G01R — Измерение электрических и магнитных величин

Номер патента: 476521

Опубликовано: 05.07.1975

Автор: Яцкунас

МПК: G01R 27/28

Метки: амплитудно-частотных, измеритель, характеристик

...12, а компаратор соединен с генератором опорных импульсов 13.Измеритель Лг 1 Х работает следующим образом.1-1 а выходе ГКЧ 1 под воздейстгием модулирующего напряжения генератора 2 появляются гармонические колебания, которые после прохождения через исследуемый четырехполюсник 3 поступают на логарифмирующсе устройство 4. Устройство 4 логариф. мирует и детектирует поданный на него сигнал, Выходной сигнал логарифм ирующего устройства 4 поступает на вход вертикального отклонения индикатора 5.Генератор модулирующего напряжения 2 выдает пилообразное напряжение с двумя перестраиваемыми ступеньками (фиг. 2, а) как на ГКЧ 1, так и на вход горизонтального отклонения индикатора 5. В результате на экране индикатора 5 наблюдается изображение АХ с...

Номер патента: 476522

Опубликовано: 05.07.1975

Автор: Мартиросян

МПК: G01R 29/10

Метки: антенных, решеток, фазированных, характеристик

...конкретного типа решетки).Фаза у опорного сигнала также модулируется синхронно с модуляцией фазы у элемента,На выходе фазометрического моста 3 образуется сигнал Р/ =// соя 1 - Ф) - ///(с 11+АВи=( лА;В+ - - -- сов о;+ (, (1) - Ф,(1) и;,с с а на выходе моста 4 - сигнал АВз 1 п ( - Ф,(1) - п +//1 лАгВ-- 81 п о, + (/1 - ФФп (1) - и,1г; где В - ам(плитуда, Ф, - фаза опорногосигнала,Так как фаза опорного сигнала синхроннас фазой элемента, то гр Р) - ч., (г,) = Ч(о = сопз( Следовательно, на выходе интегратора 8 А(х; = - сов (ср, - Ь; + Чо), г; а на выходе интегратора 9 -А;у; = - - з 1 п (р - Ь + ЧО) . г,Далее напряжения х; и у; поступают в индикатор 10, в частности ЭЦВМ, где после простого преобразо(ва(ния (по формуле л",а; - у;Ь, = А; сов (ср...

Номер патента: 476523

Опубликовано: 05.07.1975

Авторы: Лурье, Ровинский

МПК: G01R 31/02

Метки: импульсов, системах, соединений, формирования, электрических

...7 устанавливаются в О.При появлении тактовых сигналов на входе 1 запускается регистр записи 5, выдающий команды записи поразрядно в блок 1, и в ячейки 3 записывается полусигнал 1. Если при этом, присутствует входной сигнал на входе 11, запускающий ключ 8, который управляет записью полусигналов 1 ячеек 3 блока 1, то в ячейки 3 блока 1, на обоих входах которых окажутся полусигналы 1, запишутся 1.По окончании команд на входах 1 и 11 приходит сигнал Опрос,:поступающий на вход распределителя 7, который поразрядно управляет записью разрешающей 1 в регистре считывания 6, запускает схему задержки 9, и последняя выдает сигнал на тактовый вход регистра 6.Выходной сигнал соответствующего разряда регистра 6 списывает в О ячейку 3 блока...

Номер патента: 476524

Опубликовано: 05.07.1975

Автор: Щедрин

МПК: G01R 31/08

Метки: жилы, замыкания, кабеля, места, металлическую, многожильного, оболочку, силового

...влево (1 л,). вляющие тока 1, сумми.Онце и возвращаются к оврежденной жиле 3. Вствует поле пары :жила 3 - оболочка 5 (величина тока (,р,) и пола одиночного тока У, протекающего по неповрежденной жиле 3.Таким образом, в случаг фиг. 1 б как до, так и за местом повреждения в направлении справа налево, протекает одиночный ток У создающий мешающее поле, маскирующ е полезный сигнал.На фиг. 1 в от генератора 2 в повреждеппучо жилу 4 подается ток 12, которып В месте повреждения тоже растекается по оболочке 5 вправо (Ур,) и влево (/,). Правая и левая составляющие тока 1, суммируются на ближрнем конце кабеля и замыкаются через заземленную клемму генератора 2. При этом:Упр - КА, У, - (1 - К) Уг,где в общем случае коэффициент К, лежит в интервале О...

Номер патента: 476525

Опубликовано: 05.07.1975

Автор: Модорский

МПК: G01R 31/26

Метки: полупроводникового, сопротивления, удельного

...фазовращающего сопротивления первого зонда, исследуемого полупроводникового материала и второго зонда, а выход фазометра соединен с измерителем напряже 5 ния.Схема предложенного устройства показанана чертеже.Фстройство для измерения удельного сопротиьления полупроводников содержит гене ратор переменного тока 1, регулятор тока 2,476525 Предмет изобретения Составитель В. Немцев Техред А. Камышникова Редактор Т. Орловская Корректор В. Брыксииа Заказ 298/3 Изд. М 942 Тпрагк 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раупгская наб., д. 4/5Типография, пр. Сапунова, 2 съемное эталонное фазовращающее сопротивление 3, двухзондовый манипулятор с зондами 4, 5, фазометр 6, имеющий...

Номер патента: 477351

Опубликовано: 15.07.1975

Автор: Векслер

МПК: G01R 5/28

Метки: электрометр

...электродами, причем глубина и ширина выемки больше ширины зазора между указанными электродами. мки б, которая может б луемой величины.технологической очистки перед сборрометра поверхности А и металлизиучастки 4 практически не доступны знения (в том числе руками сборто приводит к увеличению входного ения электрометра и его стабильвремени и улучшению технологичрки. ыть выпо сотои вые пена треб После кой элект 5 рованные для загря щика). Э сопротивл ности во 10 ности сбоПредмет изобретения Эл 15 электр ленны крыто что, с ления 20 ности полне дым з дами,больш 25 электректрометр, содержод и неподвижныее па плате из диэлек"т слоем металла,целью увеличенияэлектрометра, повыи технологичностина ступенчатой, с вазором между непопричем...

Номер патента: 477352

Опубликовано: 15.07.1975

Автор: Заславский

МПК: G01R 13/14

Метки: времени, осциллографа, пуска, светолучевого

...(1 о = 0), Это достигается путем подключения ЯС-цепи, формирующей экспоненциальпое напряжение (ток), поступающее на гальванометр, к источнику питания одновременно с пуском СЛО.В этом случае время пуска4 щ1 - 1 - 1 о - 1 - т 1 п (1)Ат - А где т - постоянная времени ЯС-цепи.Ординаты А, и А, измеряют непосредственно по осциллограмме, Если пуск СЛО производят в момент времени, соответствующий ординате АоО (т. е. 1 офО), то время пуска Таким образом, хотя момент пуска СЛО 10 находится на недешифруемом участке осциллограммы (как и в известном способе), знание ординаты, соответствующей этому моменту, позволяет измерить 1, .При относительно малых значениях 1 и (или) скорости движения фотоленты Рф начало 1, дешифруемого участка...

Номер патента: 477353

Опубликовано: 15.07.1975

Автор: Багданскис

МПК: G01R 13/20

Метки: осциллограф, стробоскопический

...на выходе преобразователя 1 больше или равна ЛЕ/о, схема сравнения 5 срабатывает и выдает импульс, поступающий на счетчик б. Счетчик 6 коммутирует декодирующую матрицу 7, выходное напряжение которой увеличивается на величину ЛУо, Это напряжение с момента п ) ао подается на управляемый аттенюатор 2 и уменьшает его коэффициент передачи на величину ЛК, где п - количество импульсов, подсчитанных счетчиком, Кроме того, выходное напряжение матрицы 7 подается на сумматор 8, в котором происходит сложение величин Уо, и ЛУо, где Ущ - напряжение, зависящее от исходной точки смесителя. Выходное напряжение сумматора 8 определяет уровень срабатывания схемы сравнения 5. Такой процесс будет повторяться до выполнения условия У,К ) Уо, + про, где У, -...

Номер патента: 477354

Опубликовано: 15.07.1975

Авторы: Найденов, Поцюс

МПК: G01R 13/34

Метки: временного, линейный, масштаба, однократных, сигналов, электрических

...Исследуемый сигнал проходит через входную цепь 3 и ключ 2 и инжектируется в рециркулятор 1, Одновременно исследуемый сигнал поступает на вход блока управления 4,который выдает первый сигнал управления20 для ключа 2, вследствие чего после инжекциирециркулятор 1 отключается от входной цепи 3. Исследуемый импульс распространенияв рециркуляторе с конечной скоростью и вкаждом цикле повторения воздействует на25 первый вход смесителя 5, на второй вход которого подается синусоидальное напряжениеот генератора 6, управляющее крутизной смесителя 5. На выходе смесителя 5 возникаюткомбинационные частоты из гармоник иссле 30 дуемого сигнала и гармоник напряжения геЮФф 477354 Составитель В, ЛившиТехред М. Семенов Корректор А. Дзесова актор С....

Номер патента: 477355

Опубликовано: 15.07.1975

Авторы: Артюшкин, Бровкин, Дмитриев, Кирюшин

МПК: G01R 17/20

Метки: бесконтактный, потенциометр

...на оси с внутренних торцовых сторон потенциометра,По внутренней поверхности неподвижного цилиндрического стакана 1 уложена треугольнаяизмерительная обмотка 6, выполненная в,форме цилиндрической спирали с некоторым ша 5 гом, Крышка 2 и ось 3 связаны между собой,винтовой резьбой, причем шаг резьбы соответствует цилиндрической спирали треугольнойизмерительной обмотки б.Потенциометр работает следующим обра 10 здм.При подключении напряжения питания кклеммам 7 по обмотке возбуждения 5 протекает переменный ток, который создает в зазоре, образованном Т-образным подвижным маг 15 нитопроводом 4 и цилиндрическим стаканом 1,равномерный магнитный поток. Поток, пронизывая треугольную измерительную обмотку,проходящую через этот зазор, наводит в...

Номер патента: 477356

Опубликовано: 15.07.1975

Авторы: Аллахвердов, Кирьянов, Чарский

МПК: G01R 19/00

Метки: вероятности, диэлектриков, плотности, пробивного, распределения, составления

...величины, по которым составляюткривую распределения плотности. На чертеже показана блок-схема устройства для:измерения напряжения описываемым 15 способом,Измерение пробивного напряжения производят в следующем порядке. Устанавливают заданный промежуток в 20 пробивной камере 1, и она заполняется исследуемой жидкостью выше уровня электродов.Затем устанавливают частоту следования импульсов запускающего генератора 2 и первичное напряжение источника 3 высоковольтных 25 импульсов, амплитуда которых должна превышать пробивную величину настолько, чтобы на каждый импульс происходил пробой на фронте импульса, что проверяют наблюдением формы импульса на экране осциллографа 4.30 При включении запускающего генератора 2477356 Предмет изобретения...

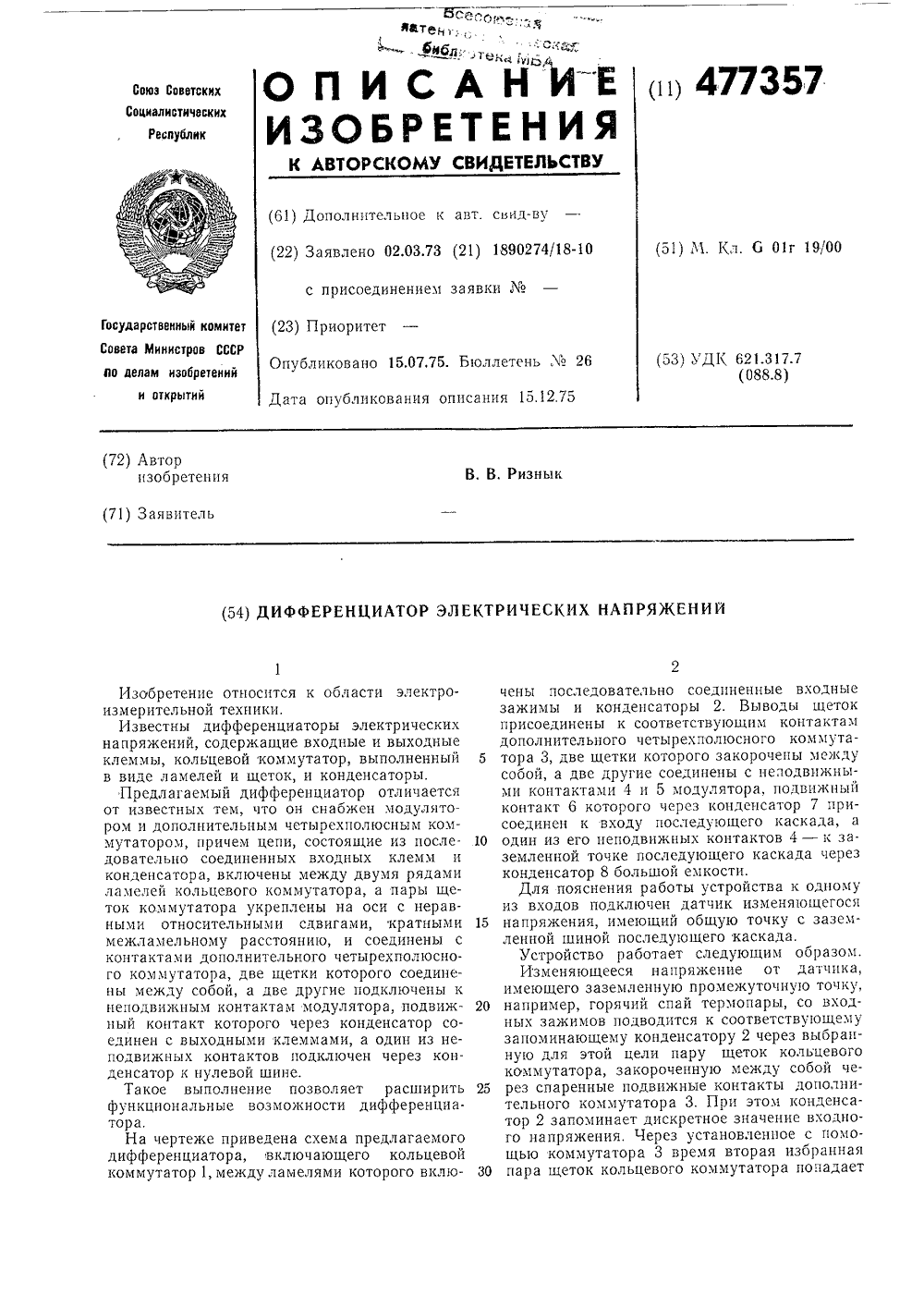

Номер патента: 477357

Опубликовано: 15.07.1975

Автор: Ризнык

МПК: G01R 19/00

Метки: дифференциатор, электрических

...входе последующего каскада возникает переменное напряжение, амплитуда которого пропорциональна разности двух напряжений; запомненного и текущего значения входного сигнала. Каждое новое значение интервалов времени, за которое сравнивается запомненное и текущее напряжение входного Сигнала, устанавливается путем изменения положения ручек коммутатора 3, причем для удобства все четыре его ручки объединены общей ручкой управления.Если источник входного сигнала не заземлен, то в момент появления напряжения между неподвижными контактами модулятора конденсатор 8 будет подставлять собой замкнутый ключ, так как его емкость намного больше емкости последовательно соединенных конденсаторов 2 и 7, и напряжение будет приложено к входу последующего...

Номер патента: 477358

Опубликовано: 15.07.1975

Автор: Михалин

МПК: G01R 19/04

Метки: амплитуды, импульсного

...усиления усилителя 1 минимальный, Первый импульс напряжения пройдет через усилитель 1, схему сравнения 2, усилитель 3 и установит первый разряд счетчика 4 в единичное состояние, который, закрывая один из диодов диодно-резисторной схемы 5, отключает сопротивление от цепи обратной связи усилителя 1. Глубина отрицательной обратной связи увеличивается, а коэффициент усиления усилителя 1 уменьшается.С приходом каждого следующего импульса положение счетчика 4 изменяется на единицу, а коэффициент усиления усилителя 1 соответственно уменьшается до тех пор, пока выходное напряжение усилителя 1 будет равно или близко опорному напряжению схемы сравне477358 Предмет изобретения Составитель В. БагановРедактор С, Байкова Техред М, Семенов...

Номер патента: 477361

Опубликовано: 15.07.1975

Авторы: Бахмутский, Пантелеев, Телегин, Шахов, Шептебань, Шляндин

МПК: G01R 19/22

Метки: действующего, значения, коэффициент, передачи, преобразования

...а не опорного, то энерге.25 тический преобразователь работает в окрест.настях одной точки и в установившемся со.стоянии находится всегда в этой точке. Эта точка выбирается так, что в установившемся состоянии разность опорного напряжения и зо напряжения, полученного энергетическим пре47736 Составитель С. ЛаптевТехред 3. Тараненко Корректор М. Лейаератаы Редактор С, Байкова Заказ 5827 Изд. М 1601 Тираж 902 Подписи ое ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Мосива, Ж, Раушокая,наб., д. 4/5Обл. тип, Костромского управления издательств, почиграфии и книжной торговли образованием, равна нулю. Для поддержания такого состояния энергетического преобразователя при отсутствии...

Номер патента: 477362

Опубликовано: 15.07.1975

Автор: Коровин

МПК: G01R 25/00

Метки: фазометр, цифровой

...переходит в нулевое состояние. Если временной селектор 15 открыт, то импульс переполнения счетчика 8 поступает на декадный счетчик 9, состоящий из нескольких двоично-десятичных декад. После каждого цикла заполнения реверсивного счетчика 8 в момент сбрасывания его к нулю импульс переноса поступает на вход счетчика 9.В зависимости от угла у измеряемого вектора и числа периодов сравнения в декадном счетчике 9 набирается определенное число. Если работу этого счетчика квантовать во времени, то его содержание будет пропорционально измеряемому углу. Для квантования использован дополнительный двоично-десятичный счетчик 10, на вход которого поступают формированные импульсы опорного сигнала одной полярности и после соответствующего числа...

Номер патента: 477363

Опубликовано: 15.07.1975

Автор: Уманцев

МПК: G01R 27/00

Метки: компаратор, сопротивлений

...прохождение одного и того же тока по всем сопротивлениям между узлами 1 и 5 схемы, а также между узлами 6 и 10 схемы. При этом разность потенциалов между узлами 3 и 8, между которыми включен вход усилителя У, поддерживается автоматический близкий к нулю, вследствие отрицательной обратной связи и большого входного сопротивления усилителя.При указанных условиях распределение токов и потенциалов компарируемых сопротивлений соответствует эквивалентной схеме замещения (фиг. 2), где 1 - ток, одинаковый для всех сопротивлений: 3 и 8 - эквипотенциальные узлы схемы; 2 и 7 - узлы, на которых образуется выходное напряжение компаратора Ук являющееся мерой разности двух компарируемых сопротивлений Р 2,3 и Р 7,8, 4 и 9 узлы, на которых...

Номер патента: 477364

Опубликовано: 15.07.1975

Автор: Рязанов

МПК: G01R 27/02

Метки: времени, двигателя, постоянного, постоянной, электромеханической

...экспоненциального импульса. При этом величина контрольного уровня равна 0,63 У" (см. фиг. 2, б).Есл)и.переставить ключ 3 в положение, соответствующее замыка)нию клемм 6 и 5 схемы с тем, чтобы резистор 7 оказался последовательно включенным с якорем двигателя, и повторить эксперимент по изложенной методике, то электромеханическую постоянную времени двигателя можно определить,по форму- ле 45 50 55 60 55 3Пусть ключ 3 соединяет клеммы 4 и 5 схе)иы. Тогда, если в момент времени 11 (см. фиг, 2, а) входное напряжение У,источника 2 получает скач)кообразное приращение Уо, то по мере разгона двигателя пр)иращение выходного напряжения, определяемое,по отношению к начальному з)начению и снимаемое с клемм 10 и 11 схемы, изменяется по за)ко)нуЛЦ...

Номер патента: 477365

Опубликовано: 15.07.1975

Авторы: Аль-Рише, Гутников

МПК: G01R 27/02

Метки: девиациии, измеритель, сопротивления, цифровой

...ключ 2 открыт командой дешифратора 24, которая соответствует состояниям Я 1=Я=О, а к инвертирующему входу интегратора 10 подключается напряжение, равное падению напряжения на сопротивлении 6(Я). Выходное напряжение интегратора растет как показано на фиг. 2, где предполагается, что подключение значения падения напряжения на одном из входных резисторов к инвертирующему входу ведет к суммированию, а к неинвертирующему входу - к вычитанию. При этом выход нуль-органа Р = 1 в случае положительного и Р=О, в случае отрицательного выходного напряжения. Из сказанного следует, что в этом такте Р=1, откуда выход схемы равнозначности Р = О, поскольку эта схема выполняет функцию Л=Ра+РО 1, и 0=1 О+0.1=0 (строчка 1 таблицы фиг. 3). Конец первого...

Номер патента: 477366

Опубликовано: 15.07.1975

Авторы: Бахмутский, Вдовиченко, Гореликов, Иванов, Кирин, Рыжевская, Рыжевский, Шахов, Шляндин

МПК: G01R 27/26

Метки: пассивных, пераметров, цепей, электрических

...ослабить требовант 1 я к нестабильности, порога срабатывания сравнивающего устройспва, так как изменение интервала времени 1 , вызвансное отклонением величины порога от номсиналыного знаГДЕ 1.С р,о - ОСтатОЧНОЕ НаПРЯжЕНИЕ На СРЕДНЕЙточке измерительной цепи от,предыдущего- 1-го цикла.Напряжение с-сх сравнивают с напряженсием развертски Ур на средней точке резистивгсхного делителя Ур - , где а - коэффиациент деления делителя. В момент их расвенства производят переключение напряжения 1 сх так, чтобы оно определялось уравнением У, = - У + К 1, и начинают следующий цикл сизмерения с аналогичным переходным нгроцессом в измерительной цепи. В установившемся режиме длительность цикла 1 пропорциональна постоянной времени тизмерсительной цепи,...

Номер патента: 477367

Опубликовано: 15.07.1975

Автор: Урманчеев

МПК: G01R 27/26

Метки: добротности, измеритель

...15 1 СВЧ колебаний возбуждают резонатор 3 наего резонансной частоте. Сигнал резонатора детектируется секцией 4 и поступает па один из входов схемы сравнения 5, на другой вход которой поступает импульс генератора 2, про пущенный через ЯС-цепь 7.Импульсы на входах схемы сравнения имеют одинаковую амплитуду и разную полярность. Вследствие неодинаковой формы входных импульсов а выходе схемы сравнения 25 появляется разностный сигнал. Он усиливается усилителем 12 и поступает на преобразователь 13, который формирует отрицательное постоянное напряжение с амплитудой, пропорциональной площади отрицательной части 30 импульсов разностного сигнала, Напряжение477367 4 Предмет изобретения Составитель Р. Дубовая Техред М. СеменовРедактор Т....

Номер патента: 477368

Опубликовано: 15.07.1975

Авторы: Машарский, Турилов

МПК: G01R 29/00

Метки: анализа, сигналов, спектрального

...диапазон анализа.Для получения максимального динамиче ского диапазона анализа в предлагаемое устройство введен переключатель полосовых фильтров, связанный с блоком измерения и регулятором уровня записи.На чертеже изображен вариант описывае мого устройства, содержащего усилитель 1 записи с регулятором 2 уровня записи и индикатором 3 уровня, канал 4 записи-воспроизведения, усилитель 5 воспроизведения и полосовые фильтры 6 с различными полосами 20 пропускания, выходы которых через переключатель 7 связаны с блоком 8 измерения,полосы пропусканияемой полосой пропускльтра 6, устанавливнь записи. Установкадится регуляторомер, механической, с ана- ания ется ров за ереПредмет изобре Устроиство дналов в каналедения, содержлятором уронии...

Номер патента: 477369

Опубликовано: 15.07.1975

Автор: Козлов

МПК: G01R 29/00

Метки: измеритель, коэффициента, связи, электромеханической

...9, делитель частоты 10, измерительный блок 11.Работа измерителя происходит следующимобразом,Вначале измерения блок автоматопереключения режимов генерации 50 чает дополнительный управляемый г р8 к блоку ФАПЧ 4 и коммутирует измеряемую цепь 2 таким образом, что дополнительный управляемый генератор 8 настраивается блоком ФАПЧ 4 через блок установки и фиксации частоты 7 на частоту резонанса сердечника. Установка и фиксация частоты может осуществляться, например, электромеханическим способом. После установки дополнительного управляемого генератора 8 на частоту резонанса сигнал рассогласования на блоке ФАПЧ 4 сводится к нулю, после чего блок автоматического переключения режимов генерации 5 отключаег дополнительный управляемый генератор 8,...

Номер патента: 477370

Опубликовано: 15.07.1975

Автор: Ананян

МПК: G01R 29/02

Метки: времени, измеритель, нарастания, сигнала

...3,конденсатора 4, резисторов 5 - 9 и счетчика10 импульсов.30 Устройство работает следующим образом, В исходном состоянии элемент Ганна 3 смещен напряжением Е в предпороговую область и его рабочая точка находится на омической ветви вольтамперной характеристики. Рабочая точка туннельного диода 2 находится в устойчивом состоянии на туннельной ветви его вольтамперной характеристики и и - р - и транзистор 1 закрыт.С поступлением на вход устройства положительного сигнала напряжение на катоде элемента Ганна 3 и аноде туннельного диода 2 возрастает. При достижениями сигналом нижнего порогового уровня на аноде элемента Ганна 3 вырабатывается последовательность импульсов. 11 ериод повторения этих импульсов определяется пролетной длиной домена...

Номер патента: 477482

Опубликовано: 15.07.1975

Автор: Барер

МПК: G01R 31/327, G01R 31/333, H01H 49/00 ...

Метки: автоматических, выключателей, испытания, расцепителей, тепловых

...находится в пределах 4,5 - 6,5, то испытательный ток превышает цомииальиый ток двигателя в 2,25- - 3,25 раза. Поскольку поминальный ток расцспителя может несколько превышать иомицаль-зв%гпв АВСО ЯО/2 ЫБ 4 С В С О 1.9 цый ток двигателя, кратность испытательного тока по отношению к номинальному току расцепителя находится в пределах 2 - 3 в зависимости от типа двигателя.При испытании тепловых расцепцтелей по 5 предлагаемому способу величину испытательного тока це регулируют и определяют параметрамц электродвигателя, в цепях которого установлен автоматический выключатель. Не имея возможности строго установить двух цлц трехкратную величину испытательного тока, можно скорректировать требуемое время срабатывания расцепцтелей (по...

Номер патента: 478253

Опубликовано: 25.07.1975

Авторы: Андреев, Драб, Куцый, Разин, Рошкован, Самосудов, Фроймович

МПК: G01R 5/02

Метки: гальванометр, осциллографический

...элементами, серединами прикрепленными к противопол ков, а коорпусе. ленными в ции на схема На чертеже приведкаркаса и растяжек га Каркас рамки 1 вь льванометраполнен из тонкостен атых бо- Боковые ример стеклянных, трержней 2 и стержня2 расположены паралл тх овых льно и меж, жестко стер ольных ос3 так, чт сечений я ду ии доль ак итры тя лен стерженьих поперечных ямой, Боковые ежат на 2 одновр с те жни рыхеля жками на кот являются рася зеркало ка етово кре Ст ля нам ечник ержень 3 слурамки 1.Для создания деиствуюм поле момента, протимки 1 в магнитчерез нее постоых стержней 2 ту р ении его п нног при прохтокаг конжесткую м т бокаделку а до- ереди, причем введены дв ругих элемента 5, сных к противоположнь1, перпендикулярно поптительных уп...

Номер патента: 478254

Опубликовано: 25.07.1975

Авторы: Андреев, Бирюков, Драб, Куцый, Разин, Рошкован, Самосудов, Фроймович

МПК: G01R 5/02

Метки: гальванометр, осциллографический

...деформация равнялась 30 - 50 мкм. орост овани кие гальванорамку, разателя, на креплена рамка.нометры имеют ственных10 едостаточно высокую част олебани Целью является повышолебаний,и пк еплены к изобретени бственных частоть е 15 При прохождени остоянного тока астяжкиопорный 2льной клоняет рамку 1жения устойчивого рый угол, которыйгальванометров и(сторону, что обеспежек в области, где скост й пло одни5 25 Для этого растяжки р р срсднпо боковых противоположных гранейзеркала.На че ртеж приведена схема конструкции подвижной части гальванометра.Подвижная часть осциллографическогогальванометра содержит рамку 1, р2, зеркало светового указателя 3,клин 4, Рамка 1 закреплена на тыстороне зеркала 3 так, чтобы пловитков была параллельна...

Номер патента: 478255

Опубликовано: 25.07.1975

Авторы: Гудкович, Рябинин

МПК: G01R 13/34

Метки: сместитель

...узкая полоса. 10 пропускания.Целью изобретения является расширение полосы пропускания.Для этого в смеситель дополнительновведены второй ключевой элемент и блок 1вычитания, причем второй ключевой элемент соединен с выходом отрезка линиипередачи и формирователем стробимпульсов, а блок вычитания подключен к выходам ключевых элементов. 20На чертеже дана блок-схема предлагаемого устройства,Схема содержит широкополосную линию1 передачи сигнала, часть которо тодновременно линией задержки с 25 вал времени Ь 1, равный нала в линии, на вход второс коэффициентомскольку ключевые ры смесительных диодов)тробимпульсы поступают нанно, то коэффициент переда3тановить необходимую величину:весовыхкоэффициентов б и Й соответственнона входах блока вычитания....

Номер патента: 478256

Опубликовано: 25.07.1975

Авторы: Каплунов, Тарасов, Федоров

МПК: G01R 15/00

Метки: высоких, измеритель, напряжений, электрических

...частотный диапазон измерения,Целью изобретения является расширение т 0 частотного диапазона измерения.Для этого межэлектродный зазор выполнен в виде канала, образованного наружными поверхностями двух трубчатых электродов и стеиками корпуса, причем межэлектродный зазор и внутренние полости трубчатых электродов составляют сообщающиеся сосуды.На чертеже при ционную втулку 7, контактную пружину 8, заглушку 9.В прозрачном герметичном корпусе 1 установлены трубчатые электроды 2, а сам корпус вьпюлнен так, что его внутренние стенки совместно с поверхностями электродов образуют канал, который является межэлектродным зазором, Электроды 2 частично находятся в обеих фазах диэлектриков 3, 4. Корпус 1 герметизируют при помощи заглушки 9 и крышки 5 с...

Номер патента: 478257

Опубликовано: 25.07.1975

Автор: Клибанов

МПК: G01R 17/06

Метки: компенсационное, параметров, четырехполюсников

...11 проис-ходит компенсация магнитных . потоков,создаваемых, с одной стороны, напряжениеизмерительного канала. и, с другой сторо-,ны,:напряжением канала уравновешивания.Аналого-цифровой преобразователь 13преобразует нескомпенсированное напряжение в цифровой код, посредством которого устройство управления 1 2 по задан-,ной программе переключает амплитудысинфазной и квадратурной составляющих вформирователях 7 и 8, доводя устройстводо полного уравновешивания, Регистрирующее устройство 14 регистрирует результаты измерений,Устройство работает следующим образом,Измерение характеристик осуществляетсяна фиксированных частотах с заданной амплитудой сигнала, На каждой фиксированнойчастоте измерение производится в три этапа;1, Уравновешивание...

Номер патента: 478258

Опубликовано: 25.07.1975

Авторы: Губарь, Литвих, Туз

МПК: G01R 19/00

Метки: милливольтметр, широкополосный

...обратную цепь,нуль-орган, управляемый делитель, запоминающее устройство и делитель,В известном приборе применена мультинликативная коррекция основного канала(усилитель и детектор).Мультипликативная коррекция пог решности более эффективна при малой ацдитивнойпогрешности корректируемого канала. Между тем в известном приборе аддитивная(приведенная к входу и к измеряемой величине) погрешность возрастает при снижениийредела измерения, что резко снижает эффективность коррекции.Целью изобретения является повышениеточности прибора.Поставленная цель дов него введены сумматорко входу устройства вход одна из клемм., которого соединена со входным зажимом, а другая - с земляной шиной, а нуль-орган и управляемый делительсоединены с...
