G01R — Измерение электрических и магнитных величин

Номер патента: 685991

Опубликовано: 15.09.1979

Авторы: Абубекеров, Быковский, Гончаров, Колобов, Тарасов

МПК: G01R 31/26

Метки: испытаний, полупроводниковых, приборов

...из датчиков температуры (термопар), коммутатора, усилителя и регуляторов мощности (на чертеже условно непоказана). При регулировании коммутаторпоочередно подключает термопары к усилителю, который управляет регуляторами мощности.Испьггуемый прибор 3, например мощныйтранзистор в металлическом корпусе ТО-З,закрепляется на теплопередающей поверхности полого корпуса 12 тепловой трубки 1с помошью устройства прижима.Конденсационная зона нескольких трубокразмещается в секционном коллекторе 4.Секции коллектора выполнены из теплоизолируюгцего материала, например из прессматериала АГС, и собраны в коллектор.Для обеспечения герметичности между секциями имеются прокладки 13. Коллекторсобирается с помощью двух пластин 14 ишпилек 15.Переключатель 6...

Номер патента: 685992

Опубликовано: 15.09.1979

Автор: Рабодзей

МПК: G01R 31/26

Метки: вторичный, высоковольтных, защиты, испытаниях, мощных, пробой, транзисторов

...с:,1 ых транзисторов.Указанная пель достцгае 1 ся тем, что цопредлагаемому спосооу контролируют изменение тока базы испытуемого транзистора ово времени при фиксированном токе эмиттера и прекращают воздействие электри 1 еского режима в момент прохож.1 ецця мгновенного значения производной тока базы черезчоль685992 Формула изобретения Составитель И.Музанов Редактор И, Шубина Техред О. Луговая Корректор Н. Степ Заказ 5453/46 Тираж 090 Подписное ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб. д, 4/5 филиал П П П Патент, г. Ужгород, ул. Проектная, 43В основе описываемого способа защиты мощных высоковольтных транзисторов от вторичного пробоя лежит зависимость коэффициента прямой...

Номер патента: 686032

Опубликовано: 15.09.1979

Авторы: Жилин, Ртищев

МПК: G01R 29/02

Метки: длительности, значений, импульсов, номинальных, отклонений

...вход через элементзадержки 13 - с выходом второго элемента И 8. Выход реверсивного счетчика 12 соединен с блоком сравнения14, который производит сравнениякода на реверсивном счетчике 12 снулем,Работа устройства происходит следующим образом,Перед поступлением каждого изпрямоугольных импульсов, длительностькоторого подлежит проверке, триггеры 4,5 и реверсивный счетчик 12 устанавливают в нуль, Затем от программного блока 11 в счетчик 6 заносят код числа. Вн , связанного с заданной номинальной длительностью Тясоотношением Ин =Е Тн, где й - частота следования тактовых импульсовгенератора тактовых импульсов. Вмомент поступления на вход 1 5 прямоугольного импульса Тх , благодаря дифференцнрующей цепи 2, триггер 5 устанавливается в 1...

Номер патента: 686991

Опубликовано: 25.09.1979

Авторы: Белецкий, Виноградный, Иерусалимов, Ильенко, Максимович, Шостак

МПК: G01R 31/00

Метки: испытания, электроизоляционных

...шиной, введен конденсатор,включенный между электродами.На чертеже представлена функциональная схема устройства.Оно содержит источник 1 высокогонапряжения, резисторы 2 и 3, электроды 4 и 5, конденсатор б,Испытуемый образец 7, электроиэоляционный материал 8, регистратор 9частичных разрядовУстройство работает следующим образом.При подаче напряжения конденсатор б заряжается через резистор 2до необходимого уровня энергии, Когда напряжение на конденсаторе 6 достигает предела электрической прочности промежутка между электродами4 и 5, происходит перекрытие и разряд конденсатора б. При этом полноеперекрытие участка поверхности электроизоляционного материала 8 междублизко расположенными электродами 4,5 соответствует частичному неполному разряду...

Номер патента: 687391

Опубликовано: 25.09.1979

Авторы: Алексеев, Воронов, Константинов, Таран

МПК: G01R 1/18

Метки: горизонтальный, многослойный, ферромагнитный, экран

...экране многократно усиливается, приводя к значительному снижению ХИель изобретения - повысить эффективность экранирования путем снижения механических напряжений в обечайках экрана.1где Би- диаметр и длина ослоя экрана;Р; -вес 1 -слоя,Например, для пятислойного акранадлиной 2 м и диаметром 1 м в самомнеблагоприятном случае ;ф й 10- йи 10 кг/мм . Если даже предложить,что в нижней точке слоя напряжения в5-10 раз больше средних, то и в атомслучае они практически не влияют навеличину цформула изобретенияМногослойный горизонтальный ферромагнитный акран, содержащий цилиндрические обечайки из магнитомягкого материала, несущий корпус и опорно-центрируюшие кольца из немагнитного материала, о т л и ч а ю ш и й с я тем, что,с целью повышения...

Номер патента: 687392

Опубликовано: 25.09.1979

Авторы: Алпатов, Керманов, Маринин, Миронов, Молокан

МПК: G01R 11/00

Метки: счетчик, электрической, энергии

...Это достигается тем, что в электронный счетчик электрической энергии,содержащий счетчик импульсов и последовательно соединенные вход устройства,преобразователь тока, множительныйблок и преобразователь с частотным выходом, введен вычислительный блок сзадатчиком сопротивления цепи, которыйвключен между преобразователем с частотным выходом и входом счетчика импульсов 1 а ВтОрой вход множительногоблока соединен с выходом преобразователя тока,На чертеже представлена структурная электрическая схема электронного счетчика электрической энергии.Ус тройство содержит последовательно соединенные вход 1 устройства, преобразователь 2 тока, множительный блок 3, преобразователь 4 с частотным выходом, вычислительный блок 5 и счетчик 6 импульсов....

Номер патента: 687393

Опубликовано: 25.09.1979

Авторы: Горлач, Леонов, Мересков, Прудников, Сахон

МПК: G01R 11/34

Метки: ампер-часов, счетчик

...времени Т Т в счетчик 16 поступит различное число импульсов на сложение и вычитание, 5Для случая, представленного на фиг,2 бМ-Н-Н,Т т Н,СйПри изменении направления измеряемого тока 1 щм, процесс аналогичен.Для случая, представленного на фиг. 2 в,ФН 1 " ".Ф.Таким образом, количество импульсов, зафиксированное в счетчике 16 импульсов за один период изменения управляющего тока, пропорционально измеряемому току, а за любой интервал времени 1; нри изменении измеряемого тока во времЕни - 20 интегралу14 Ч 1- цм,фаВыход счетчика 16 импульсов связан с с цифровым индикатором 17, который вы дает информацию в ампер-часах.Для данного поддиапазона измерений, учитывая, что в управляющих обмотках 3, 4 амплитуды токов 1 чч=4 ч равны, можно записать...

Номер патента: 687394

Опубликовано: 25.09.1979

Автор: Алексеев

МПК: G01R 13/38

Метки: измерительный, прибор, профильный, световыми, указателями

...на него дополнительного светового указателя 16. 5 15 20 25 Зо 35 40 4При этом вкпючается,исподнитедьноеустройство 18, Дополнительная шкала 12предназначена ддя отсчета по ней отрицательной разности между текущим значением контролируемого параметра иего предельным значением и отсчетаиди установления по ней предельногозначения,Для регулирования порога срабатывания фотоконтактного устройства доподнитедьный измерительный механизм 8снабжен дополнительной обмоткой 19,подключенной к регулируемому источникутока, выпопненному, например, по мостовой схеме (см. фиг. 3).Дополнительная обмотка 19 измерительного механизма 8 включена в диагональ моста образованного резисторами 20 и 21 и потенциометром 22. Кдругой диагонали подключен истоцникнапряжения...

Номер патента: 687395

Опубликовано: 25.09.1979

Авторы: Лапин, Штурман

МПК: G01R 17/06

Метки: дрейфа, коррекции, нуля, периодической, усилителя

...входе эквивалентные источники напряжения смешения 6 (0 см ) и входного тока 7 (св), узел 8 памяти, в который входят корректирующая емкость 9 (Ск ) буферный усилитель 10 и резистор 11 (к ); сопротивления 12 (Й ) и 13 () обратной связи.Вход усилителя 15 при коррекции подключен через ключи 3 и 4 к источнику 1 измеряемого сигнала, в результате чего осуществляется запоминание сигнала, пропорционального сумме измеряемого сигнала Ес, смешения нуля по напряжению (Есм ) и смещения нуля, вызванного токомв. Последующее изменение полярности подключения источника 1 измеряемого сигнала приводит к тому, что в этом режиме запоминаемый сигнал пропорционален сумме измеряемого сигнала Ео (с обратным знаком) и тех же составляющих смешения нуля (с неизменным...

Номер патента: 687396

Опубликовано: 25.09.1979

Авторы: Андрианов, Жадаев, Крысин, Ломтев, Шляндин

МПК: G01R 17/06

Метки: компаратор, сопротивлений

...через масштабныйпреобразователь 2, включающий резистиный делитель 3, аналоговые ключи 4 тока, соединенные с задатчиком 5 кода,первый операционный усилитель 6, выход которого через резистор 7 соединен с ивертируюшим входом усилителя, соединен спервыми выводами измеряемых резисторов8, 88 набора 8 с сопротивлениями Й ., ,; второй операционныйусилитель Ь, выход которого через набор10 резисторов с известными сопротивленичми соединен с входом усилителя 9; измеритель 11 выходного параметра, выполненный в виде аналого-цифрового преобразователя для обеспечения цифрового выхода, например в ниде компенсатора, одинвходчой зажим которого соединен с выходом второго операционного усилителяекоммутатор 1 2, неподвижные контакты которого соединены...

Номер патента: 687397

Опубликовано: 25.09.1979

Авторы: Васильев, Кузьмин

МПК: G01R 17/10

Метки: баланса, индикации, моста

...тем,о уснл еля нспользовануснлнтель, между выхоодной из общих точек плших другую диагональлен конденсатор.На чертеже показана схема предлагаемого устройства для индикации баланса моста,Устройство для нндикацнн балансамоста содержит операционный усилитель1, мост резисторов 2-5, конденсатор 6и индикаторный прибор 7.Работа моста основана на сравнениикоэффициентов положительной и отрицательной обратных связей, определяемых%з - сопротивление резистора 3, 5В момент баланса моста схема находится в режиме покоя, При раэбалансе моста усилитель 1 возбуждается и переходит в режим генерации импульсов, что фиксируется с помошью индикаторного прибора 7,15 20 асВ. Мамаевелемещ, Корректор М. Михеева оставительехред М,дактор О. С а Тираж 1090...

Номер патента: 687398

Опубликовано: 25.09.1979

Автор: Шигин

МПК: G01R 17/10

Метки: автоматический, мост

...первымидекадами., величины сопротивлений плечмоста уменьшаются, а при последовательном срабатывании реле, управляюших вторыми декадами, величины сопротивленийувеличиваются, Такая логика переключениясопротивлений по декадам выполняется идля остальных декад (нечетные декадышунтируются замыкающими контактами,четные - раэмыкающими).Процесс измерения Й, начинается подачей первоначального импульса на диагональ моста.Так как величина сопротивлений плечмоста заведомо больше 3. то импульсдисбаланса моста положителен, и послеусиления на импульсном усилителе проходит в виде импульсов через инвертор полярности 2, дискриминатор 4, импульсныйусилитель 5,на триггер 6, который срабатывает и выдает напряжение с задержкойна время...

Номер патента: 687399

Опубликовано: 25.09.1979

Авторы: Вишняков, Поливанов

МПК: G01R 17/10

Метки: балансировки, диодных, мостовых, схем

...6 и амплитуды Е и Е . Периодповторения импульсов равен Т. Выходное1 О напряжение О ,мостовой схемы"вых215 юа +.б ьгде Ца - прямое падение найряжения на диодах 3 и 4;К,Чь - сопротивление резисторов205 и 6,Из соотношения следует, что балансНа фиг. 1 представлена диодная мос- схемы (Оы=О ) может быть устатовая резистивная схема, пример реа- новлен как раздельной регулировкой амплизации предложенного способа; на фиг.2 литуд импульсов Е и Етак играфически показана возможная форма 25 регулировкой их длительности 1 исигнала генератора; на фиг, 3 - диодная Представленная на фиг. 3 резистивмостовая резистивно-емкостная схема, Но-емкостная диодная схема может исДиодная мостовая резистивная схема пользоваться для включения емкостных(см. фиг. 1)...

Номер патента: 687400

Опубликовано: 25.09.1979

Авторы: Безмельницына, Борисихин, Шехурдин

МПК: G01R 17/16

Метки: блоков, излучению, тепловому, электронных

...элемента конт 25 ролируемого блока 9 из поля зрения оптической системы фотоприемника-преобразователя 1 по сигналу датчика 5 положения элементов в блоке 4 управления формируется команда на чтение информа 30 ции из регистров 6 и 7 памяти, которая подается на управляющие входы соответствующих регистров памяти. По этой команде информация с выходов регистров 6 и 7 памяти поступает на информацион 35 ные входы блока 8 индикации, где по команде из блока 4 управления происходит сравнение рабочей и эталонной информации и фиксируется адрес первого элемента контролируемого блока 9.40В случае соответстия рабочей и эталонной информации блок 8 индикации передает в блок 4 управления сигнал на продолжение сканирования, Аналогично осуществляется контроль...

Номер патента: 687401

Опубликовано: 25.09.1979

Автор: Ковальков

МПК: G01R 19/00

...предложенного устройства особенно перспективным на движущихся объектах, различных технологических схемах и диспетчерских пультах управления. чающего диода первого транзистора подключен к клемме соединения источникаизмеряемого тока с цепочкой диодов, аанод светоизлучаюшего диода каждогопоследующего транзистора соединен ссоответствуюшей обшей клеммой каждыхпоследующих двух диодов последовательнсоединенной цепочки диодов,На чертеже изображена принципиальная электрическая схема устройства.Устройство содержит транзисторы1-6, резисторы 7-12, светоизлучаюшиедиоды 13-18, полупроводниковые диоды19-24, источник 25 измеряемого тока,минусовой полюс 26 источника питания,выход 27 цепи смещения, клеммы 2833 соединений.Устройство работает следующим...

Номер патента: 687402

Опубликовано: 25.09.1979

Авторы: Лебедев, Памфилов, Прокунцев, Шаронов

МПК: G01R 19/02

Метки: амплитудно-дифференциальный, нуль-орган

...Фиг. 4 а),то первый импульс с выхода элементаИЛИ 19 (см. Фиг. 4 в), проходит череэ элемент И 14 (см, Фиг. 4 и) наодин из входов элемента ИЛИ 20, чтопозволяет сократить время ожиданияначала сравнения гармонических сиг 1 налов Ч и Ч по амплитуде.Формула изобртения С выхода элемента ИЛИ 20 сигнал (см. Фиг. 3 о и фиг, 4 с) подается на один из входов элемента И 14, на второй вход которого поступает сигнал с инверсного выхода Т-триггера 21 (см. Фиг. 3 ч и фиг., 4 ч), Поэтому с выхода элемента И 14 на вход счетчика, состоящего из т-триггеров 21 и 22, за время измерения могут поступить только два импульса (см. фиг. 3 г и фиг.4 г ) . Счетчик к началу измерения должен быть сброшен, т,е. с прюих выходов Т-триггеров и снимается сигнал низкого...

Номер патента: 687403

Опубликовано: 25.09.1979

Авторы: Мальцев, Сергеев, Силявский, Шевченко

МПК: G01R 19/04

Метки: указатель, экстремума

...логические элемента ИЛИ 23, 24 подключены к входам переключателя 17,гюУказатель экстремума работает следующим образом. Под воздействием сигналов Х 1, Х, Хп с выходов преобразователей 1 - г 51 п на входы преобразователей 2 - 2поступают напряжения ОА, О, , Оп,пропорциональные величинам сигналов 14ХВ первом такте с подачей первого им- ЗЮпульса от устройства 9 синхронизации интеграторы 25 интегрируют напряженияО,Ог, , О совместно с постоянной+положительной величиной ОВо втором такте с подачей второго им пульса синхронизации ичтегрируется отрицательная величина О ., При установлениина выходах интеграторов 25. напряжениянулевого уровня срабатывают нуль-органы26, на выходах которых появляются сиг юналы, которые запоминаются триггерами27, и...

Номер патента: 687404

Опубликовано: 25.09.1979

Авторы: Бахмутский, Султанов, Шептебань, Шляндин, Якушев

МПК: G01R 21/06

Метки: аналого-цифровой, мощности, реактивной

...9 соединен с выходом генера тора опорной частоты 14 и с входом делителя частоты 15, Выход ключа 9 соединен с входом счетчика 1, Выход которого связан с входом преобразователя код - напряжение 13, Сигнальный вход ключа 8 подключен к Выходу делителя частоты 15, а Выход ключа 8 связан с управляющим входом преобразователя кодчастота 1 2, сигналыпый вход которого соединен с другим Выходом делителя часто-ты 15, а Выход с сигнальным Входом687404 пкчРеэульт кпкиее число в сч- к п = КЯ.,Ь)0 (хАч нв щу оК,рКАмфкои (0 Кнкий коэффициентпропорциональности,де Кключа 7, выход последнего подключен квходу счетчика 10,Устройство работает в три такта.В первом такте по команде с блока управления открыт ключ 8, остальные ключи закрыты, положение...

Номер патента: 687405

Опубликовано: 25.09.1979

Авторы: Вунтесмери, Мироненко

МПК: G01R 21/07

Метки: мощности, потока, сверхвысокочастотной

...в СВЧ-поде и постоянном резонансном магнитном поле, вследствие проявления гальваномагнитных явлений (магнитосопротивления и аномального эффекта Холла), возникает ЗПС, величина которой пропорциональна среднему за период СВЧ значению произведения поперечных составляющих электромагнитного поля. При изменении величины внешнего магнитного поля изменяется модуль и фаза переменной намагниченности. ферромагнитной пленки, с которой связана возникающая на ферромагнитной пленке ЭВС. В обшем случае зависимость ЭДС от внешнего магнитного поля определяется фазовыми соотношениями между высокочастотной намагниченностью и плотностью СВЧ-тока в ферромагнитной пленке. Так, например, при согласованной нагрузке, когда эти величины при ферромагнитном...

Номер патента: 687406

Опубликовано: 25.09.1979

Автор: Чуманенко

МПК: G01R 23/10

Метки: измеритель, цифровой, частоты

...Устройство содержит также включенные между выходом квадратора 5 и входом блока6 поиска максимального спектрального отсчета последовательно соединенные блокумножения 10 и суммирующий регистр 11.Управляющий вход блока умножения 10соединен с выходом блока 6 поиска максимапьного спектрального отсчета, а информационный вход интерпопятора 7 подкпючен к соответствующему выходу суммирующего регистра 11.Цифровой иэмеритепь частоты работает следующим образом,Измерительный сигнал, представляющийсобой сумму нескопьких ( б ) гармонических колебаний различных частот Ь издиапазона возможных значений (;Г, , Р)где 10 - центральная частота попосывозможных значений, 1 = О, 1, 2,(И), подают на сигнальный вход 12бпока аналого-цифрового преобразования.В двух...

Номер патента: 687407

Опубликовано: 25.09.1979

Авторы: Добрынин, Морозов, Скворцова, Соловьев

МПК: G01R 23/10

Метки: цифровой, частотомер

...частоты, счетчик 21 импульсов измеряемой частоты, многовходовый элемент И 22.Частотомер работает следующим образом.5 687407 61.а блок 1 совпадения подаются после= ходит совпадение, то на первый после заНдовательности импульсов с формирователя пятой разряд счетчика 21 импульсов из 2. который преобрв.зует входное начряже- меряемой частоты поступает импульс, приние частоты тх в импульсы с периодом бавляюший к результату измерения (котоповторения Т = - и И последователь-.рый равен подсчитанному числу импульсовФккостей импульсов с блока 3 задержки и щ плюс записанному в счетчик до измеформирователя 4, которые преобразуют рения числу 0,25) число 0,5. Таким обнапряжение частоты з эталонного ге- разом, при совпадении в элементе И 6нератора 5...

Номер патента: 687408

Опубликовано: 25.09.1979

Авторы: Попов, Черношей

МПК: G01R 23/16

Метки: характеристик, частотных

...подобия, на второй вход которогопоступает сигнал из запоминающего устройства 2. Блок 10 опредепяет степеньподобия регрессионной модеди эталонногосигнала исследуемому выходному сигналу обьекта 14 по выбранному критерию,например по минимуму среднеквадратично.го откдонения.Ма 5 1"- Е. СЬ; " )-М"- Б, ф)1= тБпок 8 экстремального значения спомощью бдока управления 7 изменяетгфазу синусоидадьного сигнада этадонно Ого генератора 1 до тех пор, пока небудет достигнут минимум среднеквадратичного отклонения 1 регрессионной модели эталонного сигнала от исследуемого выходного сигнала объекта 14. Значения коэффициента регрессии А и фазыф при достижении минимума .1 есть,соответственно, усиление по амтщитуде и фазовый сдвиг объекта 14 исследования...

Номер патента: 687409

Опубликовано: 25.09.1979

Авторы: Гуторов, Кравченко, Лапунов, Новодережкин

МПК: G01R 25/04

Метки: воспроизведения, сдвигов, фазовых

...канала из последовательно соединенных смесителей 17 и 18, входы которыхподключены к выходцымзажимвм 2 и 3 соответственно, усилителей-ограничителей 19 и 20, фазовых детекторов 21 и 22.Устройство работает следуюсцим образом.Узел 1 вырабатывает двв сигнала, чвстоты которых равны и могут устанавливаться с заданной точностью, а фазовые сдвиги регулируются цапряйениями, поступающими на управляюпие входы узла 1.687409 уб: Ц со 5(ЯС- Ч 2+Ч+Р),где Ч цц - фазс амплитудные погрешности усилителей-ограничителей 10 и 11,Напряжения на выходах фазовых детекторов 12 и 13, пропорциональные разности фаз между сигналами на выходе усилителя-ограничителя 10 и первом выходеблока 7, усилителя-ограничителя 11 и1 О втором выходе блока 7, равны Сигнал...

Номер патента: 687410

Опубликовано: 25.09.1979

Авторы: Вешкурцев, Гладилович

МПК: G01R 25/08

Метки: значений, мгновенных, фазометр, цифровой

...появляется импульс. Этот импульс включает в работу расширитель 11. Импульс с выхода расширителя 11 открывает последовательно включенные вентили 12 и 13. Через открытые вентили 12 и 13 импульсы генератора 3 подсчитываются вначале младшими, а затем старшими декадами счетчиков 7 и 8, Если значение мгновенного фазового сдвига укладывается внутри выбораиного диапазона 0-10, то импульс на выходе дешифратора 15 не появляется.Следовательно, триггер 14 не изменяет своего состояния и держит закрытым ключ 17, Импульсы с выхода блока управления 2 на вход делителя частоты 16 не поступают. За счет расширения в К раэ импульса, пропорционального мгновенному фазовому сдвигу, в первом режиме работы фазометра в К раз будет снижена погрешность...

Номер патента: 687411

Опубликовано: 25.09.1979

Авторы: Дмитриев, Чубаров, Шабанов

МПК: G01R 27/00

Метки: величин, электрических

...уменьшается с 0 до 0 и транзистор 5 запирается. В этот момент в результате параметрического эффекта на коллекторе образуется отрицательный импульс, который, проходя через фильтр 12, поступает на вход генератора линейноизменяюшегося напряжения и останавливает рост линейного напряжения О.Установленное напряжение О является начальным напряжением, характеризук шим "нулевую точку шкалы измеряемой величины (сопротивления или напряжения).Перед измерением сопротивления Я , подключенного последовательно во входную цепь преобразователя, осушествляется сброс счетчика 2; и затем размыкаются шунтируюшие контакты 19.Наличие измеряемого сопротивления % уменьшает отрицательный потенциал на эмиттере транзистора 5, он отпирается, полоса...

Номер патента: 687412

Опубликовано: 25.09.1979

Авторы: Кольцов, Тювакин, Шаловников

МПК: G01R 27/26

Метки: двухполюсников, добротности, резонансных

...С), с одной ель достигается тем, чт стройство для измерения7412 5 68 ство напряжений Ои О, при атом Еполюсников может производиться при отношениях частот щ/б., равных не только половине или двум, как описано выше, но также и любому положительному числу.Изобретение может быть использованодля измерения добротности частотных избирателей, применяемъх в частотных системах телемеханики нефтяной промышленности с учетом их параэитных параметров 10 и для измерения добротности проводныхлиний связи, представляющих собой в общем олучае резонансный двухполюсник, который невозможно расчленить на отдельные алементы.5 1Поскольку добротность измеряемого двухполюсника, представленного параллельной схемой замешения, равна я -+и(с) с)ф,к 1 Ф .с. зЯ С...

Номер патента: 687413

Опубликовано: 25.09.1979

Авторы: Зальцман, Литовченко, Смирнов

МПК: G01R 27/26

Метки: диэлектриков, параметров

...след нагр и де ем ател а ко нь мыкаюши68741 25 закреплен с возможностью осевого пер мешения на охлаждаемой скобе 7, второй конец которой прикреплен к наружной поверхности неподвижной торцовой стенки 2 цилиндрического резонатора 1.5Устройство работает следуюшим образом.Точность измерения параметров диэлектриков определяется в основном стабильностью взаимного начального расположе О ния неподвижной торцовой стенки 2 цилиндрического резонатора 1 и короткозамыкаюшего поршня 3. Эта стабильность достигается с помощью охлаждаемой скобы 7, к одному концу которой крепится узел 15 8 перемещения короткозамыкаюшего поршня 3, а второй конец прикреплен к наружной поверхности неподвижной торцовой стенки 2 цилиндрического резонатора 1. При этом...

Номер патента: 687414

Опубликовано: 25.09.1979

Авторы: Бойцов, Жилевич

МПК: G01R 29/02

Метки: величины, вершины, импульсов, искажений, неравномерности, периодических, плоской, спада, фронта, части

...(для обеспечения измерения фронтов малой длительности) и приводит ам, плитуду начального уровня генератора 3в соответствие с нулевым уровнем амплитуды исследуемого импульса,Для того чтобы не произошло неправильного переключения блока 4 знака разности, используется блокировка первогоисследуемого импульса, поступающего навход блока знака разности благодаря чему на его вход поступают исследуемыеимпульсы лишь начиная со второго.Триггер 5 при включении питания устройства устанавливается в такое состояние, что ключ 6 оказывается закрытым,Спадом первого исследуемого импульсатриггер 5 перебрасывается, открываетключ 6 и на вход блока 4 знака разности начинают поступать, начиная со второго, исследуемые импульсы,При каком-то минимальном...

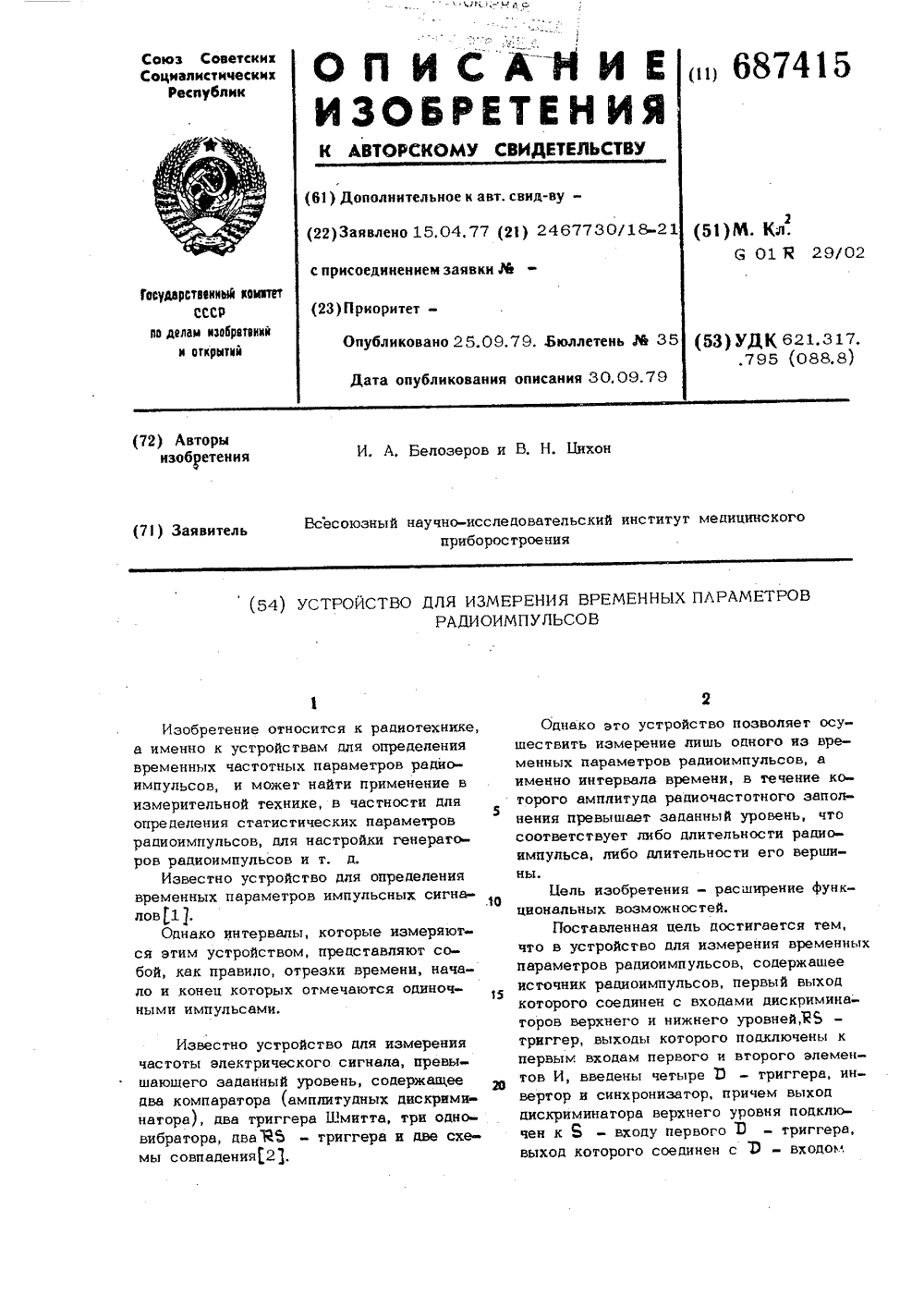

Номер патента: 687415

Опубликовано: 25.09.1979

Авторы: Белозеров, Цихон

МПК: G01R 29/02

Метки: временных, параметров, радиоимпульсов

...всамом конце каждой положительной полуволны напряжения заполнения.Строб вершины радиоимпульса вырабатывается трактом 2-8-10,Выходные сигналы синхронизатора 7удерживают 1) -триггер 8 в состоянии"0" на своем выходе Я до тех пор, пока амплитуда радиочастотного заполненияне достигнет верхнего уровня дискриминации. Все ато время на выходе амплитудного дискриминатора 2 поддерживается высокий потенциал. Когда напряжениезаполнения достигает порога срабатывания дискриминатора 2, на его выходе возникает отрицательный перепад напряжения,который устанавливает Э -триггер 8 всостояние 1" (высокий потенциал) насвоем выходе Я, При убывании напряжениязаполнения синхронизатор 7 выдает отрицательный перепад напряжения, которыйне изменяет состояния...

Номер патента: 687416

Опубликовано: 25.09.1979

Автор: Кейзман

МПК: G01R 29/08

Метки: датчик, магнитный

...На чертеже приведеннитного датчика.Магнитный датчик снитный сердечник, вылополуколец 1, соединенньвыпуклыми участками и а констр держит ферромаглненный в виде х между собой расположенных ми, ферромагнитный серв виде полуколец, соедибой выпуклыми участканых в одной плоскости. образом.При подаче сигнала на сигнальные обмотки 2 в окружающем пространстве вплоскости магнитного датчика возникаетполе излучения, показанное пунктирнымилиниями 3, Результирующее поле показано сплошной линией 4. Таким образом, врезультате суммирования полей отдельныхполуколец 1 создается общая диаграмманаправленности, близкая к круговой и лишенная провалов, что позволяет осуществить равносигнальный прием с любогонаправления,Изменяя фазу сигналов,...
