G01R — Измерение электрических и магнитных величин

Номер патента: 661439

Опубликовано: 05.05.1979

Авторы: Антонов, Дубовис, Чернышев

МПК: G01R 31/28

Метки: интегральных, линейных, микросхем, параметров

...вход операционного усилителя 2 и через резистор 8 на вход операционного усилителя 3, соединенного выходом с резистором 9.,Операционный усилитель 2 устанавливает на инвертирующем входе на.пряжение ОН , где У - напряже-вх вхние генератора,Таким образом, на входе измеряемой микросхемы действует генераторнапряжения с выходным сопротивлением,равнымР/А,где Я - сопротивление резистора 5,А - коэффициент усиления первого операционного усилителя при разомкнутойООС, а так как А- оо, то обеспечивается условие для измерения коэффициента усиления К ц105- ссЯА 1где% - входное сопротивление ИМС.При подключении измерителей переменного напряжения (не показаны) к выходу ИМС и операционного усилителя 3,одновременно измеряют...

Номер патента: 661440

Опубликовано: 05.05.1979

Автор: Выменец

МПК: G01R 31/26

Метки: коэффициента, передачи, статического, транзисторов

...входом операционного усилителя 1.Устройство работает следующим образом.На коллектор испытуемого транзистораподается необходимое напряжение от источника 12 коллекторного напряжения, ток коллектора измеряется измерителем 11.Импульсное напряжение на линии связи9 равно импульсному напряжению "на выходе регулируемого генератора импульсов 3, так как операционный усилитель 1 охвачен отрицательной обратной связью через измерительный резистор 4, что приводит к равенству потенциалов на обоих входах операционного усилителя 1. Так как разность потенциалов линии связи 9 и экрана 1 О равна нулю, это эквивалентно нулевой эффективной емкости линии связи 9, поскольку нулевое напряжение не вызывает токов перезарядки емкости линия связи - экран.Ток...

Номер патента: 661441

Опубликовано: 05.05.1979

Авторы: Гуськов, Юркевич

МПК: G01R 31/02

Метки: обрыва, цепей, электрических

...переменного и постоянного тока. Формула изобретения 1. Устройство для контроля обрыва электрических цепей, содержащее источник питания, выводы для подключения контролируемых электрических цепей, одни из которых соединены с шиной источника питания, цепи индивидуальной сигнализации, одними своими концами соответственно соединенные с другими из указанных выводов и подключенные к индивидуальным нагрузкам, а другими своими концами соединенные между собой, отличающееся тем, что, с целью упрощения и повышения надежности кон-, троля, в него дополнительно введена цепь общей сигнализации, соединенная одним своим концом с указанными другими конца.- ми цепей индивидуальной сигнализации, а другим своим концом электрически связана с шиной...

Номер патента: 661442

Опубликовано: 05.05.1979

Автор: Бирюков

МПК: G01R 31/3177

Метки: настройки, цифровых, ячеек

...содержит пороговые элементы 1 - 3, ждущий мультивибратор,4, элементы индикации 5 - 7. В качестве порогового элемента 3 использован статический триггер.Схема работает следующим образом.При подаче на вход устройства напряжения, превышающего порог срабатывания порогового элемента 2 (логическая 1), он включается и включает элемент индикации 5, Сигнал свыхода порогового элемента 2 поступает на вход 8 элемента 3 и устанавлиФормула изобретения Редактор Б. федотовЗаказ 2454/45 ЦН ИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г. Ужгород, ул, Проектнаявает элемент 3 в состояние 1. При подаче на вход устройства напряжения ниже порога срабатывания порогового...

Номер патента: 661443

Опубликовано: 05.05.1979

Авторы: Даньшин, Курганов, Сорокин

МПК: G01R 31/327

Метки: временных, параметров, реле

...сигнала и источника постоянного напряжения. В положительный полупериод периодического сигнала срабатывает и самоблокируется контролирующее реле 3. Одновременно (в момент времени 1 ) контролирующее реле замыкает цепь подачи периодического сигналана испытуемое реле 18 и интегратор 2. В начале отрицательного полупериода периодического сигнала (момент 1 г) подается сигнал на испытуемое реле 18 и первый входинтегратора 2, который начинает интегрировать испытуемый си 1 йал, в результате"чеговозникает вертикальное отклонение на экране осциллографического индикатора 1. Вмомент времени 1 з замыкается контакт 19испытуемого реле 18, шунтируя первый входинтегратора 2, в результате чего напряжение на интеграторе устанавливается...

Номер патента: 661444

Опубликовано: 05.05.1979

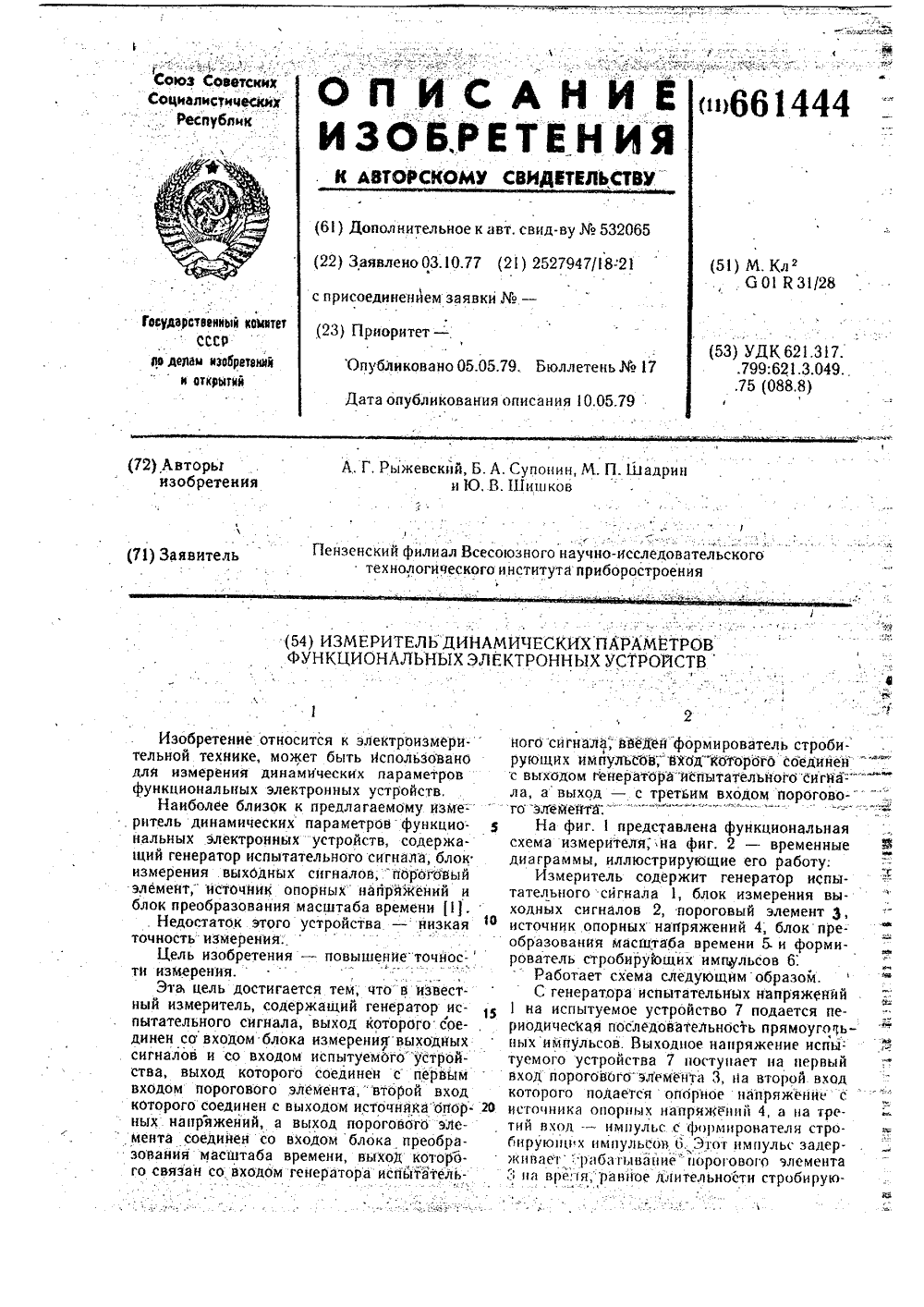

Авторы: Рыжевский, Супонин, Шадрин, Шишков

МПК: G01R 31/28

Метки: динамических, измеритель, параметров, устройств, функциональных, электронных

...элемента 3, на второй вход которого подаетсяопорное напряженйе с .20 источника опорных напряжений 4, а на третий входимпульс с формирователя стробирую 110 х импульсов 6. Эгот импульс задерживает . рабатцванне" порогового элемента 3 н вре.тя, равйое дли 1 ельности стробирую661444 Формулц иэобретенин Вьи 7ц в Ы.ю ь чковКорреПод)нита СССРьтиваои. 4Проект тавитель С.О. Луговая089 Редактор Б, фед Заказ 245514 о ЦНИ 3035 филиал Пктор В. Синицснов Техред Тираж осу)сарственм изобрете ва, Ж:- Ваь, мтемть, г,ов ПИделаМоскПП ь ного ком нте вий нткр Раугнскмя н Уж город ул ая 3цего импульса (фиг, 2. 11 а выходе норогового элемента 3 формируется имнульс, передний фронт которого со)тидаетн) в(н м- ни с задним фронтом стробирукнцего имнуль.са, а...

Номер патента: 661445

Опубликовано: 05.05.1979

Авторы: Арш, Твердоступ

МПК: G01R 33/00

Метки: восприимчивости, магнитной

...сдвиг; равный + ср .общей базой и стабилизированный кварце-,Таким образом, на входы детекторавым резонатором 3, индуктивный датчик 4, " при увеличении индуктивностей датчиков 4являющийся элементом вагрузочного конту- и 9 поступают измерительный сигнал (отра автогенератора 1, двухконтурную резо датчика 4) с фазовым сдвигом - ф, и; нансную систему 5, первичный контур кото- опорный сигнал (с коллектора транзисторарой состоит из конденсатора 6 и индуктив через конденсатор 13 и первичный контурности 7, а вторичный изконденсатора 8 и(6, 7) сфазовым слвигом +идополнительного индуктивного датчика 9. .Детектор 1 измеряет разность фаз, равПервичный и вторичный контурь 1"системы ную,5 связаны конденсатором 10, Устройствосо-" у (+)"+ (20держит...

Номер патента: 661446

Опубликовано: 05.05.1979

Автор: Князев

МПК: G01R 33/00

Метки: компонентный, магнитометр

...1, электронную пушку 2 с модуля- . алееиксу ютпервцй отсчет ВВ тором 3, цилиндрический флуоресцирукчций 1 -- ( + +, где Н и Х - ,со-. экран 4 с отверстием 5, постоянный магнит ответственно - госрикзонталъная" и вертикаль; 6, осевой электрод 7;цилиндрическуюшка- ",ная составляющие полного вектора Т геолу 8,:,. , :. ;:,.: - " "":. маггйитного поля, Затем поворачивают при.Когда с формирователя имспульеов 1 по- . бор Вокругвертикальной оси на"180 дается соответствующий импульс на моду- фиксируют второй отсчет В = В"+ Н) 2+7, лятор 3 электронной пушки 2, последняя 20 фоРмиРУет пакет электРгонов, котоРый вво-, Отсюда вычитсМЯйтдитсячерез отверстие 5 сцйлиндрйчнесзкого :. экрана 4 а меягполюсный зазор постоянного: н нг - Вэ, и- .Е.Вл-Внтк нз ....

Номер патента: 661447

Опубликовано: 05.05.1979

Авторы: Баржин, Бороховский, Коновалов, Крутофалов

МПК: G01R 33/02

Метки: измеритель, индукции, магнитной

...пьезоэлемента и механические напряжения в цем, Геометриеские размеры элемента 1 - величина практически иостлнндя н следовательно, Опре.делясмдя ими частота т)кже постоянна.Длл изменения частогь генерации поддействием измеряемого магнитного поля необходимо этим полем изменять механическиенапряжения в резонаторе. С этой целью резонатор выполнен из пьезоматериала ср,)ц о, т,е, обладающего ферромагнитными свойствами, а весь измеритель снабженмагнитным баллоном 4 и магнитопроводом 5Силовь)е линии измеряемого поля через магнитопровод 5 подаются к резонатору и созЛают в нем механические напряжения (из.гибают резонатор), пропорциональные величине измеряемого поля и, как следствие,приводят к пропорциональному измеениючастоты.Если возбужденный...

Номер патента: 661448

Опубликовано: 05.05.1979

Авторы: Туманов, Чабаненко

МПК: G01R 33/02

Метки: датчик, индукционный

...в средней части магнитопровода между трубкой и стержнем, при этом намагничивающая обмотка размещена на радиальных перемычках.661448 Формула ааобретеная Фиг. Я иг.1 тавитель ф. Техред О. Лугоираж 1080дарственногоизобретенийЖ - 35, Раунт, г. Ужгор рнопвая льс дактор И, Мказ 2455/46 Корректор Г. НаПодписноеета СССРрытийнаб.,Прое 4 овск Госу НИИ комит и от шская од, у делам осква, Пате 113035,филиал ПП д, 4/5 ктная,3При такой конструкции датчика изменение измеряемой величины приводит к противоположным изменениям напряжений на измерительной и компенсационной обмотках,благодаря чему чувствительность измеренийувеличивается.На фиг. 1 изображен индукционный датчик,продольцый разрез; на фиг. 2 - разрезАА фиг. 1.Магнитопровод датчика...

Номер патента: 661449

Опубликовано: 05.05.1979

Авторы: Аллаберенов, Коняева, Суханов, Туджанова, Шарипов

МПК: G01R 33/07

Метки: концентратора, коэффициента, магнитного, поля, усиления

...концентратора а физические параметры преобразователя Холла определяются вне концентратора 11.Известные способы измерения имеют низкую точность и непригодны при малых зазорах в концентраторе и при сложных конфигурациях концентратора. 20Известны также способы измерения коэффициента усиления концентратора магнитного поля, основанные на измерении параметров преобразователя Холла при намаг 2ничивании в однородном магнйтноМ поле; измерении выходного напряжения преобразователя Холла при постоянном управляющем токе 2).Недостаток известного способа - низкий диапазон измеряемых значений коэффициента усиления концентратора.Цель изобретения - расширение диапазона измеряемых значений коэффициента усиления.Цель достигается тем, что в способе...

Номер патента: 661452

Опубликовано: 05.05.1979

Авторы: Баулин, Бурмистров, Лазарев

МПК: G01R 33/12

Метки: магнитных, сердечников, тороидальных, характеристик

...измерения с достаточной точностью.Целью настоящего пзобретния является" повышение точности измерений.Указанная цель достигается тем, что вустройстве для измерения магнитных характеристик тороидальных сердечников, содержащем измерительный блок, основание, размещенное на плате, контактный разъем, неподвижная часть которого выполнена в видестержня, закрепленного на основании, причем внутри стержня расположены изолированные другот друга проводники, верхнимиконцами соединенные с контактами, а нижними - с платой основания, подвижнаячасть контактного разъема выполнена в виде размещенного в направляющих цилиндра основания конуса, в боковой поверхности которого расположены металлизированные и изолированные друг от друга ложементы, которые...

Номер патента: 661453

Опубликовано: 05.05.1979

Авторы: Жукова, Медведев, Фокин

МПК: G01R 33/12

Метки: магнитных, проверки, сердечников, сотировки

...сортировки, связанном с "механизмом фиксации.На чертеже показано предложенное устройство.Устройство содержит вибробункер 1 с каналом 2 подачи проверяемых сердечников 3, шток 4 с прошивающими иглами-контактами, направляющую 5 для игл-контактов, ответную часть 6 контактов, упор 7, стержень 8, двухкулачковый механизм 9, воронку О, механизм 11 сортировки, механизм фиксации, содержащий рычаг 12, электромагниты 13, 14 и пружину 15, приемную тару 16.661453 Формула изобретения Заказ 2455/46 Тираж 1089 ППатент, г. Ужгород, ул. одписиое ктная, 4 КИИИПИфилиал Устройство работает следующим образом.Проверяемые сердечники 3, соориентированные срезом к внешней стороне канала 2 подачи, поступают на измерительную по зицию до упора 7, Шток 4 с...

Номер патента: 661454

Опубликовано: 05.05.1979

Авторы: Дегтерев, Еремеева, Есилевский, Клюев, Михеев, Пеликан, Соснин

МПК: G01R 33/12

Метки: коэрцитиметр

...2 срабатывает реле 9, в результате чео обмотка электромагнита 10 отсоединяется от источника тока 11 и подключается к выходу формирователя 5. От переднего фронта выходного импульса мультивибратора 2, задержанного по времени устройством временной задержки 3 на время, необходимое для срабатывания реле 9, запускается мультивибратор 4, который своим выходным импульсом (фиг. 3, в) запускает мультивибратор 6, генерирующий импульсы прямоугольной формы (фиг, З,г) в течение всего времени действия импульса мультивибратора 4.Импульсы, генерируемые мультивибратором 6, управляют через согласующий усилитель 7 тиристорной схемой 8, формирующей импульсы тока намагничивания в обмотке электромагнита 10. Путем изменения длительности выходного...

Номер патента: 661455

Опубликовано: 05.05.1979

Автор: Ягло

МПК: G01R 33/16

Метки: коэрцитивной, силы, ферромагнетика, частиц

...размагничивания и проверки отсутствия состояния намагниченности.Частицу наносят на поверхность вязкой жидкости, например касторового масла или глицерина, заполняюШего кювету или покры взющего поверхность предметного стекла и наблюдают в микроскоп, Для уменьшения влияния посторонних полей микроскоп должен быть изготовлен из неферромагнитных деталей. Частицу доводят до состояния магнитного насыщения в однородном поле. Для того, чтобы не происходило переориентациичастицы, перемагничивающий импульс создают сразу после выключения насыщаюшего поля.Длительность импульса выбирают из следующих соображений. Максимальная длительность скачка намагниченности не превышает 2 млсек. Известно, что если процесс перемагничивания осуществляется путем...

Номер патента: 661456

Опубликовано: 05.05.1979

Авторы: Афанасенко, Зобнин

МПК: G01R 35/04

Метки: поверки, регулировки, счетчиков, электрической, энергии

...оптически связанный с диском испытуемого счетчика 5, и реверсивный счетчик 7 (всего и счетчиков), вход которого подключен к выходу делителя частоты 2, а также схему выбора канала 8, выход которой подсоединен к устройству индикации 9.В каждый измерительный канал введенырегистр 10 (всего и регистров), выход которого соединен с соответствующим входом схемы выбора канала 8, а входы записи соединены с выходами реверсивного счетчика 7, триггер 11 (всего п триггеров) и распределитель импульсов 12 (всго и распределителей), один вход которого подключен к выходу делителя частоты 2, другой вход подключен к одному выходу триггера 11, один выход соединен со входом управления регистра 10, а другой выхс подключен одновременно ко входу...

Номер патента: 662868

Опубликовано: 15.05.1979

Авторы: Бердичевский, Датченко, Лазарев

МПК: G01R 5/02

Метки: измерительный, магнитоэлектрический, механизм

...вания между двумя сравнительно близко расположенными магнитами, что снижает чувствительность прибора.Целью изобретения является повышение чувствительности.Указанная цель достигается тем, что в магнитоэлектрнческом механизме, содержащем подвижную часть, обойму и магнитную систему, состоящую из ма гннтопровода н двух магнитов с полюснымн наконечниками, магнитопровод выполнен сегментообразным и соединен с магнитами, продольные осн ко. торых пересекаются под углом предпочтительно 90 в точке, расположенной в пределах внутреннего диаметра полюсного отверстия.На чертеже изображ нтельный механизм.662868 30 н содержит изМерительную рамку 1, обойму 2, магнитопровод 3, призматичесйие магниты 4, полюсйые йаконечникн 5,Яагнятный поток...

Номер патента: 662869

Опубликовано: 15.05.1979

Авторы: Лемишко, Мотузишин

МПК: G01R 5/14

Метки: гальванометр, перьевой, поляризованной, системы, электромагнитной

...ти вследствие невозращения нулевое положение.Наиболее близким техниче 15 вием к изобретению является перьевой гальванометр н 338 2, снабженный возвратной пружиной (торсионом), вследствие чего погрешность от невозвращения подвижной части к нулевой 20 отметке значительно уменьшается.Однако конструктивное выполнение узла возврата в данном гальванометре значительно увеличивает его габариты, что особенно нежелательно в многоканальной регистрирующей аппаратуре. Кроме того, узел возврата не позволяет регулироватьодинаковую чувствительность к электрическому сигналу разной полярности.30 ельский ектронной медицинской662869 Формула изобретения Фее.Роставитель Б,Веремикинехред Л,Бабурка Корректорй.Ст Редактор Т.Юрчикова Тираж 1089ИПИ...

Номер патента: 662870

Опубликовано: 15.05.1979

Авторы: Антропов, Любимцев

МПК: G01R 13/22

Метки: временного, масштаба, преобпазователь, сигналов, стробоскопический, электрических

...сигналов. Быстрое пилообразное напряжение поступает напервый вход блока 3 сравнения, навторой вхбд которого подается напряжение медленной развертки с выходапреобразователя 27 код-напряжение. 45В моменты равенства этих напряжений .на выходе блока 3 появляются импульсы, сдвиг которых во времени отно сительно импульсов задающего генератора 5 пропорционален мгновеннымЗначениям сравниваемых напряжений.Изменение временного сдвига определяется мгновенным значением выходногоиапряженйя преобразователя 27. С выхода Формирователя 2, запускаемоговыходными импульсами блока 3, стробимпульсы поступают на второй входсмесителя 1, на первый вход которогоподаются йсследуемые сигналы. Выходной сигнал смесителя 1...

Номер патента: 662872

Опубликовано: 15.05.1979

Авторы: Карминский, Магнитский, Мельник, Попов

МПК: G01R 19/00

Метки: дрейфа, нуля

...1, состоящую из двух изолированных одна от другой контакт. ных пластин 2 и 3, укрепленных иа неподвижном основании 4, и подвижного контакта 5. Контактная пластина 3 подключена к датчику б измеряе мой величины через ключ 7, а контактная пластина 2 - непосредственно. Подвижный контакт 5 кинематически связан с валом двигателя, а электрически, - через индикатор,8 с датчикам б,4Формула изобретения 662872 ФЬг. яСоставитель Б.ДарчинянцРедактор ТсЯнова Техред Л.АлФерова КоореееЗаказ 2691/47 Тираж 1089 ПодйиЦНИИПИ Государственного комитпо делам изобретений н отк113035 ЙоскваЖРаУшская наб,е в е е е е ю Юв ю ю ю е ю С ав ав Е е а а Сю ю е С ю ю вв а ю ю ав ю ю ваюю С еФилиал"ППО фПатентф, г.ужгород, ул.Прое етОр Н, Степсйоеета СССРрытийд,4/5а...

Номер патента: 662873

Опубликовано: 15.05.1979

Авторы: Изумрудов, Савельев, Шпаак

МПК: G01R 19/00

Метки: аналогово-дискретный, показывающий, прибор, электроизмерительный

...резистор 10. Последовательно соединенные электролюминесцентные индикаторы 8-1-8-и с фоторезисторами 7-1-7-и подключены к блокупитания. В последовательной цепи, состоящей из электролюминесцентногоэлемента 4-1-4-и и Фоторезистора5-1-5-и вследствие наличия оптическойсвязи, существует положитетнаяобратная связь, а относительно этойцепи Фоторезистор б-б-и образуетотрицательную обратную связь. Следуетотметить, что последовательная цепь,состоящая из,электролюминесцентногоэлемента 4-1-4-п,и .Фоторезистора5-1-5-и является Функциональным элементм каскада 3-1-3-п, На Фиг,2изображена обобщенная зависимостьфотосопротивления р Фоторезисторов5-1-5-и , б-б-и -1-7-и от приложенного к укаэанной цепи напряжения. Эависимости фоторезисторов одного каскада...

Номер патента: 662874

Опубликовано: 15.05.1979

Авторы: Коцюба, Таранов

МПК: G01R 19/00

Метки: измеритель, колебаний, параметров, селективный, сложных

...контуров соединены ссумматором переменных напряжений,выходы выпрямителей всех дополнительных корректирующих контуровсоединены с сумматором постоянныхнапряжений, а управляющие входы прерывателей постоянных напряженийвсех дополнительных корректирующихконтуров соединены с выходом Формирователя опорных напряжений.На чертеже приведена функциональная схема селективного измерителя. Селективный измеритель параметров сложных колебаний содержит модуляционный датчик 1, основной преобразовательный тракт 2, состоящий из последовательно включенных избирательного усилителя 3; выпрямителя 4 и сумматора постоянных напряжений 5, корректирующий тракт б, состоящий из последовательно соединенных прерывателя постоянного напряжения 7, масштабного...

Номер патента: 662875

Опубликовано: 15.05.1979

Авторы: Кузнецов, Мартяшин, Чапчиков, Шляндин

МПК: G01R 19/04

Метки: детектор, пиковый

...состоянии .анавыходеусилителя 2 имеется"напряжение положительной полярности, открывающее диод дибдно-конденсаторнойзапоминающей ячейки 3, Конденсаторзаряжается. Во время заряда конден сатора между входами усилителя 5=ййеется разность потенциалов такогознака, что на его выходе устанавливается напряжение отрицательной по- Олярности, поддерживающее диод 6 взакрытом состоянии. Ввиду наличияглубокой отрицательной обратнойсвязи между выходом повторителя напряжения 4 и усилителем 2 конденсатор заряжается до тех пор, пока йапряжение" на выходе детектора не"станет равййяамплитудйому зйачейию"входного напряжения. После" про%ЬЖце=ния входным напряжением своего амп Олитудного экстремального значениянапряжение на неинвертирующем...

Номер патента: 662876

Опубликовано: 15.05.1979

Авторы: Зейгман, Тетюрев

МПК: G01R 19/04

Метки: измеритель, импульсных, сигналов, слабых, стробированный

...7 вырабатываетимпульсы запуска источников 1 и 2Римпул;сы, стробирующие приемник 3,и опорный сигнал для фазового детек-.5 тора.5.Таким образом, точность измеренияустройства повышается благодаря тому,что избирательный усилитель, имеяузкую полоску пропускания по часто 10 те, уменьшает уровень шумов по сравнению с известной схемой. Избиратель- ный усилитель усиливаеттолько раз-ность сигналов, а не весь сигнал,усилитель не перегружается, требуется меньший дйнамический диапазон. Приэтом уменьшаются нелинейные искаже.ния. Устраняется схема изменения полярности, что уменьшает уровень шумов и снижает ограничения по частотеследования импульсов, т.е. увеличивается быстродействие схемы. формула изобретения 5йц и Ена частоте Я, т.е.при О 1,...

Номер патента: 662877

Опубликовано: 15.05.1979

Автор: Райзберг

МПК: G01R 19/22

Метки: измерительный, переменного

...при отсутствии введеной связи, обеспечивающей синхронность частот сигнала и помехи,поддерживаемую автоматически при колебаниях частоты напряжения сети.Цепь блоков обратной связи служитдля стабилизации оптимальной Фазынапряжений возбуждения первичногопреобразователя 1. Висли цепь отсутствует при неблагоприятном сочетании Фаз первой и второй гармоник(когда Фаза помехи равнаЯ 2, аФаза сигнала равна нулю) относитель-.ная погрешность средневыпрямленного сигнала Й, независимо от ви.- да осредняющего звена, равна 0,52где- отношение амплитуды помехик амплитуде сигнала. В общем случаефаза помехи не обязательно равна+ й /2 при нулевой фазе полезного 5 сигнала и относительная погрешностьизмерения колеблется межд 0,5 и О,что имеет место,...

Номер патента: 662878

Опубликовано: 15.05.1979

Автор: Баранов

МПК: G01R 21/00

Метки: автоматических, выходной, компенсаторов, мощности, усилителей, электронных

...асинхронный двигатель 1, обмотку 2 управления двигателя, обмотку 3, уложенную совместно с обмоткой управления, интегрирующий усилитель 4, Фазовый детектор 5, фазосдвига" " ющую цепь б, указатель 7, конденсатор 8 и обмотку 9 возбуждения двигателя.Устройство работает следующим , образом.при подключении проверяемого усилителя к обмотке 2 создается магнитный поток управления, который наводит ЭДС в обмотке 3, уложенной совместно с обмоткой 2. Величина ЭДС пропорциональна производной маг- нитного потока. Эта ЭДС подается на вход интегрирующего усилителя 4, напряжение выхода которого пропор/Г уеиюит Составитель Б.Веремикин,Редактор Т Янова Техред Л,Алферова Кор Заказ 2691/47 Тираж 1089 Под ЦИИИПИ Государственного комит"по делам...

Номер патента: 662879

Опубликовано: 15.05.1979

Авторы: Барков, Мельников

МПК: G01R 23/00

Метки: малой, относительной, разности, скоростей

...разностной частоты, приэтом выход второго управляемого клю" 40ча подключен к входу выходного операционного усилителя, а вход блокаФормирования импульсов постояннойдлительности подключен к одному иэвйходов блока формирования импульсов 45входных частот.На чертеже показана структурнаясхема предлагаемого устройства,Устройство содержит преобразователи 1 и 2 скорости в частоту, блок 3формирования импульсов входных частот, блок 4 вычитания, блок 5 формиРования импульсов раэностной частоты,блок б формирования импульсов постоянной длительности, М С-цепочку 7образованную конденсатором 8 и реэистором 9, управляемые ключи 10 и11, операционный усилитель 12, в цепьобратной связи которого включеныуправляемый ключ 11, конденсатор 13и резистор 14....

Номер патента: 662880

Опубликовано: 15.05.1979

Авторы: Балакирев, Бладыко, Машенков, Редькин

МПК: G01R 27/18

Метки: изоляции, переменного, преобразования, сетей, сопротивления

...клеммами устройства.Усилитель 1 должен обладать высокой чувствительностью к входномупостоянному току, что позволяет иметьвспомогательный источник низковольтным,В качествеусилителя 1 могут бытьиспользованы различные усилители,например магнитные или безгистерезисные магнитные преобразователи. Начертеже показано использование в качестве усилителя 1 безгистерезисного магнитного преобразователя,выполненного на двух сердечниках.обмотки 2,5,7 усилителя 1 охватываютоба сердечника.Безгистерезисный магйитный,преобразователь содержит,каждая из которых охватывает одинсердечник. Обмотки возбуждения,включенные встречно, подключены к 55генератору 11 затухающих колебаний.Согласующее устройство 8, подключенное к обмотке 7, может быть выполнено,...

Номер патента: 662881

Опубликовано: 15.05.1979

Авторы: Балаклеев, Кравченко, Сидельников

МПК: G01R 27/26

Метки: анализатор, диэлектрических, характеристик

...сравнения частоти электроннйй переключатель 4, К55входам последнего подключены образцовый конденсатор 5 и измерительнаяячейка 6, соединенная параллельно сдинамическим конденсатором 7, управляемым приводным блоком 8. На входыблоков запоминания 9 и 10 подаютсясигналы от"измерителя проводимости2 и измерителя емкости 11, связан"- ного с динамическим конденсатором 7.Запоминающие устройства запускаютсясигналом с выхода блока 3 сравнения частот, Рабочая частота генератора 1 переключается коммутатором 12, синхронизируемым приводным блоком 8,Анализатор работает следующим образом.К контуру генератора"1 поочереднО подключается с помощью переключателя 4 образцовый конденсатор э и измери-тельная ячейка 6, соединенная параллельно с динамическим...

Номер патента: 662882

Опубликовано: 15.05.1979

Авторы: Боицов, Жилевич, Стасюкинас

МПК: G01R 29/00

Метки: двух, изменяющихся, линейно, наклона, напряжений, разности, углов

...реализующее описывае,мый способ (фиг 2), содержит генера торы линейно изменяющегося напряжения 1 и 2, ключи 3-8, линии задержки 9, 10, 11 и индикатор 12. 55Запускающий импульс производит запуск одного из двух генераторов, например генератора 1 с углом наклона линейно изменяющегося напряжения и 1 . По истечении какого-то заданного времени Т происходит остановка генератора 1 и запоминание уровня напряжения, достигнутого им к этому времени. Одновременно йо истечении времени Т или после какой-то дополнительной определенной задержки 65 происходит запуск генератора 2 с углом наклона напряжения, например,к,В момент сравнения величины напряжения генератора 2 с уровнемнапряжения запомненного генератором1, вырабатывается импульс,...
