G01R — Измерение электрических и магнитных величин

Номер патента: 723578

Опубликовано: 25.03.1980

Авторы: Бояркин, Подойникова

МПК: G01R 31/28, G06F 11/00

Метки: блоков, логических

...выходов двоичного счетчика соединена со второй групПой входов дешифратора . и-выходов дешифратора последова тельно опрашивают по вторым входам элементы 13 И и 14 И блоков анализа.На выходах элементов 14 И, подготовленных к срабатыванию, потенциалом 1, образуются сигналы, которые проходят через элемент ИЛИ б, отсчитываются блоком индикации 4.На блоке 4 индикации высвечивается цифра, равная количеству проверяемых приборов, Это говорит о том, что,все приборы исправны. Сигнал с (п+1) - говыхода дешифратора 3 через элемент 8 ИЛИ устанавливает двоичныйсчетчик 2 и триггеры 5 и 9 в исходное состояние.В случае неисправности одного изпроверяемых приборов, например п-го,на блок анализа 12-и будет подаватьсязапрещающий потенциал, 0 на первый вход...

Номер патента: 723590

Опубликовано: 25.03.1980

Авторы: Гриц, Лобанов, Хамко

МПК: G01R 31/02, G06F 17/00

Метки: монтажа, проверки, электрического

...вторыми выходом и входом регистратора, Ь второй вход - с выходом блока шифрации состояния модели.На чертеже представлена блок-схема устройства.Схема содержит блок 1 связи с контролируемым объектом, блок 2 оперативной памяти, блок 3 шифрации состояния модели, блок 4 Формирования модели монтажа, регистратор 5, блок 6 дешифрации результата, блок 7 управления, блок 8 ввода программы, блок 9 вывода ошибок.Устройство работает следующимобразом,Блок 1, подавая единичный потенциал на первый контакт монтируемойцепи, фиксирует, все номера контактов, подключаемых к данной цепи накаждом шаге монтажа. Последовательность номеров контактов записывается в соответствующую зону блока 2.Информация из блока 2 через блок 3используется в блоке 4 для...

Номер патента: 723795

Опубликовано: 25.03.1980

Автор: Мальцев

МПК: G01R 19/00

Метки: прибор, электроизмерительный

...клином 5 установлен указатель 8, выполненный изматериала, непрозрачного для ультразвукового излучения.Звуковой клин 5 может быть выполнен из сегнетоэлектрического материала, скорость распространения звуковых волн в котором, зависит от вели"чины приложенного напряжения.Электроакустический преобразователь 4 включает в себя изучательультразвуковых колебаний с возбуждаю.щим генератором и, в необходимыхслучаях, акустическое фбкусирующееустройство,Для повышения эффективности преоб.разования ультразвукового излученияв видимое иэображение отсчетное устройствосо стороны звукового клинаможет быть выполнено из оргстеклатолщиной, кратной половине длиныволны излучения зльктроакустическогопреобразователя.Прибор работает следующим образом.Приложение...

Номер патента: 724935

Опубликовано: 30.03.1980

Авторы: Белостоцкий, Файнлейб, Шоймер

МПК: G01R 33/12

Метки: анизотропии, датчик, магнитной

...снижа,нролл. Недостаткся низкая точния вихревыхременното маводе наводятсгревают магинитное поле оменяющегосячиком и влияток магнитоп- торяемости р:,. :.. йФМЕЧ Ът7 с крышкой 8 и выпалиены из диамагнит.ного материала с капиллярным отверстием9. Драссели 10 установлены на кернах магнитопроводов 1 и 2 с уплотнениями и прокладкой 11. Капиллярное отверстие 9 заполнено вязкой магнитапроводящей суспензией, поступление которой на поверхностьконтролируемото изделия 12 регулируетсядросселем 10,Датчик раоотает следующим образом.После установыч датчика на эталонноеизделие подают ток обмотки возбуждения3 и 4. Вращением дросселей 10 добиваются" выхода суспеггзии на поверхность изде.лия 12. При достижении, нулевого значевия,выходного сигнала...

Номер патента: 725029

Опубликовано: 30.03.1980

Авторы: Галкин, Корниенко, Подборонов, Соколов, Фурман

МПК: G01R 17/10

Метки: дистанционных, измерений, мост, сопротивления

...в группе включены между эталонным резистором плеча и входами компенсирующего устройства.На фиг. 1 представлена принципиальная схема предлагаемого моста; на фиг. 2 вариант выполнения компенсирующего элемента.Мост для дистанционных измерений сопротивления содержит источник питания 1, который подключен к точкам а и в диагонали питания моста, измеряемые датчики сопротивления 2, 3, которыми могут быть термометры, тензо метры сопротивления, включены в смежные плечи через компенсирующие элементы 4, 5, индикатор 6. Первый полумост образован компенсирующими элементами 7, 8, эталонными резисторами 9, 10, группой резисторов 11, 12, контактами переключателя диапазонов измерения 13,Сопротивления линий передачи, соединяющих датчики...

Номер патента: 725030

Опубликовано: 30.03.1980

Автор: Хасцаев

МПК: G01R 17/10

Метки: измерительный, мост, четырехплечий

...и"однйм" ййвертирующим входами, один инверпирующий вход сумматора подключен к вершине измерительной диагонали моста, другой - к вершине диагонали питания, соединенной с объектом измерения; третий - к первому входу объекта измерения, а инвертирующий, вход сумматорасоединен с вторым входом объекта. г . На чертеже приведена функциональная схема предлатаемого четырехплечего измерительного моста. Четырехплечий измерительный мост содержит образцовые элементы 1, 2, 3, объект 4 измерения, соединительные проводники 5,б, 7, 8, источник 9 напряжения, согласующее звено 10, сумматор 11.(21 + 2)2МИз выражения (4) видйо, что выходное напряжение моста не зависит от сопротивленай соединительньпх проводников.Это обеспечивает высокую...

Номер патента: 725031

Опубликовано: 30.03.1980

Авторы: Быстров, Заграничный, Радченко

МПК: G01R 19/00

Метки: заряженных, местоположения, пучков, частиц

...При подключении устройства к источнику пита ния (подаче напряжения на электроды) возникают электронные потоки от катодов к анодам, направление которых показано на фиг. 1, Измерительная схема, состоящая из резисторов Рл и Ялз, диодных промежутков 30 балансируется в исходном состоянии таким725031 13ооразом, чтобы разность потенциалов между точками а и б равнялась нулю. При раз мещении исследуемого пучка заряженных частиц в центре устройствана-выходе измерительной схемы сигнал равен нулю, так как увеличение тока, например, на вывод Я в левой части устройства уравновешивается возрастанием тока на вывод б правой части устройства: При уходе пучка из геометрического центра устройства полной компенсации приращения токов в левой и правой...

Номер патента: 725032

Опубликовано: 30.03.1980

Автор: Деркач

МПК: G01R 19/00

Метки: аналоговым, измерительный, отсчетом, прибор

...счетчика ядов, генератор 8, подключен- распределителя импульсов 9,/3оптоэлектронные индикаторные элементы10, представляющие собой тонкие пряйоугольньте полоски,из светодиодов, размещенные вдоль щкалы,П,Работает дрибор следующим образом,Измеряемая аналоговая .величина преобразуется в аналого-цифровом преобразователе 1 в двоичный код, Генератор 8 непрерьгвно генерируетпоследовательностьимпульсов, которые поступают на вход распределителя импульсов 9. Первый импульсс выхода генератора 8 дроходит на первыйвыход распределителя импульсов, последующие п импульсов (и - постоянное число)с генератора 8 проходят на второй выходраснределителя вмпульсов 9, а и+1 импульс снова проходит на первый выход ит. д,Импульсом с первого выхода...

Номер патента: 725033

Опубликовано: 30.03.1980

Авторы: Бучма, Мизюк

МПК: G01R 19/00

Метки: амплитуд, гармонических, двух, напряжений, сравнения

...с управляющимвходом избирательного усилителя огибающей " частоты коммутации, а второй вход дифферен 25 " циального усилителя соединен с источникомопорного напряжения.На чертеже представлена функциональнаясхема устройства для сравнения амплитуд двухгармонических напряжений.Устройство содержит коммутатор 1 входных ЗОсрзвниваемых напряжений, усилитель 2 несущей, детектор 3, избирательный усилитель 4огибающей частоты коммутации, синхронныйвыпрямитель 5, выходной измерительный при.бор 6, триггерный делитель 7 частоты, сумматор 8 сравниваемых сигналов, преобразователь 9частоты в постоянное напряжение, элемент 10памяти, дифференциальный усилитель 11 и источник 12 опорного напряжения,40Устройство работает следующим .образом.Сравниваемые...

Номер патента: 725034

Опубликовано: 30.03.1980

Авторы: Карпов, Чепалов

МПК: G01R 19/04

Метки: амплитуды, импульсов, одиночных, рециркуляционный

...способ 15измерения амплитуды одиночных импульсов;на фиг. 2 - зпюры напряжений, поясняющиеработу устройстваУстройство содержит входную клемму 1,элемент 2 задержки, ключевой элемент 3, уси. 20литель 4, синхронизатор 5, амплитудные дискриминаторы б - 1 6 - и, элементы 7 - 10 за.держки, логические элементы И 11 - 16, счетчик 17,Элемент 2 задержки, ключевои элемент 3ч 25и усилитель 4 образуют замкнутьй контур сотрицательным затуханием (К ), 1). Время эа.держки элемента 2 выбрано больше, чем мак.еимальная длительность измеряемого импульса(фиг, 2 а) поступает на входную клемму 1 идалее на вход элемента 2 задержки, на входсинхронизатора 5 и на входы дискриминаторов6 - 1, , б - и. При поступлении измеряемогоимпульса синхронизатор 5 открывает...

Номер патента: 725035

Опубликовано: 30.03.1980

Автор: Ковальчук

МПК: G01R 19/10

Метки: величин, выбора, значений, совокупности, характерных

...включенных равных по величине резистора 2, 3. Средние точки резисторов 2, 3 объединены между собой и соединены с положительным полюсом источника стабилизированного напряжения 4, Другие выводы резисторов 2, 3 присоединены к катодам двух комплексов диодов 5, аноды которых соединены между собой и через резисторы нагрузки 6 присоединены к отрицательному полюсу источника стабилизированного напряжения 4. Между анодами групп диодов 5 включены резисторы б, 7.В устройстве для релейной индикации сигналов вместо диодов используются группы транзисторов 8, базы которых объединены между собой и присоединены через нагрузочные резисторы 6 к отрицательному полюсу источ. ника стабилизированного напряжения 4. В коллекторную цепь транзисторов 8 включены...

Номер патента: 725036

Опубликовано: 30.03.1980

Авторы: Курбатов, Рябцев, Степановский

МПК: G01R 23/00

Метки: времени, привязки, сличения, частот, шкал

...со:динен с выходом хранителя 4 времени, авыход - с входам мюдулятсйра 7, .выход ко.торого подключен к входу блока 1. Второйвход модулятора 7 аъязанс выходом цреобразователя 8, одий"вход"коТбрбгосоедичен свыходом приемника 2, а .другой"вхоХ=б выходом опорного генератора б.Работает устровство следующим образом. Через ключевой блох 1,на вход приемника 2 йиостуйает принимаемый радиосигнал.,В фазометре 3 сравнивают фазуглинятото сигнала и фазу опбрйого"сигала, формируемого в хранителе 4 врЗЯейи из"сигналовопорного генератора б, и фикси "руют результат сравнения. Затем к входутриемнйка 2 через ключевой блок 1 подклкча Гбт Мйлот=нсйгйал,"- 1 несущая которогоформируется в преобразователе 8 Йзсигнаи.ТоЪ оЪсфного генефатора 5 и выходных сит"...

Номер патента: 725037

Опубликовано: 30.03.1980

Авторы: Демченко, Золотков, Цыпин

МПК: G01R 23/02

Метки: периодического, сигнала

.... =,= 1, 2, , и ( 1)зап,где- текущий номер выборки сигнала;и - количество выборок за период сигнала,Число выборок в каждом периоде при лю.бой частоте сигнала постоянно и равно и, т.е,иисследуются гармоники сигнала с первои до -2Пусть максимальное значение флуктуацийсоседних периодов сигнала равно +01 Лт,Т - Т.-(2)6 - Т ТПогрешность определения моментов запускаАЦП 2 согласно (1)6, =- ,= 1, 2, , и,6 Динамическая погрешность измерения периодического сигналавх вх( ) / акопт.е. зависит от производной сигнала в моментызапуска и величины рДля устранения динамической погрешности,измерения необходимо, чтобы моменты запус.ка АЦП 2 были равныТ-- 1=1,2п, (3)Приэтом Б =ОиЬО =О,ЬхС этой цельюв предлагаемом устройствесигнал на АЦП 2 поступает через...

Номер патента: 725038

Опубликовано: 30.03.1980

Авторы: Агафонников, Ковалев

МПК: G01R 23/10

Метки: измеритель, периода, следящий, цифровой

...элемента запрета на один такт.На чертеже приведена блок-схема устрой ства,Цифровой измеритель периода содержитгенератор 1 опорной частоты, реверсивный счет.чик 2, блок 3 ключей параллельного переноса,счетчик 4, формирователь 5 коротких"импуль.сов в момент перехода входного сигнала черезноль в одном направлении, элемент 6 запретана один такт, элемент 7 задержки и элемент 825запрета,Особенностью устройства является то, чтоперенос содержимого реверсивного счетчика 2в линейный 4 производится не под действиемимпульса переполнения счетчика 4, как это де- .30лается в управляемых делителях, а под действием импульса, образованного из входногосигнала и соответствующего моменту его появления, кроме того, эти импульсы подаются навычитающий вход...

Номер патента: 725039

Опубликовано: 30.03.1980

Авторы: Анепир, Кравченко, Пушкарева

МПК: G01R 25/00

Метки: диапазоне, инфранизких, сдвига, угла, фаз, частот

...вход которого подключен к генератору 9 импульсов, Выход элемента 8 совпадения связан со счетным входом счетчика 10 импульсов, который двумя обратными связями 21 и 22 подключен к блоку автоматического управления, который связями 23 - 26 связан с коммутирующими реле 13, 16, 18 и разрядными 27, 28 и 29, нормально разомкнутые контакты которых шунтируют интеграторы 7, 15 и 17.Устройство для измерения угла сдвига 4фаз в диапазоне инфранизких частот работает следующим образом.По команде с блока 5 автоматическогоуправления замыкаются нормально разомкнутые контакты коммутирующего реле 13, подключая к электронным ключам 6 и 12 эталонный источник 14 постоянного тока, Одновременно из синусоидальных входных сигналов У 1 и У в каналах 1 формируются...

Номер патента: 725040

Опубликовано: 30.03.1980

Авторы: Великанов, Шевляков

МПК: G01R 25/00

Метки: фазоимпульсный

...прямоугольной формы. Сигнал А подается на вход инвертора 6, один вход элемента 10 совпадений, а сигнал В - на один из входов элементов 8 и 10 совпадений. С выхода инвертора 6 сигнал Апоступает на второй вход элемента 8. При поступлении высокого уровня сигнала Пуск третий триггер 5, включенный в схему для запоминания кратковременного сигнала Пуск, опрокидывается и с его выхода открывается высоким уровнем элемент 10. При совпадении высоких уровней по входам элемента 10 на его выходе также появляется высокий уровень, которым второй триггер 4 опрокидывается и открывает элемент 8,Элемент 10 совпадений и триггер 5 предназначены для предупреждения открытия элемента 8 по входу с произвольного начала измерений фазового сдвига по команде Пуск;...

Номер патента: 725041

Опубликовано: 30.03.1980

Автор: Марцинковский

МПК: G01R 25/04

Метки: воспроизведения, сдвигов, фазовых, цифровое

...час.тоты; 5041 блока 7 сравнения кодов формирусся кол соответствующий(М фвч ффнч5 Получ:нный код с выхода блока 7 сравнениякодов поступает на комбинационный сумматор8, где суммируется с входным кодом, На вы.ходе сумматора формируется код р = ркффнч, ффнч,)Если производить запись кода с выходакомбинационного сумматора 8 в делитель 34частоты по фронту напряжения Опоступающего с делителя 2 частоты, то выражение (2). после замены у на у можно представитькодфвых шкодффнч, ффнч,) (ф фнчффнч, ) шкодТаким образом, фазовыйсдвиг. напряженийО, и О, на выходе устройства равен входномукоду угла.Ио сравнению с известным в предлагаемомустройстве проще формируется значение фазового сдвига по значению кода и выше точностьвоспроизведения. Повышение...

Номер патента: 725042

Опубликовано: 30.03.1980

Авторы: Памфилов, Прокунцев, Тукмаков, Шаронов

МПК: G01R 25/04

Метки: квадрантов

...второй блоки 1 и 2 согласования, фазовременной преобразователь 3, элемент И 4, удвоитель 5 длительности, первый и второй формирователи 6 и 7 импульсов, первый и вто.рой ключи 8 и 9, триггер 10 и дешифратор 11.Устройство определения квадрантов работа.ет следующим образом.. Сигналы О, и О, (фиг. 2,а) поступаютчерез первый и второй блоки согласования 1 и 2 на первый и второй входы фаэовременного преобразователя 3, на выходе которого формируется сигнал, длительностью пропорциональ.ный фаэовому сдвигу между сигналами О,и О, (фиг, 2, Ь), Этотсигнал поступает на первый вход элемента И 4, на второй вход которого поступает сигнал (фиг, 2, с) с выхода триггера 10, который к моменту начала измерения находится в единичном состоянии, Сигнал с вы.хода...

Номер патента: 725043

Опубликовано: 30.03.1980

Авторы: Мильченко, Романов

МПК: G01R 27/00

Метки: активного, сопротивления, частоту

...сравнения соединен с общей шиной.На чертеже представлена схема преобразователя.Он содержит дифференциальный усилитель 1 постоянного тока с емкостной обратной связью, блок 2 сравнения, образцовый резистор 3, измеряемый резистор 4, резисторы 5 и 6, конденсатор 7.В процессе работы преобразователя разнополярные перепады напряжения амплитудой 00 с выхода блока 2 поступают через делитель из резисторов 5 и 6 на инвертирующий вход дифференциального усилителя 1 и через делитель напряжения из образцо725043 Формула изобретения Составитель Л. Сорокин едактор Н. Коляда Текред В, Серякова Корректор 3. Тарасов/15 Изд.218 Тираж 1033 Подписное иск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд. 4/5 Заказ...

Номер патента: 725044

Опубликовано: 30.03.1980

Авторы: Зедгенидзе, Лордкипанидзе, Таварткиладзе, Читишвили, Шенгелая

МПК: G01R 27/00

Метки: омического, сопротивления, электрических

...к нормальным температурным условиям, оператор пользуется данными, приведенными в таблице. Такая методика опреде. ления омического сопротивления и его приведе. йия к нормальным условиям является трудоемкой и не позволяет установить номи 1 альное омическое сопротивление и в непрерывном автоматическом потоке. Цель изобретения " -автоматизация процесса30измерения,Поставленная цель достигается тем, что вустройство для измерения омического сопротив.пения электрических изделий, содержащее блокизмерения, блок сравнения, источник питания,35подключенный к блоку измерения, введены по следовательно соединенные между собой датчиктемпературы, преобразователь температуры вэлектрический сигнал, блок нелинейности, блокперемножения, другой вход которого...

Номер патента: 725045

Опубликовано: 30.03.1980

Авторы: Белов, Жамалетдинов, Кленов, Неуструев

МПК: G01R 29/18

Метки: источника, переменного, сигнализации, трехфазного, фаз, чередования

...фаз источника трехфазного переменного напряжения обеспечивается повышением падеж.ности его работы за счет отказа от использования в устройстве трансформатора. Кроме то.го, предлагаемое устройство технологичнее по сравнению с известным. Введение в устройство для сигнализации чередования фаз источ 1 ика трехфазного переменного напряжения тиристо.ра вместо трансформатора уменьшает егогабариты и вес. еФормула изобретения 20 аказ 821/1одписное ЦНИИПИТираж 1019 ент" роек Филиал ППП "П г. Ужгород, ул. я,а Ф3торы 7, 8, 9, причем анод тиристора 4 под.ключен к фазе 2 источника, катод к одномувыводу исполнительного элемента 6, а управляющий электрод через резистор 8 к фазе 1.Анод тиристора 5 подключен к другомувыводу исполнительного элемента...

Номер патента: 725046

Опубликовано: 30.03.1980

Авторы: Водяников, Лопухин, Сотенко, Шеханов

МПК: G01R 31/00

Метки: параметров, радиодеталей

...риска, элемент 8 коммутации и блок 9 памяти.Работает устройство следующим образом,(орректор 3. Тарасова Заказ 147/16Тираж 1033 ппография,пунов Блок 2 контроля параметров выдает сигналы, соответствующие величинам параметров объекта 10 контроля, которые поступают на соответствующие входы блока 3 вероятностной ошибки. С блока 4 установки допусков поступают сигналы, соответствующие полям допусков по каждому измеряемому параметру, Блок 3 вероятностной ошибки вырабатывает сигнал, соответствующий вероятности негодности объекта конт роля, который поступает на блок 5 сравнения и блок 6 допустимой ошибки, с которого на блок 5 сравнения проходит сигнал допустимого коэффициента риска. Для этого на блок допустимой ошибки поступают сиг нал...

Номер патента: 725047

Опубликовано: 30.03.1980

Авторы: Горбунов, Основич

МПК: G01R 31/06

Метки: замыканий, машин, межвитковых, обмотках, обнаружения, электрических

...импульсный генератор и последо.вательно соединенные обмотки контролируемой электрической машины и ключи, управляющие входы которых соединены с выходами блока управления, вход которого соединенс первым выходом импульсного генератора,о т л и ч а ю-щ е е с. я тем, что, с цельюповышения точности обнаружения обмотки смежвитковйм замыканием, оно снабжено конденсатором, диодом, пороговым элементом, элементами совпадения и счетчиками импульсовпо числу контролируемых обмоток, при этомодин из выводов конденсатора соединен со вторым выходомимпульсного генератора, друтойвывод конденсатора соединен с выводами конт.ролируемых обмоток и с анодом диода, катодкоторого соедйнен со входом порогового элемента, другой вход которого соединен с...

Номер патента: 725048

Опубликовано: 30.03.1980

Автор: Филиппов

МПК: G01R 31/28

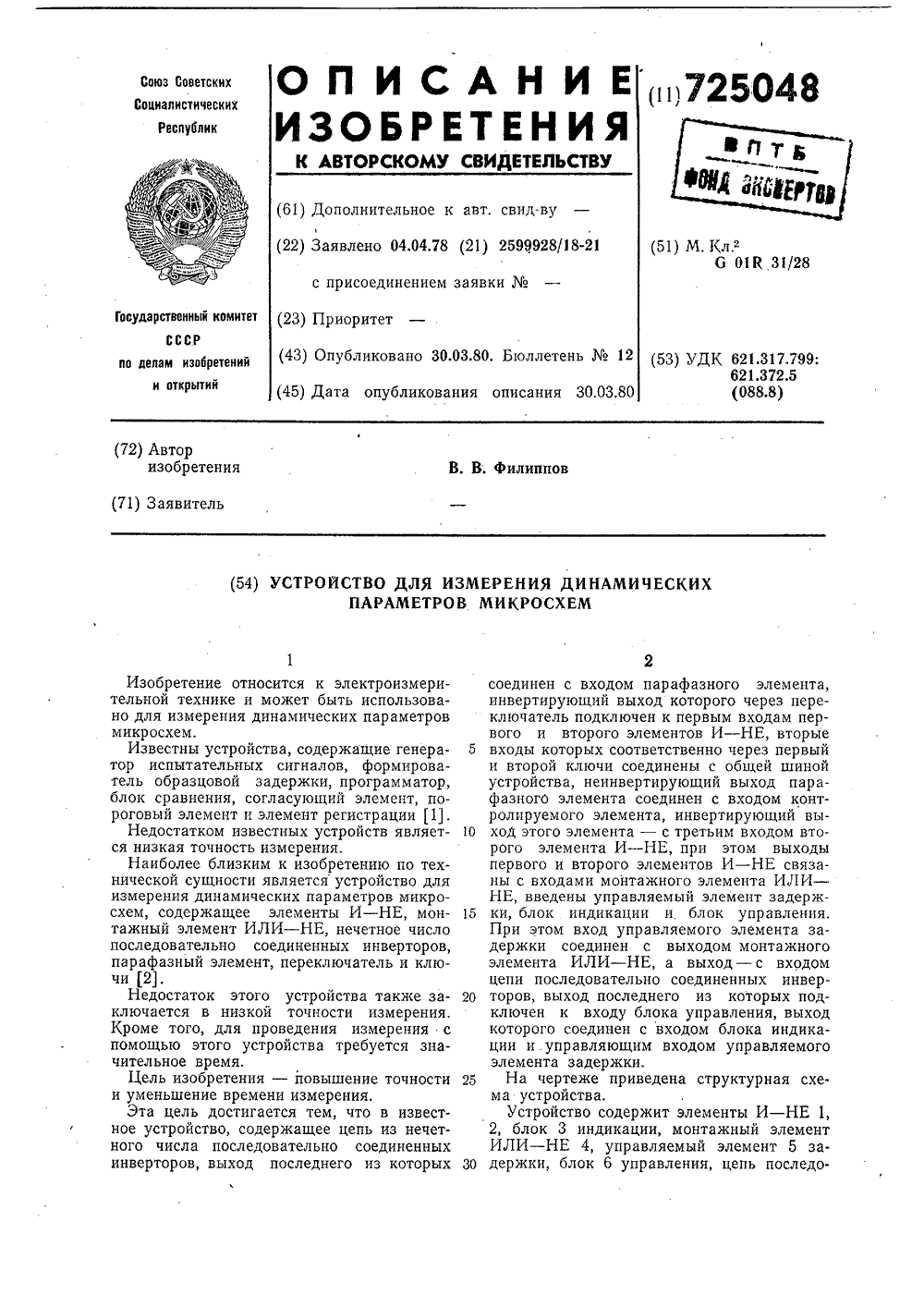

Метки: динамических, микросхем, параметров

...Для этого замыкают ключ 10, переключа тель 9 устанавливают в верхнее положение, а управляемый элемент 5 задержки с помощью блока б управления устанавливают в режим максимальной задержки.Измерение времени задержки распростра кения информации 1 З 1 О при включении контролируемого элемента 12 проводят при разомкнутом ключе 10. В этом случае элементы И - НЕ 1, 2 и монтажный элемент ИЛИ - НЕ 4 реагируют на отрицательный 20 фронт сигнала с выхода контролируемого элемента и на положительный фронт сигнала с инвертирующего выхода парафазного элемента 8. Таким образом, устройство половину периода повторения импульсов 25 замкнуто через контролируемый элемент 12 и половину периода повторения импульсов - минуя его, в результате чего период...

Номер патента: 725049

Опубликовано: 30.03.1980

Авторы: Костромин, Кувшинов, Мео, Ракова

МПК: G01R 31/317

Метки: к-моп, микросхем, проверки, типа, цифровых

...микросхему 6. Элемент сравнения выполнен на стандартном К - МОП вентиле. Логический преобразователь 2 с индикатором выполнен, например в виде сигнатурного анализатора.Пассивный нелинейный двухполюсник 3 включает в себя диоды 7 и 8 и резисторы 9 и 10 лВ качестве логического преобразователя с индикатором может быть также использован частотомер. Вход зонда при проверке цифровы49 3 7250"микросхем подключают к выходу проверяемой .микросхемы 6. Эквивалентная схема К - МОП " вентипя по выходу представлена в виде двухключей 11 и 12, работающих в противофазе и имеющих внутреннее сопротивление, опреде.ляемое резисторами 13 и 14. Нелинейный пас.снвный двухполюсник 3 и резистор 5 создают нагрузку для проверяемой микросхемы 6. Для...

Номер патента: 725050

Опубликовано: 30.03.1980

Авторы: Жукова, Шкарлет

МПК: G01R 33/00

Метки: феррозондов

...фиг, 3,Феррозонд (фиг. 1) содержит подложку 1и сердечник 2.Устройство для реализации предлагаемогоспособа (фиг, 2) включает сердечник 2, ваннус электролитом 3, источник 4 постоянного то.ка с регулятором, систему 5, создающую постоянное магнитное поле, герметичную каме.ру. 6 для фиксации подложек. Герметичнаякамера 6 содержит прокладку 7, крышку 8,пневмоуплотнение 9, корпус 10, токоподвод 1и штуцер 12,Предлагаемый способ реализуется следующим образом.Подложки 1 механической основы сердечников выполняют в форме усеченных цилиндров, плоскую часть боковой поверхности которых полируют и обеэжиривают, после чего- помещают в герметичную камеру 6, Для фиксации подложки 1 укладываются в ячейки корпуса 10, Крышка 8 герметичной камеры 6 име" ет...

Номер патента: 725051

Опубликовано: 30.03.1980

Авторы: Мазур, Мальцев, Цысецкий

МПК: G01R 33/02

Метки: магнитометр, феоррозондовый

...подключен к измерительной обмотке феррозонда.На чертеже представлена блок-схема феррозондового магнитометра.Устройство содержит генератор возбуждения 1, феррозонд 2, полосовой фильтр 3, синхродетектор 4, нуль-орган 5, например операционный усилитель с большим коэффициентом усиления по измеряемой величине, инвертор 6, разрядный ключ 7, интегрирующий конденсатор 8, зарядный ключ 9, источник постоянного тока 10, элемент, регулирующий ток отрицательной обратной связи 11, измерительный прибор 12. Причем нуль-орган, инвертор, ключи, интегрирующий конденсатор образуют следящую систему 13,Феррозондовый магнитометр работает следующим образом,Феррозонд 2, имеющий обмотку возбуждения и измерительные обмотки, расположенные на двух магнитопроводах...

Номер патента: 725052

Опубликовано: 30.03.1980

Автор: Сумачев

МПК: G01R 33/02

Метки: магнитного, магнитов, постоянных, потока

...4 подключены к регистрирующему прибору 6. Выводы 7 катушки 3 подключены к источнику переменного тока 8. Испытуемый магнит 9 установлен одним из полюсов на среднюю часть магнитопровода 1.Измерение магнитного потока испытуемого магнита производится следующим образом.Магнит 9 размещается любым полюсом на поверхности центральной части магнитопровода. Магнитный поток магнита замыкается через магнитопровод 1, при этом в зазоре магнитопровода под влиянием взаимодействия Постоянного магнитного поля и электромагнитного поля цилиндрической катушки 3, запитанной от источника переменного тока 8, возбуждаются механические колебания катушки 3, Катушка 3, жестко связанная с подвижным концом пьезоэлемента 4, своим колебательным движением...

Номер патента: 725053

Опубликовано: 30.03.1980

Авторы: Демчук, Кордонский, Прохоров, Шульман, Щекинова

МПК: G01R 33/12

Метки: намагниченности, сред, текучих

...контецнер в немвыполнен в виде герметичного спиральногоканала, подключенного к источнику расхода15 среды через гидромагистраль, ц составлениз немагцитцого сердечника с винтовой нарезкой ц цилиндрического корпуса, плотноохватывающего сердечник.На чертеже изображен контейнер ц прп 20 мыкающие к нему узлы устройства.Контейнер 1 представляет собой цилиндрический корпус, несущий измерительнуюобмотку 2. В корпусе уплотнен сердечник 3со спиральной нарезкой. Спиральный канал,."5 образованный зазором между поверхностьюдна намотки сердечника и внутренней поверхностью корпуса соединен с источникомрасхода среды через гидромагцстраль 4.Контейнер размещен внутри каркаса 5, наЗО котором расположены приемные катушки 6Заказ 535/19 Изд28 Тираж 1033...

Номер патента: 725100

Опубликовано: 30.03.1980

Автор: Михайленко

МПК: G01R 27/26, H01G 5/01

Метки: активной, проводимости

...перемещения 14, Стакан 15соединяет электроды 2 и 4.Электрическая схема предлагаемого устройства представляет. собойпоследонательную ВС-цепочку (н крайних положениях подвижнйх электродов) или две - в промежуточных,Которые соединены параллельно, Когдаэлементы устройства расположены так,как это изображено на чертеже, проводимость (О) между электродами,1 и 2 (то же между электродами3 и 4) определяется величинами параметров последовательной ВС-цепочки, 1которая состоит из двух последовательно включенныхпосредством резистора конденсаторов, образованныхэлектродами 2, 8 и 1, 7. Тогда проводимость этой цепочки определяетсяиз формулы(О 20 йцР Са -, (1)1 7, дттТГ1где В - величина сопротивления регистра 11;М - круговая частота...
