G01R — Измерение электрических и магнитных величин

Номер патента: 506813

Опубликовано: 15.03.1976

Авторы: Масенков, Мельников, Рыжевский, Трифонов, Царьков

МПК: G01R 31/28

Метки: блоков, динамических, параметров, электронных

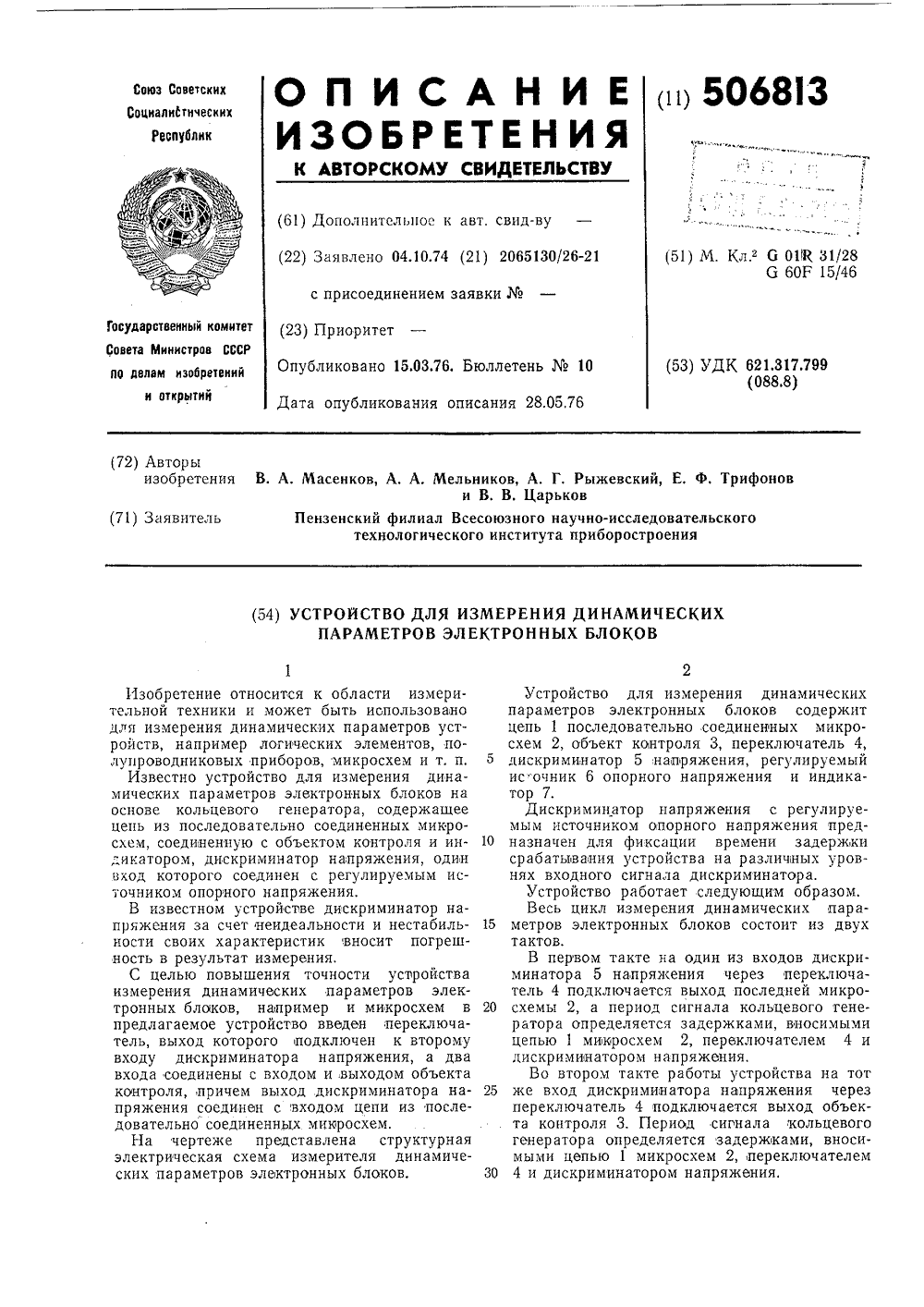

...Устроиство для измерения динамических параметров электронных блоков содержит цепь 1 последовательно соединенных микросхем 2, объект контроля 3, переключатель 4, дискриминатор 5,на 1 пряжения, регулируемый ис очник 6 опорного напряжения и индикатор 7.Дискриминатор напряжения с регулируемым источником опорного напряжения предназначен для фиксации времени задержки срабатывания устройства на различных уровнях входного сигнала дискриминатора,Устройство работает следующим образом.Весь цикл измерения динамических параметров электронных блоков состоит из двух тактов.В первом такте на один из входов дискриминатора 5 напряжения через переключатель 4 подключается выход последней микросхемы 2, а период сигнала кольцевого генератора определяется...

Номер патента: 506814

Опубликовано: 15.03.1976

Авторы: Афанасьев, Порфиров, Прищепо

МПК: G01R 33/02

Метки: вектор-магнитометр

...устройство, Устройство содержит феррозонды 1, 2 и 3 с корректирующими обмотками, установленные взаимно перпендикулярно на платформе, измерительный канал 4, ориентирующие каналы 5 и 6, интегрирующие звенья-серводвигатели 6 и 8, потенциометры 9 и 10, интегрирующее звено 11, избирательные усилители 12, 13 и 14, включенные параллельно входам интеприрующих звеньев 7, 8 и 11 каналов 5, 6 и 4, а выходы усилителей подключены к корректирующим обмоткам феррозондов 1, 2 и 3, причем нижняя частота среза частотных характеристик усилителей 12, 13 и 14 выше верхней граничной частоты колебаний платформы.Устройство работает следующим образом.Платформа с феррозондами автоматически ориентируется в пространстве таким образом, что ось чувствительности...

Номер патента: 506815

Опубликовано: 15.03.1976

Авторы: Гордиенко, Ковалев, Муратов, Навозов

МПК: G01R 33/12

Метки: магнитопроводов, сортировки

...устройство.5 Устройство состоит из последовательно соединенных программного блока 1 и коммутатора 2, второй вход которого подключен к источнику 3 питания, а выход в к намагничивающим обмоткам 4 испытуемых сердечников 10 5, которые через переключатель 6 последовательно соединены с одной из намагничивающих обмоток 7 эталонных сердечников 8, последовательно соединенных усилителя 9, амплитудного селектора 10, временного селекто ра 11, блока индикации 12, причем вход усилителя 9 подключен к считывающим обмоткам 13 испытуемых сердечников 5, которые через переключатель 6 соединены встречно с одной из считывающих обмоток 14 эталонных 20 сердечников 8, а второй вход временного селектора 11 подключен к выходу программного блока 1,Устройство...

Номер патента: 507823

Опубликовано: 25.03.1976

Автор: Скрипник

МПК: G01R 17/06

Метки: автокомпенсационный, величин, измеритель, физических

...выключателей подключены к генератору прямо 1 а угольного напряжения.На чертеже представлена функциональнаясхема автокомпенсационного измерителя.Предлагаемый измеритель содержит первичный преобразователь (дачик) 1, дели,тель напряжения 2, автоматический выл е.ключатель 3, генератор поямоугольного.напряжения 4, усилитель переменного напряжения 5, фазочувствительный выпрями:тель 6, автоматический выключатель 7, 25 обратный преобразователь электрического диапазон личин в тциособенно удности в раэователей. енсировать ы, электриешения труди ослабление не,т тр ком диап роком динамиче больших эначени конструировании Поэтому непоср большие давлени, возник обратных дственно рео м моментые поля, иое делени с ре ие и и но, Предварител физических...

Номер патента: 507824

Опубликовано: 25.03.1976

Авторы: Андреева, Ванюрихин, Сапон, Тронько

МПК: G01R 19/10

Метки: сигналов, сравнения, электрических

...потока на выходе анализатора 6от электрического модулирующего сигналаячейки Фарадея 4 при скрещенном положениио(под углом 90 ) осей главного пропускания поляризатора 3 и анализаторе 6; на Мфиг, 2,б - та же зависимость при рассогласованных осях главного пропускания отскрещенного положения,Работа устройства заключается в следуЗОИзлучение источника 1 преобразуетсяколлиматором 2 в параллельный пучок изатем проходит через поляризатор 3, ячей,ки Фарадея 4, 5 и анализатор 6 на фотойриемник 8. Пройдя поляр .затор 3, иэлу- Збчейие линейно поляризуется, а с помощьюячейки фарадея 4 модулируется по углуповорота плоскости поляризации.В исходном положении осн главногопропускания поляризатора 3 и анализатора Юо6 должны быть выставлены под углом...

Номер патента: 507825

Опубликовано: 25.03.1976

Авторы: Абзианидзе, Лавров

МПК: G01R 19/22

Метки: выпрямитель, измерительный, регулируемый, фототиристорный

...управляют также работой фазосдвигаюшей схемы 14, с выхода которой сопряженные импульсы, сдвинутые на половину 30периода питающего напряжения, управляютмоментами включения тиристоров другогоплеча мостовой схемы 10 и 11.При отсутствии входного управляющегосигнала все тиристоры включаются в мо- р 5мент амп штудного значения анодного напряжения. Как показано на фиг. 2 а тиристор включается одновременно с тиристором 1 1, .но его ток имеет полярность, противоположную току тиристора 1 1, 40Аналогично тиристор 9 включается одновременно с тиристором 10, и его токимеет полярность, противоположную токутиристора 1 О. В итоге на нагрузке 1 3выпрямленные разнополярные пульсации 45оказываются взаимно скомпенсированнымии выходной ток равен...

Номер патента: 507826

Опубликовано: 25.03.1976

Авторы: Кабанов, Лукин, Шкирятов

МПК: G01R 23/06

Метки: дискриминатор, задержки, несущей, огибающей, фазы

...выходы смесителей 5 и 6 подключены ко входам узкополосных фильтров 7 и 8, а 2 выход фазового детектора 9 непосредственг 0 / 26 другой стороны, составляющая управляющего сигнала фазового детектора 9, соответствующая частоте коммутации, сглаживалась в блоке оценки сигнала синхронизации 12, 5При этих условиях усредненный сигнал пропорционален:(Я) (2) лд =д 2 дф " - де ф сЯ12 ЮОтсюда следует, что в режимесинхронизации, когда разность фаз стремится к нулю, оценка фазы сигнала синхронизации в блоке оценки сигнала синхронизации 12 практи .ески не зависит от нормальных 15 ошибок,вызываемых неидентичностью и нестабильностью фазовых характеристик узкополосных фильтров 7 и 8, а также нестабильностью нуля фазового детектора 9,Таким образом, при...

Номер патента: 507827

Опубликовано: 25.03.1976

Автор: Недашковский

МПК: G01R 23/10

Метки: частотно-цифровое

...Следовательно, по окончании вре.мени счета число, записанное в счетчике, будет равноИ(-) О Х фСЧ фО фХ -ф фрт.е, в счетчике оказывается записанным числовой эквивалент измеряемого параметра в дополнительном коде,Ю Таким образом, если, измеряемый параметр имеет положительное значение, счетчик в процессе счета переполняется, устанавливая триггер 6 в состояние, соответствующее положительным значениям ХРезультат измерения оказывается записанным и счетчике в прямом коде,В этом случае запуск генератора пилообразного напряжения 14 осуществляетсяв момент установки распределителя импульсов 21 в состояние "О". При этом сигнална выходе генератора 14 возрастающий.Этим достигается прямое соответствие между последовательностью импульсов (О, 1, 28, 9...

Номер патента: 507830

Опубликовано: 25.03.1976

Авторы: Арбузов, Фельдберг, Чернецов

МПК: G01R 27/00

Метки: двухполюсников, нерезонансных, параметров, пассивных, преобразования

...вход усилителя 7, в цепь обратной связи которого включена емкость С , причем С =С . (1)/1Если пренебречь идеальностью усилителя 7, то ток, текуший через двухполюсник, равен току, текущему через емкость С в напряжение на выходе усилителя 7 равно напряжению на емкости С двухполюсника1.-)то напряжение постугает на вторую вторичную обмотку трансформатора напряжения, где оно сулмируетсл с напряжением питаннл; результат суммирования имеет внд: 1ф1 вС1а (6щс,фГрГС учетом выражения (1) получим11+,)вС 36 Ъ 3 3ф 1 1 щс 1+. Иэ анализа выражения (4) следует,1что йскусственнымпутем получено напряг жение на нреобрвэуемой проводимости исследуемого двухполюсника.Это напряжение используется в качестве опорного для разложения тока, текуще.го через...

Номер патента: 507832

Опубликовано: 25.03.1976

Авторы: Баромыкин, Лиренман, Сви

МПК: G01R 27/18, G01R 31/02

Метки: изоляции, разрядов, силовых, трансформаторов

...датчика тока, а другой - напряжения, причем выход каждого из датчиков дпяобеспечения сравнения тигнапов т них втоответттвующих фазах и амплитудах подкпючен к измерительной схеме через фаэорегулятор и аттенюатор.На чертеже изображена схема уттройттва,Обмотка испытуемого трансформаторе 1подкпючена к источнику высокого напряжения 2 через датчик тока 3, выполненный в виде трансформатора тока. К этол ке цениподключен датчик напряжении 4, выходыдатчиков через фаэорегулиторы 3 н Ьтченюеторы 6 подключены к иэмерительюй схеме 7выход которой соединен т указателем 8.Устройство работает тпедутошим образом.Сигналы помех датчиков нри помощи фазоврашатепей к аттенюаторов регулируютсятак, чтобы на входе измерительной схемы э они оказывалить равными...

Номер патента: 507834

Опубликовано: 25.03.1976

Авторы: Афонин, Брауде, Коваленко, Шалыт

МПК: G01R 31/11

Метки: линии, места, повреждения, расстояния, электропередачи

...и усилителя 12. Синхронно с этими импульсами генератор 11 зондирующих импульсов посылает зондирующие импульсы через систему присоединения в обслуживаемую линию электропередачи, Отраженные от места повреждения импульсы попадают в предусилитель 13, усиливаются и поступают в усилитель 12 с изменяющимся коэффициентом усиления, С выхода усилителя 12 через ограничитель 17 импульсы поступают на блок накопления, состоящий из сумматора 14, линии задержки 15 и усилителя 16. По окончании заданного числа циклов зондирования счетчик 9 вырабатывает импульс, запускающий одновибратор 18, ко торый задерживает опрокидывание триггера 5 на время, равное длительности зондирующего импульса. Триггер 5 снимает запрещающий сигнал с блокинг-генератора 19,...

Номер патента: 507835

Опубликовано: 25.03.1976

Авторы: Нагинаева, Финогенов

МПК: G01R 31/28, G06F 17/00

Метки: проверки, соединений, электрических

...5 и 6 записаны коды двух соседних точек, Информация,содержащаяся в регистрах 5 и 6,расшифровывается дешифраторами 18 и 9, икоммутаторы 10 и 11 присоединяются ксоответствующим точкам на плате. Так каквсе изолированные точки, включая и точки"начало цепи", должны быть изолированы,в денном случае необходимо определитьимеется ли гальваническая связь междукоммутаторами 10 и 11, соединеннымиточками. Если из коммутатора 11 в блок12 управления приходит сигнал, свидетельствующий о наличии гальванической связи между звкоммутированными точками, блок12 управления фиксирует неисправность(наличие лишней связи) и вылает командуна печать в блок вывода 13.:Об окончаниипечати свидетельствует сигнал, прихоряшийиэ блока вывода 13 в блок 12...

Номер патента: 508663

Опубликовано: 30.03.1976

Авторы: Ананьев, Звонов, Пунгин, Савин, Семенихин, Симаненок

МПК: G01B 7/14, G01R 27/26

Метки: емкостных, измеритель, параметров

...высокой частоты, и частота колеоанцй генератора определяется емкостью контактной 30 пары.508663 Подп испо ЦНИИПИ Заказ 107614 Изд.121 Тираж 864 Типография, пр, Сапунова, 2 3В момент разрыва контактов с них снимается импульс, запускающий одповибратор 5 и через элемент ИЛИ 6 одновибратор 7, Одновибратор 5 формирует импульс длительностью, большей, чем время перемещения контактов в положение разомкнуто. Одновибратор 7 формирует импульс меньшей длительности и подает его на селектор 8. Селектор открывается и пропускает сформированный и пониженный по частоте сигнал генератора 1 па вход реверсивного счетчика 9. Направление счета реверсивного счетчика задается триггером 10, который срабатьгвает от,переднего фронта разрешающего импульса с...

Номер патента: 508743

Опубликовано: 30.03.1976

Автор: Браверман

МПК: G01R 13/10

Метки: матричным, осциллограф, экраном

...и записывает логическую единицу вячейку памяти устройства 4, лежащую в пересечении выбранной строки и адресного столбца устройства 4, коммутируемого в этот момент коммутатором 7. После окончания записи сигналом, приходящим с последнего кас.када коммутатора 7, схема 8 переводится всостояние, при котором осуществляется воспроизведение. При воспроизведении по сигналу из схемы 8 перестает работать преобразователь 2, а на тактовый вход коммутатора 7начинают поступать тактовые импульсы воспроизведения.Сигналы с лежащих на сканируемом адресном столбце ячеек памяти, в которых былазаписана логическая единица, подаются через усилители 5 на строки экрана 6,Однократно записанная информация многократно воспроизводится на экране. Для наблюдения...

Номер патента: 508744

Опубликовано: 30.03.1976

Авторы: Алиев, Цоглин, Шайн

МПК: G01R 17/02

Метки: автокомпенсационное, дляизмерения, помехи, синфазной, состовляющейсинусоидального, фонеквадратурной

...управлениязапускает генератор 2 (диаграмма 1 фиг. 2),который вырабатывает компенсирующее напряжение. Одновременно начинает работуВИП 5. Сравнение Уи 2/, происходит вмомент 1=1, . В этот момент схема сравнеРция формирует импульс (диаграмма 2 фиг. 2).Интервал времени от момента запуска развертки до момента 1=-1 р равный численно 1 ц преобразуется в код преобразователем 5.тВ момент 1= - устройство управления 74вырабатывает короткий импульс (диаграмма 3, фиг. 2), отпирающий на время его длительности электронный ключ 6. Если 1,р ф;то этот импульс не совпадаег с импульсомсхемы сравнения 1, Затем Г 1 ПНК 8 преобразует в код напряжение с выхода делителянапряжения 4.Перед началом следующего цикла преобразования ВИП 5 установит коэффициент...

Номер патента: 508745

Опубликовано: 30.03.1976

Авторы: Гриневич, Журавлев, Карандеев

МПК: G01R 17/10

Метки: автоматических, мостовпеременного, подекадно-следящего, уравно-вешивания, цифровых

...конденсаторы 26 и 27. Токи, протекающие через модуляционные конденсаторы 26 и 2, подаются на обмотку 10. Модуляторы 14 и 15 выполняются таким образом, что при работе только модулятора 14 ток через образцовую реру 8 изменяется на величину, соответствующую трем шагам уравновешивания, а при работе только модулятора 15 - на величину, соответствующую четырем шагам уравновешивания. Модулятор 14 управляется детектором равновесия 13, а модулятор 15 - детектором равновесия 13 - и счетчиком тактов 28 (двоичный трех- разрядный счетчик импульсов), В зависимости от состояния счетчика тактов модулятор 15 может работать противофазно или синфазно с модулятором 14, или быть выключенным во время работы модулятора 14. Таким образом, при работе...

Номер патента: 508746

Опубликовано: 30.03.1976

Автор: Карандеев

МПК: G01R 17/10

Метки: мост, переменноготока, цифровой, экстремальный

...объем измерения 22, образцовую индуктивность 23, модуляционное сопротивление 24, сопротивления 25, 26, 27.Обмотка 5 основного трансформатора напряжения 2 и вторичная обмотка 13 промежуточного трансформатора 11 выполнены декадно-регулируемыми. Входы вычитающего устройства соединены через сопротивления 25 и 26 с дополнительной обмоткой 7 основного трансформатора 2 и обмоткой 5, число витков которой соответствует значению дополнительного параметра, а выход вычитающего устройства соединен с первичной обмоткой модуляционного трансформатора 21, выход модулятора 10 подключен через модуляционное сопротивление 24 к обмотке 16 компаратора токов 14. Вход экстремального детектора равновесия 18 подключен к указательной обмотке 17 компаратора токов...

Номер патента: 508747

Опубликовано: 30.03.1976

Авторы: Костюк, Кочан, Саченко

МПК: G01R 17/20

Метки: постоянного, потенциометр

...- 8 и 16 - 7, 16 - 6 и 16 - 5, 16 - 4 и 16 - 3, 16 - 2 и 16 - 1 вспомогательной платы подключены, соответственно, механически связанные между собой и щеткой основной платы декады 17 щетки дополнительных плат второй декады наложения токов с резисторами, значения сопротивлений которых подобраны так, что эквивалентное сопротивление между точками 18 и 19 Рз, 9 схемы для вышеназванных пар контактов вспомогательной платы в процессе измерения остается практически постоянным. Контакты дополнительных плат, соответствующие конечным положениям своих щеток, через резистры 20, 21, 22, 23, 24, значения сопротивлений которых подобраны пз условия постоянства эквивалентного сопротивления Яв, и при любых положениях щетки первой декады наложения 16 и...

Номер патента: 508749

Опубликовано: 30.03.1976

Автор: Куштуев

МПК: G01R 23/16

Метки: сигнала

...сумматор 3 и амплитудный селектор 4.Работает устройство следующим образом, На вход пиковых детекторов одновременно поступает обрабатываемый сигнал, представляющий собой периодическую двухполярную функцию. Пиковые детекторы вырабатывают отметки в моменты появления пиковых значений положительной и отрицательной полярности, а также отметки появления нулевых значений функции при положительном и отрицательном знаке производной, синхронизованных с помощью генератора строб-импульсов стабильной частоты (На схеме не указан).С помощью линий задержки все нечетные отметки совмещаются с нечетными строб-импульсами. Период строб-импульсов выбирают заведомо больше, чем ожидаемый период меток, так что все четные метки появляются раньше, чем...

Номер патента: 508750

Опубликовано: 30.03.1976

Авторы: Батт, Блатов

МПК: G01R 23/16

Метки: сигналов, шириныспектров

...После де 15 тектирования с помощью детектора 4 и усиления видеоусилителем 5 напряжение, характеризующее спектральную плотность, поступает на пороговую схему 6, срабатывающую приопределенных, заранее заданных уровнях (на 20 пример, 0,5 от максимального). В результатена выходе пороговой схемы 6 формируетсястроб, соответствующий времени перестройкипанорамного гетеродина 2 в пределах шириныспектра сигнала. Этот строб подается на уп 25 равляющий вход счетчика импульсов 7, работающего только на интервале строба. Одновременно изменяющееся по частоте напряжение панорамного гетеродина 2 подается насмеситель 8, На второй вход этого смесителя30 подается импульсное напряжение генератора508750 8 хОФ остави гель А. Беляев Техред Т. Лященко(орректор А...

Номер патента: 508751

Опубликовано: 30.03.1976

Авторы: Бармин, Галкин, Питиримов, Смеляков

МПК: G01R 23/16

Метки: измеритель, коэффициента, нелинейныхискажений

...фазы первой гармоники этого сигнала, которые по окончанию первого периода подаются на перестраиваемыс лели тель 4 и фазовращатель 5 блока 6 формирования опорного напряжения. При этом запрещающим потенциалом с программного устройства 1 закрывается схема 2 совпадения, а разрешающим - открывается схема 7 сов падения и исследуемый сигнал поступает на вход блока 6 формирования опорного напряжения основной частоты. По окончании второго периода исследуемый сигнал через открытую схему совпадения 8 подается ца не инвертирующий вход устройства 9 сравнения, а на его инвертирующий вход поступает компенсационное напряжение с блока 6 формирования опорного напряжения, Действующее значение напряжения некомпенсацпи на вхо де устройства 9...

Номер патента: 508752

Опубликовано: 30.03.1976

Авторы: Барьюдин, Лейтман

МПК: G01R 25/00

Метки: быстродействующий, постоянноенапряжение, преобразовательфазового, сдвига

...4, 5, 6, 8 и 10 проводятся фюрмированне и запоминание кода, прюпорциюнального периоду входного сигнала Т.Запомненные в регистрах 9 и 10 коды Л и Л можно связать соответственно с М и Т следующими соотношениямиЛ 1, =Л 11,Л 2 = Т 1 ги (1) где 1, - частота выходного напряжения генератора импульсов.Эти коды преобразовываюгся в пропорциональные им проводимости Ои д,= КЛг = КЛ 11.д 2 = К Л 2 - К Т 1 (2) где К - коэффициент пропорциональности.Выходное напряжение преобразователя получается на выходе усилителя 13 пос 1 оянного тока, на вход которого через блок 11 проводимюсти подключено эталонное напряжение У , а в цепь отрицательной обратной связи включен блок 12 проводимости.Для выходного напряжения преобразователя Упри большом...

Номер патента: 508753

Опубликовано: 30.03.1976

Авторы: Федоров, Человечков

МПК: G01R 25/00

Метки: фазометр, цифровой

...6 поступает на счетный вход реверсивного счетчика 11 с порогом срабатывания У,рб. Вентиль 6 управляется формирователем 10 временной базы, задающим число периодов частоты й, в течение которых информация проходит на счетный вход реверсивного счетчика 11.В качестве синхронизирующего устройства используется генератор счетных импульсов. Выходной потенциал делителя 9 частоты, вырабатывающего сетку частот, поступает на вход формирователя 10 временной базы и триггера 16 квадратурной схемы 13. Квадратурная схема вырабатывает два прямоугольных напряжения, изменяющихся с частотой Я и сдвинутых по фазе на л/2. Напряжение, снимаемое с триггера 15, имеет фазу 0 и используется для возбуждения исследуемого четырехполюсника 23. Выходное напряжение...

Номер патента: 508754

Опубликовано: 30.03.1976

Авторы: Малахова, Секин, Смирнов, Хайзерук

МПК: G01R 27/16

Метки: параметровкабеля, постоянному, прибор, связи, току

...котордиолампа; коммутирующегоблока питания 9.Принцип действия прибора зак;почаетсяследующем.В одно из плечя цепь, коротко це.После подключения кабельной цепи произодят балансировку моста магазином сопроивлений, включенным в одно из плеч моста. Балансировка контролируется по индикатору тока, включенному в диагональ моста. В ту же диагональ включен усилитель постоянного тока (УПТ), на выходе которого включено реле Р имеющее две обмотки с одинаковым числом витков, включенные встречно. При равенстве токов в коллекторах УПТ (ПП 1, ПП 2), результирующее электромагнитное по. ле, создаваемое токами, равно нулю. В случае изменения сопротивления кабельной цепи про 508754исходит разбалансировка моста, что приводит к появлению результирующего...

Номер патента: 508755

Опубликовано: 30.03.1976

Авторы: Кукин, Мартяшин, Морозов, Шляндин

МПК: G01R 27/26

Метки: код, конденсаторов, параметровэлектрических

...9 ис 20 следуемый конденсатор 10, переключатель 11,резистор 12, дифференциальный усилительпостоянного тока 13.Для случая преобразования емкости конденсатора переключатель 4 соединяет рези 2 э стор 12 с опорным резистором.Если ключ 6 открыт, преобразователь генерирует колебания с периодомТг = 4 С,.(Ло - Р - Р)где ,. - емкость исследуемого коцденсато.30 ра,Яо - резистор 3,Й - резистор 12,Я - сопротивление потерь исследуемогоконденсатора.После закрывания ключа период гвнерируемых колебаний определяется выражениемТ=4 С(РО - Й л Юол )где Р - опорный резистор.Влок управления работает таким образем, что ключ перекоммутируется после каждого периода генерируемых колебаний.На фиг. 2 приведены временные диаграммы получающихся при этом...

Номер патента: 508756

Опубликовано: 30.03.1976

Автор: Потапов

МПК: G01R 27/26

Метки: диэлектриков, диэлектрическойпроницаемости, жидких

...в левом положении, а переключатель 5 - в верхнем положении.После изменения геометрии, а следовательно, и емкости измерительной ячейки 8 осуществляется настройка измерительного контура 1 в резонанс с помощью магазина емкостей 10 и перенос этой емкости в контур измерительного генератора б аналогично процессу, описанному выше. При этом делается отсчет частоты измерюьльного гене ратора б.Затем измерительная ячейка вакуумируется, и емкость этой ветви переносится в контур измерительного генератора.Величина диэлектрической проницаемости в единицах емкости рассчитывас:,тся по формуле; где С,. - начальная емкость ветви незаполненной ячейки до измененияее геометриями (первое фиксированное положение);С. - емкость ветви с незаполненнойячейкой...

Номер патента: 508757

Опубликовано: 30.03.1976

Автор: Яковлев

МПК: G01R 29/00

Метки: «нулей», выделения, однофазногопеременного

...выделения нул переменного напряжения, сод полупериодный выпрямитель лем, транзистор и нагрузку,тем, что, с целью обеспечения знстора в импульсном режиме ЗО ия входного сигнала в качесодпоф азного ащее двухогр аничите.личающееся боты тран- использова- источника Изобретение относится к области измерительной техники.Известно устройство выделения нулей однофазного переменного напряжения, садержащее двухполупериодный выпрямитель сограничителем, транзистор и нагрузкуОднако работа триода большую часть полупе 1 риода в насыщенном состоянии вызьеваетпонижение надежности устройства и понышенный расход попребляемой мощности отисточника питания из-за бесполезногосеивания этой мощности в течение болчасти полупериода в виде тепла транзр ам.Цель...

Номер патента: 508758

Опубликовано: 30.03.1976

Авторы: Альтшулер, Гапон, Ефремов, Рой

МПК: G01R 31/08

Метки: всех, изоляции, линии, местаповреждения, проводовкабельной

...входная обмотка 3 магнитного модулятора, к концам 4 этой пары подключена вспомогательная линия, к концам 2 которой подключена входная обмот ка 5 магнитного модулятора, Входные обмотки для токов, создаваемых батареей 1, включены встречно, соответственно магнитные потоки, создаваемые во входных обмотках 3 и 5 магнитного модулятора токами 11 и 12, вза ычитаютс тока 1,индикато гнитных .е,натообразо имно в личину ний на ство м 11 и 12Таки 1 Ям + об т + 21 х) - 1 121всп + Мв 21 х) 1 в- величина сопротивления,набранного на магазине; =Лоб - ОМИЧЕСКОЕ СОПРОТИВЛЕНИЕвходной обмотки;Рс, - омическое сопротивленпеодного провода поврежденной четверки;Р,. - сопротивление до местаповрежденияРооп - сопротивление одного провода вспомогательной линии....

Номер патента: 508759

Опубликовано: 30.03.1976

Авторы: Кискачи, Шалыт

МПК: G01R 31/08

Метки: воздушных, изолированной, компенсированных, линияхв, места, нейтралью, однофазногозамыкания, сетях, сетяхс

...месте замыкания, то 5 большая часть тока в месте замыкания, следовательно, и большая часть его высших гармоник растекается по емкостям неповрежденных фаз всех присоединений.Таким образом, в режиме замыкания на 0 землю на неповрежденном присоединенииимеются наибольшие уровни высших гармоник в токах неповрежденных фаз, обусловленные емкостями этих фаз по отношению к земле, причем уровни гармоник практически равны между собой (при металлическом замыкании уровень гармоник поврежденной фазы неповрежденного присоединения равен нулю, так как емкость этой фазы по отцошепшо к земле закорочеца замыканием ца землю).На поврежденном присоединении имеются равные уровни гармоник в токах двух неповрежденных фаз, а в токе поврежденной фазы от питающего...

Номер патента: 508760

Опубликовано: 30.03.1976

Авторы: Давыдов, Захаров

МПК: G01R 31/265, H01L 21/66

Метки: бесконтактный, вполупроводниках, заряда, измеренияконцентрации, носителей, свч4

...коэффициента отражения соответствует значению магнитного поля, при котором дейсдаительцая часть фогтовской диэлектрической проницаемости становится приблизительно равной диэлектрической проницаемости свободного пространства (фогтовская диэ геквричеокая проницаемость - диэлектрическая проницаемость в плоскости, перпендикулярной напраыенггю напряженности магнитного поля). Нижний предел измерения концентраций ограничивается условием первым (т. е, ырт" 3), а верхний - величиной магнитного поля и длиной СВЧ-волны.При использовании магнитных полей до 200 кэ и СВЧколебаний с длиной волны от 1 мм до 3 см значения измеряемых концентраций при температуре 77 К в материалах и-типа лежат в цгггврвале 1 О" - 5 1 О" см - " (для аггтггмоггида и...
