G01R — Измерение электрических и магнитных величин

Номер патента: 620920

Опубликовано: 25.08.1978

Авторы: Аверкиев, Колосков, Хвостов

МПК: G01R 33/00, G01V 3/38

Метки: компенсации, магнитных, магнитометра, носителя, помех

...блок 6 преобразования координат, ариф.координат сигнала с блока 1 вспомогательных компонентных магнитометров. Каждая нз указанных составляющих может быть скомпенсирована с помощью одного испол нительного органа - блока 8 ввода коэффициентов на одном магнитном курсе. Формула изобретения 1 ОУстроиство для компенсации магнитныхпомех носителя магнитометра, содержащее блок вспомогательных компонентных магнито.метров, дифференцнрующий блок и блок распределения, входы которого соединены с выходами блока вспомогательных компонентных магнитометров как непосредственно, так и через дифференцирующий блок, а также катушки компенсации, связанные с выходами распрв делительного блока, отличающееся тем, что, с целью повышения точности компенсации, 20 в...

Номер патента: 620921

Опубликовано: 25.08.1978

Автор: Зайцев

МПК: G01R 33/00

Метки: геомагнитного, поля, элементов

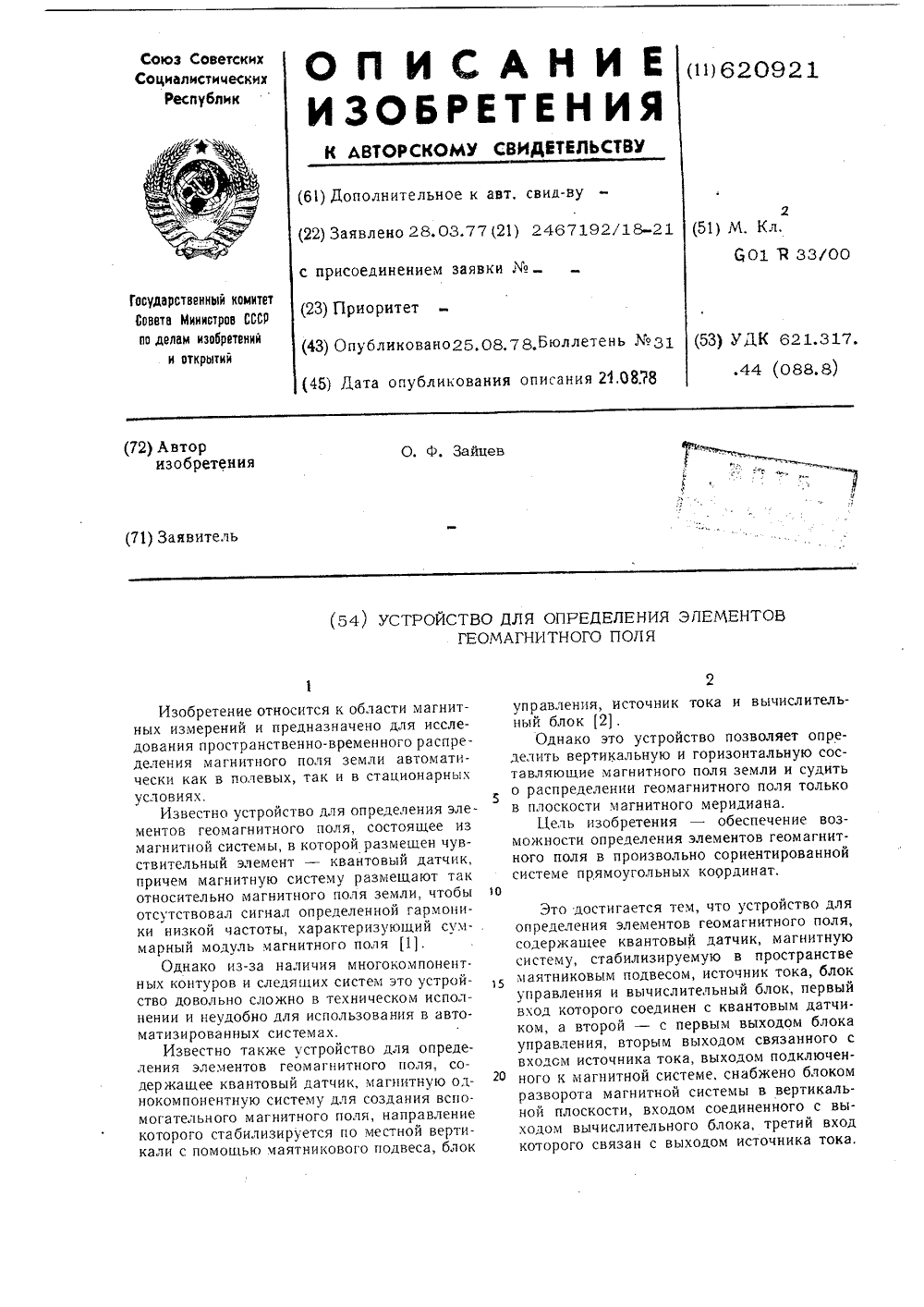

...устройства,Устройство содержит квантовый датчик 1, магнитную систему 2, стабилизируемую в пространстве маятниковым подвесом 3, источник тока 4, блок 5 управления, вычислительный блок 6, первый вход которого соединен с квантовым датчиком 1, а второй - с пер вым выходом блока управления 5, вторым выходом связанного с входом источника тока 4, выходом подключенного к магнитной системе 2, а также блок 7 разворота магнитной системы 2 в вертикальной плоскости, вход которого соединен с выходом вычислительного блока 6. Третий вход вычислительного блока 6 связан с выходом источника тока 4.Устройство работает следуюшим образом. Маятниковый подвес 3 стабилизирует маг. нитную систему 2 в определенном положении в пространстве. По команде с...

Номер патента: 622014

Опубликовано: 30.08.1978

Авторы: Гицу, Голигорская, Долма, Заборовский, Зеликовский, Иойшер, Картышкин, Котрубенко, Фроймович

МПК: G01B 7/30, G01R 5/00

Метки: поворота, сигнал, угла, электрический

...для преобразованияНа фиг. 1 схематично изображен предложенный преобразователь; на фиг. 2 - график зависимости магнитосопротивления ЬЯлитого микропровода с жилой из спла- Ява В 1 - ЯЬ от угла поворота О вдоль его длины.Неподвижная магнитная система представляет собой два постоянных магнита с узкими полюсными наконечниками 1, Меж ду этими наконечниками размещена подвижная система 2, поворачивающаяся вокруг своей оси. В частности, в гальванометрических головках подвижная система представляет собой вращающуюся легкую рам ку с обмоткой из тонкого провода, По оси вращения располагается отрезок 3 литого микропровода с жилой из анизотропного полуметаллического материала, к концам которого присоединены гибкие токопроводы 4. 20 Отрезок...

Номер патента: 622015

Опубликовано: 30.08.1978

Авторы: Ковтонюк, Скрипник

МПК: G01R 17/06

Метки: автокомпенсационный, величин, измеритель, физических

...представлена функциональная схема предлагаемого устройства,Устройство состоит из преобразователя 1 физической величины в электрическое напряжение (ПФН), обратного преобразователя 2 электрического напряжения в физическую величину (ОП), усилителя 3 с автоматически регулируемым коэффициентом передачи, фильтра 4 нижних частот (ФНЧ), фазочувствительного демодулятора 5, усилителя 6 переменного напряжения, делителя 7 напряжения, управляемых электронных ключей 8, 9, генератора 10 прямоугольного напряжения, выход.:ого прибора 11 и схемы 12 сравнения.Работа устройства происходит следующим образом.Измеряемая физическая величина сравнивается с образцовой величиной в схеме 12 и их разность воздействует на ПФН 1. Образцовая величина создается ОП...

Номер патента: 622016

Опубликовано: 30.08.1978

Авторы: Волынский, Капиев, Нечаев

МПК: G01R 19/22

Метки: значения, измерительный, средневыпрямленного

...одного из логических элементов И, а выход логического элемента ИЛИ подключен к второму входу другого логического элемента И.622016 Формула изобретения Составитель В. Ваганов Техред Н. Рыбкина Корректор Н. федорова Редактор А, Купрякова Заказ 1824/12 Изд. Мо 608 Тираж 1080 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Подписное Типография, пр, Сапунова, 2 менты И, первый 10 и второй 11 счетчики,вычислительное устройство 12.Преобразователь работает следующимобразом,При подаче соответственно входного и инвертированного входного напряжений напервые входы компараторов 3 и 4 и сигнала с генератора 2 на вторые входы компараторов на выходе логического элементаИЛИ 5...

Номер патента: 622017

Опубликовано: 30.08.1978

Авторы: Голубев, Гордеев, Машкин

МПК: G01R 23/10

Метки: гармонического, сигнала, частоты

...в следующем.Входной сигнал по шине 24 поступает па формирователь 2 импульсов, который формирует импульсы, соответствующие моменту пересечения входным сигналом пулевого уровня напряжения.На вход реле 1 времени по шине 23 поступают два последовательных импульса, первый из которых определяет начало, а второй - окончание отсчета времени, Реле 1 ремени формирует импульс, который определяет время измерения частоты и открывает временной селектор 5. За это время количество импульсов, поступивших в счетчик 6, соответствует предварительной оценке частоты входного сигнала, Дешифратор отождествляет количество импульсов в счетчике 6 с номером частотного диапазона и формирует сигнал, который открывает один из вентилей 8 - 10.По заднему...

Номер патента: 622018

Опубликовано: 30.08.1978

Авторы: Вайчайтис, Килна, Прусаков

МПК: G01R 23/10

Метки: гармонического, сигнала, частоты

...3, счетчик 4 импульсов, блок 5 задержки, выходной регистр б, переключатель 7 пороговых уровней, реле 8 времени, формирователь 9 импульсов, блок 10 пересчета, триггер 11. На шину 12 подан измеряемый сигнал, а на шину 13 - командный сигнал. Выходной сигнал снимается с выходов 14, 1 О выходного регистра.11 ринцип работы описываемого устройства заключается в следующем,Входной измеряемый сигнал по шине 12 поступает на формирователь 1 импульсов пересечения порогового уровня, а командный сигнал по шшс 13 - на логический элемент ИЛИ 2 и триггер 11. Выходные импульсы формирователя 1 импульсов пересечений порогового уровня через открытый триггером 11 логический элемент И 3 поступают на счетчик 4 импульсов, который подсчтывает их количество за...

Номер патента: 622019

Опубликовано: 30.08.1978

Авторы: Кожевников, Корзунин, Рубцов, Чистяков

МПК: G01R 33/12

Метки: движущейся, магнитных, неоднородности, полосы, рулонной, свойств, стали, электротехнической

...кпервой измерительной катушке, дополни 25 тельно введен эталонный магнитопровод,выполненный в виде замкнутого кольца, расположенного вместе с контролируемой полосой во второй измерительной катушке,а также в первой измерительной катушке иЗО в первом памагничивающем соленоиде, приэтом второй и третий намагничивающие соленоиды включены встречно.На чертеже представлена структурная схема устройства.Устройство содержит контролируемую полосу 1, эталонный магнитопровод 2, первый соленоид 3, второй и третий соленоиды 4, первую измерительную катушку 5, вторую измерительную катушку б, блок 7 контроля, блок 8 питания, фазовый детектор 9, регистрирующий прибор 10.Устройство работает следующим ооразом.Движущаяся контролируемая полоса 1 материала...

Номер патента: 622020

Опубликовано: 30.08.1978

Авторы: Гринберг, Мисник, Низский, Табуйка, Хохлов

МПК: G01R 35/00

Метки: автоматической, измерительных, поверки, приборов, стрелочных

...причем входвидикона подключен к выходу блока управления через блок приращения радиусакруговой развертки, а выход видикона соединен с блоком анализа видеосигнала, одиниз выходов которого подключен к входублока определения координат оси вращенияуказателя, а второй - к входу блока определения координат штрихов и указателя,выходы которых соединены с блоком обработки информации, выход блока обработкиинформации подключен к входу блока упр авл ения.Источники информации,принятые во внимание при экспертизе1, Безикович А. Я, и др. Автоматизацияповерки электроизмерительных приборов,Л., Энергия, 1976, с. 204, рис. 5 - 5,2. Авторское свидетельство СССРХо 226718, б 01 К 35/00, 30.07,67. 3ходу блока управления через блок приращения радиуса круговой...

Номер патента: 622089

Опубликовано: 30.08.1978

Автор: Ковнацкий

МПК: G01R 23/16, G06F 17/14

Метки: анализатор, радемахера, спектра

...во второй, а в первый регистр записывается число, соответствующее значению функции- и снова сдвигается на 1 разрядов т8вправо. В последующий момент времени 1= - число из второго регистра 2 перенот4сится в третий, из первого во второй, а в первый регистр 2 сдвига записывается но/Твое значение функции- ). Таким обра 4)зом, в регистрах 2 фиксируются значенияфункции деленные.на Т,С выходов регистров 2 значения функции подаются попарно на вычитатели 3, на выходе которых формируются приведенные разности первого порядка 30 35 40 45 50 55 60 В сумматорах-вычитателях 4 первой группы вычисляются величины5+55, 55, +55, + 5(1) 5, - з 5 з - 5 ф 5 з - 5 зф 57 - 5 з (2) Числа (1) поступают попарно на сумматоры-вычитатели 4 второй группы, а числа (2)...

Номер патента: 622097

Опубликовано: 30.08.1978

Авторы: Гулис, Корень, Кучук, Немогай, Прохоренко, Чуясов

МПК: G01R 31/02, G06F 17/00

Метки: монтажных, схем

...монтажа изготовленных изделий по эталонной программе. В обоих режимах проверяется электричеэкое соединение каждой парь контрольных точек (контактов), Для установления ошибок монтажа в реальных адресах в блок 12 вводят инфэрмацию, учитьгвающую конструктивные особенности изделия: количестзо контактов В каждом разъеме объекта контроля и его адрес (номер модуля объекта, номер разъема в модуле). В режиме получения праграммы к устройству подключают эталончый объект 13. Блок 1 управления обеспечивает считывание с блока 12 на блок 11 первого слова, в котором запивано количество контактов первого разъема, к какому модулю относится этот сазъем и номер разъема. Блоки 8 и 9 обеспечивают подачу напряжения на первый контакт перьвого разъема. По...

Номер патента: 623160

Опубликовано: 05.09.1978

Автор: Кононов

МПК: G01R 19/00

Метки: шума

...входом 3, Выход первого усилителя 2 соединен через блок фильтров 4со входом второго управляемого усилителя 5, выполненного с управляющимвходом 6. Выход второго усилителя 5соединен со входом детектора среднеквадратичных значений 7, Выход детектораЗаказ 4899/43 Тираж 1112 П одписноецНИИПИ ГосУдарственного комитета Совета. Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП фПатент"г, Ужгород, ул. Проектная, 4. 7 соединен со входом блока индикации 8, подсоединенного к выходам первого и второго блоков переключения диапазонов 9 и 10. При этом выходы первого и вто рого блоков переключения диапазонов 95 и 10 могут быть подсоединены к отдельным светодиодным индикаторам блока индикации 8,...

Номер патента: 623161

Опубликовано: 05.09.1978

Авторы: Пасынков, Соболева

МПК: G01R 19/22

Метки: выпрямитель, измерительный

...возникающие приравенстве или кратности частот треугольного напряжения и входного сигнала,На чертеже представлена структурнаясхема измерительного выпрямителя. 5Устройство состоит из генератора 1 треугольного напряжения, соединенного последовательно с первыми входами ограничителя 2 и суммирующе-фильтрующего устройства 3, причем вторые входы ограничителяи суммирующе-фильтрующего устроиства соО0единены с входной клеммой выпрямителя ис источником опорного сигнала соответственно. Выход суммирующего фильтруюшего устройства является выходом измерительноговыпрямителя и одновременно подключен ковходу дифференцируюшего элемента 4, соединенного последовательно с пороговым устройством 5, а выход последнего подсоединенко входу генератора 1...

Номер патента: 623162

Опубликовано: 05.09.1978

Авторы: Вязовский, Марков, Столбов, Торбенков, Хуснуллин

МПК: G01R 21/10

Метки: активной, квадраторах, многофазной, мощности, переменного, системе

...5 Пре образо образом, 7 нагрузкследующим азователетивной мо то в презмерения ти мую фазу ц теля и два теристики к тичны, апр ставляет из Цепь из разователя дежн ости,Поставлпредставпе насхема пре образсодержит й (сложения ирямительные ди 6 и резистортель работает624162 В блоках 1 сложения и блоках 2 вычитания происходят операции над входными величинами О и к 1, Полученные в результате сложения напряжения сумм и разностей Ои О, поступают дарье на5 выпрямительные диоды 3 и 4. Далее следует возведение выпрямленных величин в квадрат. Для этого при симметрии цепи достаточно иметь лишь два квадратора 5 и 9, подключенных по одному на10 выход каждого выпрямительного диода. Выходной сигнал преобразователя, пропорциональный активный мощности, п...

Номер патента: 623163

Опубликовано: 05.09.1978

Авторы: Аленин, Киселев, Муромцев

МПК: G01R 29/12

Метки: заряда, измеритель, электрического

...заряда,. демодулятор, связанный с измерительным усилителем, и показьвающий прибор, введен электромагнитный вибратор, подвижная. часть крторого сдэдинена с модулирующими подвижными электродами датчика, а цепь питавшая пэдключе на к демодуляторуф при этом иодулирующие неподвижные элекроды датчика сдви нуты относительно друг друга йа,ширину прорези.На чертеже представлена схема иэмери 1- теляэП-образный датчик электрического заряда, контр опирующий, например, линей 5 ную плотность заряда Е на текстипйнс нити., состоит из измеритепьных пластин 1 и модулируюших подвижных 2 и неподвижных 3 электродов с прорезями, причем электродь 3 сдвинуты относительно друг друга на ширину прорези. Подвижные электроды, соединены с электромагнитным...

Номер патента: 623164

Опубликовано: 05.09.1978

Авторы: Сердюк, Чубунов

МПК: G01R 31/24

Метки: газоразрядных, наличия, приборах, ртути

...ртути в газоразрядном приборе контролируют по параметрам которые должны быть информативными, т. е. зависимыми от наличия паров ртути в приборе. К информативным параметрам отно сится, например, разность падений напряжения анод-катод, являющаяся функцией сопротивления прибора, при положительной и отрицательной температурах окружающе 1 среды. Сущность изобретен тежом, на котором пок623164 25 1 Зг 12 Р 124 2 д 1 40 ираж 1112 сно роектна рых ртуть имеется (кривая а), а в другом отсутствует (кривая Ю ).Сопоставляя два состояния приборов при положительной температуре в, .диапазоне 0 - 70 С и при отрицательнойо температуре (от - 40 до - 70 С), видим, что у прибора со ртутью при понижении температуры падение напряжения уменьшилось на 10 В, в...

Номер патента: 623165

Опубликовано: 05.09.1978

Авторы: Никонов, Харитонов, Шмелева

МПК: G01R 31/25

Метки: катода, приборов, свойств, электровакуумных, эмиссионных

...которого измеряется, в другое пле чо включается прецизионный аттенюатор3, служащий для калибровки схемы передизмерением (точность аттенюатора не хуже0,1%). Для питания подогревателя используется стабилизированный источник 4. Ю Измерение осуществляется на переменномнапряжении генератора 5 гармонических колебаний. Величина переменного сигналасоставляет не более 0,1% напряжениянакала, что позволяет исключить влияние 25 измерительного сигнала на результаты623165 тавитель Т, Дозоровхред А. Богдан Корректор А. Власенко дактор э 4899/43 Тираж 1112 подписное ЦНИИИИ Гасударственного комитета Совета Министр ио делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,д. 4/5Филиал ППП Патент, г. Ужгород, ул, Проектная измерения. В диагональ...

Номер патента: 623166

Опубликовано: 05.09.1978

Авторы: Валентеюс, Григас, Станкевичюс

МПК: G01R 31/26

Метки: вольтамперной, крутизны, полевых, транзисторов, характеристики

...Каунас, 1972, с. 306-311,вторым входом схемы сравнения, а выход схемы сравнения соединен с управляршим входом генератора переленного напряжения.На чертеже представлена структурная схема устройства.Устройство содержит источник 1 напря жения стока через контактную годовку 2 подключенный к стоку измеряемого пойевого транзистора 3, генератор 4 переменного напряжения, через контактную головку 2 подключенный к эатвдру,полевого транзистора 3, схему 5 йзмерения переменной составляющей тока с 1 она, блок 6 задания уровня тока стока, последовательно соединенные. преобразователь 7 тока стока, схему сравнения 8 и управляемый источник 9 напряжения затвора. Вых,од схемы сравнения 8 соединен с управляющим входом генератора 4 переменного напряжения, а...

Номер патента: 575934

Опубликовано: 05.09.1978

Авторы: Гаврилин, Григулис

МПК: G01R 31/303, H01L 21/66

Метки: бесконтактного, пленок, проводящих, сопротивления

...преобразователя и корпусом, а другой - между другим электродом преобразователя и измерительным блоком..На чертеже представлена схема предлагаемого устройства. Устройство содержит генератор 1 измерительный блок 2, например мост, измерительный емкостный преобразователь 3, опервый 4 и второй 5 измерительные электроды, третий электрод 6, индикатор 7,подложку 8, металлический нагреватель9, подстроечный конденсатор 10 и индуктивность 1 1 резонансного контура первого электрода 4, подстроечный конденсатор 12 и индуктивность 13 резонансногоконтура второго электрода 5, емкости 14и 15 зазоров,Устройство работает следующим образом,Устанавливая контур 11, 10 и 14 врезонанс по минимуму индикатора 7, добиваются минимального потенциала на пленке 8...

Номер патента: 624168

Опубликовано: 15.09.1978

Авторы: Белый, Лазарев, Мишин

МПК: G01R 5/02

Метки: колебаний, ограничения

...Эб 2 укреплены постоянные магниты 10, 11, 12 и 13, ьыполненкые в виде трубок,намагниченных в радиальном направ; ленни и имеющих со стороны зазора 9 одноименные полюса.При колебаниях подвижной системы подвоздействием внешних вибраций меняется зазор между упорами 2 и Э и ограничителями б и 71 в сторону уменьшения - с одной стороны подвижного упора и увеличения - с другой стороны. Так как постоянные магниты 10, 11, 12 и 13 имеют со стороны зазора одноименные полюса, то между упорами 2 и б и ограничителями 3 н 7 действуют отталкивающие силы, компенсирующие друг друга при нейтральном положении подвижной системы. При изменэнин зазора 9 отталкивающие силы между подвижными и неподвижными упорами со стороны уменьшения зазора начинают...

Номер патента: 624172

Опубликовано: 15.09.1978

Авторы: Рулев, Симонов

МПК: G01R 11/56

Метки: максимального, пик, расхода, часы, электроэнергии, энергосистемы

...способом можботать как с предварительно(на магнитной ленте, бумаге)мощнссти энергетического объи непосредственно на действу62417 Формула изобретения Заказ 5177 И лиал ППП фПатентф Ужгород, ул, Проектн объекте контроля. Б первом случае временная ось разбивается на равные. и кратные интервалу времени 1 отрезки времени Ь 1 . н график мощности интегрируется на каждом из этих отрезков. Во втором случае текущая информация, например, от импульсных датчиков расхода энергии энергетичес" 5 кого объекта приводится к общему виду и суммируется на электронном счетчике за отрезок времени А 1 . Далее полученная сумма заносится в запоминающее устройство, а счетчик на О чинает считать сначала.Таким образом, получают ряд интегралов...

Номер патента: 624173

Опубликовано: 15.09.1978

Авторы: Бродовский, Иванов, Миронов, Роговой, Тимофеев

МПК: G01R 19/04

Метки: значения, мгновенного

...прямоугольной Формы, которые в независимом друг ст друга режиме работы имели бы частотВ генерации, определяемые временем полного пеоемагничивания сердечника собственного трансформатораВ устройстве сечение сердечника трансформатора 13 выбчоается больше, чем сечение сердечника трансформатора 21, порог срабатывания пороговых элементов 1 устанавливается меньшечем порог срабатывания порогового элемента 2, количества витков обмоток 15 и 23, а также сопротивления резисторов 12 и 20 выбираются равными.При заходе в область насыщения сердечника трансформатора 21 на выходе датчика 17 возникает сигнал переключения, который поступает на входы элементов 1 и 2.Пернбначальнс 0достигает порога срабатывания элемента 1 и переключает этот элемент, что...

Номер патента: 624174

Опубликовано: 15.09.1978

Авторы: Лавров, Морозов

МПК: G01R 21/06

Метки: ваттметр, усредняющий

...счетреноса, причем вход остного счетчика соедиблока коррекции, а вывходом управляемого лителя.риведена структурная хема предлагаемого3624174 выход через схему 11. переноса - с входом двоичного разностного счетчика 8.Усредняющий ваттметр работает следующим образом.На входную клемму 12 входного блока 1 поступают сигналы, прямо пропорциональные входному напряжению и току. С выхода блока 6 управления поступают импульсы. на коммутатор 2 и на аналоговый блок 3, подключающие выход блока 1 к аналоговому блокУ 3. Формирователь 5 периода управляет 10 работой блока 6. С выхода аналогового блока 3 на вход блока 4 коррекции поступают импульсы, прямо пропорциональные энергии.Схема 11 переноса осуществляет 6 перенос состояния реверсивного...

Номер патента: 624175

Опубликовано: 15.09.1978

Автор: Кохан

МПК: G01R 23/20

Метки: искажений, коэффициента, нелинейных

...В описываемом устройстве величинапервой гармоники анализируемогосигнала, используемая для регулиро"ванин коэффициента усиления широкополосного усилителя 4 предварительно преобразовывается детектором 3в постоянное напряжение. Поэтому навходе регулируемого широкополосногоусилителя 4 отсутствует напряжениепервой гармоники, и в процессе регулирования возникают продукты ееискажения, усилителем 4 суммирующие ся с высшими гармониками анализируемого сигнала. Это ведет к уменьше-нию погрешностей измерения, обуслов- ленных нелинейными искажениями усилителя 4.15 Формула изобретения гсих искай,(.,)оэффнциентунализируемог Алинейсигна равно жений значениЯ напряжения подается на выход 11 устройства; кроме того, устройство имеет вход 12.Пусть на вход...

Номер патента: 624176

Опубликовано: 15.09.1978

Автор: Маслов

МПК: G01R 25/00

Метки: генератор, двухфазный, измерительный

...усгие . - к разрядным вы.кода фазового сдвига, ораэрядного полноговходам формировател о сигнала задающего ка624176 формула изобретения ЦНИИПИ каз 5177/3 Тираж 1 Подписно город, ул, Проектная,На чертеже приведена структурнаяэлектрическая схема предлагаемогогенератора,Он содержит генератор 1 импульсОв, выход которого подключен к,счетному входу пересчетного устройства 2. Выходы пересчетного устройства 2 подключены кб входамформирователя 3 гармонического сигнала опорного канала. Кроме того,выходы пвресчетного устройства 2подключены к первым суммирующим входам многоразрядного полного сумматора 4, вторые суммирующие входыкоторого подключены к разрядным выходам датчика 5 кода фазового сдвига,а выходы многоразрядного полногосумматора - ко...

Номер патента: 624177

Опубликовано: 15.09.1978

Авторы: Ворозов, Лыньков, Паркун, Соловьев

МПК: G01R 27/02

Метки: пленок, проводящих, сопротивления

...метантала, ниобия илидущий электрод 4 вния пленки металла срительной схемой, наомметром, в результавляется контроль тэлщ оведущего электрика 5 осаждаталла, чапример ихрома. Токовепроцессе осаждеединен с кзмеример с циФровым е чего осущестины и измерение ен ен Известно устройство для измерени сопротивления проводящих пленок, состоящее из диэлектрической подложки с адгезионным подслоем металла и расположенными на нем токоведущими электродами, соединенными с измерительной схемой 1 .В процессе осаждения на токоведущие электроды тонкой проводящей пленки контролируется электрическое сопротивление осаждаемой пленки, Однако в результате перегибов осажденной пленки на границе токоведущих электродов в этих местах возникают механические напряжения...

Номер патента: 624178

Опубликовано: 15.09.1978

Авторы: Михалевский, Скулкин

МПК: G01R 27/04

Метки: контактного, контактов, разъемных, сопротивления

...(на чертеже не показан). Кварцевы шток 10 соединен с вторым металлн ким цилиндром б и металлическим сильФоном 9. Устройство работает следующим обзом.Формула изобретения останиеель Е. Петроваехред Н, йндрейчук Коррек Редак равченко Т. Янова акаэ 5177 Г 36 ПИИИПИ Госуда по 113 Л 35, Тираж 11 твенного ком елам изобрет сква, .-35,2 Под Совета Мини и открытий кая наб., д.сноеров СС т н а лиал ППП 1 Патент, г. Ужгород, ул. Проектн Съемная половина фланца 8 вынимается, внутрь кварцевой ампулы 5 вводится первый металлический цилиндр б, за .ем второй металлический.ци линдр б, с концом последнего соединяется кварцевый шток 10, а конец этого штока соединяется с металлическим сильфоном 9, который вводится в кварцевую ампулу 5 до соприкосновения...

Номер патента: 624179

Опубликовано: 15.09.1978

Автор: Шалыт

МПК: G01R 31/08

Метки: замыкания, короткого, линиях, места, однополюсного, электропередачи

...7 выДеленияапериодическойсоставляющей тока нулевой последовательности блок 8 выделения периодической составляющей тока нулевойпоследовательности, блок 9 запоминания, блок 10 управления и вычислительный блок 11,Устройство работает следующимобразом.При отсутствии повреждения наобслуживаемой линии от датчиков напряжений.н токов трех фаэ непрерывно подаются состветствующие величины на вход блока 9, но зааоминанчя 40этих величин ке происходит. На блок9 подают также непрерывно образуемые значения производных токов фаэи апериодической и периодическойсоставляющей тока нулевой последовательности. Последние получаются спомощью блоков 6-8,При возникновении однополюсногок.э, срабатывает пусковой блок 1,затем избиратель поврежденной...

Номер патента: 624180

Опубликовано: 15.09.1978

Авторы: Голынная, Приходько, Соболев, Хоменко

МПК: G01R 31/26

Метки: полупроводниковых, приборов, характеристик

...прибора.Цель достигается тем, что по предлагаемому способу стабильность опре- ,деляют по разности двух значений фото.-ЭДС при освещении перехода между замерами излучением мощностью, не ни624180 2 4 г же чем в 10 раз превыаающей мсхцность облучения при измерениях.Способ осуществляется следующим образом.После изготовления р .- Н -переходов на пластине полупроводника измеряется величина фото-ЭдС при освещенности Б 1 поверхности прибора, затем освещенность поверхности вбли." зи р -И -перехода увеличивают до зна чений Е ф (10+15). Е 1 на время, которое одного порядка со временем релаксации заряда на поверхностных состояниях. После этого проводится повторное измерение фото-ЭДС при освещенности Е 1 поверхности прибора. Величина...

Номер патента: 624181

Опубликовано: 15.09.1978

Авторы: Гайдамаченко, Дудко

МПК: G01R 33/12

Метки: магнитного, остаточного, потока, сердечнике, электромагнита

...способ измерения остаточного магнитного потока в сердечнике электромагнита, заключающийсяв намагничивании сердечника электромагнита постоянным магнитным полемдо состояния насьааения, не менеечем трехкратном перемагничиваниисердечника иэ состояния положительного насыщения в отрицательное инаоборот, размагничивании сердечника до величины остаточной магнитной индукции и определении с помощьюгальванометра величины остаточногомагнитного потока 2 . Гайдамаченкощщ ОСТАТОЧНОГО МАГНИТНОГЧНИКЕ ЭЛЕКТРОМАГНИТА624181 Формула изобретения Составитель И. Клочков едактор Т. Янова Техред К. Гаврои Корректор А Кравченко5177/36 Тираж 1112 ПодписноеНИИПИ Государственного комитета Совета Министров СССпо делам изобретений и открытий113035, Москва, 3-35,...
