Устройство для измерения параметров импульсных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

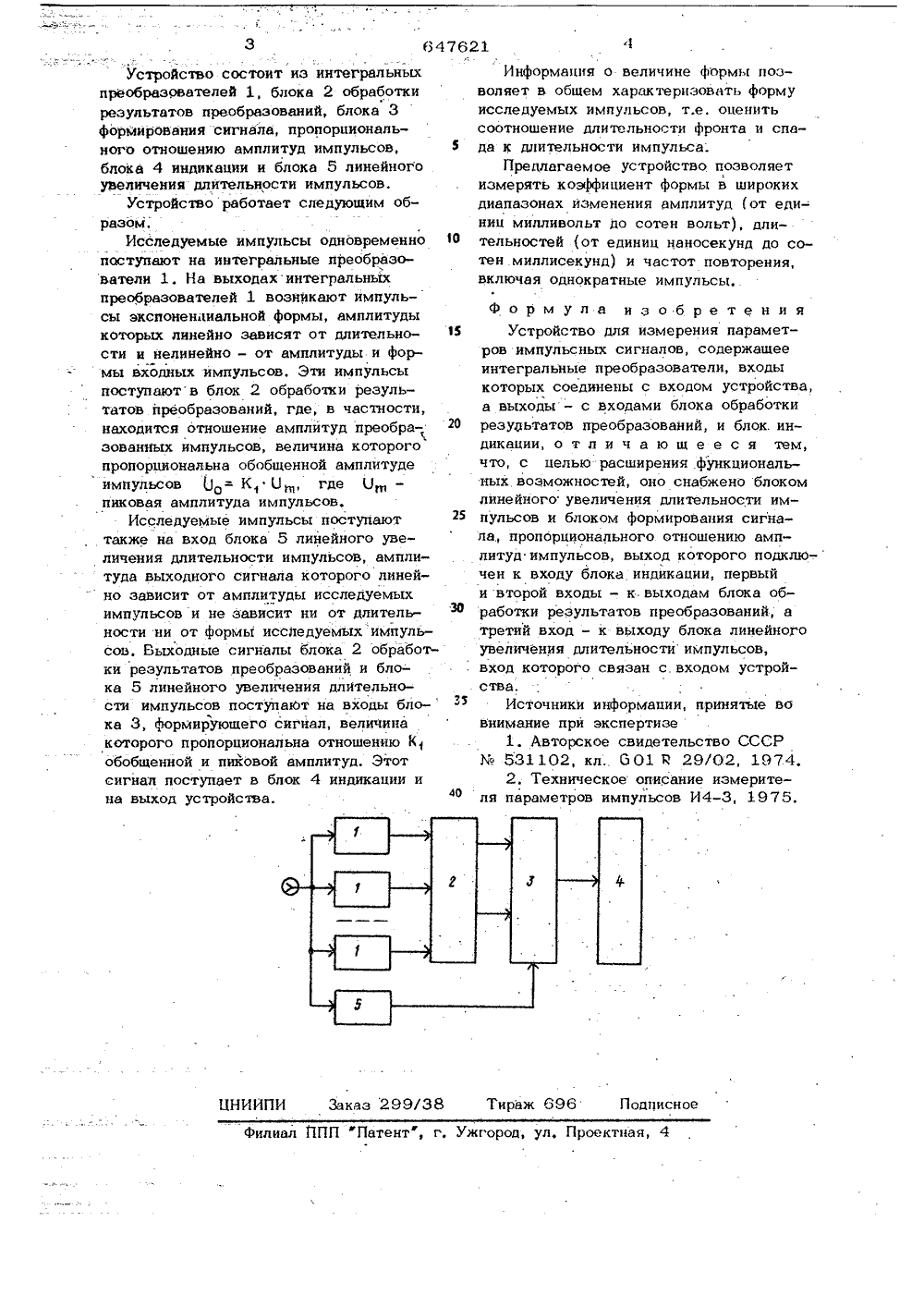

О П И С А Н И Е (и,64762ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(23) Приоритет Государствеиие й комет СССР оо делам изооретеиий и открытий(71) Заявит ЙСТВО ДЛЯ ИЗМЕРЕНИЯЕТРОВ ИМПУЛЬСНЫХ СИГНАЛОВ 4) УСТ ПАРз- сотносится к электрхинке и может бытьфровых измерителя сигналов. з дополнительмплитуды и етен ои мерите ользо о в мы льснь Известен измеритель параметраформы электрического импульса, содержащий каналы, образованные последовательно соединенными фильтрами и интеграторами, суммирующий усилитель, нуль-детектор и регистратор 11.Недостатком этого устройства является то, что оно не позволяет производить общую оценку формы импульса,Наиболее близким к предлагаемому изобретению по технической сущности является устройство для измерения параметров импульсных сигналов, содержа щееинтегральные преобразователи, блок обработки результатов преобразований и блок индикации 2.Недостатком этого устройства является узость его функциональных возможностей - оно не позволяет измерить числовой эквивалент формы импульсных сигналов в явном виде, беного измерения пиковой апроведения расчета.Для расширения функциональных возможностей устройство для измерения параметров импульсных сигналов, содержащее интегральные преобразователи, входы которьсх соединены с входом, устройства, а выходы - с входами блока обработки результатов преобразований, и блок индикации, снабжено блоком линейного увеличения длительности импульсов и блоком формирования сигнала, пропорционального отношению амплитуд импульсов, выход которого подключен к входу блока индикации, первый и второй входы - к выходам блока обработки результатов преобразований, а третий вход - к выходу блока линейного увеличения длительности импульсов,вход которого связан с входом устройства.На чертеже представлена структурная электрическая схема предлагаемого устройства.647621 з 299/ НИИПИ Патент, г, Ужгород, ул, Проектная 4 пиал Устройство состоит иэ интегральных преобразователей 1, блока 2 обработки результатов преобразований, блока 3 формирования сигнала, пропорционального отношению амплитуд импульсов, блока 4 индикации и блока 5 линейного увеличения длительности импульсов,Устройство работает следующим образом.Исследуемые импульсы одновременно поступают на интегральные преобразователи 1. На выходах интегральных преобразователей 1 возникают импульсы экспоненциальной формы, амплитуды которых линейно зависят от длительности и нелинейно - от амплитуды и формы входных импульсов. Эти импульсы поступают в блок 2 обработки результатов преобразований, где, в частности, находится отношение амплитуд преобразованных импульсов, величина которого пропорциональна обобщенной амплитуде импульсов )о = КО где О- пиковая амплитуда импульсов.Исследуемые импульсы поступают также на вход блока 5 линейного увеличения длительности импульсов, амплитуда выходного сигнала которого линейно зависит от амплитуды исследуемых импульсов и не зависит ни от длительности ни от формы исспедуемыхимпульсов, Выходные сигналы блока 2 обрабоч ки результатов преобразований и бло ка 5 линейного увеличения длительности импульсов поступают на входы бло-ка 3, формирующего сигнал, величина которого пропорциональна отношению К обобщенной и пиковой амплитуд. Этот сигнал поступает в блок 4 индикации и на выход устройства. Информация о величине формы позволяет в обшем характеризовать формуисследуемых импульсов, т.е, оценитьсоотношение длительности фронта и спа-да к длительности импульса.Предлагаемое устройство позволяетизмерять коэффициент формы в широкихдиапазонах изменения амплитудот единиц милливольт до сотен вольт), дли тельностей (от единиц наносекунд до сотен миллисекунд) и частот повторения,включая однократные импульсы. формула изобретенияУстройство для измерения параметров импульсных сигналов, содержащееинтегральные преобразователи, входыкоторых соединены с входом устройства,а выходы - с входами блока обработки 20 результатов преобразований, и блок. индикации, о т л и ч а ю щ е е с я тем,что, с целью расширения функциональных воэможностей, оно снабжено блокомлинейного увеличения длительности им пульсов и блоком формирования сигнала, пропорционального отношению амплитуд импульсов, выход которого подклю-.чен к входу блока индикации, первыйи второй входы - к.выходам блока об- ЗО работки результатов преобразований, атретий вход - к выходу блока линейногоувеличения длительности импульсов,вход которого связан с. входом устройства.Источники информации, принятые вовнимание при экспертизе1. Авторское свидетельство СССРМо 531102, кл, 601 Р 29/О 2, 1974,2. Техническое описание измерите- О ля параметров импульсов И 4-3, 1975. краж 696 Подписно
СмотретьЗаявка
2541464, 09.11.1977
ПРЕДПРИЯТИЕ ПЯ Г-4367
МУСИН РАФАИЛ МУХАМЕТОВИЧ, ГРЯЗНОВ МИХАИЛ ИВАНОВИЧ
МПК / Метки
МПК: G01R 29/02
Метки: импульсных, параметров, сигналов
Опубликовано: 15.02.1979
