G01R — Измерение электрических и магнитных величин

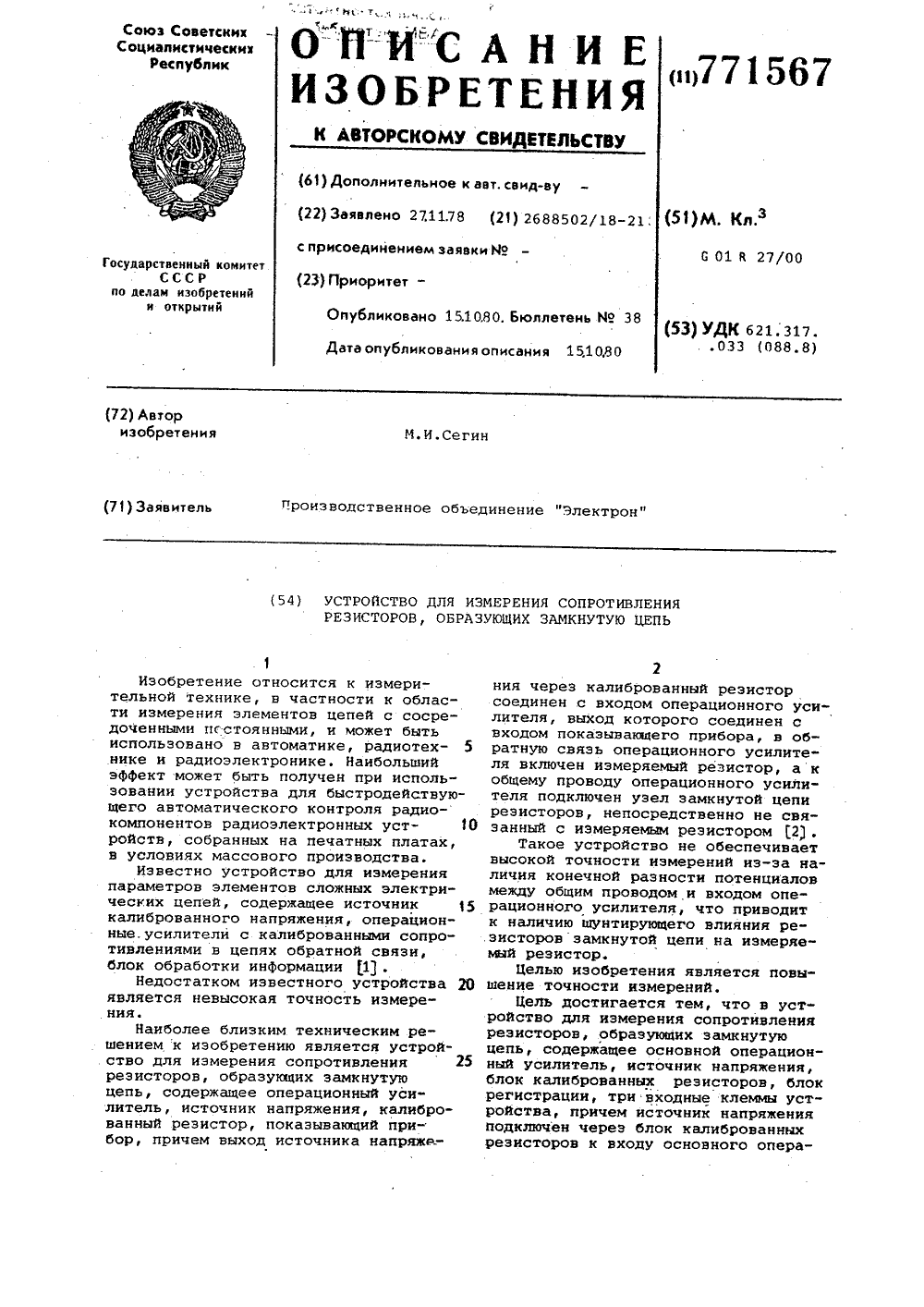

Номер патента: 771567

Опубликовано: 15.10.1980

Автор: Сегин

МПК: G01R 27/00

Метки: замкнутую, образующих, резисторов, сопротивления, цепь

...блока калиброванных резисторов, блока регистрации, блока резисторов,На чертеже представлена блок-схема устройства для измерения сопротивления резисторов, образующих замкнутую цепь, содержащая основной 1 и дополнительный 2 операционные усилители, коммутатор 3, блок управления 4, блок программ 5, источник напряжения б, блок 7 калиброванных резисторов, блок 8 резисторов, блок регистрации 9 и объект измерения 10, представляющий собой замкнутую цепь проверяемых резисторов.Устройство работает следующим образом.Проверяемые резисторы, образующие замкнутую цепь, подключаются поочередно к цепи отрицательной обратной связи основного операционного усилителя 1 посредством коммутатора 3. Один иэ узлов цепи объекта измерения 10, не связанный...

Номер патента: 771568

Опубликовано: 15.10.1980

Автор: Рахманов

МПК: G01R 27/18

Метки: земли, изоляции, корпуса, относительно, постоянного, сетей, сопротивления

...любой генератор постоянного напряжения и соответствующую точку включения можно выбирать в любом месте контура сети, в том числе и на участках сети, где потенциал, измеренный относительно полюса, составляет часть напряжения сети, например половину напряжения сети).Система коммутации обеспечивает два режима работы устройства:подготовительный и измерительный. Указанные режимы распределяют во времени блок управления 11 и подчиненные блоку управления переключатели 8, 9, 10.На чертеже положения подвижных контактов переключателей определяют подготовительный режим работы устройства,. при котором неинвертирующий вход усилителя 12 подключен к соответ ствующей точке включения в сеть, выбранной на одном из проводов, соединяю щем соседние секции...

Номер патента: 771569

Опубликовано: 15.10.1980

Авторы: Гордиенко, Калашников, Надточий

МПК: G01R 29/08

Метки: вектора, датчик, напряженности, переменного, поля, составляющих, электрического

...тороидальной катушки индуктивности, на которую нанесена дополнительная обмотка, введен преобразователь частоты, причем входные клеммы преобразователя частоты соединены с проводящими сердечниками, а выходные клеммы - с выводами дополнительной обмотки.На чертеже схематически изображен предложенный датчик составляющих вектора напряженности переменного электрического поля.Датчик состоит из проводящих сердечников 1, 2, преобразователя частоты 3 и тороидальной катушки 4 с дополнительной обмоткой 5. Проводящие сердечники отделены друг от друга изоляционной прокладкой и помещены в проеме тороидальной катушки, концы проводящих сердечников включены771569 Составитель Л. МорозовТехред А. Щепанская . Корректор Й. Григорук Редактор Т Юрчикова...

Номер патента: 771570

Опубликовано: 15.10.1980

Авторы: Азаров, Бочев, Голутвин, Мрыхин, Фигурнов

МПК: G01R 29/12

Метки: напряженности, поля, электростатического

...связь ножек камертона может быть осуществлена болтовым или клеевым креплением. Заземленный электрод с помощью консоли 4 укреплен на опоре 5, жестко связанной с корпусом устройства (на чертеже не показан). Для обеспечения оптимальных условий возбуждения точку закрепления следует располагать в центре масс камертона. Возбуждение колебаний измерительного электрода 1 производится с помощью электромагнитного источника, содержащего воз буждающую катушку б, соединенную с генератором 7 и расположенную на магнитопроводе 8, охватывающем заземленный электрод 2Стабилизация амплитуды колебаний измерительного электрода 1 осуществляется с помощью электромагнитной системы обратной связи, содержащей катушку 9 обратной связи, включенную в цепь обратной...

Номер патента: 771571

Опубликовано: 15.10.1980

Авторы: Дорофеев, Кан, Окунцов

МПК: G01R 29/16

Метки: обратной, последовательности

...2-7и .конденсаторов 8-10, трезфазный выпрямитель 11,выполненный на диодах 12"17, и измерительный прибор 18.Устройство работает. следующим образом.Практически трехфазные Фильтры5 напряжения основной частоты 1 обладают собственной несимметрией, которая вызывает на выходе фильтра напряжения обратной последовательности сиг. нал при подаче на вход устройства только прямой последовательности, Поэтому. предварительно на вход устройства подают напряжение прямой после" довательности и изменением величины сопротивлений резисторов 2-7 добиваются нулевого показания измерительно. - 5 го прибора 18. После этого исследуемую трехфазную систему напряжений подключают к входу устройства и напряжение поступает на трехфазный фильтр основной частоты 1,...

Номер патента: 771572

Опубликовано: 15.10.1980

Авторы: Зиновченко, Леонов

МПК: G01R 29/16

Метки: многофазной, напряжений, несимметрии, системы

...2 Ьф (10)%Задаваясь в выражении (10) постоянной амплитудой потенциала, можно получить уравнение линии разных ампли уд потенциалов, на которой в любой ее точке амплитуда потенциала при прилбженнойсимметричной системе напряжений являет"я величиной постоянной. Дляи35 осуществления описываемого способа достаточно одной линии равных амплитуд на которой фазы комплексных по 10 3600. тенциалов изменяются от 0 до Зб Эта линия может быть одной из линий равных амплитудных значений потенциа лов замыкающихся вокруг точки (фиг. 1), потенциал в которой, согласно выражению .(10), равен нулю.При несимметричной системе исследуемых напряжений разность между максимальным и минимальным значениями амплитуд потенциалов в точках расчетной линии равных амплитуд...

Номер патента: 771573

Опубликовано: 15.10.1980

Авторы: Гриб, Минц, Петренко, Рираховский, Чинков

МПК: G01R 29/16

Метки: измеритель, несимметрии, сети, трехфазной

...введены два сумматора, два фазовращателя на 90 и два фильтра основной гармоники. Причем вторичная обмотка первого стерж- ня снабжена числом витков, соответствующим напряжению его первичной обмотки, а каждая из двух вторичных обмоток второго и третьего стержней снабжена количеством витков, соответствующим Л/Ъ и 1/2 напряжения первичных обЬ;оток этих стержней, которые соединены так, что образуют две цепи, первая из которых состоит иэ771573 Формула изобретения ВНИИПИ Заказ 6688/57 Тираж 1019 Подписное Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Значения могут быть измерены любым вольтметром переменного тока.Таким образом, предлагаемое устройство позволяет расширить класс ,решаемых задач за счет измерения прямой и обратной...

Номер патента: 771574

Опубликовано: 15.10.1980

Авторы: Гордеюк, Мечташвили, Шуть

МПК: G01R 31/02

Метки: монтажа, электрического

...блок управления3 ждет момента начала выполнения первой накрутки. При нажатии операторомкнопки Пуск инструмента 11 и срабатывании всех предусмотренных блокировок, исключающих монтажные ошибки,сигнал начала выполнения накрутки поступает с блока питания 10 инструмента в блок управления 3, который, недожидаясь окончания выполнения накрутки, выдает команду "отсоединитьэлемент подключения" в блок 2 отработки координаты. Электромагнит обесточивается и пружина возвращает соединительный элемент 13 в транспорт-.ное положение,Каретка исполнительного механизма14 начинает движение к следующему попрограмме разъему монтируемого изделия. Одновременно с выбором подключения и занесением в блок 2 отработкикоординаты адреса очередного разъемавыполняется...

Номер патента: 771575

Опубликовано: 15.10.1980

Автор: Гурьев

МПК: G01R 31/06

Метки: вращающихся, трансформаторов, узлов

...переменного напряжения 4 и 5, элементы коммутации 6, 7, нуль-индикатор 8, измерительный прибор 9, датчик угла 10, содержащий ротор 11 Измерительную обмотку 12 и сигналь ную обмотку 13, и датчик угла 14,содержащий ротор 15, измерительнуюобмотку 16 и сигнальную обмотку 17.Устройство работает следующим образом.При проверке неперпендикулярностисинусной обмотки 18 и косинусной обмотки 19 контролируемого статора 20последний устанавливают относительноэталонного ротора 1 в рабочее положение, т.е. такое положение, которое имеет место в собранном вращающемся трансформаторе. Элементы коммутации 6, 7 устанавливают в положение А. Затем путем разворота эталонного ротора 1 относительно контролируемого статора 20 добиваются минимального...

Номер патента: 771576

Опубликовано: 15.10.1980

Авторы: Дорошенко, Кернер, Минин, Перельман

МПК: G01R 31/26

Метки: локального, области, перегрева, структуры, температуры, транзисторной

...эмиттер-база.формула изобретения ОфмоН ВНИИПИ Заказ 6688 Фираж 1019 Подписно филиал ППП "Патент .Ужгород,ул.Проект 4 ус,: фрр3 с 771576 4фв у)Эта цель достигается.тем, что на структуры определяют, например, изчальную температуру устанавливают меряя температуру этих областей инпутем пропускания тока, величина ко- фракрасным радиометром на негерметиторого соответствует максимальному зированном транзисторе той же серии,напряжению эмиттер-база, а изменение что и испытуемый.напряжения эмиттер-база измеряют при Предложенный способ повышает точтоке, превышающем эту величину. ность измерения температуры областейРасчеты и эксперимент показывают, локалЬного перегрева транзисторнойчто коэффициент К в приведенной фор- структуры, что позволит....

Номер патента: 771577

Опубликовано: 15.10.1980

Авторы: Гармашов, Кострицкий, Прокушкин, Смирнов, Чебовский

МПК: G01R 31/26

Метки: допустимой, максимально, нарастания, прямого, скорости, тиристоров

...прибору 7, датчик то. ка 8, преобразователь 9 "код-напряжение", дешифратор 10, счетчик импульсов 11, управляющий блок 12, датчик тока 13, индикатор 14, схему "ИЛИ" 15.В исхоцном состоянии дешифратор 10 задает в преобразователь 9 "коднапряжение" и Формирователь 5 переднего фронта код, соответствующий минимальной величине скорости нарастания прямого напряжения (дО/дс), По сигналу "Пуск" с выхода управляющегоблока 12 включают задающий генератор 4, который передним фронтом своего импульса запускает формирователь импульсов 3. Формирователь включаетгенератор тока 2, который Формируетимпульс тока амплитудой, необходимой для формирования заданной величиныскорости нарастания ОО/дс. Если испытуемый прибор 7 не переключится отзаданной величины...

Номер патента: 771578

Опубликовано: 15.10.1980

Авторы: Бингелис, Пукянец

МПК: G01R 31/26

Метки: граничного, транзисторов

...соединен через схему срав- . нения со. вторым входом схемы выборки и запоминания, а первый вход последней соединен с коллектором испытываемого транзистора, а выход - с импульсным вольтметром.На чертеже приведена функционалй ная схема описываемого устройства.771578 Формула изобретения Составитель А. ПурцхванидзеРедактор . Абрамова Техред Т.Маточка Ко екторС. Ыекмар. Заказ 6688/57 Тираж 1019 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Устройство содержит генератор 1 импульсов тока базы, источник коллекторного напряжения 2, токозадающий резистор 3, индуктивность 4, испытываемый транзистор 5, датчик тока коллектора 6, схему...

Номер патента: 771579

Опубликовано: 15.10.1980

Авторы: Гончар, Каплан

МПК: G01R 31/333

Метки: выключателя, высоковольтного, испытания

...колебательного контура, При этом предотвращается затухание напряжения на конденсаторной батарее колебательного контура вследствие ее разряда на шунтирующий резистор.Схема устройства представлена на чертеже.Схема включает в себя источник тока цепи отключения - синхронный генератор 1 (или сетевая установка) пониженной ЭДС, реактор 2 с индуктивностью , включающий аппарат 3, отключающий элемент 4 и испытуемый выключатель 5.Контур высокого напряжения содержит конденсаторную батарею 6 емкостью С, управляемый разрядник 7 и реактор 8.Параллельно испытуемому выключателю 5 подключается ветвь из последовательно соединенных шунтирующего сопротивления 9 с сопротивлеием йш и дополнительным конденсатором 10 емкостью СПри включении аппарата 3 через...

Номер патента: 771580

Опубликовано: 15.10.1980

Авторы: Агароник, Афанасьев, Горобей, Плучек, Порфиров, Щербакова

МПК: G01R 33/00

Метки: магнитного, параметров, поля

...фиг. 2 изображен ферромагнитный сердечник, установленный на каркасе-подложке.45Устройство состоит из ферромагнитного сердечника 1, выполненного изпермаллоя марки 81 НМА и установленного на каркасе-подложке 2, возбуждающей 3 и измерительной 4 обмоток. Сер 50дечник .размещен на каркасе-подложкетак, что их поверхности постоянноконтактируют друг с другом. Массакаркаса-подложки более чем на порядок превышает массу сердечника, их 55массы соответственно 1200 и 80 мг,Каркас-подложка выполнен из резистивного сплава, например, типа НМ 23 ХЮследующего состава, вес.3: молибден22-24, хром 2,5-2,5, алюминий 1,8-.2,2,остальное никель, Температурные коэффициенты линейного расширения сплавов 81 НМА и НМ 23 ХЮ одинаковы и равны 12110Устройство работает...

Номер патента: 771581

Опубликовано: 15.10.1980

Авторы: Волобуев, Заец, Нартов, Путилина, Саламахин

МПК: G01R 33/00

Метки: датчик, магнитомодуляционный

...б, стенки которого охвачены короткозамкнутыми Опытно-конструкторское бюро специального Физическогоприборостроения при Воронежском политехническом институтеобмотками 7 и 8. Модулятор, стержни- концентраторы и магнитная перемычка с ;выходной обмоткой 5 расположены в полости цилиндрического магнитопровода, ось вращения которого перпеникулярна продольной оси стержнейонцентраторов. Датчик охвачен проводящей оболочкой 9, выполненной из немагнитного материала.Работа устройства заключается в следующем.Пусть магнитный поток измеряемого поля состоит из двух частей. Одна часть Фпроходит непосредственноов стержни-концентраторы 2, 3 и дальше модулируется высокой частотой возбуждения модулятора 1. Другая часть Ф направлена в ту сторону...

Номер патента: 771582

Опубликовано: 15.10.1980

Авторы: Вяземский, Москвитин, Травкин, Чикулаева

МПК: G01R 33/07

Метки: магнитного, напряженности, поля

...чертеже показана схема описываемого устройства.Устройство содержит датчик Холла 1, имеющий два холловских контакта 2 и 3 и два токовых контакта 4, 5, .два дифференциальных усилителя - основной 6 и дополнительный 7 и делитель в цепи отрицательной обратной связи основного дифференциального усилителя, состоящий из двух постоянных резисторов 8 и 9. Дополнительный дифференциальный усилитель имеет два771582 формула изобретения Составител Юрчикова Техред Н.Ганилин дакт екмар о рект каз 6688/57 Тираж 1019ВНИИПИ Государственного комитетаСССпо делам изобретений и открытий 113035, Москва, ЖРаушская наб. д. Филиал ППП "Патент", г, Ужгород, ул. Пр Подпис/5 оектная входа - инвертирующий 10, неинвертирующий 11 и один выход 12. Основной...

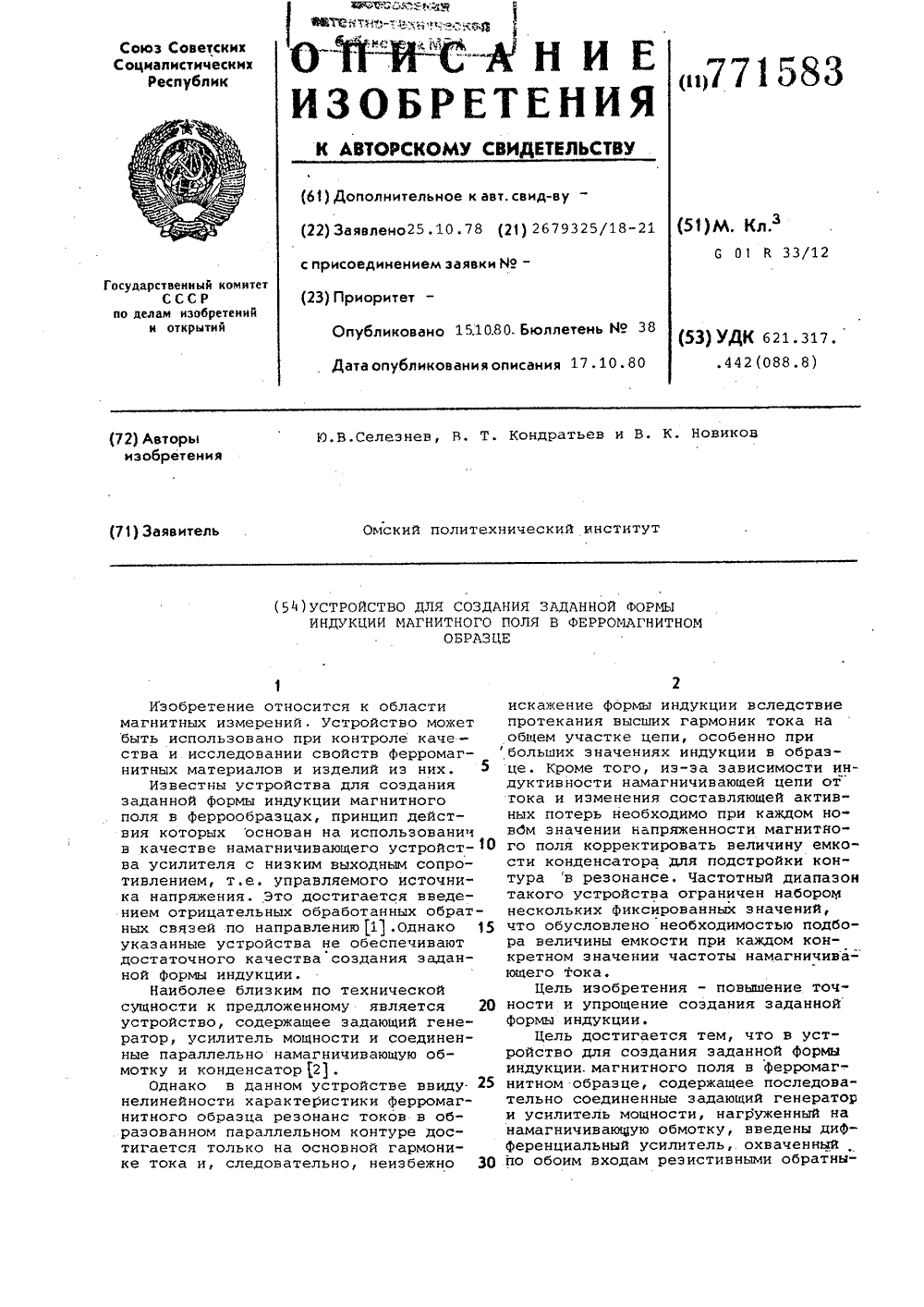

Номер патента: 771583

Опубликовано: 15.10.1980

Авторы: Кондратьев, Новиков, Селезнев

МПК: G01R 33/12

Метки: заданной, индукции, магнитного, образцах, поля, создания, ферромагнитных, формы

...индукции.Наиболее близким по технической сущности к предложенному является 20 устройство, содержащее задающий генератор, усилитель мощности и соединенные параллельно намагничивающую обмотку и конденсатор 2.Однако в данном устройстве ввиду 25 нелинейности характеристики ферромагнитного образца резонанс токов в образованном параллельном контуре достигается только на основной гармонике тока и, следовательно, неизбежно 30 искажение формы индукции вследствиепротекания высших гармоник тока наобщем участке цепи, особенно прибольших значениях индукции в образце. Кроме того, из-эа зависимости индуктивности намагничивающей цепи отгока и изменения составляющей активных потерь необходимо при каждом новбм значении напряженности магнитного поля...

Номер патента: 771584

Опубликовано: 15.10.1980

Авторы: Кацнельсон, Минченков, Теплякова, Черничин

МПК: G01R 35/00

Метки: измерительных, поверки, приборов

...отметок шкалы, выход 22 соединенс вторым входом программирующегоустройства 15, выход 23 подключен куправляющему входу коммутатора 4,триггер 24, вход которого соединен свторым выходом селектора 10 видеоимпульсов указателя, а выход - свторым входом логической схемы совпадения 21.Для считывания показаний со шкалповеряемых приборов с большим коли О чеством отметок используется М электронно-лучевых трубок, где М = 2,3(фиг. 2). Количество трубок зависит от заданной точности считывания. На фиг. 2 25, 26, 27, 28, 29поля зрения первой, второй,М-й,М-й и М-й электронно-лучевыхтрубок соответственно; К, Кг, Км ,К 1, К м - количество отметок шкалы,Мнаходящихся в поле зрения первой, бО второй, М-й, М-й и М-й электронно-лучевых трубок...

Номер патента: 771585

Опубликовано: 15.10.1980

Автор: Бойцов

МПК: G01R 35/00

Метки: временных, задержки, калибровки, отметок, помощью, устройств

...ячейки делителя в исходное состояние перед началом следующего цикла, умножитель частоты 7 по-; 40зволяет получать временные отметки сдостаточно малым периодом повторения,Напряжение, изменяющееся по законув 1 п и поступающее на вход формирователя 8, с его выхода снимается в виде напряжения, изменяющегося по за 4кону ь 1 п. енератор ударного возбуждения 9 Формирует напряжение с частотой, равной частоте сигнала с выходаформирователя изменяющееся по закоФщну соь для согласования началанапряжения с напряжением в 1 п при ну 2.левом положении органов установкизадержки служит элемент задержки 11.Так как в 1 п"+ сов А =1, то при нуХлевом положении органов установки задержки калибруемого устройства задержки блока суммирования 10 на входУ...

Номер патента: 669871

Опубликовано: 23.10.1980

Авторы: Верещак, Горбатенко, Замыцкий, Кайнара, Носырев, Шулика

МПК: G01R 27/32

Метки: затухания, сдвига, фазового, четырехполюсника

...преобразователя11 аналогового сигнала в частотуподключен к входам второго блока 15цифрового отсчета и блока 9 управления цифровыми аттенюаторами 7 и 8.Устройство работает следующимобразом.Принцип действия устройства заключается в сравнении на входе уси. -лителя 6 промежуточной частотыдвух сигналов: сигнала, прошедшегочерез исследуемый четырехполюсник4 и преобразованного затем в смесителе 5, и опорного сигнал,формированного в блоке 12 формирования сигнала опорной частоты с управляемойфазой и изменяемого по амплитудецифровым аттенюатором 8, При этомопорный сигнал автоматически изменяется по амплитуде к фазе до полнойего компенсации с измеряемым сигналом. В этом случае сигнал на выходеусилителя 17 промежуточной...

Номер патента: 773502

Опубликовано: 23.10.1980

Авторы: Гончар-Быш, Левин, Михайлов

МПК: G01R 13/22

Метки: измеритель, осциллографа, цифровой, электроннолучевого

...четвертый выход которого связан с вторыми управляющими входами третьего и четвертого ключей, выходы которых соединены с входом интегратора, вход четвертого ключа связан с выходом источника опорного напряжения, первый управляющий вход четвертого ключа с пер - вым выходом триггера первого такта, первый управляющий вход третьего ключа с первым выходом триггера второго такта, второй выход которого подключен к первому входу блока индикации.На чертеже представлена структурная электрическая схема устройства.Устройство состоит из источника 1 компенсирующего напряжения, источника 2 опорного напряжения, первого и второго ключей 3, 4, интегратора 5, компаратора б, блока 7 управления, триггера 8 первого такта, триггера 9 второго такта, источника...

Номер патента: 773503

Опубликовано: 23.10.1980

Авторы: Липкань, Манойлов

МПК: G01R 13/22

Метки: входное, осциллографа, стробоскопического, широкополосное

...накоплением заряда, полосковойлинии 3, двух смесительных диодов 4,конструктивных емкостей 5 и прямоугольной ферритовой пластины б.Устройство работает следующим образом.Диод 2 с накоплением заряда формирует перепады напряжения, которыераспространяются к боковым стенкамволновода и, отражаясь от них, способствуют созданию между среднимиточками горизонтальных стенок волновода 1 коротких стробимпульсов. Стробимпульсы, полярность которых на верхней и нижней стенках волновода 1 противоположна, поступают через конструктивные емкости 5 на диоды 4, мо773503 Составитель В. ЛившицТехред Н, Бабурка Редактор М. Недолуженко КорректорМ. НигулаПодписное Заказ 7493/5 б Тираж 1019ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035,...

Номер патента: 773504

Опубликовано: 23.10.1980

Автор: Петрович

МПК: G01R 13/22

Метки: сигналов, стробоскопический, цифровой, электрических

...необходимости направления счета реверсивного счетчика 5 и полярности выходного напряжения ЦАП 9, которое противоположно по знаку преобразуемому сигналу и используется н качестве эталонного напряжения для АЦП 3.Напряжение на выходе интегратора АЦП 3 к концу первого такта ин тегрирования пропорционально амплитуде выходного сигнала смесителя 1, С момента начала второго такта напряжение на выходе интегратора уменьшается со скоростью, определяемой величиной выходного напряжения ЦАП 9, и через интервал времени, пропорциональный амплитуде выходного сигнала смесителя, возвращается к исходному значению. Этот интервал времени греобразуется н импульсы последовательно кода. Первое и второе стробирование происходит в одной и той же точке...

Номер патента: 773505

Опубликовано: 23.10.1980

Автор: Павлов

МПК: G01R 13/28

Метки: ждущей, запуска, луча, периодического, развертки, трубки, электроннолучевой

...для .;.одключения исследуемого объекта, индикаторного элемента 10, блока 11 формирования напряжения развертки, электроннолучевой трубки (ЭЛТ) 12 и усилителя 13 вертикального отклонения.5Устройство работает следующим образом.Первый выходной импульс задающего генератора 1 поступает на вход запуска блока 11 формирования напряжения развертки и на вход кольцевого распределителя 2 импульсов.После поступления этого импульса начинается развертка луча ЭЛТ 12 по горизонтали и на первом входе кольцевого распределителя 2 появляется 15 импульс, который задерживается первым элементом задержки 3, проходит через блок б суммирования и согласования и подается на вход запуска генератора 7 зондирующих импульсов. 20 Эондирующий импульс с выхода генератора 7...

Номер патента: 773506

Опубликовано: 23.10.1980

Авторы: Гончар, Гурин, Пишков, Шуцкий

МПК: G01R 13/40

Метки: высоковольтный, измеритель

...и резистором 6, светодиод 7, оптический канал 8,состоящий из свето- водов, светофильтры 9, Фотоприемники 10, сумматор 11, усилитель 12, регистратор 13, резисторы 14 и диоды 15, не определяющие оптическую структуру устройства, а предназначенные для предохранения светодиодов 2, 5 и 7 от чрезмерного тока и недопустимо высокого для них обратного напряжения.Устройство работает Следующим образом. Йапряжение .с трансформатора 1 тока через резисторы 14 и диоды 15 подается на светодиоды 2, 5 и 7, При прямом протекании тока в положительный полупериод с ростом напряжения на выходе трансформатора тока 1 первым загорается светодиод .2 оптически открытого дифференциального оптрона. При этом уменьшение сопротивления оптрона оказывает возрастающее...

Номер патента: 773507

Опубликовано: 23.10.1980

Авторы: Демкин, Калиниченко, Ким, Ройтман

МПК: G01R 15/06

Метки: декадный, делитель, индуктивный

...8, реле управления 9, 10 с контактами 1114, блок коммутации 15 с контактнымигруппами 16 - 19. Входной сигнал подан на шину 20.Делитель работает следующим образом.Входное напряжение поступает нанизкочастотный делитель 1 и высокочастотный делитель 5 через контакты 12реле 9. Выходы низкочастотного ивысокочастотного делителей коммутируются контактами 13 реле 10 синхронно с реле 9. На нижнем поддиапазоне рабочих частот рабатает тольконизкочастотный делитель. На верхнем.поддиапазоне рабочих частот включается высокочастотный делитель, и,одновременно, входное напряжениеподается на средний отвод первойдекады низкочастотного делителя через контакт 11. За счет такого включения при синхронном переключениинизкочастотного и высокочастотногоделителей...

Номер патента: 773508

Опубликовано: 23.10.1980

Авторы: Вишенчук, Гитшов, Каганов, Конопкин, Курдыдык, Холоша

МПК: G01R 15/09

Метки: входное, мультиметра, цифрового

...попарно между собой через контакты третьей группы переключателя и ключи коммутации, все четные и нечетные коммутационные выводы преобразователей соединены ф между собой через контакты третьей группы переключателя, причем количество ключей коммутации равно числу пределов измерения.На чертеже представлена блок-схема 15 входного устройства цифрового мультиметра.Устройство содержит три преобра:зователя 1, 2. и 3, входы которых через контакты 4, 5 и 6 первой группы 7 пе О реключателя соединены со входом устройства 8, а выходы через контакты 9, 10 и 11 второй группы 12 переключателя - с выходом устройства 13. Коммутационные выводы преобразователя 1, число которых равно числу пределов измерения, соединены попарно между собой через контакты...

Номер патента: 773509

Опубликовано: 23.10.1980

Авторы: Петров, Пигин

МПК: G01R 17/10

Метки: мост, напряжением, находящихся, омических, переменного, сопротивлений, цепей, электрических

...Для обеспечения более точной компенсации напРяжения 06, первичная обмотка делителя напряжения питается от одновитковой вторичной обмотки 15 компенсирующего трансформатора 5. Дополнительное деление напряжения, развиваемого на одновитковой обмотке 15 компенсирующего трансформато 773509ра 5, с помощью секционированной об-мотки обеспечивает более плавную иточную регулировку величины компенсирующего напряжения 016 1 . Темсамым обеспечивается более точноравенство .между напряжением 0на сопротивлении образцового йлеча и 5кОмпенсиРУюшим напрЯжением ОкпрИ ЭТОМ 01611О к.д 16 Ок 17 16При измерении переменной напря,жение 0,1 ь, развиваемое на сопро/тивлении образцового плеча, компен Осируется переменным напряжением6Окв,16 -Ок 1 Ь 16 +Ок...

Номер патента: 773510

Опубликовано: 23.10.1980

Автор: Галкин

МПК: G01R 17/10

Метки: приращения, сопротивления

...входом первогоключа к выходу генератора игщуЛьсов, вход дополнительного усилителя ЗОподключен к выходу диФФеренциального усилителя, а его выход черезоввторой управляемый ключ коммутаторак нагрузке, причем нагрузка выполнена в виде активного сопротивленияг а 35генератор выполнен в виде генераторабиполярных импульсов.На черетеже приведена. схема усройства,устройство состоит иэ генератора4 О1 биполярных прямоугольных импульсов,мостовой цепи 2, диФФеренциальногоусилителя 3, дополнительного усилителя 4, коммутатора 5, содержащегодва ключа с общим выходом, активнойнагрузки б.Генератор 1 питает мостовую цепь2 биполярными импульсагыИ = К(1 -) при пТпТ -1 гИ Е, Е. прг Т 4,;ф.,г(п1)Т,(И+) + (И ) = Ер 5 Огде И и И - амплитуды положительно"го и...
