G01R — Измерение электрических и магнитных величин

Номер патента: 718811

Опубликовано: 29.02.1980

Авторы: Мулкиджанян, Рябинин

МПК: G01R 29/18

Метки: выводов, индукционных, полярности, проверки, элементов

...обмотка индукционного элемента соединена с источником питания и одной диагональю моста, а вторая обмотка через двусторонний ограничитель - с управляющими электродами управляемых выпрямителей и с другой диагональю моста, введены два неуправляемых вентиля, включенные в третье и четвертое плечи моста,На чертеже представлена принципиальная схема устройства.Устройство содержит источник питания (на чертеже не показан), двусторонний ограничитель 1 и измерительный блок 2, состоящий из управляемых выпрямителей 3, 4, неуправляемых вентилей 5, 6 и сигнальных ламп 7, 8.718811 оставитель Иванова Корректор 3. Тарасова едактор И, Грузов Заказ 29 8/13 Изд.173 Тираж 1033НПО Поиск Государственного комитета СССР по делам изобре113035, Москва, Ж, Раушская...

Номер патента: 718812

Опубликовано: 29.02.1980

Авторы: Геурков, Кореневич, Костанян

МПК: G01R 31/08

Метки: высоковольтных, линиях, места, повреждения, электропередачи

...участка проходные подстанции 1 - 4 представлены узлами 7 - 10, высоковольтные линии, соединяющие эти подстанции, - постоянными сопротивлениями 11, 12, 13, а присоединения 5 и 6 - переменными сопротивлениями 14 и 15. Трансформаторы, соединяющие проходные подстанции 1 - 4 с потреби телями, на модели показаны постоянными сопротивлениями 16 - 19.Аварийный режим, возникший на реальном участке сети, имитируют на модели подключением к узлам 8 и 9 регулируемых 15 источников ЭДС 20, 21 Е и Е", величина которых равна напряжениям, зафиксированным в момент аварии на проходных подстанциях 2 и 3.При имитации аварийного режима на 20 модели через регулируемые источники ЭДС 20, 21 пропускают токи 1 и 1", которые обратно пропорциональны расстоянию от...

Номер патента: 718813

Опубликовано: 29.02.1980

Автор: Музанов

МПК: G01R 31/28

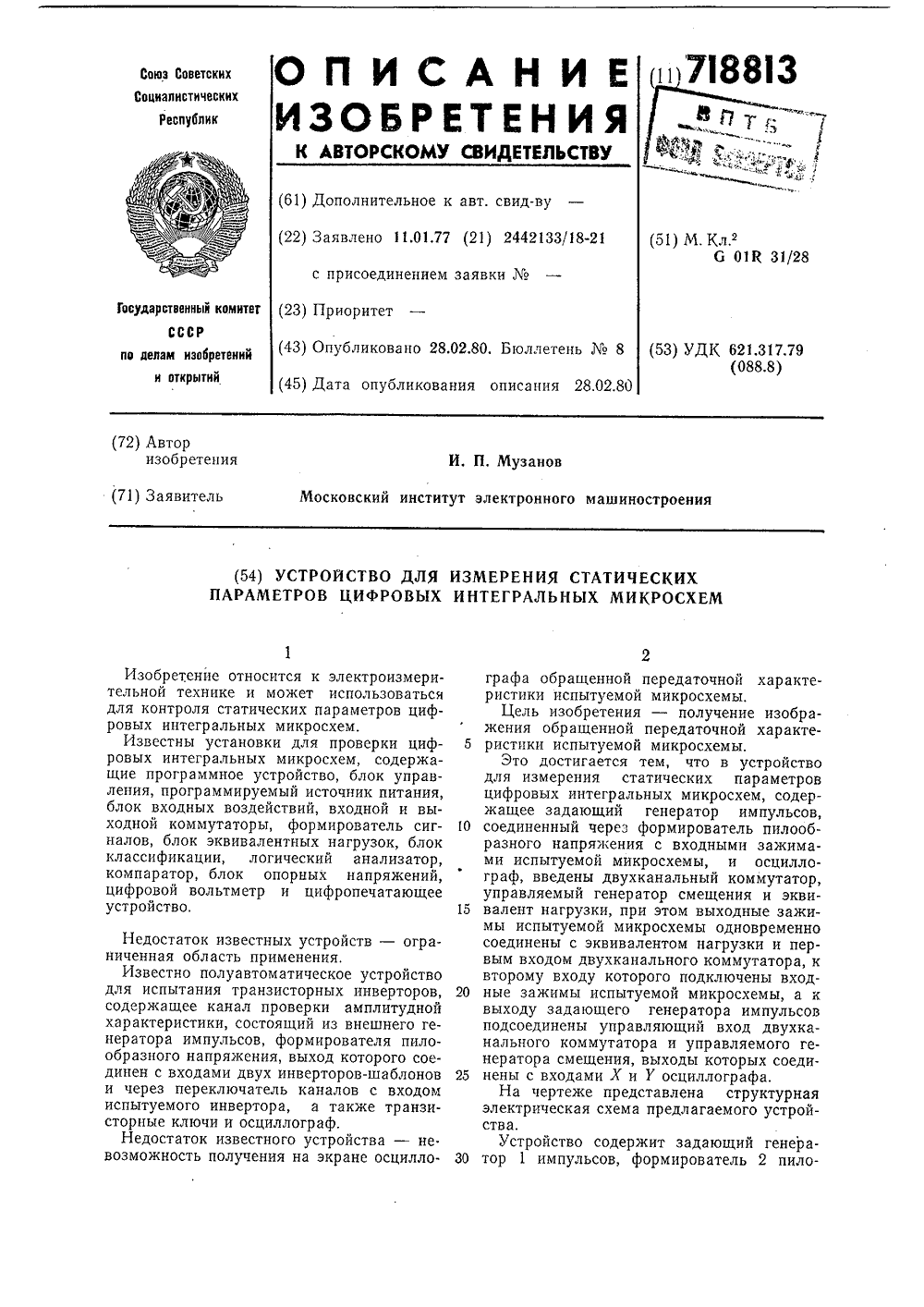

Метки: интегральных, микросхем, параметров, статических, цифровых

...Тарасова Типография, пр, Сапунова образного напряжения, испытуемую микросхему 3, двухканальный коммутатор 4, ос- циллограф 5, управляемый генератор 6 смещения, блок 7 гашения обратного хода луча и эквивалент 8 нагрузки.Устройство работает следующим образом,Генератор 1 синхронизирует работу всех блоков устройства. Пилообразное напряжение с выхода формирователя 2 подается на вход испытуемой микросхемы 3 и одновременно через коммутатор 4 - на вход Х осциллографа 5, который работает в режиме внешней развертки. На вход У осциллографа через коммутатор 4 подается напряжение с выхода испытуемой микросхемы 3, При этом получают изображение передаточной характеристики испытуемой микросхемы. Для получения ее обращенной передаточной характеристики...

Номер патента: 718814

Опубликовано: 29.02.1980

Автор: Рябус

МПК: G01R 31/303

Метки: интегральных, схем

...код в вероятнос, Преобразователь 1 код в вероятнос преобразует поступивший код в случайную последовательность двоичных символов с вероятностью появления символа, например единицы, воставптель Иванов Корректор 3. Тарасова Редактор Е. Караулов Тираж 103 Заказ 2918/1 одписное пографня, пр. Сапунова еф,ЬЙ.;.ъ ,цФч Ф Дфф 1 л;, 3 Ф " уф,ф,:, .7188. "Ф 5случайной последовательности, равной преобразуемому числу. Выходная последовательность преобразователя код в вероятность через согласующий усилитель 2 поступает на вход коммутатора 3. Последнийпо сигналу, поступившему из блока 4 управления, подключает выход согласующегоусилителя 2 к входу соответствующего эле.мента запоминания 5 ь 5, , 5,. При последовательном подключении выхода...

Номер патента: 718815

Опубликовано: 29.02.1980

Автор: Дидик

МПК: G01R 33/02

Метки: веберметр

...причем выход блока задержки соединен с вторыми в хода ми ИЛИ и арифметического блока, выходы которых подключены соответственно к входу формирователя управляющих импульсов и к индикатору, а третий вход арифметического блока связан с выходом преобразователя напряжение - код.;Л 3фпреобразователь напряжение в к 7, арифметический блок 8 и индикатор 9.Веберметр работает следующим образом, Сигнал с измерительной обмотки поступает на вход временного селектора 2. Если в это время синхронизирующий сигнал поступил через блок 4 на вход формирователя управляющих импульсов 3 и открыл селектор 2, то сигнал с выхода последнего интегрируется интегратором 6, преобразуется в цифровую форму преобразователем напряжение - код 7 и поступает на третий...

Номер патента: 718816

Опубликовано: 29.02.1980

Авторы: Барановский, Васин, Гречкин, Кубышта, Черненко

МПК: G01R 33/12

Метки: кристаллографической, ориентации, сфер, ферромагнитных

...2, разжимая равномерно по ок.ружности цилиндрической поверхности посадочный размер цанги 8 так, чтобы немагнитный плунжер 7 плотно вошел в капсулу 2 и перемещался по ее внутренней поверхСоставитель Г, ЧелейРедактор Н. Суханова Корректор 3. Тарасова Заказ 2918/18 НПО Поиск 1 Лзд.173 Тираж 1033 Подписноесударственного комитета СССР по делам изобретений п открытш" 113035, Москва, )К, Раушская наб., д. 4/5 ипография, пр. Сапунова: ь"- гЙ вЪ3Юности при незначительно .,ыа него воздействии. 1 орец держателя Б смачивают клеем, Капсулу 2 с немагнитнь 1 м плунжером укрепляют в поворотном механизме 1, Ориентируемую ферромагнитную сферу 4 помещают в конусную полость немагнитного вкладыша 3 и включают внешнее магнитное поле Н. Ориентируемая...

Номер патента: 718817

Опубликовано: 29.02.1980

Авторы: Абложявичюс, Бабилюс, Василяускас, Горелик

МПК: G01R 35/04

Метки: индукционного, компенсационного, момента, счетчика, электроэнергии

...регулирования компенсационногомомента индукционного счетчика электроэнергии, включающем определение отклонений передаточного числадиСка счетчика и передаточных чиселсекторов диска счетчика от номинальных при токе, равном 5-10 номиналь "його"тока-"счетчика и уменьшении этих/10отклонений до допустимой величиныпутем воздействия на регулировочный элемент компенсационного момен та, задоминают передаточйые числавсех секторов диска, вычисляют из"-менения передаточных чисел секторов 15диска в результате каждого воздействия,на регулировочный элемент" "компейсационного момента и воздействия на него прекрашают при изменении передаточного числа любого 20сектора диска на величину отклонения передаточного числа диска счетчика,В течение оборота...

Номер патента: 719694

Опубликовано: 05.03.1980

Авторы: Вязьмин, Табагари

МПК: B03C 1/00, G01R 33/12

Метки: металла, потоке, руды, содержания

...- 35, Раушснтъ, г. Ужгоро едактор С. Титовааказ О 6/8ЦНИИПИ Госпо делам3035, Москвафилиал ППП Пат Корректор МПодписноеСССРий., д, 4/5Проектная, 4 митета открыт ая наб ул. 3Фпреобразователя 3, второй вход которогоподключен к выходу эталонного генератора 4выход фазового преобразователя подключенк одному из входов корректирующего усилителя 5, второй вход которого подключенк выходу влагомера 6, а выход корректирующего усилителя Ь подключен к одномуиз входов схемы соотношения 7, второй входкоторой подключен к выходу датчика 8 массы руды, а выход схемы соотношения подключен ко входу индикатора 9 и кромеэтого является выходом в схему управления. 46Измерение содержания металла в рудепроизводится с помощью трех типов датчиков: индуктивного...

Номер патента: 720364

Опубликовано: 05.03.1980

Авторы: Бердичевский, Гантимуров, Лапин, Пох

МПК: G01R 19/00

Метки: прибор, электроизмерительный

...1 соединен с шиной сброс" схемы 64 4управления 8 и со счетным входом делителя 2 частоты.Выход элемента 5 ИЛИ подключенк управляющему входу формирователя6 анодного напряжения, один вход -к выходу делителя 2 частоты, а другой -к шине 4 "сброс" делителя 2 частотыи ко второму выходу 14 преобразователяРабота устройства при отсутствииперегрузки осуществляется следующимобразом.Измеряемое напряжение подается навходной зажим устройства, т.е. на входпреобразователя 1 измеряемой величиныво временной интервал. Компаратор 9сравнивает измеряемое напряжение спилообразным, которое генерирует генератор пилообразного напряжения 10, Вмомент равенства этих напряжений навыходе 14 окончания цикла появляетсясигнал, поступающий на вход элемента5 ИЛИ, который...

Номер патента: 720366

Опубликовано: 05.03.1980

Авторы: Иванова, Конурин, Никандров, Орлов

МПК: G01R 21/04

Метки: излучения, мощности, сверхвысокочастотного

...в виде размещенного в радиопрозрачном корпусе планарно-эпитаксиального транзистора 3 плоскости переходов которого ореЕентированы ., перпендикулярно фотносительно электрической составляющей контролируемого сверхвысокочастотного излучепЕя, при этом планарно-эпитаксиальный транзистор 3 включен по схеме усилителя с общим эмиттером, его база включена в цепь обратной связи, а коллектор - к входу усилителя 2 измерителя 1.Устройство работает следующим образок.При действии электромагнитного СВЧ поля на плоскости переходов транзистора 3 его основные носители заряда ориенти720 366 аказ 333/16 9 Подписное 3руются таким образом, что в направлении напряженности электрического СБЧ поля возникает ЗДС, величина которой определяется огибающей СВЧ...

Номер патента: 720368

Опубликовано: 05.03.1980

Авторы: Дагис, Скучас

МПК: G01R 21/06

Метки: сверхвысокочастотных, сигналов

...полупроводникового датчика 1 уменьшается, а сопротивление термодатчика 7 увеличивается и на неинвертирующий вход блока 6 сравнения поступает сигнал ошибки, который воздействует на 25 регулирующий элемент 3 и увеличивает ток через эталонный резистор 4, что приводит к увеличению тока полупроводникового датчика 1. При этом выходной сигнал полупроводникового датчика 1 увели- ЗО чивается и компенсирует уменьшение его чувствительности, вызванное увеличением температуры,. Известно, что температурная зависимость выходного сигнала полупроводникового датчика 1 0 , питаемо го от генератора 8 тока, описывается показательной Функддией где О, - выходной сигнал при 293 К;в ,температура полупроводникового датчика 1;То - 293 К- температурный...

Номер патента: 720369

Опубликовано: 05.03.1980

Авторы: Брамсон, Быкова, Захаров, Кулакова, Сокерчук, Терещенко, Тимофеева

МПК: G01R 23/16

Метки: анализатор, базисе, спектра, уолша

...в блок 3 преобразования инфор: -мации в дискретную форму (отсчеты) через фильтр 2 последовательностей нижних 35частостей, определяю 1 пий частотный диапазон анализа. После блока 3 отсчеты используются в блоках 4 в комбинацикс,программного графа с проведением квадрцрования и сложения составляОщих спектра по октавам и по командам блока О уп-.равления. Результаты осредцяются пс бае анализа в блоках 7 и регистрируОтся вблоке 8, Блок 9 управляет также масшта-,бами осреднения и положением частотного -5диапазона за счет изменения в блоке ХОчастоты дискретизации, что определяет ичастоту среза фильтра блока 3,Число блоков поддиапазонного сложеВ ТО В 1 ОХи КЯК ЦИ ВХОЛ ПОСОДУО.ОГОподдцац 1 зоццо о блок с ход про,с 1,ду 1 цегО пода 10 тс л 1 01...

Номер патента: 720370

Опубликовано: 05.03.1980

Авторы: Кодрянский, Козлов, Масюренко, Ниженский, Таран

МПК: G01R 23/16

Метки: анализатор, спектра, частотного

...5 и поступают на входы коммутатора 6, выход которого соединен с индикатором 7. Одновременно выходные сигналы фильтров подаются на входы коммутатора 8, Напряжение выбранной с помощью комчутатора Ь гармоники подключается кс входу формирователя 9, которыи в)рабатывает временный интервал, равный одному периоду измеряемой гармоники, На это время открывается ключ 10 и на вход счетчика 14 через двоичный делитель частоты 11 поступают импульсыс выхода генератора импульсов 12,-испо импульсов Н, поступивших наэтот счетчик, пропорционально периоду Чизмеряемой гармоники и равног Я- Т 1 2 где- частота импульсов генератора 12. Это число импульсов запоминается и хранится в регистре счетчика 14 на время измерения. Кроме того, импульсы с выхода...

Номер патента: 720371

Опубликовано: 05.03.1980

Авторы: Маслов, Назаренко, Шалдыкин

МПК: G01R 25/02

Метки: аттенюатора, фазовых, характеристик

...времени с = - при измерениях с осР. СОлаблеццем, равным И.Иа чертеже приведена структурная схемаустройства, реалцзуюшега способ измерения.Устройство, реалцзуюшее способ измеренияфазовых характеристик аттецюатора, содержитисследуемый аттенюатоо 1, дополнительныйаттецюатор, фаэо .ст;1 3, переключатели 4 10и 5, резисторы 6ц коцденсаторь 1 8 и 9.Сущность способа заключается в следующем.Фазовый с ц;вносимый апецюатором 1,определяют: разности показаний фазомет.ра 3 после двух цзмереций, первое из которых 15проводят при нулевом ослаблении исследуемо.го аттешоатора 1, причем его входной сигналдифферецццруют 1 ицтегрируют) с помощьюКС - цепочки, образованной резистором 7 иконденсатором 9 и дополшзтельцо ослабляют 26с помошью дополнительноо...

Номер патента: 720373

Опубликовано: 05.03.1980

Авторы: Анисимов, Герасимов, Ковтонюк, Скрипник

МПК: G01R 27/00

Метки: комплексных, сопротивлений

...синел устройства достигает максимальной величины, следовательно мекспмальцой вели 50 чины достигает и чувствцтегп.иость устройства.В результате действия цестабилизиру= ющих факторов изленястся параметры пер естраи ваемого по ч естоте у силн теп я 355 и частота коммутационного генератора 5. В этом случае между входными напряжениями фазового дискриминатора 6 появляется угол, который пропорционален резнос 373ти лежпу резонансной частотой церестраи.ввемого цо частоте усилителя 3 ц частотой ксммутаццоццсго генераторе 5, Б результате этого воздействия це выходе фазового дискриминаторе 6 появляется напряжение, цропорццсшгльцое этой разности,При этом зцек напряжения определяетсяцвпрввлеццем (вверх цлц вниз по частоте) рвсстрсйки резонансной...

Номер патента: 720375

Опубликовано: 05.03.1980

Автор: Калинкевич

МПК: G01R 27/26

Метки: диэлектрической, малыми, пленки, потерями, проницаемости

...можно менятьполяризацию подаваемой на открытый резонатор 1 плоской волны. Для этой цели используются переходники 12 с прямоугольного волновода на круглый. Плоская волна формируется линзой квазиоптического тракта 4, Дляумецыцения влияния паразитных колебаниймежду переходниками 12 устанавливаетсяфильтр 13 паразитных колебаний. Для уменьшеция связи открытого резонатора 1 с источником 7 излучения используется аттенюатор 14,Для уменыдения паразитцых отражений запленкой 2 устанавливается поглощаюший материал 15.При правильном расположении исследуемойпленки 2 форма амплитудно-частотной характеристики открытого резонатора 1, наблюдае- .мая на экране осциллографа 6, це искажена,значение ее максимально, и, что особенноважно, при вращении...

Номер патента: 720376

Опубликовано: 05.03.1980

Авторы: Варанаускас, Каупелис, Наумавичюс, Рагульскис

МПК: G01R 27/28

Метки: вибропреобразователей, динамических, емкостных, характеристик

...3 и расположенный между ними токопроводящий электрод 4, сопряженный опорной токопроводящей поверхностью3 через изоляционную прокладку 5, атакже блок 6 перестройки емкости. цатчик 1 содержит последовательно сопря,- 25женный измерительный электрод 7 изолиционную прокладку 8 и подвижный шток9, на верхнюю поверхность которогоупирается измерительная часть стрелочного индикатора 10 перемещения. зОВ устройство введены последовательно соединенные источник 11 управляющего напряжения, измеритель 12 соотношений и регистратор 13. Блок 6 перестройки емкости содержит варикап, катод 35которого соединен с опорной токопроводящей поверхностью 3, а анод - с токопроводящим электродом 4, который черезрезистор 14 подключен к источнику 11управляющего...

Номер патента: 720377

Опубликовано: 05.03.1980

Авторы: Глухимчук, Сергеев, Химиченко

МПК: G01R 27/28

Метки: амплитудных, измеритель, нелинейности, относительной, характеристик

...- частоты 9, переключатель10, реверсивный счетчик импульсов 11,блок сравнения частот 12, генераторопорной частоты 13, прибор 14 и регистрирующий индикатор 1 5,Устройство работает в двух режималВ первом режиме на входы эталонного4 и исследуемого 3 четырехполюснико.впоступает напряжение, изменяющееся вовремени по ступенчатому закону с помощью управляемого делителя 2. Коммутатор6 осуществляет в течение длительностикаждой ступеньки подключение к входууправляемого усилителя 7 соответственно выходных напряжений эталонного четырехполюсника 4 и выходного делителя 5.При цодключении выхода эталонного четырехполюсника 4 к усилителю 7 выходпреобразователя напряжения в частоту 9через переключатель 10 подключаетсяк блоку сравнения частот 12,...

Номер патента: 720379

Опубликовано: 05.03.1980

Авторы: Журавский, Киселев, Ференец

МПК: G01R 29/00

Метки: динамических, терморезистивных, характеристик, элементов

...Если первоначально нагреть рабочее тело терморезпстивноОго элемента до 100 С, а затем дать ему свободно охлаждаться в той же среде до О С, то разность температур рабочего тела элемента и окружающей среды умень; шается в В раз при достижении температуры рабочего тела исследуемого элемента в 37 С. Замерив время охлажденияйрабочего тела термоезистивного элемента со 100 С до 37 С, определяют посОтоянную времени исследуемого терморезистивцого элемента. Этот замер осуществляют и при любом температурном напоре, действующем на рабочее тело исследуемого элемента, но при этом необходимо чтобы во всех случаях рабочее тело исследуемого элемента охлаждалось на 63% от разности температур исследуемого элемента и окружающей среды.Исследуемое...

Номер патента: 720380

Опубликовано: 05.03.1980

Авторы: Волкогонов, Галенко, Емельянов, Житкова, Леншина, Мерунко

МПК: G01R 29/06

Метки: коэффициента, модуляции

...С ВЫХОДОМ бЛОКа Зцт)0 МИЦацкя. ВХОД КОТОРОГО СОЕДИНЕН СО ВХОдом блока контроля частоты огкбаошейт с В 1,)хгэ 10 1 1)цль 1 а 1 роме того с э"ЛЬЮ аВ ГО 1 ат 1 заци)1 ИЗМЕРЕН 111)ВВЕЦЕ 110И 1)РОПЕ 1 ВТ 11 ЮЦЛЕ УСТРОЙСГВО, ВХОДЬ 1 КОтотРОГО СОЕДИНЕПт С ВЫХОДВМИ ИЗМОР)1 ТЕЛЕй аМПЛцтудЫ ОГцбающой И СВЕдт:.ГОзцаче)п 111 несущей, а гакже с выходом блоКа СИНХРО)тиза 1 Ц 11)На чертеже )ггредставлено предлагаеМОЕ УСТРО)1 СТВО,,Устройство содержит Входное ;стра-стВО ). емодулЯтор 2фил-тэ 3, блок4 контроля частОты Огибаю)де 1;" с)тнхронтлзатор Е," блок 6 запомццан 11 Я,. Измеритель 7 ампллтуды Огиба 0)цс)Й: изме-тцтел)ь 8 несуцей цт)фропеттатт 0)эеустройство 9.С Выхода Бход 1 гэГО ус;тройства алптГгудЦ. МОДЛЦРэ Ва)11 ОЕ НВПРттХСЕ)Ц:Е С НИ М ао...

Номер патента: 720381

Опубликовано: 05.03.1980

Автор: Ирлин

МПК: G01R 31/02

Метки: абонентских, линий

...управляющий сигнал 6 блок коммутации 2, где осуществляется отключение первой группы проводов абонентской линии от объекта 8, С подключенного источника постоянного напряжения 3 через блок коммутации 2 напряжение, подаваемое по одной из пар первой группы проводов абонентской линии, обеспечивает срабатывание блока переключения 1. В результате отключается на короткое время соответствуюгцая установка (9 - 9), а по шлейфу, образованному в блоке переключения, через вторую пару первой группы проводов абонентской линии постоянное напряжение поступает с блока коммутации 2 на вход блока контроля 5, При отсутствии обрыва проводов абонентской линии блок контроля 5 автоматически переходит в режим контроля проводов абонентской линии на сопротивление...

Номер патента: 720382

Опубликовано: 05.03.1980

Авторы: Келль, Мелешкин, Мигунов, Привалов

МПК: G01R 33/02

Метки: магнитного, напряженности, поля

...данного устр )йство - низкая величина простронственного разрешения устройства при измерениях средних и сильных магнитных полей, обусловленцои значительными габаритами катушки уравновешивания, а также погрешность измерения,обусловленная импульсным характером действия цепи коррекции интегратора,Цель изобретения - увели они точности измерения в области низких чо:тот.ППИИПИ Заказ 334/17 Тираж 1019 писиое тентф, г, Ужгород, ул. Проектная,илиал ППП 5 7203 на выходе интегратора. При измерении юстоянного магнитного поля, интегрирующий усилитель 2, элемент 7 сравнения и фильтр 5 низких частот образуют для второго входа схемы сравнения следяшее устройство с коэффициенотом К, 1, которое отслеживает напряжение на выходе фильтра 6,...

Номер патента: 720383

Опубликовано: 05.03.1980

Авторы: Кугаевский, Лукашенок

МПК: G01R 33/12

Метки: высокочастотного, измерительному, испытываемого, образца, подключения, прибору, ферромагнетика

...испытуемого образца высокочастотного ферромагнетика к измерительному прибору включает операционный усилитель 1 с коэффициентом усиления в режиме холостого хода, близким к единице; коаксиальный держатель 2, содержащий центральный электрод 2, наружный цилиндр 2 и закорачиваФющую крышку 2; шайбу-подставку 3 из изоляционного материала (например, фторопласта); делитель напряжения 4, соединенный последовательно с операционным усилителем 1. В цепь положительной обратной связи усилителя 1 последовательно включены центральный электрод и наружный цилиндр коаксиального держателя 2.35Работа устройства для подключения испытуемого образца высокочастотного ферромагнетика к измерительному прибору осуществляется следующим образом.С помощью...

Номер патента: 720605

Опубликовано: 05.03.1980

Авторы: Белов, Кленов, Неуструев

МПК: G01R 31/00

Метки: изменения

...комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раущская наб., д. 4/Б Филиал ППП Патент, г. Ужгород, ул. Проектная, 43билитрога 4 с резистором 5 и общей точкой резисторов 3, 2, а переход база-эмиттер транзистора 7 подключен между общей точкой стабилитрона 4 с резистором 5 и общей точкой резисторов 2 и 1.в исходном состоянии когда напряжение иСточника находится в допустимых пределах, транзисторы 6, 7 заперты так"как мост рассчитан так, что напряжение на базах трансзиторов 6, и 7 выше, чем напряжение на эмиттерах.При уменьшении напряжения источника 40 ниже допустимого предела напряжения на базе транзистора 6 уменьшается, а на его эмиттере остается неизменным из-за стабилизирующих свойств стабилитрона 4,...

Номер патента: 721754

Опубликовано: 15.03.1980

Авторы: Верный, Скрипник, Яненко

МПК: G01B 7/00, G01R 17/00

Метки: величин, приращений, физических

...рйвс)цствеЙ = , напряжения на входеблока срйиция находятся в квадратуре,И, СПС НОВ;тсПЬЦО, ВЫХОДНОЕ ЦаиРЯжЕЦИЕблока раено Ееуйю, что соответствует цуЛЕВОЛ 1 У З 10 ЧЕ Цц)с) 1 а ВЫХОДЕ ИПИКЕ ТО) а8, Всякос и,)мецс.Пи. Вспичицы 1 (и,)мс- ясл 101 О ий стре Ры 1 ыв)фт цйЕу)1 с Ииеквс)д)1)тъ мс жду це)пряжеци 51 л 1 и дс йстеук)11 цм 11 я вход беОка 1 1 среее)цс 111111,)лс 1111 с) фйс)0010)Еа лскп ) 1 11) 51жеи 5 ми цс входах бпОкй 1 1 срс)цен)1 я1)Ы)ЬИЗйЕ ПОЛ 11011 ИС 1 а ЕГО ВЫХОД 110 СТОЯЦНОГО ЦйПРЯЖс ЦИЯ СО )неком + ИЛИкоторое поступает ца формирователь 14 логического уровня для выбора режима работы г)евс)рсевцого счс)тчикй счет + или счет - . Выбор режила работы реверсивного счетчика 7 осуществляется с помощью источника 9 управляющего...

Номер патента: 721755

Опубликовано: 15.03.1980

Авторы: Барткявичюс, Пукис, Пятрушкявичюс

МПК: G01R 19/06, H01F 38/32

Метки: напряжение

...током в сердечнике трансформатора, уравновешивается МДС, созданной током в компенсационной обмотке 4 трансформа тора. Разность МДС в сердечнике трансформатора создает магнитный поток рассогласования. Этот мвгцитцый поток наводит ЭДС в обмотке 3 трансформатора,,юР3. 7247которая включена на входеусццитоля 5.,11 апряжоние между зажимами обмотки 3усиленное усилителем, создает ток вкомпенсационной обмотке 4 и в резисторе 6. При большом коэффициенте усиления усилителя МДСсозданные токамив обмотках 2 и 4, практически равны.Ток в компенсационной обмотке в установившемся режиме следует закону изменения входного тока. оНапряжение О на выходе усилителя5 является выходным напряжением преобразователя. Оно равно сумме падения напряжений на...

Номер патента: 721756

Опубликовано: 15.03.1980

Авторы: Глухимчук, Губарь, Подгорный, Туз

МПК: G01R 19/02

Метки: вольтметр, переменного, цифровой

...и компаратором 6, одиниз входов перемножающего устройства 7 соединен сЯ генератором 3, второй вход подсоединен к выходу широкополосного усилителя 1, а выход перемножаюшего устройства 7 через интегратор 8 и ключ 9 подсоединен ко входу интегратора 5, управляющие55 входы блока 10 автоматики, который осу.ществляет управление ключами 4 и 9, соедиюны с выходом компаратора 6 и выходом генератора 11 импульсов, выход 721756 4блока 10 через счетчик 12 импульсо.соединен с цифровым отсчетным устройством 1 3Принципиальная возможность осуществления мультипликативной коррекции при построении предлагаемого цифрового милливальтметра основана на возможности как уровневого, так и статистического разделения двух и более статистически независимых...

Номер патента: 721757

Опубликовано: 15.03.1980

Авторы: Вишневский, Клепча, Прохоренко

МПК: G01R 19/04

Метки: значения, импульса, мгновенного

...изобретения является повышение точности измерения мгновенных значений импульса на участках с большой скоро- стью изменения мгновенного значеция 10 напряжения при снижении требований к длительности строб-импульса.Поставленная цель достигается по способу измерения мгновенного значения импульса путем определения амплиту ды преобразованного импульса, полученного в результате линейного суммирования измеряемого импульса с коротким строб-импульсом, одновременного со стробированием коротким импульсом ведут 2 О стробирование импульсом с фронтом, скорость нарастания которого равна скорости изменения мгновенного значения измеряемого импульса в точке стробирования и противоположна по знаку.На чертеже представлено устройство для реализации...

Номер патента: 721762

Опубликовано: 15.03.1980

Автор: Тимонин

МПК: G01R 23/02

Метки: частотный

...управляемый элемент,о т л и ч а ю щ и й с я тем, что, с цельюулучшения компенсации временных измененийчастотной характеристики, в него введены двапереключателя, подвижные контакты которыхсоединены соответственно с входом и выходомчастотно-зависимого управляемоо элемента,тактовый генератор, выходы которого подключены к входам управления переключателей,и усилители, входы которых соединены с выходами элемента сравнения, выход одного подключен к входу управления трансформаторачастотного спектра, а выходы остальных соединены с входами управления частотно. зависимогоуправляемого элемента, причем неподвижныеконтакты первого переключателясоединены с выходом трансформатора частотно.го спектра и другим выходом генераторапробных...

Номер патента: 721763

Опубликовано: 15.03.1980

Авторы: Кондрашов, Мельниченко

МПК: G01R 23/02

Метки: измеритель, импульсов, скважности, цифровой

...счетчики 7, 8, 10, 11 и делитель 19частоты в нулевое, а триггер 14 в единичноесостояние ( цепи установки на чертеже непоказаны), По переднему фронту импульсаустрОйства 2 на первом выходе блока 3 появляется сигнал, открьвающий селектор 6, иимпульсы эталонной частоты с генератора 4поступают на суммирующий вход счетчика 8и через селектор 5 в счетчик 7, Селектор 5открьгг в течение длительности входного имнульса, поэтому в счетчик 7 записываетсячисло Йсоответствующее длительности входного импульса. Селектор 6 закрывается попереднему фронту второго входного импульса,1 в результате чего в счетчик 8 записываетсячисло М 2, соответствующее периоду следованиявходных импульсов. При ч, ) йз сигнал при.сутствует ца одном из входов триггера...
