Стенд для ускоренных испытаний дисковых

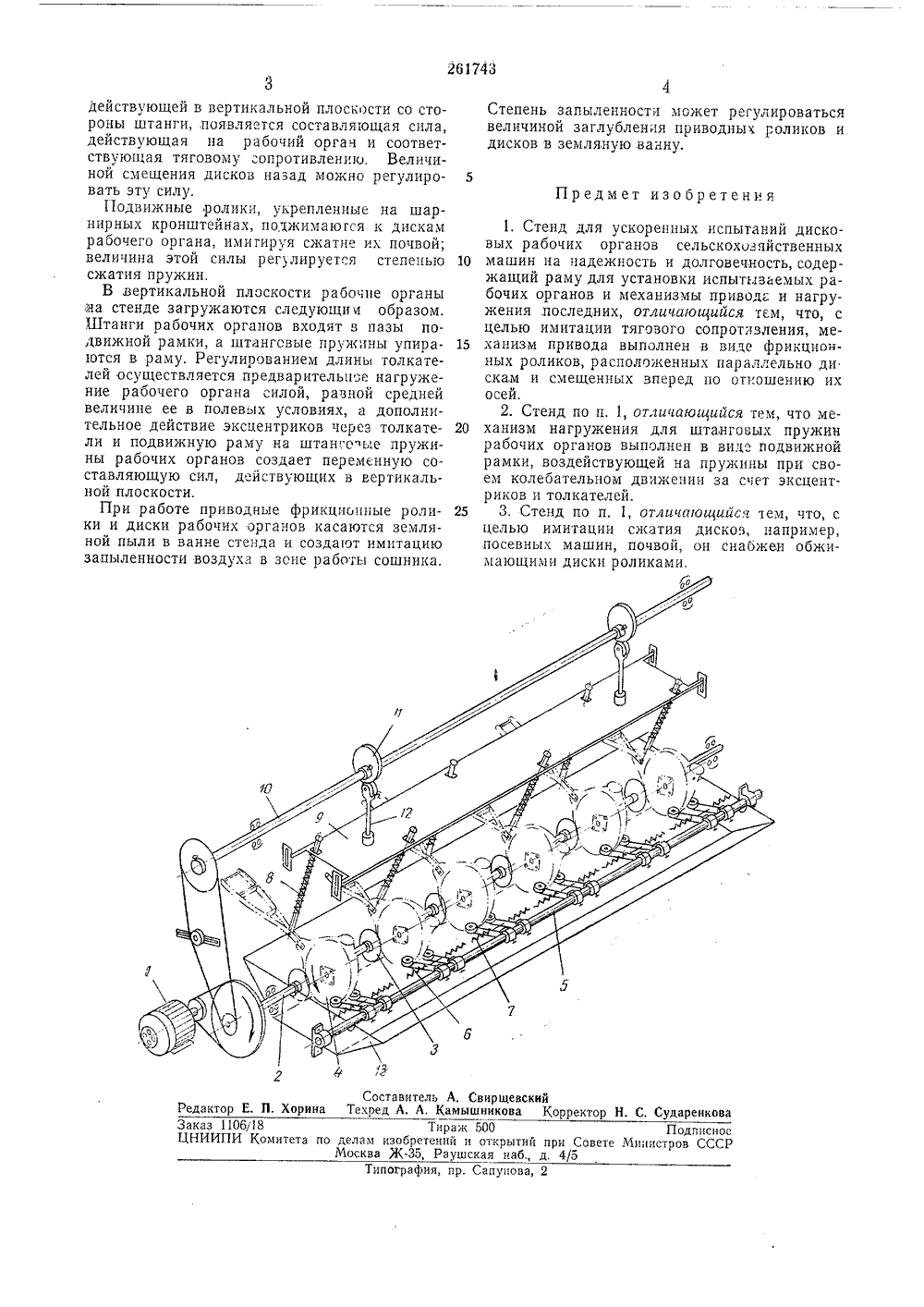

О П ИЗ ИСАН И БРЕТЕНИ Союз Советских Социалистических РеспубликЗависимое от авт, свидетель Заявлено 16,1,1969 ( 1297025/30-15 кис присоединениемПриоритет Комитет по делам зобретвний и открытий при Совете Министров СССР.1970 Дата опубликован исаи Авторыизобретения, Н, Лавронен Очетов, В, С ева оволжская государственная машиноиспытательная станция аявитель ТЕНД ДЛЯ УСКОРЕННЫХ ИСПЫТАНИЙ ДИСКОВЫХОЧИХ ОРГАНОВ СЕЛЬСКОХОЗЯЙСТВЕННЪХ МАШИНА НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ Изобретение относится к стендам для ускоренных испытаний сельскохозяйствнных машин на надежность и долговечность.Известные стенды содеожат раму для установки рабочих органов и механизмы привода и нагружения последних, Эти стенды не обеспечивают имитации тягового сопротивления.В предложенном стенде для устранения указанного недостатка механизм привода выполнен в виде фрикционных роликов, располокенных параллельно дискам и смещенчых вперед по отношению их осей.Механизм нагружения для штанговых пружин рабочих органов выполнен в зиде подвижной рамки, воздействующей на пружины при своем колебательном двикении за счет эксцентриков и толкателй. Для имитации сжатия дисков, например, посевных машин, почвой стенд снабжен обжимающими диски роликаНа чертеже изображена принципиальная схема предложенного стенда.Конструкция стенда предусматривает возможность имитации нагрузок на рабочий орган как в вертикальной, так и в горизонтальной плоскостях, а также 11 митац 111 О Гжатия ра бочего органа почвой в осевом направлении.Привод стенда осу;цествляется от электродвигателя 1. На приводном валу установлены приводные фрикционные ролики д, которые по торцу имеют канавку по форме сечения дисков рабочего оргаа 4. На ролики опираются диски рабочего органа (например, сошники сеялки), которые приводятя этими ро 5 ликами во вращение, Диски раосчих Органовпри установке на стед смещаются назад относительно оси фрикционных роликов и тем самым обеспечиваются необходимь 1 е нагрузки на рабочий орган, соответствующие тяговому 10 сопротивлению.На опорном валу 5 крепятся пгдвпжные ролики 6, которые с помощью пружин 7 поджимаются к дискам раоочего органа, имитируя сжатие дисков почвой в осевом направлении, 15 Штанговые пружины рабочих органов 8поджимаются подвижной рамкой 9, На валу 10 крепятся эксцентрики 11, ко. Орые через толкателп 12 и подв 11 жную рамку создают имитацию переменных нагрузок, действующих 20 на рабочий орган в вертикальной плоскости.Фрикционные ролики и диски рабочих орга.нов касаются земляной пыли в ванне 13 и при работе создают имитацию запыленности.Описанный стенд работает следующим обра зом.Приводные фрикционные ролики приводятво вр ащение диски испытываемых р а. бочих органов. За счет смещения дисков рабочего органа назад относительно оси призодных роли ков, от веса самого рабочего органа и силы,261743 Предмет изобретения Составитель А. СвирщевскийТехред А. А, Камышникова Корректор Н. С, Сударенкова Редактор Е. П. ХоринаЗаказ 1106 18/ Тираж 500 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва Ж, Раушская наб д. 4/5Типография, пр, Сапунова, 2 действующей в вертикальной плоскости со стороны штанги, появляется составляющая сила,действующая на рабочий оргач и соответствующая тяговому сопротивлению. Величиной смещения дисков назад можно регулировать эту силу.Подвижные ролики, укрепленные на шарнирных кронштейнах, поджимаюгся к дискамрабочего органа, имитируя сжатие их почвой;величина этой силы регулируется степенью 10сжатия пружин,В вертикальной плоскости рабочие органына стенде загружаются следующим образом,:Штанги рабочих органов входят в пазы подвижной рамки, а штанговые пружины упира1 отся в раму. Регулированием длинь толкателей осуществляется предварительное нагружение рабочего органа силой, равной среднейвеличине ее в полевых условиях, а дополнительное действие эксцентриков через толкатели и подвижную раму на штанговые пружины рабочих органов создает переменную составляющую сил, действующих в вертикальной плоскости.При работе приводные фрикцнопные ролики и диски рабочих органов касаются земляной пыли в ванне стенда и создают имитациюзапыленности воздуха в зоне работы сошника,Степень запыленности может регулироватьсявеличиной заглубления приводных роликов идисков в земляную ванну. 1. Стенд для ускоренных испытаний дисковых рабочих органов сельскохозяйственных машин на надежность и долговечность, содержащий раму для установки испытываемых рабочих органов и механизмы привод и нагружения последних, отличающийся тем, что, с целью имитации тягового сопротивления, механизм привода выполнен в виде фрикционных роликов, располсокенных параллельно ди. скам и смещенных вперед по отношению их осей.2. Стенд по п. 1, отличающийся тем, что механизм нагружения для штанговых пружин рабочих органов выполнен в виде подвижной рамки, воздействующей на пружины при своем колебательном движении за счет эксцентриков и толкателей.3, Стенд по п, 1, отличающийся тем, что, с целью имитации сжатия дисков, например, посевных машин, почвой, он снабжен обжимающими диски роликами.
