Устройство для создания пульсаций давления при динамических испытаниях датчиков

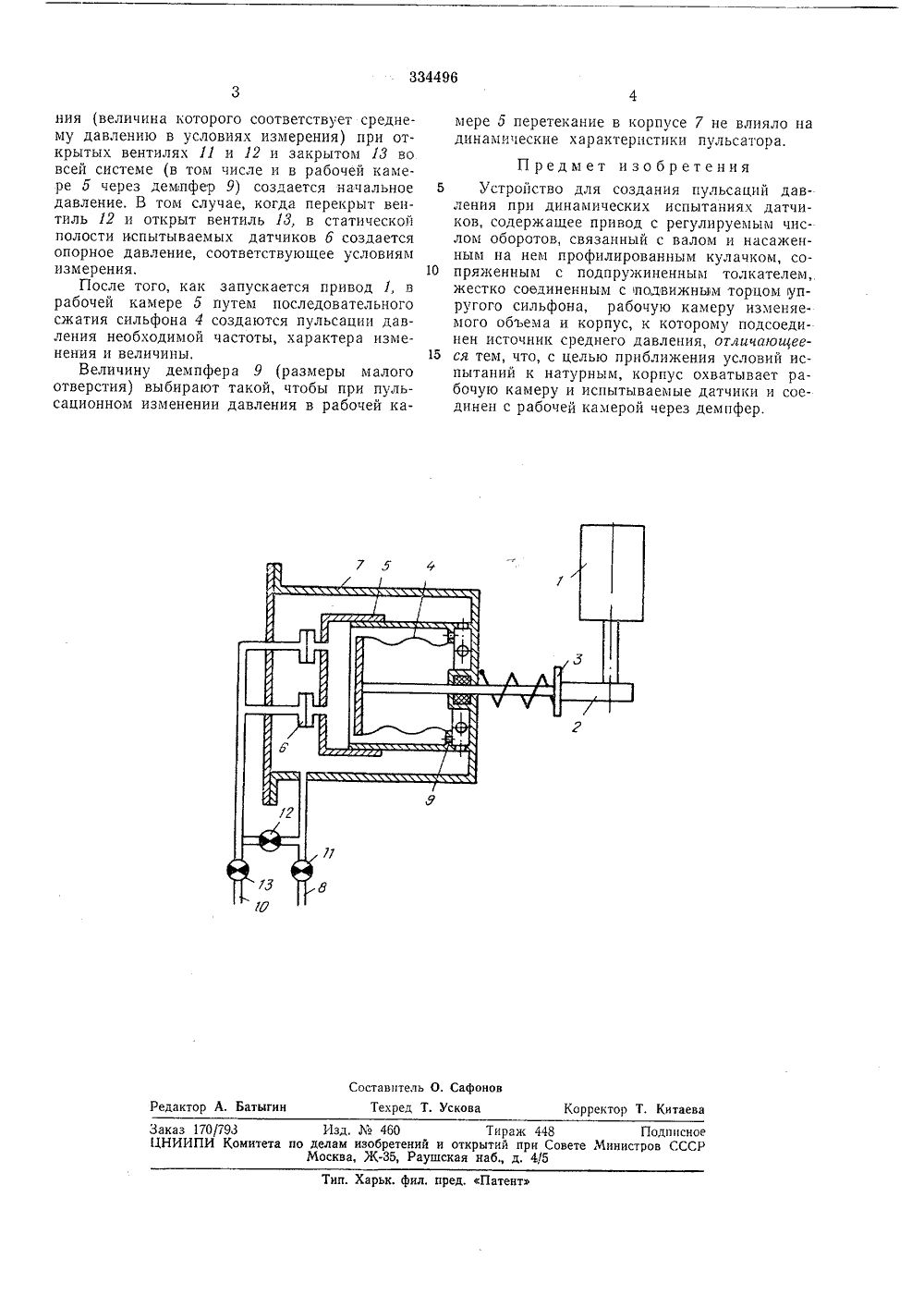

334496 ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикависимое от авт. свидетельства-л, 6 011 23 0 1636223,18-10 аявлено 22.1.197 рисоединением заявкиКомитет по делам зобретений и открытий при Совете Министров СССРАвторыизобретения и В, И. Лагутин В Ив аявител НИЯ ПУЛЬСАЦИЙ ДАВЛЕНИЯИСПЫТАНИЯХ ДАТЧИКОВ В известных устройствах для создания пульсаций давления, содержащий привод с регулируемым числом оборотов, связанный с ва лом и насаженными на нем профилированными кулачками, сопряженными с подпружиненными толкателями, жестко соединенными с подвижными торцами упругих сильфонов, размещенных в герметичном корпусе, к которому подсоединен источник среднего давления, и рабочие камеры изменяемого объема с подсоединенными к ним испытываемым дифференциальными датчиками давления или системами, имеет место невозможность приближения условий испытания к натурным условиям, в частности к условиям измерения реализуемым, например, в аэродинамических трубах, когда корпус датчика находится под средним давлением, одна из полостей - под действием пульсирующего по заданному закону давленшо. а другая полость связана с источником опорного давления.В предлагаемом устройстве, с целью .ближения условии испытаний и иатурн м образом. тего давлепрпым 30 СТРОЙСТВО ДЛЯ СО ПРИ ДИНАМИЧЕСК Изобретение относится к контрольно-измерительной технике, в частности к устройствам .для создания пульсаций давления, используемым для динамических испытаний дифференциальных датчиков давления или систем, например в экспериментальноп аэродинамике. корпус охватывает рабочую камеру и испытываемые датчики и через демпфер соединен с полостью рабочей камеры.На чертеже изображена схема предлагаемого устройства.Устройство содержит привод 1 с регулируемым числом оборотов, на валу которого насажен профилированный кулачок 2, сопряженный с подпружиненным толкателем 3, который жестко соединен с подвижным торцом сильфона 4, являющимся одним из элементов рабочей камеры 5 изменяемого объема. На другом торце рабочей камеры находятся испытываемые дифференциальные датчики б давления (или системы датчиков), динамические полости которых сообщены с полостью рабочей камеры 5. Рабочая камера с испытываемыми датчиками и сильфоном заключены в герметичный корпус 7, к которому подсоединен источник 8 среднего давления. Полость корпуса 7 демпфером 9 (отверстием малого диаметра) сообщена с рабочей камерой 5. Статические полости испытываемых датчиков б соединены с источником опорного давления 10. На источниках среднего 8 и опорного 10 давлений, связанных между собой, установлены вентили 11, 12 и 1 Л.Устройство работает следющпС помощью источп 1 ка 8 средКорректор Т. Китаева Редактор А, Батыгин Заказ 170/793 Изд. ЪЪ 460 Тираж 448 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская иабд. 415Тип. Харьк. фил, пред. Патент ния (величина которого соответствует среднему давлению в условиях измерения) при открытых вентилях 11 и 12 и закрытом 13 во всей системе (в том числе и в рабочей камере б через демпфер 9) создается начальное 5 давление. В том случае, когда перекрыт вентиль 12 и открыт вентиль 18, в статической полости испытываемых датчиков б создается опорное давление, соответствующее условиям измерения. 10После того, как запускается привод 1, в рабочей камере 5 путем последовательного сжатия сильфона 4 создаются пульсации давления необходимой частоты, характера изменения и величины. 15Величину демпфера 9 (размеры малого отверстия) выбирают такой, чтобы при пульсационном изменении давления в рабочей камере б перетекание в корпусе 7 не влияло надинамические характеристики пульсатора. Предмет изобретенияУстройство для создания пульсаций давления при динамических испытаниях датчиков, содержащее привод с регулируемым числом оборотов, связанный с валом и насаженным на нем профилированным кулачком, сопряженным с подпружиненным толкателем, жестко соединенным с подвижным торцом упругого сильфона, рабочую камеру изменяемого объема и корпус, к которому подсоединен источник среднего давления, отличающееся тем, что, с целью приближения условий испытаний к натурным, корпус охватывает рабочую камеру и испытываемые датчики и соединен с рабочей камерой через демпфер,
