Ультразвуковой сигнализатор уровня

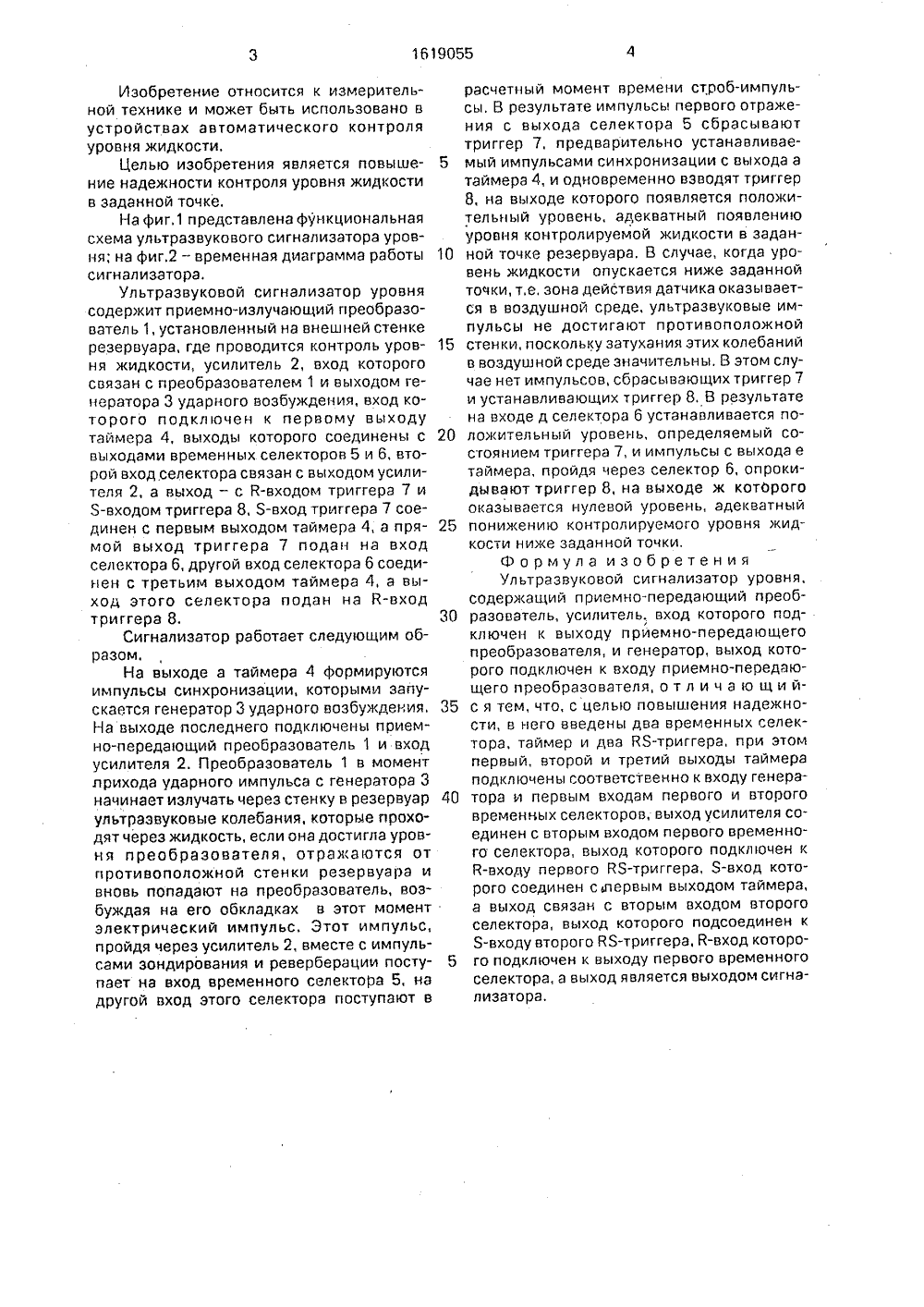

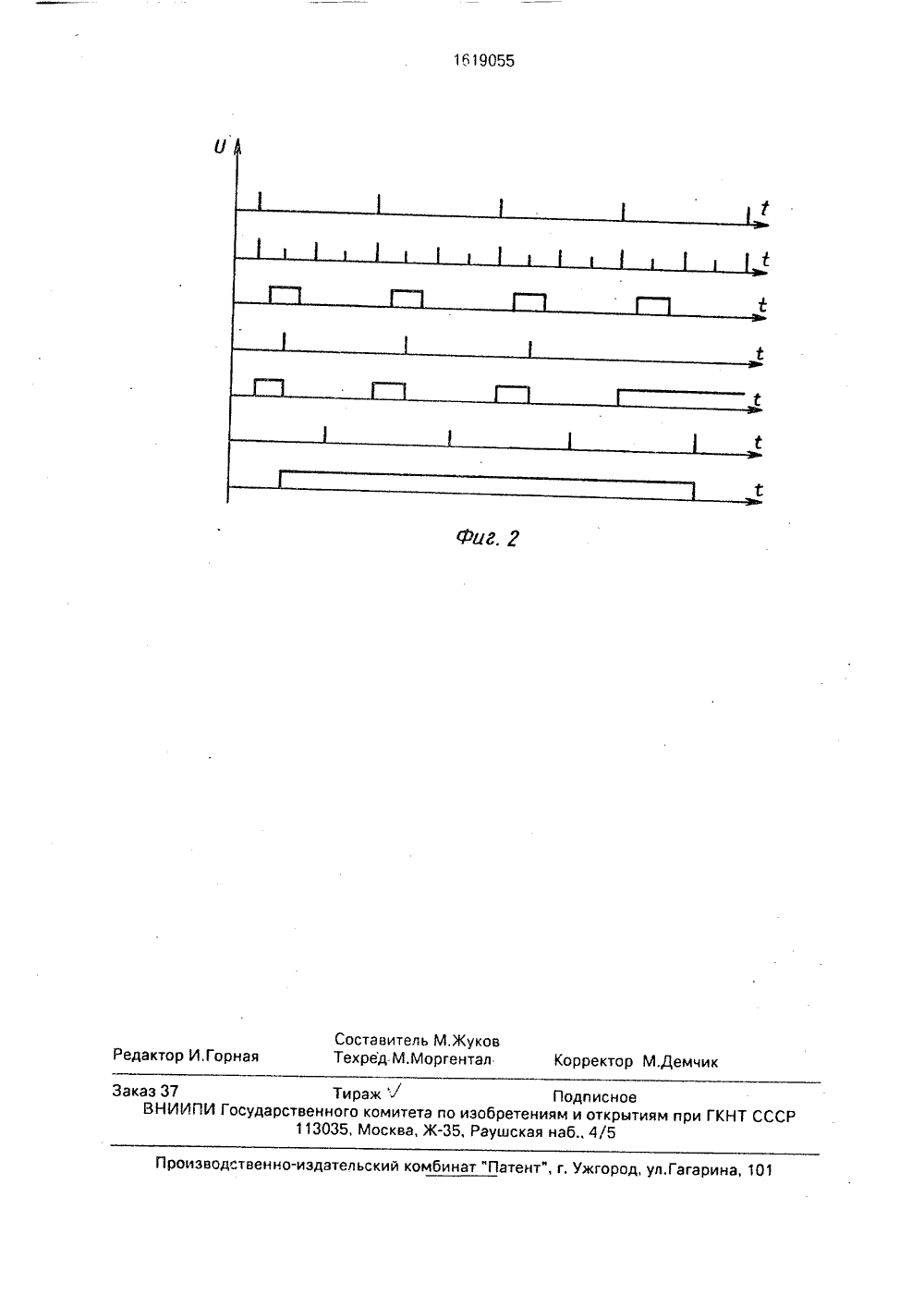

союз совг-тскихсоциАлистическиРЕСПУБЛИК Г 9) 51)5 6 01 Г 23/28 ОПИ ИЗО ОСУДАРСТ 8 ЕННЫИ КОМИТЕТ О ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследовательский и проектно-изыскательский институт трубопроводного гидротранспорта(56) Авторское свидетельство СССР М 637719, кл. 6 01 Г 23/12, 1976,Авторское свидетельство СССР М 987398, кл. 6 01 Р 23/28, 1983.(54) УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ(57) Изобретение относится к измерительной технике и может применяться в системах автоматизации технологических процессов, использующих меняющийся уровень жидкости. Цель изобретения - повышение надежности контроля уровня жидкости в резервуаре в результате использования спосаба сквозного прозвучивания резервуара с .кидкосгью и построения схемы на цифровых узлах. На первом выходе таймера 4 формируются импульсы синхронизации. запускающие генератор 3 к выходу приемно-передающего преобразователя 1, сигнал с которого усиливается усилителем 2. Достижение жидкостью заданного уровня определяется появлением отраженных от противоположной стенки резервуара импульсов в расчетной зоне контроля, которые запускают основной триггер 8 регистрации и сбрасывают вспомогательный триггер 7. В случае, когда контролируемая жидкость окахется ниже заданной точки, ультразвуковые колебания в воздухе затухнут, не достигнув противоположной стенки. В этом случае вспомогательный триггер 7 не сбросится, а основной триггер 8 не установится, что будет сигнализировать о понижении контролируемого уровня жидкости ниже заданной точки. 2 ил,Изобретение относится к измерительной технике и может быть использовано вустройствах автоматического контроляуровня жидкости.Целью изобретения является повышение надежности контроля уровня жидкостив заданной точке,На фиг,1 представлена функциональнаясхема ультразвукового сигнализатора уровня; на фиг.2 - временная диаграмма работы 10сигнализатора,Ультразвуковой сигнализатор уровнясодеркит приемно-излучающий преобразователь 1, установленный на внешней стенкерезервуара, где проводится контроль уровня жидкости, усилитель 2, вход которогосвязан с преобразователем 1 и выходом генератора 3 ударного возбуждения, вход которого подключен к первому выходутаймера 4, выходь 1 которого соединены с 20выходами временных селекторов 5 и б, второй вход селектора связан с выходом усилителя 2, а выход - с Я-входом триггера 7 иЯ-входом триггера 8, Я-вход триггера 7 соединен с первым выходом таймера 4, а прямой выход триггера 7 подан на входселектора б, другой вход селектора б соединен с третьим выходом таймера 4, а выход этого селектора подан на К-входтриггера 8. 30Сигнализатор работает следующим образом.На выходе а таймера 4 формируютсяимпульсы синхронизации, которыми запускается генератор 3 ударного возбуждения. 35На выходе последнего подключены приемно-передающий преобразователь 1 и входусилителя 2. Преобразователь 1 в моментприхода ударного импульса с генератора 3начинает излучать через стенку в резервуар 40ультразвуковые колебания, которые проходят через жидкость, если онэ достигла уровня преобразователя, отражаются отпротивоположной стенки резервуара ивновь попадают на преобразователь, возбуждая на его обкладках в этот моментэлектрический импульс. Этот импульс,пройдя через усилитель 2, вместе с импульсами зондирования и реверберации поступает на вход временного селектора 5, надругой вход этого селектора поступают в расчетный момент времени строб-импульсы, В результате импульсы первого отражения с выхода селектора 5 сбрасывают триггер 7, предварительно устанавливаемый импульсами синхронизации с выхода а таймера 4, и одновременно вэводят триггер 8, нэ выходе которого появляется положительный уровень, адекватный появлению уровня контролируемой жидкости в заданной точке резервуара, В случае, когда уровень жидкости опускается ниже заданной точки, т,е, зона действия датчика оказывается в воздушной среде. ультразвуковые импульсы не достигают противоположной стенки, поскольку затухания этих колебаний в воздушной среде значительны, В этом случае нет импульсов, сбрасывающих триггер 7 и устанавливающих триггер 8, В результате на входе д селектора б устанавливается положительный уровень, определяемый состоянием триггера 7, и импульсы с выхода е таймера, пройдя через селектор б, опрокидывают триггер 8, на выходе ж котОрого оказывается нулевой уровень, адекватный понижению контролируемого уровня кидкости ниже заданной точки,Формула изобретения Ультразвуковой сигнализатор уровня, содержащий приемно-передающий преобразователь, усилитель. вход которого подключен к выходу приемно-передающего преобразователя, и генератор, выход которого подключен к входу приемно-передающего преобразователя, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности, в него введены два временных селектора, таймер и два КЯ-триггера, при этом первый, второй и третий выходы таймера подключены соответственно к входу генератора и первым входам первого и второго временных селекторов, выход усилителя соединен с вторым входом первого временного селектора, выход которого подключен к Я-входу первого ВЯ-триггера, Я-вход которого соединен спервым выходом таймера, а выход связан с вторым входом второго селектора, выход которого подсоединен к Я-входу второго ЯЯ-триггера, Й-вход которого подключен к выходу первого временного селектора, а выход является выходом сигнализатора,1619055 г. Г Составитель Жуковентал Редактор И,Горная Техред.М.Морг Корректор М.Демчи аказ 37 Тираж "Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям п 113035, Москва, Ж, Раушская наб., 4/5 Т СССР роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
