Индикаторный нутромер

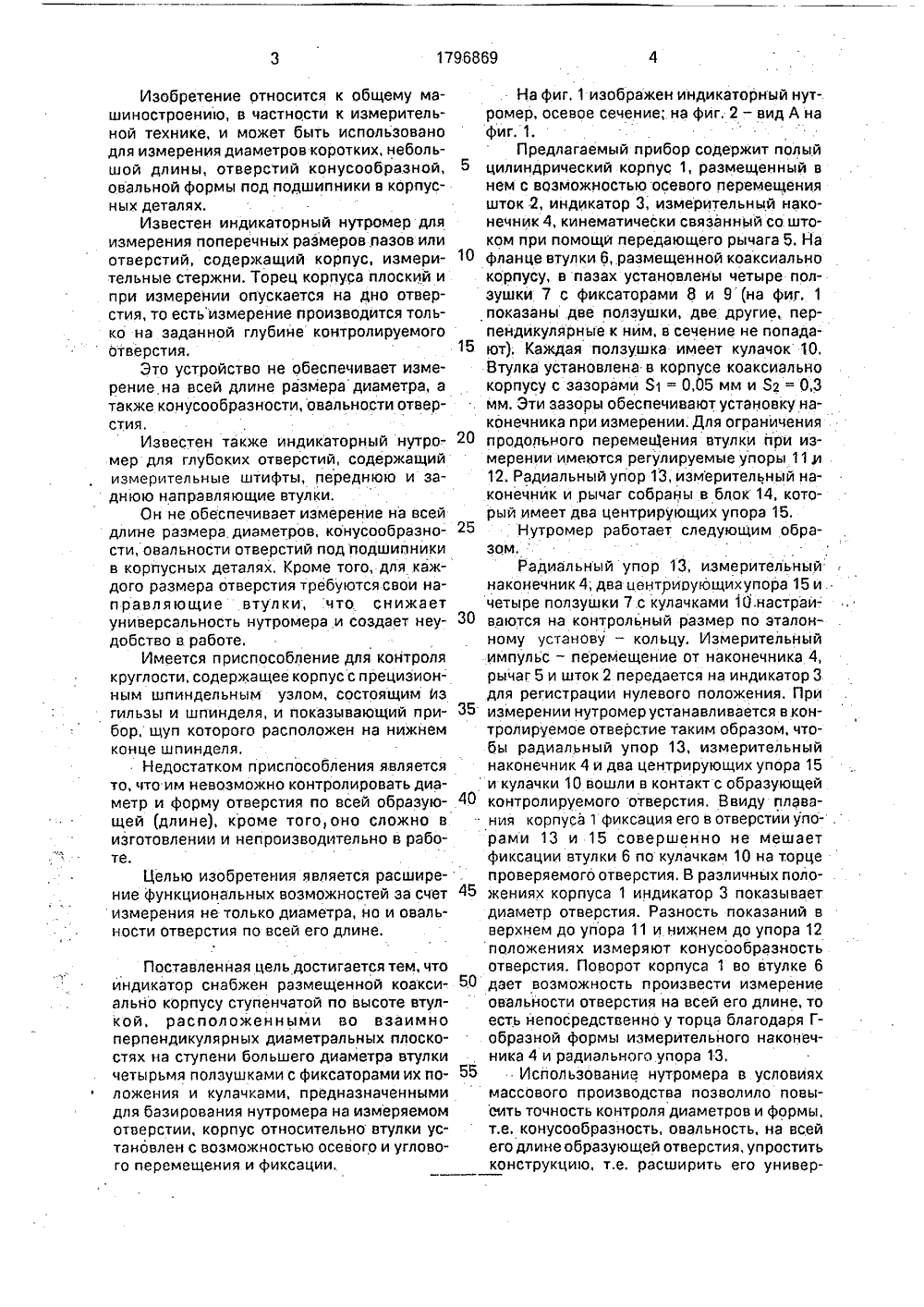

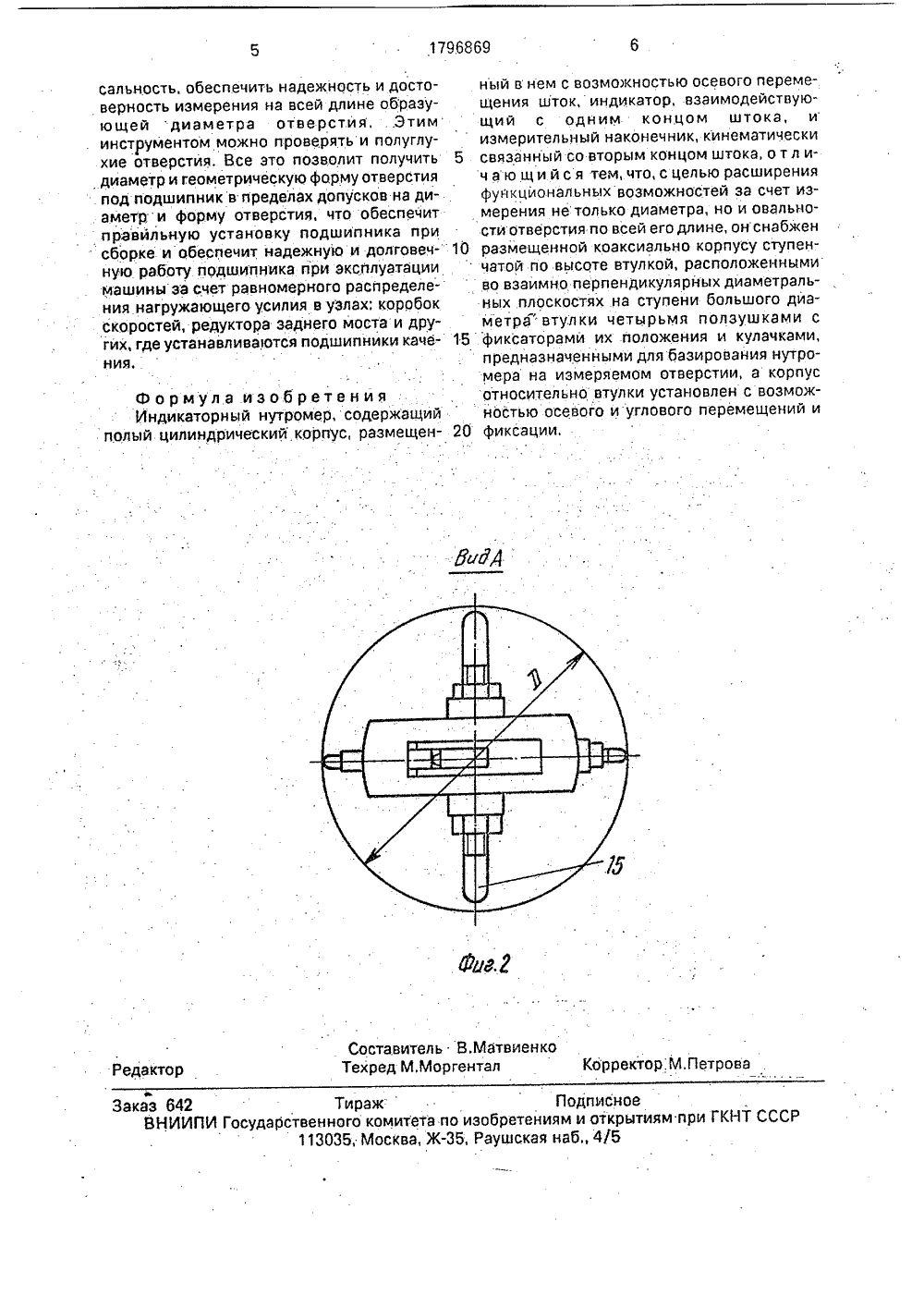

(51) РЕТЕН ГОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССР СПАТЕНТ СССР)СПИСАНИЕ И АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Горьковский автомобильный завод(56) Авторское свидетельство СССРМ 1467372, кл. 6 01 В 5/12, 1987.Григорьев И.А. и др, Контроль размеровв машиностроении. - М,: Машгиз. 1959,с.130, фиг, 125,Авторское свидетельство СССРВ 295011,кл. 6 01 В 5/20, 1969.,(57) Изобретение относится к общему машиностроению, в частности к измерительнойтехнике, и может быть использовано для 1796869 А 1 измерения диаметров отверстий конусообразной овальной формы. С целью расширения функциональных воэможностей эа счет измерения не столько диаметра, но и овальности отверстия по всей его длине, нутромер снабжен размещенной коаксиально корпусу 1 ступенчатой по высоте втулкой 6, расположенной во взаимно перпендикулярных диаметрах плоскостях на ступени большого диаметра втулки четырьмя полэушками 7 с фиксаторами 8 и 9 их положения и кулачками 10, предназначенными для базирования нутромера на измеряемом отверстии, корпус 1 относительно втулки 6 установлен с возможностью осевого и углового перемещений и фиксации. 2 ил,Изобретение относится к общему машиностроению, в частности к измерительной технике, и может быть использовано для измерения диаметров коротких, небольшой длины, отверстий конусообразной, овальной формы под подшипники в корпусн ых деталях.Известен индикаторный нутромер для измерения поперечных размеров пазов или отверстий, содержащий корпус, измерительные стержни. Торец корпуса плоский и при измерении опускается на дно отверстия, то естьизмерение производится только на заданной глубине контролируемого отверстия.Это устройство не обеспечивает измерение на всей длине размера диаметра, а также конусообразности, овальности отверстия,Известен также индикаторный нутромер для глубоких отверстий, содержащий измерительные штифты, переднюю и заднюю направляющие втулки.Он не обеспечивает измерение на всей длине размера диаметров, конусообразности, овальности отверстий подподшипники в корпусных деталях, Кроме того, для каждого размера отверстия требуются свои наи равд я ющие втул ки, что. снижает универсальность нутромера и создает неудобство в работе.Имеется приспособление для контроля круглости, содеркащее корпус с прецизионным шпиндельным узлом, состоящим йз гильзы и шпинделя, и показывающий прибор, щуп которого расположен на нижнем конце шпинделя,Недостатком приспособления является то, что им невозможно контролировать диаметр и форму отверстия по всей образующей (длине), кроме тогооно сложно в изготовлении и непроизводительно в работе.Целью изобретения является расширение функциональных возможностей за счет измерения не только диаметра, но и овальности Отверстия по всей его длине. Поставленная цель достигается тем, что йндикатор снабжен размещенной коаксиально корпусу ступенчатой по высоте втулкой. расположенными во взаимно перпендикулярных диаметральных плоскостях на ступени большего диаметра втулки четырьмя полэушками с фиксаторами их положения и кулачками, предназначенными для базирования нутромера на измеряемом отверстии, корпус относительно втулки установлен с возможностью осевого и углового перемещения и фиксации,На фиг. 1 изображен индикаторный нутромер, осевое сечение; на фиг. 2 - вид А нафиг. 1.Предлагаемый прибор содержит полыйцилиндрический корпус 1, размещенный внем с возможностью осевого перемещенияшток 2, индикатор 3; измерительный наконечник 4, кинематически связанный со штоком при помощи передающего рычага 5. На10 фланце втулки 6, размещенной коаксиальнокорпусу, в пазах установлены четыре ползушки 7 с фиксаторами 8 и 9(на фиг, 1показаны две ползушки, две другие, перпендикулярные к ним, в сечение не попада 15 ют). Каждая ползушка имеет кулачок 10,Втулка установлена в корпусе коаксиальнокорпусу с зазорами 31 = 0,05 мм и Я 2 = 0,3. мм. Эти зазоры обеспечивают установку наконечника при измерении. Для ограничения20 продольного перемещения втулки при измерении имеются регулируемые упоры 11 у12. Радиальный упор 13, измерительный наконечник и рычаг собраны в блок 14, который имеет два центрирующих упора 15,25 Нутромер работает следующим образом.Радиальный упор 13, измерительныйнаконечник 4; два иентриоующихупора 15 и.четыре ползушки 7.с кулачками 10 настраи 30 ваются на контрольный размер по эталонному установу - кольцу. Измерительныйимпульс - перемещение от наконечника 4,рычаг 5 и шток 2 передается на индикатор 3для регистрации нулевого положения. При35 измерении нутромер устанавливается в контролируемое отверстие таким образом, чтобы радиальный упор 13, измерительныйнаконечник 4 и два центрирующих упора 15и кулачки 10 вошли в контакт с образующей40 контролируемого отверстия, Ввиду плавания корпуса 1 фиксация его в отверстии упо- .рами 13 и 15 совершенно не мешаетфиксации втулки 6 по кулачкам 10 на торцепроверяемого отверстия. В различных поло 45 жениях корпуса 1 индикатор 3 показываетдиаметр отверстия. Разность показаний вверхнем до упора 11 и нижнем до упора 12положениях измеряют конусообразностьотверстия. Поворот корпуса 1 во втулке 650 дает возможность произвести измерениеовальности отверстия на всей его длине, тоесть непосредственно у торца благодаря Гобразной формы измерительного наконечника 4 и радиального упора 13,55 Исйользование нутромера в условияхмассового производства позволило повысить точность контроля диаметров и формы,т.е. конусообразность, овальность, на всейего длине образующей отверстия, упроститьконструкцию, т.е, расширить его универ1796869 сальность. обеспечить надежность и досто- ный в нем с возможностью осевого перемеверность измерения на всей длине образу- щения шток, индикатор, взаимодействуюющей диаметра отверстияЭтим щий с одним концом штока, и инструментом можно проверять и полуглу- измерительный наконечник, кинематически хие отверстия, Все зто позволит получить 5 связанный со вторым концом штока, о т л и- диаметр и геометрическую форму отверстия ч а ю щ и й с я тем, что, с целью расширения под подшипник в пределах допусков на ди- фуякциональных возможностей за счет изаметр и форму отверстия, что обеспечит мерения не только диаметра, но и овальноправйльную установку подшипника при стйотверстия по всей его длине, он снабжен сборке и обеспечит надежную и долговеч размещенной коаксиально корпусу ступенную работу подшипника при эксплуатации чатой по высоте втулкой, расположенными машины за счет равномерного распределе- во взаимно перпендикулярйых диаметральния нагружающегоусилия в узлах: коробок ных плоскостях на ступени большого диаскоростей, редуктора заднего моста и дру- метравтулки четырьмя ползушками с гих,гдеустанавлива 1 отсяподшипникикаче фиксаторами их положения и кулачками, ния, предназначенными для базирования нутромера на измеряемом отверстии, а корпусФ о р м у л а и з о б р е т е н и я . относительно втулки установлен с возможИндикаторный нутромер, содержащий ностью осевого и углового перемещений и полый цилиндрический корпус, размещен фиксации. ФиА оставитель В.Матвиенкхред М.Моргентал Редактор орректор М.Петрова аз 642 Тираж: ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям пр113035, Москва, Ж-ЗЬ, Раушская наб., 4/5 КНТ СС
