Устройство для измерения радиусов

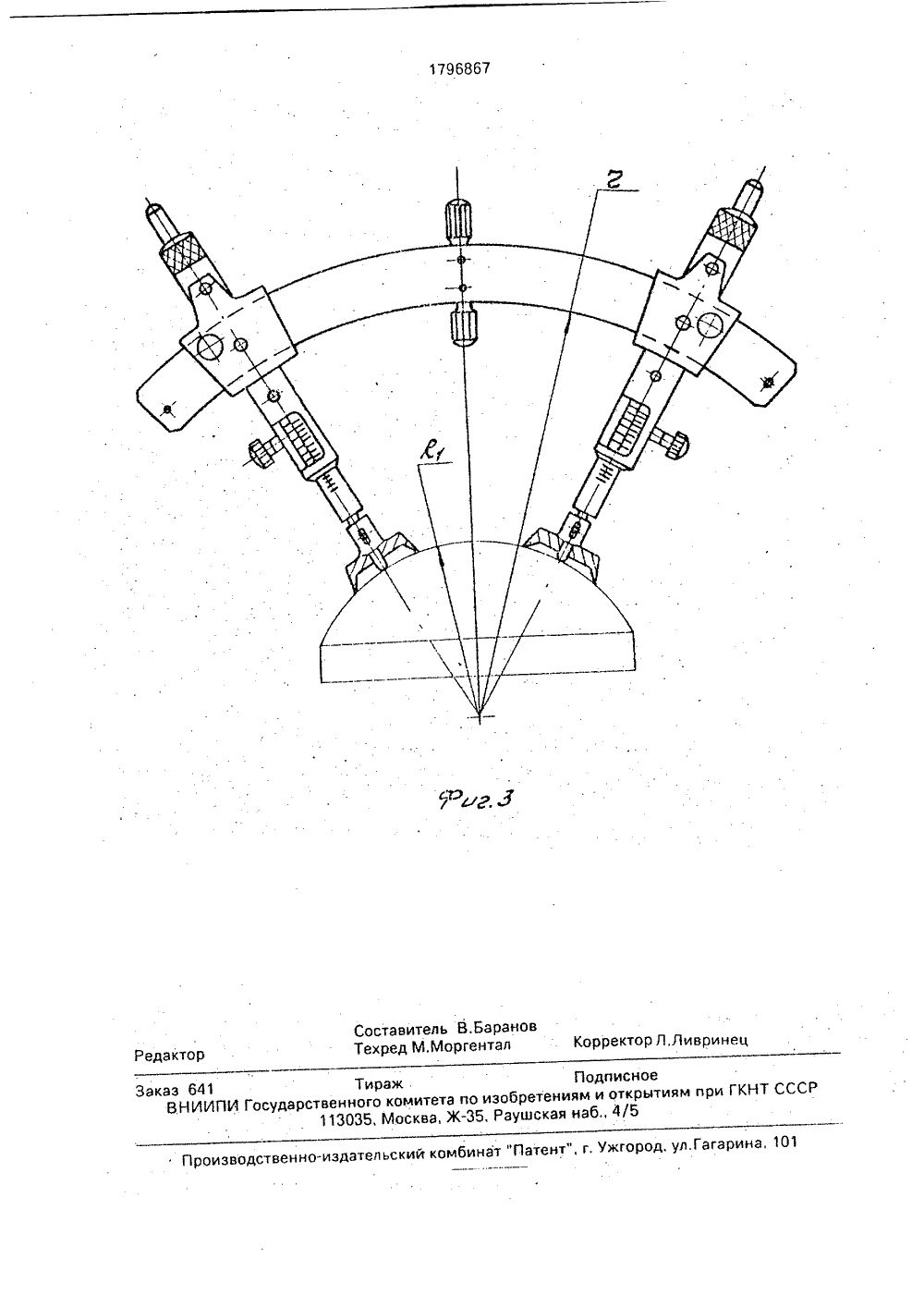

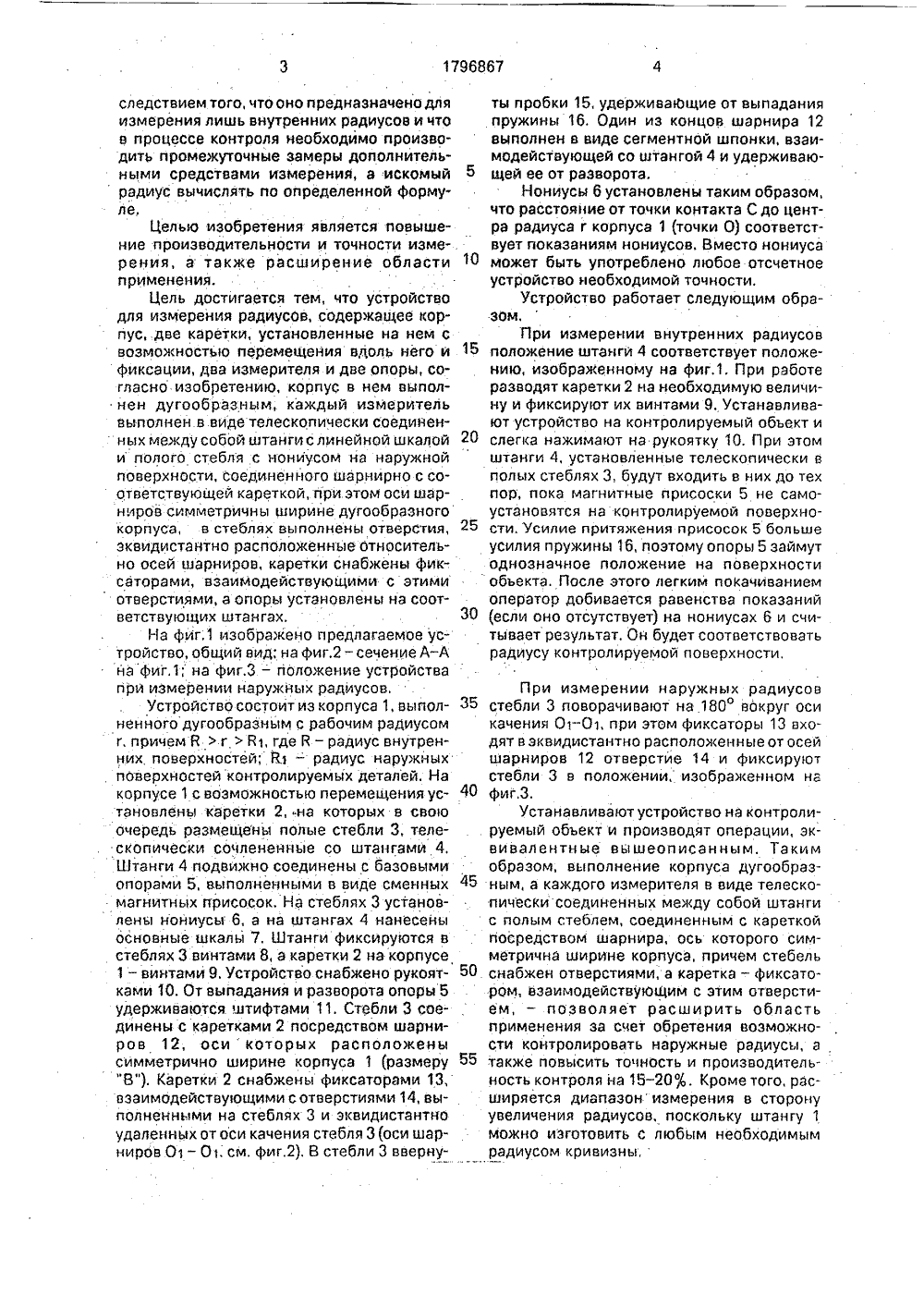

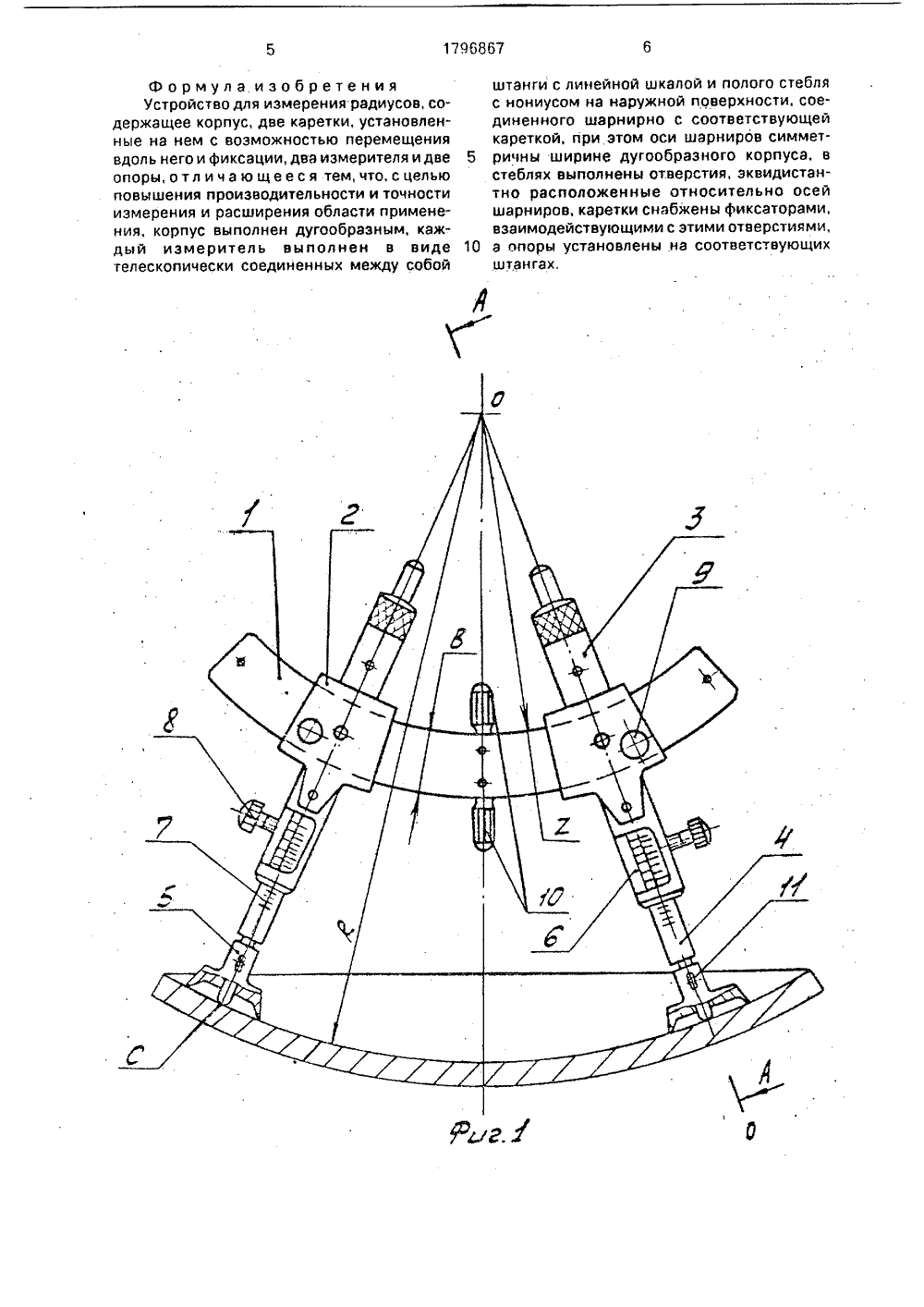

ОЮЭ СОВЕТСКИХОЦИАЛИСТИЧЕСКИХЕСПУБЛИК ю) О 01 ЬСТ АВТОРСКОМУ СВИ ст Известно гутренних и ее корпус, о ы гства для измерения ых радиусов, содержагй узел и базовые апаружн чегн ГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССРгГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕ(56) Авторское свидетельство СССМ 1281865, кл, О 01 В 5/08, 1985.Авторское свидетельство СССРМт 1502956, кл. 6 01 В 5/22, 1987,Авторское свидетельство СССРМ 1594347, кл. 6 01 В 5/08, 1988,(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАДИУСОВ Изобретение относится к средствам измерения радиусов как внутренних так и на-. ружных сферических и цилиндрических поверхностей преимущественно крупногабаритных деталей,Известно устройство, содержащее корпус, две штанги, отсчетный узел и базовые опоры, предназначенные для измерения радиусов.Недостатком этого устройства является ограниченные функционал.ьные возможности, поскольку оно предназначено для измерения лишь внутренних радиусов, что сужает область применения его, Кроме того, устройству присущи невысокие точность и производительность контроля, обусловленные конструктивным исполнением базовых опор, взаимодействующих с контролируемой поверхностью переменными точками контакта, Точность и производительность снижаются и от необходимости измерения расстояния между контактными точками дополнительными средствами измерения,(57) Изобретение относится к средствам ггзмерения радиусов, Целью изобретения является повышение производительности и точности иэмсрения и расширение области применения, Устройство содержит корпус, две каретки, установленные на нем с возможностью перемещения вдоль него и фиксации, два измерителя и два упора, причем корпус выполнендугообразным, измерители - в виде телескопически соединенных штанг и стебля, стебли шарнирно соединены с каретками, а опоры установлены на штангах. 3 ил,Однако это устройство имеет ограниченный диапазон измерения, невысокую производительность контроля, Оно лишено воэможности контролировать радиусы больше, например, 1 м, что сужает область его применения, Неудовлетворительные производительность и точность возникает из-за необходимости настройки ега па эталонным поверхностям.Наиболее близким техническим решением к изобретению является устройство для измерения радиусов, содержащее корпус, две каретки, установленные на нем с возможностью перемещение вдаль него и фиксации,.два измерителя и две опоры,Недостатками известнага устройства являются ограниченная область применения, низкая точность и производительность контроля,. Указанные недостатки являютсяследствием того, что оно предназначено для измерения лишь внутренних радиусов и что в процессе контроля необходимо производить промежуточные замеры дополнительными средствами измерения, а:искомый радиус вычислять по определенной формуле,Целью изобретения является повышение производительности и точности измерения, а также расширение области применения.Цель достигается тем, что устройство для измерения радиусОв, содержащее корпус, две каретки, установленные на нем с возможностью перемещения вдоль него и фиксации, два измерителя и две опоры, согласно изобретению, корпус в нем выполнен дугообразным, каждый измеритель выполнен в виде телескопически соединенных между собой штанги с линейной шкалой и полого стебля с нониусом на наружной поверхности. соединенного шарнирно с соответствующей кареткой, при этом оси шарниров симметричны ширине дугообразного корпуса, в стеблях выполнены отверстия, эквидистантно расположенные относительно осей шарниров, каретки снабжены фиксаторами, взаимодействующими с этими отверстиями, а опоры установлены на соответствующих штангах,На фиг,1 изображено предлагаемое устройство, общий вид; на фиг.2-сечение А-А на фиг.1; на фиг.З - положение устройства ири измерении наружйых радиусов,Устройство состоит из корпуса 1, вь 1 полненного дугообразным с рабочим радиусом г, причем Яг81, где В - радиус внутренних поверхностей; Ь - радиус наружных поверхностей контролируемых деталей. На корпусе 1 с возможностью перемещения установлены каретки 2, на которых в свою очередь размещены полые стебли 3, телескопически сочлененные со штангами 4, Штанги 4 подвйжно соединены с базовыми опорами 5, выполненными в виде сменных магнитных присосок. На стеблях 3 установлены нониусы 6, а на штангах 4 нанесены основные шкалы 7. Штанги фиксируются в стеблях 3 винтами 8, а каретки 2 на корпусе 1 - винтами 9. Устройство снабжено рукоятками 10. От выпадания и разворота опоры 5 удерживаются штифтами 11. Стебли 3 соединены с каретками 2 посредством шарниров 12, оси которых расположены симметрично ширине корпуса 1 (размеру "В"). Каретки 2 снабжены фиксаторами 13, взаимодействующими с отверстиями 14, выполненными на стеблях 3 и эквидистантно удаленных от оси качения стебля 3 оси шарниров 01 - О, см. фиг,2), В стебли 3 вверну ты пробки 15, удерживающие от выпадания пружины 16. Один из концов шарнира 12 выполнен в виде сегментной шпонки, взаимодействующей со штангой 4 и удерживающей ее от разворота,Нониусы 6 установлены таким образом, что расстояние от точки контакта С до центра радиуса г корпуса 1 (точки 0) соответствует показаниям нониусов. Вместо нониуса может быть употреблено любое отсчетное устройство необходимой точности.Устройство работает следующим образом,При измерении внутренних радиусов положение штанги 4 соответствует положению, изображенному на фиг.1. При работе разводят каретки 2 на необходимую величину и фиксируют их винтами 9. Устанавливают устройство на контролируемый объект и 20 слегка нажимают на рукоятку 10, При этом штанги 4, установленные телескопически в полых стеблях 3, будут входить в них до тех пор, пока магнитные присоски 5 не само- установятся на контролируемой поверхности. Усилие притяжения присосок 5 больше При измерении наружных радиусов стебли 3 поворачивают на 180 вокруг оси качения 01-01, при этом фиксаторы 13 входят в эквидистантно расположенные от осей шарниров 12 отверстйе 14 и фиксируют стебли 3 в положении, изображенном на фиг,З.Устанавливают устройство на контролируемый объект и производят операции, эквивалентные вышеописанным. Таким образом, выполнение корпуса дугообраз 35 40 45 ным, а каждого измерителя в виде телескопически соединенных между собой штанги с полым стеблем, соединенным с кареткой посредством шарнира, ось которого симметрична ширине корпуса, причем стебель 50 снабжен отверстиями, а каретка - фиксатором, взаимодействующим с этим отверстием, - позволяет расширить область применения за счет обретения возможности контролировать наружные радиусы, а также повысить точность и производительность контроля на 15 - 20;, Кроме того, расширяется диапазон измерения в сторону увеличения радиусов, поскольку штангу 1 можно изготовить с любым необходимымрадиусом кривизны,усилия пружины 16, поэтому опоры 5 займут однозначное положение на поверхности объекта, После этого легким покачиванием оператор добивается равенства показаний 30 (если оно отсутствует) на нониусах 6 и считывает результат, Он будет соответствовать радиусу контролируемой поверхности,Формула изобретения Устройство для измерения радиусов, содержащее корпус, две каретки, установленные на нем с возможностью перемещения вдоль него и фиксации, два измерителя и две опоры, отличающееся тем,что,сцелью повышения производительности и точности измерения и расширения области применения, корпус выполнен дугообразным, каждый измеритель выполнен в виде телескопически соединенных между собой штанги с линейной шкалой и полого стебля с нониусом на наружной поверхности, соединенного шарнирно с соответствующей кареткой, при этом оси шарниров симмет ричны ширине дугообразного корпуса, встеблях выполнены отверстия, зквидистантно расположенные относительно осей шарниров, каретки снабжены фиксаторами, взаимодействующими с этими отверстиями, 10 а опоры установлены .на соответствующихштангах,1796867Составитель В.Барановактор Техред М.Моргентал Корректор Л,Ливри аказ 641 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород. ул, Гагарина,
