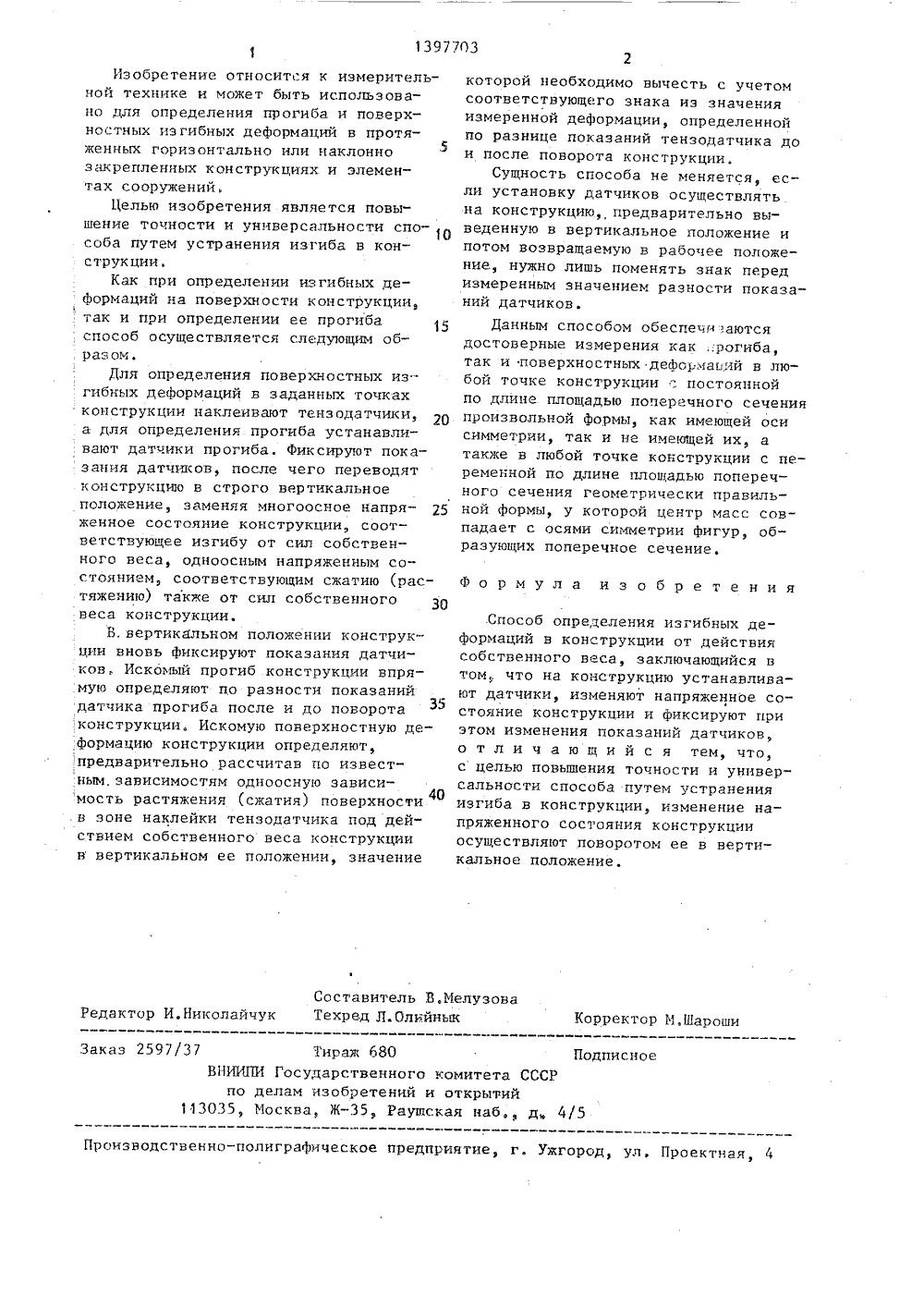

Способ определения изгибных деформаций в конструкции от действия собственного веса

Номер патента: 1613902

Опубликовано: 15.12.1990

Авторы: Идрисов, Коробко, Слюсарев

МПК: G01M 7/00

Метки: изгибных, колебаний, конструкций, собственных, стенде, частот, элементов

...образом, дополнительное нагружение элемента конструкции равномерно распределенной нагрузкой позволяет достичь цели изобретения.Этот способ реализуется как для элементов конструкций в виде балки, так и в виде плиты.Сравнение основных частот колебаний, полученных с помощью предлагаемого способа, с результатами непосредственного испытания некагруженных элементов конструкций показало отличие результатов на 2-50 ь. Это свидетельствует о повышении точности измерений с помощью предлагаемого способа,П р и м е р. Необходимо определить основную частоту свободных колебаний железобетонной предварительно напряженной плиты перекрытия ПТК 58-12, шарнирно опираемой в сооружении. Длина плиты 1= = 5,8 м; вес Р = 2,8 т (ц = 0,483 м), После...

Номер патента: 386231

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01B 5/30, G01M 5/00, G01N 3/08, G01N 3/24

Метки: деформаций, конструкций, прогибов, сдвигов

...4 контактирует с кулачком 6, который расположен на одной оси с барабаном 6. На барабане намотана струна 7. На одном конце последней подвешен груз 8, а второй ее конец закреплен на стержне 9, закрепленном, в свою очередь, в испытуемой конструкции, Для отсчета числа оборотов барабана 6 служат контакты 10. Питание механотрона и снятие измерительного сигнала производится через съемную панельку 11, соединенную гибкими проводами 12 с монтажной планкой 13, к лепесткам которой подпаян коммутирующий схему кабель (на чертежах не показан).Устройство винтом 14 прикреплено к стержню 16, который также закреплен в испытуемой конструкции.При измерении деформаций на базе устройство работает следующим образом.В этом случае устройство закрепляют...

Номер патента: 78418

Опубликовано: 01.01.1949

Автор: Гончарский

МПК: G01B 7/16

Метки: датчик, деформаций, электронный

...электродной электронной лампы- датчика, согласно изобретению, отличается наличием подвижного анода, выполненного в виде гребенки, зубцы которой вдвигаются в щели сетки. Таким взаиморасположением сетки и анода предполагается угеличить чувствительность электронного датчика деформаций,На фиг. 1 изображена конструкция обычного электронного датчика деформаций, а на фиг. 2 - диференциального. На чертеже имеются следующие обозначения: 1 - катод, эмитирую ший электроны; 2 - аиод; 3 - сетка.Анод и сетка (отрицательный электрод) набираются из тонких пластин, изолированных друг от друга. Пластины анода, двигаясь в направлениях, показанных стрелками, могут выдвигаться из пластин сетки и вдвигаться в них.Когда пластины анода углублены в пластины...

Номер патента: 1509609

Опубликовано: 23.09.1989

Авторы: Леонов, Сатункин

МПК: G01G 9/00

Метки: веса, датчик, изменяющегося, непрерывно

...переменную внешнюю нагрузку и рычаги 2 возвращаются в исходное положение, Выходным сигналом о величине нагрузки является величина силы тока (или напряжение) в соленоидах б МЭОП, пропорциональная текущему значению веса нагрузки.П р и м е р . Испытания проводили на датчике веса с габаритными размерами 8080(210 мм, весом 3 кг, имеющим четыре пары рычагов, соединенных с основанием и грузоприемными площадками 32-мя упругими шарнирами длиной 2 мм, шириной 2 мм и толщиной 0,05 мм, выполенными из прецизионного сплава 40 КХНМИ. В пары рычаги связаны четярьмя такими же шарнирами и восемь шарниров соединяли вращающуюся часть верхней грузоприемной площадки с приводом вращения. На каждой паре рычагов крепился магнитопровод МЭОП весом около 120...

Номер патента: 1625961

Опубликовано: 07.02.1991

Авторы: Егоров, Козлов, Файнзильбер

МПК: E02F 9/20

Метки: вертикального, датчик, землеройной, органа, положения, рабочего

...АК образует с вертикалью угол а, равный углу, образованному перпендикуляром ВМ с шарнирной тягой б, Перпендикуляр ГР образует с вертикалью угол р, равный углу, образованному с тягой 6 перпендикуляром ВМ.Отношения длин перпендикуляторов равны между собой и равны передаточному отношению блока 10 преобразования пере- мещений1 ю 1 вм 1 1 дк гав 12 мпфированием собственных колебаний маятника 1,и Оси 3 и 15 могут быть расположены водной плоскости, при этом ось 7 должна быть размещена над осью 3, В этом случае компенсация ошибки производится более точно, так как в этом случае полное геометрическое подобие соблюдается не только в среднем положении рабочего органа, но и при его поворотах вокруг линий СК и СР.Однако показанное на фигуре 2...
