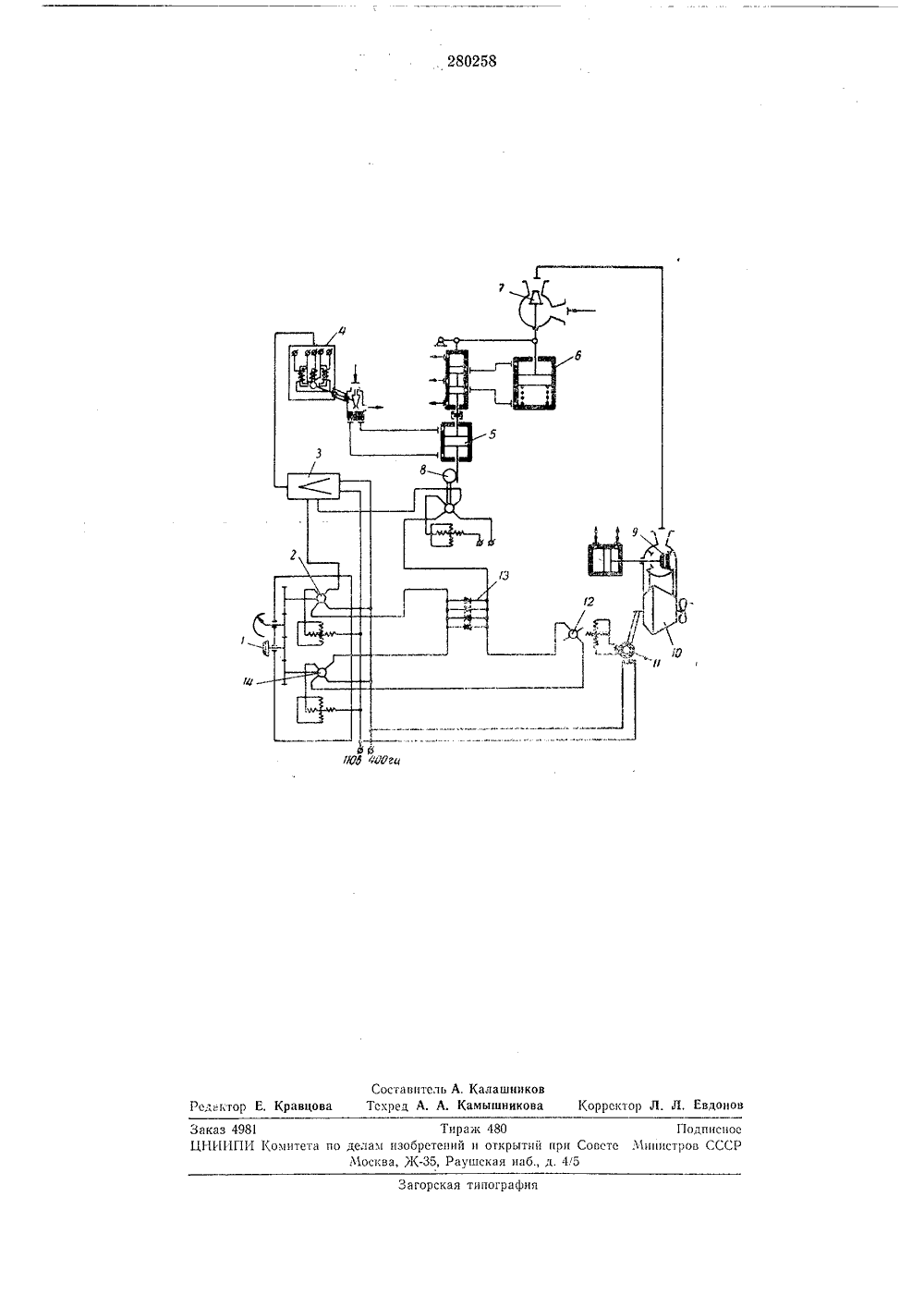

ИЗОБРЕТЕЙ ИЯ Зависимое от авт. свидетельства М -Кл 6512 414 с, 805 Заявлено 03.11.1969 ( 1308215124-6)с присоединением заявки МПриоритет -Опубликовано 26,Л 11. 1970, Бюллетень27Дата опубликования описания З,Х 1,1970 Комитет но делам изобретений и открытий ори Совете Министров СССРАвторы В, Х, Соловей, М, Я, Леках, И. М. Кибальник, Ю, П. Кипермаи,изобретения В. В. Войтецкий, М. Э. Гольдберг, А, В. Игнатьев и О. П. Корсаков Заявитель СИСТЕМА РЕГУЛИРОВАНИЯ ТУРБИНЫ Изобретение относится к технике регулирования турбин, например паровых турбин судовых установок,Известны системы регулирования судовых паровых турбин, содержащие задатчик управления исполнительным сервомотором через сумматор с датчиком обоатной связи.Корректор в этих системах выполнен медленнодействующим астатическим, поэтому необходимо подключение измерителя скорости вращения к сумматору через электродвигатель с преобразователем угла поворота. Это усложняет схему, увеличивает вес и габариты установки.Целью изобретения является упрощение схемы,Для этого измеритель скорости вращения подключен к сумматору через ограничитель сигнала. На чертеже приведена схема системы регулирования судовой паровой турбины.Задатчик 1 с помощью линейного вращающегося трансформатора 2 (ЛВТ) вырабатывает электрический сигнал на одном цз входов сумматора 3. Через электрогидравлический преобразователь 4 и промежуточный сервомотор 5 сигнал рассогласования с сумматора 3 управляет исполнительным сервомотором 6 ре. гулирующих клапанов 7. Выход ЛВТ 8 датчика обратнон связи также подклочен к входх сумматора 3. Через регулирующие клапаны 7 ц клапан 9 переключения с переднего хода на задний проходит пар и подается в турбину 10.5 Быстродействующий статцческпи корректор по скоросгц вращения турбины с ограни.ченцем выходного сигнала образован измерителем скорости вращения - тахогенератором 11, сигнал которого после масштабного 10 вращаютцегося трансформатора 12 подаегсяна ограничитель 13. Сигнал заданной скоро- сти вращения вырабатывается на ЛВТ 14, управляемом задатчиком 1. В случае несовпадет 5 заданной и факчЧеской скоростей Вра щения сигнал рассогласования после ограничителя 1, подается на сумматор 3, корректируя положение регулцруоцих клапанов 7. Предмет изобретенияр 0 Система регулирования турбины, например, судового паротурбцнного агрегата, содержащая задатчпк управления исполнительным сервомотором через сумматор с датчцксм обратной связи ц подключенный и сумма тору корректор с измерителем скорости вращения, итличптощпяся тем, что, с целью упрощения схемы, измеритель скорости вращения подкгночен к сумматору через ограничитель сигнала.30. Крав санкт Загорская типографи аказ 4981ЦНИИПИ Комитета Тираж 480делам изобретений и открытий прн СоссМосква, )К, Раушская наб., д. 4,5 ПодписноеМинистров СССР

Смотреть

Заявка

1308215

В. Соловей, М. Я. Леках, И. М. Кибальник, Ю. П. Киперман, В. В. Войтецкий, М. Э. Гольдберг, А. В. Игнатьев, О. П. Корсаков

МПК / Метки

МПК: B63H 21/06, F01D 17/20

Метки: турбины

Опубликовано: 01.01.1970
