Способ возведения плотин из местныхматериалов

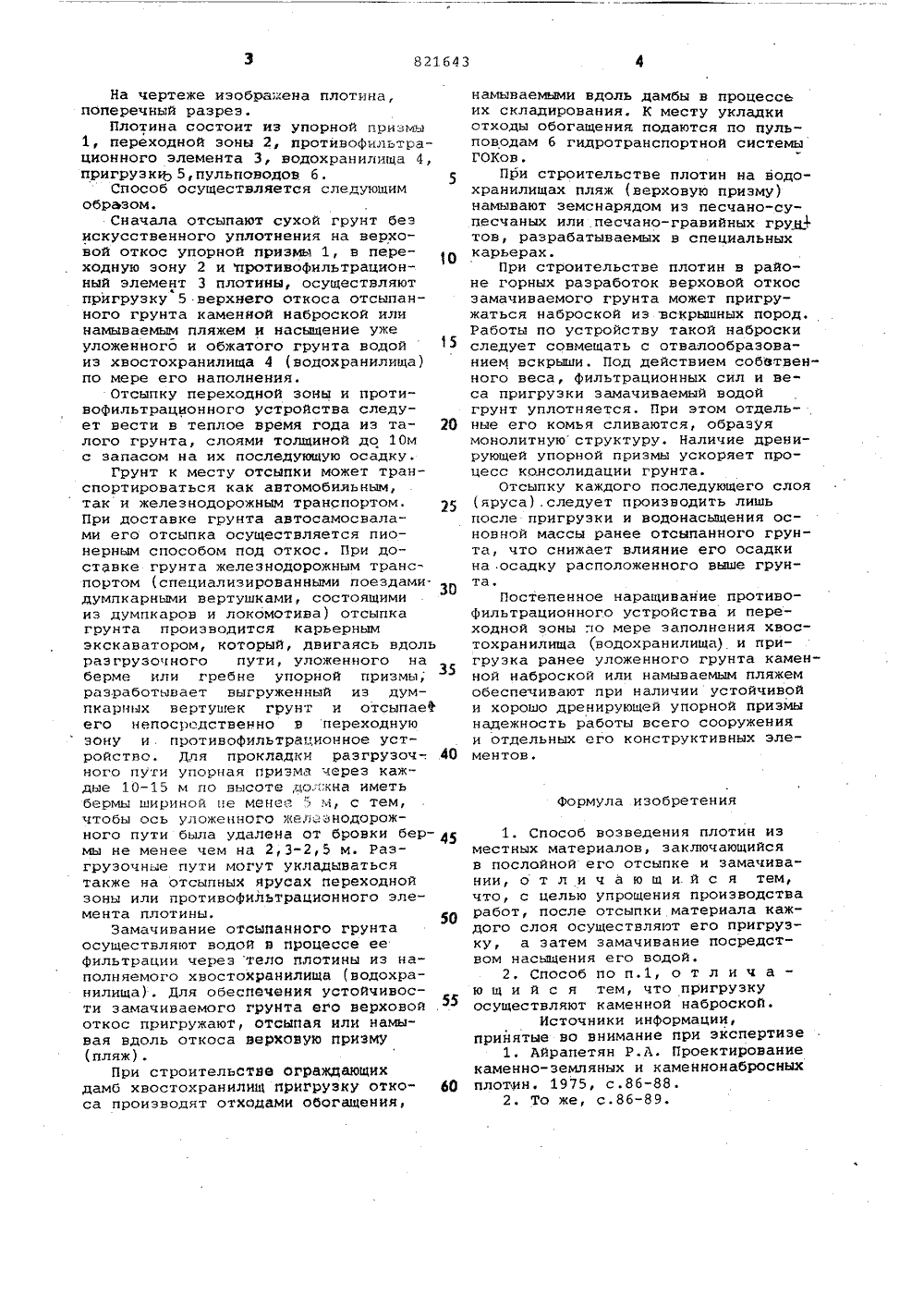

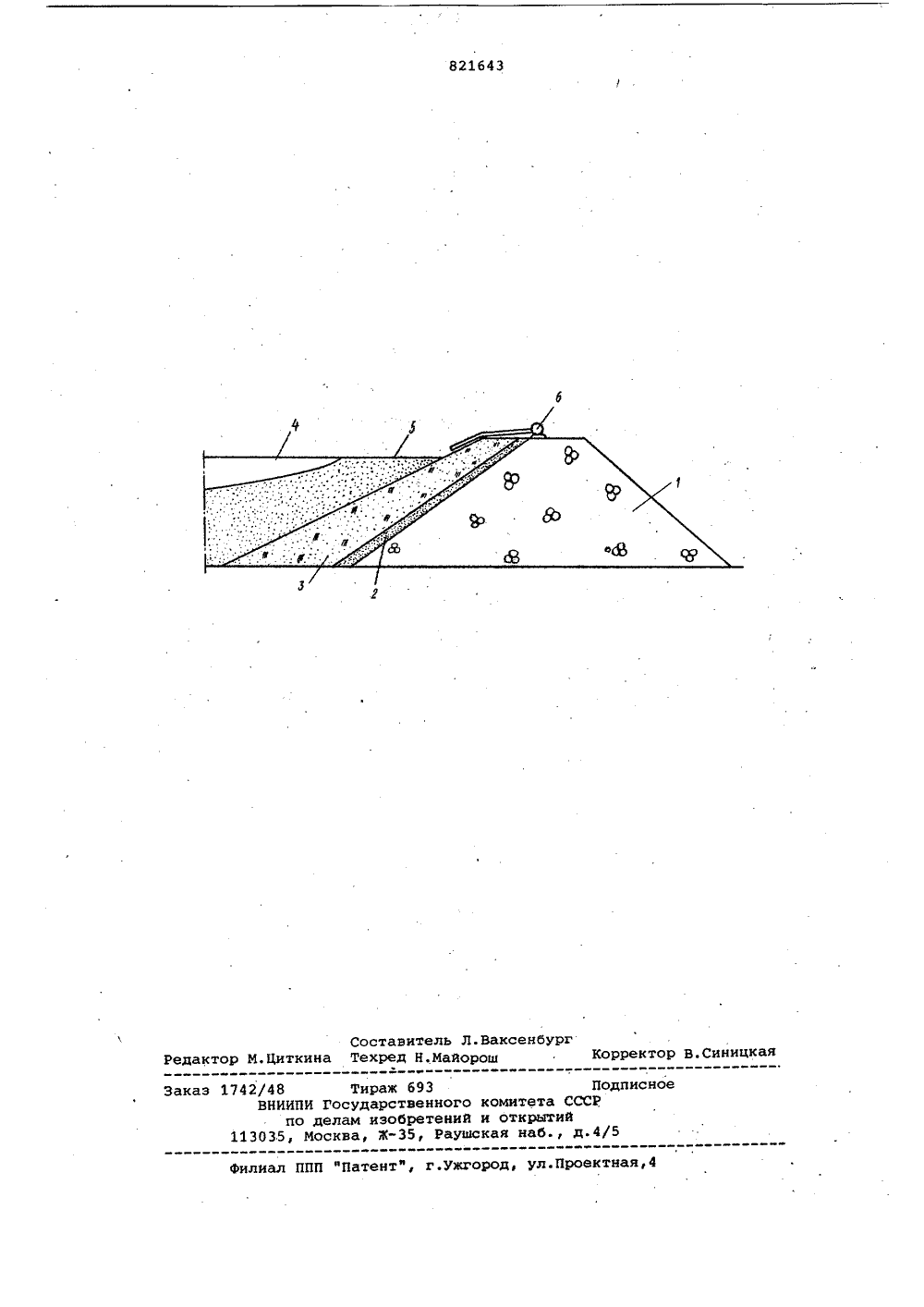

Союз Советских Социалистических Республик(22) Заявлено 23. 02. 79 (21) 272794 б/29-15с присоединением заявки Нов(51)М К. 3 Е 02. В 7/Об 02 В 1/00 Государетвеииый к:комитет СССР ио делам изобретеиий и открытий(54 у СПОСОБ ВОЗВЕДЕНИЯ ПЛОТИН ИЗ МЕСТНЫХМАТЕРИАЛОВ Изобретение относится к строительству каменно-земляных плотин и дамб и может быть использовано при возведении противофильтрационных элементов и переходных зон ограждающих дамб хвостохранилищ, не содержащих токсичных отходов, а также водоудерживающих каменно-земляных плотин и дамб.Известен способ возведения плотин 0 из местных материалов, заключающийся в послойной его отсыпке, разравнивании и уплотнении 1 .О:,новной недостаток этого способа " высоая стоимость работ, связанных с 15 послойным разравниванием и уплотнением грунта, а также невозможность использовать железнодорожный транспорт для доставки грунта непосредственно в отсыпаемые конСтруктивные 20 элементы плотины.Наиболее близким к изобретению по технической сущности является способ возведения плотин из местных материалов, заключающийся в послойной его 25 отсыпке и замачиванииПри этом способе отсыпку, грунта производят в предварительно заполненные водой карты (прудки)устро,енные в границах возводимых конструк-ЗО тивных элементов плотины. Попадая в воду, грунт размокает и под действием собственного веса уплотняется 2.Основными недостатками этого способа являются высокая стоимость и сложность работ, связанных с устройством дамб, обвалованием карт-прудков и заполнением их водой. Кроме того, этот способ ие позволяет доставлять грунт железнодорожным транспортом думпкарными вертушками) непосредственно в отсыпаемые элементы профиля плотины., вследствие чего их возведение нельзя совместить с отвалообразованием вскрыши на карьерах полезных ископаемых такое совмещение экономически целесообразно, и его можно широко применять при строи" тельстве ограждающих дамб хвостохранилищ - емкостей для складирования отходов обогатительных Фабрик) .Цель изобретения - упрощение производства работ.Поставленная цель достигается тем, что после отсыпки материала каждого слоя осуществляют его пригрузку, а затем замачивание посредством насыщения его водой.В качестве пригрузки может быть использована каменная наброска.На чертеже изображена плотина,поперечный разрез.Плотина состоит из упорной призмы1, переходной эоны 2, противофильтрационного элемента 3, водохранилища 4,пригрузкцр 5,пульповодов б. 5Способ осуществляется следующимобразом.Сначала отсыпают сухой грунт беэискусственного уплотнения на верховой откос упорной призмы 1, в переходную зону 2 и противофильтрационный элемент 3 плотины, осуществляютпригрузку 5 верхнего откоса отсыпанного грунта каменной наброской илинамываемым пляжем и насыщение ужеуложенного и обжатого грунта водойиз хвостохранилища 4 (водохранилища)по мере его наполнения.Отсыпку переходной зоны и противофильтрационного устройства следует нести в теплое время года иэ талого грунта, слоями толщиной до 10 мс запасом на их последующую осадку.Грунт к месту отсыпки может транспортироваться как автомобильным,так и железнодорожным транспортом. р 5При доставке грунта автосамосвалами его отсыпка осуществляется пионерным способом под откос. При доставке грунта железнодорожным транспортом (специализированными поездамидумпкарными вертушками, состоящимииз думпкаров и локомотива) отсыпкагрунта производится карьернымэкскаватором, который, двигаясь вдольразгрузочного пути, уложенного наберме или гребне упорной призмы,раэработывает выгруженный иэ думпкарных вертушек грунт и отсыпаетего непосредственно в переходнуюзону и противофильтрационное устройство. для прокладки разгрузоч-. 40ного пути упорная призма через каждые 10-15 м по высоте должна иметьбермы шириной пе менеем с тем,чтобы ось уложенного жел:энодорожного пути была удалена от бровки бермы не менее чем на 2,3-2,5 м. Разгрузочные пути могут укладыватьсятакже на отсыпных ярусах переходнойзоны или противофильтрационного элемента плотины,50замачивание отсыпанного грунтаосуществляют водой в процессе еефильтрации через тело плотины из наполняемого хвостохранилища (водохранилища). Для обеспечения устойчивости эамачиваемого грунта его верховойоткос прнгружают, отсыпая или намывая вдоль откоса верховую призму(пляж).При строительстве ограждающихдамб хвостохранилищ пригрузку откоса производят отходами обогащения,намываемыми вдоль дамбы в процессе их складирования. К месту укладки отходы обогащения подаются по пуль- поводам б гидротранспортной системы ГОКов.При строительстве плотин на водохранилищах пляж (верховую призму) намывают земснарядом из песчано-супесчаных или песчано-гравийных груцФ тов, разрабатываемых в специальных карьерах.При строительстве плотин в районе горных разработок верховой откос эамачинаемого грунта может пригружаться наброской из вскрышных пород. Работы по устройству такой наброски следует совмещать с отвалообразованием вскрыши. Под действием собетвенного веса, фильтрационных сил и веса пригруэки замачиваемый водой грунт уплотняется. При этом отдельные его комья сливаются, образуя монолитную структуру. Наличие дренирующей упорной призмы ускоряет процесс консолидации грунта.Отсыпку каждого последующего слоя (яруса), следует производить лишь после пригрузки и водонасыщения основной массы ранее отсыпанного грунта, что снижает влияние его осадки на осадку расположенного выше грунта,Постепенное наращивание противофильтрационного устройства и пере- ходной зоны по мере заполнения хвостохранилища (водохранилища) и пригруэка ранее уложенного грунта каменной наброской или намываемым пляжем обеспечивают при наличии устойчивой и хорошо дренирующей упорной призмы надежность работы всего сооружения и отдельных его конструктивных элементов.Формула изобретения1. Способ возведения плотин изместных материалов, заключающийсяв послойной его отсыпке н замачивании, о т л и ч а ю щ и. й с я тем,что, с целью упрощения производстваработ, после отсыпки материала каждого слоя осуществляют его пригруэку, а затем замачивание посредством насыщения его водой.2, Способ по п,1, о т л и ч а -ю щ и й с я тем, что пригрузкуосуществляют каменной наброской.Источники информации,принятые во внимание при экспертизе1. Айрапетян Р.Л. Проектированиекаменно-земляных и каменнонабросныхплотин, 1975, с.86-88.2. То же, с.86-89.821643 Составитель Л.ВаксенРедактор М.Циткина Техред Н,МайорошЬ Корректор В Синицкая писн иал ППП "Патентф, г.ужгород, ул.Проектная,4 Заказ 1742/48 Тираж 693 Под ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5
