Уровнево-интегральный формирователь

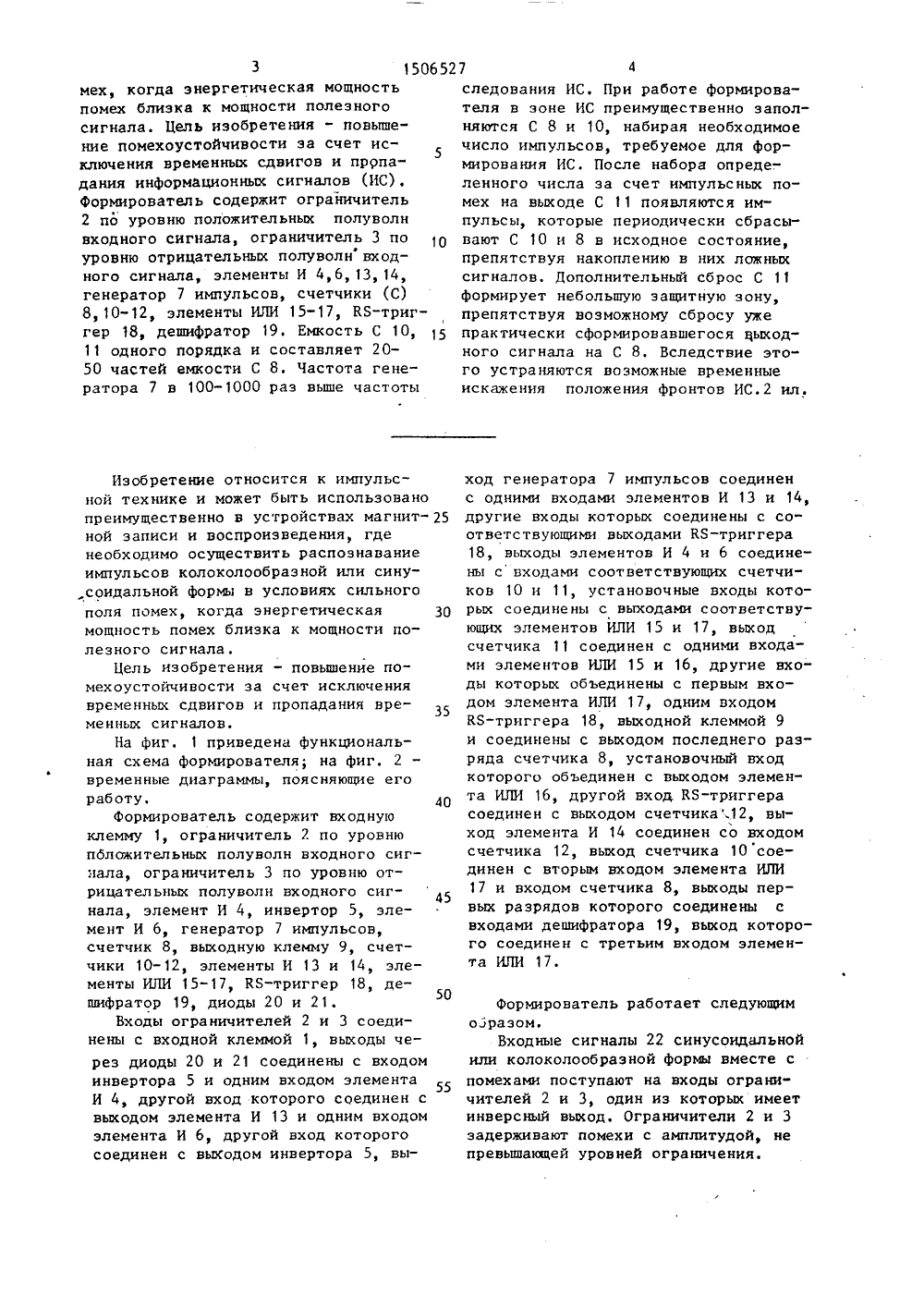

(54) У ВАТЕЛЬ ае импульсльзозапи димо ульс тво СССР 1 1981 о СССР 1, 1987 ально я пооид пол С Ю ОФ ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬ(56) Авторское свидетельУ 997239, кл. Н 03 К 5/ОАвторское свидетельстУ 1320882, кл. Н 03 К 5/ НЕВО-ИНТЕГРАЛЬНЫЙ ФОРМИРО(57) Изобретение относится к ной технике и может быть исп вано в устройствах магнитной и воспроизведения, где необх осуществить распознавание имп колоколообразной или синус формы в условиях сильного3 150652 мех, когда энергетическая мощность помех близка к мощности полезного сигнала. Цель изобретения - повыше ние помехоустойчивости эа счет ис 5 ключения временных сдвигов и пррпадания информационных сигналов (ИС), Формирователь содержит ограничитель 2 по уровню положительных полуволн входного сигнала, ограничитель 3 по уровню отрицательных полуволн входного сигнала, элементы И 4,6, 13, 14, генератор 7 импульсов, счетчики (С) 8,10-12, элементы ИЛИ 15-17, КБ-триггер 18, дешифратор 19. Емкость С 10, 11 одного порядка и составляет 20- 50 частей емкости С 8, Частота генератора 7 в 100-1000 раэ выше частоты 7 4следования ИС. При работе формирователя в зоне ИС преимущественно заполняются С 8 и 10, набирая необходимоечисло импульсов, требуемое для формирования ИС. После набора определенного числа за счет импульсных помех на выходе С 11 появляются импульсы, которые периодически сбрасывают С 10 и 8 в исходное состояние,препятствуя накоплению в них ложныхсигналов. Дополнительный сброс С 11формирует небольшую защитную зону,препятствуя возможному сбросу ужепрактически сформировавшегося вькод"ного сигнала на С 8. Вследствие этого устраняются возможные временныеискажения положения фронтов ИС.2 ил.Изобретение относится к импульсной технике и может быть использованопреимущественно в устройствах магнитной записи и воспроизведения, гденеобходимо осуществить распознаваниеимпульсов колоколообразной или синусоидальной формы в условиях сильногополя помех, когда энергетическая 30мощность помех близка к мощности полезного сигнала.Цель изобретения - повышение помехоустойчивости за счет исключениявременных сдвигов и пропадания временньм сигналов,На фиг. 1 приведена функциональная схема формирователя; на фиг. 2временные диаграммы, поясняющие егоработу. 40Формирователь содержит входнуюклемму 1, ограничитель 2 по уровнюпбложительных полуволн входного сигнала, ограничитель 3 по уровню отрицательных полуволн входного сигнала, элемент И 4, инвертор 5, элемент И 6, генератор 7 импульсов,счетчик 8, выходную клемму 9, счетчики 10- 12, элементы И 13 и 14, элементы ИЛИ 15-17 КБ-триггер 18 де 1 Ф50шифратор 19, диоды 20 и 21.Входы ограничителей 2 и 3 соединены с входной клеммой 1, выходы через диоды 20 и 21 соединены с входоминвертора 5 и одним входом элементаИ 4, другой вход которого соединен свькодом элемента И 13 и одним входомэлемента И 6, другой вход которогосоединен с вьюодом инвертора 5, выход генератора 7 импульсов соединенс одними входами элементов И 13 и 14,другие входы которых соединены с соответствующими выходами КЯ-триггера18, выходы элементов И 4 и 6 соединены с входами соответствующих счетчиков 10 и 11, установочные входы которых соединены с выходами соответствующих элементов ИЛИ 15 и 17, вькодсчетчика 11 соединен с одними входами элементов ИЛИ 15 и 16, другие входы которых объединены с первым входом элемента ИЛИ 17, одним входомКЯ-триггера 18, выходной клеммой 9и соединены с выходом последнего разряда счетчика 8, установочный входкоторого объединен с выходом элемента ИЛИ 16, другой вход КБ-триггерасоединен с выходом счетчика.12, выход элемента И 14 соединен со входомсчетчика 12, выход счетчика 10 соединен с вторым входом элемента ИЛИ17 и входом счетчика 8, выходы первых разрядов которого соединены свходами дешифратора 19, вькод которого соединен с третьим входом элемента ИЛИ 17. Формирователь работает следующим о,эразом.Входные сигналы 22 синусоидальной или колоколообразной формы вместе с помехами поступают на входы ограничителей 2 и 3, один из которых имеет инверсный вькод. Ограничители 2 и 3 задерживают помехи с амплитудой, не превышающей уровней ограничения.5 15 Импульсы от генератора 7, частота импульсов которого в 100-1000 раз вьппе частоты следования информационных сигналов, в зависимости от состояния КЯ-триггера 18 проходят на вход счетчика 12, либо входы счетчиков 8, 10, 11. В случае поступления импульсов на счетчик 12, по его заполнению, на выходе формируется сигнал, который переключает КБ-триггер 18, а последний через элемент И 13 подает импульсы генератора 7 на входы элементов И 4 и 6, после чего начинают работать счетчики 10, 8, 11. Емкость счетчиков 10 и 11 одного порядка и составляет ориентировочно 20-50 частей емкости счетчика 8.При работе формирователя в зоне информационного сигнала 23 преимущественно заполняются счетчики 10 и 8, набирая необходимое число импульсов, требуемое для формирования информационных сигналов 24, Формирователь рассчитан на работу в этой зоне со сравнительно короткими отрицательными импульсами помех, изменяющих амплитуду полезного сигнала 25 до уровня ниже уровня ограничения. Емкость счетчика 11 подбирается из расчета, что несколько отрицательных импульсов помех не приводят к его полному заполнению и появлению сигнала на его выходе.Так как в силу действия полезного сигнала число импульсов, поступающих от элемента И 14, много больше числа импульсов, поступающих от элемента И 6, а еьвости счетчиков 10 и 11 одного и того же порядка, то на выходе счетчика 10 периодически появляются импульсы 26 и 27, которые через элемент ИЛИ 17 сбрасывают содержимое счетчика 11 в "0". Поэтому короткие импульсы помех, хотя и регистрируются счетчиком 11, но не влияют на работу формирователя в целом.При работе формирователя в зоне между полезными сигналами, где вероятность появления ошибок за счет помех в виде положительных импульсов 22 наиболее велика, число импульсов генератора, приходящих на счетчик 11, превышает число импульсов, приходящих на счетчики 10 и 8, так как информационный сигнал находится на нулевом уровне (отсутствует), После набора .определенного числа эа счет отрица 06527 6 50 55 1 О 15 20 25 30 35 40 45 тельных уровней на выходе счетчика 11 появляются импульсы, которые через элементы ИЛИ 15 и 16 периодически сбрасывают счетчики 1 О и 8 в исходное положение, препятствуя накоплению в них ложных сигналов 28, 29.Для увеличения помехозащищенности, при наборе определенного числа импульсов счетчиком 8, близкого к числу, при котором появляется информационный сигнал, на дешифраторе 19 формируется импульс 30, сбрасывающий через элемент ИЛИ 17 счетчик 11. Дополнительный сброс счетчика 11 формирует небольшую защитную зону, препятствуя возможному сбросу уже пракгически сформировавшегося выходного сигнала на счетчике 8, если в этот момент пройдет отрицательная помеха, достаточная для срабатывания счетчика 11.Информационный сигнал на клемме 9 формирователя производи 1 через элементы ИЛИ 15-17 сброс всех счетчиков и одновременно переводит КБ-триггер 18 в положение формирования счетчиком 12 защитного промежутка, одновременно через элемент И 13, блокируя поступление импульсов 31 и 32 генератора 7 на счетчики 8, 10, 11. Эта блокировка счетчиков исходит из положения, что очередной информационный сигнал не может появиться ранее определенного времени и препятствует возможному искажению временного положения следующего информационного сигнала или даже появления ложного, так как именно в этой зоне наиболее неопределенно соотношение длительностей "остатков" полезного сигнала и помехПредлагаемый уровнево-интегральный формирователь, несмотря на наЛичие непрерывно действующего помехового поля, как в зоне полезных сигналов, так и и зонах их действия обеспечивает надежное выделение информационных сигналов. формула изобретения Уровнево-интегральный формирователь, содержащий ограничитель по уровню положительных полуволн входного сигнала, ограничитель по уровню отрицательных полуволн входного сиг" нала, входи которых объединены и соТ. Пал едакто акаэ 5445 84 Ти Подпис митета по нзоб сква, Ж, Ра Госуда ГКНТ ССС ениям и открытиямкая наб., д. 4/5 твенного 113035,ательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Проиэво нно 15 единены с входной клеммой формирователя, генератор импульсов, выход которого соединен с первыми входами первого и второго элементов И, выход второго элемента И соединен с входом первого счетчика, выход которого соединен с первым входом триггера, выходы которого соединены с вторыми входами соответствующих первого и второго элементов И, о т л и ч а ющ и й с я тем, что, с целью повышения помехоустойчивости эа счет исключения временных сдвигов и пропадания информационных сигналов, в него введены инвертор, первый и второй диоды, третий и четвертый элементы И, первый, второй и третий элементы ИЛИ, второй, третий и четвертый счетчики, триггер выполнен триггером КБ-типа, первый вход которого является установочным входом, выходы ограничителя по уровню положительных полуволн входного сигнала и ограничителя по уровню отрицательных полу- волн входного сигнала через соответствующие диоды соединены с входом инвертора и первым входом третьего элемента И, второй вход которого сое 1 динен с выходом первого элемента Ии с первым входом четвертого элемента И, выход инвертора соединен свторым входом четвертого элемента И,выходы третьего и четвертого элементов И соединены со счетными входамисоответствующих второго и третьего 10 счетчиков, установочные входы которых соединены с выходами соответствующих первого и второго элементов ИЛИ,выход последнего раэряда четвертогосчетчика соединен с входом сброса 15 триггера, первыми входами первого,второго и третьего элементов ИЛИ ивыходной клеммой формирователя, выход второго счетчика соединен с входом четвертого счетчика и вторымвходом второго элемента ИПИ, выходтретьего счетчика соединен с вторымивходами первого и третьего элементовИЛИ, выход третьего элемента ИЛИ соединен с установочным входом четвер того счетчика, выходы которого соединены с входами дешифратора, выходкоторого соединен с третьим входомвторого элемента ИЛИ.1
