Чигрин

Номер патента: 1790251

Опубликовано: 20.08.2005

Авторы: Конаков, Котлярова, Купряков, Паладин, Сигитдинов, Фадеев, Чигрин, Шитов, Штанов

МПК: C23C 8/34

Метки: комбинированного, поверхностного, стальных, упрочнения

Способ комбинированного поверхностного упрочнения стальных изделий, преимущественно режущего инструмента из быстрорежущей стали, включающий титанирование и последующее газовое азотирование, отличающийся тем, что, с целью повышения стабильности режущих свойств, титанирование проводят ионно-плазменным способом в вакууме с получением слоя титана толщиной 1,5-4,0 мкм.

Номер патента: 1584415

Опубликовано: 20.08.2005

Авторы: Аникин, Конаков, Паладин, Фадеев, Чигрин

МПК: B22F 9/02, B23B 27/14, C22C 29/02 ...

Метки: инструмента, режущего, твердосплавного

Способ получения твердосплавного режущего инструмента, включающий получение исходных порошков, их прессование, предварительное спекание при температуре 900-1100°C, механическую обработку, окончательное спекание при температуре 1350-1480°C, отличающийся тем, что, с целью повышения износостойкости и обеспечения возможности утилизации отходов твердосплавного производства, порошок получают электроэрозионным диспергированием электродов из отходов твердосплавных инструментальных материалов одного и того же состава с последующим перемешиванием его в вакууме в потоке ионизируемых атомов титана, ниобия или тантала.

Номер патента: 1527949

Опубликовано: 20.08.2005

Авторы: Аникеев, Конаков, Леонов, Паладин, Фадеев, Чигрин, Щитов

МПК: C23C 14/00

Метки: износостойкое, инструмента, покрытие, режущего

Износостойкое покрытие для режущего инструмента, содержащее слой карбида титана, нанесенный на основу газофазным методом, последовательно размещенные слои хрома или молибдена и нитрида хрома или нитрида титана, нанесенные методом конденсации в вакууме с ионной бомбардировкой, отличающееся тем, что, с целью повышения износостойкости покрытия, слои тугоплавких металлов и нитридов металлов выполнены чередующимися с отношением толщин слоев металлов и нитридов металлов 1:1-1:5 при толщине слоя хрома или молибдена 0,05-0,1 мкм, при этом отношение толщин внутренних слоев металлов и нитридов металлов равно 1:1, а отношение толщин внешних слоев - 1:5.

Номер патента: 1631832

Опубликовано: 20.08.2005

Авторы: Аникеев, Котлярова, Паладин, Фадеев, Чигрин

МПК: B22F 7/04, C23C 14/54

Метки: износостойких, инструмент, нанесения, покрытий, режущий, твердосплавный

1. Способ нанесения износостойких покрытий на твердосплавный режущий инструмент, включающий очистку поверхности инструмента, его нагрев до 600-900°С, осаждение катодно-ионной бомбардировкой слоя нитридов тугоплавких металлов толщиной 3-15 мкм, охлаждение, отличающийся тем, что, с целью повышения износостойкости инструмента, осаждение проводят сначала до толщины, равной 0,05-0,2 толщины слоя нитридов, проводят промежуточное охлаждение до 200-300°С с последующим осаждением слоя нитридов до конечной толщины. 2. Способ по п.1, отличающийся тем, что осаждение начинают при температуре поверхности инструмента 800°С.

Номер патента: 1730784

Опубликовано: 20.08.2005

Авторы: Верхотуров, Котлярова, Паладин, Фадеев, Чигрин

МПК: B22F 7/02, B23B 27/14

Метки: износостойким, покрытием, твердосплавного

Способ получения твердосплавного материала с износостойким покрытием, включающий формование твердосплавной основы, ее предварительное спекание при 900-1100°С, механическую обработку, нанесение слоя металла IV-VI групп, окончательное спекание при 1350-1480°С, отличающийся тем, что, с целью снижения коробления, после нанесения на основу слоя металла IV-VI групп проводят его науглероживание электроискровым методом, после чего повторно наносят слой металла IV-VI групп.

Номер патента: 1824146

Опубликовано: 30.06.1993

Авторы: Розум, Сидорова, Чигрин

МПК: A01N 61/00, G01N 30/90

Метки: активностью, активных, антигрибной, веществ, обладающих, обнаружения, происхождения, растительного, физиологически

...ингибируют развитие гриба фиг. 1),П р и м е р 2, Обнаружение ФАВ вкамедях. 10 г камеди экстрагируют 80 раствором этанола, экстракт упаривают досухав выпарительной чашке, Сухой остаток смывают 3 мл 80 раствора этанола, подвергают хроматографическому разделению, какописано выше. После хроматографирования проводят биоавтографию, как описанокрыше, Через 2 суток получают картину локализации антигрибного вещества (фиг. 2),П р и м е р ы 1 и 2 позволяют обнаружить ФАВ в растительном материале и визуально, по размеру пятна ингибированияроста гриба Са 0 озрогшп сцсогпег огп, оценивать их активность,П р и м е р 3. Количественная оценка, 20 выделенных из растительного материала веществ, по подавлению прорастания спор ржавчинного гриба Россиа...

Номер патента: 1797777

Опубликовано: 28.02.1993

Авторы: Евсюков, Пастухов, Фесенко, Чигрин

МПК: A01C 23/04

Метки: гидроподкормщик

...при выходе под напором воды из трубок 3 удобрения размываются и устремляются через щели решетки 2 в бак 7, С момента поступления в бак 7 воды и удобрений включает воздуходувку 10 и воздух под давлением по нагнетательному патрубку 11 поступает в пневмомешалку 8, При выходе воздуха из отверстий 9 пневмомешалки 8 происходит барботаж содержимого бака 7, вследствие чего частицы удобрений растворяются в воде. Однако часть удобрений, постоянно поступающих из бункера 1, не успевают растворяться в воде и скапливаются на дне бака 7, где расположена пневмомешалка 8. Накапливаясь в виде слоя на днище бака 7, удобрения покрывают пневмомешалку 8, что препятствует выходу воздуха через отверстия 9 и снижает интенсивность перемешивания удобрений в воде....

Номер патента: 1794458

Опубликовано: 15.02.1993

Авторы: Акатьев, Гайтян, Соболев, Умяров, Чигрин, Шкильнюк

МПК: A62C 4/00

Метки: аварий, взрывоопасных, локализации, продуктов, хранилищах

...газа; 8 - детектор; 9 - кольцевая петля; 10 - замкнутый (кольцевой) трос; 11 - легкоплавкий материал; 12 - кольцо; 13 - крепление кольца к ограждению; 14 - трос отпирания замка;15 - замок; 16 - шарнирный рычаг замка; 17 - бензель коренной,Устройство (фиг, 1) содержит гибкое огнестойкое ограждение 1 с, размещенное в сложенном виде в форме сильфона в замкнутом канале 2 вокруг резервуара 3. Ограждение 1 с с помощью тросов 4 с закреплено к эластичным баллонам 7 с для легкого газа, которые связаны с помощью шлангов 5 с с источником 6 легкого газа, Между резервуаром 3 и ограждением 1 с размещен детектор 8 системы сигнализации об аварии.Хроме того, устройство (фиг. 2) содержит замкнутый трос 10, пропущенный в размещенные на 50-100 мм ниже...

Номер патента: 1784142

Опубликовано: 30.12.1992

Авторы: Жигалкина, Паршина, Чигрин

МПК: A01H 1/04

Метки: восприимчивости, грибам, оценки, пшеницы, ржавчинным

...гомогенизатора листья можно растереть до тонкого порошка с жидким азотом. Остаток на полотне гомогенизируют в том же буфере без детаргента. отжимая каждый раз ткань, Отмытый остаток растирают в ступке с жидким азотом до тонкого порошка, который суспендируют в том же буфере без детергента, настаивают 40 мин в холодильнике и эту суспензию используют в качестве источника активности экзоцеллюлазы.П р и м е р 3, Определение активности экзоцеллюлазы. Фракцию клеточных стенок, выделенных из 20 г листьев (зараженных и незараженных), растирают с жидким азотом, суспендируют в 25 мл фосфатного буфера рН 6,0. И н куба цион ная смесь содержит 5 мл суспензии клеточных стенок, 5 мл 1% водного раствора карбоксиметилцеллюлозы (Ка - соль) и 2 капли...

Номер патента: 1729495

Опубликовано: 30.04.1992

Авторы: Оноприев, Чигрин

МПК: A61B 17/00, A61B 17/11

Метки: кишечного, шва

...наружу и завязывают после наложения последней лигатуры, Вто. рой ряд швов накладывают также нитью б/О, Серо-серозными или серозно-мышечными швами встык сопоставляют края мышечной оболочки.Заживление анастомозов, наложенных предложенным швом, изучено в эксперименте на собаках. Шов обеспечивает идеальную адаптацию слоев кишечной стенки. Фибринная спайка между подслизистыми слоями остается стабильной при любых перепадах внутрикишечного давления, Пог- ностью отсутствовали грубые воспалительные изменения как в подслизистых слоях, так и слизистой оболочке. Стык подслизистых слоев эпитолизировался на третьи сутки после операции, Мышечная оболочка начинала регенерировать на 7-е сут, а к 20-м суткам наблюдалось срастание продольных мышечных...

Номер патента: 1714511

Опубликовано: 23.02.1992

Авторы: Каневчева, Соколов, Чигрин

МПК: G01N 33/561

Метки: иммуноэлектроосмофореза

...зараженных ржавчинным грибом, растирают в 0,1 М трис-глициновом буфере, рН 8,6, содержащем 0,1 аскаорбата натрия (5 мл). Экстракт центрифугируют при б тыс, о и сгущают криодиализом до 1/10 исходного объема. 0,05 мл надосадочной жидкости наносят в верхние лунки фореграммы. Размеры фореграммы определяются размером стекол, на которые нанесен гель.Шесть лунок на фореграмме содержат определяемый антиген в известных концентрациях. В нижние лунки вносят антисыворотку с титром 1:128. Электрофорез проводят при напряжении 10 В/см и силе тока 1,5 мА/см, Участок фореграммы с окрашенными преципитатами вырезают, как описано. Окраску элюируют 3 мл 0,2 М Каацетатного буфера, рН 5,0, содержащего 0,1; ДДС йа, втечение 1 ч при 50 С. После замеров...

Номер патента: 1658870

Опубликовано: 30.06.1991

Авторы: Иванов, Нефедов, Пастухов, Слободюк, Фесенко, Чигрин

МПК: A01C 15/04

Метки: орган, пневматического, рабочий, разбрасывателя, удобрений

...изменение положения дросселей 9 и 10 путем их поворота на осях 11, 12 и фиксации на секторах 13, 14. Патрубки 3 и 4 приводятся в колебательное движение от приводного вала 35 через кулачки 23 и 24, которые вращаются (проскальзывают) относительно гибких элементов 27 и 28, придавая им колебательное движение в вертикальных поперечных плоскостях. Колебательное движение гибких элементов 27 и 28 передается тягам 25 и 26 через оси 31 и 32. В свою очередь тяги 25 и 26 передают движение патрубкам 3 и 4 при помощи рамок 29 и 30. При этом патрубки 3 и 4, поворачиваясь на осях 5 и 6, совершают колебательные движения в вертикальных поперечных плоскостях, характер которых соответствует профилю кулачков 23 и 24,Патрубки 3 и 4 колеблются во...

Номер патента: 1638337

Опубликовано: 30.03.1991

Авторы: Соколов, Старобинский, Фесина, Чигрин

МПК: F01N 3/22, F02B 77/13

Метки: внутреннего, газораспределения, двигателя, механизм, сгорания

...отверстиям 6 - 9, при этом длины разветвляющихся частей 15-18 каждого из трубопроводов равны между собой. При этом длина патрубка 15 равна длине патрубка 16, а длина патрубка 17 - длине патрубка 18. Устройство содержит плоскозубчатый приводной ремень 19привода вспомогательных агрегатов двигателя.При работе двигателя 3 отработавшиегазы движутся по выпускному коллектору 105 с колебаниями давления. обусловленными рабочим процессом двигателя. При импульсе разрежения в выпускном коллекторе 10 (на режиме разгона двигателя с полной нагрузкой) воздух поступает из полости короб 10 152025 30 3540 455 10 чатого кожуха 2 по трубопроводам 11 и 12 в выпускной коллектор 10, обеспечивая при этом процесс окисления продуктов сгорания...

Номер патента: 1625388

Опубликовано: 07.02.1991

Авторы: Иванов, Нефедов, Пастухов, Фесенко, Чигрин, Шмонин

МПК: A01C 17/00

Метки: орган, рабочий, рассева, сыпучих, центробежный

...10. Кроме того,к ступице 4 прикреплены спиральные пружины 11, упирающиеся своими свободнымиконцами в сегменты 7. К корпусу 1 прикреплен отражатель 12, противоположный конецкоторого расположен в зоне движения пальцев 9. При этом отражатель 12 снабжен механизмом 13 установки его положения относительно пальцев 9 сегментною диска 10,Устройство работает следующим образом,При включении привода рабочего органа шкив 5 сообщает вращательное движение валу 3 со ступицей 4 с сегментным диском 10. Поступающий на него сыпучий материал, например минеральные удобрения,направляются на сегмент 7, который в этотмомент замедлил свое движение вследствиесоприкосновения пальца 9 с отражателем12. При этом сегмент 7 поворачивается относительно пальца 6,...

Номер патента: 1604200

Опубликовано: 07.11.1990

Авторы: Иванов, Нефедов, Фесенко, Чигрин

МПК: A01C 15/00

Метки: внесения, минеральных, твердых, удобрений

...с их боковыми сто ранами и кромкой верхней части 8 обоймы 7 выходные окна 15. На валу 16 шнека 4 установлены приводная звездочка 17 и храповая муфта 18 с рычагом 19 связывающая шнек 4 с ко" 45 жухом 5, Кроме того, торцовые стороны кожуха 5 закрыты заслонками 20.Машина работает следующим образом.Удобрения из бункера 2 поступают в кожух 5 через горловину 3, где захватываются витками шнека 4 и совместно с вращающимся кожухом 5 транспортируют их к щелям между секциями кожуха 5. При этом привод шнека 4 осуществляет ся посредством звездочки 17. а привод кожуха 5 осуществляется от вала 16 шнека 4 посредством храповой муфты 18. Далее удобрения через щели между секциями кожуха 5 поступают в пространство, образованное смежными дисками 10 и...

Номер патента: 1497284

Опубликовано: 30.07.1989

Авторы: Байбородин, Зельберг, Леонов, Чалых, Чигрин

МПК: C25C 3/12

Метки: алюминия, анодной, анодов, массы, подготовки, производства, самообжигающихся, шихты

...анодноймассы для самообжигающихся анодов сболее плотной упаковкой при меньшем содержании каменноугольного пека.При этом, удельное электросопротивление брикетированной анодной массыснижается, а также понижается ее ко1497284 реактораФизические параметры плазменной струи изменяют в пределах;температура 3000-6000 К, скоростьистечения у среза сопла 100-200 м/с,расход плазмообразующего газа 14 гс,После плазменной обработки шихта подается на прессование. Давление прессования - 25 МПа. Полученная брикетированная анодная масса имеет пониженное удельное электросопротивление (УЭС) . 1 анные представлены в таблице. Температура Продолжительплазменной ность плазструи, К менной обработки, с ЭС, Омх мм 2 /мОбразец 36,2 ИзвестныйПредлагаемый...

Номер патента: 1419725

Опубликовано: 30.08.1988

Авторы: Балько, Левченко, Ломовцев, Минухин, Мясоедов, Потапов, Чигрин

МПК: B03C 1/005

Метки: дробленой, намагничивания, руды, сепарацией, электромагнитной

...для намагничивания дробленой руды перед электромагнитной сепарацией включает размещенную под рабочей ветвью конвейерной ленты 1 15 магнитную систему из постоянных магнитов 2, расположенных рядами и обращенных к рабочей ветви ленты 1 разноименными полюсами, плиты 3 для размещения магнитов 2, соединенные между 20 собой с помощью шарнира 4, при этом ряды магнитов 2, примыкающих к шарниру имеют полярность, разноименную с полярностью магнитов, примыкающих к торцам плит 3. Р 5Устройство работает следующим образом.Дробленая руда по ленте 1 перемещается над магнитной системой и подвергается намагничиванию. За счет то р го, что средняя часть магнитной системы, примыкающая к шарниру, имеет одну полярность, а по краям противоположную, происходит...

Номер патента: 1414515

Опубликовано: 07.08.1988

Авторы: Алешин, Верещака, Григорьев, Старков, Чигрин

МПК: B23B 29/18

Метки: процесса, резания, фиксирования

...наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение предназначено для обработки материалов резанием и может быть использовано для исследования контактных процессов, происходящих в зоне резания при токарноц обработке.Цель изобретения - повышение качества образцов дпя исследования неразрушенной контактной с режущим инструментом зоны.На фиг,1 изображено устройство, две проекции общего вида; на фиг.2 то же, нид сверху.Устройство для фиксирования процесса резания состоит из державки 1 с направляющими 2, н которых установлены с возможностью перемещения два зажимных кулачка 3 с выполненными в каждом из них ориентированными перпендикулярно опорной поверхности 4 пазами 5, в которых размещены...

Номер патента: 1387896

Опубликовано: 15.04.1988

Авторы: Джолос, Слободюк, Фесенко, Чигрин

МПК: A01C 15/04

Метки: орган, пневматическим, рабочий, разбрасывателям, сыпучих, удобрений

...и обращены плоской стороной к ней, причем пальцы, расположенные дальше от выходных патрубков, находятся на меньшем расстоянии от оси и имеют большую толщину.Рабочий орган пневматического разбрыэгивателя сыпучих удобрений работает следующим образом.В процессе работы раэбрасывателя удобрения из кузова 1 подаются посредством транспортера 2 и дозирую- щего устройства 3 в рассеивающие выходные патрубки 4 и 5, где подхватываются воздушными струями и транспортируются вдоль коробов 6 и 7.При выходе из выходного патрубка поток удобрений расширяется и встречает пальцы сегментного сечения, которые своей цилиндрической поверхностью отражают частицы удобрений в сторону от оси потока, сохраняя компактность его средней части.Так как пальцы каждой...

Номер патента: 1308234

Опубликовано: 07.05.1987

Авторы: Денисенко, Зуев, Слободюк, Фесенко, Чигрин

МПК: A01C 15/04

Метки: минеральных, пневматический, разбрасыватель, удобрений

...12, направленными по касательным в сторону вращения барабанов.Кроме того, в верхних плоскостях коробов 7 и 8 выполнены окна 13 длясвободного прохода внутрь коробовпальцев 12 отражателей. На осях 9установлены звездочки 14, каждую смеж"ную пару которых охватывает бесконечная цепь 15.Пневматический раэбрасыватель работает следующим образом.Иэ кузова 1 транспортером 2 удобрения подаются в дозирующее устройство 3, которое распределяет удобренияпо рассеивающим выходным патрубкам5 и 6. Далее под действием воздушного потока удобрения транспортируютсявдоль коробов, распределяясь по сечению короба. Причем под действием напора воздушной струи с удобрениямиотражатели 10 проворачиваются, изменяя непрерывно наклон пальцев 12, аследовательно, и...

Номер патента: 1303783

Опубликовано: 15.04.1987

Авторы: Бутенко, Быков, Гонтаренко, Печенин, Чигрин

МПК: F16J 15/43

Метки: магнитожидкостное, уплотнение

...6,выполненные из немагнитного эластичного материала. На конических поверхностях прокладок 6 выполнены вырезы7 под острым углом к оси вращения,в которые входят немагнитные распорные кольца 8, отклоняющие часть прокладки 6 и образующие уплотнительныекромки 9. Рабочие зазоры заполненымагнитной жидкостью 1 О,В корпус 1 вставлен обратный клапан 11, через который магнитная жидкость 10 поступает в рабочие зазорынепрерывно из специальной емкостиили дискретно по мере необходимости.Уплотнение работает следующим образом,В статическом режиме магнитнаяжидкость удерживается магнитнойсилой, пропорциональной градиентунапряженности магнитного поля в зазоре между диском 3 и корпусом 1,а также силой вязкостного сопротивления. За счет прилегания...

Номер патента: 1277920

Опубликовано: 23.12.1986

Авторы: Джолос, Слободюк, Фесенко, Чигрин

МПК: A01C 15/04

Метки: орган, пневматических, рабочий, разбрасывателей, удобрений

...орган содержит источник 1 воздушного потока, соединенный с ним раздваиваю 1 цийся разветвленный воздуховод 2, с выходными концами которого соединены посредством гибких трубчатых элементов 3 рассеивающие патрубки 4, имекнцие загрузочные воронки 5. Каждый рассеивающий патрубок 4 выполнен из нескольких подвижных телескопически соединенных между собой втулок, причем наружные втулки б рассеивающих патрубков шарнирно соединены с концами двуплечего рычага 7 механизма привода их в колебательное движение, который связан с ходовыми колесами разбрасывателя (не показано). Внутри гибких трубчатых элементов 3 размен.,ены пластинчатые дроссели 8 потока воздуха. Пластинчатые дроссели 8, механизм 9 регулировки угла наклона рассеиваюгцих...

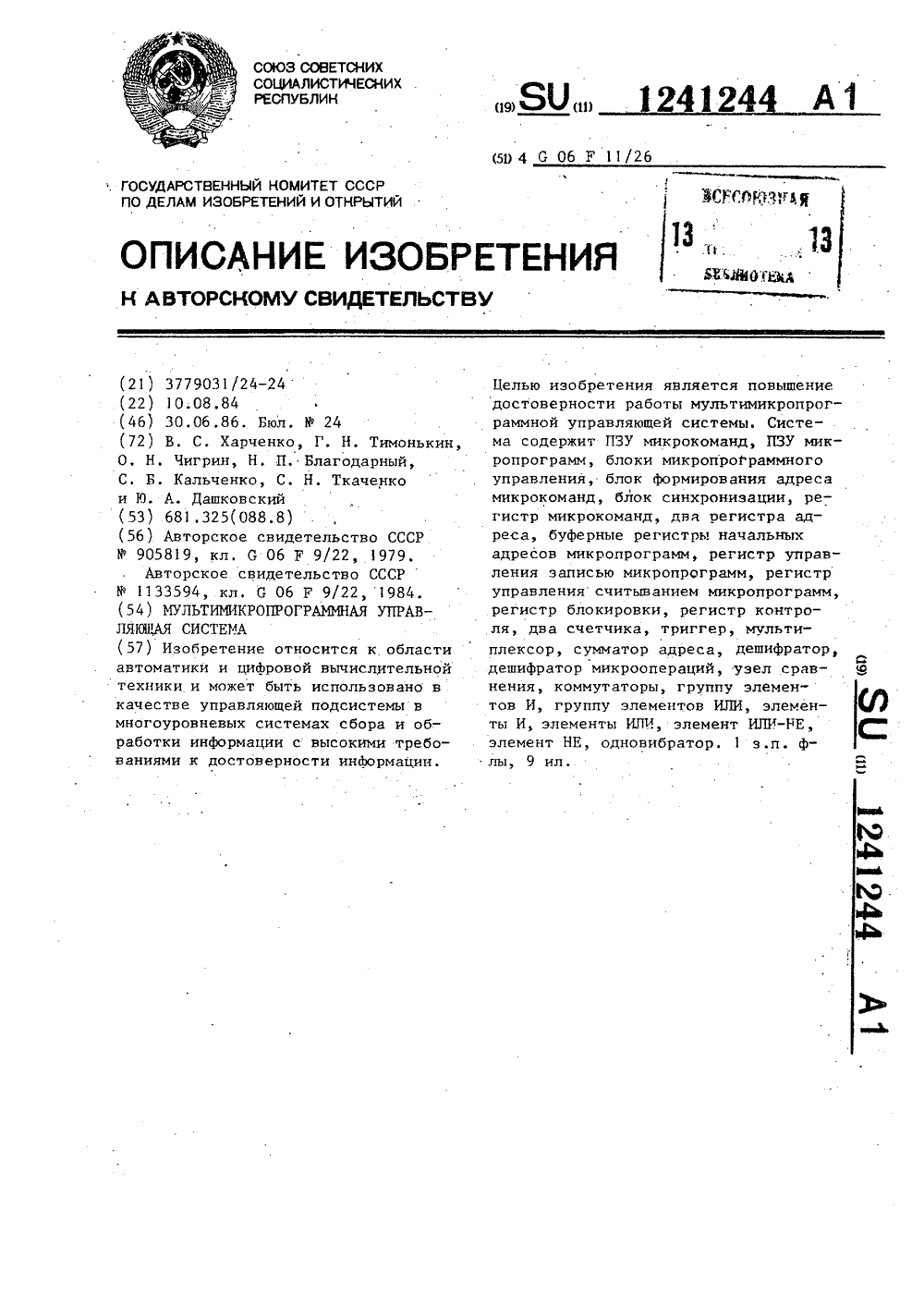

Номер патента: 1241244

Опубликовано: 30.06.1986

Авторы: Благодарный, Дашковский, Калъченко, Тимонькин, Ткаченко, Харченко, Чигрин

МПК: G06F 11/26

Метки: мультимикропрограммная, управляющая

...микерокоманд микропрограмм, реализуемых . блоками 3 .1 - 3 .К МПУ. Регистр 13 служит для запоминания информации о состоянии каждого блока З.М МПУ нижнего уровня. Счетчик 14 участвует в организации выбора блока З.М МПУ для контроля. Эту же функцию выполняют элементы И группы 30.1 - ЗО.К элементов И, элемент ИЛИ-НЕ 36 и дешиф- ратор 19.Счетчик 15 задает время контроля (в исходном состоянии в нем записан25нулевойкод)Время контроля каждого блока МПУ определяется частотой следования синхроимпульсов с и кодом переполнения счетчика 15. При достижении со- .3 О держимым счетчика 5 этого кода на его выходе появляется сигнал переполнения. При этом контроль блока З.М МПУ 35прекращается и осуществляется переход к контролю блока 3.(М+1) МПУ.,Триггер...

Номер патента: 1222319

Опубликовано: 07.04.1986

Авторы: Герасименко, Ломовцев, Мясоедов, Рыцк, Чигрин, Шепеленко

МПК: B03C 1/14

Метки: намагничивания, пульпы

...мере один из магнитопровдов имеет длину больше длины магнитов, а его края отогнуты наружу. ьство СССР10, 1979.тво СССР/7 Соста Техре ель А,Моисеенко,Попович Ксрректор В,Бутяг едактор Н.Рогул каз 1639/6 Тираж 514 ВНИИПИ Государственного ком по делам изобретений и отк 113035, Москва, Ж, РаушскаяПодписнотета СССРытийаб д,4/5 илиал ППП "Патент , г.Ужгород, ул.Проектна Изобретение касается разделения материалов по магнитным свойствам и может быть применено при обесщламливании и сгущении тонкоизмельченных магнетитовых руд.,Цель изобретения - повьппение производительности устройства путем предотвращения заиливания за счет плавного спада напряженности магнитного поля на входе и выходе,Устройство для намагничивания пульпы включает...

Номер патента: 1207496

Опубликовано: 30.01.1986

Авторы: Герасименко, Ломовцев, Остапенко, Чигрин

МПК: B03C 1/14

Метки: магнитный, сепаратор

...ППП "Патент", г. Ужгород, ул. Проектная Изобретение относится к разделению материалов по магнитным свойствам и может быть использовано для очистки жидкости от магнитных включений.Цель изобретения увеличение производительности сепаратора путем улучшения условий разгрузки магнитного продукта.На фиг.1 изображен сепаратор, общий вид; на фиг,2 - разрез А-А на фиг.Магнитный сепаратор включает ванну 1, полый приводной вал 2, неподвижные магниты 3, расположенные с зазорами, а также вторичные магниты 4 выполненные в виде стержней из ферромагнитного материала, закрепленных лучеобразно на валу 2. Вал 2 выполнен со щелями 5. Внутри вала 2 размещен приемник 6 магнитного продукта, а над сепаратором размещено брызгало 7. Вторичные магниты 4 могут...

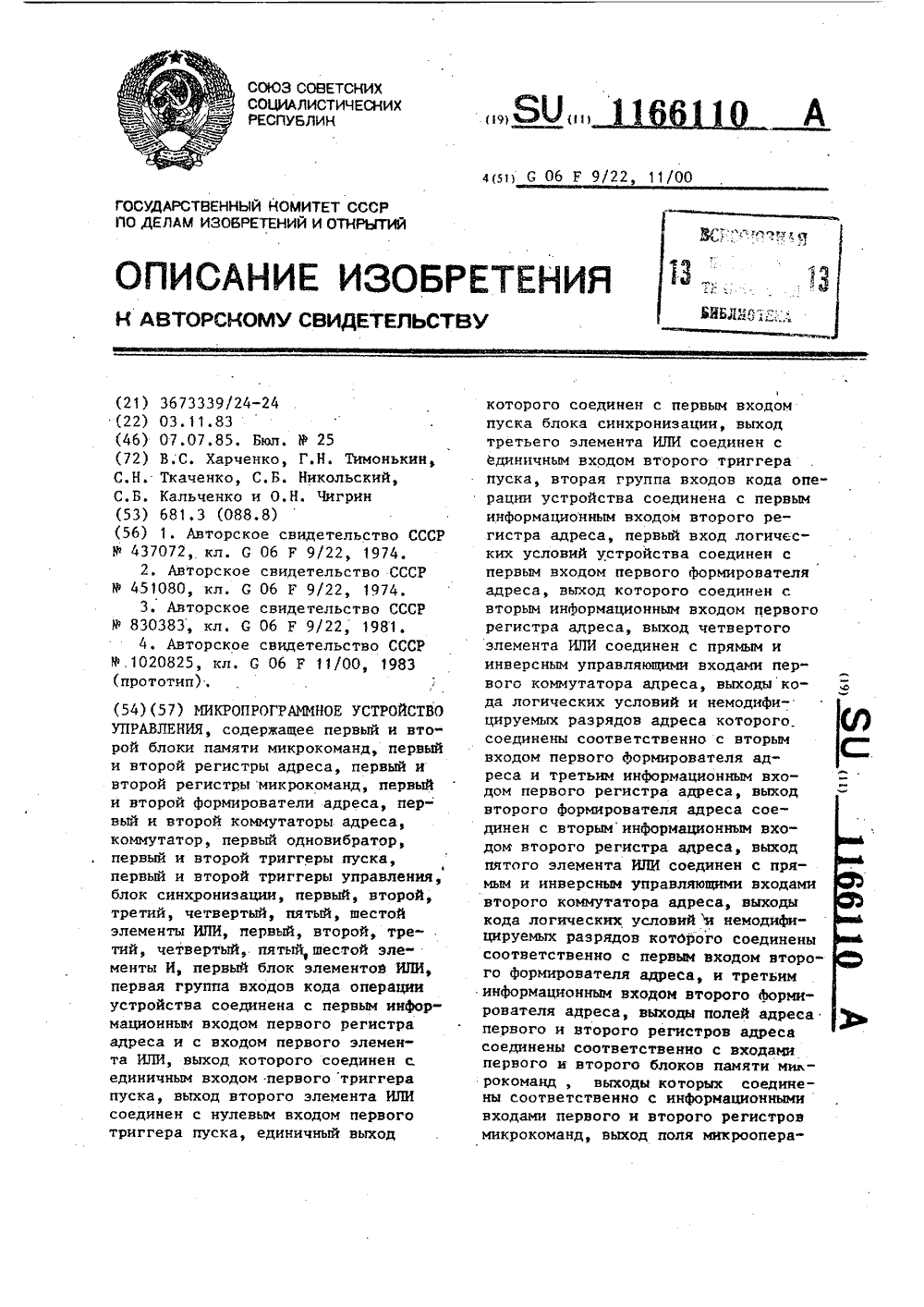

Номер патента: 1166110

Опубликовано: 07.07.1985

Авторы: Калъченко, Никольский, Тимонькин, Ткаченко, Харченко, Чигрин

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммное

...соединен с вторым входом первого элемента И и вторым управляющим входом коммутатора, первый и второй выходы группы выходов блока синхронизации соединены с входами синхронизации соответственно первого и второго регистров адреса, третий,четвертый, пятый выходы группы выходов блока синхронизации соединены с входами синхронизации соответственно первого, второго и третьего регистров микрокоманд, выход поля метки управления синхронизацией первого регистра микрокоманд соединен с инверсным входом второго элемента И, с первым входом четвертого элемента И, со счетным входом первого триггера управления и с первым входом разрешения выработки тактовых импульсов группы входов блока синхронизации, единичный и нулевой выходы первого триггера...

Номер патента: 1138739

Опубликовано: 07.02.1985

Авторы: Запрометов, Розум, Сидорова, Чигрин

МПК: G01N 33/48

Метки: активности, пшеницы, тканях, эстераз

...ФРГ (150 мг/мп), после чего центрифугируют. Очищенный субстракт,содержащий смесь эфирносвязанных фенолкарЬоновых кислот, сохраняют на .холоде.Для определения эстеразной активности из зараженных и незараженных листьев пшеницы выделяют цитоплазматические белки путем гомогенизации листьев в 0,05 М пирофосфатном буфере (рН 9,3) с последующим, высаливанием центрифугата сульфатом аммония при 90 . насыщения.Берут 10 мп раствора белка, 4 млраствора ингибитора гликозидаз (-лактон глюконовой кислоты) и 4 млвытяжки, Смесь инкубируютч при 35 С, реакцию останавливают подкисолением смеси до рН 2,0. Накопившиесяв результате гидролиза эфиров.,свободные фенолкарбоновйе кислоты извлекаютдиэтиловым эфиром и проводят их количественное определение с...

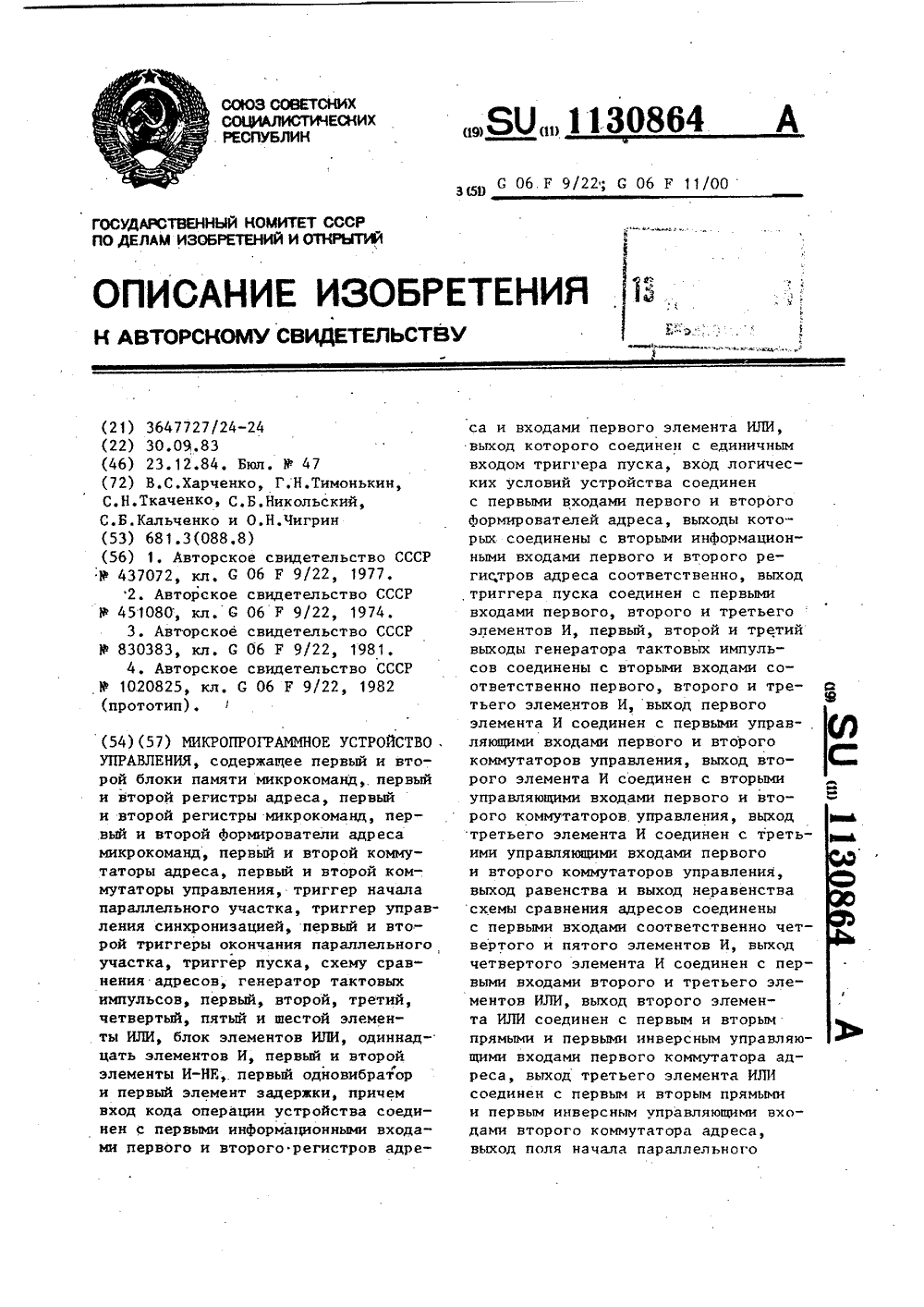

Номер патента: 1130864

Опубликовано: 23.12.1984

Авторы: Калъченко, Никольский, Тимонькин, Ткаченко, Харченко, Чигрин

МПК: G06F 11/25, G06F 9/22

Метки: микропрограммное

...одиннадцатого элемента И соединен с входом первого одновибратора и с вторыми входами четвертого и пятого элементов И, выход одновибратора соединен с входом первого элемента задержки, выход которого соединен с нулевЫми входами триггера начала параллельного участка и первого и второго триггеров окончания параллельного участка, выходы микроопераций первого и второго регистров микрокоманд соединены соответственно с первым и вторым входами блока элементов ИЛИ, группа выходов которого является группой выходов микроопераций устройства, выход конца работы группы выходов блока элементов ИЛИ соединен с вторым входом шестого элемента ИЛИ и с вторым входом девятого элемента И, выход которого соединен с вторым входом группы выходов ошибки...

Номер патента: 1109750

Опубликовано: 23.08.1984

Авторы: Калъченко, Тимонькин, Ткаченко, Харченко, Чигрин

МПК: G06F 11/00, G06F 9/22

Метки: микропрограммное, параллельное

...первого и второго регистров адреса, вход кода операции устройства соединен с вторыми информационными входами первого и второго регистров адреса, выходы которых соединены с информационными входами соответственно первого и второго блоков памяти микрокоманд, выходы первого и второго элементов И соединены с управляющими входами соответственно первого и второго блоков памяти микрокоманд, выходы которых соединены с входами соответственно первого и второго регистров микрокоманд, первые управляющие выходы первого и второго регистров микрокоманд соединены с единичными входами соответственно первого и второго триггеров управления, выходы микроопераций первого и второго регистров микрокоманд соединены соответственно с первым и вторым...

Номер патента: 1091943

Опубликовано: 15.05.1984

Авторы: Герасименко, Диордица, Чигрин

МПК: B03C 1/14

Метки: дисковый, магнитный, сепаратор

...эффективности процесса сепарации засчет использования магнитного потокав пространстве между боковыми поверхностями магнитов. 40Указанная цель достигается тем,что в магнитном дисковом сепараторе,включающем полые диски, установленные на горизонтальном валу с возможностью вращения, дугообразные магниты установленные с зазором внутриУдисков концентрично им и с чередова" .нием полярности в радиальном направпении, загрузочное, разгрузочные иочистное приспособления, рабочие поверхности дисков имеют углубления,размещенные в межполюсных зазорах магкитов,На фиг. 1 схематически изображенмагнитный дисковый сепаратор, общийвид; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - узел 1 на фиг. 2 в увеличенном масштабе).Магнитный дисковый сепаратор...
