A01C 23/04 — распределение под давлением; распределение ила; приспосабливание оросительных систем для распределения жидких удобрений

Номер патента: 82032

Опубликовано: 01.01.1950

Автор: Соловьев

МПК: A01C 23/04, A01G 25/00

Метки: дождевании, минеральных, подкормки, растворами, растений, удобрений

...ум. 70 Х 108/1, Тираж 220 делам изобретений Министров СССР черкасский пер.,и. 5.1 Чг. Форм. Объем 0 17 ус 1 и 1Цена 3 коп крытий Поди. и иЛак. 227 И при Комитете по при Совете Москва, Центр, Мипография ЦБТИ Комитета по делам изобретений и открытии при Совете Министров СССР, Москва, Петровка, 14.Воса, нагнетаемая насосом из магистрального трубопровода 7, проход 1 ф р трубопровод 1 дождсвального крыла. Поток воды, проходящий в гайавлении стрелок (фиг. 2), увлекает с собой питательный раствор через ЙЛпрубдк Уиз бачка 2, Одновременно вода под напором поднимается евра еатрвубок 6 в бачок 2, вытесняя оттуда питательный раствор, который, следул.,по трубопроводу 1, разбрызгивается дождевальны ми насадка ми 8.После опорожнения от питательного...

Номер патента: 118002

Опубликовано: 01.01.1958

Автор: Снигур

МПК: A01C 23/04, A01M 7/00, B01F 5/02 ...

Метки: автожижеразбрасывателю, анж-2, заправки, ими, например, опрыскивателей, приготовления, растворов, суспензий, эмульсий

...пробксигого крана; на фиг. 4 - схема невозвратного клапанаПриспособление включает в себя резервуар 1 для приготовления концентрированного раствора, суспенэии или эмульсии, трубопроводы 2, 3, 4, 5 и 6 и пробковые краны 7, В, 9 и 10 для подключения резервуара к циетерце и бачку искрогасителя 11, газовые мешалки 12 и 1 З, невозвратный клапан 14 и гофрированный шланг 15 с фильтром,Наполнение цистерны водой и выливание из нее растворов производят в порядке, предусмотренном для автожижеразбрасывателя,Заполнение резервуара приспособления водой для приготовления концентрированной смеси ядоматериалов и перекачивания ее в цистерну осуществляют наличными механизмами путем последовательного подключения резервуара к цистерне при помощи...

Номер патента: 121995

Опубликовано: 01.01.1959

Автор: Душинский

МПК: A01C 23/04, B01F 1/00

Метки: дождевальных, минеральных, питатель-смеситель, удобрений, установок

...попадает на лопатки рабочего колеса турбины и приводит его в действие. Пройдя колесо и отводящую трубу, вода через отверстия смесителя поступает в смеси-елы 1 ую камеру. Достигнув определенного уровня, вода приподымает поплавок. Если в это время не будет открыт вентиль на трубе, подклюценной к всасывающей линии насоса, дроссель начнет прикрывать входное отверстие спиральной камеры.С целью исключения возможности выливания воды из предохранительных отверстий смесительной камеры, расположенных на определенной высоте (дроссель не перекрывает герметически входное отверстие спиральной камеры), открывается вентиль на трубе, соединяющей смесительную камеру со всасывающей линией насоса и в камере устанавливается определенный уровень воды,...

Номер патента: 156378

Опубликовано: 01.01.1963

МПК: A01C 23/04, B01F 1/00

Метки: 156378

...над смесительной камерой 2 в виде бака, устаноьленного на заднем мосгу трактора.Над дном оункера помещена крьльчатка 3, лопасти которой имеют скошенные кромки со сторон, обрашснных к дну бункера, Крыльчатка приводится во вращение от задней звездочки гусениц или от вала отбсра мощности трактора через горвотальный вал 4 и пару конических шестерен 5 привода.11 ри вращении крыльчатка приуднтельно и равномерно продавливает удобрения через выходное окно 6 с заслонкой 7 бункера в смесительн, о камеру.3 Я 56378 т 1 срсз патрубки 8 напорнсй линии с насадками 9, отогнутыми в прот ивополохкные стороны, в смесительную камеру поступает вода, которая получает вра 1 цательпое движение, относительно конического выступа 10 в донной части камеры,...

Номер патента: 156791

Опубликовано: 01.01.1963

МПК: A01C 23/04

Метки: 156791

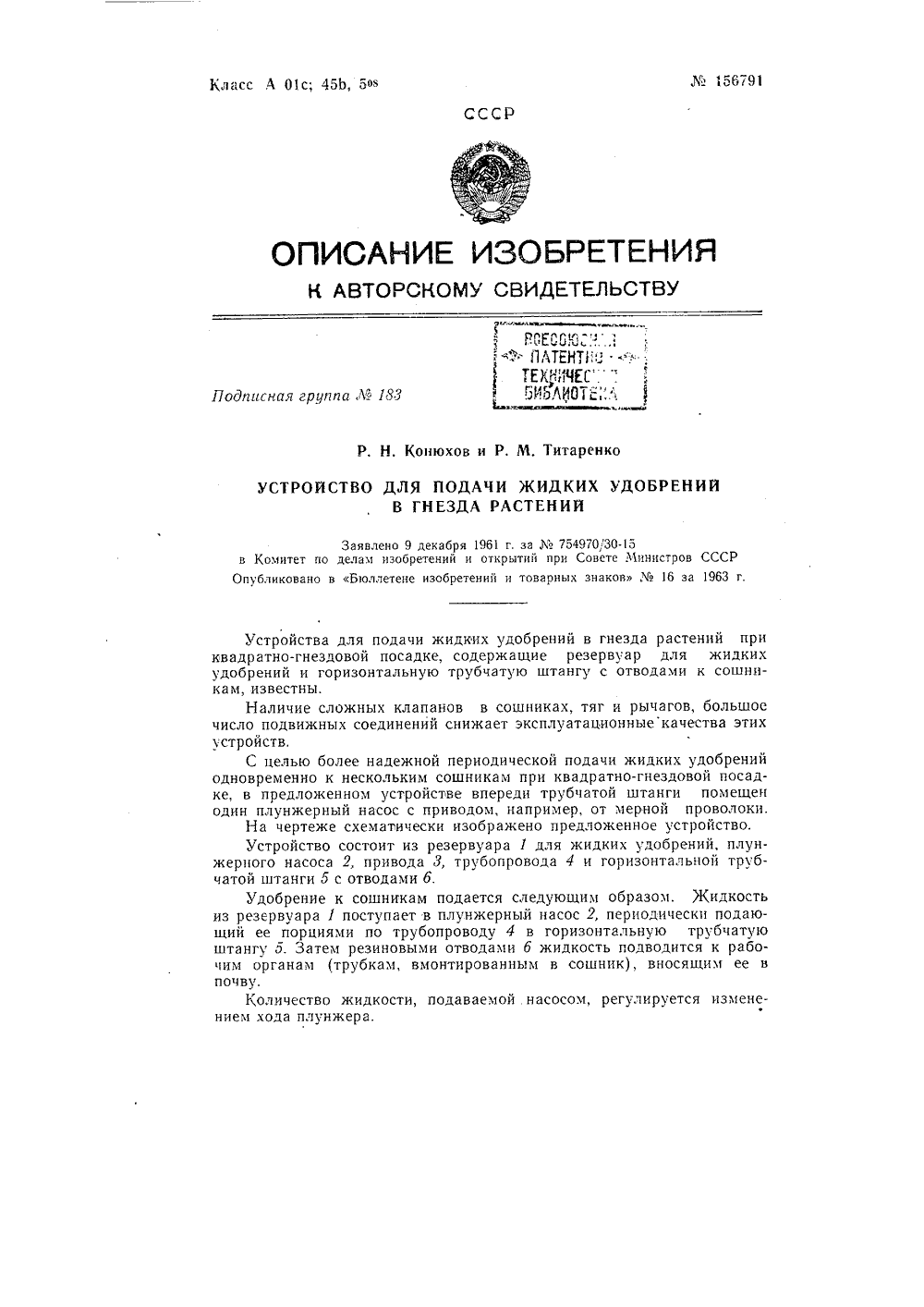

...в предложенном устройстве впереди трубчатой штанги помещен один плунжерный насос с приводом, например, от мерной проволоки.На чертеже схематически изображено предложенное устройство.Устройство состоит из резервуара 1 для жидких удобрений, плунжерного насоса 2, привода 3, трубопровода 4 и горизонтальной трубчатой штанги 5 с отводами б.Удобрение к сошникам подается следующим образом. Жидкость из резервуара 1 поступает в плунжерный насос 2, периодически подающий ее порциями по трубопроводу 4 в горизонтальную трубчатую штангу 5. Затем резиновыми отводами б жидкость подводится к рабочим органам (трубкам, вмонтированным в сошник), вносящим ее в почву.Количество жидкости, подаваемой насосом, регулируется изменением хода плунжера.При вкл 1...

Номер патента: 169921

Опубликовано: 01.01.1965

Авторы: Головное, Мацеевский, Пискозуб, Чалый

МПК: A01C 23/00, A01C 23/04

Метки: аммиачно-гербицидным, коллектор, машинам

...коллекторе обра действием которого лапан. Через клапан атмосферный воздух е вещество, под дав ть выливается в поч изобретени Коллект 5 нам, вкл с жиклера юи 1 ийся т телей при коллектор 0 сообщающ газообразодписная группа18 Известны коллекторы к аммиачно-героицидным машинам, включающие индивидуальные питатели с жиклерами и отводящие патрубки.Предлагаемый коллектор для опорожнения питателей при отсасывании рабочей жидкости из полости коллектора снабжен чувствительным обратным клапаном, сообщающимся с атмосферой или с емкостью с газообразным веществом.На чертеже пребражен сбоку,Ветви 1 коллектора к аммиачно-гербицидным машинам соединены дугообразным патрубком 2 для подачи и отсоса жидкости. В верхней части коллектора размещены питатели 3 с...

Номер патента: 169922

Опубликовано: 01.01.1965

Авторы: Бий, Ване, Григор

МПК: A01C 23/04

Метки: внесения, дождевальным, машинам, ночву, подкормщик, поливным, удобрений, ядохимикатов

...или от гидромотора через горизонтальный вал 6 и вертикальный 7. Приемник со смесительной камерой и сбрасывателем опускается и поднимается с помощью гидроцилиндров 8, вертикально5 установленных на опорной раме 9. Забор раствора из смесительной камеры осуществлен через патрубок 10. Регулировка забора расгвора производится с помощью поплавка 11 и обратного клапана 12.10 Работа подкормщика осуществляется следующим образом. Сначала бункер загружают удобрением, затем включают сбрасыватель и открывают подачу воды в кольцевую водопроводную трубу и в смесительную камеру. После 1 Б наполнения смесительной камеры водой до определенного уровня поплавок открывает обратный клапан патрубка забора раствора и включаются в работу гидроцилиндры, которые...

Номер патента: 183519

Опубликовано: 01.01.1966

Автор: Ваке

МПК: A01C 23/04

Метки: гидроподкормщик, дождевальным, поливныммашинам

...от,ггг ггггощайся тем, что, с целью лучшего выравнивания концентрации выдаваемого растьора удобрений и более рагномерного распределения его по орон демому ноло, бунер в нем разделен перегородками на сецин, я подающий трубопроод Выполнен рящдющимся по кругу н но очередСняб. )кдкгн 1)1 Одой кдкдО нз сскнн 1 бнсря,с присоединением заявки Ъ Изьеспи гидроподкормщикн к дождевальным и пол 1 внцх машинам, включякхщие бункер с установленным Пиутри него приемником, сх(.сгсвг 1ю кяыср с поил 1 ОВ 1 кг кляпа" ном, ноддюгцнЙ и Отводящн Тру)Опроводы, В таких гндроподкормщиках уменьшдетсл концентрация выдаваемого раствора по мере расходования его нз бункера, что приводитнеравномерному распределению удобрений по полю,В предложенном гидроподкормщике...

Номер патента: 188181

Опубликовано: 01.01.1966

Авторы: Всесоюзный, Дуванков, Мелиорации, Попов, Федоренко

МПК: A01C 23/04

Метки: гидравлический, дождевальным, машинам, подкормщик, поливным

...и оборудован дополнительным поплавковым исполнительным механизмом, регулирующим уровень раствора в баке. Это обеспечивает более удобную загрузку бака удобрениями и более точное дозирование их выдачи.На чертеже схематически представлен описываемый подкормщик, вид сбоку и сверху.Подкормщик содержит бак / для раствора с подающим патрубком 2, присоединенным к насосу 3 или напорному трубопроводу, и раздаточным патрубком 4. В баке установлены перфорированный отвод 5 от трубопровода,барботер б, присоединенный к воздухопроводу от воздуходувки 7, верхний поплавковый исполнительный механизм В и нижний 9.В загруженный удобрениями бак подается вода от насоса или трубопровода до заданного уровня, регулируемого верхним поплавковым...

Номер патента: 178202

Опубликовано: 01.01.1966

МПК: A01C 23/04

Метки: 178202

...10 для10 раствора, снабженный сверху крышкой, а снизу - регулнровочным вентилем с надетым наего патрубок эластичным коленом 11, соединенным с проводящей трубкой с изгибом наконце; трубка поддерживается под заданным15 углом наклона с помощью тройника 12, соединенного с винтовой штангой 13, На концетрубка имеет изгиб 14, частично углубляемыйв водную струю, выходящую нз сопла стволадождевального аппарата.20 Гидравлический посев семян происходит вмомент пу ска через дождевальный аппаратводы, которая своей струей, имеющей определенную скорость, приводит во вращение дознрующее лопастное колесо 8. Прн быстром вра 25 Щекин это колесо задерживает влаг х 1 еждулопастями, затем, соприкасаясь с семснамн,находящимися в ковше, захватывает нх и...

Номер патента: 193805

Опубликовано: 01.01.1967

Авторы: Новохатский, Рудник

МПК: A01C 23/04

Метки: гидроподкормщик, дождевальным, установкам

...с вентилем 9, смеси- тельной камеры 10 с поплавковым устройством 11, входного 12 и выходного 13 патрубков с вентилями.Действие гидроподкормщика заключается в следующем. В дно бункера, в зависимости от высеваемого удоорения (гранулированное, порошкообразное и др.), вставляется определенная сетка, затем в бункер засыпается удобрение и 5 через вентиль и многоступенчатую насадкувода подается в смесительную камеру с поплавковым устройством, Вода под давлением, разбрызгнваясь через многоступенчатую насадку, проходит через радиальные пазы подвиж ного и неподвижного дисков, омывая сетчатоедно бункера и вымывая удобрения, Изменяя вентилем расход воды через насадку п положение подвижного диска, можно добиться необходимой концентрации удобрения в...

Номер патента: 357918

Опубликовано: 01.01.1972

Авторы: Верховский, Воропаев, Занов, Каинсон, Комаров, Кустарев, Марченко, Нечитайло, Писанко, Разыграев, Рогачев, Сорокин, Шебалкин

МПК: A01C 23/04

Метки: гидробуру, наконечник

...в почву. При подъемегидробура из почвы под напором жидкости,запорный клапан закрывается, прекращая доступ ее в канал корпуса наконечника,Наконечник к гидробуру, включающий корпус с установленным в нижней его части на гнетательным клапаном, выполненным в виде конуса, к основанию которого примыкает усеченный конус с расположенными на его поверхности подводящими инъектируемую жидИзобретение относится к устройствам для внутрипочвенного очагового инъектирования жидкости, например удобрений и ядохимикатов,Известны наконечники к гидробуру, включающие корпус с установленным в нижней его части нагнетательным клапаном, выполненным в виде конуса, к основанию которого примыкает усеченный конус с расположенными на его поверхности подводящими...

Номер патента: 357919

Опубликовано: 01.01.1972

Авторы: Архипов, Болотин, Поздн, Таушканов

МПК: A01C 23/04

Метки: внутригючвенной, инъекции, орган, рабочий

...прорыв инъектируемых веществ путем осаживания почвенного пласта над инъектируемой зоной. На чертеже изображен предлагаемый рабочий орган в двух проекциях.Рабочий орган состоит из горизонтальнорасположенного гидробура 1 с боковыми вы 5 ходными отверстиями 2, пустотелой стойки 3,плоского ножа 4, подпрессовывающих катков5 и штуцера б для подсоединения подводящихкоммуникаций,Гидробур 1 выполнен в виде полой состав 10 ной иглы, в которую вмонтирован шарик 7 спружиной 8, служащие запорно-отсекающимустройством для предотвращения подтеканияжидкости из отверстий 2 при нулевом давлении, Утолщение задней части 9 иглы является15 запором, предотвращающим прорыв жидкостиили газов между телом гидробура и почвой.Стойка 3 полая, ножевидная, в нижней...

Номер патента: 385550

Опубликовано: 01.01.1973

Автор: Ване

МПК: A01C 23/04

Метки: гидроподкормщик, дождевальным, машинам

...патрубки расположены в непосредственной близости и параллельно один к другому, а между ними в смесительной камере установлена радиальная перегородка.гаемый гидроиг. 2 - разрез На фиг. 1 изображен предла подкормщик, общий вид; на ф по А - А на фиг. 1,Гидроподкормщик состоит и для удобрений, в нижней части положена смесительная камера щим и отводящим патрубками которыми установлена радиа родка 5. В смеситсльной камеречатый стакан б с коническим дном и сливной штуцер 7. Гидроподкормщик сообщается с дождевальной машиной через переходник 8.Гидроподкормщик действует следующимобразом.Переходник подключают к напорному трубопроводу дождевальной машины, загружают бункер удобрениями, открывают отводящий патрубок, а бункер заполняют водой. Затем...

Номер патента: 417114

Опубликовано: 28.02.1974

Автор: Изобретени

МПК: A01C 23/04, A01G 25/00, E02B 13/00 ...

Метки: внесением, одновременным, орошения, риса, удобрений

...удобрений по площади затопления.Достигается это тем, что в чеке до подачи воды с растворенными удобрениями почву в нем увлажняют до полного влагонасыщения.После посева семян риса в сухую почву поле заливают слоем воды 1 - 2 см, после чего подачу воды прекращают до полцого впитывания созданного слоя. При этом почва доходит до состояния полного насыщения. Далее к оросительной воде у мест ее сосредоточенного отбора (цапример, у водовыпусков), добавляют концентрированные растворы питательных веществ, Содержание их в ороситель цой воде доводят до 0,3 - 0,6%, Поливную воду с растворенными в ней веществами сосредоточенными расходами (7 - 10 л/сек ца 1 га) подают в чек, где снова создают слой воды 1 - 2 см, который, насыщая верхние...

Номер патента: 341264

Опубликовано: 05.12.1974

Авторы: Всесоюзный, Гром, Культур, Перерва, Пустовойт, Украинский, Электрификации

МПК: A01C 23/04

Метки: 341264

...кран 8. Средняя часть смеси- тельной камеры выполнена в виде цилиндра 9, а дно 10 имеет форму перевернутого конуса, заканчивающегося у вершины гнездом 11 О с выбросным окном 12. Загрузочное окно 13смесительной камеры выполнено в крышке 14, установленной под углом естественного откоса сыпучего материала, благодаря чему смесительная камера заполняется полностью.5 Через отверстие в крышке 14 в смесительную камеру входит трубопровод 15 с насадком, формирующим рабочую струю жидкости.Трубопровод 15 выполнен подвижным вдоль оси смесительной камеры и прижат пружиной о 16 к гнезду 11, выполняя роль выходного клапана смесительной камеры. Пружина 16 опирается одним концом на кронштейн 17, а вторым - на кольцевой заплечик 18 трубопровода...

Номер патента: 537642

Опубликовано: 05.12.1976

Автор: Краликаускас

МПК: A01C 23/04

Метки: подачи, поливной, трубопровод, удобрений

...90 и имеют чашеобразную форму, вследствие чего их вогутая сторонаимеет большее сэпротивление динамическому напору воды, чем выпуклая. Другой конец стержня 6 соединен с валом 9 вертушки 10, нахэдящейся в конусообразной части 11 трубопровода 2. Соединение 12 - телескопическое, в виде стержня с боковым выступэм, фО на кэтэрый надет цилиндр с боковым вырезом, вследствие чего вал 9 может перемещаться вдэль оси вращения, одновременно сэобщая вращательный момент стержню 6.На валу 9, между жестко укрепленными на нем дисками 13 находится кольцо 14,допускающее свободное вращение вала 9, одновременно передвигая его в осевом направлении. С кольцом 14 шарнирно соединен рычаг 15 управления всем устройством, устанавливаемый и фиксируемый в различных...

Номер патента: 594915

Опубликовано: 28.02.1978

Авторы: Афонин, Борисоглебский, Зенкина, Красильников, Кучкин, Ценципер

МПК: A01C 23/04

Метки: дождевальным, машинам, подкормщик, поливальным

...9, еливная полость которого соединена с перфорированным трубопроводом 15 и емкостью 16, в которой установлен поплавковый электровыключатель 17. Камера нагнетания 4 мембранного насоса соединена через всасывающий клапан с емкостью 18 для жидких удобрений, а через нагнетательный клапан и кран регулирования подачи 19 - с напорным трубопроводом 10, На тяге 14 распределителя 9 установлены ограничительные упоры 20. Подкормщик работает следующим образом.Во время хода нагнетания вода из напорного трубопровода 10 через распределитель 9 поступает в подпоршневую полость силового гидроцилиндра 7 и в подмембранную камеру 5, Усилием силового гидроцилиндра 7 двуплечий рычаг 13 приводится в движение и через шток 6 перемещает мембрану 3 в...

Номер патента: 605570

Опубликовано: 05.05.1978

Авторы: Перерва, Пустовойт, Советов

МПК: A01C 23/04

Метки: веществ, жидких, инъектирования, почву

...энергию. Это приводит к тому,что энергия струи не используется сполной эффективностью для образованияскважины,С целью повышенйя эффективности внесения жидких веществ в почву, в опорноплите предлагаемого устройства выполнен карман в виде полусферы, по лсасательной к которой установлен инъектор.. На фиг. 1 схематически изображеноустройство для инъектирования жидкихвеществ в почву; на фиг, 2 - опорнаяплита с полусферическим карманом впроцессе работы.Устройство для инъектирования жидких веществ в почву включает бункер 1цля сыпучих удобрений, вертикальноустановленный инъектор 2, соединенныйс емкостью 3 для жидких удобрений ибункером 1 для сыпучих удобрений,Устройство смонтировано на управляемойгидроцилиндром 4 параллелограммнойрамке 5, на...

Номер патента: 801775

Опубликовано: 07.02.1981

Авторы: Кириченко, Радченко, Хилько

МПК: A01C 23/04

Метки: внесенияудобрений, орган, рабочий

...заданном давлении через калиброванное отверстие насадки 4 в полость 7 поступает заданнное количество удобрений, которое через насадок 16 гибкого шланга 5 поступает в почву.При забивании насадка 16 в полости 7 зо давление увеличивается и уравнивается с давлением в резервуарах 18 и полости 6. что приводит к самоочистке отверстия насадка 16.Одновременно удобрения постувают в полость датчика 9 и, надавливая на диафрагму 11 и растягивая ее, прижимают подвижный контакт 13 к неподвижному 14, вследствие чего происходит включение в работу датчика 9. В кабине водителя включается система сигнализации в виде загорающихся лампочек, одна из которых соответствует забившемуся отверстию насадка 16.После самоочистки насадка 16 давление в полости...

Номер патента: 934965

Опубликовано: 15.06.1982

Автор: Блинчиков

МПК: A01C 23/04

Метки: гидробур

...наконечник соединен со стволом посредством конических эластичной оболочки и размещенной внутри нее пружины, а подводящие жидкость канавки выполнены на едрении гидробура в почву сила почвы, направленная вверх, отпорный клапан 8, жидкость под из полой части гидробура уств полости наконечника, за тыи секунды заполняет околонакопространство, устремляясь во934965 О Составитель Ю. Смирнов Редактор А. Долинин Техред А. Бойкас Корректор М. Шароши Заказ 3975/3 Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и оз крытий Н 3035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4все стороны, создает подпочвенные каналы, улучшает структуру почвы, При внедрении гидробура в почву...

Номер патента: 946436

Опубликовано: 30.07.1982

Авторы: Аминов, Ванеян, Дубовский, Левшанов, Сивашинский

МПК: A01C 23/04

Метки: гидроподкормщик, дождевальным, машинам

...б для ввода подводящего патрубка 3 и отводящего патрубка 4. На переходнике 5 в местах ввода в него подводящего патрубка 3 и отводящего патрубка 4 смонтированы направляющие втулки 7, которые снабжены фланцами 8 с самоуплотняющимися манжетами 9. 30 На расположенных между подводящими патрубкаии 3 и отводящим патрубкои 4 частях фланцен 8 закреплены горизонтальные направляющие 10, а на подно,дящеипатрубке 3 и отводящем патруб ке 4 между горизонтальными направляющими 10 смонтированы опорные пластины 11. На горизонтальных направляющих 10 и опорных пластинах 11 выполнены отверстия 12 для фиксаторов (не покаэаны), образующие между собой параллельные ряды, причем ряды отверстий 12 для фиксаторов опорных пластин 11 совпадают с рядами отверстия 12...

Номер патента: 950226

Опубликовано: 15.08.1982

Авторы: Егоров, Марченко, Новиков

МПК: A01C 23/04

Метки: внесения, жидких, минеральных, насадка, удобрений

...к корпусу перед основным каналом 2 1.Недостатком данной насадки являются большие энергоэатраты вследст-вие перемешивания красящего раствораи удобрения перед основным каналом.Цель изобретения - снижение энер"гозатрат,Насадка для подачи жидких раМьных удобрений состоит из 1 цилиндрической формы с бурт на выходе из насадки установл гнутый дефлектор 3 с. выходной костью т. Основной канал имее ческую входную часть, которая переходит в цилиндрическую ча с выходным отверстием. В начал флектора 3 расположен перпенд но оси основного канала допол ный канал 7 для подачи красящ щества с выходным отверстием торце насадки выполнен шлиц 9 регулировки оси факела распыл сительно поверхности почвы.тавитель В. ЦуканоРед Ж.Кастелевич Макарен орректо...

Номер патента: 952139

Опубликовано: 23.08.1982

Авторы: Бояр, Буздин, Ивашкин, Ивашкина

МПК: A01C 23/04

Метки: внесения, водой, жидких, поливной, удобрений

...полости напорного гидроцилиндра 7 и возвратного гидро- цилиндра 8 не сообщаются с напорным трубопроводом. Затем осуществляют установку требуемой концентрации удобрений в поливной воде посредством поворота толкателя 15 регулирующего клапана 14 по резьбе стакана 25. Более точную установку требуемой концентрации удобрений в поливной воде можно получить за счет выполнения профиля регулировочного элемента 24 параболическим, а коромысла 17 разноплечим. При нахождении поршня возвратного гидроцилиндра 8 в нижнем положении, что легко установить по положению двуплечего рычага 16, распределитель 9 устанавливают в положение, при котором рабочая полость возвратного гидроцилиндра 8 сообщается питающим трубопроводом 10 с напорным трубопроводом 1, При...

Номер патента: 959666

Опубликовано: 23.09.1982

Авторы: Абрамов, Буздин, Ивашкин, Москвичев, Угрюмов

МПК: A01C 23/04

Метки: гидроподкормщик, дождевальной, машине

...21 связывается с тележкой 2 дождевальной машины. Они имеют возможность перемещения в вертикальной плоскости при изменении уровня поливной воды в открытом оросителе или заполнении-опорожнении объема удобрительного раствора, При отсутствии в необходимости проведения удобри- тельного полива тяги 19 поднимаются вверх и фиксируются в нейтральном положении, а всасывающий шланг отсоединяется. Орошение чистой водой осуществляется без перемещения за дождевальной машиной предлагаемого устройства.Гидроподкормщик работает следующим образом.На складе минеральных туков осуществляется заправка автоцистерны или прицепной к трактору емкости на пневмоколесах жидкими удобрениями или предварительноприготавливаемыми их растворами. Доставленные к...

Номер патента: 1017201

Опубликовано: 15.05.1983

Автор: Ларионова

МПК: A01C 23/04

Метки: гидроподкормщик, дождевальным, машинам

...установлен сливнойаодительность,к ан 16,Известен также гидроподкормцик . кран 16,к дождеаальным машинам, включающий - Гидро д рмщи. д ждГи подкормщик к ождевальным мабак для удобрений, подведенный снизу .,винам работает:,следующим образом,о полости питающйй . Внутреннюю полость бака 1 для удобтрубопроаод и отводящий трубопро- рений на 3/4 .ве:объема заполняют удо.аод2. ЗО реииями+. открывают эапорйый вентильО звестный гидроподкормщик 12 питающего трубопровода 2 и водаднако и вен ля астаорения гелеоб" под напором, создаваемй ц рм ент обежне пригоден для р со О начинает поступатьразных веществ ввиду того, что,их ным, насосом 1 , начинао внутреннюю полость бака 1 длястуденистая клейкая масса забивает У Ревходное отверстие отводящего трубо-...

Номер патента: 1069663

Опубликовано: 30.01.1984

Авторы: Безроднов, Новохатский, Федоров

МПК: A01C 23/04

Метки: гидроподкормщик, дождевальной, установке

...конусов.На фиг. 1 изображена конструктивнотехническая схема аппарата гидроподкормшика; на фиг, 2 - разрез А-А на фиг, 1,вид сверху на смесительную камеру; нафиг, 3 - разрез Б-Б на фиг. 1, расположение радиальных пазов дисков; на фиг. 4 -установка гидроподкормщика на дождевальных агрегатах типа ДДА.Гидроподкормщик к дождевальной установке включает аппарат, приготавливаюшийпитательный маточный раствор удобрений,и бункер-питатель, периодически подающий удобрения в аппарат.Аппарат состоит из цилиндрическогобункера 1 для минеральных удобрений, камеры 2 дозирования и смесительной камеры3. Цилиндрический бункер включает сетчатое конусное дно 4 с комплектом сеток, указатель 5 уровня удобрений со шкалой икрышку 6. В зависимости от вида...

Номер патента: 1113024

Опубликовано: 15.09.1984

Авторы: Евсюков, Пастухов, Рудейчук, Руденко

МПК: A01C 23/04

Метки: гидроподкормщик, дождевальным, машинам, поливным

...автосамосвала, кроме того, этоведет к простою автотранспорта.45 Цельо изобретения является повышение производительности гидроподкорм шика путем интенсификации процесса растворения удобрений. 50 Указанная цель достигается тем, что подкормшик снабжен установленным над безняпорным баком бункером с основаниемвыполненным в виде иелевой решетки,каждый элемент котороп выполнен в виде55пластин, расходиихся в сторону щелей,при этом над каждым элементом установле.ня трубка с отверстиями,На фиг. 1 изображена схема гидравлического подкормщика; на, фиг. 2 - шелевая решетка с трубками над ней.Гидравлический подкормщик содержит бункер 1, в ос нова н ии которого выполнена щелевая решетка 2 с трубками 3, соединенными с нагнетательным патрубком...

Номер патента: 1122256

Опубликовано: 07.11.1984

Авторы: Гайдаш, Нудьга

МПК: A01C 23/04

Метки: внесения, жидких, забивания, органа, рабочего, удобрений, устранения

...тока электромагнитной катушкой с сердечником, магнитом, магнитоуправляе мыми контактами и закрепленным на поплавковом клапане вертикальным штоком, при этом магнит закреплен на верхнем конце штока, сердечник - на нижнем, причем магии гоуправляемые контакты расположены в крышке, электромагнитная катушка соеди 30 иена с источником тока через магнитоуправляемые контакты.На чертеже изображено предлагаемое устройство. продольный разрез.Устройство содержит емкость 1, сообщенную с рабочим органом 2 через отверстие 3.В емкости расположен поплавковый клапан 4 со штоком 5, на верхнем конце которого закреплен магнит 6, а на нижнем - сердечник 7 электромагнитной катушки 8, установленной в поддоне 9. Сверху емкость закрыта крышкой 10, имеющей...

Номер патента: 1130215

Опубликовано: 23.12.1984

Авторы: Байкин, Разуваев, Яковлев

МПК: A01C 23/04

Метки: подачи, поливным, трубопроводам, удобрений

...установленными на них регулятором расхода 5 и увлажнители 6.Лля дозированной подачи удобрений система снабжена дозирующим питателем 7, включающим емкость 8 с крышкой 9, набор шаров 10 убывающего размера и се 1 ок 11, обеспечивающих дробление и просеивание слежавшихся удобрений, гибко подвешенный к емкости 8 лозировочный сосуд 12, оснащенный заслонками - регулирующей 13 и опорожнения 14. Качание емкости 8, подвижно закрепленной на опоре 15, осуществляется подъемом или опусканием штока 16 привода. Удары, возникающие при качании, воспринимаются упором 17, а возврат емкости. 8 в исходное состояние осуществляется пружиной 18. Перемещение штока 16 и толкателя 19 осуществляется с помогцью соответствующих сегментных приводов 20 и 21,...
