Батыренко

Номер патента: 1580067

Опубликовано: 23.07.1990

Авторы: Батыренко, Кравченко, Немилостивая, Скрябин, Файн, Чернявский, Щербец

МПК: F16C 35/00

Метки: подшипниковый, узел

...венца К= - .О Местные напряжения изгиба в основаниизуба о постоянные (определены при проек тировании планетарного редуктора) и награфике изображены прямой.Точка М - пересечение графиков напряжений о и о определяет значение толщины й наружного кольца в зависимости от О Из графика видна, что при величине К, взятой левее точки М (уменьшение толщины), напряжения в кольце означительно превышают напряжения изгиба в основании зуба о, что приводит к разрушению кольца, При величине К, взятой правее точки М 20 (увеличение толшины), напряжения в кольце о, ниже напряжений изгиба в основании зуба о, . Увеличение толщины наружного кольца приводит к уменьшению габаритов подшипника, к снижению его динамической грузоподъемности, а следовательно, и...

Номер патента: 1418589

Опубликовано: 23.08.1988

Авторы: Анилович, Батыренко, Гринченко, Литвинов, Розенцвайг

МПК: G01M 13/02

Метки: испытаний, карданных, передач, стенд

...расположении вилок 23 и 24 карданной передачи 17 в одной плоскости, валы 6 и 10 вращаются синхронно. При расположении вилок 33 и 34 в одной плоскости валы 10 и 7 вращаются также синхронно, т,е. при описанном расположении звеньев испытываемые карданные передачи могут быть нагружены постоянной нагрузкой.Для нагружения испытываемых карданных передач переменной нагрузкой использована неравномерность вращения, присущая асинхронным карданам.Для возбуждения крутильных колебаний в карданных передачах следует пе" ред установкой на стенд карданной передачи 17 собрать промежуточный карданный нал 21 с помощью шлицевого соединения 22 таким образом, чтобы в вилки 23 и 24 оказались развернуты на угол 8, , а промежуточный карданный вал 31...

Номер патента: 1418174

Опубликовано: 23.08.1988

Авторы: Батыренко, Прилуцкий, Розенцвайг, Савельев, Усков, Шарин, Этлин

МПК: B62D 63/06

Метки: средства, транспортного, ходовая, часть

...части.На фиг. 1 изображена ходовая часть транспортного средства, общий вид," на фиг. 2 - вид А нафиг. 1.Ходовая часть транспортного средства состоит из рамы 1 с силовым агрегатом 2 и сменным технологическим оборудованием 3, опирающейся,на ведущие мосты 4.Ведущий мост состоит из балки 5 фиг. 2) и устройства для разгрузки моста от изгибающего момента в виде направленных вертикально вверх опор 6 со.сферическими поверхностями. Аналогичные сферические поверхности выполнены на связанных с лонжеронами 7 рамы кронштейнах 8, к которым крепится балка моста. Лонжероны в месте крепления к ним кронштейнов соединены стяжкой 9. Между кронштей нами рамы и опорами моста установлены штанги 10 с, по крайней мере, одним резьбовым койцом, сферические...

Номер патента: 1325290

Опубликовано: 23.07.1987

Авторы: Батыренко, Васильченко, Давыдов, Огий, Рейзин

МПК: G01B 5/20

Метки: зубчатых, кинематической, передач, плавности, точности

...на ней ведущий вал 2, фрикционный диск 3, кинематически связанный сведущим валом 2, оправку 4 образцового 15колеса 5, ведомый вал б с двумя сферическими шарнирами 7 и 8, несущий второйфрикционный диск 9 и эксцентриковую оправку 10 контролируемого колеса 11, двемикрометрические головки 12 и 13, датчик 14рассогласования, опорную плиту 15 с торцовым подшипником 16 качения, а фрикционный диск 3, связанный кинематическис ведущим валом 2, расположен на торцовом подшипнике 16 качения опорной плиты 15 с возможностью вращения. Кроме 25того, на чертеже позицией 7 обозначено промежуточное колесо,Устройство работает следующим образом,Установленный на станине 1 ведущийвал 2 приводит через зубчатое колесо 17образцовое колесо 5, от которого...

Номер патента: 1244474

Опубликовано: 15.07.1986

Авторы: Батыренко, Краснощеков, Лисогурский, Рейзин

МПК: G01B 5/20

Метки: зубчатых, кинематической, передач, плавности, точности

...6. В таком положении зубчатые колеса вводятся в зацепление. Вспомогательной микрометрической головкой 215 выбирают люфт в сферическом шар. нире 9, Затем производят обкат колес 5 и 12 и при помощи датчика 14,рассогласования определяют кинематическую точность зубчатых колес 5и 12.Для определения влияния ошибокмонтажа на кинематическую точностьи плавность зубчатой передачи указанные ошибки имитируют при помощицилиндрических оправок 7 и 8 наклоном их осей до заданной величины перекоса осей,Это перемещение сферического шарнира 9 осуществляют основной микрометрической головкой 13, а зазор всферическом шарнире 9 компенсируютвспомогательной микрометрическойголовкой 15,После установки заданных величинперекоса осей определяют...

Номер патента: 1191728

Опубликовано: 15.11.1985

Авторы: Батыренко, Васильченко, Рейзин, Тоцкий

МПК: G01B 5/20

Метки: взаимного, влияния, геометрических, зубчатой, зубьев, колес, контакт, осей, передачи, погрешности, расположения

...пятно и по полученным данным определяют искомый параметр, о т л и ч а ю щ и й с я тем, что, с целью повышения точности за счет устранения погре ти начала отсчета, после измер первого пятна контакта изменени взаимного расположения геометрических осей доводят пятно контакта до наибольшего предельного размера фиксируют положение геометрических осей колес и принимают это положение за начальное.1191728 Составитель Б. АфонскийРедактор Л. Авраменко Техред О.Неце Корректор Т. Колб Заказ 746/37 Тираж 650 ВНИИПИ Государственного комитета СССР по .делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению, а именно к методам исредствам...

Номер патента: 1044484

Опубликовано: 30.09.1983

Авторы: Батыренко, Козловский, Розенцвайг, Травкин, Цылюриков

МПК: B60K 17/22

Метки: карданная, передача

...1 Овала, перпендикулярна плоскости, про"ходящей через его ось и ось ведомоговала 11.Недостатком карданных передач перечисленных машин является относительно большие нагрузки, действующиена промежуточную опору,так как из"гибающие моменты, приложенные к валупромежуточной опоры от сопряженныхс ним вилок, действуют в одной плоскости и направлены в одну сторону,Цель изобретения " повышение долговечности деталей промежуточнойопоры путем снижения действующих нанее нагрузок, . 25Указанная цель достигается тем,что в,карданной передаче, содержащей ведущий и ведомый валы, последо"вательно соединяющие их .карданныевалы с двумя универсальными шарнирами ЗОкаждый, промежуточную опору с валом,расположенным так, что плоскость,проходящая через его ось и...

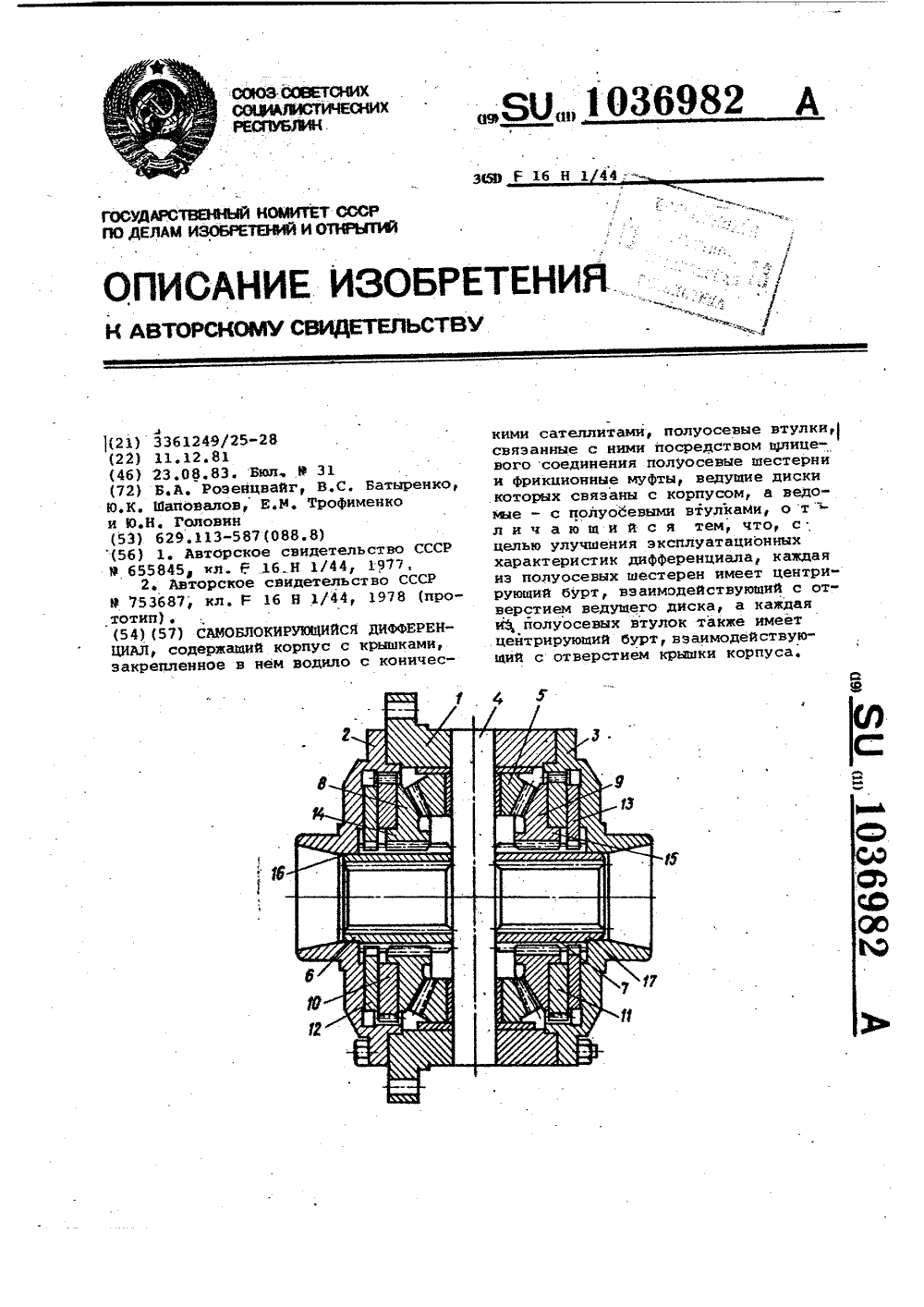

Номер патента: 1036982

Опубликовано: 23.08.1983

Авторы: Батыренко, Головин, Розенцвайг, Трофименко, Шаповалов

МПК: F16H 48/28

Метки: дифференциал, самоблокирующийся

...изобретения является улучшение эксплуатационных характеристикдифференциала, т.е. повышение блокирующих моментов и долговечности дифференциала за счет уменьшения относительно радиального проскальзывания 4 Одисков фрикционных муфтУкаэанная цель достигается тем,что в самоблокирующемся дифференциале, содержащем корпус с крышками,закрепленное в нем водило с коническимч сателлитами, полуосевые втулкисвязанные с ними посредством шлицевого соединения полуосевые шестернии фрикционные муфты, ведущие диски. которых связаны с корпусом, а ведоьме - с полуосевыми втулками, каждаяиэ полуосевых шестерен имеет центрирующий бурт, взаимодействующий сотверстием ведущего диска, а каждайиз,фполуосевйх втулок также имеет 55центрирующий бурт,...

Номер патента: 1018731

Опубликовано: 23.05.1983

Авторы: Антипенко, Батыренко, Вергелес, Грицук, Демидович, Кулак, Мелешко, Приходько, Розенцванг, Чередниченко

МПК: B21B 1/08

Метки: полособульбовых, полотном, профилей, тонким

...холодномсостоянии до требуемой формы известными методами,При охлаждении горячекатанныхполособульбовых профилей наблюдается их искривление по длине полосв сторону полотна, причем этот эффект усиливается с уменьшением толщины полотна по отношению к бульбу.Эффект этот возникает из-за того,цто скорость охлаждения бульба значительно меньше, чем скорость охлаждения стенки, Согласно предлагаемому способу изготовления полособульбовых профилей с тонким полотном после горячей прокатки получают полотно волнообразным, причем ккромке полотна волна должна иметьуменьшающийся шаг, Это позволяетсосредоточить большую часть металла на стороне, противоположной бульбу, Благодаря тому, что часть тепла, теряемая в виде излучения, будет возвращаться на полотно...

Номер патента: 1013332

Опубликовано: 23.04.1983

Авторы: Батыренко, Ковальчук, Лубяной, Розенцвайг, Цылюриков

МПК: B62D 53/02

Метки: средство, транспортное, шарнирно-сочлененное

...цель достигается тем, что в шарнирно-сочлененном транспортном средстве, содержащем переднюю полураму с расположенной на ней силовой установкой, заднюю полураму; соединенную с передней полурамой вертикальным и гори- зонтальным шарнирами, со смонтированными на ней ведущим мостом с валом его привода и карданную передачу для привода моста, имеющую три универсальных шарнира, соединенных между собой карданными валами, и промежуточную опору в виде подшипника, расположенного в трубе горизонтального шарнира, оси вращения привода ведущего моста и кардан- ного вала, установленного в трубе го ризонтального шарнира, распбпожены под углом к оси трубы, причем точка пересечения оси вала привода ведущего моста и оси трубы горизонтального шарнира...

Номер патента: 823440

Опубликовано: 23.04.1981

Авторы: Батыренко, Бегун, Калинин, Нестеренко, Рыбанов, Фейгин, Южаков, Ямпольский

МПК: C21D 8/00

Метки: термомеханическойобработки

...втулок 15 бочки 8 могут раз- дельно перемещаться в горизонтальной плоскости по профилю изделия, и тем самым, создают возможность получить более точную его форму.К опорной балке 4 прикрнаправляющих роликов 16,перемещения изделий, включ823440 4щать ее. Проходя через индуктор 23,кромка 10 за 1 отовки 11 получает после-довательно индукционный нагрев, а вформообразующей головке 5 происходитпластическая деформация нагретых кромокс одновременным формообразованием дозаданного профиля. Перемещаясь далее внаправляющих роликах 16, деталь немецленно охлаждаеФс:я (закаливается) с по 10 мощью спрейерного устройства 24, В тоже время боковые штанги 21, совершаяхолостой ход назад, возвращаются в исходное положение и захватывают очередную заготовку.1...

Номер патента: 804963

Опубликовано: 15.02.1981

Авторы: Батыренко, Зеликовский, Огий, Розенцвайг, Трофименко, Шаповалов

МПК: F16H 57/08

Метки: планетарный, редуктор

...н стенку паза 9, выполненного в корпусе 2. При этом полностью освобождается отверСтие 6 для пропуска следующего сателлита. После того как последний сателлит установлен между щекамн водила 5, все сателлиты необходимо переместить к центру во дила, совместить их отверстия с расточками водила и запрессовать оси 8. Солнечная шестерня 10, эпициклическое колесо 4 с зубчатой муФтой 3 и Фланец 11 монтируются на ступице 1. Затем водило 5 с корпусом 2 крепится к фланцу 11.Выполнение соединения водила с корпусом, нераэъемным при обеспечении воэможности монтажа сателлитов, позволяет снизить металлоемкость планетарного редуктора.Формула изобретенияПланетарный редуктор, содержащий ступицу, установленный на ней посредством подшипников корпус и...

Номер патента: 779106

Опубликовано: 15.11.1980

Авторы: Апрышко, Батыренко, Горштейн, Розенцвайг, Цылюриков

МПК: B60K 17/24

Метки: вала, карданного, опора, промежуточная

...усилия, гашение колебаний карданного вала возможно лишь в узком диапазоне нагрузок, когда минимальное пиковое эначе ние радиальной силы меньше, а максимальное ее значение больше усилия, необходимого ддя сдвига дисков. В противном случае, либо радиальное усилие, действующее на подшипник, будет ЗО779106 энергию колебаний и- снижает их амплитуды при"реэонансйых значенияхоборотов вала 1. Это позволяет снизить динамические нагрузки на подшипники опоры и карданные шарниры.5 Формула изобретения Промежуточная опора карданного вала, содержащая корпус и подшипник, 10 размещенный на карданном валу и расположенный в стакане, установленном в корпусе, причем последний выполнен с,по меньшей мере одним отверстием1/в котором размещен демпФер, выполнен...

Номер патента: 775150

Опубликовано: 30.10.1980

Авторы: Батыренко, Иванов, Калинин, Коржухов, Надточиев, Нестеренко, Рыбанов, Фейгин, Южаков, Ямпольский

МПК: C21D 9/24

Метки: термомеханической

...перемещения изделий, включающий гидроцилиндр 11 с реечной тягой 12 и приводным валом 13, а также гидроцилиндр 14, боковую и среднюю штанги 15 с упорами, совершающие возвратно-поступательное движение в направлякщих 2.В устройстве имеется разгрузочное 1 устройство 16, выполненное в виде опрокидывателя, индуктор 17, подключенный к высококачественной установк ВЧИ, эакалочный спрейер 18, гицравлическая насосная станция 19.Устройство работает следукщим образом.Загрузочная кассета 3 с набором заготовок устанавливается на направлякщие 2. От гидроцилиндров 11 и 14 через реечную тягу 12 и приводной вал 13 боковые и средняя штанги получают возвратно-поступательное движение. При движении вперед упоры боковых штанг 15 перемещают заготовку 6...

Номер патента: 771492

Опубликовано: 15.10.1980

Авторы: Анилович, Батыренко, Зинченко, Литвинов, Розенцвайг, Цылюриков

МПК: G01M 13/02

Метки: испытания, карданных, механизмов, стенд

...механизмы, установлены в опорах с возможностью осевого перемещения.На чертеже представлена кинематическая схема стенда.На основании 1 смонтирован приводнойэлектродвигатель 2, связанный муфтой 3 20 с входным валом 4 редуктора 5, выходнойвал 6 которого зафиксирован от осевого перемещения и последовательно включен в силовой контур, образованный несколькими валами 7, соединяющими испытываемые кар771492 Формула изобретения Корректор О. Била Подписное СРСоставитель В. УхнинТехред К. ШуфричТираж 1019твенного комитета Сретений и открытий 35, Раушскан наб., д. 4/ г. Ужгород, ул. Проектна данные механизмы 8, В замкнутый силовой контур включен нагружатель 9, создаюпгий закрутку в контуре.Валы 7 установлены в опорах 10 с возможностью осевого...

Номер патента: 712665

Опубликовано: 30.01.1980

Авторы: Анилович, Батыренко, Зинченко, Литвиненко, Огий, Олизаренко, Розенцвайг, Черненький

МПК: G01D 1/00

Метки: карданных, прибор, соединений

...а в другом - с возмож ностью перемещения, причем ножка индикатора соединена с гнездом с помощью шарнирного соединения, выполненного в виде шаровой пяты-подпятника,Такое выполнение прибора повышает 20 точность измерения, упрощает его конструкцию, процесс измерения и предохраняет ножку индикатора от повреждений.На чертеже схематично показан пред.лагаемый прибор.25 Прибор содержит два основания с осями1, 2. На основаниях подвижно установлены держатели 3, 4 между которыми установлены предохранительный штифт б, втулка 0 и гнездо 7, в которых располагаевся индикаЗ 0 тор 8 часового типа и фиксируется стопор712665 Формула изобретения Составитель В. КостинТехред А. Камышникова Корректор И. Симкина ыбалова акт Заказ 11/40 Изд.145 Тираж 810...

Номер патента: 685706

Опубликовано: 15.09.1979

Авторы: Андреев, Батыренко, Закуренко, Иванов, Калинин, Надточиев, Рыбанов, Фейгин, Южаков, Ямпольский

МПК: C21D 9/24

Метки: термомеханической

...головку, состоящую из ступенчатых роликов, расположенных в плоскости, перпендикулярной оси деформации, рабочая поверхность которых выполнена по профилю режущей кромки ножа. Перед термомеханической обработкой иэделие переносится на специальный станок для клеймения, что приводит к увеличению себестоимости иэго товления изделий.Целью изобретения является повышение производительности путем клеймения иэделий во время термомеханической обработки. 25Это достигается тем, что в известной установке для термомеханической обработки изделий ступенчатый ролик снабжен клеймом, расположенным на его цилиндрической поверхности. Валок формообразующей головки выполнен со ступенчатым роликом 1, на цилиндрической части 2 которого размещено в...

Номер патента: 621598

Опубликовано: 30.08.1978

Авторы: Батыренко, Горштейн, Огий, Розенцвайг

МПК: B60K 17/24

Метки: карданная, передача, средства, транспортного

...и ведомый валы,другом при помощи псоединения, причем олен в промежуточной карданная передача а, содержащая веду- соединенные друг с одвижного шлицевого дин из валов установопоре, имеющей под й передаче возможно амическую составляю- возникающего в шлила, и поэтому она маовышения долговечнооры. Кроме этого, фикнаправлении в подшипдемонтировать вал бсз передачи.Редактор А. Купрякова Корректор Н. федорова Заказ 1507/3 Изд.588 Тираж 799 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5:Подшипники 8 и 9 имеют внешнюю 11, 12 и внутреннюю 13, 14 обоймы соответственно, Ведомый вал 3 установлен во внутренних обоймах 13 и 14 с радиальным зазором, с возможностью...

Номер патента: 620861

Опубликовано: 25.08.1978

Авторы: Анилович, Батыренко, Литвиненко, Розенцвайг, Черненький

МПК: G01M 13/02

Метки: испытания, карданных, передач, стенд, элементов

...с карцанными подшипникам, а стенд снабжен механизмом динамического нагружения, устанавливаелим таким образом, чтобы линия действия нагрузки проходила через центры крестовины перпендикулярно ев плоскости.На чертеже изображена кинематичвская схема предлагаемого стенда.Стенд содержит привод 1, устройство 2 в виде кривошипно-шатунного механизма для обеспечения рабочего движения испытуелых элементов, представляющих собой крестовины 3 и 4, размещенные э них карданные подшипники 5-8, механизм 9 статического нагружения и механизм 10 динамическ 9 го нагруженияСтенд работает следующим образом.При вращении привода 1 устройство 2 для обеспечения рабочего движения передает движение на подшипники 5-8. Механизм 9 статического нагружения...

Номер патента: 580236

Опубликовано: 15.11.1977

Авторы: Андреев, Батыренко, Закуренко, Иванов, Калинин, Надточиев, Фейгин, Южаков, Ямпольский, Яськевич

МПК: C21D 9/24

Метки: термомеханической

...гпдроцилиндр 14, боковыс и среднюю штанги 15 с упорами, совершающие возвратно-поступательное движение в направляющих 2,Кроме того, устройство содержит разгру зочное устройство 16, выполненное в виде опрокидывателя, шдуктор 17, подключенный к высокочастотной установке, закалочный спрейер 18 и гидравлическую насосную станцию 19.Устройство работает следующим образом.25 Загрузочная кассета 3 с набором заготовокустанавливается на направляющие 2. От гидроцилпндров 11 и 14 через реечную тягу 12 и приводной вал 13 боковые и средняя штанги 15 получают возвратно-поступательное 30 движение. При движении вперед упоры боко 580236вых штанг 15 перемещают заготовку (нож) 9 из загрузочной кассеты 3 на промежуточную позицию, откуда заготовка...

Номер патента: 556321

Опубликовано: 30.04.1977

Авторы: Анилович, Батыренко, Зинченко, Литвиненко, Огий, Олизаренко, Розенцвайг, Черненький

МПК: G01D 1/00

Метки: карданных, прибор, соединений

...и приспособления для контроля карданных соединений 2, однако, при их использовании также необходима разборка этих соединений, что занимает много времени н ухудшает работу передач из-за нарушения приработки деталей.С целью повышения качества контроля согласно изобретению прибор содержит держатели и концевые элементы с полуосями для крепления прибора к смежным вилкам карданной передачи, причем держатели связаны шарнирно с ножками индикатора и удерживаются на полуосях концевых элементов торцовымн нийбамн. На чертеже схематически изображен предлагаемый прибор.Прибор состоит из двух концевых элементов 1 с полуосями 2 для крепления прибора 5 к смежным вилкам 3, 4 карданной передачи,держателей 5, 6, шарниров 7, 8, индикатора 9 часового...

Номер патента: 535458

Опубликовано: 15.11.1976

Авторы: Анилович, Батыренко, Литвиненко, Огий, Олизаренко, Розенцвайг, Черненький

МПК: G01D 13/22

Метки: величины, заднего, моста, отклонения, прибор

...из стрелок имеет отсчетное устройство. 20На чертеже показан описываемый приборсо стрелками 1, магнитами 2, отсчетцым устройством 3, ведугцей шестерней 4 и шлицепым валом 5.Для измерения величины отклонения задцеГО моста неооходимо установить стрелки 1пр .бора с и агнитами 2 на крышки вилоккардана ведущей шестерци 4 и шлицевого вала 5 в плоскости оклонения заднего моса иопределить величину отклонения стрслки на 30отсчетном устройстве 3. ени ожи же- при чт пе зобрете орм чины отклонетрактора, соленные на эле- отличаюерения величиа в процессев исходное попой передачи, ках подшипниестерни и шлиопоры, причем ое устройство. ибор для измерения вели аднего моста, например, ащий две стрелки, закреп х карданной передачи, с я тем, что, с...

Номер патента: 407171

Опубликовано: 01.01.1973

Авторы: Авраменко, Батыренко, Цветков

МПК: F27D 1/12

Метки: охлаждения, печи, плавильной, пространства, рабочего, стен

...воды.Цель изобретения - п ие стойкости корпуса печи.Согласно изобретению поставленная цель достигается за счет того, что корпус снабжен 10 сквозными трубками, установленными в отверстиях, выполненных в стенках корпуса.На фиг. 1 представлена плита для охлаждения стен рабочего пространства плавильной печи, поперечный разрез; на фиг. 2 - то же, 15 вид спереди.Плита рабочего пространства мартеновской печи содержит передний 1 и заданий 2 листы с отверстиями, в которые вставлены трубки 3, верхний 4 и нижний 5 листы, боковые листы 20 6, напорную трубку 7 и патрубок 8, к которому прикреплены колено 9 и контрольная трубисходит через патрубок 8 и трубу с коленом 9. Обычно верхняя часть плиты подвергается наибольшему термическому воздействию...

Номер патента: 235549

Опубликовано: 01.01.1969

Авторы: Батыренко, Васильченко, Зеликовский, Кашуба, Огий, Яковлев

МПК: B62D 55/12

Метки: ведущий, гусеничной, мост

...а чертеже представлен описываемый мост, продольный разрез.Ведущий мост содержит две раздельные главные передачи 1 п соосные им планетарные коне шые переддчи 2. Каждая главная передача, установлецццая на корпусе 3 ведущего моста, включает ведущую 4 и ведомую б конические шестерни. Ведущим элементом каждой планетарной конической передачи является солнечная шестерня б, а ведомым - водило 7 с сателлитами 8. Эпициклы 9 конечцых передач жестко связаны с корпусом 3 моста,Ведущая звездочка 10 каждого гусеничногодвижителя жестко соединена с водплом 7 соот ветствующей конечной передачи, солнечнаяшестерня б которой связана с ведомой шестерней 5 передачи 1.Благоларя соосности ведущих звездочек движителей и ведомых шестерен главных переддч 10...
