B23P — Прочие способы обработки; комбинированные способы обработки; универсальные станки

Номер патента: 1232452

Опубликовано: 23.05.1986

Авторы: Козак, Никифорчин, Романив, Студент

МПК: B23P 6/04

Метки: листовом, материале, роста, торможения, трещин, усталостных

...кроме ослабления напряженного состояния в вершине трещины за счет ее неблагоприятной ориента-ции по отношению к напряжениям, вызвавшим,.появление в листе трещины, позволяет дополни.тельно понизить напряжения в вершинахтрещин за счет принудительного разветвления и,соответственно, добиться их более быстройостановки при данном уровне нагрузки. ЯВНИИПИ Заказ 2730/16 Тираж 1001 Подписное Произв, - полит. пред - е, г. Ужгород, ул, Проектная, 4 1Изобретение относится к ремонтным раоо.там, в часгности к восстановлению работоспособности иэделий, в когорых возникли трещины, и может быть использовано в различныхотраслях промышленности, сгроительства, транспорта и т:п.Целью изобретения является повышение эффективности торможения.На фиг, 1...

Номер патента: 1232453

Опубликовано: 23.05.1986

Авторы: Белостоцкий, Кравцов, Любов, Святуха

МПК: B23P 11/02, F16B 4/00

Метки: натягом, сборки

...жидкого стекла МагО и ЯО с модулем и в пределах 3,0 - 3,3 и полиметилсилоксановой жидкости типа ПМС - 60, представляющей собой смесь полимеров линейной и разветвленной структуры, применяемой как демпфирующая, амортизаторная жидкость.Указанные пределы модуля и, который оп. ределяет отношение числа молекул 50 к чис лу молекул Ма,О в растворимом стекле, наиболее благоприятны для приготовления смеси с точки зрения ее вязкости.Сборка соединений с натягом осуществляется следующим образом.Втулки устанавливаются в специальные гнезда поворотного стола и подаются в С-образный индукционный нагреватель с раздвижными полюсными наконечниками, где осуществляется их нагрев до 250 - 300 С. Затем в каж.дую нагретую втулку свободно вводится вал с...

Номер патента: 1232454

Опубликовано: 23.05.1986

Авторы: Егоров, Зеленский, Курносов, Москвитин, Овцын

МПК: B23P 11/02

Метки: соединения

...причем дляанализа берутся средние значения по 5-ти или10-ти опытов. Испытания проводятся принормальных условиях,Полученные результаты показывают, что согласно изобретению энергозатраты уменьшаются в 3-4 раза, прочность соединения деталей остается на том же уровне, а производительность повышается в 3-4 раза за счет уменьшения времени выдержки соединения при восстановлении меди из оксидной пленки. Составитель Н, Пожидаева Техред И,Гайдош т Редактор А. ШандорЗаказ 2730/16 Тираж 1001 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Подписное г. Ужгород ул, Проектная, 4 1 12324Изобретение относится к механосборочномупроизводству, в частности к способам соеди.кения деталей с...

Номер патента: 1232455

Опубликовано: 23.05.1986

Авторы: Лунев, Трофимов

МПК: B23K 37/047, B23P 19/02, F16C 43/04 ...

Метки: линия, подшипников, поточная, сборки

...бортом 20, расположещтым занаружной поверхностью соответствующего рычага 16.Бункер 9 лл 51 шариков 8 имеет отзерстие 21 для подачи шариков и подпружиненный во рошитель 22. Между бункером 9 и манипулятором 17 для засыпки шариков с возможное тью поворота относительно оси 23 смнтирован лоток 24, установленный с возможностью ,взаимодействия с ворошителем 22 бункера 9 и с манипулятором 7 для засыпки шариков, Ба стенке лотка 24 со стороны бункера 9 вы полнена прорезь 25 для шариков 8. Пресс 11 снабжен съемным штампом 26. Все оборудоваже связано между собой стойками 27 управ. ления.Поточная линия работает следующим образом.Перед началом работы осуществляют засып. ку бункера 9 шариками 8, наполнение накоа пителя 2 сепараторами 3 и...

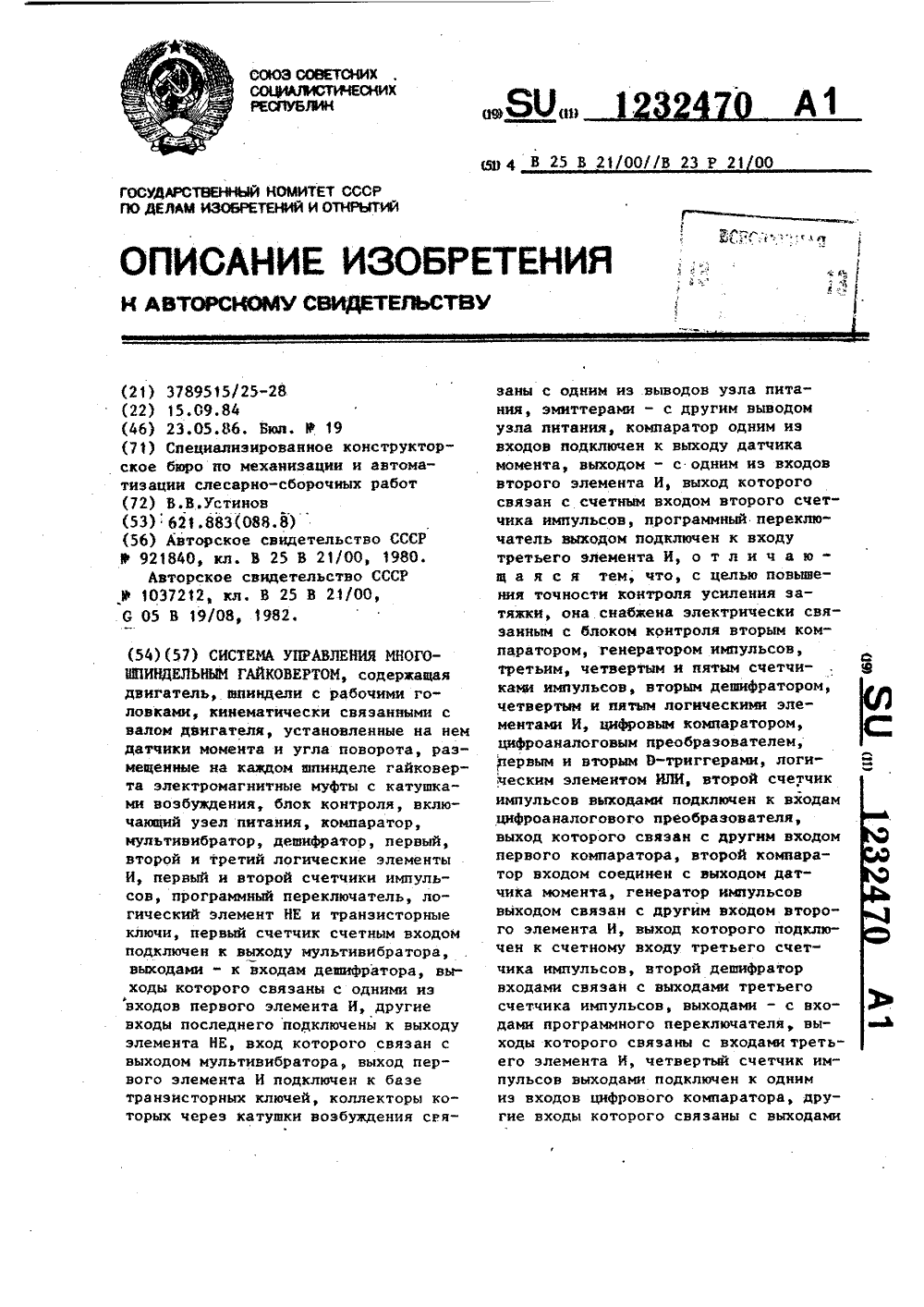

Номер патента: 1232470

Опубликовано: 23.05.1986

Автор: Устинов

МПК: B23P 21/00, B25B 21/00

Метки: гайковертом, многошпиндельным

...триггер 36 входом соединен с выходом второго компаратора 26, выходом - с 4 О входом второго Р-триггера 37 и одним иэ входов пятого элемента 33 И, тактирующие входы обеих триггеров 36и 37 связаны с выходом датчика 10 угла поворота, сбросовые входы - с вы ходом мультивибратора 16. Одним из выходов второго триггера 37 подключен к другому входу пятого элемента 33 И, второй элемент И выходом связан с третьим входом пятого элемен О та 33 И, выход которого .соединен со счетным входом пятого счетчика 30 импульсов. Четвертый счетчик 29 импульсов счетным входом связан с выходом третьего элемента 10 И, эле- М 5 мент 38 ИЛИ одним из входов соединенс выходом мультивибратора 16, другим . - с выходом третьего элемента 20 70 4И, выходом - со сбросовым...

Номер патента: 1234125

Опубликовано: 30.05.1986

Автор: Пономарев

МПК: B23K 28/00, B23P 6/00

Метки: дефектов, металла, удаления

...Фокусировки лучаи вдувом газовой струи, скоростькоторой увеличивают.В случае удаления дефектов в плавящихся неметаллах в качестве генера 35тора полей энергии давления можетбыть использована струя нагретогогаза, изменяя температуру, величинусечения и скорость истечения которойсоздают необходимое изменение полей40энергии и давления,В начальный период при распределениях полей энергии и давления по кривым 1 и 4 сварочная ванна 7 в материале 8 имеет малую глубину Н (мм), величина Ь (мм) углубления 9 в жидкомметалле 10 незначительна (Фиг.2).При увеличении полей энергии давления, а также неравномерности их распределения (Фиг. 1 кривые 2 и 5) О увеличивается глубина Н (мм) сварочной ванны 11 в материале 8 ив еще большей степени величина Ь...

Номер патента: 1234147

Опубликовано: 30.05.1986

Авторы: Ищенко, Куприянов, Цакун

МПК: B23P 6/02, C22F 1/043

Метки: восстановления

...С,Лисина Корректор М. Демчик Заказ 2937/17 Тираж 1001 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Производственно-полиграфическое. предприятие, г.ужгород, ул.Проектная,4 Изобретение относится к ремонту машин, в частности тракторных икомбайновых двигателей, и можетбыть использовано при восстановлении автотракторных поршней. 5Цель изобретения - упрощение процесса восстановления и повышение эксплуатационных характеристик поршней.П р и м е р, В качестве восста навливаемых поршней берут несколько партий по 8-10 шт. изношенных поршней Дтрактора МТ 3-80, изготовленных из сплава АЛ, без механических повреждений типа вмятины, 5 трещины, скола и т.д. Диаметр поршней...

Номер патента: 1234148

Опубликовано: 30.05.1986

Авторы: Конаков, Кулешов, Махов

МПК: B23P 6/04

Метки: изделии, предотвращения, роста, трещин

...А-А на Фиг. 1.Способ предотвращения роста трещин в изделии осуществляют следующим образом.В ремонтируемом изделии 1 с трещиной 2 по длине пластически дефор-, мированной эоны просверливают отверстие 3 диаметром не менее толщины изделия плюс 2-3 мм, что позволяет полностью ликвидировать участок с дефектнойструктурой. Длина пласти-. чески деформированной зоны г по направлению развития трещины определяетзся по выражению длина пластически деформированной зоны, мм;коэффициент интенсивностинапряжений, определяемыйпри минимальной температуре эксплуатации и даннойтолщине металла, кг/мм 3/2;предел текучести металла,кг./мм Трещину 2 разделывают и заплавляют с зачисткой шва эаподлицо с металлом. Затем на отверстие 3 устанавливают подкладные...

Номер патента: 1234149

Опубликовано: 30.05.1986

Автор: Ченцов

МПК: B23K 37/04, B23P 15/00

Метки: сварных, сильфонов, тонкостенных

...высоких давлений .измеряемой среды,Цель изобретения - повышениекачества полученных изделий упругиххарактеристик сварных тонкостенных Осильфонов и повышение герметичностиего сварных соединенй.На чертеже схематически показансильфон в сборе с теплоотводами вприспособлении для сварки по наружному контуру,Способ осуществляют следующимобразом.Предварительно изготовленныекольцевые мембраны 1 фасонного профиля с плоскими наружным 2 и внутренним 3 кольцевыми буртами собирают в пакет, установив их попарно ирасположив между их рабочими поверхностями теплоотводы 4, выполненныев виде медных кольцевых пластин,наружный диаметр которых меньше наружного диаметра мембран.Для обеспечения сварки сильфонапо наружному контуру пакет мембранпомещают в...

Номер патента: 1234150

Опубликовано: 30.05.1986

Авторы: Авдеев, Александров, Батырев, Ремесников, Толстов, Черпилло

МПК: B21D 53/08, B23P 15/26, B23P 19/00 ...

Метки: аппаратов, воздушного, охлаждения, пучков, сборки, секций, стенд, трубных

...3935 для концов труб, а на нижнем закреплен фиксатор 40. Штыри 38 шарнирносвязаны посредством системы тяг 41со штоком силового цилиндра 42, врезультате чего обеспечивается их40 поворот вокруг своей оси на 90При этом каждый фиксатор 40 выполненс обращенным к трубной решетке направляющим скосом, взаимодействующимс ловителем 24.45 Вертикальные стойки 35 установлены на основании с возможностью возвратно-поступательного перемещенияпо направляющим 43 от привода 44вдоль торцов стеллажа между парами50 колонн 2,Каждая оребренная труба (длиной6-8 м)10, собираемая в типовой секции для аппарата, снабжена тремятехнологическими опорными кольцами55 21, одно из которых расположено поцентру трубы, а два других - на расстоянии 2500 мм от центра трубыщ...

Номер патента: 1234151

Опубликовано: 30.05.1986

Авторы: Антонов, Бикис, Кузин

МПК: B23P 19/00

Метки: автомат, сборки

...7 смонтирован с возможностью возвратно-поступательного перемещения по колонкам. Для этого он снабжен приводом, например, пневматическим,Система управления автоматом содержит систему управления роботом, исполнительные элементы и информационные датчики 30-34. Датчики 30 - это датчики информации о наличии деталей на выходах механизмов 3 - 5 подачи собираемых деталей; датчики 31 информируют о поступлении детали - оси в базовое приспособление 2; датчики 32 информируют о наличии детали-втулки в базовом приспособлении 2 и завершении сборки ее с осью; датчик 33 информирует о завершении сборки всего узла или ее отсутствии; датчики 34 - датчики информации о положении в пространстве механизма 7 и шибера 29, их значение - исключить возможность...

Номер патента: 1234152

Опубликовано: 30.05.1986

Автор: Фефелов

МПК: B23P 19/02

Метки: запрессовки, зону, кольцевых, отделения, подачи, потока

...сечению пуансона.1234152 прямоугольного окна 4 в корпусе установлены постоянные магниты 7, которые притягивают детали 8 к поверхности паза 2.Устройство работает следующимобразом,Поток деталей 8 подаетсяпо глухому пазу 2 до упора в его торец,после чего деталь притягивается маг 1 О нитами 7 к поверхности паза 2, Придвижении пуансона 5 деталь 8 сначалацентрируется на цилиндрической части б, а затем упирается в его запрессовочный торец. Пуансон 5 отры 1 з вет деталь от магнитов 7 и отсекаетдеталь от потока. После выполненияоперации запрессовки пуансон 5 возвращается в исходное положение, ос-.вобождая место для новой детали.р Технико- экономический эффектизобретения заключается в повышениинадежности путем обеспечения бесперебойной...

Номер патента: 1234153

Опубликовано: 30.05.1986

Авторы: Лабенский, Магай, Тюрин, Шахбазян

МПК: B23P 19/027

Метки: втулок, выпрессовки, типа

...для выпрессовки гильз, и гидропривод 3.Плита 1 подвешивается к пружинномубалансиру 4, смонтированномУ на подвижной каретке 5. На штоке 6 каждого силового цилиндра смонтированыдве траверсы, одна из которых 7 закреплена на конце штока, а вторая траверса 8 установлена между корпусомсилового цилиндра и траверсойиподпружинена по направлению к последней посредством пружины 9.На корпусе силового цилиндрасоосно штоку 6 смонтирована обойма10, выполненная.с продольными направляющими пазами 11, в которых расположены с воэможностью перемещения оси12, закрепленные на траверсе 8. Наосях 12 шарнирно установлены захваты выпрессовываемой гильзы, выполненные в виде рычагов 13, имеющихпродольные направляющие пазы 4, вкоторых установлены оси 15,...

Номер патента: 1234154

Опубликовано: 30.05.1986

Авторы: Алейников, Гладышева

МПК: B23P 19/08

Метки: вала, канавки, колец, уплотнительных, установки

...Составитель Л.ВоскобойниковаТехред В.Кадар Корректор М.Демчик Редактор С.Лисина Заказ 2937/17 Тираж 1001 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4 Изобретение относится к машиностроению и может быть использовано при сборке гидро- и пневмоаппаратуры.Цель изобретения - расширение технологических возможностей за счет возможности установки уплотнительных колец в канавки вала, удаленные на различные в том числе значительные расстояния от его торца.На фиг. 1 схематически представлено устройство, общий вид; на фиг. 2 - то же, при установке уплотнительного кольца в канавку...

Номер патента: 1235691

Опубликовано: 07.06.1986

Авторы: Вальдман, Зуев, Кавин, Кахидзе, Лиленко, Поляченко, Соколов, Цыплаков

МПК: B23P 6/00

Метки: блоков, восстановления, гнезд, коренных, подшипников, цилиндров

...на фиг.2 -схема осуществления способа и конст"рукция устройства; на фиг.З - сечение А-А на фиг.2; на фиг,4 - сечениеБ-Б на фиг.3.У изготовленного блока цилиндров оси полуокружностей 1 и 2, расположенные в крьппке 3 и в теле 4, совпадают и занимают положение О,. В процессе эксплуатации крьппки 3 смещаются, в результате чего полуокружностизанимают положение полуокружности 5, а их оси смещаются в положение О.Устройство включает втулки 6 с внутренней поверхностью 7 для направления режущего инструмента 8. Каждая втулка 6 имеет наружную центрирующую поверхность 9 и расположенный напро тив ее Фиксирующий,элемент 1 О, Центрирующая йоверхность 9 выполнена ступенчатой и образована двумя элементами 11.Способ осуществляют следующим об 35...

Номер патента: 1235692

Опубликовано: 07.06.1986

Авторы: Артамонова, Павлюченко, Снегурский

МПК: B23P 19/10, F16C 43/00

Метки: взаимной, ориентации, подшипникового, сборке, узла

...связаны с управляющимикулачками 8 через полэуны 9, установленные в корпусе 3.Каждая пара эажимных рычагов приводится в действие отдельным кулачком. Кулачки установлены на общейси, закрепленной в корпусе. Для воэвыполненным в виде шарнирно смонтированных накорпусе поворотныхкулачков,установленных свозможностью взаимодействия сподпружиненными плунжерами. врата зажимных рычагов в исходное положение имеются пружины 1 О.В корпусе 3 также на двух горизонтальных осях 11 шарнирно смонтированы поворотные кулачки 12, воздействующие на подпружиненные плунжеры 13.Плунжеры предназначены для крепления механизма Фиксации собираемых деталей на корпусе собираемого изделия.10 Устройство для взаимной ориентации,цеталей при сборке...

Номер патента: 1235693

Опубликовано: 07.06.1986

Авторы: Годович, Овчинников, Патрик

МПК: B23P 19/08

Метки: автоматической, внутреннюю, детали, канавку, кольца, упругого, установки

...лоток 13 и упор 14 для базовойдетали 15 с канавкой 16 под кольцо3. Деталь 15 расположена в захвате17 устройства установки-снятия, например, автоматического манипулятора (не показано), На корпусе 1 смонтирован также фланец 18 с закрепленной на нем крьппкой 19. 35В Фланце 18 соосно с втулкойустановлен с возможностью осевогоперемещения толкатель 20 с рабочимторцом 21 и скосом 22 на наружнойцилиндрической поверхности, выполнен 4 бным со стороны подачи кольца 3 излотка 13. Толкатель 20 смонтированна приводе продольного перемещения(не показан) и поджат к крьппке 19через коаксиальна расположенную на 45толкателе 20 шайбу 23, поджимаемуюзакрепленной на толкателе 20 пружиной 24 к заплечику толкателя 20,В фланце 18 также смонтированы свозможностью...

Номер патента: 1237359

Опубликовано: 15.06.1986

Авторы: Малицкий, Яловенко

МПК: B23P 15/20

Метки: буксового, колесной, колец, охлаждения, пары, подшипниковых, сборке, узла

...по направляющим 8 в каретке 9 (фиг.2), с внешней стороны распыляющей каме ры присоединен патрубок 10 для подачи масла. Внутри распыляюцей камеры размещены трубки 11 (фиг. 3) с отверстиями диаметром 3 мм для распыления масла. Между рельсами 12, на высоте свободного прохода оси колесной пары при максимально изношенных колесах 13 установлены призмы 14 (фиг. 4) для подъема и фиксации оси колесной пары всегда в одном и том же положении. В приямке между рельсами размещена насосная станция с трехполостной емкостью и теплообменником 15 (фиг, 1).На передней части тумбы под расныляющей камерой охлаждения установлен приемный лоток 16, соединенный с емкостью трубой 17, Распыляющая камера в рабочем положении герметиэируется по внешнему диаметру...

Номер патента: 1237360

Опубликовано: 15.06.1986

Авторы: Рабинович, Рябошапка, Шерешевский

МПК: B23P 19/08

Метки: сборки, соединений, уплотнительных

...ТЕ й з 1 пЫ32 Р Заказ 3231/14 ираж 1001 Подпи НИИПИ оизв-полигр. пр-ти Изобретение относится к машиностроению и может быть использовано при сборке гидро- и пневмоаппаратуры.Цель изобретения - повышение надежности уплотнительных соединений за счет исключения остаточного скручивания уплотнительного кольца после его установки в канавку базовой детали.На фиг.1 показано положение уплотнительного кольца и базовой детали перед сборкой; на фиг.2 - то же, при растянутом уплотнительном кольце, на фиг.3 - то же, при продольной подаче кольца; на фиг.4 - то же, при освобождении кольца.Испольнительный механизм 1 захватывает уплотнительное кольцо 2, диаметр сечения которого Й, и растягивает его до размера, не менее диаметра Р уплотнительной...

Номер патента: 1237361

Опубликовано: 15.06.1986

Авторы: Ацыгейда, Демин

МПК: B23P 19/027, B23P 19/08

Метки: валом, сборки, чехлов, эластичных

...в лоток 9, в котором выполненыотверстия 10, расположенные соосноступенчатым пальцам 8. При включении силового цилиндра 6 ступенчатыепальцы 8, перемещаясь, центрируютэластичные чехлы по внутреннему отверстию, а уступом давят на торецжесткой средней части 1 чехла, Диаметр отверстия 1 О выполнен таким,что под действием усилия жесткаясредняя часть 1 проходит через него,а зонтичный хвостовик 2 с кольцевымбуртом 3 задерживается и выворачивается относительно жесткой среднейчасти 1 в направлении, противоположном направлению запрессовки. При обратном ходе штока силового цилиндра6 пальцы 8 освобождают чехлы, которые1сбрасываются на транспортер и транспортируются в тару, установленнуюна позиции предварительной сборкисборочной линии.Вал 4, на...

Номер патента: 269687

Опубликовано: 23.06.1986

Авторы: Бенин, Борухзон, Головкин, Михаэль, Симонов, Степанов, Фридман

МПК: B23P 15/26

Метки: змеевиков, навивки, перекрестной

...16 одноручьевые ролики, снабженные приводом 17 подвода их к заготовке 18, Огибаемый стержень 7 совместно с гибочным 15 и калибрующим 16 роликами образуют гибочную головку 19. Последняя имеет воэможность самоустанавливаться по заготовке и перераспределять усилие между гибочным и калибрующим роликами.На каждой каретке смонтирован подъемник 20, выполненный в виде цилиндра, на штоке 21 которого закреплена площадка 22, а также накопитель витков змеевика. Последний выполнен в виде консольной стойки 23, на кронштейне 24 которой установлены захваты 25 снабженные защелками 26,Захваты могут перемещаться по траверсе, а консольная стойка снабжена цилиндром 27 механизма выведения накопителя иэ зоны гиба.Этот механизм выполнен в виде укрепленного на...

Номер патента: 1238933

Опубликовано: 23.06.1986

Авторы: Куракин, Сергеев, Шиганов

МПК: B23P 21/00

Метки: завальцовкой, поворотных, сборки, соединений, станок, типа

...с возможностью свободного вращения на дополнительно введенных поворотных кронштейнах 13, закрепленных на приводных валах 14.На приводных валах 14 под угломо относительно поворотных кронштей нов 13 в направлении поворота головок 11 в направлении собираемого из 89332делия установлены шарнирно-рычажныеприхваты 15, на вогнутых рабочихповерхностях которых выполнены рифления - насечки 16. Шарнирно-рычажные прихваты 15 связаны с поворотными кронштейнами 13 регулировочным узлом, содержащим винт 17, головка которого упирается в выступ 18поворотного кронштейна 13 под дейст 1 О вием пружины 19, расположенной между выступом 18 и шарнирно-рычажнымприхватом 15.Приводные валы 14 кинематическисвязаны между собой цепью зубчатых15 передач:20 и,свою...

Номер патента: 1238934

Опубликовано: 23.06.1986

Авторы: Говардовский, Доценко, Процько, Шелякин

МПК: B23P 21/00

Метки: автомат, многопозиционный, сборочный

...46, а также отсека Разгрузочный л 66тель 47.нь лотоксодержит жесг1ко закрепленный на основании 1 корПозиция 1 У: сборочный исполнитель-нены два направляющих паза 69,8 б 5 6 ной 7 Мнизм 48 по конструкции аналогиченмеханизму 34, но отличается конфигуен . 70 с выст лами 7у 71тсеко магазина и питателячУ . Втулка 70олнщ по наружному контуру пораллельны, боковые поверхности49 реной фиаци деталей изде 4 (для предварительной загибкиде ная цанга 74со штоком привода 68. Цанга имеетдва лепестк нару 3 еым51 на направляющих 52го установлена с возможностью гориения головка 53,паза 77. Пазьимеюща алибру ю стау 54 ПроЭ 79 с кото ьчфиль калибрующей вставки 54 копиру 50:жениях при горизонтальном перемещесборе) и содержит поверхности 55 инии,56,...

Номер патента: 1240534

Опубликовано: 30.06.1986

Авторы: Криштоп, Смолин

МПК: B23P 19/02

Метки: базовой, детали, отверстия, установки, штырей

...ячейки для штырей, совпадающие по шагу с отверстиями сектора 2. На оси 4 жестко закреплен трубчатый питатель 8. Механизм центрирования штырей снабжен приводом кругового перемещения в виде направляющей 9, жестко закрепленной на станине, и штока 10 с клиновы 30 ми поверхностями 11, подпружиненного пружиной 12. Силовой механизм снабжен досылателем, выполненным в виде плоской пружины 13, одним концом жестко прикрепленной к сегменту 14, соеди- З 5 ненному с помощью оси 15 с рычагом 16, который крепится с помощью оси 17 и пружины 18 к кронштейну 19 с опорой 20, установленной с возможностью перемещения вдоль оси 4 устройства. Для обеспечения взвода пружины 18 на рычаге 16 установлен фиксатор 21, входящий в гнездо 22, выполненное в станине...

Номер патента: 1240535

Опубликовано: 30.06.1986

Авторы: Иванов, Мельников, Шиленков

МПК: B23P 19/06

Метки: сборки

...с лотком. Настапеле 3 закреплен с помощью фланца4 магазин 5 с ловителем-стержнем 6, 20на котором установлен диск 7 и расположенные над ним комплекты крепежных деталей, состоящие иэ шайб 8,шайб пружинных 9 и гаек 10. Стержень6 выполнен взаимодействующим с винтовертом 1 через винт 11, помещенныйв отверстия собираемых деталей 12 и13. В нижней части магазина 5 смонтирован пневмоклапан 14 с седлом 15,выполненным взаимодействующим со 30стержнем 6 (или укрепленным на нем)и снабженный пружиной 16.В верхней части магазина 5. соосноему установлен стакан 17, снабженныйпружиной 18 и выполненный с возможностью возвратно-поступательного перемещения относительно магазина 5,На стакане 17 закреплена емкость 19,выполненная в виде тора с чередующимися...

Номер патента: 1240536

Опубликовано: 30.06.1986

Авторы: Вахрин, Колобов, Печкин

МПК: B23P 19/06

Метки: комплекс, сборочный

...механизм содержитплощадку 13 для свинчивания, пневмоцилиндры 14 и 15 и сортировочное устройство,включающее склиэ 16 для резьбовых соединений,склиз 17 для бракованных крепежных деталей и кронштейн 18 с горизонтальной рабочейплощадкой. На штоке пневмоцилиндра15 жестко закреплен нож 19. Нож 20соединен с кронштейном 21, жесткозакрепленным на штоке пневмоцилиндра14 через шарнир 22, пружину 23 ирегулировочный винт 24.Сборочный комплекс работает следующим образом.Из вибробункера 1 ориентированныерезьбовые стержни 2 подаются роботом3 под резьбозавертывающую головкуОдновременно из вибробункера 4 полотку 6 гайки 5 подаются в исполнительный механизм. Срабатывает пневмоцилиндр 14 нож 20 выходит из лотка 6, а нож 19 перекрывает склизы 16и 17....

Номер патента: 1243875

Опубликовано: 15.07.1986

Авторы: Баранов, Демидов, Миронов

МПК: B21J 13/02, B23P 6/00

Метки: восстановления, гравюр, калибр, молотовых, штампов

...15-20 Работа по восстановлению гравюр молотовых штампов с помощью калибра осуществляется следующим образом.Штамп подогревают путем введения в полость гравюры горячей штамповки. После подогрева в полость .гравюры нижнего штампа соответствуюшей стороной устанавливают калибр и делают по нему верхним штампом легкий удар для фиксирования калибра. Затем для восстановления гравюры наносят 1-2 удара с силой. После этого гравюры обоих штампов подвергаются охлаждению, например, водовоздушной струей,Выполнение горизонтальных размеров элементов калибра уменьшенными с учетоМ неполной температурной усадки обусловлено тем, что при этом обеспечивается восстановление элементов гравюры в пределах минусовыхдопусков и исключается поломка охватывающих...

Номер патента: 1243928

Опубликовано: 15.07.1986

Авторы: Иванов, Ловкет, Походин, Самойлов

МПК: B23P 19/027, B23P 19/04

Метки: групповой, запрессовкой, крестовины, подшипниками, сборки, типа, фланца

...в базовом при .пособлении 6, закрепленном наспутнике 5, зажат прихватами 8 исцентрирован относительно оси спутника в горизонтальной плоскости поотверстию 7.Спутник 5 перемещается с помощьютранспортной системы к следующейпозиции ,не показаны), где в негс спомощью манипулятора вводится крестонина 2 и укладывается на нижюоюплоскость о. отверстий во фланцефиг .6). После этого транспортеромспутник 5 с базовым приспособлением6 перемещается на позицию, где установлен механизм взаимного центрированин 9, и фиксируется точно противэтого механизма. Этим обеспечиваетсясовпадение вертикальной оси фланца1 относительно вертикальной оси подшипников, размещенных в ложементах 26,Для установки крестовины 2 и подшипников 3 соосно с отверстием...

Номер патента: 1245525

Опубликовано: 23.07.1986

Авторы: Либенсон, Сысоев, Щупляк

МПК: B23P 15/26, B65G 59/02

Метки: отделения, пакета, плоских, подачи, поштучной

...конце рамы 4, и связанного с приводным барабаном 9 и ползуном 6 гибким элементом.Устройство снабжено шарнирно закрепленными ца раме 4 двуплечими рычагами З 5 12. На каждой направляющей 5 с возможностью перемещения до соприкосновения с упором 8 установлена втулка 13 и упругий элемент 14, контактирующий с ней. Одно плечо рычага 12 шарнирно соединено со втул кой 13, а другое плечо выполнено в виде зацепа для взаимодействия с дополнительной опорной стойкой 7. На направляющей 5 установлены конечные выключатели 15 и 16 для взаимодействия с ползуном 6 при окончании сталкивания плоских деталей и при возврате ползуна 5 в исходное положение. Устройство работает следующим образом, На подъемный столустанавливается пакет плоских деталей, при...

Номер патента: 1247221

Опубликовано: 30.07.1986

Авторы: Бушмелев, Щипицын

МПК: B23P 19/027

Метки: демонтажа, монтажа, прессовых, соединений

...4058/16 1Изобретение относится к механосборочному производству, в частности к оборудованию для запрессовки-распрессовки изделий типа вал-втулка.Цель изобретения - расширение технологических возможностей, повышение качества и производительности путем демонтажа деталей с валов, расположенных под углом к горизонту, а также компенсации погрешности при совмещении осей штока силового цилиндра и вала.На фиг. 1 изображено устройство, общий вид; на фиг, 2 - вид по стрелке А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2. Устройство содержит смонтированные на подвижной платформе 1 рабочий исполнительный орган в виде силового цилиндра 2 с жестко установленной на его корпусе план- шайбы 3, механизм вертикального перемещения рабочего...
