B23P — Прочие способы обработки; комбинированные способы обработки; универсальные станки

Номер патента: 68637

Опубликовано: 01.01.1947

Автор: Степанов-Гребенников

МПК: B23P 15/26, B25H 1/10

Метки: сборки, теплообменников, трубчатых

...фиг,предлагаемое устройствоизооражено сбоку, а на фиг. 2 -в разрезе по АВ,Устройство состоит из станин 72,соединенных между собой валом 731 фиг. 1). Каждая станина 72 в подщипникдх 75 несет вал 7.7, являющийся осью вращения рычагов 7 и 7(фиг. 2). Эти рычаги в верхних ча стях на осях Ю имеют ролики 6для ремня 5, а в нижних частях онишарнирно соединены со свободно висящими гайками 3 и о, в которыхвращаются винты 2 и 0 с правой и леой резьбой. Винты и 9 соединенымежду собой муфтой 76.Однц 113 шштов имеет на конце маХОВИЧО 168637 Фиг, 1 На общем состдвном валу 73 укреплены барабаны 77, храповичок 77 с собачкой 78 и штурвалом /0.Один конец ремня 5 прикреплен к станине 72 в месте а, затем пропущен через ролики б, а другой конец ремня...

Номер патента: 68648

Опубликовано: 01.01.1947

Автор: Сороковский

МПК: B23P 6/04

Метки: заварки, паровозных, топках, трещин

...целью ведения процесса без удаления соседних с трещиной связей, способствующих обычно образованию новых трещин, после заварки первого слоя котел заполняют подогретой водой, служащей для охлаждения наплавленного металла и переходной зоны сварного шва при заварке следующих слоев,После удаления распорных связей по месту прохождения трещин и разделки трещин под Ч-образный шов в отверстия удаленных связей топки вставляются стальные пластинки и обвариваются уплотняющим швом. По кожуху топки вглубь связевых отверстий вставляются деревянные пробки, После заварки легким уплотняющим валиком вершины Ч-образной разделки в котел наливается теплая вода.Затем выполняется окончательная заварка трещины обычным методом. Такой способ заварки дает...

Номер патента: 68688

Опубликовано: 01.01.1947

МПК: B23P 21/00, B23Q 7/02, F16C 43/04 ...

Метки: 68688

...10 и передвигает муфту 11 по стрелке А, при этом пружина 12 сжимается. Муфта, двигаясь вдоль втулки 13, сцепляется своими зубьями 1 с зубьями рычага 14, Зазор между муфтой и рычагом 14 равен ступеньке в детали 15. Когда муфта отодвигается от детали 15 на величину зазора, смыкаются зубья рычага 14 и муфты 11, которая под действием пружины 12 поворачивается вместе с рычагом 14 по стрелке В.М 68 б 88Деталь 15 вращается при помощи червячной шестеренки 16 в том же направлении.Рычаг 14 при движении поднимает стержень 17, который верхним концом раздвигает рычажки И. Вместе с рычажками приводятся в движение и детали 19 и 20, Детали 20 подходят под второй сепаратор,. а детали 19 освобождают первый сепаратор, который и подается на рабочую оправку....

Номер патента: 68913

Опубликовано: 01.01.1947

МПК: B23P 19/06

Метки: 68913

...шпинделя и за это время компенсирует пружинами подачу головки 8 таким образом, что после возобновления вращения, при совпадении рожков ключа с шлицами резьбового изделия, благодаря обратной подачи пружин, ключ 9 моментально подается вперед на полную длину рожков 20; после этого изделие начинает .вывертываться.После начала вывертывания шпиндель 1 делает примерно еще один оборот на малой скорости, после чего вращение переключается на большую скорость, при которой и производится вывертывание изделия до конца.Таким образом, изделие вывертывается при двух скоростях вращения ключа.Медленное вращение ключа 9 в начале вывертывания требуется для обеспечения захвата изделия. Для того, чтобы сдвинуть изделие с места, требуется большой...

Номер патента: 69563

Опубликовано: 01.01.1947

Авторы: Рывкин, Чартков

МПК: B23P 15/34

Метки: отрезных, прорезных, тонких, фрез

...материала.На фиг. 1, 2 изображена в двух проекциях схема фрезерования профиля зубьев с разводом влево; на фиг. 3 - фрезерование зубьев с разводом вправо.При сборке на оправку пакета 7 заготовок тонких прорезных фрез, между заготовками ставятся прокладки из менее прочного (чем заготовки), но упругого материала.При фрезер овании профиля зуба пакета У заготовок, под действием горизонтальной составляющей силы резания заготовки будут деформироваться на некоторую величину, зависящую от толщины и прочности прокладок. Таким образом можно получить нужную величину развода зубьев фрезеруемых тонких фрез.Для попеременного развода зубьев в обе стороны соответственно изменяется направление вращения режчщей фрезы 2,При правом вращении фрезы 2...

Номер патента: 71665

Опубликовано: 01.01.1948

Автор: Кувшинов

МПК: B23P 19/00, B25H 1/10, B25H 5/00 ...

Метки: монтажных, работ, тележка

...прессов,Рама тележки снабжена поперечиной, на которой монтирована третья лапа, выполненная переставной по высоте.На фиг, 1 и 2 схематически изображена предлагаемая тележка в двух проекциях.На раме 7, снабженной колесами 2, в вертикальных направляющих 3 монтированы лапы 4 с гайками 5, взаимодействующими с винтами б. На верхние концы последних насажены зубчатые колеса 7, приводимые во вращение от шестерен 8, жестко сидящих на валах 9 с маховичками 70.На поперечине 77 рамы подвижно монти рована еще одна лапа 72. Для съема грундбуксы 73 гидравлического пресса тележку, перекатывая по рельсам 75, устанавливают над грундбуксой и подводят под нее лапы 4 и 72. Вращая винты б, поднимают лапы 4, а вместе с ними и грундбуксу, на высоту,...

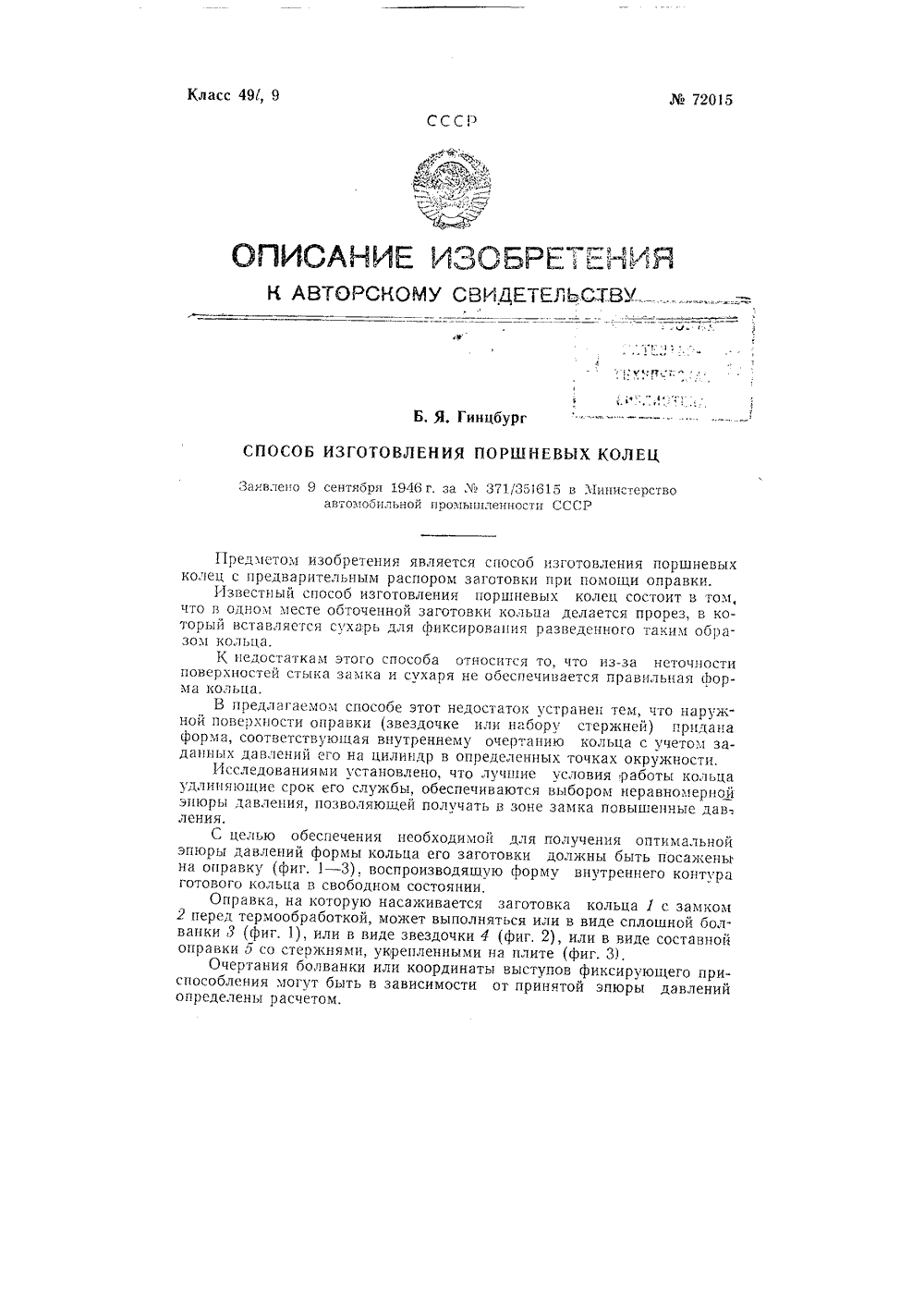

Номер патента: 72015

Опубликовано: 01.01.1948

Автор: Гинцбург

МПК: B23P 15/06

Метки: колец, поршневых

...придана форма, соответствующая внутреннему очертанию кольца с учетом заданных давлений его на цилиндр в определенных точках окружности.Исследованиями установлено, что лучшие условия работы кольца удлиняющие срок его службы, обеспечиваются выбором неравномерной эшоры давления, позволяющей получать в зоне замка повышенные дав-. ления.С целью обеспечения необходимой для получения оптимальной эпюры давлений формы кольца его заготовки должны быть посажены на оправку (фиг. 1 - 3). воспроизводяшую форму внутреннего контура готового кольца в свободном состоянии,Оправка, на которую насаживается заготовка кольца 1 с замком 2 перед термообработкой, может выполняться или в виде сплошной болванки 3 (фиг. 1), или в виде звездочки 4 (фиг. 2), или в...

Номер патента: 72213

Опубликовано: 01.01.1948

Автор: Радзиховский

МПК: B23P 19/00, F16C 43/04

Метки: введения, качения, кольцевых, корпусы, крышки, подшипников, сальников

...р 1 к 05 кн 4 Он 1 1 ПРрвется В мпор 7 и нчинст ПОВОрячнВР 1 ть корпсс 8, я Вместе с ним и птрон 3, Ку:ячки;т)он солнж 310 тся и с)кРляют саль 3 ик. Дня.етр с 1 лы 1 икя 5 зеньшеС 5 ) ди 1)ет) я ОтВсрстн 51 В крын:ке. ПротлкиВЯтелем 9, получ 101 Цнм Движение От ножной ПСДЯи 10, прнподнимяют сялы 1 ик до уро)н 5 Выточки В крьшке, пр 1 этОм сухрь 6 предохраняет его от деформц н. Сл,ннк ряаниряеся и з- ПО;ЯЕГ ВЫТОЧКМ. Все устроЙство монтируетс 51 на ко 10 нне .1. Пр сдм етИ 3 0 0 Р Е Т Е Н И 51. Ъ стрОЙстВО для Введения кольцевых с 1 Гы 1 икОВ В крыцки н кор- Р) СЬ ПОДН 1 ИПНПКОВ КЯЧЕНИЯ, 0 Т Л Р Ч Я Ю Ц Е С С Я Г 1 РИ)3(:.НЕНИЕЫ Р;1 С- положенноГО нод крышкОЙ подшинни 1 00 жн; ОГО п 1 троня, служя- )цеГО дл 5 рядиа 1 льнОГО ун,Отнения...

Номер патента: 72347

Опубликовано: 01.01.1948

Автор: Левкоев

МПК: B23P 19/06, B25H 1/10

Метки: ватерных, гаек, завинчивания, изделиях, лениксов, машин, осях, частности

...гаек во время смены осей лениксов.На чертеже схематически изображено предлагаемое приспособление,Изделие (ролик леникса) устанавливается в гнезде подставки б. Три подпружиненных шариковых прижима 5, выступающие из подставки на одинаковую величину, обеспечивают центрирование ролика. В середине подставки вставлена сменная пробка 4 с отверстием, профиль которого отвечает профилю гайки оси ролика, Сменяя пробку 4 и головку ключа 3, можно завинчивать гайки различного диаметра, В целях быстрого отвода и подвода ключа к изделию он может поворачиваться на кронштейне 2 вокруг стойки 7.Выталкиватель 7 предназначен для Предмет изо бретения 1. Приспособление для завинчивания гаек на изделиях, в частности, на осях лениксов ватерных машин, снабженное...

Номер патента: 72646

Опубликовано: 01.01.1948

Автор: Грилихес

МПК: B23P 6/00, F16C 33/76, F16J 15/14 ...

Метки: изделиями, люфта, между, плотной, подлежащими, посадкой, соединению, устранения

...переходных дополнительныхвтулок (наиболее распространенный метод).Недостатком метода является продолжительность и трудность демонтажа, так как обычно гнезда помещаются г обоймах, запрессованных в станину машины в горячем виде, а также сложность монтажа,иос изготовле 11 ие переходных Втулок требует применения ВысохокВалифицированного труда,Расточкой Гнезда и восстановлением ОГО точноГО ра;мера Гальванически, т. е. путем наращивания слоя хрома.Недостаток последнего метода заклочается в неооходимости наличия хромовой ванны на данном предприятии.Предлагаемый метод ликвидации люфтов размером от О,впри температуре до 100 заключается в применении пасты следсостава:шеллак, 7,0 кгкамфарный спирт,1,3 лспирт-сырец, 2,5луковая настойка либо спиро...

Номер патента: 72943

Опубликовано: 01.01.1948

Автор: Горышин

МПК: B23P 11/02

Метки: металла, отверстии, пластины, пластичного, предмета, укрепления, штамп

...Год дс 1 Влсписм иЯнсона 3 мат)ппа -с спскаетс 51 до СОГРИКОСПОБСП 151 испСОНОВ 3 И 5, 3 и;)и ОПТС)Е П)с)ПСО 11 3 ПОДИ 1 МЯ- етс 5 под деЙстВпсм пр) жин б В искоднос 10.10.сснис Рс)ботя по ) коег л.1-:п 0 дета;1 сЙ ПРОис.одит с,сд 10 пи." ООРЯ:0)1.,Р 3 ПРОВОЛОКИ ДПЯ.СТРО 1, НССКО.1 ЬКО .,1 СНЬШИМ ДИЯИСТР 1 )КРЕПЛЯС- мОЙ Дота;и, НЯРзаотся заготовки. Заготовка 1 )7.72 дьваетсЯ В ОТБСРСТИС МатрнцЫ 1. Г,71 С 112 2 Нак:адЫВБСТСЯ На Мтрнц 4 ТЯК, стобы Ось Отвсрсти 51 пластины 2 сов 13;2 с Ось;О отверстия матрицы 4. Да 3,7 епис:1 Г 1)сПсопа) пс пласти 2 матеРИЯГ сжимается ДО 1 Реде,12 тек)- ссстп и заполнЯет ОтвсРстис В пластине 2 и )ГЛ)Оленис В и)Янсоне с) ,фиг. 2). и я Пр МСТ ИЗООРЕТС ТЯМПЛс 1 СТИННЯДСТОн, проДЛЯ фго наснное для )крепления...

Номер патента: 73354

Опубликовано: 01.01.1948

Автор: Черкасов

МПК: B23P 17/04

Метки: металлического, порошка

...под плитои. На верхнюю часть швается зажимной патрон 4 с кулачками, междукольцеобразная металлическая заготовка,Резцовая головка 5 навернута на нижний конля - микровинта 1, получающего вращение от нчерез две гибкие передачи, два редуктора, валик бтерни. Шпиндель 1 вращается в двух гайках, закрепно на коообке и под коробкой 3 и может скользить ске, закрепленной в шестерне 7, т. е., вращаясь, шпиндмепно перемещаться и в осевом направлении, При эснимают с заготовки очень мелкую пылевиднуюи патрон 1 во время работы вращаются в противо ец верхнего ижнего шпи и две коничес ленных соотв воим пазом ель 1 может том резцы Г стружку. Г положные ст шпинденделя 2 кие шес- етственпо шпон. одновреоловки б оловка 5 ороны. едмет ооретения Устройств...

Номер патента: 75342

Опубликовано: 01.01.1949

Автор: Кокушкин

МПК: B23P 21/00, H01T 21/00

Метки: внутреннего, двигателей, запальных, сборки, свечей, сгорания, сердечников, станок

...диска 2 один изолятор,Затем производится набивка изоляторов при помощи пневматического устройства, которое имеет цилиндр. Верхняя часть 18 последнего, покоящаяся на корпусе 20, снабжена вверху отверстием для впуска сжатого и выпуска отработанного воздуха. Нижняя часть 19 цилиндра, имеющая в дне четыре отверстия против изоляторов 16 для набивки их цементом, сменная.При движении вверх поворотного диска 2 с изоляторами 1 б последние упираются в съемник 22, который, действуя на тягу 21, открывает канал 23. Через последний в цилиндр пневматического устройства поступает сжатый воздух, в результате чего происходит набивка изоляторов 1 б.При движении диска 2 вниз съемщик 22 отделяет от цилиндра набитые изоляторы и одновременно перемещает...

Номер патента: 76695

Опубликовано: 01.01.1949

Автор: Иванов

МПК: B21K 1/02, B23P 13/02

Метки: вкладышей, инструмент, обжатия, подшипников, протяжки, путем

...Целью изобретения является создание конструктивно-простого инструмента, обеспечивающего качественную обработку вкладышей подшипников в условиях мелкосерийного производства (ремонтные мастерские).Инструмент составляется из съемных колец, надеваемых на оправку.Для обжатия вкладыша на оправку надева 1 отся пять колец.Перед обжатпем вкладыши растачивают на обычном токарном станке до диаметра на 006 - 0,10 лм меньше диаметра шейки зала. Затем вкладыши протягивают описываемым наборным инструментом, укрепляемым на любом протяжном станке. При этом набор колец на оправку, производят так, чтобы диаметр первого кольца был равен Предмет изобретения 1. Инструмент для обжатия вкла дышей подшипников путем протяжки, обеспечивающей окончательную их...

Номер патента: 77859

Опубликовано: 01.01.1949

Автор: Якубаускас

МПК: B23G 1/26, B23P 6/00

Метки: восстановления, клупп, обкаткой, резьбы

...от вращения шестерни-воротка, находящейся в зацеплении с рейками. Предметом изобретения является клупп для восстановления резьбы на болтах методом обкатки.Отличительная особенность описываемого клуппа заключается в том, что плоские плашки его, благодаря совпадению резьбовых ниток с резьбой болта, получают винтовое движение, обкатывая всю поверхность резьбы.На фиг. 1, 2 схематично изображен клупп согласно изобретению, в двух проекциях.Клупп состоит из корпуса 1 (фиг. 1) с расположенными в его пазах двумя плоскими плашками 2, укрепленными на рейках 3, находящихся в зацеплении с шестерней 4. Подлежащий восстановлению болт 5 закрепляется своей головкой в тисках, а на его стержень надевается клупп.Рейки с плашками 2 приводятся в движение...

Номер патента: 78679

Опубликовано: 01.01.1949

Автор: Юликов

МПК: B23P 15/38, B24B 1/00

Метки: долбяков, криволинейных, обкаткой, профилей, частности, шлифования, шлицевых

...шлицевых долбяков, зйборезных долбяков при больших передних и задних углах резапия, копиров и тому подобного с гребуемой точностью на обычных зубошлифовальных станках, работающих методом обкатки без применения фасон ного инструмента и специальных профил ирйющих приспособлений.На чертеже изображена схема, поясняющая способ.Для замень 1 заданной кривой эвольвентой ось изделия смещают относительно оси обкатки. Шлифйемос изделие поворачивается вокруг оси ДД, смещенной относительно оси обкатки ЕЕ. Координаты х и д, определяющие величину смещения, выбирают в соответствии с расчетными параметрами. Делительный механизм и схема обкаточного движения применяются обычные для зйбошлифовальных станков, работающих по методу обкатки.После окончания...

Номер патента: 79945

Опубликовано: 01.01.1949

Автор: Гинцбург

МПК: B23P 15/06

Метки: колец, поршневых, термофиксации

...в виде двух поворотных рычагов, захватывающих концы кольца крючками в месте разреза для приложения к ним изгибающих моментов, вызывающих появление реактивных тангенциальных сил, величина которых определяется подбором соответствующего плеча действия момента.На фиг. 1 изображена схема действия приспособления; на фиг, 2 - приспособление, вид сверху.Два фасонных рычага 1, поворотные в точке 2, снабжены на концах крючками 3, предназначенными для жесткого захвата свободных концов заготовки поршневого кольца 4 в месте разреза.При сведении кольца рычагами на концах кольца возникают изгиба 1 ощис моменты М, Обеспечивающие равномерное цилиндрическое сжатие кольца до диаметра Д и появление реактив 1 ых тя 1 Гегцияльных сил 7, необходимых...

Номер патента: 80839

Опубликовано: 01.01.1949

Автор: Бяков

МПК: B23P 19/02

Метки: других, забивки, инструментов, клиньев, креплении, машинах, молотах, подобных, рабочих

...шестерню ины 5. К гул пров нную лп енный б а. Вклю на рамс 10 и при помощинтальном направлении.м на нси механизмом припо вертикали в направляюка с 15, кото р ы й пр и помок любому молоту. расположенься в Го)изо сположенньрсмсщается ючено в кар установлен арядки емещат всем ра ва 1 пе ние закл ет быть змомет пер1 г сотройстособлеа мож брстени 5) сдм Приспос ных машинах и применением в ствлсния удара ление для заби креплении рачестве промежойка по клину Забивка клинводится при помокрана. Раскачиваси забивает его.Известны такоивки клиньев спредлагаемого приго привода.На фи;. 1 ифиг. 3 - взаимодейМотор 1 черезПри этом сжимадо необходимой вра рычага с роликулачковой муфтьжин ударяется потром а гнитом 9.Боек с мсханмеханизма 11...

Номер патента: 89261

Опубликовано: 01.01.1950

Авторы: Марков, Шляпин, Якиманский

МПК: B23F 23/02, B23F 3/00, B23P 15/34 ...

Метки: гиперболоидальных, глобоидальных, затылования, зубофрезерному, нарезания, станку, фрез, червячных

...11 10 мсцспа пд кори)сс Г)абк 1 ипидел 5.; при врди.;сипи последнего с Оправкой 13 плечо рычага 11 ВзсиОдсствмет с 1 ля "п(ом 10, ВОЗдействю 1 цим па упо)пьЙ штпс)т 14М 892 б 1рычага 15, а другое плечо рычага 11, снабженное роликом 16, подвижно связано с резцовым суппортом. На подвижной части 1 резцового суппорта закреп:сна )ада:5 ьно Г 50 дВижная ка 1 мткс 17, снабженная дуговым пазом с центром на оси вращения стола, куда входит ролик 16, помещенный па свободном плече качаюшегося рычага 11,Когда ролик 16 рычага 11 входит в паз подвижной каретки 17, вращающейся со столом 3 станка, рычаг 11 начинает перемещать верхнюю часть 1 суппорта, обеспечивая процесс затылования зубьез фрезы, Если в державкс верхней части 1 суппорта закрепить...

Номер патента: 90871

Опубликовано: 01.01.1950

Авторы: Бурштейн, Мигулин, Руттер, Челищев

МПК: B21D 43/12, B23P 19/02

Метки: механизм, напрессовки, пластин, радиаторных, радиаторов, трубки

...радиатора ве. дущий валик О пластинчатого копира 9 отключается от привода и пластинчатый копир 9 под действием троса 12 и груза 14 возвращается в исходное положение.Пластинчатый копир 9 может быть выполнен в виде двух цепей, на которых на определенном участке по длине смонтированы вплотную одна к другой плоские металлические плитки, служащие опорой для рычагов захватов 8,Предмет изобретен ия1, Механизм для напрессовки радиаторных пластин на трубки радиаторовсмонтированные на ножах кассеты, с применением подпружиненного столика для пластин и поворотных откидных напрессовывающих захватов, выполненных в виде двуплечих рычагов, взаимодействующих с подвижным копирам, о т л и ч а ю щи й с я тем, что, с целью упрощения механизма и...

Номер патента: 82473

Опубликовано: 01.01.1950

МПК: B21C 3/18, B23P 5/00

Метки: 82473

...прессованный брикет вергнуть сверлению, шлифовке и поных и заценгрированных камней неого сплава выполняются при пресизготовлении тончайших фильер алмаз может быть запр ранку из твердого сплава, а последняя - в стальную опр соку. и в П ет изооретенн 1, Способ вставки в оправки а личающийся тем, что алмаз за дых сплавов, брикет спекают и под дующей обработке,Известны способы вставкра, при которых в гнездо мекамень и запрессовывают егнезда оправки.Согласно предлагаемому споки применяется твердый сплав,шить расход алмазов.Алмазный камень заку, выполненную из поршение прочности самихво время работы.При запрессовке неограненньходимо устанавливать их такимв последующем можно было подлировке. Прн запрессовке огранеобходимые каналы в теле...

Номер патента: 82960

Опубликовано: 01.01.1950

Автор: Островский

МПК: B23K 11/10, B23K 11/30, B23P 15/12 ...

Метки: решеток, точечной, электросварки

...в данном устройстве является конструктивное выполнение механизма подачи и убирания подвижного электрода, обеспечивающее перемещение и последовательну 1 о подачу решетки для сварки.На фиг. 1 и 2 представлено выполнение механизма подачи и убирания подвижного электрода и выполнение неподвижного подпружиненного электрода, яющего благодаря своей фор о устаЗОБР ЕТ ЕНИСВИДЕТЕЛЬСТВУ навливать решетку в нужном месте при сварке ееПодвижной электрод 1 имеет видсектора; он смонтирован на осн 2, вокруг которой совершает качательное движение на угол 30.В нижнем положении подвихкнойэлектрод находится ниже поверхности доски устройства и не препятствует перемещению сваривасмой решетки 3. В верхнем положении подвижной электрод прижимает к...

Номер патента: 83078

Опубликовано: 01.01.1950

Авторы: Байц, Барбот, Платонов

МПК: B23P 19/06, B25B 13/48, B25H 5/00 ...

Метки: ключ, механизации, путевых, работ, шурупно-гаечный

...помощи куле)" к01 )рть1 - -1 дкоторо 1 О В 5(0 элемент 12 нгрыже 5 ру. ;ки )й 1. рег) гуехОй гайкой 15.ПриВод ГолОВки ключа Осуществляется От электродВиГателя 1 через Г(ромежуточный вал 16, ззклоченный в трубе 2 на фланце 17, соединяемым с корпусом 6 Голов 6 баранКзди 18 на шпильках 19. Вал 16 соединяетс 51 с В(ликом червяка 7:ри помощи",ниверсального шарниры 2 с.При переходе От заертыВЗНН 51 Гаек ОолтОВ, располо)кенных В ори. зонтальной плоскости, в работе по ввертыванию шурупов В шпалы, корпус головин Вместе со пппНлелсх ц червячным колесом поворачивается Вокруг оси червяка пз 00, для чего отпускаются барашки и фланец корпуса 6 поворачивается относителшю фланца 17 трубы 2, имеющего радпзльш 10 прорези для прокола шпилек 19, Ввернутых...

Номер патента: 84447

Опубликовано: 01.01.1950

Автор: Захаров

МПК: B21D 39/04, B23P 19/04

Метки: деталях, заделки, неразъемной, тонкостенных, цапф, цилиндрических, шарнирной, шаровых

...1,С(тй;11,Предмет изобретенияс, и 0 Г 00 неЙ;1 ем 0011 )1 й) и и 1 Ои:)й;Сс 11 и и 1 Й)п) ц 1:( 10 и( ц тон(ив Гтии 1; 1(и;ии;1и )сГ 1 исси)5351( иосес;СГт)оы 00)1;иы)1. 0 т 51 и 1 )10- 131, и и ( ) 1(:1, 1 то Д;1510:)л 0;1(ио(т)1 и(1 и(с(т,1511 ),1(,1( иЙ)01 ой 1 си. (1 И й;3 НПП)М 1)С)Гтои И И И 0 Т 1 О 001;СЕТ;101, Й Т)101(С ДЦЫЛ Г 3 01)ОИ 1 Н 10;)а;С 511;,;(тй,и, 13010 РЫ 0 3)(ОГ(тГ ЙЙ,С(,131 ИЙЙ 1 ы, 1 и)1/и 33 от Г (11533(ИЦИ 3(С(ИЛ и 3113 И Г 0 ДИИМ И 1 И Г,(1:35 ) И 31;(1.(ГНИ(- и си ,п(с,11(и 13111)3 и и)/101 и )10 0)Рта и; ЙО) (и Н) 30 т ни) РО 330 1331 1- ) ц от)п р тие дс тали цй 0 рт(м и/3:е 3,С) оуртс)ми ) 3 ри дц) кг 3)роиис 3;3);Се/ 3(с) и)03)в)д) пб 3 м;(та) и 3 рота 3(3 3)й 3 и и с 1)"(ИЙП)30,1 3 а 3)033 ГП 1)оз 3...

Номер патента: 84663

Опубликовано: 01.01.1950

Авторы: Степанов, Токарев

МПК: B23P 17/00, B25H 1/18

Метки: медницкое

...является регулируемое бесшумное меднпц 1 сое приспосооление, снаб 5 кенное сменными накОВальнях 1 и (ЯмбусахИ).Медницкие приспособления со сменными наковальнями известны, Олпясо оние лишены такихелостятков каГП 5 м и возможосВ Об)5 ябатывать изделия, гаоарит которых варьирует в узких пределах.Преллагаемое приспособление отличается от пзвеспГых тем, что оно допускает перестановку наковальни по высоте и в горизонтальной плос сости, а кроме того оно составлено из полых элементов, внутри которых номенены леревянные вкладыши. Благодаря этому приспосооление может быть свооолно регулируемо лля различных гаоаритов изделий и обусловливает более слабый, шум в работе.Ня фиг. 1 схематически из 00 р 35 кен ООНОВОЙ Ви, Приспосоог 1 ен и 1;...

Номер патента: 84726

Опубликовано: 01.01.1950

МПК: B22C 7/02, B22D 17/20, B23P 15/00 ...

Метки: 84726

...сборнойвосковойрмы. их шестерен обом вместе редназначенн и разъемной мадели окол со спис валиая для состоя- свсей моделе прецизно что пре выполне поворота прессфоВосковые модели различных деталей для отливки их пре ным методом обычно изготовляются в специальных прессфор да под давлением нагнетается восковая композиция.Указанный способ литья применяют в тех случаях, когда изготавливаемые детали имеют сложную конфигурацию,Предлагается конструкция прессформы для изготовления в ней восковых моделей сложной автомобильной детали конической шестерни со спиральным зубом, вместе с валиком - хвостовиком для отливки этих шестерен прецизионным способом.На чертеже изображеча предлагаемая прессформа.Прессформа устроена разъемной, состоящей из частей...

Номер патента: 84901

Опубликовано: 01.01.1950

Автор: Петров

МПК: B21J 13/02, B23P 11/02

Метки: высадочных, матриц, сборных

...от 11 ска, и после этого произадочных 1 О Щ И й 1 Х ВЬ тлпч тяга вставки,уры ие вьипев нее вставку Известно мало способов изготовления сборных высадочных матриц для высадки заклепок болтов и т, п. изделий, раоочая часть которых оснащена вставкой из твердого сплава, так как сами сборные матрицы не нашли широкого применения вследствие слаоого сопротивления вставки из твердого сплава ударным нагрузкам.Предлагаемый способ изготовления сборных матриц состоит в том, что, с целью повышения сопротивления твердосплавной вставки ударным нагрузкам, вставка запрессовывается в термически обработаннь 1 и, нагретый не выше температуры отпуска корпус матрицы, с высокой степенью натяга и с последующим обжатием соораниой матрицы ио наружному...

Номер патента: 85178

Опубликовано: 01.01.1950

МПК: B22D 17/20, B23P 15/00

Метки: 85178

...сборной, разъемной, состоящей из двух разтов прессформы, точно воспроизводящих формы и раили цилиндрической части валика. Кроме того, в полпрессформы установлен металлический сердечник, чтокость восковой модели валика.На чертеже изображена предлагаемая прессформа.Разъемные элементы 1 и 2 прессформы, точноформы и размеры кулачков или цилиндрической частиприпусков на усадку восковой композиции и стали прновлены внутри металлического цилия 1 дра. Точное взаиразъемных элементов, прессформы обеспечивается ихлиндре 3 на общую шпонку.Для предохранения от коробления восковой моделжесткости и прочности установлен металлический сердепосле запрессовки прессформы восковой композицией ори восковой модели распределительного валика....

Номер патента: 85728

Опубликовано: 01.01.1950

Автор: Воронцов

МПК: B23P 21/00, F16C 43/06

Метки: качения, набивки, подшипников, полуавтомат, сепараторы, шариков

...имеет шесть групп гнезд 2, количество которых соответствует числу шариков для одного подшипника качения, В гнезда 2 вмонтированы нагруженные пружиной 8 пуансоны 4, которые впрессовывают в сепаратор 5 шарики, автоматически поступающие через окна б бункера 7 и попадающие в гнезда 2 стола. В рабочем положении пуансона нижняя часть его заплечиком 8 опирается на диск 9, а верхний конец не доходит до верхней плоскости стола 1 настолько, чтобы поступивший в гнездо шарик лежал на пуансоне и не выступал из стола 1 на 0,5 - 1,0 мм.Когда группа гнезд 2 заполнена шариками и выходит из-под бункера, на шарики накладывают сепаратор 5; расположение окон которого соответствует расположению гнезд стола 1. Стол 1 периодически поворачивается под...

Номер патента: 86296

Опубликовано: 01.01.1950

Автор: Целев

МПК: B23P 17/00, B24B 23/04

Метки: дымогарных, жаровых, зачистки, концов, станок, труб

...3), а на головке 1 приварены два выступа 14, вследствие чегг) держатель оудет иметь огра.)н е, ени минимального и максимального отклонения.3 ля осуществления торможе;)пя колеся 6 и диска 8 на,)аме стя кя укреп )е Валик 16, концы кот 01)ОГО 1) яс 0,0)кен) в;одш;)- 17, на концах никах 16, Ня вялпкс 10 жестко нясяжено коро.ысло, ня , кот;рого укреплены тормозные колодки 18; ня левом конце валика жестко наса кена тормозная ручка 19.1 зсп)исимостп ог дпямср; яПпи ьх греб) и)ддср)ки 5)пии ролик 20 мо;кст г 5 Ст, с помоЦьк) мдховиКя 21 и,и Пестсрни 22 и винта 2.) с гайкой 24 вертикально персмсщсИс, Б то Бремя как у сд- моГО 130 лика 20 - Горизоггсльпое нсреме 1 цспис, ОбсспГивсюпсс 1 си трировапс трубы относ ельи зд исиОго инструмента,При...
