B23P — Прочие способы обработки; комбинированные способы обработки; универсальные станки

Номер патента: 1278171

Опубликовано: 23.12.1986

Авторы: Бойченко, Поляченко, Рогинский, Рыжов

МПК: B23P 6/00

Метки: восстановления, изношенных, поверхностей

...формь, Затем на поверхности 1выполняют насечку в виде ячеек 3,Ячейки образоваи впадинами 4-11,разделеьпппми гребнями 12 с 1 чейкинасечки заполняют связующим материалом, вбраниь из класса пастообразных припоев для пайки стали-чугуна. Еолчество снизуоцего материала должно быть таким, чтобы онполностью заполнил все ячейки. Затем 30на поверхность 1 с ячейками 3, заполненыя связуО 1 Пы материаломнакладывают ленту 13 и прихватывают ееконць контактной сваркой. При этомгребни 12 ячеек плотно прилегают к внутренней поверхности ленты После прихватки посредством сва рочных роликов 14 производят окончательную приварку лепты током большойсилы 8-10 кЛ и мапого напряжения(3,35 В) с одновремешым приложениемусилия сжатия 1,5 - 2,0 кН,Под...

Номер патента: 1278172

Опубликовано: 23.12.1986

Авторы: Гудков, Коваль, Кочмала, Кузнецов, Матвиенко, Осадчук, Попов, Резников

МПК: B23P 9/04, B24B 39/00

...литы) толучается рифленая поверхность с высотой выступовдо 2 мм, увеличивающих сцепление полимерного покрытия с деталью.После дробеструйной очистки и нормализации при температуре 930 ОС производится обрубка и исправление литейных дефектов. Затем надрессорнаябалка устанавливается опорными поверхностями рессорного комплектана столе пресса, Для герметизацииобъема прессования полимерногс материала на кольцевой наруждьый бурт подпятникового места накладывается поконтуру асбестовый шнур, после чегок .нему производится прижатие стенокпресс-Формы с усилием 200 кН. Б свободное пространство пресс-Формы подается толдциной до 3 мм в количественеобходимом для покрытия неровностейопорной поверхности, нагретая до 172 2120 С композиция, состоящая из...

Номер патента: 1278173

Опубликовано: 23.12.1986

Авторы: Буймов, Жуковский, Шевко

МПК: B23P 11/00

Метки: полых, стержнем

...торцов трубчатой заготовки 1 устанавливают прокладки 2 и 3 выпуклой формы, встречно обращенные вогнутыми поверхностями, Прокладки соединяют с трубчатой заготовкой по рез ьбе и одну из прокладок с попым стержнем 4, внутри которого расположен наполнитель 5Собранные таким образом детали помещают в матрицу 6 в виде стакана с цецтральць 1 м отверстием для выхода при деформации электрода. Деформнровацие осуществляют пуансоном 7 со стороны выпуклой поверхности прокладки до контакта трубчатой заготовки с деформирующим пуацсоном и основанием матрицы. 10 15 20 25 30 имеют отверстия, одна диаметром 14 мм, другая - резьбовое М 14.(Внутренний канал стержня заполняют сплавом Вуда и осуществляют сборку вех деталей, полученную сборную заготовку...

Номер патента: 1278174

Опубликовано: 23.12.1986

Авторы: Морзинов, Пискунов, Самарин

МПК: B23P 15/26, B23Q 7/10

Метки: накопитель, цилиндрических

...6,окончание заполнения последней контролируется счетным устройством 3(Фиг, 1), затем гребенка 6 с деталями 13 подается вверх, при этомотжимаются подпружиненные полки 12,которые, возвращаясь в исходное по ложение, удерживают детали 13 в верхнем ряду, гербенка 6 опускается висходное положение, включается пилообразное устройство 4 и производится набор следующего ряда цилиндрических деталей 13, которые подаютсяна следующий ряд подпружиненных полок 12, расстояние между рядами которых равно шагу шагового механизма5 и так до окончания набора пакета 5 10 15 20 25 35 40 50 с коридорным расположением цилицдричес.ких деталей 13 (фиг. 2),Шахматное расположение,Отсекателем 2 по сигналу счетного устройства 3 обеспечивается условие заполнения гребенки...

Номер патента: 1278175

Опубликовано: 23.12.1986

Автор: Чухрай

МПК: B23P 19/02, B25B 27/02

Метки: втулок, выпрессовки

...оси шток б и закрепленный на нем купачок 5, который перемещает захватные элементы 2 в радиальном направлении, В исходном положении корпуса 1 свободпый конецрычага 7 находится в точке А паза9 копира 10. В этом положении захватные элементы 2 под действием пружин3 и 4 прижаты к кулачку 5 по минимальному его размеру. При началецвижения корпусав направлениистрелки П свобоцный конец рычагаперемещается по прямолинейному участку сх-Б паза 9 копира 10, при этомзахватные элементы остаются.неподвижными. После того, как захватныеэлементы 2 корпуса 1 пройдут выпрессовываемую втулку 13, рычаг 7 проходит точку 3 паза 9 и начинает дви 127875жение по винтовому участку 8-6 . При этом он выполняет круговое движение вокруг оси корпуса 1, вращая шток б с...

Номер патента: 1279788

Опубликовано: 30.12.1986

Авторы: Арпентьев, Кравцов, Тихонов

МПК: B23P 11/02

Метки: методом, натягом, соединения, термическим

...включают механизм самописца,на который подается усиленный сигналс датчика 5 деформации демпфирующей опоры. После регистрации сигнала в течение 5 - 10 с с момента егопоявления; соединения удаляют сосборочной позиции.Процесс получения соединений состоит из 2 этапов. На первом этапевыравнивание температур собираемыхдеталей происходит, в основном, засчет конвективного теплообмена черезсборочный зазор. На этом этапе взаимодействия между посадочными поверхностями практически нет, и сигнал с демпфирующей опоры отсутству 79788 2 ет, так как вал, увеличиваясь в размере в осевом направлении за счет нагрева, свободно перемещается вверх относительно торцов втулки.На втором этапе сборочный зазоруменьшается до нуля, и начинается контактный...

Номер патента: 1279789

Опубликовано: 30.12.1986

Авторы: Васин, Лебедев, Шилохвостов

МПК: B23P 15/26

Метки: радиаторов, сборки

...того, чтобы блоки пуансонов 8 одновременно подходили и отходили от трубок 25, в полуавтомате предус 1 1279789 2Изобретение относится к механосборочному производству, в частности к технологическому оборудованиюдля изготовления радиаторов охлаждения двигателей внутреннего сгорания.Целью изобретения является повыше"ние качества радиаторов и производительности установки,На фиг. 1 схематически изображен 10полуавтомат, продольный разрез; нафиг. 2 " разрез А"А, фиг. 1; нафиг, 3 " вид Б на фиг, 2; на фиг. 4 вид В на фиг, 2; на фиг, 5 - блокпуансонов в момент напрессовки и 15раэвальцовки трубок;.на фиг. 6 -кинематическая схема полуавтомата,Полуавтомат состоит иэ станины 1автоматического укладчика 2 трубокс магазином 3 трубок, механизма 4...

Номер патента: 1279790

Опубликовано: 30.12.1986

Авторы: Могильников, Рыбин

МПК: B21J 15/12, B23P 19/027

Метки: завальцовкой, сборки

...собираемые детали 30 и 31, В исходном положении шток 3 поднят, Заслонки 15 (Фиг. 2) за счет упругого шарнира 1 б поджаты к корпусу 13 тензодат-чика 12 и закрывают сопла 14. При этом (Фиг1 и 5) давление в камере 27 элемента 23 сравнения превышаетдавление в камере 29, и с выхода блока 22 сравнения подается давлениена усилитель 21, который соединяет командоаппарат 20 с рабочей полостьюсилового цилиндра 2. При включениикомандоаппарата 20 сжатый воздухпоступает через усилитель 21 в рабочую полость силового цилиндра 2,шток 3 опускается и, в случае, еслидеформируемая поверхность детали 30неперпендикулярна оси центрального стержня 5, то только один из опорных конусов 17 устанавливается на деформируемую поверхность детали 30....

Номер патента: 1279791

Опубликовано: 30.12.1986

Автор: Кутаков

МПК: B23P 19/08

Метки: винта, сборки, шайбами

...5, а кольцевая емкостьв виде чаши б - для загрузки плоских шайб 7, Чаша 2 на внутреннеистенке 8 имеет спиральный лоток 9,по всей длине снабженный уступом 10,в который упираются пружинные шайбы 3. Для сброса несориентированных 35пружинных шайб 3 на лотке 9 имеетсязона контроля 11.Чаша 4 имеет на внутренней стороне стенки спиральный лоток 12 длятранспортирования винтов 5, а на 40наружной - спиральный лоток 13 длятранспортировки плоских шайб 7 изкольцевой емкости 6. Спиральный лоток 12 имеет зону 14 ориентации спрорезью под стержень винта 5 и в зонусборки винта с пружинной шайбой 15.На спиральном лотке 9 выполненызона 16 контроля в виде окна, диаметром больше, чем диаметр головкивинта, под которым установлен возвратный лоток 17, зона...

Номер патента: 1279792

Опубликовано: 30.12.1986

Автор: Кадецкий

МПК: B23P 21/00

Метки: крепежных, механизм, установки

...между установочными губками и собираемой деталью 9, после чего фиксатор 12 при движении вверх входит в отверстия 15 и 16 собираемых деталей 9 и 1 О и направляющее отверстие 11, образованное губками 6 и 7. При этом губки 6 и 7 под воздействием фиксатора 12 перемещаются в плоскости, перпендикулярной оси установки, в любом 20 25 30 35 40 верстий 15 и 16 собираемых деталей 9 и 10 и направляющегр отверстия 11совмещаются с высокой точностью.После совмещения осей отверстий11, 15 и 16 прижим 3 движением вверхприжимает собираемые детали 9 и 10и губки 6 и 7 к опорной плите 2,не давая пакету, состоящему из собираемых деталей и губок, изменятьположение после возврата фиксатора 12 в исходное положение.Установка крепежной детали 8 происходит следующим...

Номер патента: 1279808

Опубликовано: 30.12.1986

Автор: Калениченко

МПК: B23P 19/02, B25B 27/02

Метки: демонтажа, карданных, крестовин, шарниров

...гч : , Э ".1 То Л 1 гс , Б Г К; 31. " (,"б. (Ол.ж и ,; этл скс) -3 Г ,1: , . О РДСГ 1ЛОжС 1 11 3 сКГ;3 с ; ,; ГИЯМИ Д ЦИЛИГ РИРСКИЕ,)ЛЬС О.",.; ИЯ П)ОИЗОДИТЕЛЬ 30 СГИ И удобст Бд экс;1,)удтдции, цилиндрические ЙСТВО ДЛ Я ДЕМ гТ,Д К 0 ЭСТ(1х шарниров содерж,т кср )усВде скобы 1 с резьбовым отверсием в сред ней части 2, в котором установлен силовой винт 3 с рукояткой 4 На конце силового Винта 3 размещен съемный опорный стакан 5 а В выполненных на концах скобы ) соосных отверстиях расположено средство для фиксации относительно скобы Вилок 6 и 7 и крестовины 8 кардзнного шарнира Упомянутое средство выполнено в виде двух цилиндрических элементов 9 и 10, каждыи из которых имеет боковую опорную поверхность 11 на одном конце для размещения...

Номер патента: 1281163

Опубликовано: 30.12.1986

Автор: Сейдзи

МПК: B23P 19/06, F16B 7/00

Метки: резьбовых, фиксации, элементов

...спиральные канавки.В устройстве для фиксации резьбовых элементов станина со смонтиро-, ванными на ней зажимным средством и средствами для осевого перемещения 10 и поворота резьбового элемента может быть укреплена на катках 55 с возможностью осевого перемещения от цилиндра 56.Устройство работает следующим об разом.Резьбовой элемент - труба 57 нефтяной скважины с наружной конической упорной резьбой неподвижно закрепляется зажимным средством 2. Вто рой резьбовой элемент-муфта 3 с внутренней конической упорной резьбой, зажимается в патроне 7. Между трубой и муфтой устанавливают шаблон 23 с треугольной резьбой с одинаковым 25 шагом 1 в отверстии на хвостовике и расстоянием Ь между одноименными точками поверхности резьбы, равным интегральной...

Номер патента: 1281367

Опубликовано: 07.01.1987

Авторы: Вольченко, Койлер, Семененко, Старов

МПК: B23P 6/00

Метки: восстановления, изношенных, состав

...относится к восстановлению изношенных деталей, преимущественно головок блока двигателявнутреннего сгорания, изготовленНыхиз алюминиевого сплава, и может бытьиспользовано для заделки дефектовлитых деталей,Целью изобретения является улучшение качества покрытия,Поставленная цель достигается засчет использования в качестве меГоловку блока и образцы выдерживают на воздухе при 15-30 С в течение 1 0 - 180 мин и подвергаюто термообработке при 150 - 200 с В емкость заливают бакелитовый лак и ацетон, перемешивают, затем туда же засыпают т 1 орошок алюминия и перемешивают до равномерного 5 распределения составляющих в общеймассе.Приготовленный состав наноситсяна восстанавливаемую поверхность ивыдерживается на воздухе, после чего подвергается...

Номер патента: 1281368

Опубликовано: 07.01.1987

Авторы: Бурцев, Коган, Ткаченко

МПК: B23P 21/00

Метки: сборочный, стол

...29 соединена с зубчатым колесом 31, а вал-шестерня 30 - с поворотным магазином 6, на котором установлена обечайка 32 с направляющими 33, имеющими пазы, На поворотноммагазине 6, соосно с вал-шестернями29 и 30 закреплена вертикальная колонна 34 с втулкой 35, имеющей радиальные пазы размеры и число которых соответствует паэам направляющих33 обечайки. В этих пазах установлены съемные перегородки 36, образующие совместно с обечайкой 32 кассетыдля собираемых деталей, емкость которых зависит от числа и высоты перегородокЗубчатое колесо 31 через промежуточную шестерню 37 связано с поворотным кольцом 7, На кольце 7 расположены сборочные позиции 38 с приспособлениями под базовые детали.На верхней части колонны 34 размещено устройство для...

Номер патента: 1281369

Опубликовано: 07.01.1987

Авторы: Дудоров, Янус

МПК: B23P 25/00, C21D 1/30

Метки: вибрационного, напряжений, остаточных, снятия

...изобретения является повышение геометрической и размерной точ 15ности при эксплуатации деталей путем объективного установления оптимальной продолжительности процессаобработки.На фиг.1 показано устройство,20реализующее способ, вид сбоку; на" фиг,2 - то,же, вид сверху,Деталь 1 с магнитоупругими датчиками 2 посредством прижимов 3 и прокладок 4 устанавливается на верхнейплите 5, снабженной вибратором б,Верхняя плита 5 посредством пружин7 упруго установлена на нижней плите 8 с виброопорами 9.Проводят вибрационную обработкудля снятия остаточных напряжений надеталях типа "картер". Количество точек замеров И в формуле является величиной постояннойпри всех замерах на данной детали,Поэтому для удобства расчета напряженности силового поля детали...

Номер патента: 1283010

Опубликовано: 15.01.1987

Автор: Константинов

МПК: B23P 19/08

Метки: автоматическое, сборки

...виде трех последовательных ступенчатых цилиндрическихповерхностей, верхняя из которыходинакова по диаметру с наружнойповерхностью направляющей трубы 2,средняя диаметром Э, выполненнаянесколько большей диаметра Э, буртика на детали 15, соединяется конической фаской 18 с нижней цилиндрической поверхностью диаметром с 1,выполненной по диаметру хвостовикадетали 15 (фиг. 1 и 3). На подвижных губках 8 со стороны, противоположной оси 5, выполнены пазы 19по всей высоте средней цилиндрической поверхности.Устройство работает следующимобразом,В исходном состоянии рычаги б и7 взведены, т.е. их вторые концынаходятся на зацепах 10 курка 11.При этом электромагнит 3 обесточен,и его якорь находится на упоре 4.Деталь 15 типа "вал" подаетсячерез...

Номер патента: 1283011

Опубликовано: 15.01.1987

Авторы: Горин, Колотилин

МПК: B23P 19/00, F16L 33/207

Метки: сборки, шлангов

...изобретения является упрощение конструкции за счет обеспечения зажима шланга и сведения обжимных кулачков от одного привода, а также осевого поджима указанных кулачков с помощью пружины.На фиг. 1 изображено предлагаемое Ю устройство, общий вид (в исходном положении); на фиг. 2 - то же (в положении сборки).Устройство содержит закрепленный на основании силовой цилиндр 1 с пор шнем 2 и штоком 3. На штоке 3 закреплена обжимная головка, состоящая из корпуса 4, обжимных кулачков 5 с разжимными пружинами 6, центральной поджимной пружиныи центрирующей оп равки 8. На корпусе 4 обжимной головки закреплена втулка 9 с внутренней копирной поверхностью, имеющая возможность через пружины 10 взаимодействовать с зажимами 11 шланга 12. В исходном...

Номер патента: 1283012

Опубликовано: 15.01.1987

Авторы: Андреев, Байханский, Бененсон, Королев, Панин, Сегалович, Шеметилло

МПК: B23P 19/04

Метки: двигателей, дизельных, распылителя, сборки, форсунок

...ее запирающего конуса д; Составитель В. ВоскобойниковаТехред И.Попович Корректор А. Обручар Редактор Т. Парфенова Заказ 7337/10 Тираж 972 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раущская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 туры.Целью изобретения является повышение качества сборки за счет обеспечения минимального допуска на величину хода иглы распылителя.На чертеже показан распылитель, общий вид.Распылитель состоит иэ иглы 1 и корпуса 2. Перед сборкой измеряют диаметральные размеры рабочих поверхностей иглы 1 и корпуса 2, а также линейный размер от уплотнительного торца 3 корпуса до расчетного сечения его запирающего конуса Ь....

Номер патента: 1283013

Опубликовано: 15.01.1987

Авторы: Гончар, Горностаев, Дойхен, Свининых

МПК: B23K 37/047, B23P 19/10

Метки: сборки, труб, фланцами

...производительности сборки путем обеспечения поворота собираемого изделия для выполнения сварки по всему периметру стыков фланец - труба,На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сверху.Устройство содержит основание 1 с направляющими 2 и два позиционера 3 и 4, один из которых закреплен на основании 1 жестко, а другой установлен на направляющих 2 с возможностью перемещения от привода (не показан). Для определения величины перемеще ния на направляющей 2 нанесена линейная шкала 5, а на корпусе позиционера 3 закреплен указатель 6. Позиционеры 3 и 4 выполнены в виде25 стоек 7 и 8 с горизонтальными приводными от электродвигателя 9 соосными валами 1 О и 11, На обоих валах 10 и 11 установлены датчики угловых перемещений...

Номер патента: 1283014

Опубликовано: 15.01.1987

Авторы: Воскресенский, Коганов, Козлова, Филатова

МПК: B23P 19/06

Метки: сборки, цилиндрических

...граДУсы; и свинчивают со второй деталью пары до упора в торцы промежуточного кольца. В результате в полностью свинченном соединении обеспечивается расположе ние точек максимального (минимального) биения диаметрально противоположное друг другу, чем достигается вза 14 2имная компенсация торцовых биений иминимизация величины перекоса осейсвинченных деталей, а следовательно,и величины радиального биения.На фиг, 1 показана схема сборкисвинчиванием и схема образованиярадиального биения 2 с, соединения,возникающего как следствие наличия торцовых биений Т, и Т деталей; на фиг,2 -то же, при условии отсутствия радиального биения сборки (если Т Т иторцовые биения находятся в противофазе по отношению друг к другу); нафиг, 3 - схема измерения...

Номер патента: 1283015

Опубликовано: 15.01.1987

Авторы: Сайбель, Филиппович

МПК: B23P 19/08

Метки: сборки, соединений, уплотнительных

...д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород. ул. Проектная, 4 Изобретение относится к монтажнымработам и может быть использовано присборке трубопроводов,Целью изобретения является повышение удобства в эксплуатации за счетпростоты удаления устройства с собранного соединения благодаря его базированию на торцовой поверхностиохватывающей детали.На чертеже изображено предлагаемое устройство.Устройство содержит разъемную кольцевую оправку 1, на торцовой поверхности 2 закреплены Г-образные кронштейны 3. Полукольца оправки 1 связа эны с одного конца шарниром 4, а сдругого - разъемным замком 5. Внутренняя поверхность 6 полуколец является установочной для уплотнительного кольца 7. Кронштейны 3 снабженывинтовыми элементами...

Номер патента: 1283016

Опубликовано: 15.01.1987

Автор: Мельник

МПК: B23P 19/12

Метки: сборки

...1.Устройство, содержит подвижный корпус-ловитель 1, внутренняя поверх-, ность которого выполнена ступенчатой в виде эксцентрично расположенных цилиндрических расточек большего В и меньшего Г диаметров, сопряженных конической поверхностью. В корпусе 1 размещены два центрирующих элемента: неподвижная цанга 2 и подвижная в осевом направлении цанга 3, которая поджата к внутренней поверхности корпуса 1 пружиной 4. Вал с головкой 5 собирается с деталью 6 типа втулки. Устройство работает следующим образом.Вал 5 подается в устройство до упора его в цангу 2, а конец вала 5 упирается в коническую поверхность цанги 3. Затем с помощью толкателя (не показан), упирающегося в голов 35 ку вала 5, устройство перемещается к детали 6 и корпус 1...

Номер патента: 1283017

Опубликовано: 15.01.1987

Авторы: Галкин, Стильве, Черников

МПК: B23P 21/00

Метки: автоматической, линии, сборочный, участок

...опорами 24 для крышек 6 и 7. Расстояние между последней позицией магазина 4 и кареткой 16 равно расстоянию между шпинделями 21 перекладчика 20 в продольном направлении и соответствует размеру между правой 6 и левой 7 крышками 17 2на картере 3, Выдвижные опоры 24 ввиде тяги установлены на шарнире 25,соединенном с штоком цилиндра 26. Вопорах 24 выполнены пазы 27, взаимодействующие с пальцами 28, жесткозакрепленными в корпусе перекладчика "О. В случае крепления болтамина шпинделях 21 перекладчика 20установлены сменные головки 22 в виденакидных шестигранных ключей (фиг.1),а в случае крепления шпильками -сменные. головки 23 в виде реэьбовыхцанговых патронов (фиг. 2),Сборочный участок работает следующим образом.Магазины 4 и 5 предварительно...

Номер патента: 1283018

Опубликовано: 15.01.1987

Автор: Санников

МПК: B23P 19/00

Метки: дюбелей, загрузки, колпачками, механизм, сборке

...5 и 6, закрепленных на станине 1, установлен с возможностью качания в вертикальной плоскости лоток 7, закрепленный посредством шарнира 8 и упругого элемента 9, Лоток 7 соединен с вибропитателем (не показан).1 Прижимное устройство состоит из рычагов 10-12, соединенных между собой и стойкой 6 посредством шарниров 13-16. На свободном конце рычага 12 смонтирован кронштейн 17,на котором закреплены прижимной ролик 18 и упор 19, выполненный в виде регулировочного винта, расположенного в кронштейне 20 и взаимодействующего со свободным концом лотка 7 и обеспечивающего некоторый зазор между прижимным роликом 18 и головкой дюбеля, Рычаг 10 связан со столом 2 посредством ролика 21, взаимодействующего с кулачком 22, жестко закрепленным на столе...

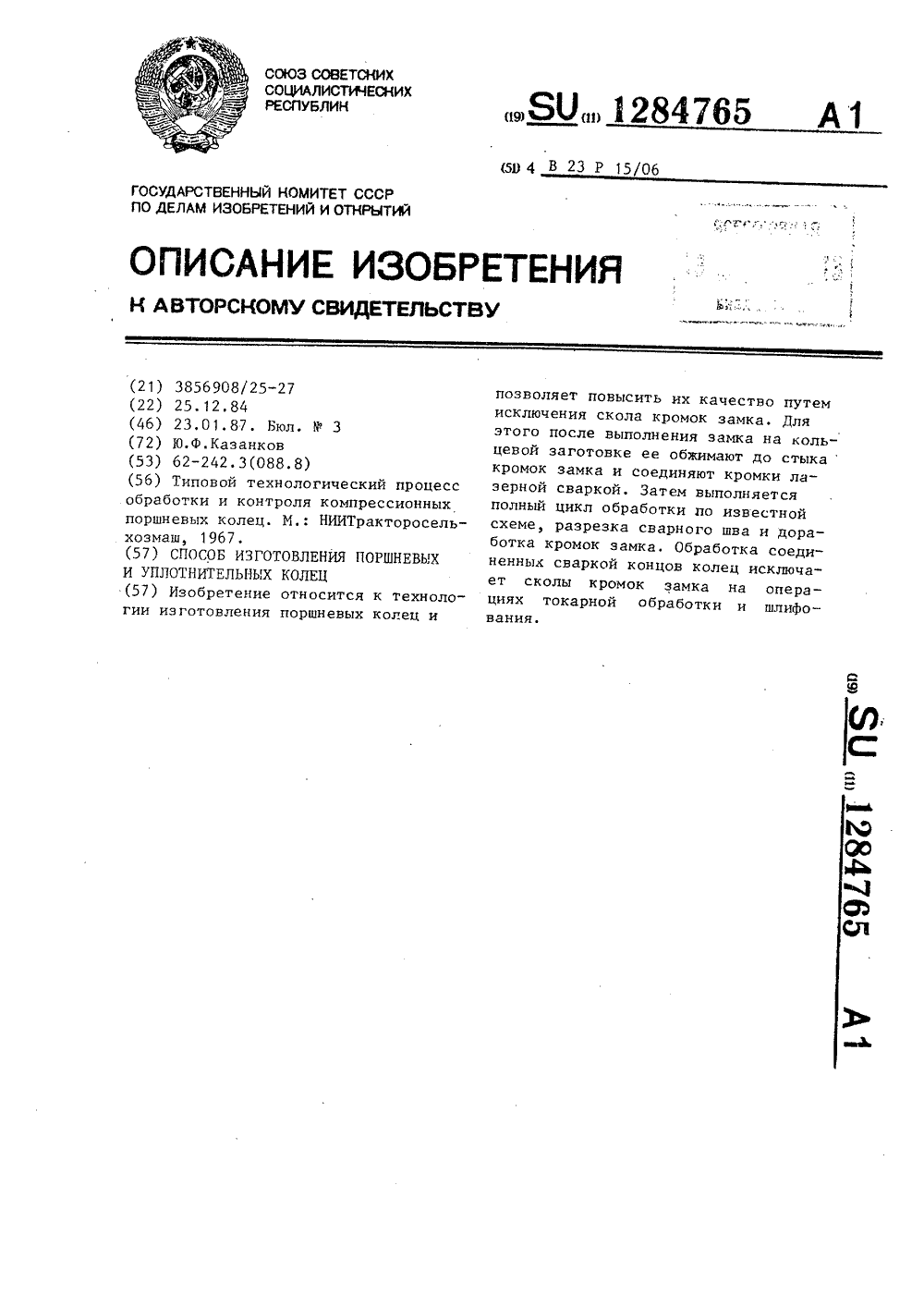

Номер патента: 1284765

Опубликовано: 23.01.1987

Автор: Казанков

МПК: B23P 15/06

Метки: колец, поршневых, уплотнительных

...Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграАическое предприятие, г.ужгород, ул.Проектная,Изобретение относится к области машиностроения и может быть использовано при изготовлении поршневых и уплотнительных колец для двигателей внутреннего сгорания и в гидросистемах.Цель изобретения - повышение качества колец путем исключения сколов на кромках замка.Способ изготовления поршневых и уплотнительных колец включает выполнение замка из исходной заготовки, обжатие заготовки до стыка кромок и окончательную обработку; заготовку обжимают гибкой лентой, затем сваривают кромки замка и выполняют окончательную обработку, после чего кольцо разрезают по линии сварного...

Номер патента: 1284766

Опубликовано: 23.01.1987

Авторы: Ерохин, Киселев, Мельник, Родин, Старошкловский

МПК: B23P 19/00

Метки: зон, сборки, стенд, эскалаторов

...3-6 размещены устройства для базирования направляющих, выполненные в виде стоек 19, закрепленных внутри рам шарнирно на осях 20. Стойки 19 связаны с установленными на раме пневмоцилиндром 21 посредством соединительного элемента 22 и тяг 23. На каждой стойке 19 закреплены шаблоны 24 для базировки направляющих и прижимы 25, соединенные штангой 26, имеющей компенси рующие пружины 27.Привод прижимов 25 осуществляется от пневмоцилиндра 28 через рычаг 29. На рамах 3-6 установлены упоры 30 для ограничения перемещения стоек 19,Зона эскалатора представляет собой пространственную металлоконструкцию 3 1 с установленными на ее поперечинах направляющими 32.Сборка зоны эскалатора осуществляется следующим образом,На опорные платики 16 рам 2 и...

Номер патента: 1284767

Опубликовано: 23.01.1987

Авторы: Домрачев, Ямпольский

МПК: B23P 19/12

Метки: вал-втулка, сборки, типа

...осевые колебания с помощью пластин 8, исключающиезаклинивания вала в процессе установки в отверстие втулки 620 Составитель В. Гудков Редактор Л.Гратилло Техред И.Ходанич Корректор С.ШекмарЗаказ 7505/15 Тираж 972 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д,4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4 Изобретение относится к машиностроению и приборостроению и можетбыть использовано при сборке с применением промышленных роботов.Целью изобретения является повышение надежности за счет сообщенияпоисковых движений и исключения заклинивания устанавливаемой деталиНа,чертеже представпено предлагаемое устройство,Устройство содержит корпус 1 исоосно...

Номер патента: 1284818

Опубликовано: 23.01.1987

Автор: Белашов

МПК: B23P 19/06, B25B 23/14

Метки: винтоверт, пневматический

...45 20. Чтоб избежать вращение наружных обойм подшипников 7 и 8 на них выполнены лыски, которые взаимодействуютсо шпонкой 21, установленной в корпусе 1, Для создания надежного контак та между сателлитами и фрикционными поверхностями центральных колес планетарного редуктора служит гайка 22, Б центральном отверстии 12 шпинделя 11 с возможностью осевого переме щения и совместного вращения установлен держатель 23, подпружиненный относительно шпинделя 11 пружиной 24 и удерживаемый в последнем пальцем 5,концы которого размещены в диаметральном пазе 13, В держателе 23 установлен рабочий инструмент 26. Накорпусе 1 со стороны инструмента 26 установлена резьбовая втулка 27 с контргайкой 28, Во втулке 27 установлен наконечник 29, охватывающий...

Номер патента: 1286388

Опубликовано: 30.01.1987

Авторы: Альтшуль, Коновальцева, Ничипорович, Симак

МПК: B23P 15/26

Метки: аппаратов, полуавтомат, сборки, теплообменных

...теплообменного аппарата (калориАера).До начала работы полуавтомата в ложементы 12 на столе 11 укладывают трубы 13. На каждой сборочной голов - ке 2 выдвигают верхний ряд штырей- ловителей 3, и надевают трубные ре.шетки 4 на штыри, служащие в качестве фиксаторов, при этом остальные штыри 3 свободно проходят через отверстия трубных решеток 4. Затем трубные решетки 4 закрепляют на плитах 7 посредством прижимов 10, а штыри-ловители 3 устанавливают в 25 исходное положение.Полуавтомат работает следующим образом.Включают кнопку "цикл (не показано), Храповый механизм поворачивает установленный на основании 20 ба - рабан 21 таким образом, что упор 22, соответствующий верхнему ряду отверстий в трубной решетке 4, становится в рабочее положение,...

Номер патента: 1286389

Опубликовано: 30.01.1987

Авторы: Бакшин, Латайчук, Ткачук, Федорук

МПК: B23P 19/10

Метки: двусторонней, запрессовкой, сборки

...для центрирования запрессовываемых деталей, выполненной на его штоке с поршнем 14, В поршне 15 силового цилиндра 7 запрессовки выполнены каналы 16 и 17, связывающие штоковую 18 и бесштоковую 19 4 О полости с полостью штока 11 со стороны поршня 14. В канале 17 со стороны полостей 18 и 19 установленывтулки 20 и 21 с седлами 22 и 23 а такжеперепускной клапан 24, имеющий возможность свободного перемещения вдоль оси канала 17 и взаимодействия с сед-, лами 22 и 23 втулок 20 и 21.Устройство работает следующим образом.В исходном положении поршень 15 силового цилиндра 7 запрессовки находится в крайнем левом положении. Оправки 9 и 13 центрирования собираемых деталей выдвинуты, так как их поршни 10 и 14 находятся под постоянным давлением рабочей...
