B23P — Прочие способы обработки; комбинированные способы обработки; универсальные станки

Номер патента: 198871

Опубликовано: 01.01.1967

МПК: B23H 7/36, B23H 9/10, B23P 15/02 ...

Метки: 198871

...легко удаляется при опускашш диска ротора в кипящую воду. Пр т изооретения Способ электработки лопатоссцийся тем, чтможности прошных каналов берегулирующихтем пересечениязов с заливкойго паза легкопл Известен способ электрохимического образования выемок и отверстий подвижным катодом соответствующей формы в прокачиваемом электролите.Предлагаемый способ электрохимической 5 размерной обработки лопаток монолитного ротора отличается тем, что он обеспечивает возможность прошивки конических межлопаточных каналов без использования специальных регулирующих устройств, Каналы созда ются путем пересечения двух формообразующих пазов с заливкой предварительно изго. товленного паза легкоплавким сплавом.Описываемый способ может найти приме. пение при...

Номер патента: 199018

Опубликовано: 01.01.1967

Автор: Корнеев

МПК: B23P 19/06, B25B 23/00, B25H 1/10 ...

Метки: разборки, резьбовыхсоединений, сборки

...- ножной педалью.Это позволяет надежно поджать рабочую 1 головку к головке резьбового соединения.Устройство отличается также тем, что нижняя часть стойки может быть снабжена опорной пятой, а опорная площадка - соответствующим пяте шаровым гнездом. 1На чертеже изображено предлагаемое устройство, общий вид с частичным разрезом.Устройство содержит телескопическую стойку 1, включающую несколько труб, входящих одна в другую, и фиксатор 2, которым регули руется требуемая высота стойки, На верхнем конце стойки установлена рабочая головка 3. Устройство снабжено опорн , одно плечо которого служи щадкой 5 для стойки, а друго далью б.Нижняя часть стойки снабж ой 7, которая входит в соот шаровое гнездо 8 опорной пло Предмет изобретения1....

Номер патента: 199019

Опубликовано: 01.01.1967

Авторы: Джа, Дмитрусенко, Казачков, Семин

МПК: B23P 19/06, B25B 21/00, B25B 29/02 ...

Метки: гайковерт, гидравлический

...ви 1 иися тем, что, с целью повьзатяжки за счет вытягиванияругой деформации шпильки,одновременно с наворачиванион снабжен дополнительным сущм нп Известны гидравлические гайковерты, содержащие цилиндр и поршень, сцабкецные мцогозаходной прямоугольной резьбой для преобразования поступательного движения поршня во вращательное движение ключа, соединенного с поршнем через шлицевую Втулку.Предлагаемый гайковерт отличается от известных тем, что он снабжен дополнительным поршнем, который во время перемещения основного поршня движется в направлении, протиВоположном цапраВлени 10 движения последнего, и тягой, один конец которой соединен с дополнительным поршнем, а другой снабжен резьбой для соединения со шпилькой. Ч акое выполнение повышает...

Номер патента: 199021

Опубликовано: 01.01.1967

Автор: Мысев

МПК: B23P 19/02, B25B 27/02, H02K 15/00 ...

Метки: запрессовки, остов, подшипникового, тягового, щита, электродвигателя

...корпус, захваты для крепления корпуса к остову электродвигателя и толкателн, установленные в корпусе и взаимодействующие своей опорной поверхностью с подшипннковым щитом.Предлагаемое приспособление отличается от известного тем, что для устранения перекосов при запрессовке оно снабжено грузовым кольцом и двуплечими рычагами в количестве, равном количеству толкателей, установленными в корпусе так, что одни концы их взаимодействуют с толкателями, а другие связаны с грузовым кольцом, при подъеме которого осу. ществляется равномерная запрессовка.На чертеже првиедена схема предлагаемого приспособления,Приспособление содержит корпус 1 с установленными в нем толкателями 2 и захваты 3. Толкатели взаимодействуют с двуплечими рычагами 4,...

Номер патента: 199022

Опубликовано: 01.01.1967

Автор: Проектна

МПК: B23P 15/26, B23P 19/04

Метки: заталкивания, извлечения, пучков, теплообменников, трубных

...и закрепляется своей опорнойрамой 12 на фланце корпуса теплообменника.Ведомая тележка 3 подводится к неподвижнойрешетке трубного пучка теплообменника иприкрепляется к ней с помощью болтов 20и 21,При нагнетании масла в переднюю полостьцилиндра 22 ведущая тележка 2 с цилиндромупирается в люльку 1 фиксаторами 19, а поршень 23 со штоком 24 движутся назад, перемещая ведомую тележку и извлекая при этомтрубный пучок из корпуса теплообменника,В конце хода поршня фиксаторы ведомой тележки входят в окна 9 люльки, а водило 2 б,укрепленное на ведомой тележке, нажимаетна детали механизма 2 б управления краном27, поворачивая пробку крана. После поворота пробки крана происходит переключение подачи жидкости в полости управления золотником 28.При...

Номер патента: 199656

Опубликовано: 01.01.1967

МПК: B23P 15/06

Метки: 199656

...нок 14 закреплен в корпусе станка.От распределительного вала 1 через цепную передачу 8, шестерни 15, 1 б и 17 враще 20 ние передается коническому ролику 18 и че.рез шестерни 19 и 20 - цилиндрическому ролику 21 и шнеку 22.В корпусе станка закреплена оправка 28с надетым на нее калибрующим кольцом 24.25 На наружной поверхности оправки нарезанаспиральная канавка 25, проходящая через зазор между неподвижным и подвижным ножамипри отведенном положении последнего, Спиральная канавка заканчивается в месте от 30 рубки колец от спирали и служит для подачипо ней спирали шнеками 2 б, 27 и 22 под ролики 18 и 21 и далее для периодической подачи первого витка спирали роликами 18 и 21 между ножами 13 и 14 в калибрующее кольцо 24.Первый виток...

Номер патента: 199657

Опубликовано: 01.01.1967

МПК: B23P 19/10

Метки: 199657

...перемещения в двух взаимно20 перпендикулярных направлениях и поворотаоколо координатных осей.Предлагаемый способ предусматривает также ряд действий, повышающих точность получаемых соединений,25 Так, определение условий осуществлениясборки по методу регулировки производят поддействием сил, величина и направление которых имеют схему, идентичную схеме сил всборочной машине; при этом используют уст 30 ройство, снабженное системой упругих элеЗаказ 2718/4 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д, 4 Типография, пр. Сапунова, 2 ментов, жесткость которых вдоль каждой из координатных осей равна жесткости соответствующей упругой системы сборочной машины.Установку...

Номер патента: 199771

Опубликовано: 01.01.1967

Авторы: Генералов, Косилов, Научно, Нзин, Сельскохоз

МПК: B23P 19/00

Метки: автоматической, ориентациипоршней

...выступы поршня могут находиться на беговых дорожках шариков 11; трапецеидальные выступы могут попадать в косые пазы фиксирующей пластины 12. В обоих случаях тормозные колодки обжимают поршень (фиг. 1 и 2).Чаша 9 при повороте на 180 поворачивает поршень на пол-оборота, преодолевает сопротивление подпружиненных тормозных колодок, если при надевании чаши на юбку поршня трапецеидальные выступы сразу попали в косые вырезы фиксирующей пластины 12. Если при надевании чаши 9 на юбку поршня трапецеидальные выступы будут касаться шариков 11, то при вращении чаша, опираясь своими шариками 11 на выступы поршня и не имея возможности преодолеть сил трения тормозных колодок, не будет поворачивать поршень до тех пор, пока выступы поршня и ко 5...

Номер патента: 200059

Опубликовано: 01.01.1967

Автор: Покидько

МПК: B23P 11/02, F16K 25/00, H05B 3/00 ...

Метки: блока, внутреннего, гнездо, головки, двигателя, клапана, крепления, сгорания, седла

...И. Покидько явитель СПОСОБ КРЕПЛЕНИЯ СЕДЛА КЛАПАНА В ГНЕЗДО ГОЛОВКИ БЛОКАДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯПредмет об ени ед клапана нутренне ки, отли я прочно епла от с прессовк оками вь в гнездо о сгорааюи 1 ийся тп крепдла в те- обвариокой чателя прессов вышен твода т сле за евом т оу седло запрессовывается двигателя, а затем обвариля этого установленное лаИзвестное крепление седел клапана в головках двигателя внутреннего сгорания посредством запрессовки недостаточно надежно. Вследствие неравномерного нагрева и различных коэффициентов линейного расширения седла и головки двигателя посадка седла ослабляется, что вызывает аварийную остановку двигателя.Предложенный способ крепления седла к головке двигателя повышает прочность...

Номер патента: 200081

Опубликовано: 01.01.1967

Авторы: Абдурахманов, Рибинав, Шитов

МПК: B23K 37/02, B23K 37/04, B23P 15/00 ...

Метки: автоматической, диску, лопаток, плоскому, приварки, сборки

...привода 3, служащий для установки на центр лопаток соответствующего радиуса кривизны и поворота выдвижной штанги 4 с определенной скоростью. На штанге укреплены сварочная головка 5, сварочный мундштук которой имеет возможность при настройке регулироваться по высоте и под углом, и пульт управления 6. На станине установлены пооротпый стол 7 с механизмом деления и уста оочная рамка 8 с пневмоприводом 9, Для соблюдения правильного расположения лопатки на плоском диске и обеспечения копирования радиуса кривизны лопатки сварочной головки ось механизма привода смещена по отношению к оси О - О поворотного стола па постоянную величину О, а ось установочной рамки с механизмом зажима параллельна оси Я - Я стола и имеет переменную величину Й,...

Номер патента: 200398

Опубликовано: 01.01.1967

Автор: Антропов

МПК: B23K 31/00, B23P 17/02

Метки: металле, отверстий

...осуществляется без прессового оборудования, а с использованием приспособления, содержащего графитовый инструмент и электронагревательный элемент,П р и м е р, В металлическом, например дюралевом, листе толщиной 40 мм необходимо проделать трехгранное отверстие со сторо. ной 10)(10 К 10 мм,На чертеже показан способ выдавливания отверстий в металлах с помощью нагретого пуансона.Лист 1 устанавливается в нужном положении в раму 2. Пуансон 3 делается из графита по форме выдавливаемого отверстия и вставляется в зазор между листом 1 и графито.вым бруском 4 размерами 100 Р,1000 КЗОО лтм и винтом б. Брусок отделен от рамы изолирующей прокладкой б. Пуансон поджимается 5 к листу давлением 20 кг/см.К раме и графитовому бруску...

Номер патента: 201881

Опубликовано: 01.01.1967

Автор: Пирович

МПК: B23P 23/00

Метки: головок, замок, основной, прицепнойсиловых, соединения

...с основной.При движении основной головки после замены инструмента вперед в исходное для рабочего цикла положение толкатель 3 заходит в корпус замка и, отжимая клиновыми по. верхностями ползун вверх, выводит его из паза упора.При этом обе головки сцепляются, и прицепная головка разъединяется с неподвижным упором. При дальнейшем перемещении замка вперед гильза перемещается под воздействием пружины и фиксирует положение ползуна, соединившего корпус замка с тол кателем,1, Замок для соединения основной и прицепной силовых головок агрегатных станков5 и автоматических линий, имеющий корпус,жестко связанный с прицепной головкой, толкатель, закрепленный на основной силовойголовке, ползун и гильзу, взаимодействующихс неподвижным...

Номер патента: 202721

Опубликовано: 01.01.1967

Авторы: Горбулев, Мазур, Научно, Пустынцев, Сельскохоз

МПК: B23P 15/06

Метки: автомат, замка, калибровки, колец, поршневьх, чугунных

...14 кольца ориентируются в магазине. Калибруется замок фрезой (шлифовальным кругом) 15.К станине б крепят механизм угловой орн ентации колец относительной фрезы (шлифовального круга), состоящий из рычагов 1 б и 17, закрепленных на оси 18. Вокруг этой оси они могут качаться, На рычаги воздействует пружина 19 через толкатель 20, В результате 20 этого рычаги находятся в разведенном состоянии.Кольцо, сориентированное шпонкой 14, измагазина 11 шибером 12 подается к гильзе 8 между дисками 8 и 5, Затем подвижная рама 25 1 и связанные с ней пневмоцилиндр 2, диск 8,опора 4 и диск 5 подают кольцо в гильзу 8.Затем оно, проходя конусную часть этой гильзы, обжимается и одновременно рычагами 1 б и 17 ориентируется замком относитель,1 Я у 7 г 7 за...

Номер патента: 202722

Опубликовано: 01.01.1967

Авторы: Каменев, Шлыков

МПК: B23P 19/02

Метки: неподвижного, соединения, сопрягаемыхдеталей

...2 соб неподвижно талей путем пр В процессе заются металлоьсамым повышсоединения.5 соединенисовой посад едмет изобретен Способ неподвижного соединения сопрягас мых деталей путем прессовои посадки, от,ггг 1 гагоигийсуг тем, что, с целью упрочнения и повышения надежности соединения, на наружной поверхносттг обхватываемой детали пред варительно выполняют продольные углубле ния величиной, равной допуску при посадке с натягом. с присоединением заявкиИзвестен спо го я сопрягаемых де ески,По предложенному способу га наружной поверхности охватывасмой детали предварительно выполнягот продольпые углубления величиной, равной допуску при посадке с натягом, Благодаря этому упрочняется и повышается надежность соединения.Способ осуществляют...

Номер патента: 202723

Опубликовано: 01.01.1967

Авторы: Гирель, Карелин

МПК: B23P 19/10

Метки: вал-втулка, плавающее, сборки, типа

...воздействующим на привод.На чертеже изображено описываемоеустройство, продольный и поперечный разрезы.Устройство содержит корпус 1, вращающий.ся на роликовых конических подшипниках 2, В корпусе установлены шесть электромагнитов 3, Они расположены с неравномерным шагом и сдвинуты один относительно другого на величину, равную максимальному несовпадению осей собираемых деталей, деленному 20 на число электромагнитов, Электромагнитызакреплены на ползунах 4 при помощи винтов 5 и контрирующих гаек 6.Собираемую диамагнитную деталь устанавливают на специальной стальной подставке 7, 25 Внутри корпуса располагают подпружиненный шток 8, на резьбовом конце которого закреплен конечный выключатель, устанавливаемый в определенном положении...

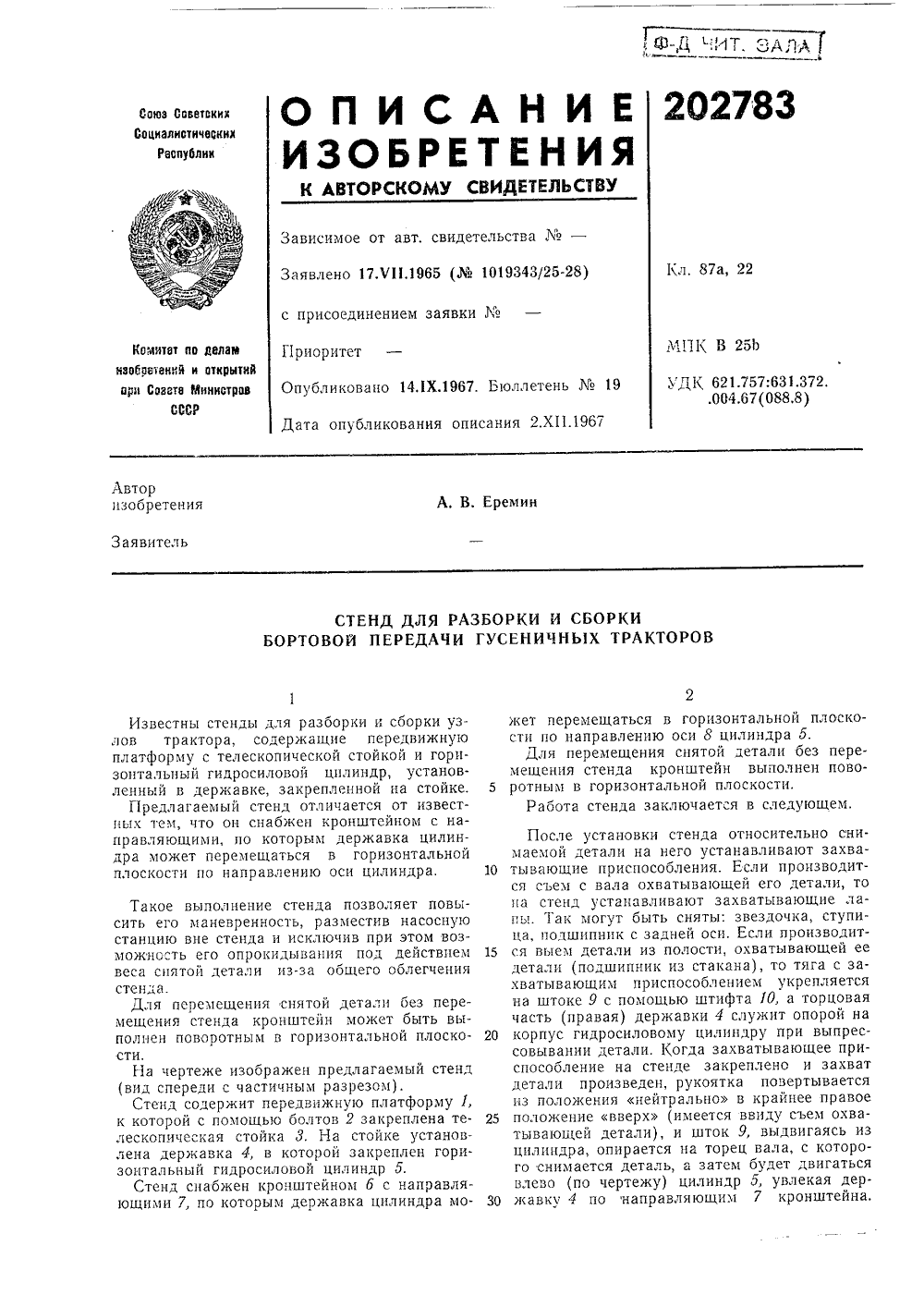

Номер патента: 202783

Опубликовано: 01.01.1967

Автор: Еремин

МПК: B23P 19/027, B62D 55/32

Метки: бортовой, гусеничных, передачи, разборки, сборки, стенд, тракторов

...на торец вала, с которого снимается деталь, а затем будет двигаться влево (по чертежу) цилиндр 5, увлекая дер жавку 4 по направляющим 7 кронштейна. Такое выполнение стенда позволяет повысить его маневренность, разместив насосную станцию вне стенда и исключив при этом возможность его опрокидывания под действием веса снятой детали из-за общего облегчения стенда.Для перемещения снятой детали без перемещения стенда кронштейн может быть выполнен поворотным в горизонтальной плоскости.На чертеже изображен предлагаемый стенд (вид спереди с частичным разрезом).Стенд содержит передвижную платфо к которой с помощью болтов 2 закрепле лескопическая стойка 3, На стойке ус лена державка 4, в которой закреплен зонтальный гидросиловой цилиндр...

Номер патента: 202784

Опубликовано: 01.01.1967

Автор: Еремин

МПК: B23P 19/027, B25B 27/02, B62D 55/10 ...

Метки: выпрессовки, переносный, стенд

...2.На станине также расположено основание10 б, поворотное в горизонтальной плоскости, сосью вращения в центре станины; цилиндр 2шарнирно закреплен на этом основании с возможностью поворота на 180" в вертикальнойплоскости, причем его ось 7 поворота смеще 15 на в сторону, противоположную направлениюрабочего хода штока 8. Полая втулка 9 обеспечивает становку штока цилиндра в положение, соосное с выпрессовываемой деталью,ее один конец базируется на кронштейне оси20 поддерживающего ролика, а другослужитопорой стола.Работает стенд следующим образом,Станина 1 стенда базируегся на раме трактора так, чтобы ось штока 8 стала соосной с25 выпрессовываемой деталью. Втулку 9 базируют одним концом на кронштейне оси поддерживающего ролика, а другим...

Номер патента: 202785

Опубликовано: 01.01.1967

Авторы: Багров, Бондарев, Волгоградский, Макиенко, Ромадин, Славгородский

МПК: B23P 19/00

Метки: гусениц, сборки

...9 и двуплечего рычага10. Ограничитель хода 7 снабжен установленной в его корпусе 11 пинолью 12 с упором 1320 и конечным выключателем 14, имеющей возможность перемещаться в заданные фиксированные положения поворотом рукоятки (начертеже не показана).Работает линия следующим образом.25 Ползун транспортирующего устройства захватывает подготовленные для сборки тракииз магазина 4 и подает их к прессам 2 и 3 длязапрессовки расклепки пальца. После этойоперации траки гусеницы смещаются по на 30 правлению к наматывающему устройству,для чего его оправка 1 Б соединяется с передним (по ходу сборки) траком. Когда провисшая гусеничная лента нажимает на одно плечо рычага 9, то другое его плечо нажимает на конечный выключатель 1 б, включается...

Номер патента: 202788

Опубликовано: 01.01.1967

Авторы: Сиротин, Ситников

МПК: B23K 37/00, B23P 19/00

Метки: 202788

...к ее стенке и центрирующее приспособление в виде взаимодействую щих пар роликов, которые базируются на соответствующих поверхностях стенки и полки собираемой балки.Предлагаемый агрегат отличается от известных тем, что захваты устройства для удер жания стенки балки и сборочно-сварочные механизмы сварочного трактора установлены с возможностью перестановки по высоте, причем последние закреплены на суппорте, который может поворачиваться соответственно 20 кривизне полки около горизонтальной оси, перпендикулярной стенке. Такое выполнение предлагаемого агрегата обеспечивает возможность сборки и сварки 2 как прямолинейных, так и криволинейных балок. а криволинеином участке агрегат содержит устройство ния с помощью захватов 2 в неподвижном...

Номер патента: 205537

Опубликовано: 01.01.1967

Авторы: Васильев, Гнедов, Научно

МПК: B23P 15/06

Метки: колец, поршневых

...20, число которых соответствует числу рабочих позиций,Механизм фиксатора содержит подпружиненный штырь 21 и пневмоцилиндр 22,Механизм подачи колец на спекание выполнен в виде огнеупорного диска 28, скрепленного с валом 24. Привод вращательного движения механизма состоит из электродвигателя со встроенным редуктором 25, ременной передачи 2 б и конической пары 27. Движение подачи диска 28 в генератор осуществляется от пневмоцилиндра 28 через сферический переходник 29.Для укладки и спекания колец спрессованные кольца с автоматического пресса поступают на транспортер 1 и подаются на диск 10. Диск 10 непрерывно вращается и обеспечивает разворот каждого кольца на 90 относительно последующего. Лежащие на диске кольца посыпаются по торцу слоем...

Номер патента: 205538

Опубликовано: 01.01.1967

Авторы: Галицын, Изобретепи, Концов, Одесский, Ходзинский

МПК: B23P 15/06

Метки: 205538

...лец, содержащее толкат подающий пакеты колец о О ханизма через неподвижну щему инструменту, отлича целью повышения произв ботки путем осуществле процесса, устройство снаб 5 ной гильзой с кольцевым з внутренней поверхности, с тым соединением с непод перемещаемой механизмов вместе с пакетом колец в О струменту в период отхода, ре езы) и б, ильзы верхчного а ин нем по А. Р. ПикмантО, М. Концо Известны устройства для обработки поршневы колец, содержащие толкатель, периодически подающий пакеты колец от загрузочного механизма через неподвижную гильзу к инструменту.Предложенное устройство позволяет повысить производительность обработки путем осуществления непрерывного процесса. С этой целью оно снабжено дополнительной гильзой с кольцевым...

Номер патента: 206289

Опубликовано: 01.01.1967

Автор: Абрамов

МПК: B23P 19/08

Метки: винтов, пружиннымишайбами, сборки

...стенкой выреза диска, входит в отверстие шайбы, находящейся в вырезе лотка, и перемещает ее по наклонным направляющим.Кроме того, устройство снабжено накопителем 12 для шайб, установленным между вибробункером и склизом и состоящим из вертикального стержня, на который нанизываются шайбы, выходящие из вибробункера, и системы горизонтальных клещевых захватов 13, которые могут совершать периодическое возвратно-поступательное движение, осуществляя при этом разделение шайб при их перемещении вниз по стержню на группы, причем расстояние между последней парой захватов приблизительно равно толщине шайбы, что обеспечивает пошгучную выдачу шайб а склиз. В конце выводного склиза установлено винтозавертывающее устройство 14.Работает устройство...

Номер патента: 206421

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Даценко, Рас, Рачицкий, Хенин

МПК: B23P 19/00, B66C 17/00

Метки: балок, лролеткых, сборки

...и измерительными приспособлениями для линейного измерения параметроп балок.В предложенном устройстве в верхних частях порталов смонтированы силовые цили:дры, воздействующие иа концы балок пр: Их мсхаиическоп обработке, а на опорной плите Выполнен продольный паз, фиксирующий положение оалки относительно рельса грузовой тележки,12 лая КОИСтр,Кция ООССПСЧИВЗЕТ ИЗДСжу 10 работу коз 12 з)1 сст создания предВари Гсгьного обратного прогиба балок. На фиг. 1 изобра;ксио Оиисывас)Ос лстроСтво, Оощи 1 Вд, иа )иг, 2 - то жс, Вид сперсди; иа фиГ. 3 -- опорная плита устройства.Устро)ство содержит опорную плиту 1, несущую подви)кыс порталы 2, иа которых смонтированы силовыс цилиндры 3, созда:ощие прогпо пролетой балки. Вдоль пли гы...

Номер патента: 206537

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Иртлач, Комаровский, Конструкторско, Орро, Резников, Рогов

МПК: B23P 11/02

Метки: соединения

...внутренней - сжатия. температ щих одна тся от известяют в другую о соединенные у деформиро устраняя сбодо температу аметру и охаимер, предв ые трубы и длины.щим образо илиндры и ющими ввес - 2 мм, Мат меть коэфф больший, ч етени редмет из Способ соединения де в другую, путем их те ции, отличающийся тем ния предварительно на труб или подобных им ны, одну деталь вставл пом состоянии, после че подвергают пластическ например волочению, зазор, затем нагревают 1000"С, раздают по диа дящих однай деформатью получебислойныхлысой длиую в холодные деталимированию,сборочныйатуры 900 -лаждают,талеи, вхо мпературно , что, с це, пряженных изделий бо яют в друг го соединен ому дефор устраняя до темпер метру и ох им 1 вают тонкои дел ительным и соединяют...

Номер патента: 206538

Опубликовано: 01.01.1968

Авторы: Бондаренко, Гончаров, Губанов, Декусар, Епихин, Левченко, Найш, Попов, Тарасов, Шаинский

МПК: B21D 53/08, B23P 15/26, B23P 19/02 ...

Метки: автомат, пластин, полупакетов, радиаторов, сборки, секций

...состоит из конической пары 18 и кривошипно-шатунного механизма 19.От приводного вала посредством цепной передачи 20 движение передается через червячную пару 21 и звездочки 22 двум бесконечным втулочно-роликовым цепям 23, между которыми шарнирно закреплены насадные гребенки, Последние под действием пружин 24 и 25 (фиг. 3) откидываются.При вращении цепей гребенки встречают копир 26, периодически передвигающийся им навстречу. Копиру сообщает движение винтовая пара 27, которая приводится во вращение от приводного вала через мальтийский механизм 28, конические пары 29, 30 и вал 31, За один оборот приводного вала копир перемещается на величину, равную шагу между пластинами.Насадные гребенки, перемещаясь, захватывают досланную пластину...

Номер патента: 206619

Опубликовано: 01.01.1968

Авторы: Агеева, Браславский

МПК: B23P 9/02, C21D 7/04

Метки: выпукло-вогнутых, кругового, обкатки, поверхностей, профиля, роликами

...валов ролика ми, вращение которых осуществляется в плоскости, пересекающей плоскость осевого сечения детали под прямым или близким к прямому углом.Предлагается обкатывать выпукло-вогнутые поверхности игольчатыми роликами, вращающимися в плоскости, параллельной оси вращения обрабатываемой детали, а вращение детали использовать для круговой подачи об,катываемой поверхности.Благодаря такому составу движений обкатки появляется возможность использовать ролики малого диаметра, которые создают высокое контактное давление при малых рабочих усилиях за счет узких отпечатков, вытянутых в направлении круговой подачи.Вытянутые в направлении подачи отпечат. ки и возможность одновремсннои раооты нескольких роликов обеспечивают высокую...

Номер патента: 206969

Опубликовано: 01.01.1968

Авторы: Боткин, Синофеев

МПК: B23P 13/00

Метки: плоскостей

...подшков 2 в державке 3.Ролики 1 при обработке материалдействием сил трения поворачиваютсясвоих осей и, кроме того, принудительнмещаются по обрабатываемой поверхноГеометрию режущей части роликовследовательность проходов выбираютчтобы снимаемый слой материала, напучасток А, снятый первым роликом,сток Б, снятый очередным роликом, свался в процессе обработки в рулон.Ролики устанавливают на разнойот поверхности обрабатываемого матечтобы первый ролик срезал слой, адующие отделели его от материала. различных строганием, снимается обязательление слоя 5 ем скольаемую по- Указанные производить инстру а под вокруг о перетак,имер и уча кручи т повыситьдолговечамены треинструмен у и в ре- снимаемого ысоте иала оследмет изобретения абочий к но прив...

Номер патента: 206970

Опубликовано: 01.01.1968

Авторы: Боткин, Синофеев

МПК: B23P 13/00

Метки: головка, плоских, поверхностей, резцовая

...в торц и плоскости, отличаощаяся повышения производительно укреплена круговая держав положенные под углом к оси с различными по форме р и. плоских в шпиными реовой ратем, что, сти, на са, несу- оправки абочими Известна резцовая головка, содержащая оправку, связанную с приводом головки, и инструмент в виде вращающегося вокруг оправки резца, Последний во время обточки многократно перерезает снимаемый слой ма териала и имеет сравнительно небольшую стойкость из-за трения-скольжения по обрабатываемому материалу, Эти факторы отрицательно влияют также на,производительность обр а ботки. 10Известны также резцовые головки с роликами, связанными с приводом, однако они не позволяют удалять с материала наружный слой, не перерезая его.Предложенная...

Номер патента: 206992

Опубликовано: 01.01.1968

Автор: Губенко

МПК: B23P 19/027

Метки: букс, распрессовки

...к нему подвижными в радиальном направлении чугунными планкамипритирами 2 б, При отсутствии вращения шпинделя притиры прижаты к нему с помощью пружин. Шпиндель снабжен приводом для вращения и вертикального перемещения. В нерабочем положении шпиндель с притирами находится выше буксы и не препятствует ее горизонтальному перемещению.Механизм зачистки буксы закрыт кожухом в виде камеры с подъемными дверями (двери на чертеже не показаны). Подъем и опускание дверей камеры производится автоматически перед каждым перемещением рамы 11. Внутри камеры размещена система труб с соплами для подачи на буксу моющей жидкости (на чертеже трубы не показаны) . Для лучшей обмывки трубы с соплами выполнены качающимися в вертикальной плоскости от...

Номер патента: 207706

Опубликовано: 01.01.1968

Автор: Бобровников

МПК: B23P 11/02

Метки: входящих, другую, машин, неподвижного, одна, соединения

...де должна оединео внед(охлаж- соответИзвестен способ неподвижного соединения деталей машин путем обработки деталей холодом при различных низких температурах. Однако при обработке деталей при низких температурах пластичность и вязкость металлов меняется по-разному. В одном случае пластические свойства металлов снижаются, в другом остаются практически неизменными или даже повышаются,В предложенном способе впзуются обратимые изменениясвойств стали при температухола а. дСущность способа заключается в сл щем. На контактную поверхность охват мой детали в видс втулки механической боткой или накаткой наносят микрор прямоугольной формы, после чего сборк динения осущсствляется с охлаждением ли в жидком азоте. Глубина микрорелье должна...
