Гиндуллин

Номер патента: 1796330

Опубликовано: 23.02.1993

Автор: Гиндуллин

МПК: B21F 37/04

Метки: колец, проволоки

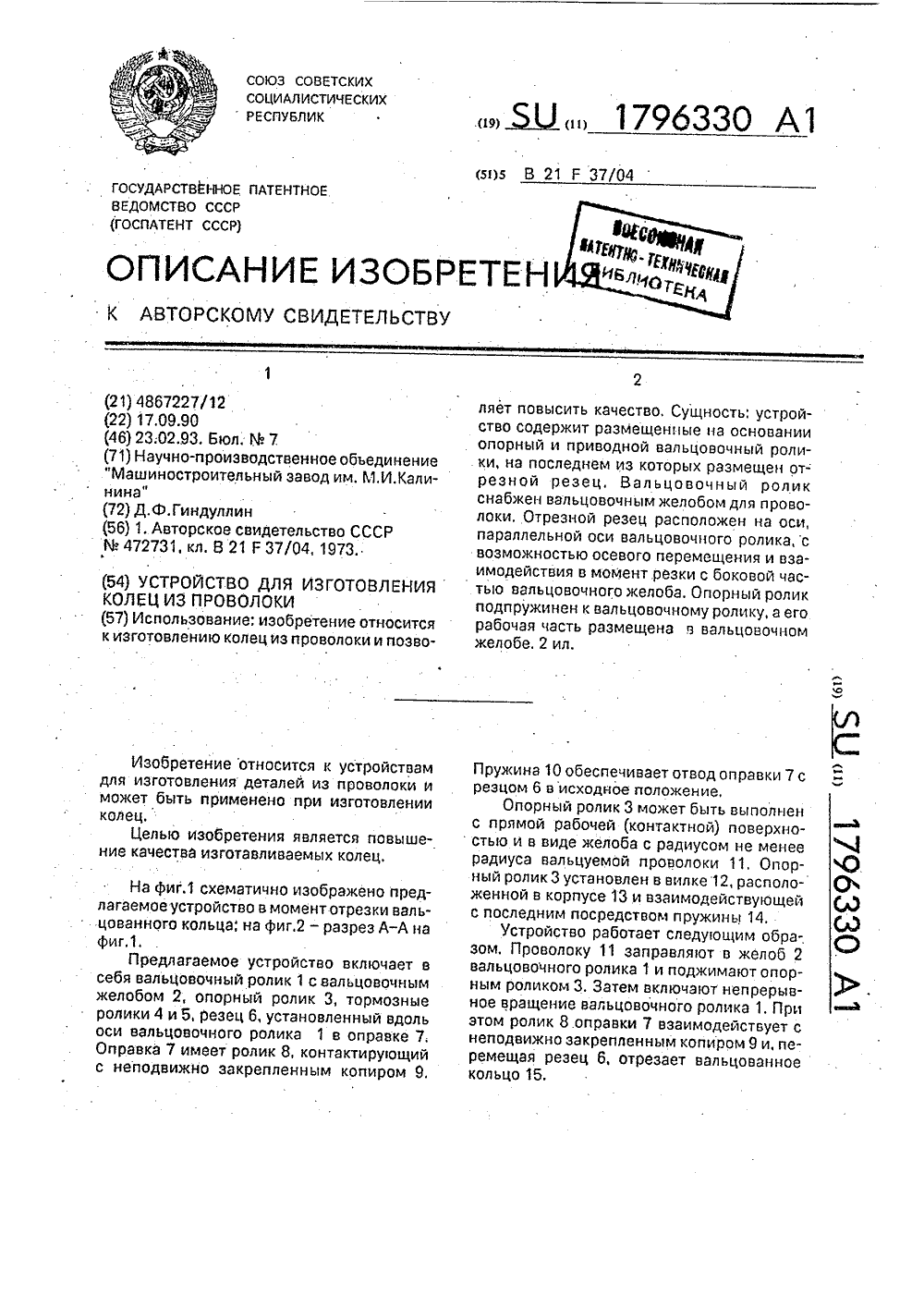

...оси вальцовочного ролика, с возможностью осевого перемещения и взаимодействия в момент. резки с боковой частью вальцовочного желоба, Опорный ролик подпружинен к вальцовочному ролику, а его рабочая часть размещена в вальцовочном желобе. 2 ил. а 10 обеспечивает отвод оправки 7 с 6 в исходное положение,орный ролик 3 может быть выполнен ой рабочей (контактной) поверхнов виде желоба с радиусом не менее а вальцуемой проволоки 11, Опорик 3 установлен в вилке 12, располов корпусе 13 и взаимодействующей дним посредством пружины 14.ройство работает следующим обрароволоку 11 заправляют в желоб 2 вочного ролика 1 и поджимают опор- ликом 3, Затем включают непрерывщение вальцовочного ролика 1, При лик 8.оправки 7 взаимодействует с ижно...

Номер патента: 1747055

Опубликовано: 15.07.1992

Автор: Гиндуллин

МПК: A61B 17/60

Метки: кисти, контрактур, лечения, межфаланговых, суставов, шина

...(Л лении в случае его закрепления на кисти 11 (Я больного обычным марлевым бинтом.Фиксирование ложемента 2 от смещения вдоль пальца больного осуществляется за счет намотки бинта до образования бандажей 14 и,15 толщиной 1-3 мм с обоих сторон ложемента 2 (фиг, 4-6). Ложементы 2 изготавливаются в виде комплекта колец с разными диаметрами под палец, например от 12 до 35 мм, а при установке шины на кисть больного необходимый диаметр ложемента 2 определяется методом подбора лечащим врачом.Диаметральный паз 16 на ложементе 2 с винтом 17 служит для закрепления спицы 18, проведенной через кость сустава кисти, 5 а реэьбовая втулка 19 - для разведения или сведения двух ложементов 2 в момент ввода (или вывода) спиц в диаметральные пазы 16...

Номер патента: 1746543

Опубликовано: 07.07.1992

Авторы: Берлина, Гиндуллин

МПК: G01R 19/04, H05F 3/00

Метки: амплитуды, железобетонной, молнии, опоре, регистрации

...30 мм.Устройство работает следующим образом.В рабочем режиме при протекании тока молнии по железобетонной опоре вокруг нее создается магнитное поле. Согласно закону Био-Савара-Дапласа напряженностьполя равна где 1 - амплитуда тока молнии, создающаяэто поле, А;а - расстояние между точкой измерениянапряженности поля (местом установкимагниторегистратора) и токопроводом (эквивалентной линией тока),Магниторегистраторы 1 и 2 (фиг.1), припротекании тока молнии по опоре намагничиваются, приобретая при этом остаточнуюнамагниченность В 1 и Вг. Измеренные всоответствии с известной методикой, значения В 1 и В гсоответственно равны 135 и 82.Используя кривую намагничивания (фиг,2),определяют величину напряженности в местах установки...

Номер патента: 1727830

Опубликовано: 23.04.1992

Автор: Гиндуллин

МПК: A61H 1/02

Метки: контрактур, пальцев, разработки, рук, суставов

...выполнения их головок, На свободном конце рычагов 23 установлены сменные ложементы 25 фаланг, положение этих ложементов регулируется гайками 26. Сменные ложементы 25 фаланг выполнены разных типоразмеров (например, диаметром под палец от 13 до 35 мм).На боковых стойках 2 расположен с возможностью вертикального перемещения кронштейн 27, несущий неподвижный штырь 28 со сменным прижимом 29, Верхняя часть 30 прижима 20 выполнена из эластичного материала например, из пористой резины), Вертикальное перемещение сменного прижима 29 (для кисти и отдельно для большого пальца руки) обеспечивается повосотом маховика 31, связанного с резьбовой тягой 32 кронштейна 27. На тяге 32 расположена пружина 33, обеспечивающая возврат прижима 29 в нижнее...

Номер патента: 1685648

Опубликовано: 23.10.1991

Автор: Гиндуллин

МПК: B23K 37/04, B23K 9/04

Метки: наплавки

...копир установлен с возможностью упругого отклонения от наплавляемого инструмента и расположен непосредственно в зоне наплавки, обеспечивается автоматическая наплавка по всей длине зуба и автоматический переход от одного зуба на другой, т.е, со станка снимается полностью наплавленый инструмент.Установка для наплавки работает следующим образом,В исходном положении вал 16 маховика 14 зафиксирован неподвижно тормозом 17. Муфта 10, неподвижно прикрепленная к валу барабана 11, отключена и обеспечивает свободное проворачивание вала муфты 9. Муфта 9 обеспечивает свободное проворачивание хвостовика "ершового" центра 8 против часовой стрелки (если смотреть со стороны маховика 14) и вращение эа одно целое при повороте по часовой стрелке. Муфта 20...

Номер патента: 1673107

Опубликовано: 30.08.1991

Автор: Гиндуллин

МПК: A61F 5/01

Метки: кисти, контрактур, межфаланговых, суставов, шина

...гайками 9, Сквозные окна 11 на основании 1 служат для его закрепления на кисти больного посредством ремней 12, а выступы 13 служат для фиксации основания 1 в продольном направлении в случае его закрепления на кисти больного обычным марлевым бинтом. Фиксирование ложемента 2 фаланги от смещения вдоль пальца больного осуществляют за счет намотки бинта до образования бандажей 14 и 15 толщиной 1 - 3 мм с обеих сторон ложе- мента 2 фаланги. Ложементы 2 фаланг изготавливают в виде комплекта колец с разными диаметрами под палец, например от 12 до 35 мм, а при установке шины на кисть больного необходимый размер ложе- мента 2 фаланги определяют методом подбора.Шину для лечения контрактур межфаланговых суставов кисти применяют следующим...

Номер патента: 1611569

Опубликовано: 07.12.1990

Автор: Гиндуллин

МПК: B22D 31/00

Метки: зажимное

...2 зажимного устройства зубчатым колесом 12 и шестерней 13, Режущий инструмент 14 (например, абразивный круг) посредством каретки 15 и направляющей 16 прикреплен к станине 1 станка.Зажимное устройство работает следующим образом.Захват 6 силовым механизмом 10 отводится н исходное (раскрытое) положение (иэображено пунктиром) Стеррой захват б зажимает стержень 4 модельного блока 5. После поворота модельного блока 5 на один полный оборотстанок отключается. Захват 6 отводится в исходное положение и обработанный модельный блок 5 снимают со станка. Устройство позволяет зажимать модельные блоки различных типоразмеров аи конфигураций. Вертикальное расположение модельного блока в зажимномустройстве, механизированный зажими сохранение...

Номер патента: 1597326

Опубликовано: 07.10.1990

Автор: Гиндуллин

МПК: B65D 88/54

Метки: контейнер, саморазгружающийся

...6 и расположенных на боковых стенках 7 челюстного затвора роликов 8 для взаимодействия с направляющей 6. Механизм по-, ворота передней стенки 5 может состоять из установленных на боковых стенках 2 корпуса 1 кронштейнов 9 с копирными пазами 10 и прикрепленных к передней стенке 5 корпуса 1 копирных роликов 11 для взаимодействия с пазами 10,Контейнер работает следующим образом.П ри включении приводов челюсти затвора начинают поворачиваться в противоположных направлениях, По мере поворота челюстей копирные ролики 8 входят в направляющие 6 и поворачивают боковые стенки 2 наружу на конструктивно выполненный угол 3 - 10, а копирные ролики 11, взаимодействуя с копирными пазами 10, поворачивают переднюю стенку 5 наружу.При окончательно...

Номер патента: 1590730

Опубликовано: 07.09.1990

Авторы: Гиндуллин, Горюнов, Такмовцев

МПК: F16C 32/06

Метки: вала, гидростатическая, опора

...9,Во время работы гидростатическойопоры вала рабочая жидкость от внешнего источника подается под давлениемв несущие камеры 4 через питатели 7и вытекает из подшипника через торцовые щели, создавая гидростатическийэффект. При вращении вала 10 часть 20рабочей жидкости совершает движениев окружном направлении, совпадающемс направлением вращения вала 10, обеспечивая при этом гидродинамическийэффект. В результате торможения потока, попадающего в несущую камеру 4при ударе о стенку, расположеннуюпротив вращения вала 10, происходитувеличение давления в пристеночномслое камеры 4, Кроме того, при пода- ЗОче рабочей жидкости через питатели7 в несущие камеры 4 происходит переход кинетической энергии струи в потенциальную прн ударе ее о поверхность...

Номер патента: 1584132

Опубликовано: 07.08.1990

Авторы: Гиндуллин, Есипенко

МПК: H05F 3/02

Метки: амплитуды, молнии, регистрации

...Ст.З,Устройство работает следующим образом.В рабочем режиме при протеканиитока молнии по вертикальному уголкуметаллической опоры вокруг него создается магнитное поле тока молнии.Магниторегистраторы 1 - 3, расположенные в магнитном поле, намагничи.ваются, приобретая при этом остаточную намагниченность В 0, В 02 и ВОЗ.0Измерение В каждого регистратора и0измерение напряженности магнитногополя в местах их установ:;и осуществляются в соответствии с известными методиками,Напряженность магнитного полясогласно закону Био - Савара - Лапласа однозначно зависит от амплитудыток;. опнии 1 , создающего это поле,ц Эи может быть представлено в виде14Н = -- А/см где а. - расстояниеф а.1 от магниторегистратора до эквивалентной линии тока, создающего...

Номер патента: 1564310

Опубликовано: 15.05.1990

Автор: Гиндуллин

МПК: E04G 21/12

Метки: арматурных, стержней, укладки, упоры, формы

...головки арматурного стержня455. Но расстояние между наружными поверхностями стержней 5 должно быть неменее диаметра штырей б и 7,На нижних осях 8 стоек 3 и 4 неподвижно установлены шестерни 9. Длятранспортировки укладчика 2 на заряд 50ку арматурными стержнями 5 он снабжен грузовыми скобами 10, Внутри основания 1 установлена рамка 11 спродольными тягами 12. Для каждогоряда стоек 3, 4 на тягах 12 закрепланы зубчатые рейки 13 для повороталевой стойки 4 и рейки 14 - правойстойки 3. Рамка 11 перемещается посредством штоков 15 силовых цилиндров 16. Кронштейны 17 служат для направления и поддержания штоков 15. На основании установлены два вертикальных пальца 18, служащих для базирования укладчика 2.Устройство для укладки...

Номер патента: 1471982

Опубликовано: 15.04.1989

Автор: Гиндуллин

МПК: A01F 25/00, B65B 25/04

Метки: емкости, загрузки, легкоповреждаемой, сельхозпродукцией

...7 с наружной стороны стоек 4 посредством регулируемых муфт 8 предель.ного момента. Регулируемая муфта 8имеет зуб 9, зафиксирована на оси 7шпонкой 10 с возможностью перемещения. Пружина 11, Фланец 12 и гайка 13поджимают регулируемую муфту 8 черезограничительную втулку 14 к зубчатойвтулке 15, укрепленной в стойке 4.Величина с зева поворотного козырька 6 должна быть не меньше наибольшего размера клубня, а угол наклоналотков Р соответствует углу естест-:овенного откоса, т,е. около 30 . Верхний лоток 5, а также (в случае необходимости) накопительные козырьки,выполняются с боковыми стенками 16.В верхнем (исходном) положении лнакопительный козырек 6 удерживается .зубом 9 муфты 8Устройство работает следующим образом,С ленточного транспортера 1...

Номер патента: 1440623

Опубликовано: 30.11.1988

Автор: Гиндуллин

МПК: B23C 3/04

Метки: вращения, тел

...схема реализации предложенного способа: нафиг, 2 - относительное положениефрезы и детали в начале и конце прохода фрезы (условно измененно положение); на фиг, 3 - вид А на фиг, 1,начальный момент обработки; :. нафиг, 4 - то же, конечный момент обработки.Обработку ведут следующим образом.Заготовку 1, например, параболоид ной формы устанавливают в приспособлении 2, которое имеет воэможностьповорота вокруг горизонтальной оси.Приспособление 2 размещают на столе3 поворотом вокруг вертикальной оси 3 цЕ. Обработку ведут фасонной фрезой 4.Радиус К кривизны рабочей части фреэы 4 равен радиусу наибольшего поперечного сечения заготовки 1. Ось,фреэы 4 скрещивают с осью заготовки 1, Вертикальная ось Е перпендику-лярна осям фрезы и детали,Обработку...

Номер патента: 1332437

Опубликовано: 23.08.1987

Автор: Гиндуллин

МПК: H01R 43/10

Метки: гибки, концах, петель, проводов, скрутки

...ос новация 2 шестерней 18 он связан с реечным приводом 19. Рейка 20 поддерживается и направляется роликами 21,На основании 2 закреплена неподвижная зажимная губка 22 со скосом 23, служащим для направления провода, и подвижная губка 24, зафиксированная от поворота пальцем 25. На контактной части подвижной губки 24 выполнена наклейка 26 из эластичного материала (например, полиуретан, жесткая резина и т.д,) . Подвижная губка 24 прижимается к неподвижной губке 22 под действием пружины 27, регулируемой 37 2резьбовым стаканом 28, а отводитсяприводом 29, закрепленным на основании 2 с помощью кронштейна 30Подвод электросигналов управления приводами 11 и 16 осуществляется черезкольца 31 или просто через соединительный жгут в процессе...

Номер патента: 1323326

Опубликовано: 15.07.1987

Автор: Гиндуллин

МПК: B23C 3/00, B23Q 3/00

Метки: кромок, обечаек, продольных

...рукава 7 и гибкой ленты 9 жестко прикреплен к консоли 2 посредством прижимного диска 10. Второй конец эластичного рукава 7 свободно расположен в отверстии станины 1 и соединен с пневмораспределителем (не показан), а втооой конец гибкой ленты 9 соединен с резьбовым штырем 11, который свободно расположен в отверстии станины 1 и взаимодействует, с последней посредством пружины 12 сжатия. Зона расположения резьбовых штырей 11 закрыта кожухом 13, Рычаги 14, установленные в кронштейнах 15, служат для зажима кромок обечайки 8 непосредственно у зоны Фрезерования, Рычаги 14 приводятся в движение гибкими рукавами 16 и 17 (подачей и отключением сжатого воздуха), Фрезерная головка 23326 24 имеет шпиндели 18 и 19 с концевымиФрез ами.Устройство...

Номер патента: 1266653

Опубликовано: 30.10.1986

Автор: Гиндуллин

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...6отливки 7.Плита пуансона 12 снабжена вставкой-ножом 13, расположенной поперекпитателя 14 и закрепленной болтамискалками 15.Вставка-нож 13 оформля-ет питатель 14 со стороны плоскостиразъема пресс-формы. Лезвие вставкиножа 13 выступает за линию разъемапресс-формы на величину 1, что обес.печивает местное ослабление питателя 14 (со стороны плоскости разъемапресс-формы) в зоне отделения отливки 7 от литника 4, Плита пуансона 12имеет скругленный (или наклонный)участок 16, обеспечивающий беспрепятственное отделение и удаление литника 4. Болты-скалки 15 имеют фрезерованные радиальные пазы 17 для установки вставки-ножа. В камере 18 прессования плиты матрицы 19 выполнено. окно 20 для заливки металла, Контртолкатель 8 со стороны...

Номер патента: 1247166

Опубликовано: 30.07.1986

Авторы: Гиндуллин, Каргаев, Плешаков

МПК: B23B 1/00

Метки: копиру, точения

...комитетапо делам изобретений и открытий 035, Москва, Ж, Раушская-.наб., д ное СССР роизводственно-полиграфическое предприятие, г.ужгород, ул.Проектная1247Изобретение относится к механичес кой обработке и может быть использовано при расточке внутренних фасонных поверхностей по копиру.Цель изобретения - снижение удар ных нагрузок при точении путем предварительной обработки по радиусу участков вращения и выхода резца из материала и последующего точения по копиру с изменением направления движе ния резца на этих участках,На фиг. 1 показана схема предварительной обработкиучастков врезания и выхода резца; на фиг. 2 - схема последующей обработки по копиру. 15Способ осуществляют следующим образом. 166 2Обрабатываемую деталь устанавливают...

Номер патента: 1177046

Опубликовано: 07.09.1985

Автор: Гиндуллин

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...6 оформляет питатель .7 со стороны плоскости разъема пресс-формы. Лезвие вставки-ножа 6 выступает эа линию разъема пресс-формы на величину 0, что обеспечивает местное ослаб. ление питателя 7 в зоне отделения отливки 9 от литника 10. Подвижная полуформа 1 имеет скругленный (или наклонный) участок 11, обеспечивающий беспрепятственное удаление отделенного от отливки 9 литника 10. Болты-скалки 8 имеют фрезерованные пазы 12 для установки вставки-ножа 6. В камере 4 прессования выполнено окно 13 для заливки металла.Пресс-форма для литья под давлением работает следующим образом. 77046 2Расплавленный металл заливаютв камеру 4 прессования через окно13 и включают перемещение поршня 5влево. При этом жидкий металл пол ностью заполняет...

Номер патента: 1121218

Опубликовано: 30.10.1984

Автор: Гиндуллин

МПК: B65H 17/36

Метки: вырубочному, листового, многослойного, настила, подачи, прессу

...которой расположена на поддерживающей и подающей платформах, имеет контактирующие с верхней ветвью бесконечной ленты опорные ролики, смонтированные в вертикальных кронштейнах, свободно установленных в направ 5 10 15 20 25 Зо ляющих станины по обе стороны от каретки и связанные с последней посредством гибких связей.Этим обеспечивается равномерное распределение веса настила по всей длине верхней ветви гибкой ленты и на ролики, следовательно, и незначительный прогиб настила, что не приводит к ощутимому сдвигу его слоев.На чертеже показано предлагаемое устройство для подачи многослойного настила к вырубочному прессу, вид сбоку (когда каретка находится в крайнем левом положении).Устройство состоит из станины 1 с направляющими 2, по...

Номер патента: 1112303

Опубликовано: 07.09.1984

Автор: Гиндуллин

МПК: G01R 19/04

Метки: компонента, крутизны, молнии, первого, регистрации, фронта

...максимальной крутизны фронтатока молнии, содержащее размещеннуюв магнитном поле токоспуска одновитковую проводящую рамку, в рассечку которой включен соленоид снамагничивающимся стержнем 12 2.Недостаток известного устройства - низкая точность регистрации.Установлено, что максимальнаякрутизна фронта тока молнии характерна для второго компонента токаи превышает крутизну фронта первогокомпонента, необходимую для расчетов грозозапщты линий электропередачи, в среднем в 3,3 раза. По принципу действия известное устройстворегистрирует именно максимальнуюкрутизну и, следовательно, характеризуется значительной погрешностью.Кроме того, при изменении знака кру"тизны тока молнии на противоположный в известном устройстве происходит размагничивание...

Номер патента: 1080862

Опубликовано: 23.03.1984

Автор: Гиндуллин

МПК: B02C 18/26

Метки: измельчения, металлической, стружки

...стружки проходит неразорванной (не измельченной) и наматывается на ротор, закрывая ножи.Возможность протаскивания неизмельченной стружки через зазор между ножами не гарантирует получение определенной длины дробления стружкииз вязких материалов (по действующему ГОСТУ 1639-78 длина не должнапревышать 100 мм) . Таким образом, 40известное устройство не надежно вработе.Цель изобретения -повышение надежности измельчения стружки из вязкого металла.45Поставленная цель достигается тем,что в устройстве для измельченияметаллической стружки, содержащеммеханизм подачи стружки, барабан свинтовыми ножами и взаимодействующую с ним подпружиненную планку срежущей частью, планка подпружинена н радиальном по отношению к ножевому барабану направлении, а...

Номер патента: 1058866

Опубликовано: 07.12.1983

Автор: Гиндуллин

МПК: B66C 1/02

Метки: вакуумный, захват

...что ведет кповреждению детали или к травме обслуживающего рабочего.Целью изобретения является повыЮшение надежности работы вакуумногозахвата.Поставленная цель достигаетсятем, что в вакуумном захвате, содержащем присосную камеру и Вакуумныйраспределительный кран, в полостикоторого смонтирован подвйжный штокс клапаном для сообщения камеры систочником вакуума и атмосферой,между полостью камеры и полостьюкрана установлена эластичная диафрагма с перепускными окнами, центральная часть которой выполненажесткой и посредством гибкой связисоединена с подвижным штоком.На чертежЕ схематично изображенпредлагаемый вакуумный захват.Вакуумный захват содержит присосную камеру 1 с обратным .клапаном 2, выполненным в Вйде эластич 1ной диаФрагмы...

Номер патента: 1047601

Опубликовано: 15.10.1983

Авторы: Гиндуллин, Плешаков, Соломоник

МПК: B23B 9/00

Метки: многошпиндельный, станок, токарный

...близости от каждого рабочего шпинделя 5 и на равном расстоянии 1 неподвижно закреплены вертикальные направляющие 6, форма которых может быть самой различной.На одном из суппортов 3 закреплен механизм вертикального хода, выполненный1 2в виде силового цилиндра 7 одностороннего действия с поршнем 8, возвратной пружиной 9, штоком 10 и передней крышкой 11.Шток 10 выполнен в виде шлицевого вала со стороны поршня 8 и в виде квадрата с 5нижнеи стороны, на котором посредством пальца 12 закреплен дополнительный резцедержатель 13 с резцом 14 для наружной обработки детали 15. Между штоком 10 и отверстием дополнительного резцедержа теля 13 имеется боковой зазор о, обеспечивающий его самоустановку относительно направляюшей 6 в радиальном к шпинделю 5...

Номер патента: 958122

Опубликовано: 15.09.1982

Автор: Гиндуллин

МПК: B29H 3/06

Метки: полимерного, полосового, резки

...Устройство для резки полосовогополимерного материала по авт. св,11 323286, о т л и ч а ю щ е е с ятем, что, с целью повышения надежности работы, передние кромки йожейбарабана выполнены со ступенькой,расположенной со стороны скосаопорной планки, причем ширина ступеньки не менее длины скоса опорнойпланки.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРИ 323286, кл. В 29 Н 3/06, 1969(прототип),3Устройство для резки полосовогополимерного материала содержит валбк 1 с дисковыми ножами 2, прижимной валок 3 с кольцевыми прорезями 4 под лезвия дисковых ножей 2 для продольной резки материала, ножевой барабан 5 с винтовыми ножами 6, взаимодействующими с опорной планкой 7 в процессе поперечной резки...

Номер патента: 939282

Опубликовано: 30.06.1982

Автор: Гиндуллин

МПК: B29H 3/06

Метки: полимерного, полосового, резки

...с источникомохлаждающей среды. Этим обеспечивается интенсивный отвод тепла от опорной планки и надежная работа устройства в целом.На фиг. 1 показано устройство,общий вид, на фиг. 2 - вид А нафиг. 1,Устройство для резки полосовогополимерного материала содержит валОк1 с дсовы ожами 2, прижимнойвалок 3 с кольцевыми прорезями 415 Формула изобретения Устройство для резки полосовогополимерного материала по авт. св.У 323286, о т л и ч а ю щ е е с я 20 тем, что, с целью повышения надеж-,ности в работе, опорная планка выполнена с полостью, соединенной систочником охлаждающей среды. разом, 25 Источники информации,Полосовая резина 8 питательнымпринятые во внимание при экспертизетранспортером 15 подается к валкам 1, Авторское...

Номер патента: 706200

Опубликовано: 30.12.1979

Автор: Гиндуллин

МПК: B23C 3/12

Метки: зачистки, сварных, швов

...при котором со сварного удаляют проплав с прямым аасентнв-те м 6- ехначесная 4 фЬЮФАНА, .44 иКФВЬ р 5.ЭйфЬФ 4 ю.Ы 4 йЦФфф и.обретения является повышение стки сварных швов.ся это тем, что зачистку свароизводят с независимым разрованием каждой стороны шва.4706200Дванезависимо-плавающих шпинделя В случае йревышения по длине" шва тольс"согласованными копирами 1 и 2 и режу- ко одной кромки зачистка шва будет произщими инструментами подводят один-на ле- водитьсятолько одной фрезой, находящейсявую сторону сварного шва (фиг. 2), другойвпереди,"еслйойа"копирует"нижнюю кром уна правую сторону сварного шва (фиг. 3) шва; еслиже впереди идущая фреза копидо полного контакта копиров с поверхностью рует верхйюю кромку шва, то она будетобечайки и...

Номер патента: 658639

Опубликовано: 25.04.1979

Авторы: Гиндуллин, Колесников

МПК: H01T 1/14

Метки: атмосферных, защиты, линий, перенапряжений, электропередач

...обойму 2. выполнены три прорези 3, радиальный угол между которыми равен 67,5, в эти прорези заложены разрушаемые (взрывающиеся) проволочки 4. Один конец проволочки закреплен винтами 5 на свободном конце стержня 1, другой - винтом 6 на обойме 2. Обойма крепится двумя винтами 7 к несущей конструкции 8, выполненной из металла (углового железа 25 х 25). В несущей конструкции, которая крепится на заземленных элементах опоры, предусмотрено прос. тейшее шарнирное соединение 9; способ крепления несущей конструкции 8 к элементам опоры выбран исходя из конструктивных особенностей опоры. Устройство крепится на опоре так, чтобы радиальное направление осей прорезей не пересекалось с проводами других фаз линий. Длина проволочек 4 и...

Номер патента: 632534

Опубликовано: 15.11.1978

Автор: Гиндуллин

МПК: B23P 19/00

Метки: сборки, шлангов

...расположены между насадкой силового органа и обжимной головкой, их усилие противодействует усилию обжима муфты. компактности устройства.Ыля этого центрнрующне пружины размещены в станине устройства, в связи счем усилие центрнруюших пружин способствует обжиму, в, следовательно, усилиесилового цилиндра может быть уменьшено,Нв фиг, 1 показано предлагаемоеустройство для сборки шлангов; на фиг. 2 обжимная головка, вертикальный разрез;на фиг. 3 - узел 1 нв фиг. 2,Устройство для сборки шлангов состоитиз станины 1, обжимной головки 2 и силового органа 3 с насадкой 4. Насадкапосредством тяг 5 и пружин 6 связана собжимной головкой, Пружины 6 расположены в гнездах станины 1, поэтому ихусилие не противодействует усилию обжатня муфты, что дает...

Номер патента: 576379

Опубликовано: 15.10.1977

Авторы: Гиндуллин, Плешаков

МПК: E06B 3/00

Метки: заполнение, проема, светового

...средой.Пространство между элементами 1 светопрозрачного ограждения разделено гибкой светопрозрачной пленкой 2 на смежные по 10 лостп. По периметру каждого светопрозрачного элемента со стороны гибкой светопрозрачной пленки выполнена проточка, образующая замкнутую полость. Полость одного из светопрозрачных элементов соединена с ка 15 налом 3 подвода цветной жидкости, а полость дргого - с каналом 4 подвода светопрозрачной среды. С обеих сторон гибкой светопрозрачной пленки установлены герметизирующие прокладки 5. Детали устройства20 расположены внутри рамок 6 и 7, которыезакреплены крепежными элементами 8.Прп подаче цвстной ясндкс стп по каналу 3пространство между элемснтамп светопроз 25 рачного ограждения заполняется ею, вытесняя...

Номер патента: 573313

Опубликовано: 25.09.1977

Автор: Гиндуллин

МПК: B23P 19/02

Метки: анкерных, гаек, подрезки, сборки

...и предназначенными для в ытал кива ни я собранной гайки. Устройство также снабжено смонтированным на столе 3 механизмом 8 фиксации положения приспособлений 4.Поворотный стол 3 приводится во вращение через зубчатый венец 9. На поворотном столе 3 над каждым приспособлением 4 жестко закреплен кронштейн 1 О, несущий пуансон 11, Ролик 12, закрепленный на пуансоне 11, взаимодействует с копиром 13, жестко закрепленным на крышке 14.Пуансон 11 подпружинен пружиной 15.Механизм 8 фиксации содержит колодку 16 взаимодействующую с толкателем 17, Толкатель 17 смонтирован на кронштейне 18, который через ролик 19 взаимодействует с копиром 20.Приспособление 4 для установки и обжатия ,колпачка 21 с гайкой 22 состоит из стакана 23, установленного в гнезде...
