Трансформатор

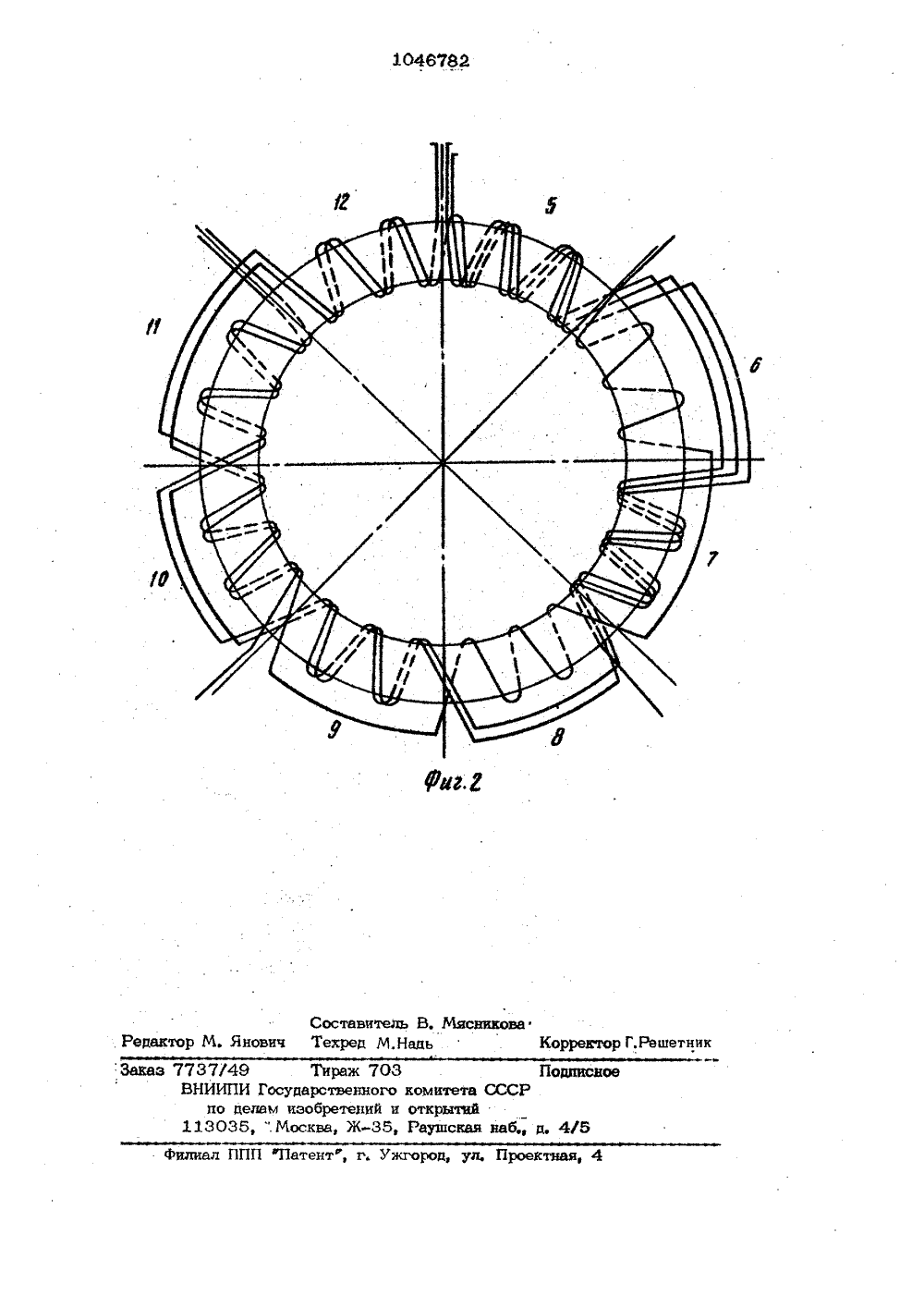

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК а) Н 01 Р 19/04 дОПИСАНИЕ ИЗОБРЕТЕНИЯ ЬСТВ К АВТОРСКОМУ СВ тельство СССР04, 1981.чник радио. ОСУДАРСТВЕНКЫЙ КОМИТЕТ СССРО ЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) ТРАНСФОРМАТОР, содержащий магнитопровод, секционированнуювторичную обмотку и секционированнуюпервичную обмотку, содержащую две полуобмотки, соединенные последовательно и согласно, точка соединения которыхимеет постоянный потенциал относительноземли, .о т л и ч а ю щ и й с я тем, что,с целью расширения функциональных воз -,801046782 А можностей путем снижения влияния емкости на входной импеданс при сохранениивысокой индуктивиости, он снабжен второй секционированной вторичной обмоткой,каждая обмотка разделена на четыре части, части первой перви пай полуобмоткиуложены на магнитопроводе с нромежутками, равными 1/8 длины магяитопровода, части второй первичной полуобмоткиуложены на других участках магнитопровода, первые две части первой вторичнойобмотки уложены совместно с третьейи четвертой частями первой первичнойполуобмотки, а третьяи четвертая частитой же обмотки уложены совместно с .первой и второй частями второй первичной Еполуобмотки, все части второй вторич 3 вйобмотки уложены совместно с соответствуюшнми частями второй первичной йэ . Слуобмотки.10467 Изобретение ожосиъж к электротехнике и вмчислщедьной технике и может быть применено в бортовой аппаратуре сбора и передачи информации.Известен трансформатор, содержащий магнитопровод, первичные и вторичные обмотки, разделенные на секции и уста новленные на тороидальном магнитопроводе. Магнитопровод такого трансформатора включает (2 + г 1 )тороидов (где 10О, 3., 2, 3, ), расположенных в виде прямоугольной матрицы, при этом все тороиды охвачены первичной и вторичной обмотками, на каждом тороиде распо ложены четыре секции каждой первичной 5 и вторичной обмоток, а секции, располо женные в месте соприкосновения двух смежных тороидов, охвагьгвают оба тороида С 3Такая конструкция технологически 20 сложна и имеет узкое применение, гак как для получения в такой конструкции необходимой емкости, пересчитанной к входу, все обмотки ее долхвы быть включены синфазно и одинаково относительно 25 нулевого потенциала, что исключает возможность, например, последовательного включения обмоток или возможность црименять обмотку с заземленным выводом при наличии обмоток, симметричных оч носительно нудевого потенциада.Известен трансформатор, содержащий магнитопровод, секционированную вторичную обмотку и секционированную первичную обмотку, содержащую две полу- обмотки, соединенные последовательно и согласно, точка соединения которых имеет постоянный потенциал относительно зем ли 23.Однако данная конструкция не может 40 быть применена в мудьтиплексных линиях связи, так как она не обеспечивает высокого входиого сопротивления или высокого импеданса со сгороны линии.45Бель изобретения - расширение функцнопальных возможностей трансформатора путем снижения влияния емкости на вход: ной импеданс при сохранении высокой индуктивн ости.Поставленная цель достигается тем,50 что трансформатор, имеющий магнитопровод, секцнонированную вторичную обмотку и секционированную первичную об-, мотку, содержацую две полуобмотки, соединенные последовательно и согласно, точка соединения которых имеет постоянный потенциал относительно земли, снабжен второй секционированной вторичной 82 3обмоткой, каждая обмотка разделена на четыре часги, часж первой первичной полуобмотки уложены на магнитопроводе с промежутками, равными 1/8 длины магнитопровода, первые две части первой вторичной обмотки уложены совместно с третьей и четвертой частями первой первичной полуобмотки, а третья и четвертая части той же обмотки уложены совместно с первой и второй частями первичной подуобмотки, все части второй вторичной обмотки уложены совместно с соответственными частями второй первичной поцуобмотки.На фиг. 3. изображена принципиальная электрическая схема предлагаемого трансфг рматора; на фиг. 2 - упрощенное изоб ражение трансформатора. Трансформатор имеет первичную обмотку, содержащую две полуобмотки 1 и 2(фиг. 1), соединенные последовательно и согласно, точка соединения которых имеет постоянный потенциал относительно земди,условно названные передающими, первуювторичную обмотку 3, условно названную обмоткой связи, и вторую вторичнуюобмотку 4 условно названную приемной,начало которой имеет Постоянный потенциал относительно земли. Каждая обмоткаразбита на четыре части е 1 1 2 1 31 ф; 2 22 23 24 с 31 32 ЗЭ3 ф 41 4 4 Э 44Обмотка 3 связи выполнена симмет-,ричной относитедьно виртуального нулевого потенциала. Наличие выводов обмоток с постоянными потенциалами (виртуальный и действительный) и последоватедьность соединения полуобмоток 3. и2 дают возможносчь разместить на чертеже обмотки так, чтобы схема быласимметрично относительно условного нулевого потенциала (УНП), Любая линия,параллельная УНП, пересекающая частиобмоток, характеуюзует те части обмоток,между которымищ О (например, межОду частями 2 ", , 4" и частями 2,3 4, 4 и т. д.). Все части обмоток 1,1, 2, 3 и 4 уложены на магнитопроводес промежутками, раипами 1/8 длинымагнитогровода. При этом части 1", 11 , . 1 ф первичной полуобмотки 1 уложены на магнитопроводе с промежутками,равными 1/8 длины магнитопровода на радиальных участках 6, 8, 10 и 12 (фиге 2), Чати 2 ", 22, 2 Э и 243 10467 обмотки Зрвжены совместно с участка .ми 1 З, 1 первой первичной полуобмот кн 1 - на радиальных участках 10 и 12 (фиг. 2) магнитопровода, части 3 ,и 34 (фиг. 1) первой вторичной обмотки3 уложены совместно с участками 2" и 2второй первичной.полуобмотки 2 нв радиальных участках 5 и 7 (фиг. 2) магнитопровода. Все част: 4 ", 4 , 4, 4 ф (фиг. 1) второй вторичной обмотки 4 10 уложены совместно с частями 2 1 2 23 4Э Э 2 и 24 второй первичной полуобмотки 2 на участках 5, 7, 9 и 11 (фиг. 2) маги итопровода.Предлагаемый трансформатор; рабо тает в двух режимах: в режиме передачи и режиме приема.При работе в режиме передачи начало обмотки 1 и конец обмотки 2 подключены через коммутатор (не показан) к 20 генератору. постоянного тока (не показан). Коммутатор осуществляет подачу тока попеременно ва начало обмотки 1 и конец обмотки 2 с частотой 1 мГц. При этом на У линии через обмотку 3 формиру-25 ется напряжение передаваемого сигнала, который также поступает на приемник через обмотку 4.Описанный режим работы не накладывает отмеченных выше требований на зоимпеданс трансформатора со стороны 82 4обмотки 3, так как мощность, передаваемая через транс:форматор, в этом режиме значительно (на несколько порядков) превышает мощнось потерь в трансформаторе. Кроме того, передающее устройство своим низким сопротивлением не может вызвать искажения сигнала в согласованной линии в ежиме передачи.При работе в режиме приема коммутатор отключает оба,вывода обмоток 1 и 2 от генератора тока. При этом обмотки ки 1 и 2 становятся паразитной нагрузкой. Сигнал из линии поступает на обмотку 3 и наводит ЭДС в обмотках 1, 2 и 4. В этом случае имеет существенную роль входное сопротивление, пересчитанное к обмотке 3. Параметры всех обмоток, пересчитая: ные к выводам обмотки 3, определяютВХТак как оп.санная выше укладка частей обмоток на магиитопроводе обеосШпечивает между ними - з О, то, пракатически, влияние межобмоточной емкости на 2 ав ней минимально, а влияние мжвитковой емкости сглажено секпнонированием, что дает возможность использовать трансформатор в мультиплексной линии связи.тель В. МясМ. Надь рректор Г.Решетник едак Подписн Заказ наб., д. 4 филиал ППП патент, г. Ужгород, ул. Прое 4 737/49 ТиНИИПИ Государствепо делам изобре13035 ",Москва ж 703нного комитета СССний и открытийЖ, Раушская
