Дмитрян

Стабилизирующий источник питания

Загрузка...

Номер патента: 1408433

Опубликовано: 07.07.1988

Автор: Дмитрян

МПК: G05F 1/59

Метки: источник, питания, стабилизирующий

...напряжение Пь,х ,стабилизатор 6 воспринимает напряжение Юх на выводах 10 и 11 как по 55вышенное и, отрабатывая его по цепиобратной связи, запирает свой регулирующий элемент. При уменьшении сетевого напряженияП ниже критического значения, т.епри Б с О ц, напряжение Б навыходе стабилизатора 5 начинает снижаться, поскольку последний выходитиз режима стабилизации. При Пюых т=Пеьи б ток нагрузки 12 начинает плавно перераспределяться между каналамивыпрямителей 2 и 3. При дальнейшемснижении 0 нагрузка 12 полностьюэапитывается по цепи канала от выпрямителя 3. При этом стабилизатор 6полностью отрабатывает сигнал ошибкина выводах 1 О и 11, а стабилизатор5 в работе источника питания не участвует.Стабилизатор 6 работает при Б ссП , т.е. в режиме...

Стабилизированный источник постоянного напряжения

Загрузка...

Номер патента: 1335963

Опубликовано: 07.09.1987

Автор: Дмитрян

МПК: G05F 1/573

Метки: источник, постоянного, стабилизированный

...схема,Указанные варианты не влияют на 40достижение цели и определяются требуемой точностью порога срабатывания шунта, дефицитностью радиоэлементов и другими факторами,,Стабилизированный источник пос чтоянного напряжения работает следующим образом.В диапазоне токов нагрузки от 0до 1 величина падения напряженияна датчике 18 недостаточна для открывания транзистора 17, и коммутатор14 электронного шунта 13 насыщен,так как в его базовую цепь поступаетток, заданный резистором 19, Приэтом все согласующие транзисторы 7-9регулирующего элемента 5 находятсяв зоне устойчивой работы во всем диапазоне изменения температур, чтообеспечивается прохождением токов 632смещения по цепям: "+" конденсатораЕС-фильтра 3, переходы коллекторэмиттер согласующих...

Многоканальный источник питания

Загрузка...

Номер патента: 1335960

Опубликовано: 07.09.1987

Авторы: Дмитрян, Жвал, Колюшкин, Суровский, Федоров

МПК: G05F 1/569

Метки: источник, многоканальный, питания

...б, а с выхода выпрямителя с наиболее энергоемким фильтром - к его сигнальному входу, С выхода инвертора 6 поступает сигнал, равный логической "1" на от - ключающие входы 4 силовых стабилизаторов 3 и отключающий вход 12 вспомогательного стабилизатора 9, Потребитель гарантированно обесточен по всем каналам до заряда наиболее энергоемкого Фильтра, По мере заряда последнего на вход логического элемента 6 иступне сцца принод 5 щий к снятию запрета ца нкпючецце силовых 3 и вспомогательно о 9 стабитизаторов напряжения, От последне о поступает напряжение питонця к логическому элемецтч 5.Прц отключении источника питания от сети ипи выходе из строя одного из каналов ца входе логического эпемецта 5 появляется хотя бы один сигнал, равный логическому...

Стабилизированный источник постоянного напряжения

Загрузка...

Номер патента: 1112355

Опубликовано: 07.09.1984

Авторы: Дмитрян, Струков

МПК: G05F 1/58

Метки: источник, постоянного, стабилизированный

...имеет средний вывод, подключенный к общей шине) и два симметричных вывода, соединенных с основным и вспомогательным выпрямителями, при этом выход основного выпрямителя, через фильтр подключен к питающему выводу силовой части стабилизатора. напряжения) а выход вспомогательного выпрямителя через С-фильтр подключен к питающему выводу схемы управления стабилизатора напряжения, введены делитель напряжения, подключенный параллельно С-фильтру, и транзистор, базой подключенный к среднему выводу указанного делителя напряжения, эмиттером - к выходу вспомогательного, а коллектором - к выходу основного выпрямителей.На чертеже представлена принципиальная электрическая схема стабилизированного источника постоянного напряжения.1112355 25 Составитель...

Импульсный стабилизатор напряжения с защитой от перегрузок по току

Загрузка...

Номер патента: 964610

Опубликовано: 07.10.1982

Авторы: Дмитрян, Колюшкин, Рубель

МПК: G05F 1/58

Метки: защитой, импульсный, перегрузок, стабилизатор, току

...Так как постоянная составляющая напряжения на дросселе 2 линейО но зависит от тока нагрузки 3 Н, то при увеличении 3 н до значенияЭч,щрастет напряжение нарезисторе 7, транзистор 8 запирается и подается управляющий сигнал на исполнительный элемент 9. В пределах изменения тока нагрузки от Зк ;до 3 , ЛСН заперт соб. ственным узлом токовой защиты,При Зь с Зн , сигнал, снимаемый с коллектора транзистора 8,достаточен для разблокировки узла токово 4 защиты ЛСН и последний входит в режим ста" билизации напряжения. Для гарантированного исключения одновременной работы стабилизаторов ЛСН настраивается35 на выходное напряжение несколько большее, чем выходное напряжение импульсного стабилизатора напряжения, но не выше верхнего значения...

Стабилизатор напряжения постоянного тока

Загрузка...

Номер патента: 957191

Опубликовано: 07.09.1982

Авторы: Дмитрян, Струков

МПК: G05F 1/58

Метки: постоянного, стабилизатор

...напряжения на диоде 10 и резисторе 11, первого делителя напряжения на резисторах 12 и 13, и первого усилительного транзистора 14, коллектор которого является выходом схемы контроля, Вход схемы контроля, т,е, входы источника опорного напряжения 10, 11 и делителя 55 напряжения 12, 13, является входом узла защиты и включен между первым и вторым входными выводами. В узел 1 4защиты входят также второй усилительный транзистор 15 с проводимостьюпротивоположной силовому, подключенный эмиттером к второму входномувыводу, базой - к коллекторму первого транзистора, а коллектором через второй делитель 16 напряжения нарезисторах 17 и 18 к эмиттеру транзистора 1 и два диода 19 и 20. Причем первый 19 и второй 20 диоды одноименными электродами...

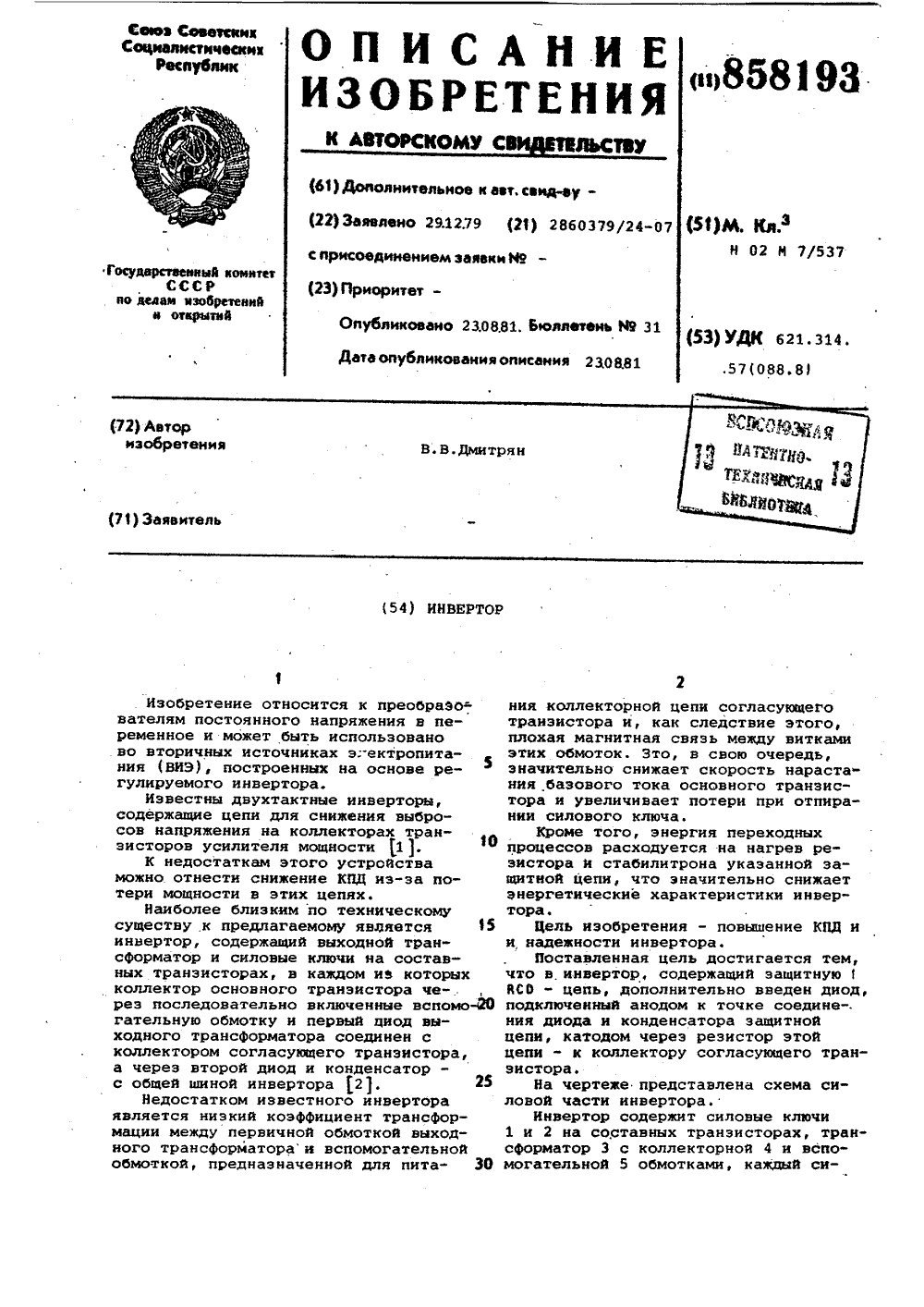

Инвертор

Загрузка...

Номер патента: 858193

Опубликовано: 23.08.1981

Автор: Дмитрян

МПК: H02M 7/537

Метки: инвертор

...б. Средняя точка первичных обмоток 4 трансФорматора 3 и общая шина 16 подключены к входным зажимам 17, а выходная обмотка 18 - к выходным зажимам 19.Инвертор работает следующим обра" зом.15При поступлении отпирающего сигнала в базу согласующего транзистора 7 оба транзистора силового ключа отпираются, к коллекторной обмотке 4 прикладывается напряжение источника пи- Ю тания. Во вспмогательной обмотке 5 наводится ЭДС, являющаяся источником питания коллекторной цепи согласующего транзистора 7,.Использованиесос-, тавного транзистора, а также питание эя его согласующего транзистора 7 от вспомогательного низковольтного источника способствует оптимизации электрических характеристик инвертора.При поступлении запирающего сиг-нала в базу...

Стабилизатор напряжения постоянного тока

Загрузка...

Номер патента: 750453

Опубликовано: 23.07.1980

Авторы: Гольдинер, Дмитрян

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...переход транзистора 9 на общую шину, Напряжениеперераспределяется между коллекторнымпереходом транзистора 9, высокоомнымрезистором 8 и параллельно соединенными для этого режима резистором 4 иопорным элементом 5. При этом ток,ответвляющпйся в транзистор 2, будетнастолько мал, что последний будет гарантированно заперт. Так как коллектортранзистора 2 связан с транзистором 1непосредственно, то последний тоже надежно заперт, Остаточный ток короткогозамыкания определяется номиналом сопротивления верхнего плеча делителя 7 икоэффициентом усиления транзистора 9 ине проходит через транзистср 1, Такимобразом, транзистору 1 в режиме короткого замыкания на выходе не утрожаетперегрузка. При устранении причины короткого замыкания на выходе...

Стабилизатор напряжения постоянного тока

Загрузка...

Номер патента: 678480

Опубликовано: 05.08.1979

Авторы: Гольдинер, Дмитрян

МПК: G05F 1/58

Метки: постоянного, стабилизатор

...транзистора токостабилизирующего элемента.На чертеже представлена принципиальная схема стабилизатора напряжения постоянного тока. Стабилизатор содержит последовательный составной регулирующий элемент 1 на проходном транзисторе 2,который подключен к основйому источнику постоянного напряжения, а согласующие транзисторы 3, 4 - к вспомогательному, токостабилизирующий элемент 5 на транзисторе 6 и токозадающем резисторе 7 подключен параллельно переходу коллектор-база наименеемощного согласующего транзистора 4,усилитель постоянного тока 8 выходом.подключен ко входу регулирующегоэлемента 1, Защитная цепь содержитдиод 9, резисторы 10 и 11, транзистор 12 и делитель напряжения 13 нарезисторах 14 и 15. Транзистор 12базой. подсоединен к средней...

Резервированный источник питания постоянного напряжения

Загрузка...

Номер патента: 669342

Опубликовано: 25.06.1979

Авторы: Дмитрян, Лейко

МПК: G05F 1/56

Метки: источник, питания, постоянного, резервированный

...Форл)а)а изг)бретеная 20 напряжения с регулирукпсим элементом нд прхс пом 4 и согласукщих 5, 6 трднзистНх и р зис"грдх 7, 8, 9 и рдзвязывсюций диод0 ) .Ок сигнализации 11, содержащий тр нзис гр 12, диод 13, ре:истор 14 и исполнительный элемент 5. Исто пик питания работает следуюцсим обрсзом.Когда напряжение питания поступает к нагрузке н осовному каналу и стабилизатор резервного канала заперт по цепи об)атной св 51 зи, диод 10 и Одзовый перехсд транзистора 4 находятся под обратным напряжением. Транзистор 2 также заперт, и исполнительньй элемент 15 блока сигнали:яции 11 обесточен. Когда же напряжеше питания поступает к нагрузке по резервнок 11 п)1 у, о уже и)и весьма малых ока нсгр зки и базовом переходе прохо.ио о грнзистора 4 и...

Резервированный источник питания постоянного напряжения

Загрузка...

Номер патента: 631905

Опубликовано: 05.11.1978

Авторы: Дмитрян, Лейко

МПК: G05F 1/56

Метки: источник, питания, постоянного, резервированный

...причем вспомогательный источник 2 соединен со входом стабилизатора3 через вспомогательный компенсационныйстабилизатор 6, а выход органа контролянапрякения 5 - с управляющим входомвспомогательного стабилизатора 6. 5Источник питания работает следующимобразом,При напряжении основного источника 13большем значения 11 напряжение навыходе вспомогательного стабилизатора 6велико настолько, что последний заперт, инагрузка питается от основного источника 1,Как только напряжение 11 становитсяменьше значения 1.1 включается вспомогательный стабилизатор 6. При этом в некоторой зоне напряжений, меньших значения11 ток нагрузки распределяется междуисточниками 1 и 2, 1 ак как отсутствие электрического ключа в цепи между вспомогательным источником 2 и...
