Шеметилло

Номер патента: 1601508

Опубликовано: 23.10.1990

Авторы: Дубровская, Сегалович, Шелохнев, Шеметилло

МПК: G01B 5/08

Метки: винтовой, измерений, линии, подъема, угла

...осевой пружинный прижим 4, линей- ный преобразователь 5, соединенный с измерительным наконечником 6, ус- тановленным на каретке 7 с воэможностью перемещения с ней вдоль оси изделия, и угловой преобразователь 8, выполненный, например, в виде импульсного фотоэлектрического преобра 160150815 Ьвт 8 К=- -30 зователя круговых перемещений ПИКП 2-2 ФИзмерение предлагаемьв способом осуществляют следующим образом,Изделие 9 (например, плунжер) с отсечной кромкой а, угол подъема Которой требуется определить, устанавливают цилиндрической поверхностью б .на базовые поверхности в роликов опор 1, упирая его торцом в упор 2, ,прижимают изделие 9 прижимами 3 и 4 И вращают его. При этом преобразователем 5 Фиксируют сигнал взаимного смещения Ь в вдоль оси...

Номер патента: 1534291

Опубликовано: 07.01.1990

Авторы: Дубровская, Зарецкий, Сегалович, Шеметилло

МПК: G01B 5/24

Метки: отверстий, отклонений, прямолинейности, цилиндрических

...6 и 7 в оправке 1, второе плечо рычага 8 соединено с преобразователем 11 перемещения и механизмом 12 создания измерительного усилия, выполненнь 1 м реверсивным в виде пружины 13, создающей измерительное усилие на первом наконечнике 9, и механизма 14 реверсирования измерительного усилия, выполненного, например, в виде элекромагнита 15 и пружины 16, жесткость которой выбрана так, чтобы скомпенсировать усилие пружины 13 на первом наконечнике 9, соз- датЬ равное ему усилие на втором наконечнике 10; устройство снабжено также приводом 17 измеряемого изделия 18.Устройство работает следующим образом.Измеряемое изделие 18 с цилиндрическим отверстием, непрямолинейность которого необходимо измерить, устанавливают на опоры 2 и 3 оправки 1...

Номер патента: 1527471

Опубликовано: 07.12.1989

Авторы: Вайханский, Газдиев, Гольдфарб, Зарецкий, Колосков, Любомиров, Ляховицкая, Ниский, Панин, Сегалович, Суровикин, Тарасов, Терехович, Черников, Шеметилло

МПК: G01B 5/00

Метки: автоматическая, линия, операций, технологических

...и преобразователями 32, связанными с упомянутыми измерительными рычагами. В состав станции могут входить вспомогательные устройства 33 и 34, для вращения детали, арретирования и т.п., также снабженные программно управляемыми приводами. 71 6Вспомогательные устройства могутсодержаться и в секциях транспортной системы (фиг, 3), В представленной на этом чертеже секции содержится второй программно управляемыйпривод 35 установки на измерительную позицию образцовой детали 36.СтРуктура средств управления автоматической линией представлена нафиг, 4. Структурные блоки на этойсхеме обозначены следуюшими позициями: устройство 32 управления верхнего уровня (УУВУ), устройство 38управления нижнего уровня (УУНУ)(в ссстав автоматической линии входит...

Номер патента: 1445944

Опубликовано: 23.12.1988

Авторы: Дубровская, Зарецкий, Сегалович, Шеметилло

МПК: B25J 11/00, B25J 9/00

Метки: манипулятор

...элемента 19 огибает ролики 13, 18 и 14, а затем ролики 9 и 20 натяжного устройства б и ролик 10. Гибкий элемент 19 охватывает шкив 5. От основания 1 до шкива 5 обе ветви гибкого элемента имеют участки, параллельные направляющим 2 и 15,Манипулятор работает следующим образом. Прн включении двигателя 4 вращение шкива 5 заставляет одну из ветвей гибкого элемента 19 удлиняться, а другую, соответственно, укорачиваться. Возникающие при этом усилия перемещают рабочий орган 16 по направляющим 15. При этом длины горизонтальных участков ветвей гибкого элемента 19 остаются неизменными, а рабочий орган перемещается к верхней нли к нижней ветви в зависимости от направления вращения двигателя 4. Перемещение каретки 3 по направляющим 2 не приводит к...

Номер патента: 1423913

Опубликовано: 15.09.1988

Авторы: Дубровская, Павлишина, Панин, Сегалович, Шелохнев, Шеметилло

МПК: G01B 5/00

Метки: линейных, размеров

...отмечаются двумяиндуктивными датчиками 4 и 5, подключенными к электронному блоку 7. 1 ил. 2обозначены полюсные наконечники только одного электр омаг ни та), Управляемые магниты размещены так, что каждая из сторон прямоугольной обмоткиразмещена между полюсными наконечниками одного из электромагнитов. Обмотки управляемых магнитов также соединены с блоком 9 управления,Предельное отклонение измерительного рычага регламентировано кольцевым ограничителем 17, Для уменьшениявлияния инерционных сил центр двухстепенного шарнира 1 совмещен с центром масс измерительного рычага.Устройство работает следующим образом.Измерительный наконечник вводятв контролируемый объект, как правилоотверстие малого диаметра, подают токв прямоугольную обмотку и...

Номер патента: 1399060

Опубликовано: 30.05.1988

Авторы: Дубровская, Зарецкий, Сегалович, Шеметилло

МПК: B23Q 5/00

Метки: привод, шаговый

...гидроили пневмоцилиндром и т.п.). Толка тель 4 может перемещаться по нормали к оси 00 гибкого элемента 3 на определенную величину Б, В приводах для линейного перемещения ведомое звено 2 представляет собой каретку, установленную ца направляющие, параллельные оси гибкого элемента, В приводах для углового перемещения ведомое звено 2 представляет барабан (шкив),установленный с возможностью вращения относительно основания 1, Привод может быть выполнен с дополнительными двумя упорами 6, установленными с возможностью контактирования с гибким элементом 3 со стороны, противоположной толкателю 4 симметрично45 последнему, при этом количество толкателей 3 с упорами 6 может быть установлено любым, а ца последних могут быть установлены...

Номер патента: 1307216

Опубликовано: 30.04.1987

Авторы: Дубровская, Зарецкий, Сегалович, Шеметилло

МПК: G01B 5/00

Метки: геометрических, корпуса, параметров, распылителя

...базирования, выполненным в видеполой оправки 3 с четырьмя баэирующими площадками, расположенными попарно в двух перпендикулярных осисечениях, Для вращения корпуса распылителя предусмотрен круглый ремешок4, приводимый в движение электродвигателем (на чертеже не показан). Наосновании размещена каретка 5, подвижная в направлении оси полой оправки.Каретка снабжена датчиком 6 перемещения, На каретке с помощью двухосного(карданного) шарнира закреплен кача 30ющийся упор 7, проходящий внутри полой оправки 3 (шарниры 8 и 9 качающегося упора). Датчик 10 угловыхперемещений качающегося упора 7 установлен за шарниром 9 и измеряет поэтому одну компоненту качания рычага,Качающийся упор 7 выполнен полым,внутри качающегося упора размещеныпоследовательно...

Номер патента: 1283012

Опубликовано: 15.01.1987

Авторы: Андреев, Байханский, Бененсон, Королев, Панин, Сегалович, Шеметилло

МПК: B23P 19/04

Метки: двигателей, дизельных, распылителя, сборки, форсунок

...ее запирающего конуса д; Составитель В. ВоскобойниковаТехред И.Попович Корректор А. Обручар Редактор Т. Парфенова Заказ 7337/10 Тираж 972 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раущская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 туры.Целью изобретения является повышение качества сборки за счет обеспечения минимального допуска на величину хода иглы распылителя.На чертеже показан распылитель, общий вид.Распылитель состоит иэ иглы 1 и корпуса 2. Перед сборкой измеряют диаметральные размеры рабочих поверхностей иглы 1 и корпуса 2, а также линейный размер от уплотнительного торца 3 корпуса до расчетного сечения его запирающего конуса Ь....

Номер патента: 1246308

Опубликовано: 23.07.1986

Авторы: Ильин, Котченко, Ланцман, Сегалович, Шеметилло

МПК: H02P 1/42

Метки: асинхронным, конденсаторным, электродвигателем

...ориентируется в фиксированном положении.Вращающий момент отсутствует,Действие внешних сил, стремящихсяизменить положение ротора, приводитк появлению тормозного электромагнитного момента (фиг. 3). 4При подаче на управляющие входы 10-13 кодовой комбинации 1111 на выходах 15-16 формируются сигналы, повторяющие синхронизирующий сигнал на входе 14. На обмотки 2 и 3 подается однополупериодное напряжение одинаковой фазы. Вращение в условном направлении вправо с максимальной скоростью (режим 28, фиг, 2).Реализуется подачей на управляющие входы 10-13 любой из кодовых комбинаций 0001, 0101. На выходах 15 и 16 формируются сигналы логической единицы и нуля соответственно, оптотиристор 7 открывается, а оптотиристор 8 закрыт. Диодный мост 5...

Номер патента: 1096488

Опубликовано: 07.06.1984

Авторы: Андреев, Белкина, Вайханский, Королев, Панин, Сегалович, Шеметилло

МПК: G01B 5/08

Метки: параметров, размерных, цилиндрических

...прибором, идентиФицируат одну из хорд измеренного сечения с отображением той же хорды на кругло- грамме, и по отклонениям отображений размерных параметров от отображения идентифицированной хорды вычисляют искомые значения размерных параметров, Идентификацио измеренной хорды и ее отображения выполняют с помощью разметки направления диаметрального и двух радиальных измерений Г 2 3,5 1 О 15 20 25 ЗО 35 40 45 50 2Недостатками известного способаявлгпотся снижение производительности,вызванное необходимостью разметки направлений, и недостаточная точностьизмерений в тех случаях, когда идентифицированная хорда. пересекает контур сечения на крутоспадающих (крутовоэрастающих) участках. Б этом случае даже малая ошибка...

Номер патента: 1087767

Опубликовано: 23.04.1984

Авторы: Белкина, Вайханский, Зарецкий, Колосков, Панин, Сегалович, Сорочкин, Страдов, Тененбаум, Терехович, Шавер, Шеметилло

МПК: G01B 7/02

Метки: амплитудных, измерений

...обнуления памяти. Блок регистрации числа засвеченных фотоприемников вын в виде параллельных вет вей резисторов, подключенных к каждому из элементов памяти, и измерителя суммарного тока протекающего через все резисторы 21 .Известное устройство не имеет35 погрешности обратного хода, однако его точность заметно снижается при увеличении числа засвеченных фотоприемников вследствие несовершенств аналоговых сумматоров. Кроме того, 40 аналоговые сумматоры имеют низкое быстродействие, что снижает производительность средств измерения, оснащенных такими устройствами.145 рации числа засвеченных фотоприемни"ков выполнен в виде счетчика импульсов., соединенного счетным входом по схеме ИЛИ со всеми формирователями импульсов,На чертеже представлено...

Номер патента: 1000819

Опубликовано: 28.02.1983

Авторы: Зарецкий, Зеленихин, Злотников, Ланцман, Панин, Пафомова, Сегалович, Шеметилло

МПК: G01M 13/00

Метки: отверстий, расположения, распылителя, сопловых, углового, форсунки

...форсуки,заклнчаюшемуся в том, что и вцурашкии полость распылителя под давлением подводятиспытательную жидкость и со стороны егонаружной поверхности измеряют угол откло.пения струй от продолжения оси распылите.ня, одновременно с подводом испытательнойжидкости во внутреннюк полость распылителяосуществляют подсветку его внутренней полости и измерение угла отклонения струйпроизводят по отклонению светового пятнаот продолжения оси распылителя при помощи фотоэлектрического приемника. Способ осуществляют следующим образом.Во внутреннюю полость распылителя под давлением подводят испытательную жидкость. Одновременно с подводом испытательной жил. кости осуществляют подсветку внутренней полости распылителя. Свет но струям раснрост. рзняется...

Номер патента: 976287

Опубликовано: 23.11.1982

Авторы: Аляпышев, Бахтиаров, Вайханский, Дубровская, Зарецкий, Панин, Подольный, Сегалович, Шеметилло, Ярков

МПК: G01B 5/20

Метки: величины, износа, пар, плунжерных

...необходимойточности измерения, 3 97628Целью изобретения является упро"щение способа и снижение его трудоемкости,Поставленная цель достигаетсятем, что согласно способу определения величины износа плунжерных пар,состоящих из втулки и плунжера, заключающемся в том, что плунжер базируют в образцовм кольце, поворачивают его в этом кольце и измеряют 10положение плунжера относительно об",разцового кольца, в качестве образцового кольца используют втулку плунжерной пары,На чертеже схематично представле- зно устройство, реализующее предложенный способ.Плунжерную пару, состоящую из плунжера 1 и втулки 2 в собранном видеустанавливают на призматические опоры 3. Во впускное отверстие втулкивводят направляющую оправку 4, фиксируя тем самым втулку...

Номер патента: 947853

Опубликовано: 30.07.1982

Авторы: Вайханский, Зарецкий, Колосков, Панин, Сегалович, Терехович, Шеметилло

МПК: G06F 7/04

Метки: чисел, экстремальных

...параллельном коде с временем изменения числовых значений боль шим,чем время срабатывания линии. задержки и время срабатывания цифровых логических элементов. Поступившее на вход 1 число подается на элемент 2 задержки и одновременно на 10 поразрядный узел 3 сравнения. В схеме сравнения поступившее число сравнивается с числом, в данный момент записанным в элемент 4 памяти. Если это число оказывается больше числа, 15 записанного в элемент памяти, при условии выделения максимального значения, на выходе поразрядного узла сравнения формируется сигнал, разрешающий запись в элемент памяти. К,моменту Формирования этого сигнала поступившее число проходит линию задержки и переписывается в элемент памяти. Если на входе 1 информация не меняется, то...

Номер патента: 894334

Опубликовано: 30.12.1981

Авторы: Вайханский, Дубровская, Зарецкий, Колосков, Королев, Любомиров, Ниский, Панин, Сегалович, Суровикин, Терехович, Черников, Шеметилло

МПК: B07C 5/04, B65G 1/00

Метки: комплектования, селективного

...на фиг. 2 - деталь вгнезде, охваченном соленоидом.Устройство содержит (Фиг.1) узелзагрузки, кинематически связанныес ним измерительную станцию 2, транЗ 0 спортный узел 3, накопительный блок4, блок 5 управления, подключенныйк измерительной станции и транспортному узлу. Исполнительный блок выполнен в виде матрицы в х и индивидуальных секций, каждая из которыхпредставляет собой гнездо 6 (Фиг.2)охваченное соленоидом 7 (Фиг.1 и 2)Каждый соленоид имеет два крайнихвывода 8 и 9 и один промежуточныйвывод 10. Выводы соленоидов соединены с соответствующими выводами10групп выводов блока 5 управления.Устройство работает следующимобразом.Из узла 1 загрузки деталь попадает на измерительную станцию 2,гдепроисходит измерение...

Номер патента: 773433

Опубликовано: 23.10.1980

Авторы: Вайханский, Зарецкий, Любомиров, Панин, Сегалович, Шеметилло

МПК: G01D 5/28

Метки: измерительный, фотоэлектрический

...одним общим входомс коллекторами всех Фотопотенциометров через диодные ключи, причем регистратор, выполненный в виде цифрового указателя, также разделен на 20две части, каждая иэ которых связанас одной из частей дешифратора.На чертеже изображена схема фотоэлектрического измерительного преобразователя. 2Преобразователь содержит линейкуфотопотенциометров 1, установленныхс определенным шагом, Резистивныечасти 2 всех фотопотенциометров подключены к общему источнику питаниячерез подгоночные резисторы 3, а коллектор 4 каждого Фотопотенциометрасоединен с индивидуальным входом преобразователя 5 позиционного кода вцифровой и параллельно через диодныйключ б с общим входом преобразователя 7 "аналог-цифра".Преобразователи 5 и 7 связаны...

Номер патента: 750254

Опубликовано: 23.07.1980

Авторы: Зарецкий, Любомиров, Панин, Сегалович, Тарасов, Тененбаум, Шавер, Шеметилло

МПК: G01B 5/12

Метки: отверстий, параметров, размерных

...двумя контактными наконечниками,а второй контактный наконечник измерителя взаимодействует с базирующейоправкой близ неподвижных измерительных наконечников.На чертеже схематически изображено данное устройство,Оно содержит основание 1, с которым жестко скреплена базирующая оправка 2, несущая измерительный наконечник 3, который может быть двух750254 формула изобретения Составитель В. Романовина Техред Ж,Кастелевич Корректор Г.Назарова ктор И. каз 4456/1511 Тираж 801 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий3035 Москва ЖРаушская иаб. д, 4 5лиал ППП "Патент", г. Ужгород, Ул. Проектная 4.точечным для обеспечения центрирования контролируемого объекта. Второй измерительный наконечник 4 размещен на...

Номер патента: 664021

Опубликовано: 25.05.1979

Авторы: Зарецкий, Любомиров, Панин, Сегалович, Шемелилло, Шеметилло

МПК: G01B 11/12

Метки: отверстий

...Другое плечоэтого рычага соединено с подвижнойойоРой промежуточным элементом регулйруемой длины, например винтом 12,Измерительные рычаги 1 подпружиненымежду собой пружиной 13, а пружина14 связывает подвижную опору 3 с корпусом,Устройство работает следующим образом,Измерительные рычаги 1,"введенные1в отверстие контролируемой детали 4 20под действием пружины 13 прижимаютсясвоими наконечниками к ее внутренней .- поверхности, Изменение положения этихрычагов относительно исходного, выставленного с помощью кольцевогб калибра (иа чертеже не показан), обус- .лавливает поворот зеркальца пружинноолтическогб преобразователя 5 и перемещение светового индекса 7 по шкале 8. Начальное положение световогоиндекса устанавливается поворотом регулируемого...

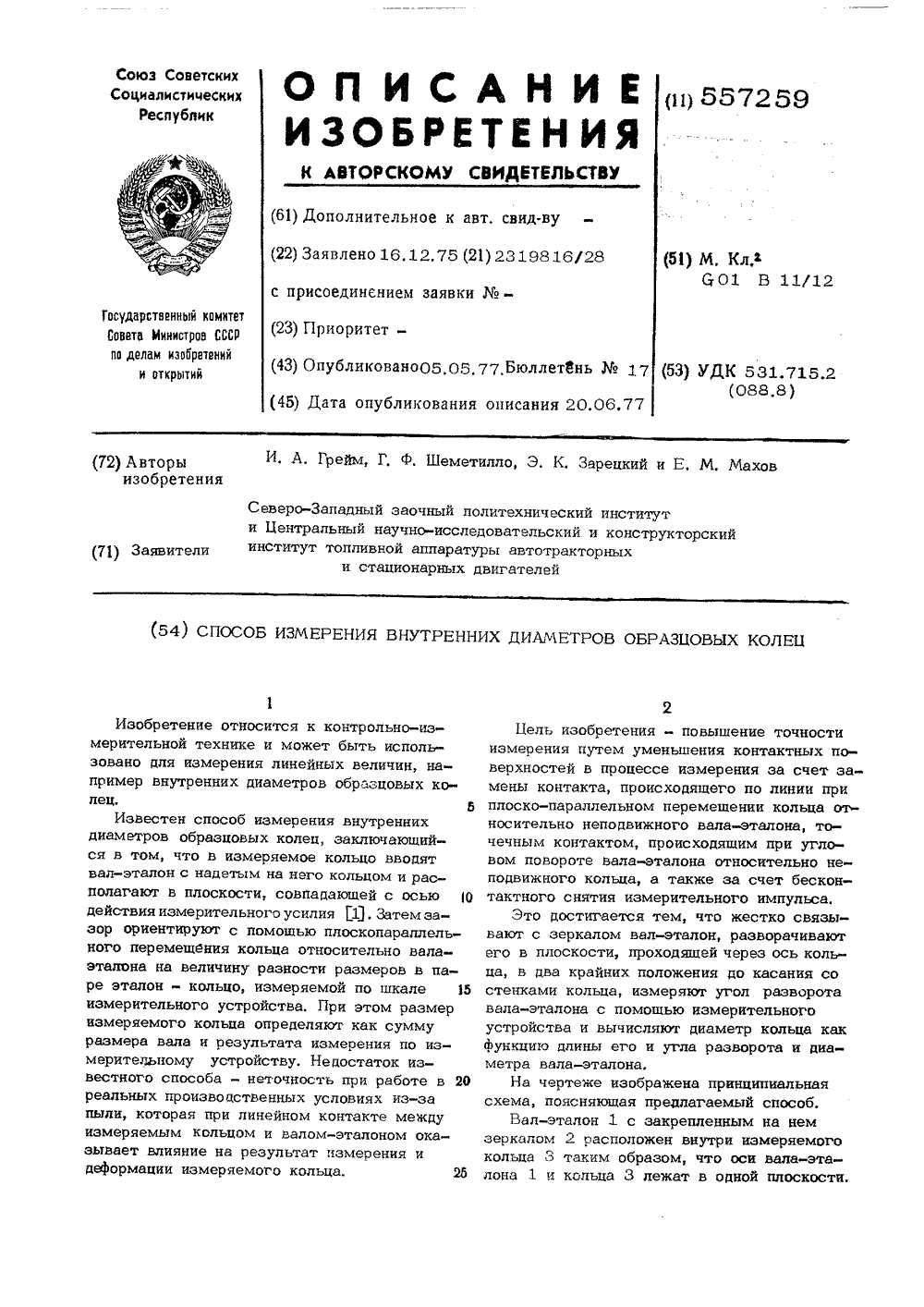

Номер патента: 557259

Опубликовано: 05.05.1977

Авторы: Грейм, Зарецкий, Махов, Шеметилло

МПК: G01B 11/12

Метки: внутренних, диаметров, колец, образцовых

...него кольцом и располагают в плоскости, совпадающей с осью О действия измерительного усилия 11), Затем зазор ориентируют с помощью плоскопараллельного перемещения кольца относительно вала- эталона на величину разности размеров в паре эталон - кольцо, измеряемой по шкале 15 измерительного устройства. При этом размер измеряемого кольца определяют как сумму размера вала и результата измерения по измерительному устройству. Недостаток известного способа - неточность при работе в 20 реальных производственных условиях из-за пыли, которая при линейном контакте между измеряемым кольцом и валом-эталоном оказывает влияние на результат измерения и деформации измеряемого кольца. 2 б Цель изобретения - повышение точности измерения путем уменьшения...

Номер патента: 318329

Опубликовано: 25.06.1976

Авторы: Галушин, Зарецкий, Панин, Сафелкин, Сегалович, Шеметилло

МПК: G01B 11/12

Метки: отверстий

...изделий, например кольцевых катибров, содержащие два контактирующихс измеряемой поверхностью в диаметраль-,но противоположных точках, установленныхна опорах и качающихся в одной плоскостиизмерителы:ых рычага, пружинно-оптичес,кий преобразователь перемещений типа оптикатора, оптическую систему для 1 проектирования штриха и шкалу,Предлагаемое устройство отличается1 тем, что.пружинно-оптйческий преобразователь закреплен на измерительных рычагах,Такое выполнение устройства позволяет повысить точность и стабильность из,мерений,На чертеж о аегаемого устр а с измеряемой поверхностьюв диаметр но противоположных точках, установле на опорах 5 и 6 и качаются в одной кости, Преобразователь .закреплен на б гах. вводятся в отверстие к али 7. Под...

Номер патента: 397746

Опубликовано: 01.01.1973

Авторы: Авторы, Зарецкин, Любомиров, Панин, Шеметилло

МПК: B07C 5/06, G01B 11/12

Метки: вптб, пм

...9: изменяют таким ооразом пространственное положение ветвей петли 8. Прц этом изменяется ллцна петли, что, в свою очередь, о приводит к изменению расстояния межлуопорами 2 и 3 измерительных рычагов 1, к повороту зеркала 5 и перемещению светового индекса по шкале 7. ю ли м для отвер ме зооретен Устройство для лелий по авт. св.тем, что, с целью п О рения, опора олного астройки содерж петлю 8, соедин т пр ющу ния Л. В. Сегалович, Э. К. Зарецкий,Г, И. Панин иИзооретенце относится к измерени нейных величин, а именно к устройства измерений при сборке пар деталейстия в в.Известное устройство для измерения от верстий изделий по авт. св.318329 содержит два контактирующих с измеряемой поверхностью в диаметрально протнвоположнь; точках,...

Номер патента: 260184

Опубликовано: 01.01.1970

Авторы: Галушин, Зарецкий, Конструкторский, Панин, Сафелкин, Сегалович, Стационарных, Центральный, Шеметилло

МПК: G01B 5/08

Метки: внутренних, диаметров, колец, образцовых

...головки.Предлагаемое устройство отличается тем, что оно снабжено кареткой, соосной с отсчетной головкой и предназначенной для установ ки сменных плоскопараллельных мер длины.Это расширяет диапазон измерения.На чертеже изображено предлагаемое устройство. Оно содержит стойку 1 с отсчетной головкой 2 и каретку д, соосную отсчетной го ловке. Каретка расположена между головкой 2 и измеряемым образцовым кольцом 4 и предназначена для установки сменных плоско- параллельных мер длины б.Устройство работает следующим образом. 20 В приспособление б устанавливают и жестко закрепляют эталон (калибр) 7 с надетым на него кольцом, а в каретку устанавливают концевую меру 5. Указатель головки ставят на нуль. Затем концевую меру заменяют другой,...

Номер патента: 212552

Опубликовано: 01.01.1968

Авторы: Галушин, Зарецкий, Панин, Сафелкин, Сегалович, Шеметилло

МПК: G01B 3/22, G01B 5/12

Метки: внутренних, диаметров, колец, образцовых

...отличается от известных тем, что его эталон выполнен в виде цилиндра с диаметром, близким к нижней границе поля допуска, на диаметр отверстия аттестуемого кольца.Устройство такой конструкции позволяет повысить точность аттестации и упростить процесс измерения.На чертеже изображено описываемое устройство, вид сбоку.Неподвижный калибр (эталон) 1 устройства выполнен в виде цилингдра с диаметром, близким к нижней границе поля допуска, на диаметр отверстия агтестуемого кольца 2. Для определения размера внутреннего диаметра кольца в приспособление 3 устанавливается и жестко закрепляется калибр с надетым на него кольцом. При этом оси кольца и 5 калибра располагаются в одной плоскости,совпадающей с осью действия измерительного усилия....

Номер патента: 123870

Опубликовано: 01.01.1959

Авторы: Егоров, Караваев, Кудрин, Кутузов, Хвальковский, Шеметилло

МПК: B29C 43/24

Метки: ваты, медицинской, пакетов, способа

...вату направляющий лоток 3, стеллаж 4 для запасных холстиков 5, раскатное приспособление б, установленное перед каландром 7 и снабженное рамкой 8 для сложения нескольких холстиков 5 и двумя парами вытяжных валиков 9, приспособление 10 для складывания холстика 5 в гармонику, причем, с целью непрерывной подачи холстика 5 для складывания, после каландра 7 применен компенсатор 11. За приспособлением 10 для складывания холстика 5 установлены устройства 12 для упаковки холстиков медицинской ваты в пакеты.Изготовление пакетов медицинской ваты происходит на описываемой установке следующим образом.Полученную с чесальной машины 1 вату пропускают через направляющий лоток 3, при помощи которого она суживается, затем незначительно уплотняется...
