Тушаков

Номер патента: 1652638

Опубликовано: 30.05.1991

Авторы: Кондрашкин, Лазариди, Тушаков, Яник

МПК: F02M 19/00, G01M 7/08

Метки: датчик, разрежения

...контакт 16 зафиксирован на траверсе 13 при помощи контргайки 35.Датчик работает следующим образом.При пуске прогретого двигателя заслонка карбюратора закрыта, в связи с чем контакты микровыключателя 33 разомкнуты. При пуске двигателя происходит прокручивание его вала стартером так, что давление во впускном трубопроводе 24 снижается от атсмосферного до величины разрежения, создающегося на режиме самостоятельного холостого хода, Это разрежение создается также в полости 5, в связи с чем мембрана 4, преодолевая усилие пружины 7, опускается, а втулка 18 замыкает контакты 11 и 12 Поэтому обмотка электромагнитного пневмоклапана 27 получает питание от источника 32 тока, в связи с чем система холостого хода обеспечивает приготовление...

Номер патента: 1615098

Опубликовано: 23.12.1990

Авторы: Максимов, Молочков, Тушаков, Яник

МПК: B65G 47/69, B65G 57/18

Метки: межоперационного, перемещения, плоских

...управления (фиг. 3) дополнительно показаны электродвигатель 33 нижнего приемного конвейера 2 и электродвигатель 34 верхнего подающего конвейера 1, а также блок 35 управления этими электродвигателями, подключенный к переключателю 29. Стенка 7 расположена выше уровня загнутого конца планки 27. Устройство работает следующим образом.В исходном состоянии ожидания очередного чепрака 9, поступающего по плоскости 3 склиза, платформа находится в крайнем левом положении, взаимодействуя с концевым выключателем 30. Стержни 5 своими свободными концами входят в отверстия стенки 6. Планка 27 находится в нижнем положении, опираясь нг нижнюю кромку паза в траверсе 16, и не взаимодействует с переключателем 29, подводящим через нижнюю замкнутую пару...

Номер патента: 1559216

Опубликовано: 23.04.1990

Авторы: Максимов, Молочков, Молочкова, Тушаков, Яник

МПК: F02M 25/02

Метки: автомобиля, двигателя, питания

...сообщен шлангами 11 - 13 соответственно с патрубками 2 и 5 и шлангом 8. 25Система работает следующим образом.На любом режиме работы двигателя давление в пространстве резервуара 6 над уровнем находящейся в нем воды за счет его сообщения шлангом 13 с нижней полостью корпуса воздухооцистителя изменяется в соответствии с переменным давлением в этой полости, исключая появление заметного перепада давления в них. Отсутствие такого перепада устраняет угрозу затопления водой нижней полости воздухооцистителя 1 при нерациональном выборе места расположения резервуара; продиктован ном условиями компоновки элементов двигательной установки автомобиля в его моторном отсеке, или чрезмерно сильном загрязнении сменного фильтрующего элемента За счет...

Номер патента: 1460365

Опубликовано: 23.02.1989

Авторы: Кондрашкин, Лазариди, Молочков, Смирнов, Тушаков, Яник

МПК: F01N 1/08

Метки: внутреннего, выхлопа, глушитель, двигателя, сгорания, шума

...давления в соответствии с законом Бернулли, За счет возросшего давления газ из струй через отверстия 18 перфорации спирали 9 перетекает из этих заторможенных пограничных слоев в смежные объемы канала 10, На протяжении первого витка спирали 9 таким 5 объемом является впускная полость 12 емкости клиновидной расширяющейся формы, которая служит резонатором, а на протяжении последующих витков спирали 9 такими обьемами являются 20 непосредственно участки канала 1 О,При перетечке газов за счет отсоса пристенного пограничного слоя происходит снижение газодинамического сопротивления трения для основной 25 массы газового потока и устраняются пульсации давления, что способствует снижению уровня шума за счет обмена количеством движения между быстро...

Номер патента: 1390398

Опубликовано: 23.04.1988

Авторы: Молочков, Молочкова, Тушаков, Яник

МПК: F01P 9/04

Метки: внутреннего, двигателя, охлаждения, сгорания

...поскольку при атмосферном давлении удельный объем пара намного на 2-3 порядка) выше удель 55 ного объема жидкости (для воды в 1720 раз), Соответственно росту давления в объеме контура охлаждения низких тепловых потерь в радиаторе сократить время разогрева двигателя до минимального. С возрастанием разницы между средней температурой жид 5 кости, заключенной в двигателе, и средней температурой жидкости в радиаторе возрастает и напор, заставляющий жидкость циркулировать не только в пределах объема рубашки охлаждения, но и по всему контуру двигатель-радиатор. Постепенно увеличиваясь, величина этого напора становится достаточной для преодоления гидравлического сопротивления различных элементов тракта циркуляции. При этом возможно...

Номер патента: 1342719

Опубликовано: 07.10.1987

Авторы: Кутьин, Лазариди, Максимов, Тушаков, Яник

МПК: B25J 9/00

Метки: манипулятор

...нижним концом на кула чок 3. На верхнем конце вала закреплен кронштейн с механической рукой,закрепленный на корпусе палец 4 расположен внутри паза 5, выполненногов боковой стенке вала 2. На кронштейне этого вала смонтированы ролики 6,в которых размещены рамки механической руки 7, которая посредством гиб ких элементов 8 и 9 связана с толкателем 10, расположенным в отверстиивала 2. Толкатель 10 опирается на ку 1 лачок 11, закрепленный вместе с кулачком 3 на общем валу их привода,состоящего из двигателя 12 и кривошипно-шатунного механизма, кривошип ЗО13 которого кинематически связан сдвигателем, а шатун 14 - с зубчатымколесом 15. Это колесо, ось вращениякоторого закреплена ,а корпусе, находится в зацеплении с другим зубчатым колесом...

Номер патента: 1333781

Опубликовано: 30.08.1987

Авторы: Кондрашкин, Лазариди, Новиков, Тушаков, Яник

МПК: F01P 9/04

Метки: автомобильного, внутреннего, двигателя, охлаждения, преимущественно, сгорания

...интенсифицируя теплоотдачу от радиатора 1, резко снижает температуру жидкости в радиаторе 1, обусловив этим увеличение циркуляции жидкости по всему контуру, интенсивность которой возрастает по мере увеличения разницы между температурами на входе и выходе раиатора 1. Температура включения вентилятора правильно настроенным термодатчиком 8 должна соответствовать нагреву жидкости до минимальной температуры, обеспечивающей эффективную смазку наиболее ответственных трущихся пар двигателя, Такая настройка датчика позволяет считать момент включения вентилятора сигналом, разрешающим движение автомобиля, С началом движения возрастающей по мере увеличения скорости автомобиля динамический напор набегающего воздуха вызывает дальнейшее...

Номер патента: 1319820

Опубликовано: 30.06.1987

Авторы: Андреев, Вальщиков, Попова, Тушаков

МПК: A46B 3/14

Метки: цилиндрическая, щетка

...13 внешнего барабана), которые предназначены для фиксации внешнего барабана, смещенного в ту или иную сторону от центрального положения так,о чтобы колодка 7 повернулась на 45 Угол скоса нижней части 15 продольных элементов 5 имеет такую величину, 45 чтобы обеспечить поворот колодки 7 яа угол 451Паз 9 внутреннего 3 барабана имеет трапецеидальнуюформу с углом скоса сторон 45 для того, чтобы при повороте колодки 7 на 45 выступ 1 О лег одной стороной на боковую поверхность паза 9, а другая сторона выступа 10 подошла к скосу 15 55 продольного элемента 5 внешнего барабана. Таким образом, выступ 1 О колодки 7 находится между стороной паэа 9 и скосом 15, колодка 7 зафиксирована повер 20 2нутой на 45 без возможности проворота,Поворот...

Номер патента: 1315295

Опубликовано: 07.06.1987

Авторы: Алексеев, Андреев, Вальщиков, Гончаренко, Лазариди, Мещанинов, Некрасов, Родин, Тушаков

МПК: B25J 11/00

Метки: манипулятор

...втулка 22 с подшипниками скольжения. На втулке 22 размещена возвратная пружина 23 кручения для удержания захватного органа в приподнятом крайнем положении. На этой же втулке имеется кронштейн, на котором закреплены датчики 24 и 25 с возможностью взаимодействия своими чувствительными элементами с поворотной пластиной 19 в крайних положениях захватного органа.На стойке корпуса 3 также закреплены два датчика 26 и 27, чувствительные элементы которых взаимодейст 5295 2вуют с рычагом 10 в его крайних положениях.Манипулятор работает следующим образом.В исходном положении (фиг.1) захватный орган манипулятора расположен в зоне трассы вертикального конвейера, в люльках которого размещены комплекты обуви. Если люлька пуста, ее прутья...

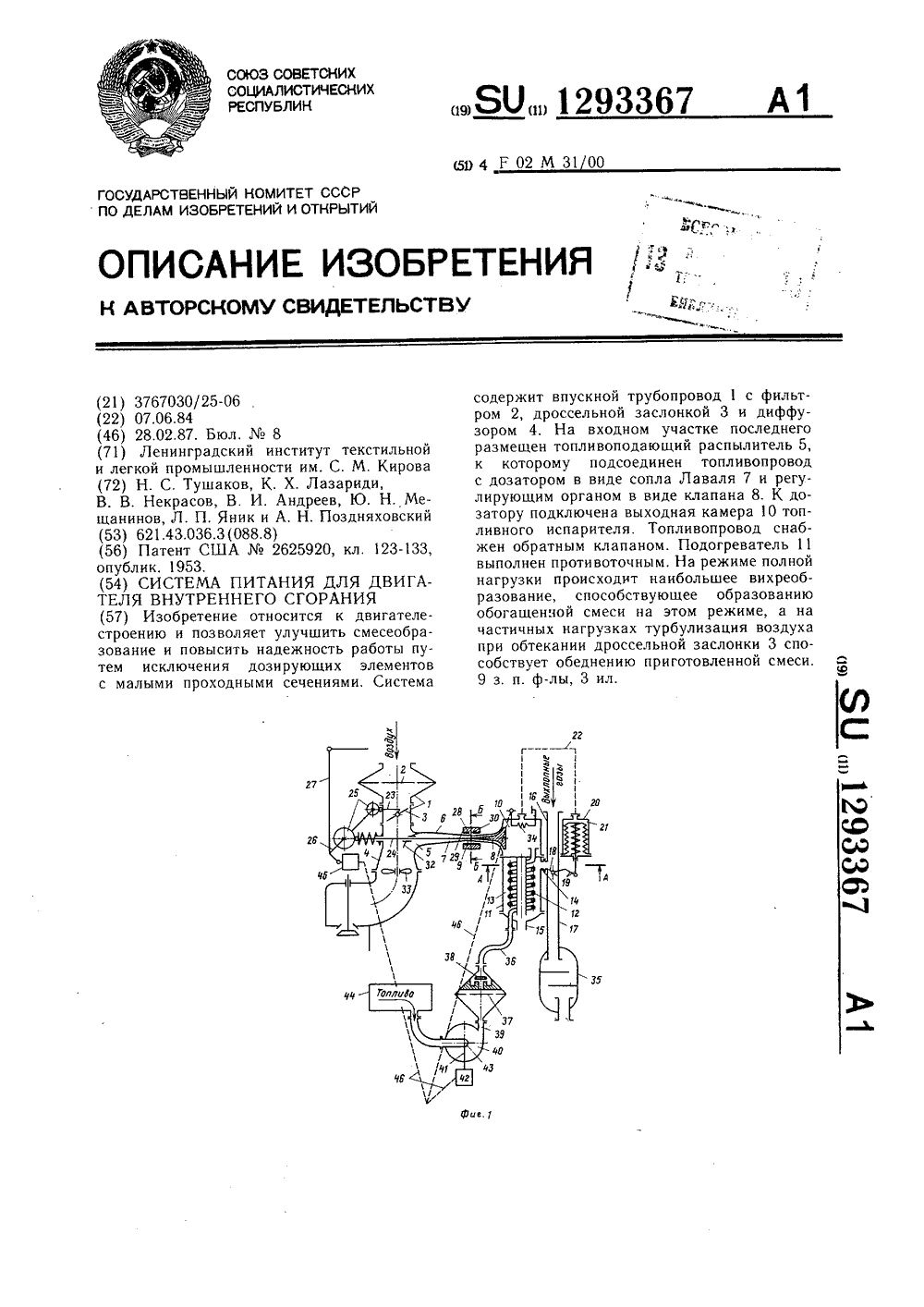

Номер патента: 1293367

Опубликовано: 28.02.1987

Авторы: Андреев, Лазариди, Мещанинов, Некрасов, Поздняховский, Тушаков, Яник

МПК: F02M 31/00

Метки: внутреннего, двигателя, питания, сгорания

...из работы. После пуска двигателя частота вращения последнего возрастает, так как он осуществляется при богатой смеси, а рычагом ручного управления обечайку 29 перемещают в сторону увеличения проходных сечений кана 10 15 20 25 30 35 40 45 лов 28, через которые в увеличенном количестве начинает поступать воздух, препятствующий переобогащению горючей смеси. От работающего двигателя отработавшие газы начинают поступать от выхлопного трубопровода 14 в обогатительную камеру3, нагревая топливо, находящееся в змеевике 12, причем через последний начинается проток топлива, обусловленный снижением давления в выходной камере 10 вследствие открытия клапана 8. Легкие фракции топлива с наиболее низкой температурой кипения быстрее остальных...

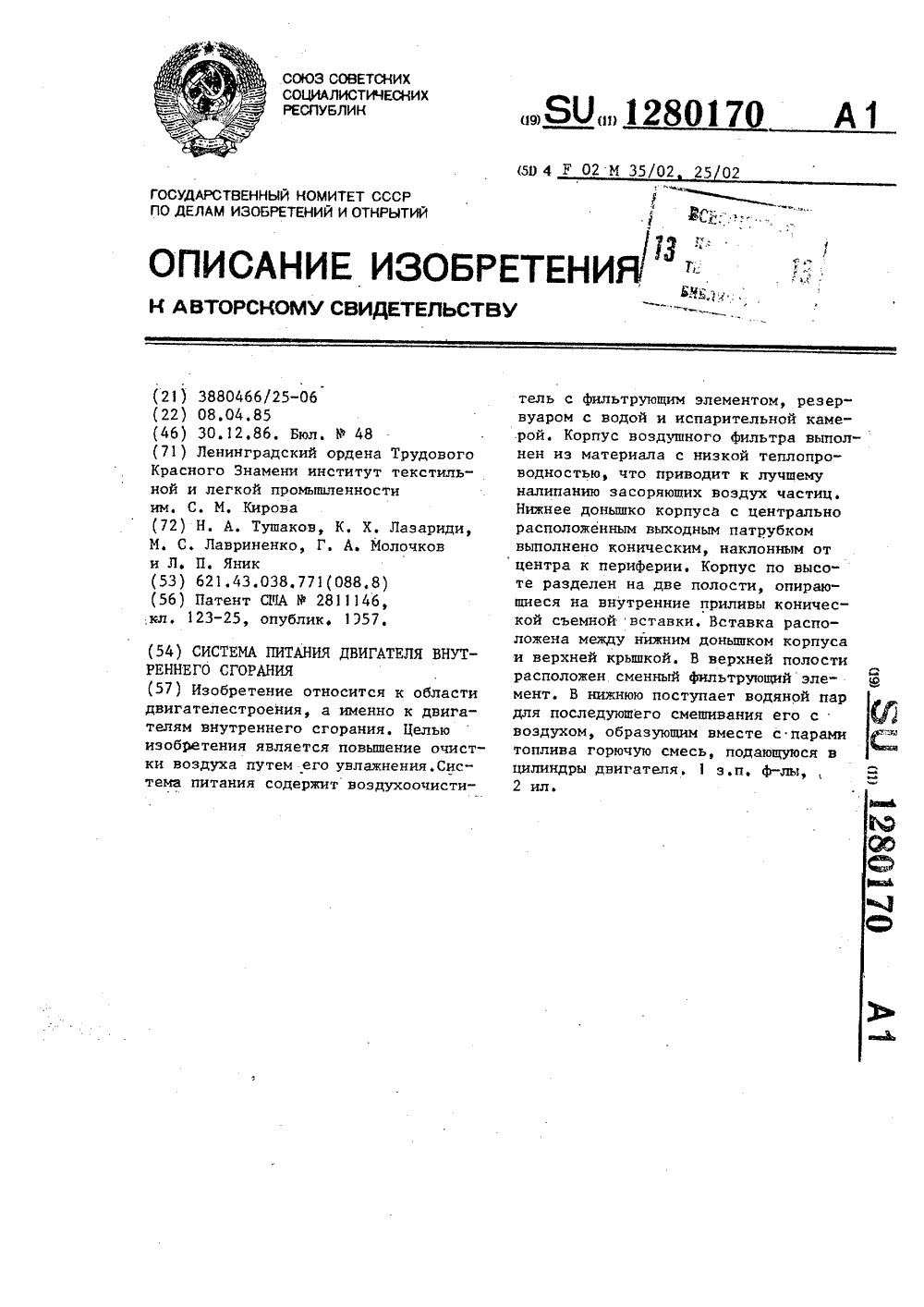

Номер патента: 1280170

Опубликовано: 30.12.1986

Авторы: Лавриненко, Лазариди, Молочков, Тушаков, Яник

МПК: F02M 25/032

Метки: внутреннего, двигателя, питания, сгорания

...элемента 16, этот воздух ст большей массы взвешснньгх в его потоке механических примесей освободился на первых двух ступенях его очистки, После прохождения фильтрующег а элемента 16 воздух попадает в центральную часть верхней полости, где ан смешивается с водяным паром, поступающим из нижней полости через отверстия промежуточной вставки 18. Поскольку часть этого пара конденсируется на относительно холодных, обдуваемых воздухом поверхностях лопастей 27 и крышки 17, то вторая ступень увлажнения воздуха зя счет смешения с несконденсиравявнися паром сочетается с окончательной с 1 истксй воздуха ат наиболее мелких, Гран 11 кающпх через поры картона, механическихзг.тнц в результате их осаждения и 1 т,липяння к влажным гаверхностям облицовки 28...

Номер патента: 1268756

Опубликовано: 07.11.1986

Авторы: Андреев, Лавриненко, Лазариди, Некрасов, Тушаков

МПК: F01N 1/06, F01N 1/12

Метки: выхлопа, глушитель, шума

...неупругий лобовой ударПри раздельной компоновке выпускного коллектора в виде двух одинаковых автономных частей, в каждую из которых происходит сброс газов иэ равного количества цилиндров (при четном количестве цилиндров двигателя), через каждый из автономных колРлекторов при одинаковых условиях работы каждо о из цилиндров отработавшие газы идут с одинаковым массовым расходом и теоретически одинаковыми параметрами. Гидравлические сопротивления каналов этих коллекторов и впускных патрубков 5 глушителя выполнены по расчету одинаковыми, поэтому к моменту встречи потоки газов приходят с одинаковым запасом количества движения и кинематической энергии. При их неупругом ударе газы затормозятся, рассеяв свою кинетическую энергию на касательное...

Номер патента: 1255721

Опубликовано: 07.09.1986

Авторы: Андреев, Лавриненко, Лазариди, Некрасов, Тушаков, Яник

МПК: F01N 1/08

Метки: внутреннего, выхлопа, глушитель, двигателя, сгорания, шума

...формы.4. Глушитель по пп. 1 - 3, отличающийся тем, что выходной срез эжекционной трубки размещен относительно кромок центрального отверстия второй поперечной перегородки с образованием кольцевого зазора, проходное сечение которого выполнецо не меньшим суммарного проходного сечения вырезов первой перегородки.5. Г;у(питель по пп. 1 - -4, отличаощийся тем, что, с целью отвода конденсата, в выпускной камере по нижней образующей выполнена дренажная прорезь. 2цостей с диаметрами, меньшими соответственно диаметра центрального отверстия и наружного диаметра второй поперечной перегородки 5.Впускной патрубок 2 может быть выполнен в виде конфузора с переходом круглого сечения в прямоугольное сечение целевой формы, а выходной срез эжекционной...

Номер патента: 1250488

Опубликовано: 15.08.1986

Авторы: Андреев, Лазариди, Мещанинов, Некрасов, Тушаков, Яник

МПК: B60S 1/08

Метки: средства, стеклоочиститель, транспортного

...бычки уешнннцъен а.1 екгрогръннм 1 3 погрукенам в къггккн-гк, ннеоен 1 е гнбкнии пиненмгнееовэлхгн прубкнни 5 юн попшдгн кндгкоегъг о ннеоен к рпеньнпггецпьнвпа го цговкни 1. 111 егкн 7, чин 1 икнниь вегрвоь егек.н к анкре-пхнчиь в 1 пе 1 к;1 ерж;гге;15 гх ж ни кокорых уегнпоьъцгень гохннъки б. (оеннг ное корх 1 н 1 е.н 111 1 ппрпирноеоч.1 енено е кге чдпопппчен рычнгомт 11 11 обрвъпого поперечного ееЧеННН е пи.пнггрггчеекимъж нругжнннхпг(не покненны). ганугри въггков которых пропущены трубки . Глухие гайки 12 предшпгъ 111211 К 11111.11 1211)(11.11111 Н УЫЧНПН 111111.1 Н новых ннрумггьпх конник нрпгшдпплх валов 13%,нро 1 лунъеннгях черед 1 генгри.гннъ 1 е отверстия ъвкреггъеньанж. нн пннецпт 11 обойм 15 е упгогт чишгнхш 111 гднер Н...

Номер патента: 1238999

Опубликовано: 23.06.1986

Авторы: Андреев, Лазариди, Мещанинов, Некрасов, Тушаков, Яник

МПК: B60R 25/04

Метки: автомобильный, сигнализатор

...4 о 12 при нижнем положении мембраны, служит внутренняя перемычка крышки 17, сквозь центральное отверстие которой пропущен шток 14, В корпусе 18 установлена пружина 19, которая прижимает микропереключатели к донышку 20. Корпус 18 снаружи 45 охвачен поворотным металлическим кольцом 21, плотно закрывающим выполненное лизатора показаны соединенное с микропереключателем 12 реле 25 с нормально замкнутым контактом, расположенным на участке цепи между замком 2 и системой 4 зажигания, сигнальная неоновая лампа 26, присоединенная через звукоизолирующее реле 27 к контактам микропереключателей 10 и 11, тумблер 28, установленный в потайном месте для переключения режимов работы сигнализатора с рабочего ходового на стояночный охранный и...

Номер патента: 1191609

Опубликовано: 15.11.1985

Авторы: Андреев, Лазариди, Мещанинов, Тушаков, Яник

МПК: F01P 3/22

Метки: внутреннего, двигателя, охлаждения, сгорания

...2 через пробку 10, установленную в верхнем коллекторе 3. Электровентилятор 11 приводится в действие по сигналу датчика 12 температуры, включенного в цепь его питания и размещенного в рубашке 5 охлаждения двигателя 1 в районе верхней мертвой точки поршня цилиндра двигателя.Система работает следующим образом.После пуска холодного двигателя 1 температура охлаждающей жидкости, заполняющей контур охлаждения, начинает расти прежде всего в слоях, непосредственно прилегающих к охлаждаемым поверхностям двигателя. По мере уменьшения плотности жидкости в этих слоях они вытесняются и замещаются более холодными, Возникающий при этом движущий напор естественной конвекции за счет перемешивания элементарных объектов жидкости с различной температурой...

Номер патента: 1068602

Опубликовано: 23.01.1984

Авторы: Лавриненко, Лазариди, Некрасов, Тушаков, Чмырь, Яник

МПК: F01K 11/00

Метки: вспомогательных, корабельной, отработавшего, пара, турбомеханизмов, установки, утилизации, энергетической

...конденсатор с подключенным к нему через трубопровод отсоса неконденсируеьих газов главным эжектором, содержащая подогреватель питательной воды, подключенный посредством трубопровода отработавшего пара к турбине вспомогательных турбомеханизмов (ВМ), снабжена дополнительным, имеющим холодильник, эжектором, установленным в трубопроводе отсоса перед главным эжектором и подключенным по рабочей среде к трубопроводу отработавшегопара при помощи регулируемого по давалению пара после турбины клапана.На чертеже изображена система утилизации отработавшего пара вспомогательных механизмов корабельной энергетической установки.Система содержит турбину 1 вспомогательных турбомеханизмов с трубопроводом 2 отработавшего пара, подключенным к...

Номер патента: 1052833

Опубликовано: 07.11.1983

Авторы: Денисов, Мещанинов, Некрасов, Тушаков

МПК: F28F 1/40

Метки: теплообменника, труба

...расположена под острым углом к его вертикальной осипо ходу движения парогазовой смеси,Причем вставка имеет гидрофобноепокрытие или выполнена иэ материалас гидрофобными свойствами, а наружная кромка вставки выполнена заостренной.На чертеже изображена предлагаемая труба.Труба теплообменника содержит,наружную чехловую ) трубу 1, спиральную вставку 2 с заостреннойнаружной кромкой 3, прилегающей квнутренней поверхности трубы 1, закрепленной в трубных досках 4 теплообменника и опирающейся на пластину 5 с отверстиями 6, меньшими,чем диаметр трубы 1.Труба теплообменника работает следующим образом,НИИПИ Заказ 8840 33филиал ППП "Патент", г. 3. Труба по п, 1, о т л и ч а ю ш а я с я тем, что наружная кромка вставки выполнена заостренной....

Номер патента: 1052688

Опубликовано: 07.11.1983

Авторы: Беньяш, Бочков, Лазариди, Тушаков, Яник

МПК: F01P 7/16

Метки: термостат

...7 в сборе, плотно закрывающий отверстие в стенке патрубка 2. При 20 этом патрубок 2 с помощью шланга, надеваемого на ниппель 5, соединен с рубашкой охлаждения двигателя. Выходной патрубок тройника 3, ось которого совпадает с осью патрубка 2, соединен шлангом с входным патрубком насоса. Третий патрубок тройника 3 сообщает термостат с радиатором. Термостат работает следующим образом.После пуска холодного двигателя охлаждающая жидкость при ее низкой температуре циркулирует по малому контуру через открытый канал резиновой проставки 1 и патрубок тройника 3, соединенный с насосом. Попадая после ниппеля 5 в канал, в его начальной части жидкость проходит суз 5 жаюшийся участок. При этом скорость еерастет, а давление, в соответствии с законом...

Номер патента: 928163

Опубликовано: 15.05.1982

Авторы: Баглюк, Зверев, Мещанинов, Тушаков, Файкин

МПК: F28B 9/10

Метки: загрязнения, конденсатора, степени

...образом. Температура охлаждающейводы на входе конденсатора измеряется измерителем 4, выполненным в видетермометра сопротивления. Расходыдренажей, сбрасываемых в конденсатор, и конденсата, откачиваемого конденсатным насосом, измеряются измерителями расхода 5 и б, выполненнымив виде расходомеров индукционного типа. Давление э конденсаторе измеряется измерителем давления 7. Количество тепла, воспринимаемого водойв конденсаторе, определяется в соответствующем блоке 8 . Для этого выходнойсигнал измерителя давления 7 подаетсяв преобразователь 10, на выходе которого формируется сигнал, пропорцио-60нальный величине теплоты парообразования в зависимости от давления вкрнденсаторе. Выходы измерителей расходов 5 и б подаются в сумматор...

Номер патента: 848946

Опубликовано: 23.07.1981

Авторы: Анкудинов, Денисов, Нелепин, Сироткин, Тушаков

МПК: F28B 11/00

Метки: работыконденсатора, режима

...работы конденсатора могут служить величина кислородосодержания конденсата, которая может, возрасти с увеличением расхода охлаждающей среды, и величина допустимой перегрузки паром воздухоудаляющего устройства, в качестве которогоычно используют пароструйный эжек848946 Формула изобретения Составитель А. Калашников Редактор В, Еремеева Техред Т.Маточка Корректор С. ЩомакТираж 706 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 6071/50 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 тор. Если расход охлаждающей средыв трубном пучке мал, пар не успевает сконденсироваться и, поступаявместе с воздухом в эжектор, перегружает его .и уменьшает создаваемоеэжектором...

Номер патента: 811067

Опубликовано: 07.03.1981

Авторы: Баглюк, Вольский, Гликин, Пантелеев, Троицкий, Тушаков, Файкин, Эйдлин

МПК: F28B 11/00

Метки: гидравлическойплотности, конденсатора

...вторичный прибор 5 измерителя солености 1, измеритель 6 расхода конденсата в напорной магистрали конденсатного насоса, измеритель 7 солености забортной воды, блок 8 определения присоса забортной воды, регистрирующий прибор 9, турбина 10, конденсатор 11, подогреватель 12 питательной воды низкого давления, деаэратор 13, циркуляционный трубопровод 14 и отбор 15.Устройство работает следующим обра811067 Ф ор мула изобретения Составитель А. Калашников Редактор М, Стрельникова Техред А. Камышникова Корректор Л. ОрловаЗаказ 514/10 Изд, Мо 240 Тираж 712 Подписное ИПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 дается в деаэратор 13. 1 асть пара...

Номер патента: 781520

Опубликовано: 23.11.1980

Авторы: Баленко, Тушаков

МПК: F28B 11/00

Метки: конденсатора, паротурбинной, работы, режима, установки

...ул. Проектная, 4конденсатопроводе конденсатного насоса, и, определив сумму расходов дренажей, сбрасываемых в конденсатор иэ различных источников, вычитайт эту сумму из величины расхода конденсата.Фактический нагрев охлаждающей воды в конденсаторе с достаточной для практических целей точностью получают путем непосредственного измерения с помощью дифференциальной гипертермопары,расположив ее "холодные" спаи во входной водяной камере конденсатора, а "горячие" - в выходной, в разных точках ее сечения. С учетом большой неравномерности распределения температур охлаждающей воды на выходе из конденсаторных труб, вследст вие неравномерности их тепловых нагрузок, использование дифференциальной гипертермопары тем более целесообразно, так как...

Номер патента: 777386

Опубликовано: 07.11.1980

Авторы: Баглюк, Вольский, Гликин, Тушаков, Файкин, Эйдлин

МПК: F28B 9/10

Метки: загрязнения, конденсатора, степени

...конденсатора и разность температур охлаждающей воды на входе и выходе конденсатора измеряются измерителями 8 и 4, выполненными в виде двух термометров сопротивления, включенных ди(рференциальным образом. 1 емпература охлаждающей воды на входе конденсатора измеряется измерителем Ь, выполненным в виде термометра сопротивления. 1 оличество тепла, воспринимаемого водой в конденсаторе, определяется в соответствующем блоке 7 по данным измерении температур, давлений и расходов теплоносителеи паротурбиннои установки и окружающей среды, а расход охлаждающеи воды определяется в блоке 6 по измеренному значению разности температур охлаждающей воды на входе и выходе из конденсатора и количеству тепла, воспринятому в конденсаторе. По измеренным...

Номер патента: 750248

Опубликовано: 23.07.1980

Авторы: Городущенко, Соколов, Тарасов, Тушаков

МПК: F28B 9/10

Метки: воздухоудаляющим, конденсационной, установки, устройством

...место при повышении присосов воздуха в вакуумную систему турбоустановки сверх определяемой по 30ложением исполнительного механизма 6 производительности воздухоудалякзпего устройства и его перегрузке в связи сэтим, то исполнительный механиз поддействием поступавхцего на него через детектируюшее звено 8 разностного сигнала от сумматора 1 начнет изменять свое положение, увеличивая расход рабочей среды на воздухоудаляюшее устройство, При этом в результате изменения положения40 точки начала перегрузочного участка воздухоудалякхцего устройства сигнал, пропорциональный парциальному давлению воздуха в отсасыввемой смеси, будет уменьшаться, а сигнал датчика 7 положения увеличиваться до тех пор, пока сигнал рассогласования, поступающий от...

Номер патента: 731248

Опубликовано: 30.04.1980

Авторы: Лебедев, Полянский, Промыслов, Тушаков

МПК: F28B 1/02

Метки: конденсатор

...с патрубком 10, а на выходе в с 20 паровым пространспвом конденсатосборника. Решетка отверстий 12 в стенке конденсатосборника предназначена для отвода парогазовой смеси из камеры 13.Патрубак 14,предназначен для оввода 25 дегазираванного конденсатаПар, подводимый через латрубки 9 и10, конденсируется на трубах основного трубного пучка, Образующийся конденсат стекает вдоль труб и диафрагм 15. Некон денсирующиеся газы после охлаждения и731248 4фиг.Г выделенном щитом 7 отсеке отводятся через патрубэк о. Переохлажданный конденсат из этого отсека сливается через отзерстие в щите 7 и смешивается с остальной массой конденсата. Стекающие с наклонных грубок и диафрагм 15 струн конденсата дробятся в потеках парогазовой смеси, посгупающей через...

Номер патента: 696359

Опубликовано: 05.11.1979

Авторы: Промыслов, Тушаков, Шилохвостов

МПК: G01N 25/48

Метки: кислорода, содержания

...которого подсоединено к выходунасоса 2, Устройство содержит также 35зажим 13, разделительный сосуц 14и зажимы 15-18,Работает устройство следуюшим образом,Сосуд 6 должен быть расположенниже точи отбора конденсата, а дозируюшее устройство 5 выше перелива сосуда б. Непрерывный поток конденсата чсрез кювету 3 с постояннымрасходом обеспечивают за счет постоянной разности уровней воды в сосудеб и трубке, отводящей конденсат откюнеты 3 . Для этого расход отбираемого из конденсатора конденсатаустанавливают с помощьо зажима 13,так., чтобы малый излишек конденсатаиз сосуда б сливался в трубку перелива 7 и отводился к эжектору 12,В зту же трубку сливается конденсат,.тводимый из кюветы 3, Давлениенад уронйями конденсата н сосуде 6 55и...

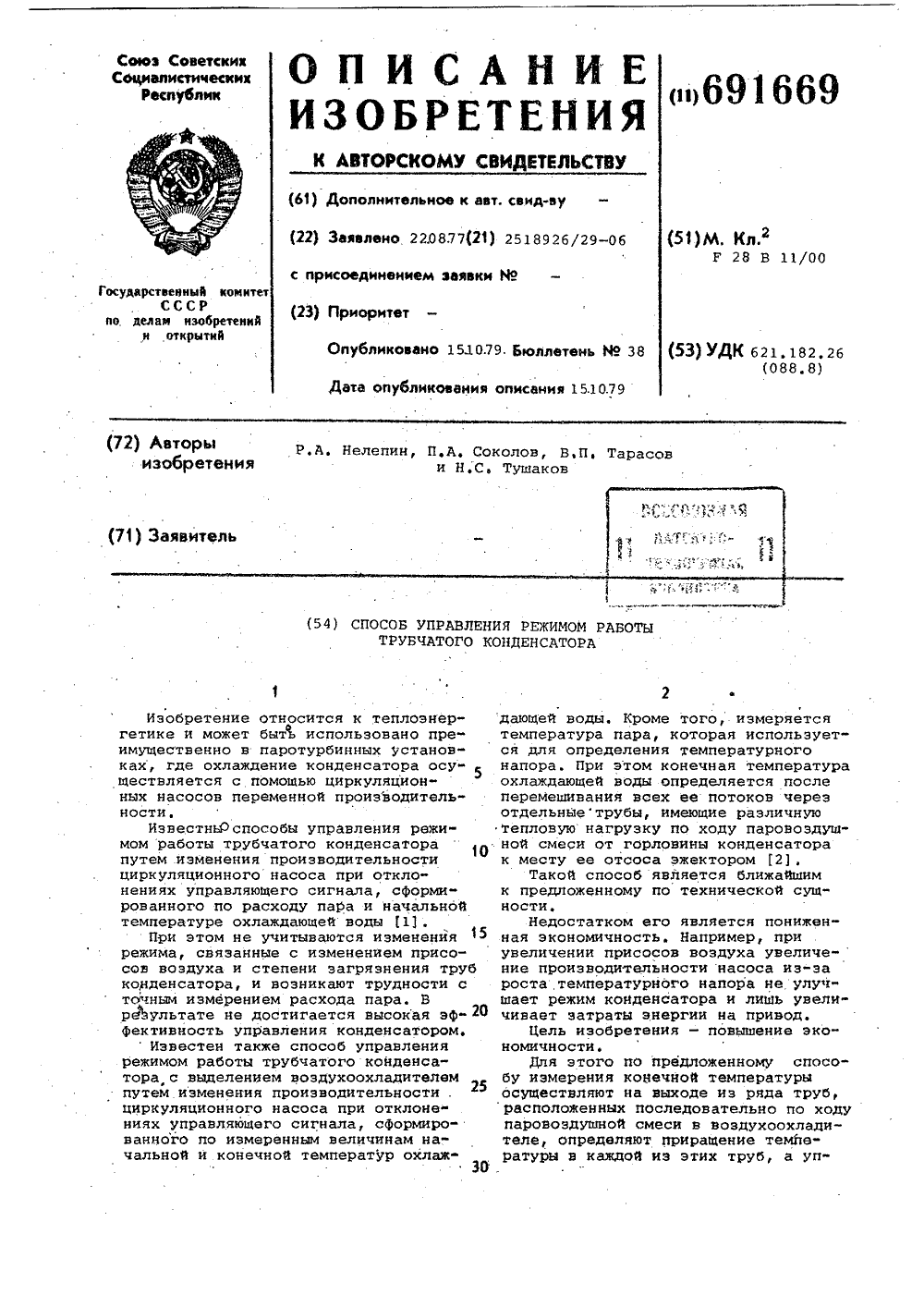

Номер патента: 691669

Опубликовано: 15.10.1979

Авторы: Нелепин, Соколов, Тарасов, Тушаков

МПК: F28B 11/00

Метки: конденсатора, работы, режимом, трубчатого

...задатчика 9. Сигналрассогласования направляют на регулятор 5, который через блок 4 воздействуют на производительность насо" ЗОса 3, тем самым изменяя расход охлаждающей воды на конденсатор 1.При увеличении нагрузки установкидля конденсации возросшего количествапара, поступающего иэ турбины, требу- З 5ется и соответственно большая областьинтенсивной конденсации пара, в силуего при прочих равный условиях изменяется и распределееие конденсируемо"го пара между конструктивно вьщелен" 40ным воздухоохладителем и остальной -чаотью труб конденсаторного пучка.Возросшее поступление пара в воздухо"охладитель приводит к увеличению нагрева охлаждааей воды. РеагирУя на 45отклонение этого нагрева от заданногозначения, регулятор 5 в соответствиисо...

Номер патента: 664031

Опубликовано: 25.05.1979

Авторы: Промыслов, Тушаков, Шилохвостов

МПК: G01F 15/07

Метки: воды, открытой, поверхностью, потоках, прибор, скоростей

...изображенпредлагаемый прибор.5 Прибор содержит трубку 1 (скоростного напора, коммуникационные резиновые трубки 2 и 3, П-образную стеклянную трубку 4 с боковыми наклоннымипатрубками 5 и 6, уравнительный вакуумный сосуд 7 с пробкой 8, трубки 9312, соединительные муфты 13 и 14, сосуд 15, резиновые трубки 16 и 17, станину 18 со шкалой 19 и зажим 20.Подготовка прибора к измерениямсостоит в следующем.Дифманометр заправляют заполнителем примерно до половины высоты его 5колен, считая от низа до боковых наклонных патрубков 5 и 6, Трубку 1опускают в поток. Сосуд 15 заполняют:водой, открывают зажим 20 и путем отсоса воздуха через трубку 17 в урав Онительном сосуде 7 создают разрежение.Вследствие этого вода через трубки 2и Э заполняет...

Номер патента: 595618

Опубликовано: 28.02.1978

Авторы: Городущенко, Промыслов, Соколов, Тушаков, Файкин

МПК: F28B 9/10

Метки: воздушной, конденсатора, паротурбинной, плотности, установки

...2 измеряют датчиками 3, выполненными в виде тср монар или тер мо метров сопротивления. Вьход:ые сип алы этих датчиков с помощью целинецых преобразователей 4 преобразуют и с),гнилы, гропорццоцальиыс парциальцому давлению пара и с);сси ца входе и выходе из трубного пучка конденсатора, и подают г, с)м)Тор 5 выход)ой сигнал которого, проц)рииоиагьньш параллельному давлению воздуха в отсасьвасмой смеси, посредством иреОоразов)тс 1 я Ь црс 00)аз 10 т в спгцал, проо 1) 5618 Составитель , Ка,аас)сс)иков )с;,род Л. 1 асторсва оррсс;сории 3. ТарасоваЛ. Ьрахнина асдактор Н. Бос атова Поди исс Изд. М 262 1 ираск 820 1 ПО Государственого ко)ситста Совета .Х 1)ссссо но делам изобретении и открьстсп) 113035, Москв 1, К зо, 1 оауисск: я нао., дЗаказ...
