Волчков
Устройство для контроля высоты полета самолета
Номер патента: 1468258
Опубликовано: 10.06.2005
Авторы: Волчков, Захаренко, Сергеев
МПК: G08G 5/00
Метки: высоты, полета, самолета
Устройство для контроля высоты полета самолета, содержащее радиовысотомер, первый выход которого соединен с входом первого порогового элемента, блок памяти, выход которого соединен с входом одновибратора, выход которого подключен к первому управляющему входу блока памяти, второй пороговый элемент, триггер, источник питания, отличающееся тем, что, с целью повышения информативности, в него введены датчик положения шасси, первый и второй элементы И, счетчик, первый выход радиовысотомера соединен с входом второго порогового элемента, выходы первого и второго пороговых элементов соединены соответственно с первым и вторым входами первого элемента И, выход которого подключен к инверсному входу...
Пластмассовый сцинтиллятор
Номер патента: 1123291
Опубликовано: 20.12.2000
Авторы: Бондаренко, Бутурлин, Волчков, Голодкова, Зискин, Зотов, Измайлов, Кириченко, Конопля, Леплянин, Масагутов, Муринов, Никитин, Полевой, Пономарева, Рафиков, Салимгареева, Сальникова, Толстиков
МПК: C09K 11/06
Метки: пластмассовый, сцинтиллятор
Пластмассовый сцинтиллятор, включающий активатор, вторичный растворитель, 1,4-ди-2-(5-фенилоксазолил)бензол и полиметилметакрилат, отличающийся тем, что, с целью повышения светового выхода, прозрачности и светопропускания и повышения стабильности при хранении и в условиях эксплуатации, в качестве активатора он содержит п-терфенил, в качестве вторичного растворителя - 1,1,3-триметил-3-фенилиндан при следующем соотношении компонентов, мас.%:п-Терфенил - 0,2 - 0,851,1,3-Триметил-3-фенилиндан - 10 - 601,4-Ди-2-(5-фенилоксазолил)бензол - 0,01 - 0,015Полиметилметакрилат - Остальное
Способ получения пластмассового сцинтиллятора
Номер патента: 1086925
Опубликовано: 20.12.2000
Авторы: Бондаренко, Бутурлин, Волчков, Голодкова, Зискин, Измайлов, Кириченко, Колычев, Конопля, Леплянин, Масагутов, Полевой, Пономарева, Рафиков, Салимгареева, Сальникова, Толстиков
МПК: C08F 120/14, C08F 2/44, G01T 1/203 ...
Метки: пластмассового, сцинтиллятора
Способ получения пластмассового сцинтиллятора путем радикальной полимеризации в блоке метилметакрилата при нагревании в присутствии активатора, сместителя спектра и передатчика энергии электронного возбуждения, отличающийся тем, что, с целью улучшения сцинтилляционных характеристик, санитарно-гигиенических условий труда и увеличения скорости полимеризации, в качестве активатора используют n-терфенил с концентрацией 2 - 8 г/л метилметакрилата, а в качестве передатчика энергии электронного возбуждения - 1,1,3-триметил-3-фенилиндан с концентрацией 100 - 600 г/л метилметакрилата.
Способ перевалки трехвалковой клети винтовой прокатки
Номер патента: 1349072
Опубликовано: 27.04.2000
Авторы: Аниканов, Волчков, Казакевич, Потапов, Терентьев, Тыртов, Финагин
МПК: B21B 19/02, B21B 31/02
Метки: винтовой, клети, перевалки, прокатки, трехвалковой
1. Способ перевалки трехвалковой клети винтовой прокатки, включающий поворот крышки станины, несущей верхний барабан с валком, в пределах 120o относительно основания станины с двумя нижними барабанами с валками, рассоединение верхнего барабана и крышки, извлечение его, съем нижних барабанов и установка новых барабанов с валками в обратной последовательности, отличающийся тем, что, с целью сокращения времени перевалки и обеспечения удобства обслуживания, после поворота крышки станины до горизонтального расположения оси верхнего барабана устанавливают на нижние барабаны приспособление, имеющее соответственно им нижнее углубление, а вверху площадку с призматическим пазом под верхний...
Трехвалковая клеть продольной прокатки
Номер патента: 1312823
Опубликовано: 27.04.2000
Авторы: Бедняков, Волчков, Гольдштейн, Потапов, Терентьев, Финагин, Фокин
МПК: B21B 13/10, B21B 17/02
Метки: клеть, продольной, прокатки, трехвалковая
Трехвалковая клеть продольной прокатки, содержащая станину и расположенные в трех ее расточках подшипниковыми опорами валов консольные ручьевые валки с коническими колесами на их валах, отличающаяся тем, что, с целью повышения срока службы и упрощения перевалки, каждый валок жестко закреплен на оси, диаметр которой равен диаметру бочки валка, а его вал выполнен полым с внутренним диаметром, большим диаметра бочки, и с внутренней резьбой на удаленном от валка конце и связан с осью через резьбовую регулируемую втулку, при этом часть бочки под ручей имеет коническую поверхность.
Способ профилирования и раскатки коротких гильз и инструмент для его осуществления
Номер патента: 1559536
Опубликовано: 10.04.2000
Авторы: Волчков, Потапов, Романцев, Тыртов, Финагин
МПК: B21H 8/00
Метки: гильз, инструмент, коротких, профилирования, раскатки
1. Способ профилирования и раскатки коротких гильз типа стаканов, при котором гильзу с дном надевают на оправку со стержнем и проталкивают оправкой через ряд установленных в заданное исходное положение валковых калибров с рабочими и холостыми участками с деформированием гильзы рабочими участками калибров валков, отличающийся тем, что, с целью повышения качества прокатываемых изделий за счет увеличения точности их размеров, при деформировании гильзы в каждом последующем валковом калибре центрирование стержня оправки осуществляют по стержню холостыми участками каждого предыдущего валкового калибра, при этом валки при центрировании вращают в направлении прокатки со скоростью, меньшей скорости...
Устройство для формовки и сварки спирально-шовных труб
Номер патента: 713028
Опубликовано: 10.06.1999
Авторы: Волчков, Горячев, Финагин
МПК: B21C 37/12
Метки: сварки, спирально-шовных, труб, формовки
Устройство для формовки и сварки спирально-шовных труб, содержащее косорасположенные между собой наружный и внутренний составные валки, установленные на приводных валах, направляющие ролики и обжимной ролик с механизмом его перемещения, отличающееся тем, что, с целью повышения производительности путем сокращения времени на перенастройку устройства на другой типоразмер труб, обжимной ролик укреплен на наружном составном валке.
Устройство для формовки спирально-шовных труб
Номер патента: 695054
Опубликовано: 10.06.1999
Авторы: Волчков, Горячев, Медведев, Пушкарь, Ромашко, Сидоренко, Скачко, Финагин, Хзарджян
МПК: B21C 37/12
Метки: спирально-шовных, труб, формовки
Устройство для формовки спирально-шовных труб, содержащее направляющие ролики, редуктор с приводом и косорасположенные между собой наружный и внутренний приводные формовочные валки, каждый из которых выполнен в виде центрального вала и последовательно размещенных по ходу формовки трубы ведущей и ведомой обечаек, отличающееся тем, что, с целью расширения диапазона формуемых труб в сторону уменьшения диаметра, ведущая обечайка каждого валка выполнена с хвостовиком в виде вала-шестерни, размещенным в редукторе с возможностью взаимодействия с приводом редуктора, центральный вал снабжен приводом его поворота, оба привода и редуктор размещены за пределами первого витка трубы со стороны подачи...
Вакуумный прокатный стан
Номер патента: 1506714
Опубликовано: 20.05.1999
Авторы: Волчков, Гольдштейн, Терентьев, Финагин, Фокин
МПК: B21B 9/00
Метки: вакуумный, прокатный, стан
1. Вакуумный прокатный стан, содержащий вакуумную камеру, образованную замкнутой кольцевой станиной, герметично соединенной с вакуумной системой, и размещенный в вакуумной камере многовалковой калибр, имеющий расположенные в одной плоскости ручьевые валки с приводными шестернями и подшипниковыми опорами, отличающийся тем, что, с целью снижения габаритов и металлоемкости стана и улучшения условий эксплуатации подшипниковых опор, валки выполнены консольными, а их концевые части, противоположные ручьевым частям валков, пропущены через радиальные расточки, выполненные в станине, в количестве, равном числу валков калибра, при этом шестерни привода насажены на соответствующие валки и вместе с...
Технологический инструмент стана поперечно-винтовой прокатки
Номер патента: 1513704
Опубликовано: 27.04.1999
Авторы: Волчков, Потапов, Терентьев, Тыртов, Финагин
МПК: B21B 19/02
Метки: инструмент, поперечно-винтовой, прокатки, стана, технологический
Технологический инструмента стана поперечно-винтовой прокатки, содержащий валки, имеющие входной участок, составленный из двух конических поверхностей, цилиндрический участок пережима и выходной конический участок, отличающийся тем, что, с целью улучшения условий захвата путем создания большей площади смятия заготовки, по меньшей мере у одного из валков ось первой конической поверхности входного участка составляет с осью второй угол 3 - 5o и пересекает ось второй на расстоянии, равном 0,2 - 0,4 длины входного участка от пережима.
Способ химико-термической обработки стальных и чугунных деталей в плазме тлеющего разряда
Номер патента: 1189139
Опубликовано: 20.04.1997
Авторы: Виноградов, Волчков, Гришаев, Коган, Корселадзе, Смирнов, Черкасов, Ческис
МПК: C23C 14/38
Метки: плазме, разряда, стальных, тлеющего, химико-термической, чугунных
1 Способ химико-термической обработки стальных и чугунных деталей в плазме тлеющего разряда при 500 680 С с многократным чередованием стадий изотермической выдержки, первая стадия в аммиаке, вторая в аргоне, отличающийся тем, что, с целью повышения сопротивления деталей износу в условиях агрессивных сред за счет формирования на обрабатываемой поверхности деталей нитрокарбидной зоны, после многократного чередования стадий изотермической выдержки проводят дополнительную изотермическую выдержку при 500 600 С в аммиачно-пропановой смеси в течение 2-2,5 ч.
Электронно-лучевая сварочная пушка
Номер патента: 1181213
Опубликовано: 27.10.1996
Авторы: Веригин, Волчков, Комиссаров, Наговицын, Парфенов, Сипоркевич, Шкварникова
МПК: B23K 15/00
Метки: пушка, сварочная, электронно-лучевая
Электронно-лучевая сварочная пушка, содержащая корпус с установленными в нем и закрепленными на изоляторе управляющим электродом с токоподводом и прямонакальным катодом, через встроенный понижающий трансформатор, подключенным к высоковольтному кабелю, отличающаяся тем, что, с целью уменьшения габаритов, она снабжена двумя дополнительными изоляторами, один из которых установлен между корпусом и понижающим трансформатором, во втором выполнено коаксиальное отверстие для токоподвода управляющего электрода, а вторичная обмотка трансформатора выполнена в виде корпуса и соединена с прямонакальным катодом.
Устройство для юстировки оптических элементов
Номер патента: 1825171
Опубликовано: 20.09.1995
Авторы: Волчков, Мурашев, Пустовалов
МПК: G02B 7/00
Метки: оптических, элементов, юстировки
...Э, чем достигается установка оптического элемента 4 в нужное положение относительно оптическо 1 оси,При увеличении температуры окружающей среды пружина 5 за счет своего значи 5 10 15 20 25 30 35 40 45 ельного линейного размера будет удлиняться на величину большую. чем увеличение расстояния от корпуса 1 до держателя 3, и стремиться тем самым изменить положение оптического элемента 4 (отклонить его верхний конец вправо). Однако за часть разности величины коэффициентов линейного расширения материалов корпуса 1 и термочувствительного стержня 10 последний будет иметь линейное приращение Ь. (фиг, 1, фиг. 3) относительно корпуса 1, За счет того, что правый конец стержня 10 лишен свободы линейного перемещения (упирается в упор 12), его...
Устройство оптимальной обработки сложных сигналов
Номер патента: 2004939
Опубликовано: 15.12.1993
Авторы: Безгинов, Волчков
МПК: H03H 17/00
Метки: оптимальной, сигналов, сложных
...8, а с выхода - на счетчик 4, который параллельным кодом управляет 50процессом переключения мультиплексора5. Тактирование дециматоров 7 осуществляется тактовыми импульсами подаваемыми сгенератора 8.55С выхода сумматора 9 сигнал, имеющийпостоянную структуру, поступает на вход, МЛЗ 1, отводы которой располагаются через время д г. Напряжение с первого отвода линии (без задержки) поступает на взвешивающие элементы 3, коэффициенты передачи которых пропорциональны значе- НИЯМ 1 в, 11, 1 Р дп - 1, ГДЕ ВЕЛИЧИНа 1 определяется из соотношения Б - гп 1 рГ.Т, Аналогично, напряжение со второго отвода линии (задержанное в линии на время д т) поступает на взвешивающие элементы, коэффициенты передачи которых пропорциональны значениям 1 п Ц и + 1, 1 и...
Способ определения коэффициентов массопереноса и устройство для его осуществления
Номер патента: 2003076
Опубликовано: 15.11.1993
Авторы: Бояршинов, Волчков, Моисеенко, Терехов
МПК: G01N 15/08
Метки: коэффициентов, массопереноса
...опытов образец про. дувался углекислЬм газом далее подача газа прекращалась и регистрировалось изменение концентрации во времени при обдуве . поверхности песка воздухом. Время выхода кривой. на линейный . участок составляет 100 с, что соответствует предыдущим оценкам, и наклон всех кривых одинаков и не зависит от координаты измерений внутри образца, при этом темп измерения состава составляет величину та=0,007 с 1. Тогда коэффициент диффузии в песке им, что это значение совпадает с реатами оценок работы (2), где получено 3-1,41, Далее находим среднее по по- ости песка диффузионное число Стен- по формулеФормула изобретения- 1ещ,б йенс т 9 (е /гйд 4 Э) Составитель Б.БояршиновТехред М.Моргентал. Корректор С,Лисина Редактор Тираж...
Устройство для передачи и приема двоичной информации
Номер патента: 2002374
Опубликовано: 30.10.1993
Авторы: Безгинов, Безгинова, Волчков, Волчкова
МПК: H04J 13/00, H04L 1/00, H04L 7/06 ...
Метки: двоичной, информации, передачи, приема
...число раэ, равное числу элементов синхропосылки й. Частота следования импульсов, выдаваемых генератором 7 тактовых частот на его третьем выходе, превышает частоту следования импульсов, поступающих с второго его входа в одоп раз. Последовательность тактовых импульсов с третьего выхода генератора 7 тактовых частот поступает на вход запроса символов служебной информации датчика 8 служебной информации, При поступлении на этот вход тактового импульса датчик 8 служебной информации выдает очередной символ служебной информации на вход преобразователя 23 последовательного кода в параллельный. После выдачи датчиком 8 служебной информации одоп символов служебной информации преобразователь 23 последовательного кода в параллельный при подаче на его...

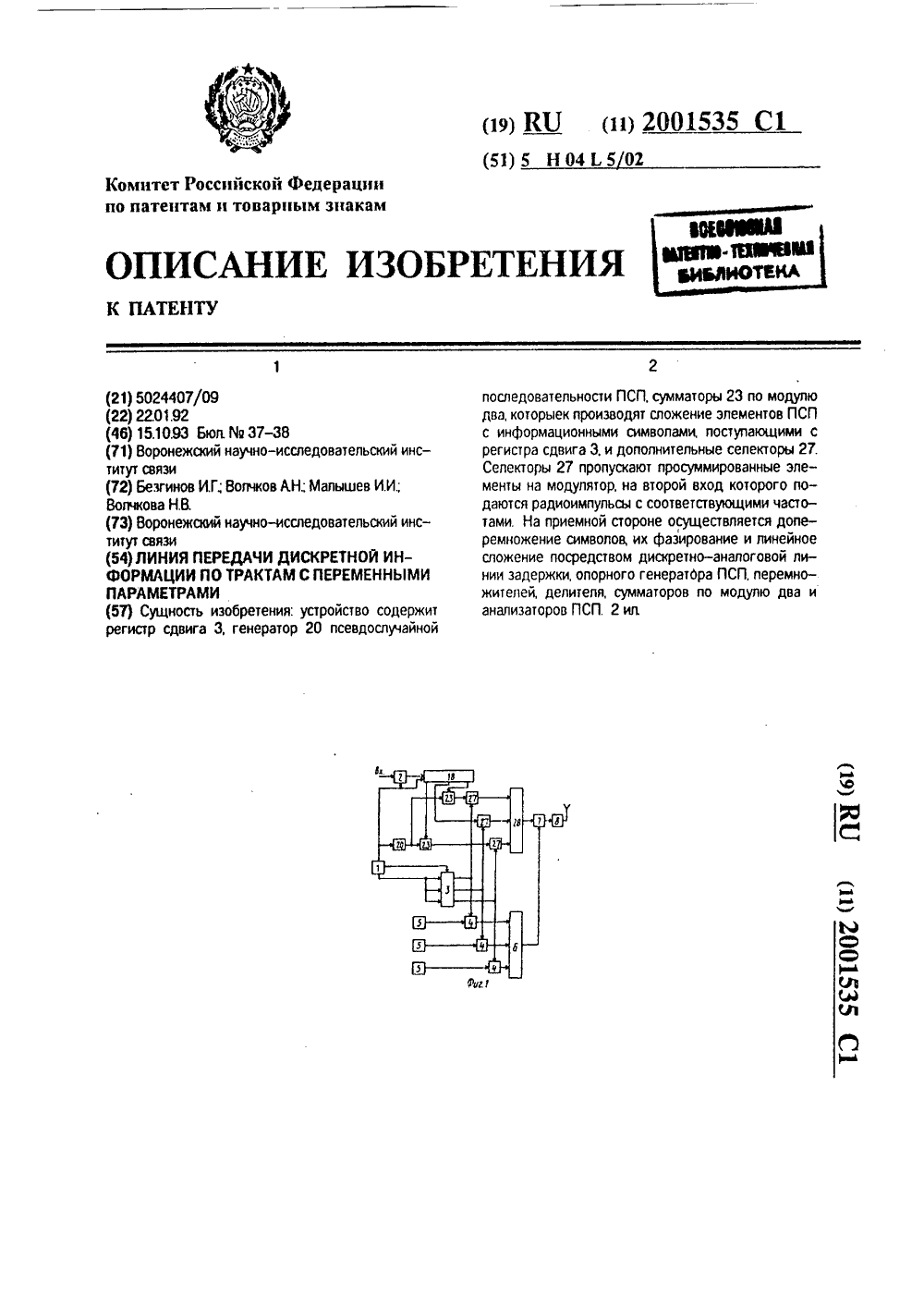

Линия передачи дискретной информации по трактам с переменными параметрами
Номер патента: 2001535
Опубликовано: 15.10.1993
Авторы: Безгинов, Волчков, Волчкова, Малышев
МПК: H04L 5/02
Метки: дискретной, информации, линия, параметрами, передачи, переменными, трактам
...т.д. Число ячеек памяти в ДАЛЗ 29 должно превышать число разрядов регистра сдвига 18 информационных символов в число раз, равное числу ветвей разнесения. Число же отводов от ДАЛЗ 29 равно числу ветвей разнесения, причем число ячеек памяти между двумя любыми соседними отводами одинаковые,Отсчеты напряжений с отводом ДАЛЗ 29 поступают на перемножители 30. Число перемножителей на единицу меньше числа отводов ДАЛЗ 29, т.к. один иэ отводов является опорным (аналогично опорному отводу регистра сдвига 18) и служит общим входом для всех перемножителей 30, на вторые входы которых поступают отсчеты напряжений с соответствующих отводов ДАЛЗ 29.Для осуществления сложения элементов сигнала, относящихся к одному информационному символу, которые...
Широкополосная радиолиния приемопередачи дискретной информации
Номер патента: 1827053
Опубликовано: 07.07.1993
Авторы: Безгинов, Безгинова, Волчков, Волчкова
МПК: H04J 13/00, H04L 1/16
Метки: дискретной, информации, приемопередачи, радиолиния, широкополосная
...входы решающих 32, 34 с устройства 15 синхронизации. Т.к. решения выносятся решающими устройствами 32, 34 на каждом такте, а информационный импульс присутствует в каждый конкретный момент отсчета лишь на входе одного из них, то на входах решающих устройств 32 и 34 формируются последовательности символов, составляющие как из истинных значений информационных символов, так и из числа случайных символов, сформированных решающими устройствами в моменты, соответствующие отсутствию информационных символов на их входах. Закон чередования информационных и случайных символов на выходах решающих устройств 32 и 34 определяется порядком следования элементов кодовой последовательности, передаваемой в данный момент времени (одной из кодовых...
Способ искусственной вентиляции легких
Номер патента: 1805977
Опубликовано: 30.03.1993
Авторы: Волчков, Иоффе
МПК: A61M 16/01
Метки: вентиляции, искусственной, легких
...в с определяется по формулеДОдТ., Частота дыхания (ЧД) определяется по формулеЧД = - -Д (5) При необходимости определяется время выдоха (Т,д) по формуле60 сТвыд Ч --вд (б) или гоотношение (Я) вдох/выдох по формулеТ5 =- -- (7)ТвыдОпределяются предельные значения дыхательного объема и обьемной скорости потока для каждого больного как максимальные так и минимальные, Максимальные - ДО по формуле(8) а минимальные ДО мин по формулеДОмин =30(9) по этим же формулам определяются предельные значения объемной скорости дыхательного потока, При получении значений ДОд, /д ниже минимальных, выбираются минимальные значения и подключается модулятор осцилляций для проведения объемной осцилляторной вентиляции с этими параметрами.Коррекция параметров ИВЛ...
Способ изготовления древопластика
Номер патента: 1801745
Опубликовано: 15.03.1993
Авторы: Волчков, Потапов
МПК: B27N 3/06
Метки: древопластика
...без сколовПредлагаемый способ изготовления древопластика был опробован на прессовом участке прессования пластиков,Опилки, завезенные из лесхоза, состояли 50 Х 50% из частиц хвойных и лиственных пород деревьев, начальная влажность 40%. Без предварительной подготовки опилки заливали раствором модификатора навескэ опилок 1,5 кг, количество раствора 0,6 л), содержащего в 1 л раствора, мас,ч Смесь тщательно перемешивали и подвергали сушке в паровом термошкафу до остаточной влажности 38%.В металлическую форму с размерами рабочей камеры 320 Х 280 мм (горизонтальная проекция) на дно засыпают 200 г цветной крошки отходов от питьевых машин ударопрочного полистерола, Засыпка хаотичная, Сверху засыпают древесные частицы, обработанные...
Способ получения 3, 4-дифторанилина
Номер патента: 1792936
Опубликовано: 07.02.1993
Авторы: Абраменко, Волчков, Заболотских, Кочанов, Нефедов, Тиунов, Чарушин, Чупахин, Шипилов
МПК: C07C 209/36, C07C 211/52
Метки: 4-дифторанилина
...орто-дифторбензолэ проводят при 40-50 С в начальный период, с целью увеличения селективности процесса, доводятемпературу до 90 ОС в конце процесса, для максимального использования азотной кислоты, Восстановление проводят при 30-75 С, используя в качестве растворителя пропанол, Проведение процесса восстановления 3,4-дифторнитробензола при температуре ниже 30 С приводит к чрезмерному замедлению процесса и снижению из-эа этого выхода целевого продукта, При повышении температуры более 75 ЯС увеличивается унос реагентов и продуктов реакции, что также снижает выход.Отличительными признаками предлагаемого способа являются: получение 3,4- дифторанилина из другого сырья орто-дифторбензола, который подвергают нитрбвэнию смесью азотной...
Способ электрообработки и устройство для его осуществления
Номер патента: 1780950
Опубликовано: 15.12.1992
Авторы: Волчков, Гейко, Евплов, Лобанов, Поняков, Попов, Степников, Шепырев, Шитиков
Метки: электрообработки
...шлифования составит вроит =0,036 об/мин. Устройство, реализующее способ обработки содержит станину 1, технологический ротор 2, механизмы 3 вращения образцов 4, коллектор 5 распределения технологического тока по рабочим позициям ротора 2, инструментальные блоки 6 с электродами- инструментами 7, рабочую ванну 8, передающее устройство 9, роторный накопитель .10. Технологический ротор 2 установлен с возможностью его вращения на неподвижной штанге 11, закрепленной на станине 1. Вращение ротора 2 осуществляется от электропривода 12 через цепную передачу 13 на роторе 2 установлены механизмы 3, обеспечивающие вращение образцов 4 от электро- привода 14 через блоки ременных передач 15. Зажим образцов 4 в центрах 16 и 17...
Способ получения 1-этил-6-фтор-7-(4-метилпиперазинил)-4 оксо-1, 4-дигидро-3-хинолинкарбоновой кислоты
Номер патента: 1766921
Опубликовано: 07.10.1992
Авторы: Волчков, Груздев, Заболотских, Капленко, Карпин, Котовская, Липкинд, Мокрушина, Навашин, Нефедов, Петрова, Сидоров, Толстиков, Фомина, Чарушин, Чупахин, Шайдуров, Шипилов
МПК: C07D 401/04
Метки: 1-этил-6-фтор-7-(4-метилпиперазинил)-4, 4-дигидро-3-хинолинкарбоновой, кислоты, оксо-1
...массу до комнатной температуры и выливают в смесь толченого льда и воды (350 мл), Органический слой экстрагируют хлороформом (2 х 50 мл), промывают хлороформный слой водой, 10%-ным раствором соды и снова водой до нейтральной реакции, Хлороформные вытяжки сушат над СаС 12, растворитель отгоняют на ротационном испарителе. Получают 77,7 г масла желтого цвета, которое перегоняют в вакууме, собирая фракцию, кипящую при 59 - 61 С (16 мм рт. ст,). Получают 6-.,4 г (800 ) 3,4-дифторнитробензола.3,4-Дифторанилин, В трехгорлую колбу емкостью 250 мл, снабженную мешалкой, обратным холодильником и термометром, помещают 10 мл (14,4 г, 0,09 моль) 3,4-дифторнитробензола, приливают 30 мл 6 о -ной соляной кислоты, затем при интенсивном...
Способ изготовления стержневых резьбовых изделий
Номер патента: 1766573
Опубликовано: 07.10.1992
Авторы: Волчков, Кривощапов, Мокринский, Ригмант
Метки: резьбовых, стержневых
...резьбонакатного инструмента.Поставленная цель достигается за счет того, что при высадке головки торец стержня формируют в виде усеченного конического выступа, значение большего диаметра которого составляет не более диаметра стержня под накатку резьбы и не менее внутреннего диаметра резьбы.Образование фаски производится на выталкивателе (фиг.1 и 2).После редуцирования стержня под накатку(линии "а" - образующие калибрующего пояска редуцирующей матрицы) диаметр его отредуцированной части будет больше или равен наибольшему диаметру фаски в зависимости от того, диаметр калибрующей части редуцирующего пояска будет больше (фиг.1) или равен (фиг.2) наибольшему диаметру выдавливающего участка выталкивателя.Так как предлагаемый способ...
Способ получения монофторфенолов
Номер патента: 1759829
Опубликовано: 07.09.1992
Авторы: Абраменко, Волчков, Заболотских, Нефедов, Шипилов
МПК: C07C 37/02, C07C 39/24
Метки: монофторфенолов
...имеет существенный недостаток, связанный с технологическими трудностями, возникающими при использовании комплекснОго катализатора (приготовление и регенерация катализатора, отделение его от продуктов реакции).Цель изобретения - упрощение технологии за счет исключения необходимости приготовления и использования в процессе сложного катализатора.Цель достигается тем, что фторированные фенолы получают взаимодействием соответствующих дифторбензолов с твердой щелочью в присутствии низших вторичных или третичных спиртов при 150 - 300 С,При температуре ниже 150 С выход целевых фторфенолов недостаточно высок изза неполного протекания реакции (пример1759829 Загрузка 8 ыход ГС НОЦ условияопыта Пример КОН спирт Т, "С время,Ц 96,9 85 200 Метаг(1...
Устройство приемо-передачи двоичной информации
Номер патента: 1757115
Опубликовано: 23.08.1992
Авторы: Безгинов, Волчков, Волчкова
МПК: H04L 7/06
Метки: двоичной, информации, приемо-передачи
...на второй вход сумматора 4 по модулю два, на 20 первый вход которого подается последовательность проверочнь 1 х символов с вьхода сумматора 2 по модулю два. Суммарная последовательность с выхода сумматора 4 по модулю два подается на второй вход комму татора 5, который поочередно выдает на выход символы скремблированной и сум- .марной последовательностей. Работой коммутатора 5 управляет генератор 7 тактовйх частот. с третьего выхода которого на управ ляющий вход коммутатора 5 подается управляющая последовательность импульсов в виде меандра с частотой следования импульсов, равной скорости передачи информационных символов. Последовательйость 35 кодовых символов в виде поочередно следующих символов суммарной и скрвмблированной...
Кардолента
Номер патента: 1705429
Опубликовано: 15.01.1992
Авторы: Архипов, Беркович, Волчков, Демин, Кацер, Рыжкин, Соколов
МПК: D01G 15/86
Метки: кардолента
...увеличении соотношения свыше 1:1,3 отклонение конца иглы в продольном направлении увеличивается до 500 мкм (кривая 2), а в поперечном направлении остается неизменным (кривая 1), при этом оптимальное отклонение 350 мкм достигается при соотношени 1;1,5, При увеличении соотношения свыше 1;1,8 величина максимапьного отклонения конца иглы резко возрастает и, например, при соотношении 1.2 наблюдались случаи, когда игла не возвращалась в исходное положение, так как при этом имели место вытянутые рваные поры,На фиг. 2 схематически показано отклонение конца иглы в продольном направлении (Л 2) игольчатой ленты, содержащей скобки 1 и основание, состоящие иэ соединенных между собой слоев ткани 3 и пористой резины 2, под воздействием расчесывающей...
Способ изготовления стержневых изделий с головкой
Номер патента: 1704898
Опубликовано: 15.01.1992
Авторы: Волчков, Мокринский, Ригмант
МПК: B21K 1/46
Метки: головкой, стержневых
...высадки так, что большая ось эллипса совпадает с линией, соединяющей выступы, (или вь 1 емки в инструменте, где они вьдавливдются, т.е. в направлении затрудненного течения металла), обеспечивает получение головки правильной круглой формы, что повышает кдчестео изделия,Так как в известном способе изготовления стержневого издг лия с выс 1 упдл 1 к номинальному обьему головки требуется пр 1 бди 1 ть дополнительный об м металла для компенсации эллипса. то реализация предлдгдел 1 ого способа, исклл 11 эа последний слагаемый обьем. путем получениа го лопкн правильной круглой формы сократитрасход ,е 1 алла. Ум ношение набора 1 еталла, идущего на голоску, повысит ее устойчивость г рн лысадке 1 сн 1 зи 1 ь энергосиловыепара) Р 1;4 итэчпоок.1,На...
Пломба
Номер патента: 1697103
Опубликовано: 07.12.1991
Автор: Волчков
МПК: G09F 3/03
Метки: пломба
...паз 6,Пломба содержит также замыкатель,выполненный из верхней и нижней шайб7,8, которые установлены в горизонтальномпазу 6. Прорези 9 на внутренней окружноопечатывания, а именно для опечатывания железнодорожных вагонов при транспортировке грузов. Цель изобретения - повышение надежности пломбы путем исключения несанкционированного вскрытия - достигается выполнением замыкателя в виде двух шайб 7 и 8, установленных в горизонтальном пазу 6, причем диаметр верхней шайбы 7 равен диаметру свободного конца 3 дужки 2, а нижняя шайба 8 имеет лепестки и ее диаметр б равен диаметру кольцевой проточки 4 дужки 2, а также тем, что шайба 8 выполнена из пружинящего материала. 5 ил. Диаметр б шайбы 7 равен диаметру свободного конца 3 дужки...
Устройство для смазки движущегося полосового материала
Номер патента: 1694273
Опубликовано: 30.11.1991
Авторы: Волчков, Ковтун, Навальнев, Пятин
МПК: B21B 45/02
Метки: движущегося, полосового, смазки
...корпус 1, резервуар 2 сО смазкой, Валики 3 и 4, вращающиеся на подшипниках качения не показаны), из которых нижний валик,3 погружен в смазку, а верхний валик 4 закреплен между двумя пластинами 5, образующими совместно с рукояткой 5, пружинами 7 и осью 8 вращения узел поджатия в радиальном направлении. Дополнительная емкость 9 с двумя маслоотражающими пластинами 10 одной стороной закреплена на оси 11, а другой опирается на нижний валик 3, Узел регулирования толщины смазочной пленки состоит из пружины 12, гайки 13 и винта 14, связанного Одним концОм с Верхней масло- отражающей пластиной 10, а друглм концом с пластиной 5 узла поджатия,Устройство работает следующим образом.Обрабатываемый материал (полоса или лента) подается между валиками 3...
