Электронно-лучевая сварочная пушка
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1181213
Авторы: Веригин, Волчков, Комиссаров, Наговицын, Парфенов, Сипоркевич, Шкварникова
Формула
Электронно-лучевая сварочная пушка, содержащая корпус с установленными в нем и закрепленными на изоляторе управляющим электродом с токоподводом и прямонакальным катодом, через встроенный понижающий трансформатор, подключенным к высоковольтному кабелю, отличающаяся тем, что, с целью уменьшения габаритов, она снабжена двумя дополнительными изоляторами, один из которых установлен между корпусом и понижающим трансформатором, во втором выполнено коаксиальное отверстие для токоподвода управляющего электрода, а вторичная обмотка трансформатора выполнена в виде корпуса и соединена с прямонакальным катодом.
Описание
Целью изобретения является уменьшение габаритов пушки.

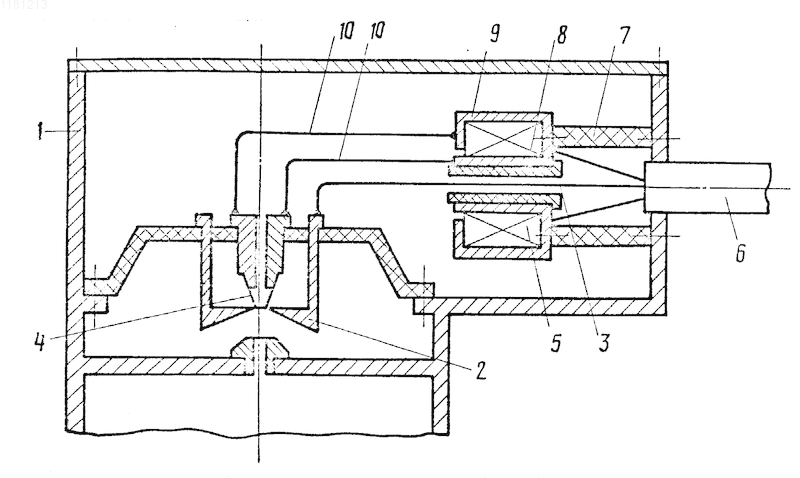

На чертеже дана схема электронно-лучевой пушки.
Электронно-лучевая пушка содержит корпус 1 с установленными в нем и закрепленными на изоляторе 1 управляющим электродом 2 с токоподводом 3 и прямонакальным катодом 4, через встроенный понижающий трансформатор 5 подключенным к высоковольтному кабелю 6. Пушка также снабжена двумя дополнительными изоляторами 7 и 8. Изолятор 7 установлен между корпусом 1 и понижающим трансформатором 5, а в изоляторе 8 выполнено коаксиальное отверстие для токоподвода 3 управляющего электрода 2, вторичная обмотка трансформатора выполнена в виде корпуса 9 и соединена с прямонакальным катодом 4.
Устройство работает следующим образом. Высокое напряжение, подают по высоковольтному кабелю 6 на первичную обмотку встроенного трансформатора 5, понижают его и с вторичной обмотки ток, протекающий в ней, подводят посредством жгутов 10 на прямонакальный катод 4, разогревают его, и он начинает эмиттировать электроны. Катод 4 и встроенный понижающий трансформатор 5 находятся под высоким напряжением, равным ускоряющему напряжению. Для исключения пробоев между корпусом 1 и трансформатором 5 установлен дополнительный изолятор 7.
Для управления током пучка электронов, эмиттируемых катодом 4, установлен управляющий электрод 2, потенциал на который подают по высоковольтному кабелю через токоподвод 3. Для изоляции встроенного трансформатора 5 от токоподвода 3 установлен изолятор 8.
Такая конструкция пушки позволяет значительно уменьшить ее габариты.
Электронно-лучевая сварочная пушка, содержащая корпус с установленными в нем и закрепленными на изоляторе управляющим электродом с токоподводом и прямоканальным катодом, через встроенный понижающий трансформатор подключенным к высоковольтному кабелю, отличающаяся тем, что, с целью уменьшения габаритов, она снабжена двумя дополнительными изоляторами, один из которых установлен между корпусом и понижающим трансформатором, во втором выполнено коаксиальное отверстие для токоподвода управляющего электрода, а вторичная обмотка трансформатора выполнена в виде корпуса и соединена с прямоканальным катодом.
