Волчков

Номер патента: 830085

Опубликовано: 15.05.1981

Авторы: Балясный, Волчков, Коновко, Коток, Челомбитько

МПК: F25B 11/00

Метки: газа, низкотемпературнойобработки, природного

...б, противоточные рекуперативные теплообменники 3, компрессор 10 турбодетандера 5 в промысловый коллектор 31Разделение потоков газа эа счет переключения выходов сепараторов 16 между первым коллектором 4 и выходным коллектором 9 и изменение геометрии проточной части турбодетан.дера 5 с помощью привода 11 соплового аппарата турбодетандера позволяет обеспечить максимальную производительность установки при заданном ограничении на качество подготовки природного газа.Увеличение производительности, бО установки обеспечивается подключением выбранных выходов сепараторов 16 к коллектору 9, давление газа в котором ниже чем в первом коллекторе 4 на величину срабатываемого давления 65 на турбодетандере 5. Благодаря этомудостигается...

Номер патента: 827921

Опубликовано: 07.05.1981

Авторы: Волчков, Кислых, Кубышев, Кутателадзе, Синайко, Чемоданов, Чепурин, Шелудяков

МПК: F26B 17/10

Метки: вихревая, камера, проведения, процес-cob, тепломассообмена

...окружности лопаточек, наклоненных.к касательной под углом 10 - 30. Нижняя часть полутора отделена от периферийной части нижней торцевой стенки 2 камеры кольцевой щелью 6 для вывода газовзвеси. В центре стенок 1 и 2 расположены выхлопные патрубки 7 и 8, Натрубок 8 имеет диаметр, меньший диаметра шара 4.Вихревая камера работает следующим образом.827921 Формула изобретения Составитель Ю, Мартинчик Техред И. ПенчкоРедактор Т, Глазова Заказ 748/16 Изд.308 Тираж 749 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3Газообразное рабочее тело (воздух или нагретый газ) через кольцевой завихритель 5 с сильной закруткой входит в рабочий объем...

Номер патента: 826172

Опубликовано: 30.04.1981

Авторы: Василенко, Волчков, Кайданик, Кубышев, Кутателадзе, Меновщиков, Цугленок, Ядыкин

МПК: F26B 3/10

Метки: зернистых, сушки

...тем,что обработку газом осуществляют после обработки в электромагнитном полеи ведут в вихревом потоке со скоростью 15-20 м/с, причем обработку материала могут вести циклично с продол"жительностью цикла 15-20 с, В материале, разогретом в объемном резонаторе высокочастотным полем, под действием электромагнитного поля создаЕтся положительный температурный градиент, образующий внутри его избыФточное давление, которое вытесняетвлагу на поверхность в капельножидком состоянии, После этого разогретый материал поступает в вихре-.,вой газовый поток, где, находясь поддействием аэродинамических и массовых сил, обдувается им с относительными скоростями, значительно превьппающими скорость витания, В результатесъем влаги с поверхности...

Номер патента: 825474

Опубликовано: 30.04.1981

Авторы: Брагин, Волчков, Востокова, Зотова, Несмеянова, Фурман

МПК: C07C 13/54

Метки: 825474

...два пика (исходный, 3,3-диметилциклопропен и его димер , выливают в холодную воду, отделяют эфирный слой а водньпт экстрагируют эфиром. Объединенные. эфирные вытяжки сушат над прокаленным К 2 С 03, эфир отгоняют и получают О,5 г смеси продуктов димеризации и олигомеризацин З,З-диметилциклопропена с общим выходом 301 г/г И 1 в час или 260 г-моль/г-атом й в час. Содержание ы смеси З,З,б,б-тетраметилтрицикло3.1.0.02 фгексана 693, олигомеров - 312.П р и м е р 2В реактор с катализатором (по примеру 1) вводят 15 мл абсолютного эфира; 1,35 г 3,3-диметилциклопропена и 0,16 мл (СН 5) Аэ С 1 в бензоле (0,002885 г А 1 в 1 мл раствора). Атомное соотношение М А 1 1:2. Опытведут при +40 С, как в примере 1, и получают 0,17 г продукта. Скорость...

Номер патента: 825473

Опубликовано: 30.04.1981

Авторы: Брагин, Волчков, Востокова, Зотова, Козуб, Несмеянова, Фурман, Хидекель

МПК: C07C 13/54

Метки: 825473

...винертной, атмосфере; катализатор в расчете наг содержит 0,02-О,О 4 г Т 1.(оу) . П р и м е р 2. Приготовление катализатора на основе окисленного угля 4А. Подготовка окисленного угля.Уголь марки СКТ (ТУ 2 ТУ 31460) помещают в стакан, наливают НИО, уд.в.1,4, марки г) и греют на водянойбане при 80 С 6 ч, охлаждают, промывают декантацией несколько раз дис 1 иллированной водой, а затем на пористомФильтре до нейтральной реакции фильтрата. Уголь сушат при 105 до постоянного веса и определяют количество кислых групп титрованием навески 0,1 н.ИаОН. Емкость ОУ по йаОН - 5-6 мг-экв//г,Б. Получение ОУ - ТС 13. 6 г ОУ,полученного в примере 2-А, кипятятс 40 мл Т 1 С 14 в атмосФере сухого М4 ч, после чего вначале декантацией,а затем на пористом фильтре...

Номер патента: 822935

Опубликовано: 23.04.1981

Авторы: Бедняков, Беляков, Волчков, Финагин, Хаустов

МПК: B21B 17/14

Метки: редукционный, стан

...повышение производительности.На Фиг. 1 изображен рЕдукционный стан, общий вид на Фиг. 2 - разрез А-А.на Фиг. 1; на фиг. 3 - разрез В-Б на фиг, 2.Уедукционный стан содержит станину 1 с поперечными направляющими 2, снабженную вертикальными клиньями 3 раму 4, имеющую Форму трапеции со сторонами 5 и 6, несущие раму и перемещакщиеся по направляющим станины подвижные элементы, выполненные в виде О-образных ползунов 7 с клином 8, поверхность которого сопряжена со стороной 5 рамы, тогда как другаяее сторона 6 сопряжена с поверхностьюклиньев 3. Каждый иэО-образных полэунов шарнирно соединен. через тягу 9с силовыми цилиндрами 10 и скрепленсинхронизатором в виде вала 11 срычагами 12, шарнирно связанными стягами. Каждый силовой цилиндр...

Номер патента: 821090

Опубликовано: 15.04.1981

Авторы: Волчков, Калугин, Лосев, Наумов, Павлюков, Сальников, Световидов, Седых, Шикера

МПК: B23K 1/00

Метки: пайкидеталей, электроконтактной

...9. Ток, проходя через электроды 4 и б и стенки трубок 1 и 2, разогревает их, Припой 3 расплавляется и заполняет зазор между трубками. Тепловые мощности на трубки подаются такие, чтобы обеспечить за одинаковое время нагрев части трубки 2 и конца (торца) установленной в нее трубки 1, до равной температуры. При пайке трубок из одинакового материала и с одинаковой толщиной стенок тепловая мощность, подаваемая на внутреннюю трубку .1, должна быть на 40 больше подаваемой на трубку 2. При других сочетаниях разность в тепловых мощностях может доходить до 140, Тепловые мощности подводят одновременно при их следующем соотношении; О, Ь 65 Ь 5 Н 1 С .о г фгде Для круглых трубок выражение") имеет вид 1БЬ 15 Н д 85 Ь 25 Н 2 2+ Б 2 где д и д -...

Номер патента: 811337

Опубликовано: 07.03.1981

Авторы: Волчков, Лысенко, Шиян

МПК: H01B 19/02

Метки: дегазации, электро-изоляционных

...для дегазации состоит з корпуса 1, в которм шарнирно закреплены дегазационные элементы 2, которые свободно установлены на упоры 3, жестко закрепленные на раме 4, Верхняя часть рамы 4 через сильфон 5 соединена с внешней средой и на ней закреплен указатель угла перемещения о. Отсчет угла перемещения осуществляется по шкале 7, закрепленной на корпусе емкости 1, Нижний конец рамы 4 устанавливается по скользящей посадке в направляющие втулки, закрепленные жестко в корпусе 1. Верхняя часть рамы 4 через зубчатое колесо 8 и рейку 9 соединена с приводом 10, Корпус 1 соединен с на 35 40 45 50 55 60 65 когитсльной емкостью 11 через вснт:л, 12, Корпус 1 и с. кость 11 мсОруогху 1 о, заполнен ую теплоносителем, ьнсшшо о чс,човуо изоляцию 14 и...

Номер патента: 809577

Опубликовано: 28.02.1981

Авторы: Волчков, Иванов

МПК: H03K 23/00

Метки: деления, предварительной, уста-новкой, частотыимпульсов

...выходы вентилейб, 12 - соответственно к входам сло- З 0жения счетчиков 9, 8. Нулевой входтриггера 7 соединен с выходом вентиля 4. Второй вход вентиля 12 соединенс шиной 13 управляющего сигнала, которая служит для подачи сигнала напереключение коэффициента деленияустройства на единицу. Одноименныевходы разрядов счетчиков 8, 9 объединены и подключены к линиям остальных разрядов (2 2") шины 10 подачи кода устанавливаемого коэффициевта деления. Входы предварительнойзаписи в каждом счетчике 8, 9 соединены с выходом переноса,Устройство работает следующим образом. 45Для приведения устройства в исходное состояние необходимо подать импульс на вход установки триггера 7в единичное состояние и вход предварительной установки счетчиков 8, уО9 (цепь...

Номер патента: 809500

Опубликовано: 28.02.1981

Авторы: Будянов, Бургомистров, Волчков, Гребнев, Кривоносов

МПК: H03K 3/281

Метки: фотомодулятор

...15 и 16, термокомпенсирующие цепи, .подсоединенные параллельно обкладкам времязадающих конденсато ров и состоящие из последовательно включенных дополнительного конденса" тора 17 (18 - в другом плече мульти 1 стфгде Е 1 КО 1 сто 1 ко+ 1 слоЕС (1,) напряжение источника 3 питания;емкость времязадающих конденсаторов 15 и 16;управляемая составляющая тока стока полевого транзистора;обратный ток запертых клю-. чевых транзисторов 1 и 2; неуправляемая составляющая тока стока полевого транзистора при запертом транзисторе,вибратора, обозначения для которогодалее даны в скобках) и термокомпенсирующего транзистора 19(20) с оторванным коллектором, при этом дополнительный конденсатор одной обкладкой подключен к коллектору ключевоготранзистора 1(2)...

Номер патента: 806178

Опубликовано: 23.02.1981

Авторы: Вильде, Волчков, Финагин

МПК: B21B 25/02

Метки: трехроликовый, трубопрокатногостана, центрователь

...цилиндри зубчатые секторы, сидящие на осяхкаждого рычага, привод изменения рас"стояния между роликами снабжен двумяпромежуточными шестернями, установленными между зубчатыми секторами на корпусе.Такое конструктивное выполнение центрователя позволяет все зубчатые передачи раэместить не выходя за габариты шарниров рычагов, несущих ролики центрователя, который может быть размещен в непосредственной близости к валкам клети раскатного стана и в то же время не перекрывать зоны об служивания трех шпинделей. В результате этого ролики такого центрователя могут поддерживать стержень малого диаметра с короткой оправкой со ответственно,на близком расстояйии от 65 клети, повышая этим жесткость центрирования и улучшая качество прокатываемых...

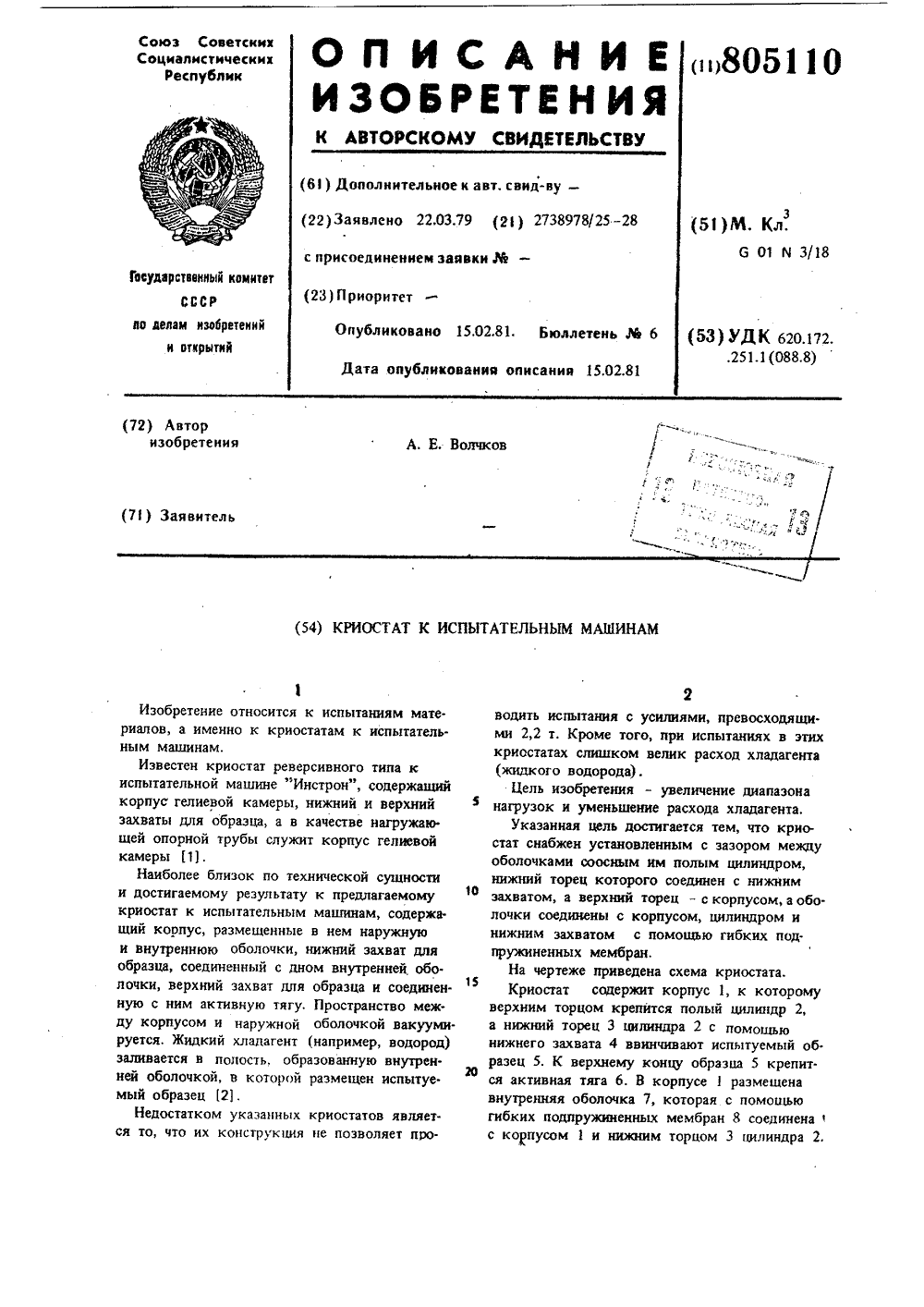

Номер патента: 805110

Опубликовано: 15.02.1981

Автор: Волчков

МПК: G01N 3/18

Метки: испытательным, криостат, машинам

...9 расположена между корпусом 1 и цилиндром 2 и соединена с ними посредством гибких подпружиненных мембран 10, Снаружи корпус 1 снабжен тепло- изоляционной оболочкой 11.Криостат работает следующим образом.Между оболочками 7 н 9 создают вакуум, В полость между корпусом 1 и внешней оболочкой 9 заливают жидкий азот для создания азотного экрана. В полость, ограниченную внутренней оболочкой 7, заливают жидкий водород. После охлаждения испытуемого образца 5 до температуры жидкого водорода (20 К) производят его нагружение при помощи активной тяги 6 вплоть до его разрушения, Разрушенный образец 5 удаляют, После разрушения образца 5 происходит освобождение накопленной энергии в виде волны деформации, которая вызывает колебания оболочек 7 и 9....

Номер патента: 795685

Опубликовано: 15.01.1981

Авторы: Бобовников, Васильев, Волчков, Казакевич, Коротков, Лузганов, Потапов, Смелов, Солдатов, Сухарев, Финагин, Шейх-Али

МПК: B21H 8/00

Метки: диаметром, переменнымвнутренним, полыхпрофильных, поперечной, прокатки, стан

...оправки и заготовки, который может быть выполнен в виде общего винта 10 с приводом 11 и совмещен с механизмом б осевого перемещения заготовки. На винте 10 установлены гайка 12 неподвижно закрепленная в тянущей каретке 7, и подвижно закрепленная гайка 13 с дополнительным приводом 14 и тормозом 15. Гайка 13 расположена перед кареткой 4 оправки и поджимается к каретке 4 механизмом 5. Вращение гайке 13 передается с вала 16. К тянущей каретке 7 подведен привод 17 вращения заготовки 18.Механизм 9 синхронного перемещения оправки и заготовки может быть выполнен в виде двух приводных винтов 19 и 20 (с приводами 11 и 21), соединенных расцепной муфтой 22 с приводом 23 и взаимодействующих с неподвижно закрепленными гайками 12 и 24, смонтированных в...

Номер патента: 789633

Опубликовано: 23.12.1980

Авторы: Белякова, Волчков, Козлов, Рукина, Уткина, Чаукин

МПК: C23C 11/16

Метки: коррозионностойких, нитроцементации, сталей

...зоне диффузионного слоя и резко замедлить рост зерна аустенина.Введение в печь азота в количестве 60-70% объема печной атмосферы с соответствующим снижением расхода углеводородного газа и аммиака эа 1- 1,5 ч до окоцчания процесса дает возможность снизить содержание водорода в стали и уменьшить вероятность образования 40 трещин на деталях при их охлаждении в масле после длительного процесса нитроцементации.Изменение количества вводимого азота и времени его введения в печную атмосферу либо не обеспечивает заметного повышения ударной вязкости, либо сопровождается побочными явлениями (обезуглероживанием и деазотированием стали) .0Например, при содержании в печной атмосфере 40% азота ударная вязкость стали 15 Х 16 Н 2 АМ повышается...

Номер патента: 789234

Опубликовано: 23.12.1980

Авторы: Базунов, Бердников, Волчков, Езжев

МПК: B22D 18/04

Метки: давлением, литья, низким

...и закрепленном в раме 29 устрой- Оства.Для деталей, не имеющих прямыхсквозных отверстий, установлены захваты 30, губки 31 которых имеют пазы,обРазующие с литником единую полость.Захваты 30 имеют возможность вертикального перемещения относительноЙержаврк 32 механизма транспортировки отливок, выполненного, ,апример,н виде карусели, На крышке 3 за устройством для получения отливок под щнизким давлением на позициях под углом 90 установлены обрезной пресс имеханизм снятия литникового остатка,В форме для литья деталей, имеющих прямые сквозные отверстия, по оси отверстия установлены отсекатель24, имеющий диаметр, ранный диаметруотверстия в отливаемой детали. Заодно с отсекателем 24 на его конце выполнена лопасть 33, имеющая литейныеуклоны....

Номер патента: 787987

Опубликовано: 15.12.1980

Авторы: Волчков, Горбатов, Звонов, Какимов, Косой, Трубицына

МПК: G01N 33/12

Метки: перемещения, пищевых, продуктов, процесса

...схемы, из диодов 22 и 23, конденсатора 24 и регистрирующего прибора 25, например миллиамперметра, образующего, вместе с конденсатором 24 исполнительную схему.Устройство работает следующим образом.Рычаг 1 погружают в исследуеьый продукт таким образом, чтобы контактные пластины соприкасались всей поверхностью с продуктом. При нажатии на кнопку 3 управления переменный ток поступает на согласующий транс" форматор 13, в результате чего вся схема оказывается под напряжением.При условии отсутствия раэбаланса мостов, что возможно в случае одинаковой проводимости исследуемого продукта, между парами контактных пластин 4-11 на выходе согласующих трансформаторов 14 и 15 сигнал будет отсутствовать и показание регистрирующего прибора будет...

Номер патента: 780913

Опубликовано: 23.11.1980

Авторы: Волчков, Потапов, Терентьев, Финагин

МПК: B21B 19/02

Метки: винтовой, клеть, прокатки, трехвалковая

...механизмов нижних барабанов выполнено 45 в виде расположенных диаметральнона барабане пары рычагов, вэаимоО Трехвалковая клеть стана винто вой прокатки содержит станину, составленную иэ основания 1 и крышки 2, дванижних валка 3 с барабанами 4 и 5, расположенными между основанием икрышкой станины, один верхний валок 6 с барабаном 7, размещенным в расточке крышки, винтовые нажимные механизмы соответственно верхнего и нижнего валков, имеющие винты Ю и Ус гайками 10 и 11 соответственно для верхних и нижних валков, уравновешивающее устройство верхнего барабана с валком, включающее траверсу 12 со смонтиронанной в ней дополнительной гайкой 13, которая зафиксирована относительно крышки станины посредством направляющих пазов а крышки, стяжек 14...

Номер патента: 779117

Опубликовано: 15.11.1980

Авторы: Волчков, Калашников, Колесников, Кост, Миронос, Петрунин, Розовский

МПК: B60S 5/00

Метки: обслуживания, средств, стенд, технического, транспортных

...уровнях, причем нижнее плечо 16 соединено пружиной 18 с опорной плитой 14, Снизу на корпусе 8 механизма кантования смонтированы захваты в виде двуплечих рычагов, верхние концы 19 которых соединены пружиной 20, а нижние концы снабжены лапами 21 для зажатия,сменного инструмента 22 для правки бортов 23 платформы 11, уложенной на подставки 24, или захвата фрикционного аппарата 25 при его снятии с ремонтируемого объекта.Стенд работает следующим образом.Портальные рамы 1 и 2 подводятся с торцов к ремонтируемому объекту. Стержни 10 вводятся., в зевы автосцепок и движением портальных рам 1 и 2 производится съемка автосцепок, перенос и погрузка их в кассеты, после чего стержни 10 вводятся в розетки автосцепок. Включается цилиндр 7 подъема и...

Номер патента: 772783

Опубликовано: 23.10.1980

Авторы: Волчков, Гейко, Евплов, Шитиков

МПК: B23P 1/12

Метки: заусенцев, снятия, электрод-инструмент, электрохимического

...другом кон це трубки 1 запрессован наконечник 2, выполненный из упругого сплава, свободный конец которого имеет сферическую форму, при этом размер по максимальному диаметру сферы выполнен превышающим диаметр отверстия, с кромок которого удаляются заусенцы, на величину, равную суммарной величине основания заусенцев по диаметру отверстия. Наконечник 2 имеет радиальные пазы, выполненные по ширине в с размерами, обеспечивающими сжатие сферического конца наконечника 2 до размера отверстия, в которое вводит772783 Формула изобретения ДЮ 4У Составитель Р.Никматдулиактор И.Мырдина Техред Ж. Кастелевич орректор ,Г.Н в Эанаэ 67 15 Тираж 1 НРИПИ Государствпо делам изобр 13035, Москва, Ж 60нного комитета СССРтений и открытий35, Раушская наб дпис 4/5...

Номер патента: 770896

Опубликовано: 15.10.1980

Авторы: Волчков, Миронос, Петрунин, Розовский

МПК: B61J 3/06

Метки: вагонных, перемещения, тележек

...портал 1 с механизмом подъема транспортируемой тележки, состоящим из цилиндра 2, балки 3 и рамки 4 с захватнЫм органом (блоком) 5 и захватом 6 Шток цилиндра 2 жестко соединен с балкой 3, а рамка 4 свободно уложена на балке 3, Балка 3 и рамка,4 ограниченно перемецаются по вертикальным направляющим 7, смонтированным на портале 1. Рамка 4 в верхнем положении фиксируется относительно портала защелкой 8. Устройство предназначено для 5 отделения колесных пар 9 от рамы 10 вагонной тележки.Устройство работает следующим образом.Вагонная тележкасостоящая из ко лесных пар 9 и рамы 10 конвейером (на чертеже не показан подкатывается под портал 1. Включается силовой цилиндр 2, и балка 3 и рамка 4 с захватным органом 5 и захватом 6 опус- щ каются и...

Номер патента: 766687

Опубликовано: 30.09.1980

Авторы: Волчков, Круглов, Потапов, Финагин

МПК: B21B 35/10

Метки: барабане, валка, винтовой, поперечно, привод, прокатки, стана, установленного

...сортамента труб и сорта, а также способствует повышению точности за счет подстройки калибра при работе.На фиг. 1 изображен привод валка в разрезе; на фиг. 2 - узел 1 на фиг. 1. Привод валка, установленного в барабане стана поперечно-винтовой прокатки, состоит из конической шестерни 1, жестко связанной с рабочим валком 2, установленным через подшипники качения 3 на оси 4, смонтированной в кронштейне 5, жестко соединенном с барабаном 6 шестерней 7, которая насажена на один конец приводного вала 8 и установлена в подшипниковой опоре 9, смонтированной в барабане. Приводной вал имеет шлицевой конец 10. Соосно ему установлены полый нажимной винт 11 и приводная гайка 12 нажимного механизма. Нажимпой винт одним концом через сферический...

Номер патента: 751643

Опубликовано: 30.07.1980

Авторы: Волчков, Решетников, Романов, Шутов

МПК: B28C 5/16

Метки: смеситель, турбулентный

...звену) в перпо 1 перемешивацця смеси.Смссцтель содержит бак 1 с плоским дццщем 2, верхцш привод 3 ротора, состоящего цз вала 4 с дисками 5 ц 6 ц церемешцвающцх лоцастец 7, выгрузочцые цепные элементы 8 с грузами 9 ца коццах, ца горцзоцтальцых звеш,ях цепей вертикально закреплены пластицы 10. Кроме того, пластицы закреплены коцсольцо. В нижней части бака расположен выгрузочцый люк 11. Пластццы выполнены с цзцосостойкой цаплавкой.Устройство работает следующим образом.Прц запуске смесителя перед загрузкой выгрузочцые цспцыс элементы 8 под действием цецтробежцых сп зашвают радиальцос положение. Пластццы 10 це препятствуот этому, так как в этом положении зазор между швц минимальный, цо достаточный для предотвращения ограничения...

Номер патента: 749470

Опубликовано: 23.07.1980

Авторы: Бедняков, Волчков, Потапов, Терентьев, Финагин, Чистова

МПК: B21B 25/02

Метки: винтовой, механизм, прокатки, стана, труб, упорно-регулировочный

...изделий, появилась воэможность обрабатывать на прошивном стане короткие заготовки из трудноде.формируемых металлов, например, циркония, ра.нее обрабатываемых на прессе,Иа фиг, 1 изображен упорно-регулировочныймеханизм, продольный разрез; на фиг. 2 -поперечный разрез А - А на фиг, 1; на фиг. 3 -разрез Б - Б на фиг, 2; на фиг. 4 - поперечный разрез Г - .Г на фиг. 1,Упорно.регулировочный механизм содержиткаретку 1, ее привод осевого перемещения,состоящий иэ гаек 2, размещенных в направляющих каретки и пропущенных сквозь нихвинтов 3, приводимых в действие через редуктор 4 от двигателя 5.Кроме того, механизм включает смонтированную в каретке приводную упорную головку6, сидящую на валу 7, с приводным кулачкомзапора 8, в котором размещен...

Номер патента: 749468

Опубликовано: 23.07.1980

Авторы: Бедняков, Волчков, Найдин, Потапов, Терентьев, Финагин

МПК: B21B 19/04

Метки: задний, прошивного, стана, стол

...во вращательном движении втулки относительно стержня, что повышает надежность работы устройства.Прошивка нагретой заготовки осуществляется до тех пор, пока датчик положения вталкивается настроенный на заданную толщинудна гильзы, своим срабатыванием не подаст20 сигнал на растормаживание дискового тормозадлины стержня оправки ловы- . 7. Получив сигнал от датчика, тормоз перестаетСокращение длины стшает его жесткость, а уменьшеншение расстояния воспринимать усилия прокатки, и упорная гоот клети до упорнои головки повыповышает нагру- ловка 5 под действием сил прокатки, а также зочную способность прошивного станао стана и следо- приводом 8 начинает перемешаться от клети, вательно, повышается точность азмечн сть размеров проши.складывая...

Номер патента: 749466

Опубликовано: 23.07.1980

Авторы: Волчков, Горбунова, Потапов, Терентьев, Финагин

МПК: B21B 19/04

Метки: винтовой, передний, прокатки, стана, стол

...его задачи в клеть посредством текущих роликов,размещенных перед желобом за ральгангом.При этом отдельно стоящий вне линии станавталкиватель максимально приближен к клетии проходит короткий путь до упора в очередную заготовку,Следовательно, сокрашается вспомогательноевремя, затрачиваемое на подачу заготовки встан и, таким образом, повышается произвопительность.30На фиг. 1 изображен передний стол в положении перед задачей заготовки в валки; нафиг, 2 - то же, в момент прокатки; нафиг. 3 - то же, в положении перед задачейзаготовки в клеть для второго прохода.Передний стол стана поперечно-винтовойпрокатки состоит из расположенных по оси про.катки задаюцц 1 х тянущих роликов 1, приемногод:елоба 2, его привод 3 вталкивателя загото.40.;ок в...

Номер патента: 746938

Опубликовано: 23.07.1980

Авторы: Волчков, Иванов

МПК: H03K 23/00

Метки: деления, импульсов, предварительной, установкой, частоты

...приведения устройства в исходное состояние необходимо подать импульс на вход установки триггера 7 в единичное состояние и входпредварительной записи счетчиков 8,9 (цепьустановки исходного состояния на чертеже непоказана). При этом в каждом из счетчиков 458 и 9 установлено число:й = К/2,где К - требуемый коэффициент деления;- символ взятия целой части от К/2,Ппоскольку занесение выполняется с шин 22 ши.ны 10 подачи кода требуемого коэффициента деяения.При подаче на шину 1 устройства импульсовони поступают через открытый вентиль 2 навычитаюший цд счетчика 8, Когда в. этомсчетчике число уменьшится до единиць, отпирается вентиль 4, Кроме того, если с шинымладшего разряда 2 шины О поступает высокий потенциал (в младшем разряде кода коэф....

Номер патента: 747643

Опубликовано: 15.07.1980

Авторы: Волчков, Гурьева, Махин, Петров

МПК: B23K 9/08

Метки: дугой, магнитным, полем, поперечным, сварки, управляемой, электрической

...переменный ток,величина силы ко-торого в 1,5-4 раза превышает величину силы постоянного тока.Наложение переменного тока на постоянный ток прямой полярности в укаэанном соотношении не препятствуетперемещению дуги в магнитном поле полюбому контуру (линии) соединения сзаданной скоростью и обеспечиваетсварку иэделий эа один проход с полным проплавлением материала при высоком качестве соединения.На чертеже изображены графики подводимых и результирующих значенийтоков, поясняющие описываемый способ.Способ сварки осуществляется следующим образом.На неплавящийся электрод, расположенный в зоне магнитного потока синтенсивностью порядка (50-200) 10"Т,от двух источников питания или отспециального источника питания переменного тока с...

Номер патента: 745997

Опубликовано: 05.07.1980

Авторы: Волчков, Ляпин

МПК: D05B 33/02

Метки: детали, края, машине, подгибки, швейной

...конец рычага 5 свойм" установочным пальцем 27 входит в "про-дольный паз зубчатой рейки 28 (паз врейке сделан для-"огТайичеййяй 6 вор"о=та пластинок 4 каретки 3). Зубчатаярейка 28 "находйтся взацеплении с,цилиндрической шестерней 29,На одном ву 30 с шестерней 29 50укреплена кбническая шестерйя 31,находящаяся в зацеплении с конической" шестерней 32, которая через карданный валик 8 связана с механизмбмвращейия пластинок конической парой 55шестереи 9 (Фиг. 5), На рычаге 5укреплены также упор 10, которыйвоздействует на косой"выступ рйчага33. РЫчаг 33 через шарнир связавс рычагом 34 (фиг. 5). Эллйпсное щотверстие другого конца рычага 34подвижно охватывает "шейку пластин 4(Фиг. 4) . Пластины 4 представляют " "собой две шарнирно соединенных...

Номер патента: 745752

Опубликовано: 05.07.1980

Авторы: Волчков, Калашников, Миронос, Петрунин, Розовский

МПК: B61J 1/10

Метки: передаточная, платформа

...объекта 2. Это устройство содержит две рамки 3 и 4 с роликами 5. Каждая нз рамок 3 н 4 одними концами 6 н 7 подвижно закреплена в горизонтальных направляющих 8, На раме 1 жестко установлены две пары трапецеидальных копиров 9, . Концы 6 н 7 соединены тягами О. Конец 6 рамки 3 выполнен с выступом 11, взаимодействующим с упором 2, жестко установленным на одном параллельном пути движения, На конец 7 рамки 4 смонтирован тормоз3 имеющий самотормозящий клиновой .паз и перемещающийся по направляющим 14. На тормозе 13 имеется выступ 15, взаимодействующий с упором 16, жестко установленным на другом параллельном пути. Другие концы7 и 18 рамок 3 и 4 оборудованы захватами 19 в виде Г-образных двуплечих рычагов, соединенными с ними с помощью шарниров...

Номер патента: 745568

Опубликовано: 05.07.1980

Авторы: Бедняков, Боровков, Волчков, Данченко, Заяц, Куценко, Малкин, Потапов, Сильченко, Финагин, Чудаков

МПК: B21B 17/02

Метки: задний, непрерывного, стана, стол, трубопрокатного

...в смещенную водну сторону от оси непрерывного станапостель приема трубы с оправкой, а также для обеспечения последующей передачи оправки или трубы совместно с оправкой действием транспортеров 2.Тянущие ролики 5 имеют пневмоприод 18 для их синхронного сведения и разведения. В сведенном положении тянуцие ролики выступают над наклонными сторонами "а" и б" желоба, а в разве денном положении располагаются ниже его наклонных сторон.Для вращения тянущих роликов служит электропрнвод 19. Один комплект тянущих роликов установлен перед демп фирующим механизмом, а два комплекта размещены в промежутке между демпфирующим механизмом и трубообжимным блоком клетей.Трубообжимной блок клетей безопра вочной прокатки по отношению к шиберу демпфирующего...
