Жуков

Номер патента: 1307413

Опубликовано: 30.04.1987

Авторы: Архангельский, Глаголев, Жуков, Панов, Червинский

МПК: G01R 33/12

Метки: гистериограф, магнитооптический

...10 сравнивает пилообразное напряжение с медленно нарастающим напряжением, вырабатываемым генератором 12 линейно изменяющегося напряжения, и формирует на своем выходе прямоугольные синхронизирующие импульсы (фиг.2 в), фронты которых совпадают по времени с моментами равенства напряжений на входах компаратора 10, По мере изменения выходного напряжения генератора 12 линейно изменяющегосянапряжения передний Фронт синхронизирующих импульсовсдвигается относительно напряженностимагнитного поля, перемагничивающего образец 4, Стробоскопический преобразователь 13 вырабатывает постоян-. ное напряжение, величина. которого равна мгновенному значению напряжения на выходе преобразователя 3 напряженности магнитного поля в электрический сигнал в момент...

Номер патента: 1307322

Опубликовано: 30.04.1987

Авторы: Жуков, Овсянников

МПК: G01N 27/90

Метки: вихретоковый, вращающимся, полем

...имеет место неоднородность элект-, ромагнитных свойств, смещений и перекосов преобразователя относительно объекта контроля, и не равны при наличии дефекта в изделии. Разность между напряжениями определяется раэ" мерами дефекта,Указанное расподожение секций 6 и 7 измерительной обмотки одна относительно другой и относительно системы возбуждения позволяет контроли" Вихретоковый преобразователь свращающимся полем, содержащий системувозбуждения в виде кольцевого карка 1 З 07 ЗИзобретение относится к неразрушающему контролю электропроводящихиэделий и может быть использованодля контроля листов, полос, труб ит,д, 5Цель изобретения - использованиепреобразователя в качестве накладного для контроля как плоских, так ицилиндрических изделий путем...

Номер патента: 1306652

Опубликовано: 30.04.1987

Авторы: Бараз, Жуков

МПК: B23Q 1/25

Метки: зажимной, кулачок

...в нижней части имеет резьбу, охватывающую в виде полугайки ходовой винт 2. В корпусе 1 кулачка имеется восемь отверстий ц для крепления его на планшайбе станка (не показана) и шпоночный упор (не показан), взаимодействующий с одним из литых зигзагообразных пазов планшайбы (не показаны), В расточке корпуса 1 кулачка соосно с крепежным отверстием размещен силовой гидравлический цилиндр 5. Гайка б, навинченная на прижимной болт 7, через полый шток 8 и втулку 9 прижимает корпус кулачка к планшайбе, Корпус цилиндра 10, установленный на штоке 8 с возможностью осевого перемещения, снабжен захватом 11, взаимодействующим с рычагом 12 муфты свободного хода 13, установленной на квадрате ходового винта 2. Полости Б и В гидроцилиндра 5 соединены с...

Номер патента: 1306535

Опубликовано: 30.04.1987

Авторы: Акифьев, Головин, Жуков, Панферов

МПК: A01K 73/02

Метки: водных, лова, организмов, трал

...сетной конус смонтирован таким образом, что его передняя кромка закреплена в месте соединения гидродинамической вставки с мотенной частью.130653Изобретение относится к промышленному рыболовству, а именно к тралам для лова водных организмов.Цель изобретения - повышение уловистости трала путем улучшения егогидродинамических характеристик иудобства его эксплуатации,На фиг,1 изображен трал, вид вплане; на фиг,2 - один из слоев сетного конуса; на фиг.3 - сечение А-А 10на фиг,1.Трал для лова водных организмовсодержит мотенную часть 1, куток 2и сужающуюся к кутку гидродинамическую вставку, расположенную в предкутковой части. Гидродинамическая вставка представляет собой набор продольных канатных элементов 3, В предкутковой части расположен...

Номер патента: 1305310

Опубликовано: 23.04.1987

Авторы: Беляев, Дрямов, Жуков, Тимошков

МПК: E21B 43/10

Метки: восстающей, дренажной, колонна, скважины, фильтровая

...на внутренней поверхности фильтра 3, а углубление 12 - на внутренней по-. 35 верхности обсадной трубы 7. Ширина, длина и глубина пазов О соответствуют размерам упругих пластин 9 в напряженном состоянии40Для повышения надежности размыкания упругие пластины 9 в свободномсостоянии выполнены с размерами соответствующей зависимости где а и Ь - размеры упругой пластины 9;с - размеры паза 10.Дпя фиксации пластин 9 в пазах 1 Ов зоне плоскости 13 разъема установлен корпус внутреннего пакера 5.Устройство работает следующим образом,Собранную фильтровую колонну опускают в дренажную скважину 14 и производят дальнейшее бурение фильтровойколонной до необходимой глубины. Приэтом в предлагаемом устройстве упругие пластины 9 выполняют следующиефункции:...

Номер патента: 1305056

Опубликовано: 23.04.1987

Авторы: Городецкий, Жуков, Колобов, Кузнецова

МПК: B29D 30/14, B29D 30/28, B29D 30/52 ...

Метки: пневматических, покрышек, прикатки, шин

...5).Вариант 1 - правое положение в пределах расстояния от стенки 16, равного 5;= =Л; (фиг. Зб). Таким образом установлены упор 13 (фиг. 4) и упор 15 (фиг. 4). В этом случае упоры контактируют с концом пружины длиной 1; в свободном состоянии.Вариант 111 - упор не находится в контакте ни со стенкой 16, ни с пружиной, установленной в крайнем правом положении (фиг. Зв), т. е. упор находится на расстоянии от стенки 16, 0(5;(Л;. Таким образом установлен упор 13 (фиг. 5).Вариант 1 у - крайнее правое положение в пределах расстояния от стенки 16, равного 5;=Л;+б, (фиг. Зг). Таким образом установлен упор 14 (фиг. 5).Пружины 4 - 6 в свободном состоянии выполнены длиной 1;/1, Ь, 16), меньшей расстояния между стенками 16 и 7 корпуса,...

Номер патента: 1305002

Опубликовано: 23.04.1987

Автор: Жуков

МПК: B23Q 7/06

Метки: загрузочное

...13 в пазу 14 Г-образного рычага 7, и установлен с возможностьюизменения его положения относительнооси 9.Во втором варианте исполнения устройства ворошитель шибера 3 выполне,. 35в виде ряда роликов 15, свободно сидящих на осях 16, которые установлены перпендикулярно направлению движения шибера 3 и на равном расстояниидруг от друга,Устройства работает следующим образом.В бункер 1 укладывают заготовки 5, в виде тел вращения, в ориентирован ном положении. Возвратно-поступательно неперемещающийся шибер 3, перемещаясь вправо, выгружает одну заготовку 5, находящуюся в гнезде 4 из бункера 1, и,отсекает остальные заго тавки 5 в выходном окне 2 бункера 1При перемещении шибера 3 ворошитель 6 взаимодействует с упором 8, сообщая колебания...

Номер патента: 1304969

Опубликовано: 23.04.1987

Авторы: Брайнин, Жуков

МПК: B22C 5/04, B22C 9/00

Метки: керамических, литейных, приготовления, смеси, форм

...смешивают с огнеупорным напол- течение времени, указанного в табл.1.Таблица 1 Состав смеси, мас. 7 Пример Стабильность ремя отерждения, мин времени от верждения, 7ылевидн, Иаварц Триэтанолаварцей пен 16,0 40,5 30 ,0 30 2,0(157-ный 5(20%-ный) 18,5 3 50 3,0(30%-ный) 2 1,8(507-ный) 2 0,8(70%;ный) 1 О,З(100%-ный) 1 6 15,0 49 7 16,2 40 9 17 7 30 В скобках указана концен замороженного раствора отвердителя Данные табл. 2том, что время от Стабильность процес.са твердения определяют как отношение повтоРяющих ся результатов по времени твердения к общему количеству замесов данного свидетельствуют оерждения смеси замера гранул замороя, причем оптимальния (5 - 10 мин) досре гранул в предеисит также от р енного отвердит способа.Замороженные гранулы...

Номер патента: 1304917

Опубликовано: 23.04.1987

Авторы: Бардовский, Жуков, Картавый, Муктаганов, Чмыхалова

МПК: B07B 4/02

Метки: гравитационный, классификатор, пневматический

...гдепод действием воздушного потока, подаваемого через систему 4 патрубков и направленного вдоль оси классификатора, происходит процесс разделения. Мелкие частицыподхватываются восходящим потоком воздуха и двигаются вверх, а крупные частицы остаются на перфорированной решетке 3 и по ней продвигаются к разгрузочному приспособлению 6.Часть крупных частиц, попадающих в ядро воздушного потока, где скорость вышесредней, соответствующей граничному зерну,уносятся в верхние секции 2 классификатора, где происходит перечистка материала за счет того, что над рассекателем 7потоки аэросуспензии направлены навстречудруг другу, в результате этого увеличивается степень турбулентности потока воздуха, увеличивается число столкновений между частицами,...

Номер патента: 1304894

Опубликовано: 23.04.1987

Авторы: Баландин, Денегина, Жуков, Коркин, Тетерина, Чистяков, Этлин

МПК: B03D 1/14

Метки: аэратор, флотационной

...пульпь, Верхняя 7 и цю.; -няя 8 части импеллера Отбрасывакп50соответственно верхний пеаэрирстацныйи нижний азрирсванный потоки пульпыв радиальном направлении Причемэкранирующий диск 9 разделяет эти потоки на разгонцом участке ПалееЭ.тверхний поток, направляемьЙ перегород.кой 10 вверх и нижний поток чясти 1 гно смешиваются в периферийных участках имлеллера и дальнейшес дисп(О ронанцР О туЛ 1 ПЕ ЯОЗДгХЯ ОСУЕСТВЛЯ - тся ця крс.(ьх . - :ОПН 3 Ок б и лпи лвижеции по нижней,оверхцости диска (тятсря, иеощегс иглгбле:.И 5 5 э Аэри- , Ованцяя пульпа зыбрасывается аэраторсм в Объем флота Ционнси 1 Яины ,:ДЕ ОСУ;ЕС ггп 5 ЕТС,: ф 1 ОтаЦИЯ ЦЕННЫХ кс 5 поцец О з. Аэрятор, ссбранцьй ло ХРМЕ Ьжсгк" - ОПОН Ег О:,СасВЯНИЯ, ООР ечивяет и; е.си:;цу;о,5...

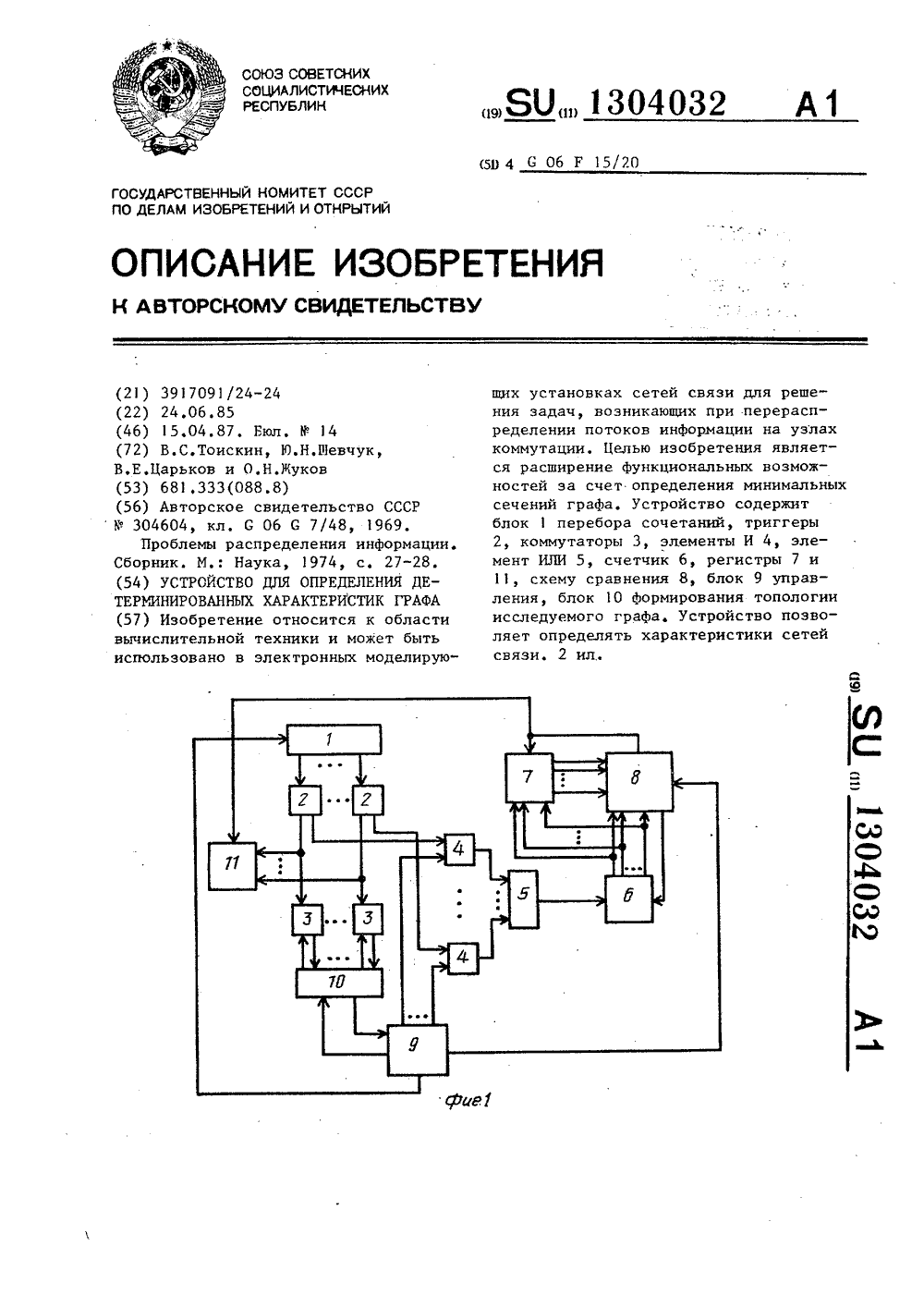

Номер патента: 1304032

Опубликовано: 15.04.1987

Авторы: Жуков, Тоискин, Царьков, Шевчук

МПК: G06F 15/173

Метки: графа, детерминированных, характеристик

...очередной комбинации ветвей связность между выбранными вершинами отсутствует. Импульс, вышедший, через определенное время из элемента 16 через четвертый выход блока 9 управления, поступает по второму входу в блок 1 О коммутации вершин. Так как связность между выбранными вершинами отсутствует, то на выходе блока 10 и, следовательно, .45 на входе блока 9 управления сигнал не появится, Поэтому импульс с выхода элемента 16 задержки пройдет через открытый элемент 12 запрета и элемент ИЛИ 19 и запустит генератор 18 одиноч.5 ных импульсов, который выработает импульс; Этот импульс с выхода генератора 18 единичных импульсов пройдет через открытый элемент И 15, поступит на вход регистра 21 сдвига и через элемент ИЛИ 20 переведет триггер 17 в...

Номер патента: 1304014

Опубликовано: 15.04.1987

Авторы: Жуков, Миронов, Соковиков, Степанов, Фукс

МПК: G06F 3/153

Метки: векторов, лучевой, отображения, трубки, экране, электронно

...12, после чего он прекращает счет.После начала интегрирования значение модуля конечной координаты из регистров 54 и 55 переписывается в 20 регистры 56 и 57 по управляющему сигналу на первом выходе блока 6. Это вызывает изменение напряжения на выходах цифроаналоговых преобразователей 29,32 в соответствии с поступив шими значениями.Так как перемещение луча по одной из координат всегда происходит с одной и той же скоростью, длина вектора определяется длительностью им пульса подсветки. После снятия этого импульса при помощи сигналов, поступающих с пятого и шестого выходов блока синхронизации, замыкаются ключи 39, 40 и 81-84 в мультиплексоре 14. Напряжения с цифроаналоговых преобразователей 29, 32, соответствующие новым координатам, через...

Номер патента: 1303832

Опубликовано: 15.04.1987

Авторы: Агулов, Бандаевский, Бардовский, Жуков, Картавый, Степанов

МПК: G01F 13/00

Метки: дозирования, сыпучих

...подачу вспомогательного компонента извыходного отверстия 8,Формула изобретения Составитель А.ИшковТехред Л.Сердюкова Корректор С,Шекмар Редактор М.Келемеш Заказ 1296/40 Тираж 694 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к оборудованию двух двухкомпонентного дозирования супучих материалов.Цель изобретения - повьннение надежности дозирования. 5На чертеже схематически показанопрЕдложенное устройство,Устройство содержит снабженныевходными отверстиями 1 и 2 две соосно размещенные в корпусе 3 камеры 4и 5 различного диаметра с соответствующими шнеками 6 и 7....

Номер патента: 1303725

Опубликовано: 15.04.1987

Авторы: Барац, Белоцерковский, Жуков, Киклевич, Котенко, Шматков

МПК: B62D 57/02, E21D 13/04

Метки: каретка, самоходная

...(. Н 1С 1 (С С Г 3353с );1 :4( - рццх Вссх ч 1 БГр(с:(4 ьсв ) р( сцт 1 цситс.ьнц и .31, (ч ц(р.1 ис з 3 нья 4 лц нцл,ч; и Гдгфрхы р;3 цр;3- ЧИНд К 1 Лц КцК3 Кц. ( с ( Иц(ОЙ 3.р;3 бп ки.55 Нд фиг. О и:цбрдж(н 13 цлнз из схсч цурения нижних ииуров, дрл,сгьНх 3 Очи Ц;1 СТД, ИЕРСБСР 1 ЧТОЙ И с 1 Х 11 ци Сс МИКОЛ 30 И 3 СЯрЕТКОИ.,1153 ЭТО 0 Кср Х С 1 СОТКС 30установленной платформой 1, например, в изображенном на фиг. 9 положении, перестраивают следующим образом. Задвинутую под платформу 1 пару рычагов 2 разворачивают вокруг осей 10 до горизонтального по. локения. При этом звенья 4 сложены и колеса 7 расположены между колесами 13 и 14. Затем разворачивают вокруг осей 9 Г-образные промежуточные элементы 8 этой же пары рычагов 2 на 180,...

Номер патента: 1303720

Опубликовано: 15.04.1987

Авторы: Бардовский, Германов, Жуков, Картавый, Степанов

МПК: E21C 31/00, E21C 47/10

Метки: канатно-цепных, пил, привод

...к короткой. Это устройство состоит из посаженного на шлицевый хвостовик 2 валика 19, кривошипа 23 и винтовой стяжки 24. Стяжка 24 состоит из двух винтов 25 и 26 соответственно с правой и левой резьбой и резь- бовой муфты 27. Винты имеют плоские проушины 28 и 29 с отверстиями. Проушины винтов шарнирно соединяются с кривошипом 23 и проушиной 20 щеки 16 пальцами 30 и 31. В стяжке предусмотрены контргайки 32 и 33. Точно таким же устройством 22 снабжено и другое водило 1.Устройство работает следующим образом.При сборке крепежный валик 19 щеки 18 вводится в отверстие опорного пальца 17 щеки 6. На шлицевый хвостовик 21 валика 19 насаживается кривошип 23 и фиксируется и осевом направлении двумя гайками. Между кривошипом 23 и проушиной 20 щеки...

Номер патента: 1301989

Опубликовано: 07.04.1987

Авторы: Жуков, Сурский, Тельнов, Шабашов

МПК: F01D 25/34

Метки: валоповоротное, турбомашины

...следующим образом.Когда электромагнитный клапан 16 обесточен, подача масла под золотник 11 перекрыта и масло посгупает по линии 13 в полость сервомотора 6 с правой стороны поршня 8, Одновременно полость с левой стороны сообщена со сливом через линию 12. Поршень смещен влево до упора. Вместе с ним влево до упора смещен и вал 5, В этом положении вал зафиксирован фиксатором 19, прижатым пружиной 18. Полу- муфты 2 и 4 расцеплены и между ними образован зазор а. С подачей напряжения к электромагнитному клапану 16 напорное масло поступает под золотник 11, при этом подвод и слив масла к сервомотору меняются, и поршень 8 вместе со сцеплением с помощью фиксатора 19 валом 5 начинают смещаться вправо. Вправо смещается и ведущая полумуфта 4,...

Номер патента: 1301649

Опубликовано: 07.04.1987

Авторы: Абдулов, Жуков, Подураев, Томашевский

МПК: B23Q 15/12

Метки: металлорежущем, механической, станке, точностью

...в отверстие корпуса 2 установлен шток 8 с заглубленным в его торец со стороны упора 6 шариком 9, Шток имеет буртик 10. На шток надета пружина 11 и поджата к буртику 10 гайкой 12. На дальнем от головки 3 конце корпуса 2 оправки в расширенной части отверстия закреплен с возможностью прижима к штоку индуктивный датчик 13 линейных перемещений. Крепление датчика осуществлено болтом 14, стягивающим разрезную часть корпуса оправки. Датчик 13 электрически связан с блоком 15 измерения износа резца и выработки оптимальной по критерию минимума износа скорости резания, который имеет связь с двигателем привода вращения шпинделя 16.Устройство работает следующим образом.При обработке детали тангенциальная составляющая силы резания Р, смещает головку 3...

Номер патента: 1301506

Опубликовано: 07.04.1987

Авторы: Белянский, Жуков, Каретный, Корышев, Пономарев, Чекулаев

МПК: B21B 45/08

Метки: окалины, удаления

...на станины, сложные предохранительные звенья машины заменены простыми - пружинами. 25 Формула изобретения 1, Машина для удаления окалины сгорячекатанной полосы, содержащаястанину, установленные с возможностью перемещения в вертикальной плоскости коллекторы, средство указанного перемещения, включающее пневмопривод, о т л и ч а ю щ а я с ятем, что, с целью упрощения конструкции и повышения надежности работымашины, средство перемещения выполнено в виде свободно установленных настанине верхней и нижней траверс сразмещенными на них коллекторами, соединенных попарно, по концам траверс,упругими элементами,2. Машина по п,1, о т л и ч а ю -щ а я с я тем, что упругие элементывыполнены в виде совокупности пневмоцилиндров и пружин сжатия. 1...

Номер патента: 1299896

Опубликовано: 30.03.1987

Авторы: Бабушкин, Гвоздев, Жуков, Симагин

МПК: B63H 1/04

Метки: гребное, колесо, судовое

...Формула изобретения 1. Судовое гребное колесо, содержащее радиально установленные плицы,о т л и ч а ю щ е е с я тем, что,с целью улучшения эксплуатационныхкачеств путем повышения надежностии эффективности каждая плица выполнена с эластичной вставкой, установленной по всей длине наружной кромки плицы под углом к ее плоскости,2. Колесо по п. 1, о т л и ч а ю -щ е е с я тем, что каждая эластичная вставка выполнена из наборапл ас тин р аэличной ширины. на Корректор Составитель И. Кдактор М. Бандура Техред А.Кравчук мч Тираж 409 осударственного коми елам изобретений и отк Москва, Ж, РаушскаПодписное тета СС д. 4/5 Производственно-полиграфическое предприя. Изобретение относится к судостроению и касается радиальных гребных колес...

Номер патента: 1299557

Опубликовано: 30.03.1987

Авторы: Быков, Жуков, Кабанова, Коротков, Мухамедьянов, Русских

МПК: A23K 1/12

Метки: добавки, древесных, кормовой, отходов

...2,5 4,0 10 ВНИИПИ Заказ 954/2 Тираж 531 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 1 12Изобретение относится к кормопроизводству, в частности к способам получения кормовых добавок иэ древесных отходов.Целью изобретения является снижение скорости коррозии оборудования,улучшение качества кормовой добавкиза счет увеличения содержания сахаров и обогащения кормовой добавкиминеральными веществами; фосфором икальцием.Изобретение иллюстрируется следующим примером.Растительное сырье, например древесную щепу, обрабатывают растворомкатализатора, содержащего, мас,7:1,0-4,0 серной кислоты и 0,2-4,5 монокальцийфосфата, пропаривают смесьпри 165 С и давлении 0,7 МПа в течение 5 мин, затем размалывают в дисковой мельнице в среде...

Номер патента: 1298955

Опубликовано: 23.03.1987

Авторы: Жуков, Меснянкин, Шарафутдинов

МПК: H04N 7/18

Метки: линейных, объекта, размеров, телевизионное

...которые устанавливают первый триггер 23 в состояние логического нуля, При поступлении следующего сигнала с выхода блока 2 кадровой развертки на первый вход блока 7 кадровой синхронизации (вторые входы первого и вто", рого элементов И 25, 26) второй триггер 27 устанавливается в состояПри достижении определенного уровня сигнала кадровой развертки на входе блока 11 выделения строчного видеоимпульса, входе порогового элемента 30, на его выходе и первом входе второго элемента И 32 устанавливается состояние логической единицы. С выхода бло ка 4 строчной развертки на вход блока 11 выделения строчного видеоимпульса, (второй) вход второго элемента И 32 и вход Формирователя 12 (второй вход элемента И 37) поступают строчные импульсы. На выходе...

Номер патента: 1298482

Опубликовано: 23.03.1987

Авторы: Гольдштейн, Жуков, Красавин, Майдуров, Семенов, Сосна

МПК: F23D 1/02

Метки: горелка, пылеугольная

...двух 20 поперечных щелей и установленных в них перфорированных поворотных труб 6 с поворотным стержнем 7 внутри в каждой из них, имеющим по крайней мере один канал для прохода вторичного воздуха. Трубы 6 и стержни 7 могут поворачиваться отно сительно друг друга и относительно амбразуры горелки совместно при помощи установленных на них специальных кронштейнов 8. Первичный воздух поступает по трубе 9 с завихрителем 1 О.Горелка работает следующим образом.Твердое топливо подается в камеру 1 сгорания через трубу 3 паровым эжектором и перемешивается с закрученным в завихрителе 10 потоком первичного воздуха, который вводится в необходимом для устойчивого зажигания количестве. Топливовоздушная35 смесь зажигается мазутной запальной форсункой....

Номер патента: 1298201

Опубликовано: 23.03.1987

Авторы: Жуков, Сергиенко

МПК: C07C 5/25

Метки: бутенов-2

...перемешивают смесь 5 мин, после чего загружают 1 29820Изобретение относится к нефтехимической и химической промышленности и может быть использовано для получения бутенов, являющихся сырьем для производства изооктана, мономеров для промышленности синтетического каучука. Кроме того, совместным диспропорционированием бутенаи изобутилена получают изоамилен.Целью изобретения является увеличе-Ю ние селективности процесса за счет усовершенствования приготовления гомогенной каталитической системы типа Циглера-Натта.На чертеже представлена схема, по ясняющая предлагаемый способ.Растворы Т(ОС Н ) и А 1(1 С Н )з в гексановой фракции йо линиям 1 и ТТ подают в заданном соотношении в комплексообразователь 1, снабженный ру башкой, где выдерживают...

Номер патента: 1298160

Опубликовано: 23.03.1987

Авторы: Беляев, Жуков, Рыжков

МПК: B65G 47/52

Метки: конвейера, ленточного, подающей, приемной, секций, сочленение

...шарнирный узел 3 и наклонный в сторону приемной секции 2 фартук 4. На выходе подающей секции 1 установлен на горизонтальной оси 5 ролик 6. На оси 5 также шарнирно установлен наклонный фартук 4, опирающийся свободным концом на приемную секцию 2. Фартук 4 в плане выполнен на выходном конце с двумя боковыми скругленными выступами 7, при этом в продольном и поперечном сечениях фартука 4 соответственно его боковые 8 и торцовая 9 кромки выполнены отогнутыми вверх.Передача тарного груза через сочленение подающей и приемной секции осуществляется следующим образом.Штучный груз передается от подаюшей секции 1 к приемной секции 2. С ленты подающей секции груз, перемецаясь вдоль ее оси, проходит над роликом б и под действием проталкиваюших сил...

Номер патента: 1296447

Опубликовано: 15.03.1987

Авторы: Андросенко, Даниленко, Жуков, Родионов

МПК: B60H 1/26

Метки: воздуха, кабину, подачи, средства, транспортного

...состоит из про дольных 6 и радиальных 7 стержней.Одни концы продольных стержней 6 закреплены на воздуховоде 2, а другие на концах радиальных стержней 7, прикрепленных к кабине 1 и сходящихся к центру в узел их соединения, к которому прикреплена ось 8. На оси 8 смонтирована ступица 9, к которой прикреплены радиальные стержни 10, связанные с продольными стержнями 11, образующими подвижный каркас, к которому прикреплена рукоятка 12. К продольным стержням 6 шарнирно прикреплены створки 13, а к продольным стержням 11 - створки 4, каждая из которых шарнирно связана с одной из створок 13. Аналогично к радиальным стержням 7 и 10 прикреплены створки 15 и 16. 40Устройство работает следующим образом.Количество подаваемого воздуха регулируется...

Номер патента: 1296404

Опубликовано: 15.03.1987

Авторы: Барац, Белоцерковский, Жуков

МПК: B25J 13/00

Метки: двустороннего, действия, следящая

...момент, постоянная составляющая тока 1, а следовательно, и выходного сигнала регулятора 4 - П (при условии линейности характеристики преобразователя 8) независимо от алгоритма его функционирования и ошибки в установившемся режиме должна быть пропорциональна внешней нагрузке на валу следящего привода 1.Работа исполнительного следящего привода 2 прн: компенсации внешних нагрузок, вызванных перемещаемым гру" зом, аналогична описанной с той лишь разницей, что преобразователь 10 преобразует выходной сигнал Б регулятора 5 в пропорциональный перепад давлений ьР в полостях гидродвигателя 11, который создает пропорциональный перепаду Ь Р момент противодействия нйгрузке на выходном валу исполнительного следящего привода 2.Таким образом, при...

Номер патента: 1296278

Опубликовано: 15.03.1987

Авторы: Андриенко, Антипенко, Гришин, Жуков, Куликов, Муляк, Рева, Семененко

МПК: B22C 9/04

Метки: блоков, модельных, обсыпки

...4 Изобретение относится к литейному производству, в частности к изготовлению форм по выплавляемым моделям с сушкой слоев формы вакуумно-аммиачным способом в опорном наполнителе.Цель изобретения - устранение деформаций и поломок модельного блока.На чертеже схематически представлено предлагаемое устройство.Устройство содержит корпус камерысушки, воздухопроницаемую диафрагму 2, 10 опорный наполнитель 3, модельный блок 4, защитный экран 5, пустотелый каркас 6 защитного экрана, отверстия 7 перфорации, подвод 8 сжатого воздуха к каркасу.Устройство работает следующим образом, После выполнения вакуумно-аммиачной сушки слоя формы и разгерметизации камеры сушки подают сжатый воздух через подвод 8 в пустотелый каркас 6 защитного экрана 5....

Номер патента: 1296224

Опубликовано: 15.03.1987

Авторы: Жуков, Куроедов, Мелихов, Омаров

МПК: B04B 1/04, B04B 11/06

Метки: жидкостей, сепаратор, центробежный

...6 и напорную камеру 7, имеюшую впускные отверстия 8, выполненные в крышке 4, и приемно-выводное устройство 9. Тарелки 6 имеют ряд отверстий 10, образующих в пакете вертикальные каналы 11 для отвода очищенной жидкости. При этом каналы 11 расположены соосно 20 с впускными отверстиями 8 напорной камеры 7, причем полость 12, образованная внутренними кромками 13 тарелок 6 и внешней поверхностью 14 тарелкодержателя 5, отделена от напорной камерыкольцевым бортом 15 и служит для сбора легких примесей.Полость 12 соединена каналом 16 с отверстиями 7 для вывода легких примесей. На периферии барабана 2 расположено шламовое пространство 18 для тяжелых примесей.Центробежный сепаратор для очистки жидкости работает следуюшим образом.Исходная...

Номер патента: 346975

Опубликовано: 15.03.1987

Авторы: Жуков, Козлов, Шкатов

МПК: G01F 1/34

Метки: газовых, потоков, расхода

...в газоходе 1, дроссель 7 регулирования расхода инертного газа в системе измерения, манометр 8 в линии питания, дифмано"метр 9, функциональный блок 10, вторичный прибор 11, постоянный дроссель 12, трубки компенсации статического давления.В основу работы устройства положен принцип действия струйного усилителя мощности,2Измерительный орган (чувствительный элемент) состоит из несколькихсопел питания, находящихся на штанге 2, и приемных сопел, расположенных соосно с соплами питания наштанге 3 (число пар сопел определяется геометрическими размерами сечения борова).К соплам питания подается инертный газ с постоянным давлением Р.Штанга с приемными соплами подсоединена к источнику питания через переменный дроссель 5. Следовательно,между этим...

Номер патента: 1295506

Опубликовано: 07.03.1987

Авторы: Березина, Жуков, Лондон, Обровец, Томашевич

МПК: H03H 7/48

Метки: делитель, широкополосый

...широкополосного делителя источника высокочастотного сигнала его напряжение Ц делится на три равные части между входными сопротивлениями, равными Ы/3, групп 1.1-1.3 отрезков 3 двухпроводной линии передачи первого каскада 1 деления. При этом на выходе каждого из отрезков 3 первого каскада 1 деления напряжение равно П/3,Входы второй 1.2 и третьей 1,3 групп отрезков 3 двухпроводной линии передачи шунтируются индуктивностью наружных проводников отрезков 3 соответственно первой 1.1 и второй 1.2 групп, Для обеспечения идентичности фаз и амплитуд выходных сигналов первого каскада 1 деления между входами -й и (ь) -й групп отрезков 3 включены корректирующие индуктивности 5, величины которых определяются из соотношения2 Ь(И+1-д) (И+2 - д)фгде И -...
