Жуков

Номер патента: 1266533

Опубликовано: 30.10.1986

Авторы: Бакай, Жуков, Куцевич, Марченко, Рикберг

МПК: A61B 18/02, A61B 18/12

Метки: инструмент, криоультразвуковой, хирургический

...с источником хладагента, и излучатель ультразвука с внешним и внутренним электродами и генератор электрических колебаний ультразвуковой частоты, излучатель ультразвука установлен на рабочей части криодеструктора, а его внутренняя и наружная поверхности выполнены сферическими, при этом сферы обращены к патологической зоне и радиус наружной сферы превышает радиус внутренней сферы.При такой конструкции криоультразвукового инструмента зона ультразвукового воздействия всегда может быть сформирована совпадающей (в заданном диапазоне интен 40 45 50 55 5 10 15 20 25 30 35 сивностей) с зоной криодеструкции. Это, например, очевидно для случая выполнения излучателя ультразвука в виде тела вращения со сферической поверхностью, переходящей в...

Номер патента: 1265584

Опубликовано: 23.10.1986

Авторы: Жуков, Палехов

МПК: G01N 27/90

Метки: механических, напряжений

...переключение обмоток 15 возбуждения, то выходной сигнал усилителя 17 повторяет форму диаграммы поля напряжений, действующих в зоне контроля изделия.После детектирования сигналов свыхода усилителя 17 детектором 18 и фильтрации фильтром 19 сигнал поступает на вход аналого-цифрового преобразователя 20, на управляющий вход которого приходит сигнал запуска с выхода генератора 12 импульсов. Аналого-цифровой преобразователь 20 выдает код, соответствующий величине сигнала на входе. Этот код поступает на информативные входы статических регистров 21, на входы "Запись" с которых поступают периодически сигна- лы с выходов К-тактового регистра 13.При их совпадении происходит запись кода в соответствующий статический регистр 21,...

Номер патента: 1265561

Опубликовано: 23.10.1986

Авторы: Жуков, Закута, Шумихин

МПК: G01N 25/02

Метки: анализа, термического

...схемы пирометрического преобразователя б и размеров формирователя 5 на приемник излучения пирометрического преобразователя 6 падает излучение только торца формирователя 5, которое является термодинамическим равновесным излучением, т.е, его характеристики не зависят от физико- химического состояния поверхноститорца формирователя 5 и однозначно связаны с температурой образца 2.Сигнал, соответствующий температуре расплава, с выхода преобразователя 6 поступает на вторичный измерительный прибор 7, с выхода которо-, го подается на второй вход регтлятора 9 и на ключевую схему 1,0.Регулятор 9 вырабатывает управляю щий сигнал на включение источника 4 электропитания нагревателя 3, который подогревает образец 2 в тигле 1 до заданной температуры...

Номер патента: 1264385

Опубликовано: 15.10.1986

Авторы: Васильев, Жуков, Зилонов, Литвинов, Мелик-Оганджанян, Петров, Хетагуров

МПК: H05K 13/06

Метки: монтажа, плате, проводов

...8 для припоя(обслуживания) и фильерой 15 мехаиизма укладки провода 13 по плате 2, устанавливается так, чтобы центр прошиваемого отверстия 14 был на одной осис донным отверстием 9 ванны 8 и полойиглой 18. 40Провод 13 проходит между приводными роликами 19 внутри иглы 18, черезотверстие фильеры 15 и ножа 16,. Передначалом прошивки провод 13 зажат вприводных роликах 19, цилиндрический 45наконечник находится в нижнем положении, а ванна 8 - в верхнем,Во время прошивки (фиг.2) ванна 8движется вниз, а узел подачи 17 провода 13 - вверх, игла 18 вместе с 50проводом 13 проходит через отверстие14 платы 2, донное отверстие 9 ванны8 и попадает в расплавленный припой.При выходе иглы 18 из ванны 8, отверстия 14 платы 2 фильера 15 прижимает уложенный...

Номер патента: 1264000

Опубликовано: 15.10.1986

Авторы: Алтухов, Виноградов, Жуков, Левин

МПК: G01D 5/20

Метки: датчик, индуктивный, перемещения

...изображен датчик, продольный разрез; на фиг,2 - то же, установленный-вмембранном компрессоре.Индуктивный датчик перемещениямембраны содержит цилиндрическую направляющую 1, электромагнитную катуш"ку 2 с центральным сквозным отверстием 3, фиксирующую ее гайку 4 и сердечник 5, размещенный в отверстии 3 катушки 2, соединенной тягой 6 с мембраной 7, причем датчик дополнительно содержит гильзу 8, охватывающую срадиальным зазором 9 электромагнитную катушку 2, размещенную в направляющей 1 и снабженную уплотнением 10в зоне последней, а гайка 4 уплотне"на 11 относительно гильзы 8 и снабжена глухим центральным каналом 12,сообщенным с отверстием 3. в катушке,и сверлением 13, сообщающим радиальный зазор 9 с центральным каналом 12.Датчик работает...

Номер патента: 1263574

Опубликовано: 15.10.1986

Авторы: Александров, Жуков, Кондратенко

МПК: B63B 21/24

Метки: объекта, плавучего, стабилизации

...сумматора 28 соединен со входом делителя 30.Каждый блок 25 содержит первый и второй релейные элементы 31 и 32 с односторонней релейной характеристикой, третий релейный элемент 33 с реверсивной релейнойо 15 о зо 4 50 55 35 характеристикой, первый и второй элементы 34 и 35 выделения модуля и элемент 36 ИЛИ, выход которого является выходом блока 25.Устройство работает следующим образом.В процессе стабилизации плавучего объекта в заданной точке осушествляется непрерывной контроль сил натяжения канатов 9 - 12 с помощью датчиков 20, 21, 18, 19 соответственно.При этом, одновременно обеспечивается контроль скоростей изменения сил натяжения якорных канатов 9 - 12 с помощью блоков 26. Сигнал о скорости изменения силы натяжения, например,...

Номер патента: 1263355

Опубликовано: 15.10.1986

Авторы: Денегина, Жуков, Мещеряков, Степанов, Стружков, Чистяков, Чичваров

МПК: B03D 1/14

Метки: аэрации, камерах, машин, пульпы, флотационных

...и равномерности распределения воздуха по всему объему камеры.На фиг.1 изображено устройство для аэрации пульпы в камерах флотационных машин, продольный разрез; на фиг.2 - разрез А - А на фиг,1 (стрелками показана циркуляция пульпы и воздуха и указано направление вращения импеллера).Устройство для аэрации пульпы в камерах флотационных машин состоит из вала 1 с закрепленным в его нижней части импелле,ром 2, лопастей 3, которые выполнены двоякоизогнутыми. В осевой части лопасти 3 изгиб направлен в сторону вращения импеллера 2, а в периферийной - в обратную сторону. К трубе 4 крепится надимпеллерный диск 5 с кольцевой камерой 6 для подвода воздуха через патрубок 7 и центральным отверстием 8. Лопасти 3 импеллера 2 снабжены лопатками...

Номер патента: 1263261

Опубликовано: 15.10.1986

Авторы: Еникеев, Жуков, Чревко

МПК: A61N 5/00

Метки: лечения, трофических, язв

...в 12,3 см 2 с обильным отделяемым. Мацерация кожных покровов вокруг язвы и признаки гипостатической микробной экземы. Глубина язвенного дефекта О,- 0,5 см. Методом флеботонометрии и флебодебитоманометрии выявляют дистальную надфасциальную венозную гипертензию с повышенным дополнительным эксфузионным расходом. Термовизионно - затемнение зон светимости в области язвы с участками повышенной светимости вокруг язвенного дефекта. С помощью вертикальной функциональной одномоментной внутривенной флебографии выявляют окклюзию вен на 40 уровне подвздошно-бедренного сегмента. Ревазографически отмечают снижение коллатерального кровообращения. Методом прямой и непрямой лимфографии устанавливают наличие вторичного лимфостаза в стадии обратимых...

Номер патента: 1263234

Опубликовано: 15.10.1986

Автор: Жуков

МПК: A61B 17/225

Метки: биообъекта, конкрементов, неконтактного, разрушения, теле

...залегания конкремента Ко. На основании определенного размераконкремента и его максимального размера,определяемого органом, где он находится,вь 1 бирается ширина звукового пучка Р. Согласовываются акустические импедансы среды, где формируется и распространяетсязвуковой пучок и тела биологического объекта,Длительность импульса воздействия товыбирается из условияРа,30Г,(,гдЕ Р - диаметр пучка;С, - скорость звука в среде.Величина давления Р в пучке выбирается из условия 35 Р ) 31 О -- ,где Кв - глубина залегания конкремента,см;тв - длительность импульса воздейсттвия, с, 40При этом должны выполняться следующие условия: Условие прожекторной зоны, когда распространение пучка подчиняется законам геометрической оптики и диффракционные эффекты в...

Номер патента: 1262058

Опубликовано: 07.10.1986

Авторы: Аверина, Болотов, Жуков, Кубан

МПК: E21F 5/06

Метки: пылеподавления, состав

...замеров на исходящей струе барботажного пылеуловителя.В таблице приведены средние значения запыленности исходящей струи барботажного пылеуловителя при очистке воздуха водой известными и предлагаемыми составами. Запыленность, мг/м, при очистке Концентрация пылеподавляющихвеществ, 7 водой известным известным предлагаесоставом мым состасоставом вом 1,0 1,0 11,0 11,0 1,9 3,6 6,9 3,0 О, 0005 0,005 2,3 3,8 2,9 6,8 2,4 3,1 0,05 2,1 3,6 7,6 2,2 3,4 3,2 0,5 2,0 3,6 3,0 7,2 1,0 1,6 6,8 7,3 2,0 Изобретение относится к горной промышленности и может быть использовано для борьбы с пылью. Цель изобретения - повышение эффективности подавления пыли полиметаллических руд.Фосфат полиглицерида, являющийся продуктом фосфатирования...

Номер патента: 1262008

Опубликовано: 07.10.1986

Авторы: Дондо, Жуков, Мещеряков, Рейзвих, Хлыстунов, Холмогоров, Хомутов

МПК: E02F 3/64

Метки: ковш, скрепера

...проушины 8. Через отверстия каждой проушины 8 пропущен палец 9,кронштейна 10, жестко закрепленногона двуплечих рычагах 11, которыешарнирно связаны с боковыми стенками 1. В кронштейне 10 выполнен пазпод проушину 8, причем днище паза илобовая поверхность проушины 8 расположены на одинаковом расстоянииот оси пальца 9, На верхней кромкенаправляющей плиты установлен контактный ролик 12, Рычаг 11 соединенс приводными цилиндрами 13 и закрытыкапотами. 14, К рычагам 11.привареныограничители 15, на которые опирается направляющая плита 7, На. заднейстенке 4 на кронштейне 16 при помощи пальца 1 установлен толкатель 18.На верхнем конце опрокидывателя имеется ролик 19, а в средней частиприварен рычаг 20, взаимодействующийс дополнительным роликом 21,...

Номер патента: 1261101

Опубликовано: 30.09.1986

Авторы: Гришуткин, Жуков, Караханов, Новиков

МПК: H03K 17/00

Метки: коммутатор

...с временной диаграммой, представленной на фиг,8, Он заключается в том, что блок 1 управления выдает код адреса по первой адресной шине 37 для выбора первого регистра 2 (регистра сотен) и одновременно выдает эту же информацию на первый блок 15 контроля; выдает двоичную информацию на 35 шину 48 данных, которую необходимо записать в первый регистр 2; выдает код адреса по второй адресной шине 38 для проведения анализа информации, запнсанной в первом регистре 40 2, которая поступает с него на шины 51 контроля; производит сравнение информации, записанной в первом регистре 2 с информацией на него поступившей; выдает сигнал на шину 49 45 контроля, так как выходная информация поступившая с регистра 2, не совпадает с информацией на него...

Номер патента: 1260718

Опубликовано: 30.09.1986

Авторы: Жуков, Карпенко, Пецольд, Шуберт

МПК: G01N 3/08, G01N 3/22

Метки: испытания, конструкций, кручением, сжатие, элементов

...и три домкрата 7 - 9, первый из которых (7) взаимодействует с рамой 3 и предназначен для осевого сжатия испытуемого элемента 6, а два других (8 и 9) жестко и под прямым углом соединены с соответствующими концами рычага 5 и предназначены для кручения испытуемого элемента 6. Устройство содержит также упорный подшипник 10, размещаемый при испытании между домкратом 7 и испытуемым элементом 6, тела 11 и 12 качения, закрепленные на торцах домкратов 8 и 9 и взаимодействующие с телами качения опоры 13 и 14, установленные на соответствующих силовых рамах 2 и 4 с возможностью перемещения вдоль них и уравновешенные грузами 15 и 16,Устройство работает следующим образом.Испытуемый элемент 6 одним торцом устанавливают на плите 1 под силовой рамой 3,...

Номер патента: 1260690

Опубликовано: 30.09.1986

Авторы: Бурлаков, Жуков, Иванников, Нюнин, Тонаканов

МПК: G01H 9/00

Метки: звука, коэффициента, отражения

...активной интенсивности на две координатные оси, кроме оси, совпадающей с нормалью к отражающей поверхности, одновременно равны нулю. В устройстве, реализующем способ измерения коэффициента отражения звука, трехкоордииатную приемную систему 1 ориентируют одной осью по нормали к отражающей поверхности, плавно перемещают приемную систему 1 перпендикулярно к отражающей поверхности, следя при помощи регистратора 21 за напряжением, пропорциональным величине реактивной интенсивности 3 в нормальном к отражающейповерхности направлении, которое поступает с шестого пере- множителя 20, на входы которого идут сигналы с выходов измерительного канала 5 Колебательная скорость и с фазовращателя 14. Находят ближайшую к отражающей поверхности точку...

Номер патента: 1260368

Опубликовано: 30.09.1986

Авторы: Боровин, Жуков, Козлов, Кремер, Стрельцов, Фихман

МПК: C08G 69/14, G05D 27/00

Метки: поликапроамида, процессом

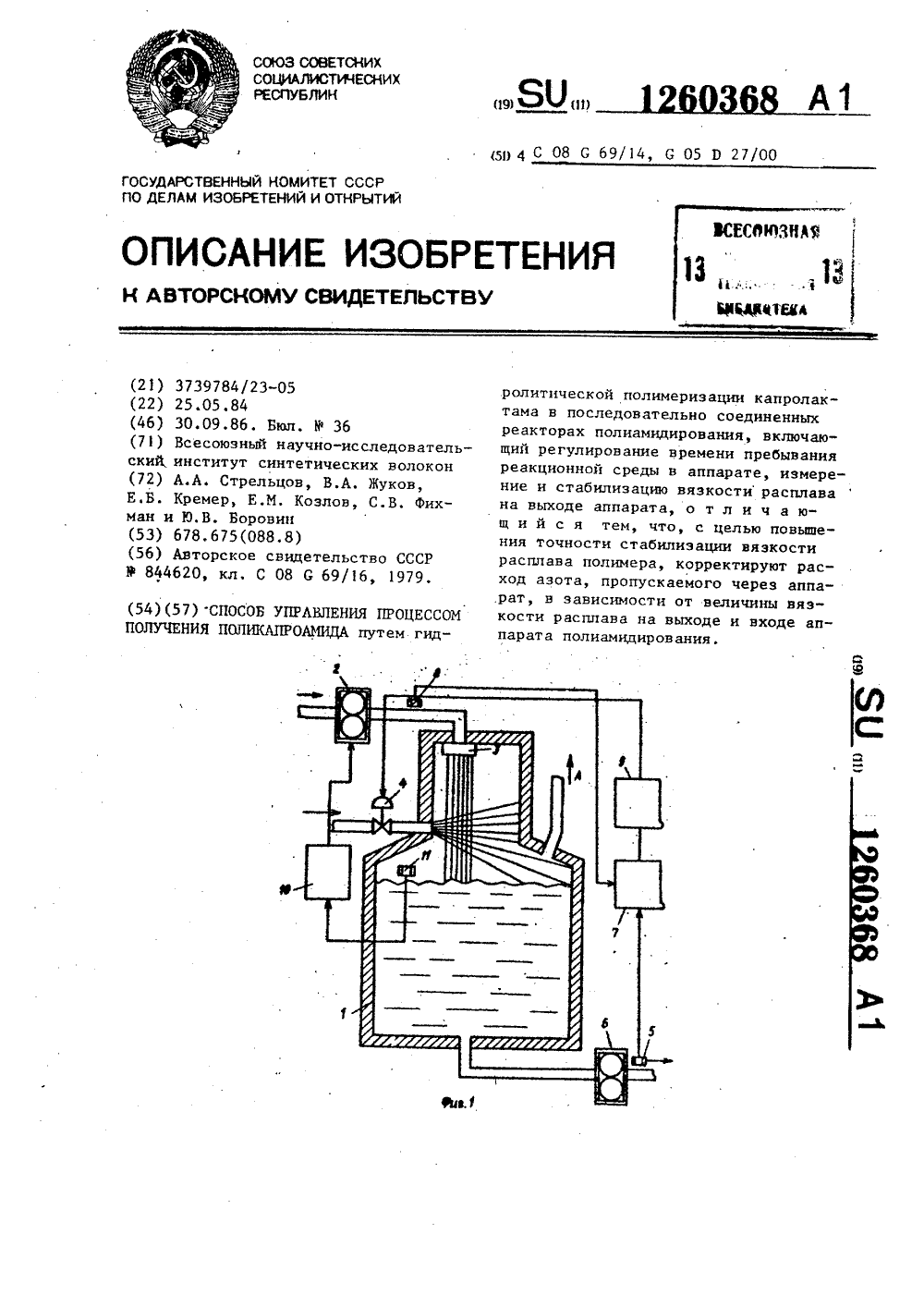

...экспериментальные крипературе в нем 265 С. Струйки полиме- вые записи динамической вязкости пора обдуваются азотом под давлением ликапроамида. Кривая 1 (фиг. 2) полуО 7 г/см расход которого регули- чена по предлагаемому способу, вторуется клапаном 4 в пределах 0,1- 20 рая (фиг. 3) - при получении поликап.0,3 м/ч в зависимости от вязкости роамида по методу непрерывной гидропоступающего и выходящего полимера. литической полимеризации и демономе:Поступакиций в реактор 1 азот непре- ризации с прямым формованием полимерывно удаляется из реактора через ра 1. Иэ графико видно, что в перштуцер , уА унося при этом пары воды 25 вом случае колебания по вязкости пои 0,5-0,8 олигомеров с поверхности лимера составляют 31 Па с, во втоструи и...

Номер патента: 1260350

Опубликовано: 30.09.1986

Авторы: Волчек, Жуков, Конов, Марков, Сафронов

МПК: C04B 28/00

Метки: асбестоцементных, методом, смесь, сырьевая, экструзии

...смесь приготавливают в следующей последовательности. Отвешенные порции цемента и асбеста, подвергнутого предварительной сухой распушке в дезинтеграторе, смешивают в смесителе сухих компонентов. Затем полученная смесь поступает в другой смеситель, в который подают отвешенные порции пластификатора - метилцеллюлозы и карбонизированных влажных отходов. В этом смесителе при- готавливают пластифицированную смесь пригодную к формованию в экструдере.Из смесей известного состава и состава по изобретению по описанной технологии быпи изготовлены путем экструзионного формования образцы, которые после твердениясопоставляли по физико-механическим показателям. Кроме того, устанавливали соответствие этих показателей требованиям ТУ-24-82-81, согласно...

Номер патента: 1260299

Опубликовано: 30.09.1986

Автор: Жуков

МПК: B65G 1/02

Метки: грузов, затаренных, стеллаж, хранения

...фиг. 1 схематически изображен стеллаж с одним ярусом, общий вид; на фиг. 2 - положение балок при погрузке первого груза; на фиг. 3 - то же, при погрузке последующего груза,Стеллаж содержит стойки 1, соединенные между собой горизонтальными направляющими балками 2, консольно прикрепленными к стойкам. Между горизонтальными направляющими балками 2 расположены в средней части неподвижные 13 поперечные балки и по концам подвижные 4. Подвижные балки 4 соединены между собой, например, пластинчатыми пружинами 5 и такими же пружинами присоединены к крайним из неподвижных балок. Усилия пружин 5 между балками, находящимися у концов стеллажа, меньше чем усилия пружин между балками, приближающимися к центру. Это необходимо для того, чтобы при...

Номер патента: 1260147

Опубликовано: 30.09.1986

Авторы: Горячев, Дерябкин, Жуков, Карасева, Котлярова, Склокин

МПК: B23K 28/00, B23K 37/04

Метки: деформированием, металла, продольных, сварки, стыков, шва

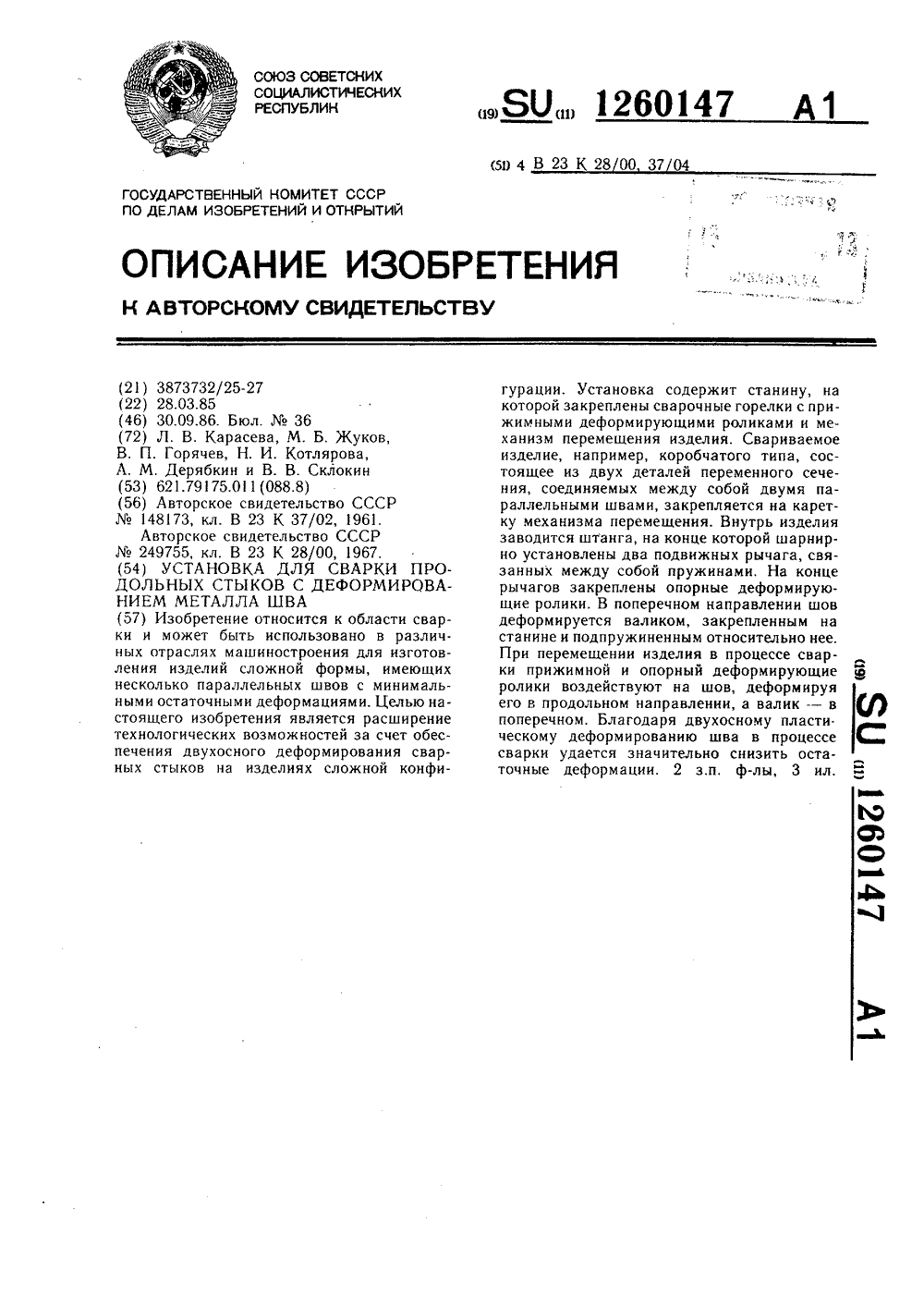

...напротив прижимных роликов 7 горелок 6.Механизм поперечного деформирования выполнен в виде П-образной рамы 24, установленной над горелками 6 и подпружиненной к задней стенке стойки 9 пружинами 25. Свободные концы рамы соединены съемным валиком 26, Боковые стороны рамы 24 имеют прорези в местах расположения прижимных роликов 7.Установка работает следующим образом.Каретку 10 опускают в нижнее положение и снимают ролик 21 с рамы 24, На каретку 10 устанавливают собранные и прихваченные свариваемые детали 12 и закрепляют их с помощью штырей и монтажных отверстий, При установке деталей 12 на каретку 10 внутрь их замкнутого контура заводят шарнирно закрепленные на штанге 19 рычаги 20 с опорными роликами 21, верхние из которых установлены на...

Номер патента: 1259171

Опубликовано: 23.09.1986

Авторы: Вишняков, Жуков, Капин, Кисилев, Краснощеков, Урусов, Фирер

МПК: G01N 27/30

Метки: ионоселективного, мембраны, соединения, твердофазного, токоотводом, электрода

...5 мас.7.флюс и часть мембраныфрасплавляюттитановым нагревателем (600-700 С ),проволока вдавливается в расплав,после чего нагреватель удаляется,и расплав затвердевает. Минимальнаясила отрыва токоотвода от мембраны1,5-2 кг, Сопротивление в месте контакта 10 Ом. После 1/2 г работы5электрода в модельных растворах неотмечаются, изменения электродныхфункций, сопротивление остается впределах .до 5 10 Ом, минимальнаясила отрыва 1,5-2 кг. П р и м е р 2. К ионочувствительной мембране из кристалла 107 А Б 907 АяС 1 по методике, описанной в примере 1, припаивается токоотвод, Место расплавления шихтуется Флюсом и смесью солей того же состава, что и мембрана, с добавкой серы 10 мас.Место контакта хрупкое, сопротивление 10 Ом. П р и м е р 3, К...

Номер патента: 1258729

Опубликовано: 23.09.1986

Авторы: Антосевич, Бардовский, Диасамидзе, Жуков, Картавый, Степанов

МПК: B60P 5/00

Метки: весовое, транспортное

...колеса передачи 14, такжекак и колесо 15, являются косозубыми,так как находятся в постоянном зацеплении с этим колесом 15.Колесо 15 шире колеса 19 на неличину его осевого перемещения привключении - выключении стопорноймуфты. На валу колеса 20 установленбарабан 21 для закрепления гибкойсВязи 131Перемещение колеса 15 на оси 16 осуществляется с помощью гидроцилиндров 22 и 23Вал зубчатого колеса 19 соединен с валом ведущего криношипа 9 посредством муфты 24.45 50 55 Формула иэ обретения Весовое транспортное устройство, содержащее ходовую часть, грузовую подрессоренную платформу и весоизмерительный механизм, включающий грузоподъемное устройство, регистрирующий уэел с циферблатным указателем и масляными демпферами, а также рычажный...

Номер патента: 1258427

Опубликовано: 23.09.1986

Авторы: Богомолов, Жуков

МПК: A62C 3/04

Метки: огнепреградитель

Номер патента: 1257659

Опубликовано: 15.09.1986

Авторы: Будников, Денисов, Жуков, Тарасов

МПК: G06G 7/48

Метки: массового, моделирования, обслуживания, систем

...4 остается в исходном состоянии. Таким образом моделируется процесс обслуживания однойпоступившей заявки.Рассмотрим работу устройства вэтом режиме при поступлении нескольких заявок,Первый импульс с входаустрой-.ства через открытый элемент И 3 переводит триггер 5 в положение, при котором .элемент И 2 открывается, аэлемент И 3 за.крывается. Этот импульс через диод 6 запускает генератор 14. Таким образом имитируетсяпоступление первой заявки мимо очереди в обслуживающий прибор. Второй импульс с входа 1 устройства через открытый элемент И 2 запускает генератор 12 и переводит триггер 4 в положение, при котором закрываются элементы И 2 и 9, а элемент И 10 откры- .10вается. Происходит имитация поступления второй заявки в очередь. Приэтом...

Номер патента: 1255996

Опубликовано: 07.09.1986

Авторы: Гришуткин, Давыдов, Жуков, Каплан, Новиков, Пуцков

МПК: G06F 11/07

Метки: параметров

...нормализаторы, обеспечивающие приведение уровней входных сигналов к уровням, воспринимаемых блоком4 измерителей и соответствующих коммутационных полей, соединяемых, например, конкретной распайкой иликлеммными соединениями,Система работает следующим образом.Перед началом работы в блок 3 пе.,гчати устанавливается бумага, а вфотосчитывающее устройство 15 устанавливается перфолента. На пульте 2управления нажимается кнопка Пуск,в результате чего триггер пуска электронной вычислительной машины 1 устанавливается в состояние разрешенияработы. Из блока 9 памяти извлекаются и последовательно выполняются:.контрольная задача проверки электронной вычислительной машинытестпроверки интерфейса 11, тест проверки блока 17 обработки прерываний,программа...

Номер патента: 1255559

Опубликовано: 07.09.1986

Автор: Жуков

МПК: B63B 21/56, B66D 1/30

Метки: барабана, механизм, натяжной, тросового

...Заказ 4776/25 ВНИИПИ п 113035, Тираж 799Государственногоелам изобретенийсква, Ж, Рауш сное комитета СССРи открытийкая наб д. 4 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная. 4 1Изобретение относится к судостроению и касается средств для соединения судов в толкаемые составы.Цель изобретения - повышение надежности работы натяжного механизма.На фиг, 1 изображен натяжной механизм тросового барабана, продольный разрез; на фиг. 2 - разрез А-Ана фиг. 1,Натяжной механизм тросового бара"бана состоит иэ рамы 1, барабана 2,натяжного рычага 3, вставленного вгнезда барабана 2 и тормозного устройства, состоящего из тормозногошкива 4, соосно и жестко связанногос барабаном 2 и намотанного на шкив4 в несколько витков стального...

Номер патента: 1255556

Опубликовано: 07.09.1986

Авторы: Андросенко, Асан-Джалалов, Жуков, Шагинян

МПК: B66C 23/80

Метки: выносная, грузоподъемной, опора

...и эа клинивает конической поверхностью конического гнезда 7 гайку 8, которая своей винтовой поверхностью надежно удерживает шток 4 от осевого перемещения, Фиксируя его в выдвинутом положении.При переводе грузоподъемной машины в транспортное положение подают давление рабочей жидкости в магистраль 24. Так как в последней установлен обратный клапан 26 с пружиной 27, то поток рабочей жидкости поступает по каналу 28 в расточку 29 корпуса 1. Под действием давления рабочей жидкости полый поршень 6, установленный в средней осевой проточке 5 корпуса 1, сжимая пружину 20, перемещается вниз и своей нижней цилиндрической частью 19 взаимодействует с гайкой 8 и расклинивает ее.После расклинивания гайки 8 кольцевая проточка 21, выполненная на...

Номер патента: 1254176

Опубликовано: 30.08.1986

Авторы: Жуков, Солодовников, Токарь

МПК: E21F 15/02

Метки: закладочного, массива, ограждение

...комит елам изобретений и отк Москва Ж, Раушская Подписнота СССР по 113035ытий наб. 4/5 роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектнаяв Изобретение относится к, горной промьппленности и может быть использовано при разработке крутопадающих угольных пластов с закладкой выработанного пространства. 5Цель изобретения - снижение затрат на установку ограядения.На фиг. 1 изображена схема ограждения закладочного массива. в лаве;, вид в плане; на фиг. 2 - сечение А-А на фиг, 1,на фиг.3 - сечение Б-Б на Фиг 2.Устройство для ограждения закладочного массива состоит из эластичной оболочки 1 с прикрепленными перпендикулярно относительно ее продоль ной оси планками 2. которые соединены между собой балками 3,...

Номер патента: 1254175

Опубликовано: 30.08.1986

Автор: Жуков

МПК: E21D 23/03, E21F 15/02

Метки: закладочного, массива, ограждение, передвижное

...одних секций 2 расположены внутри других секций 1 каркаса, затем секции 3 внутри секции 2 и т. д.Секции 1 - 3 каркаса соединены между собой посредством стоек, концы 10 которых жестко прикреплены концами к внутренним поверхностям перекрытий 5 и оснований 6 одних секций 1 - 3 каркаса и свободно расположены40 в выполненных по продольной оси каркаса овальных отверстиях 11 в перекрытиях 12 и основаниях 13 других, смежных секций. Причем углы перекрытий 12 и оснований 13 одних секций,45 расположенных внутри других, смежных секций, выполнены срезанными или за" кругленными. Это дает возможность секции 2 поворачиваться относительно секции 1 и наоборот на некоторый угол относительно продольной оси каркаса ограждения.Выемочная машина 8 снабжена...

Номер патента: 1254127

Опубликовано: 30.08.1986

Авторы: Жуков, Фискинд

МПК: E04B 1/06, E04C 5/12, E04G 21/12 ...

Метки: железобетонная, конструкция, предварительно-напряженная

...при эксплуатации воны конст рукции. ск одер- арма- конст ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО аЕЛАМ ИЗОЬРЕТЕНИЙ И ОТКРЫТ(54)(57) ПРЕДЗАРИТКПЬНО НАПРЯЖКЖЕЛЕЗОБЕТОННАЯ ЮНСТРУКЦИЯжащая напрягаемую продольнуютуру, ваанкеренную по торцам 54127 А1254127 На чертеже представлена конструхция, аксонометрия. Составитель Е, Штритер Редактор К, Волощук Техред И.Попович Корректор Л ПатайЗаказ 469535 Тираж 718 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, ч Изобретение относится к наземному строительству, в частности к строительным конструкциям для перекрытий .и покрытий гражданских и промышленных зданий, 5...

Номер патента: 1254118

Опубликовано: 30.08.1986

Авторы: Гросс, Жуков, Зуев, Мириевский

МПК: F16F 13/00

Метки: виброизолятор, опоры

...нагрузок при перестройке компенсатора жесткости. ОНа чертеже изображен виброизолятор, продольный разрез.Виброизолятор содержит корпус 1, установленный между фундаментом 2 и источником 3 вибрации. Жесткая связь корпуса 1 с фундаментом 2 осуществляется через плиту 4. В корпусе 1 подвижно установлен шток 5, соединенный верхним концом с источником 3 вибрации. Между штоком 5 и плитой 4 установлена пружина 6. На штоке 5 расположен кольцевой ползун 7, взаимодействующий с компенсатором жесткости, состоящим из призматических ножей 8 и консольных рессор 9, Рессоры 9 закреплены своими нижними концами на корпусе.Во внутренней полости корпуса 1 подвижно относительно него и штока 5 установлен 25 ограничитель хода ползуна, состоящий из верхнего 10...

Номер патента: 1252622

Опубликовано: 23.08.1986

Авторы: Дроздов, Жуков, Криштоп, Симоненко, Шорников

МПК: F25B 9/02

Метки: вихревой, трубы, улитки

...и устанлвливают сопряженную пару в трехкуллчковом плтроне 6 токлрно-винторез- ного стлнкл. Обтлчпнлют сопряженную пару сегментов 3 и 4;(о получения нлружной цилинлрической поверхностиидилметром П , Устлнлвливлют (фиг.4) пару сегментов 3 и 4 в разрезной оправке 7 и )лкрепляют последнюю в трехкуллчковом патроне 6, При этом между одним из куллчков трехкулачкового г,лтронл 6 ч разрезной оправкой 7 устлнлв:1 ив;1 ют вкл;1 дьпп 8 толщиной О, 5 1), где 1) - ныГотл Гоплоого ввода в (плоскости рлз),емл сегментов 3 и 4. Выполняют, например, рлсточным резцом в плре сегментов 3 и 4 цилиндрическое глухое отверстие 9 с радиусом К . Лнллогично выполняют последова -(тел 1 но смещение пары сегментов 3 и (фиг.5) нл величины 1), и 1) , а затем с торца...
