Куроедов

Номер патента: 1765680

Опубликовано: 30.09.1992

Авторы: Агужен, Алексеюк, Беляков, Казьмин, Кирпичников, Котов, Краковская, Куроедов, Ненашева, Панфилов, Сюсин

МПК: F28F 1/42

Метки: теплообменная, труба

...выполнены под углом относительно плоскости, перпендикулярной к оси трубы, определяемым из соотношения: а ширина канавок определяется из соотношения где О - наружный диаметр гладких участков трубы;1 ст - толщина стенки трубы;с - шаг между канавками,Повышение интенсификации теплообмена достигается за счет того, что поворот 5 10 15 20 25 30 35 40 45 канавок на угол, определяемый из заявленной зависимости, позволяет оптимизировать условия винтового перемещения пристенного турбулентного потока воды и таким образом повысить коэффициент теплопередачи, Заявленная регламентация ширины канавки позволяет избежать уменьшения толщины стенки трубы по середине канавки в процессе изготовления. При угле наклона канавок менее расчетного угла с...

Номер патента: 1764803

Опубликовано: 30.09.1992

Авторы: Вайс, Игнатьев, Куроедов, Лукашев, Мысик, Писаревская, Поручиков, Руднев, Саруль, Скрыльников, Титова, Трофимов, Тулинов, Тюков, Чухланцев

МПК: B22D 27/00

Метки: атмосферой, взаимодействия, защиты, смесь, сплава, шлакообразующая

...Лсц воздушного зазора и медной стенки кристаллизатора соответственно, .Снижение теплопроводности шлакообразующих смесей приводит к уменьшению коэффициента а, Величина коэффициента а представлена в табл. 1,Силу адгезии, действующую на неметаллическое включение на границе фаз металл-шлак, можно определить по формуле (Шмрга Л. Затвердевание и кристаллизация стальных отливок. - М,; Металлургия, 1985, с, 227):В=амат - шл3, Н., где Я - площадь выталкиваемой частицы, м,Следовательно; чем меньше сГмет - шл тем легче переход включения из металла в шлак, что и достигается при использовании предлагаемой смеси.Вязкость шлака и температурный интервал плавления посредством заполнения образующегося при затвердевании между слитком и стенкой...

Номер патента: 1736016

Опубликовано: 23.05.1992

Авторы: Дорофеев, Куроедов

МПК: H05H 7/04

Метки: генерации, импульсных, накопления, токов, электромагнитной, энергии

...Таким образом осуществляютнакопление электромагнитной энергиив виде магнитного поля в зазоре междупервичной обмоткой и экраномДля получения импульса тока в нагрузке включают блок 8 уравления, экран 7 переходит в нормальное состояние, т.е. разрушают магнитный барьермежду обмотками 1 и 4, Ток в экране 7затухает из-за резистивных потерь внем, во вторичной обмотке 4 и нагрузке 10 возникает ток 12 = ф 1 112) х 1 о 2 О удерживающий магнитный поток, который . ранее удерживался аверхпроводящим.токаи экрана 7, Импульсный ток12, наведенный во вторичной обмоткеи нагрузке, затухает, производя полезную работу: разогрев нагрузки, образование магнитного поля и т.д.Перевод экрана 7 в нормальное состояние, т,е. получение импульса токаво вторичной...

Номер патента: 1703609

Опубликовано: 07.01.1992

Авторы: Куроедов, Шахов

МПК: B66C 23/88

Метки: длины, стрелы, телескопической

...Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к подьемно ранспортному машиностроению, а именно к устройся вам кранов с телескопической стрелой,Цель изобретения - повышение надежности,На фиг,1 изображена телескопическая стрела автомобильного крана с установленным на ней приводом датчика длины; на фиг.2 - узел 1 на фиг,1; на фиг.3 - разрез А - А на фиг,2.Гибкий элемент 1 в виде многожильного резинового шнура одним концом закреплен на основании телескопической стрелы 2, а другим концом - на ее оголовке 3, Шнур находится в зацеплении с обрезиненной поверхностью 4 шкива 5, который...

Номер патента: 1671607

Опубликовано: 23.08.1991

Авторы: Иванов, Куроедов, Маланов, Смирнов, Шахов

МПК: B66D 1/44

Метки: бортового, гидропривод, крана-манипулятора, механизмов

...стрелы, от золотника 13 рабочей секции 5 - в гидроцилиндр 14 челюстного захвата.В промежуточной секции 6 установлены предохранительный клапан 15 и регулируемый дроссель 16, соединенные с одной стороны с проточным каналом 17 распределителя, а с другой стороны - со сливным каналом 18 распределителя, В напорной секции 3 установлен предохранительный клапан 19, Напорная линия 2 насоса 1 соединена с напорным каналом 20 распределителя.При нейтральном положении золотников 11 и 13 распределителя жидкость от насоса 1 по проточному каналу 17 направляется к сливной линии 18 и далее через фильтр 9 сливается в бак 10,При перемещении золотника 11 распределителя в нижнюю позицию жидкость от насоса направляется в штоковую полость гидроцилиндра 12,...

Номер патента: 1189306

Опубликовано: 15.05.1991

Автор: Куроедов

МПК: H01L 39/16

Метки: автоматической, защитой, ключ, сверхпроводящий

...разрядника 9 и обмотки управления .10. Между выводом 11 отключающего элемента 1 и клеммой 4 подсоединения нагрузки 6 дополнительновключена обмотка 12. Криостат 13 обеспечивает достаточ но низкую температуру, меньшую критической температуры отключающего эл мента. Дополнительная обмотка 12 может быть выполнена сверхпровадящей для снижения тепловыделений в криостате при прохождении по ней тока. До полнительная обмотка 12 может быть нолнена в виде нагреватепя, тогда ее воздействие на отключающий элемент будет состоять в разогреве его, в по выпении его температуры и, следова1189306 ройства управления,В случае самопроизвольного перехода части элемента 1 в нормальное состояние его сопротивление возрастает и часть тока ответвится в цепь 6...

Номер патента: 1578768

Опубликовано: 15.07.1990

Авторы: Карпухин, Куроедов, Мельник

МПК: G11C 21/00

Метки: регенерацией

...на выходе элемента 6 сравнения будет "О", на входе В-триггера 8 - "1", т.е, на третьем входе элемента И 3 - "1", Счетчик 2 адресов изменит свое состояние по заднему фронту импульса генератора 1, Если в счетчике 2 адресов будет адрес, соответствующий зоне запоминающего устройства, которую не нужно регенерировать (в соответствующем разряде регистра 4 будетлог."0"), то на выходе коммутатора 5 будет уровень лог,"0"и импульс генератора 1 импульсов на управляющий выход устройства не пройдет, а трлько изменит свое состояние счетчик 2 адресов, За все время работы счетчика 2 адресов код, поступающий науправляющие входы коммутатора 5. сравнивается в элементе 6 сравнения с кодом-адресом последней зоны, подлежащей регенерации. При возникновении...

Номер патента: 1562304

Опубликовано: 07.05.1990

Авторы: Иванов, Куроедов, Маланов, Смирнов, Шахов

МПК: B66D 1/44

Метки: гидропривод, грузоподъемного, крана

...гидроцилиндры 22 и 23 выносных опор и гидроцилиндр 24 грузозахватного органа. формула изобретения Гид ропри вод грузоподъе много кра на, содержащий бак с насосом, основные распределители, гидроцилиндры основного кранового и грузозахватного оборудования и выносных опор, напорные и сливные линии и регулирующие приспособления, отличающийся тем, что, с целью повышения надежности, он снабжен многопо зиционным распределителем, вход которогосоединен с напорной линией через один из основных распределителей, а выход с гидроцилиндрами выносных опор и грузо- захватного оборудования, причем линии гидроцилиндров выносных опор в нейтраль ной позиции многопозиционного распределителя соединены с баком. При нейтральной позиции многопозиционного...

Номер патента: 1559222

Опубликовано: 23.04.1990

Авторы: Иванов, Куроедов, Смирнов, Фомичев, Шахов

МПК: B66C 23/82, F15B 15/22

Метки: гидропривода, клапан, тормозной

...гидропривод от перегрузки.При опускании стрелы крана рабочая жидкость от насоса по напорной линии поступает в гидрораспределитель, золотник которого находится в правой позиции, От гидрораспределителя рабочая жидкость по линии поступает в полость 20 гидроцилиндра 19. На шток гидроцилиндра действует нагрузка от веса стрелы и подвешенного на крюковой подвеске груза. Давление в поршневой полости 21 гидроцилиндра определяется величиной внешней нагрузки, действующей на шток гидроцилиндра, и давлением в штоковой полости 20. Рабочая жидкость из поршневой полости 21 гидро- цилиндра поступает в канал 2 корпуса тормозного клапана и через радиальные отверстия 15 в золотнике 7 подходит к регулирующему элементу 9, Для того, чтобы открыть...

Номер патента: 1541331

Опубликовано: 07.02.1990

Авторы: Куроедов, Пронченко, Чукаев

МПК: E01B 31/04

Метки: рельсорезный, станок

...и корпус 15 конического реверса соединены посредством скалки 16, Скалка закреплена накорпусе конического реверса и уста,новлена с возможностью перемещения в35отверстии 17 корпуса закрытой конической передачи.Станок работает следующим образом,За головку и шейку. рельса крепятся рельсовые зажимы 2. При включениидвигателя 1 вращение передаетсячерез муфту 5 ведущему колесу 4,. а снего - ведомому колесу 6 и валу 7,далее вращение передается ведущемуколесу 9 и ведомым колесам 1 Оч 11, установленным на выход"ном валу 12. На последнем размещен отрезной абразивный диск, который, вращаясь через кулачковую муфту 13 от ведомых колес 1 О,или 11,осуществляют резание рельса при перемещении корпуса 15 относительно корпуса 14 вдоль оси ведомого вала...

Номер патента: 1525506

Опубликовано: 30.11.1989

Авторы: Куроедов, Марин, Скопич, Чугунов

МПК: G01L 9/04

Метки: абсолютного, давления, датчик

...может измерять давлениекак в диапазоне от 0 до Р , так иот фиксированного значения Рц доР , При этом уменьшаются габаритыприбора вследствие того, что вся измерительная часть расположена внутривоспринимающего элемента - сильфоиа,Датчик абсолютного давления работает следующим образом,При отсутствии в приемной полости штупера 2 измерлемого давления(фиг.За) сильфон 3 под действием атмосферного давления стремится сжатьсл, Однако перемещения подвижноготорца сильфона не происходит, так какон жестко связан через шток 9 с упругим элементом 7, жесткий пентркоторого опирается на поверхность гермоплаты 6, в результате чего упругийэлемент 7 находится в ненагруженномсостоянии, что и обеспечивает егозащиту от перегрузки,При подаче в приемную полость...

Номер патента: 1521711

Опубликовано: 15.11.1989

Авторы: Болдырев, Колотилин, Куроедов, Смирнов, Шахов

МПК: B66D 1/54

Метки: барабана, каната, лебедки, ограничитель, сматывания

...рычагом 3, эксцентрично установленный на торце барабана 4. Валик 5 вращается во втулке 6, закрепленной на пластине 7. Шток 1 расположен в отверстии барабана 4 и может выступать над его поверхностью.На валике 5 снаружи барабана 4 установлен поворотный в плоскости торца барабана сектор 8, а внутри барабана - рычаг 3. На торце барабана 4 имеется планка 9, к которой одним концом крепится возвратная пружина 10, закрепленная другим коня 1 ом к поворотному сектору 8.Барабан 4 лебедки установлен на станине 1 с помо)цыю кронштейна 12. На станине 11 с помощью кронштейна 13 установлен также конецный выключатель 14, взаимодействукщий с поворотным сектором 8. На бараоа4 намотан канат 15, с помощью которого поднимают или опускают крюковую под....

Номер патента: 1518674

Опубликовано: 30.10.1989

Авторы: Гобзиньш, Куроедов, Мартяшин, Цалитис

МПК: G01B 15/02

Метки: радиоизотопный, толщиномер

...с -ра 6, последовательно соединенныеждущие мультивибраторы Б -Бс пэямым (Б) и инверсными (Б, Б, Б)динамическими входами и схемы ИЛИ, спомощью которых осуществляется формирование выходных сигналов 11 - 11.(фиг,З, где С, Б, Б, Б , Б - выходные сигналы генератора С импульсов 4 Ои ждущих мультивибраторов Б, Б, Б.з,Б соответственно). В исходном состоянии до начала разряда первого опорного конденсатора 6 выходное напряжение 11 повторителя 14 напряжения равно напряжению П , . Поэтому напряжение на выходеинвпервого сумматора 15 11. = Ув + + У = О, Выходное напряжение деэм50 лителя 7 напряжения также равно нулю. Так как напряжение на первом входе электрометрического усилителя можно считать равным нулю, то на герконовомключе 8...

Номер патента: 1493603

Опубликовано: 15.07.1989

Авторы: Иванов, Куроедов, Смирнов, Фомичев, Шахов

МПК: B66C 23/68

Метки: длины, изменения, крана, механизм, стрелы, телескопической

...жидкость поступает в поршневую полость 25 гидроцилиндра 18 и по трубопроводу 24направляется через внутреннюю полость34 обоймы 30 в трубопровод 14 и далее в поршневую полость 15 гидроцилиндра 8, Происходит перемещение штока 19 гидроцилиндра 18 и штока 9 гидро- цилиндра 8 вправо. Гидроцилиндр 8 закреплен с помощью шарниров 7 на подвижной секции 6, поэтому такжепроисходит и перемещение подвижнойсекции 6 вправо, т,е, ее выдвижение,Из штоковой полости 3 гидроцилиндра 8 рабочая жидкость через от верстия 11, осевой канал 10 и отверстия 12 в штоке 9, отверстие 33,кольцевой канал 31 и отверстие 32 вобойме 30 поступает в отверстие 22в штоке 19 и далее по осевому каналу20 через отверстие 21 штока 19 поступает в штоковую полость 23 гидроцилиндра...

Номер патента: 1479810

Опубликовано: 15.05.1989

Авторы: Куроедов, Лапшин, Лещинер, Лукашев

МПК: F27D 1/16

Метки: ввода, индукционных, канальных, миксеров, печей, эксплуатацию

...наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 з 147981 прерывного литья. Миксер щ)едназначался под работу на меди. Футеровочная масса: молотый кварцит рекомендуемого гранулометрического состава и 1,5 Х борной кислоты, Средняя скорость подъема температуры медных шаблонов составляла 22 С/ч. Выдержка футеровки под сплавом Л 90 при 1160-1180 С 24 часа. После выдержки 10 миксер в течение суток производил слитки сплава Л 90, после чего был переведен на производство меди, Срок службы футеровки при этом составил 14 мес при средней стойкости футеров ки вводимых в эксплуатацию миксеров по известному способу 9 мес. Использование предлагаемого способа ввода печей и миксеров в эксплуатацию обеспечивает по...

Номер патента: 1477499

Опубликовано: 07.05.1989

Авторы: Вайнпресс, Грабарник, Куроедов, Митрофанов, Монжаров, Нагайцев, Оленич

МПК: B21C 23/00

Метки: горизонтальных, полых, прессах, прессования

...относительно я в сторону нижнеи совки на заготовки со ы, В ходе выдавливасходит постепенное выэтой полости, Способ ить брак переднего конэностенности. 4 ил, фиг,4 - схема прессования трубы,Заготовку 1 подают в контейнер 2, причем ввиду того, что диаметр заготовки 1 меньше диаметра контейнера 2, между ними образуется зазор 3. Заготовку 1 распрессовывают в контейнере 2 между матрицей 4 и пресс- шайбой 5 шплинтоном 6, По окончании распрессовки в верхней части контейнера 2 вблизи матрицы 3 остается незаполненная полость 7, Затем осуществляют прошивку заготовки 1 иглой 8 со скосом 9 на торце, причем иглу 8 устанавливают скосом вверх, за счет чего ее уводит относительно оси пресса вниз, Далее через пресс-шайбу 5 передают усилие на...

Номер патента: 1408163

Опубликовано: 07.07.1988

Авторы: Бубнов, Куроедов, Стариков

МПК: F24H 1/20

Метки: нагреватель, электродный

...продуктов деаэрации из камеры нагрева,На чертеже изображен электродный нагреватель, продольный разрез,Нагреватель содержит корпус 1 с теплообменником 2 и центральной герметич ной камерой 3, сообщенной с компенсационной емкостью 4 и снабженной фазовым электродом 5. Герметичная камера 3 заполнена Промежуточным теплоносителем с образова ием жидкостного и газового объемов. Камера 3 дополнительно соединена с ем 15 остью 4 патрубком 6 с калиброванной айбой 7.Нагреватель работает следующим обазом.При подаче напряжения на фазовые 2 О лектроды 5 протекающий через промежуточый теплоноситель электрический ток выдеАяет тепло, которое через стенки теплообМенника 2 передается нагреваемой среде. сли количество тепла, выделяемое в зазоре между...

Номер патента: 1398108

Опубликовано: 23.05.1988

Авторы: Карпухин, Куроедов, Мельник

МПК: H04N 5/50

Метки: выбора, программ, телевизионных, электронного

...помощью второго коммутатора 9 напряжение поступает на блок 7 переключателя диапазонов, выполненного, например, на транзисторных ключах, выходы трого явлются вторым выходом устройства и на них формируется напряжение переключения диапазонов. Найряжение настройки с выхода первого коммутатора 3 поступает на блок 5 сопряжения, выход которого является первым выходом устройства и нанем формируется напряжение настройки.Первый и второй выходы устройстваэлектронного выбора телевизионныхпрограмм предназначены для соединенияс соответствующими входами селекторателевизионных программ и обеспечивают включение выбранной телевизионнойпрограммы,Процесс формирования команд переключения диапазонов совместно с напряжением настройки происходит следующим...

Номер патента: 1364374

Опубликовано: 07.01.1988

Авторы: Белоусов, Борисов, Зуйков, Кузнецов, Куроедов, Мелихов, Мухин, Соловьев

МПК: B04B 1/08, B04B 11/02

Метки: многокомпонентной, разделения, сепаратор, суспензии, центробежный

...тарелка 9 имеет ЗОконусообразную отбортовку 13, образующую с межсекционной тарелкой 8 икромкой 14 верхнего пакета 6 зону 15для.сбора частиц шквары с меньшимудельным весом. 35Сепаратор работает следующим образом.Исходная многокомпонентная смесь,например жироводная смесь, содержащая осадок, воду (тяжелую фракцию), 40/легкую шквару (промежуточную фракцию) и жир легкую фракцию), подается в барабан 2 через приемно-выводное устройство 1.Проходя по внутренней поверхности тарелкодержателя5, смесь поступает в нижний пакет 7через отверстия в этом пакете, причемосновная часть осадка выделяется довхода смеси в нижний пакет 7 и оседает в шламовом пространстве 12 бара Обана 2. В нижнем пакете 7 происходитотделение из смеси воды,...

Номер патента: 1355296

Опубликовано: 30.11.1987

Авторы: Белов, Жуков, Куроедов, Мелихов, Омаров, Перехода, Семенов

МПК: B04B 1/08, B04B 11/02

Метки: ротор, сепаратора

...секторах; на фиг.6 то же, в виде конического диска с дистанционными и укороченными планками, выполненными наклонными; на фиг.7 - то же, в виде конического диска с укороченными планками, состоящими иэ двух частей, расположенных на одной образующей и создающих зазор на радиусе нейтрального слоя. положено в кармане 12 у прокладки 8.Укороченная планка 5, дистанционная планка 3 и прокладка 8 могут быть выполнены в виде цельного элемента.5Укороченная планка 5 может быть окончена в зоне окружности .радиуса нейтрального слоя.Ротор сепаратора работает следующим образом.Исходная жидкость поступает в ротор и затем по питающим отверстиям9 - в пакет вставокТечение к периферии пакета сопровождается начальным разделением жидкости, при котором...

Номер патента: 1353994

Опубликовано: 23.11.1987

Авторы: Бубнов, Куроедов, Стариков

МПК: F22B 1/30, F24H 1/20

Метки: нагреватель

...обьема компенсационной камеры 6, которое устанавливается при заправке нагревателя промежуточным теплоносителем. Например, если нагреватель должен иметь максимальную температуру 120 С, а в качестве промежуточного теплоносителя используется вода, т. е. давление пара промежуточного теплоносителя, при котором должно происходить полное выключение нагревателя, равно 2 атм, то в исходном состоянии газовый объем компенсационной камеры 6 должен быть в два раза больше объема нагревательной камеры 5. В этом случае при полном вытеснении промежуточного теплоносителя из нагревательной камеры 5 в компенсационную камеру 6 в последней создается противодействуюшее давление газа, равное 2 атм.Для настройки нагревателя на минимальную температуру...

Номер патента: 1337619

Опубликовано: 15.09.1987

Авторы: Бубнов, Куроедов, Стариков

МПК: F24H 1/20

Метки: нагреватель, электродный

...нагреваемой средой через стенки теплообменника 6.Если увеличится количество тепла, отводимого нагреваемой средой за счет увеличения ее расхода или снижения температуры на входе теплообменника 6, то снизится температура теплоносителя в камере 5, снизится давление его пара и уровень теплоносителя в камере 5 поднимется, при этом увеличится количество тепла, передаваемого от стенок нагревательной камеры 1 к стенкам теплообменника 6. Таким образом поддерживается постоянная температура на выходе теплообменника 6. Значение этой температуры определяется свойствами промежуточного теплоносителя, находящегося в нагревательной камере 5, в частности температурой кипения и теплопроводностью, Чем ниже температура кипения и теплопроводность, тем ниже...

Номер патента: 1167967

Опубликовано: 23.08.1987

Авторы: Кореневский, Куроедов

МПК: G01V 3/28

Метки: генератор, геоэлектроразведки, магнитного, поля

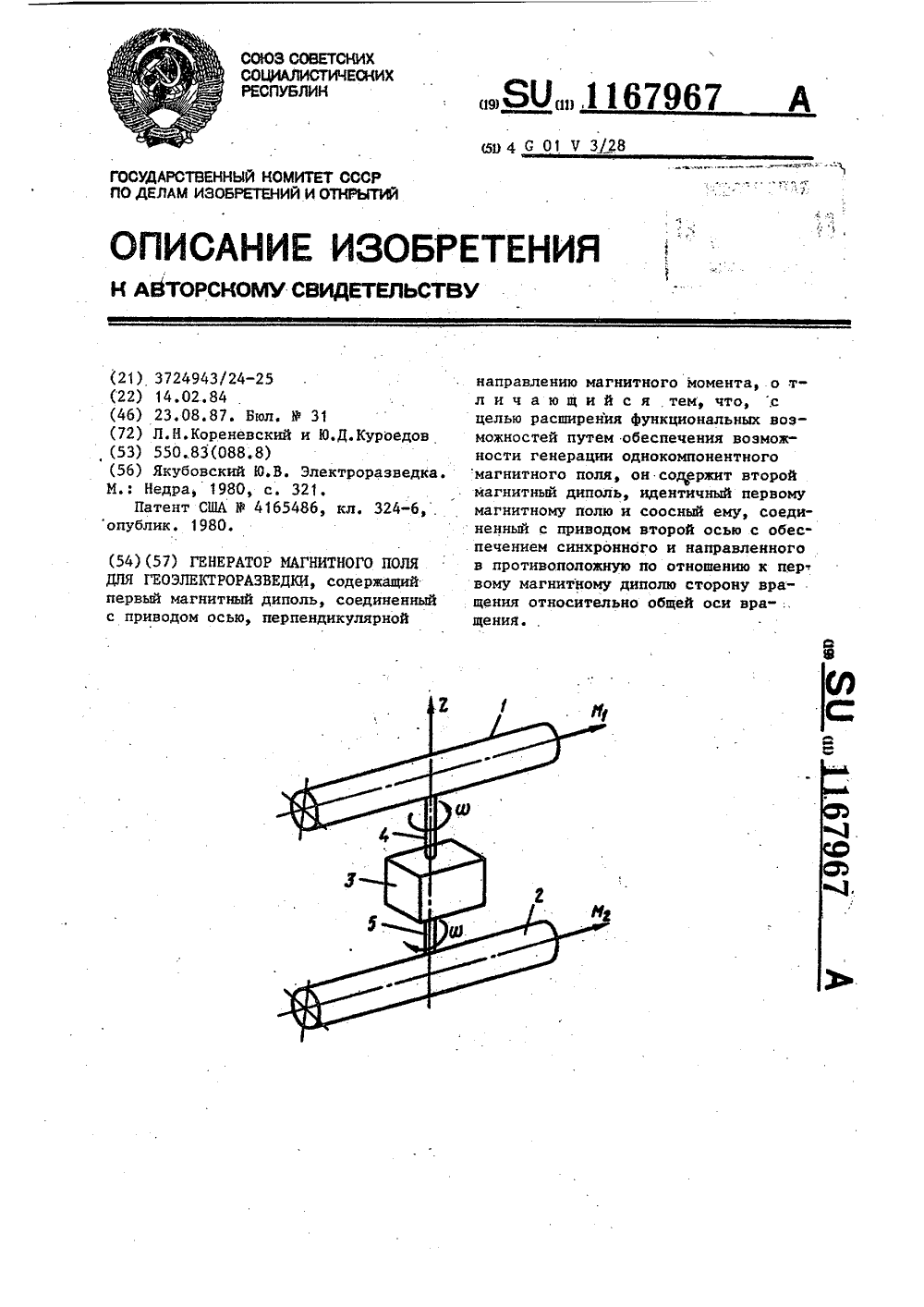

...устройства являются ограниченные функциональные возможности из-за невозможности генерации однокомпонентного магнитного поля.Цель изобретения - расширение функциональных возможностей.Цель достигается тем, что генератор магнитного поля для геоэлектроразведки, содержащий магнитный диполь, соединенный с приводом осью, перпендикулярной направлению магнитного момента, содержит второй магнитный диполь, идентичный первому магнитному диполю и соосный ему, соединенный с приводом второй осью с обеспечением синхронного и направленного в противоположную по отношению к первому магнитному диполю сторону вращения относительно общей оси вращения.На чертеже представлена схема генератора.Генератор содержит первый и второй магнитные диполи 1, 2 с...

Номер патента: 1296224

Опубликовано: 15.03.1987

Авторы: Жуков, Куроедов, Мелихов, Омаров

МПК: B04B 1/04, B04B 11/06

Метки: жидкостей, сепаратор, центробежный

...6 и напорную камеру 7, имеюшую впускные отверстия 8, выполненные в крышке 4, и приемно-выводное устройство 9. Тарелки 6 имеют ряд отверстий 10, образующих в пакете вертикальные каналы 11 для отвода очищенной жидкости. При этом каналы 11 расположены соосно 20 с впускными отверстиями 8 напорной камеры 7, причем полость 12, образованная внутренними кромками 13 тарелок 6 и внешней поверхностью 14 тарелкодержателя 5, отделена от напорной камерыкольцевым бортом 15 и служит для сбора легких примесей.Полость 12 соединена каналом 16 с отверстиями 7 для вывода легких примесей. На периферии барабана 2 расположено шламовое пространство 18 для тяжелых примесей.Центробежный сепаратор для очистки жидкости работает следуюшим образом.Исходная...

Номер патента: 1250791

Опубликовано: 15.08.1986

Авторы: Бубнов, Куроедов, Стариков

МПК: F22B 1/30, F24H 1/20

Метки: нагреватель, электродный

...плотность промежуточноготеплоносителя, до уровня, расположенного ниже рабочей поверхности фазового электрода 6. Упругий элемент 2 Мснабжен регулируемым упором 10,а элемент 8 - пружиной 1.Нагреватель работает следующимобразом.При подаче напряжения в зазоремежду фазовым и нулевым электродами3 и 6 происходит нагрев промежуточного теплоносителя. Поскольку нагревтеплоносителя производится снизу,то он прогревается равномерно и от- Щдает тепло нагреваемой среде черезстенки теплообменника 7. При нагревепромежуточного теплоносителя происходит увеличение его объема за счеттеплового расширения.До определенной температуры увеличение объема промежуточного теплоносителя компенсируется увеличениемобъема нагревательной камеры 4 засчет...

Номер патента: 1235814

Опубликовано: 07.06.1986

Авторы: Артюков, Бисягин, Зазнобин, Кобзарь, Куроедов, Смирнов, Шахов

МПК: B66C 13/42

Метки: гидравлический, крана, привод, самоходного, стрелового

...2 направляется к гидромотору 19.Гидроцилиндр 20 размыкает тормоз лебедки, Электромагнит двухпозиционного рас.пределителя 31 постоянно включен, двухпо.зиционный распределитель 31 находится вверхней по схеме позиции, 45 50 55 5 10 15 20 25 30 35 40 Если масса груза превышает допусти. мую, то включается ограничитель грузоподъемности, установленный на кране Ограничитель грузоподъемности выключает электромагнит двухпозиционного распре. делителя 31, последний занимает нижнюю по схеме позицию и соединяет через клапан ИЛИ 27 магистраль 12 и нижнюю полость управления трехпозиционного распределителя с дренажной линией 32 и баком 7.Так как магистраль 12 соединена с баком и в ней давления нет, то под действием возвратной пружины...

Номер патента: 1227294

Опубликовано: 30.04.1986

Авторы: Волошин, Коробов, Куроедов, Малашенко, Нестеров, Прядко

МПК: B21F 1/00

Метки: гибочная, действия, полyавтоматического

...зафиксированной в ручье 4 барабана 3 удерживающей пластиной 8.При подходе скобы к щели, образованной удерживающей пластиной 8 и съемником 6, последняя выталкивается съемником 6 и попадает на наклонный желоб 9, причем "ножки" ее сориентированы вниз и она под действием собственного веса увлекается в накопитель 10. Применение наклонного желоба 9 связано с необходимостью транспортирования скобы к накопителю 10 без изменения ее ориентированного положения, что обуславливается снабжением его боковыми щитами. Это обеспечивает перемещение скобы с опущенными вниз загнутыми концами от съемника 6 до накопителя 1 О и дальнейшую укладку скобы в накопителе 1 О загнутыми концами вниз. Накопитель 10, установленный с возможностью перемещения вдоль оси...

Номер патента: 1191482

Опубликовано: 15.11.1985

Авторы: Балакин, Борисенко, Куроедов, Лещинер, Лукашев

МПК: B22D 27/00, C22B 9/10

Метки: жидкого, кристаллизаторе, литье, медных, металла, непрерывном, покрова, слитков, флюс

...остатков шлакак литниковой части слитка и затрудняет его дальнейшую обработку, а ИповьЗпение сахароэы свыше 9 Ж приводитк повышению расходафлюса и к егоудержанию.В процессе литья слитков (при 40температуре порядка 1200 С) компооиенты данного флюса вступают междусобой во взаимодействие, продуктамикоторого являются жидкое стекло,окись и двуокись углерода, обладающие хорошими шлакообразующими, рафииирующими и защитными свойствами.Свободного углерода при этом остается достаточно для того, чтобы снизить трение между отливкой и стенками криствллизатора, причем уносего в приведенном флюсе незначителен. Применение сахароэы как одного из компонентов флюса позволяет легко удалять остатки шпака с Илитниковой части отливки водой вторичного...

Номер патента: 1158284

Опубликовано: 30.05.1985

Авторы: Борисенко, Куроедов, Лещинер, Лукашев

МПК: B22D 11/103

Метки: кристаллизатор, металла, подачи, подвода

...нараспределительный колпачок 5 крепятся два боковых патрубка с косымиотверстиями (фиг. 3 и 4 черезкоторые поступает металл по всемупериметру сечения кристаллиэатора.Площадь отверстий в распределительном колпачке 5 должна в 15-25 разпревышать площадь поперечного сечения металлопровода 4. Превьппение не ффдолжно быть более чем в 25 раз, иначе эффект перемешивания металла будетнедостаточным, но и не меньше, чемв 15 раз, что может привести к размыванию корочки затвердевшего метал- Ила у стенок кристаллиэатора. Поплавковый регуляторвыполнен в верхней.части конусообразным с фиксирующими .,284 2заплечиками 8 из материала стойкогов расплавленном металле и по удельному весу легче расплавленного металла. Поплавковый регулятор 6 размещенво...

Номер патента: 1150446

Опубликовано: 15.04.1985

Авторы: Бубнов, Куроедов, Стариков

МПК: F24H 1/20

Метки: нагреватель, электродный

...в электродных нагревателях газов и жидкостей.11 ель изобретения - расширение пре 5 делов регулирования вследствие обеспечения работы нагревателя при разных заданных объемах нагревательной камеры.На чертеже изображен электродный нагреватель, общий вид, разрез,Электродный нагреватель содержит герметичный корпус 1, заполненный нагреваемой жидкостью и разделенный колпаком 2 на периферийную компенсационную камеру 3 и центральную нагревательную камеру 4, в последней из которых установлен непо движный фазовый электрод 5, а также трубчатый теплообменник, являющийся нулевым электродом 6. Колпак 2 снабжен механизмом 7 вертикального перемещения и фиксации его положения на заданном уровне. Колпак 2 связан с атмосферой с помощью вентиля 8....
