Номер патента: 1197900

Опубликовано: 15.12.1985

Авторы: Жуков, Филимонов, Хоминич

МПК: B61H 13/26

Метки: железнодорожной, механизм, тележки, тормозной, четырехосной

...С. ЛисннаЗаказ 7667/17 Изобретение относится к железнодорожному транспорту и касается конструкции тормозной рычажной передачи четырехосной тележки.Цель изобретения - расширение области применения механизма путем обеспечения, использования четырехосных железнодорожных тележек для различных констрРц 4 УЙ% транспортных средств.На фиг. 1 схематически изображен тор иозной механизм четырехосной тележки, видсбоку; на фиг. "2 - то же, вид сверху.ю4Тормозной механизм содержит тормозную тягу 1 иодвагонного тормоза, шарнирно соединенную с серединой рычага 2, который своими крайними точками через затяжки 3 связан с рычагами 4. Многозвенник, состоящий из рычагов 2, 4 и затяжек 3, образует механизм параллельного распределения тормозного усилия,...

Номер патента: 1197812

Опубликовано: 15.12.1985

Авторы: Вяликова, Жуков, Карасева

МПК: B23K 28/00

Метки: деформаций, сварочных, снижения

...при сварке, что снижаеткачество сварных соединений. Участка сварочных точек 5 длиной 1 ставятна кромку 3 с разрывом О, = (0,2-0,3) между участками. Разрыв между участками точек необходим для деформирования кромки отдельнымипрогибами (дугами). При О меньше0.,21 деформация кромки получаетсясплошной, что снижает качество сварных соединений, При й больше 0,3большие участки полки остаются безобратного прогиба и при сваркеполки с пластиной в последней наблюдались остаточные деформации. Деформация в виде отдельных прогибовкромки 3 профильного элемента 2 вызывает ответную деформацию кромки 4.Таким образом, свариваемая кромка4 проФильного элемента 2 имеет передсваркой деформацию в виде ряда прогибов со знаком, обратным сварочной деформации....

Номер патента: 1197643

Опубликовано: 15.12.1985

Авторы: Вихриев, Волчек, Жуков, Ломоносов, Морозов, Хавинсон

МПК: A61B 10/00

Метки: аутодермотрансплантации, ожогах, пациентов, показаний

...иммунитета у здоровых людей и у обожженных представлены в табл.2.4,Таблица 2 1197643 Обозаенные Здоровыедоноры ) Показатели иммунитета Приживление ауто" Дезис аутодермодермотранспланта- трансплантатата Число лиц вгруппе 23 1620 ф 75 1500+80 192082 Лимфоциты Абсолютное Т-лимфоциты1197643 ВНИИПИ Заказ 7645/4 Тираж 721 Подписное Филиал ЛПП "Патент", г.Ужгород,ул.Проектная,4 В результате исследований устанавливают что в группе больных (12 человек), у которых отмечался лизис аутодермотрансплантата, процентное количество активных Т-лимфоцитов, стабильных Т-лимфоцитов и Т"лимфоцитов, образующих розетки с аутоэритроцитами, достоверно вьппе, чем в контрольной группе в 2, 3, в 7,0 и в10 7,8 раза соответственно при нормальном значении остальных...

Номер патента: 1197155

Опубликовано: 07.12.1985

Авторы: Жуков, Кузнецов, Литвинов, Мелик-Оганджанян, Петров

МПК: H05K 13/06

Метки: монтажа, печатной, плате, проводов

...на оси 15. Устройство снабжено иглой 16 и обрезным ножом 7.Устройство работает следующим образом.На двухкоординатном столе 2 закрепляется плата 3 с отверстиями 6 и контактными площадками 11, покрытыми слоем припоя и флюса. Во время прокладки электрической связи из провода 5 механизм 4 подачи провода и механизм 8 укладки провода находятся от платы на расстоянии до 10 мм, Двуплечий рычаг 7 с укладчиком 10,имеющий возможность поворачиватьсяна оси 15 вверх и вниз до 5 мм,в поднятом положении над платойнаклонен вниз до соприкосновенияпостоянных магнитов 13 за счет пере"местившейся массы ртути. Механизм8 укладки провода и механизм 4 подачи провода приводятся в движениепо программе с перфоленты одновременно один навстречу другому. Механизм 4...

Номер патента: 1197113

Опубликовано: 07.12.1985

Авторы: Жуков, Лазарев, Науменко, Петренко, Пищев, Шевченко

МПК: H03M 13/25

Метки: дискретных, интерференцией, каналах, межсимвольной, обнаружения, связи, сигналов, статистического

...15 с постоянным коэффициентомусиления, ключ 16, дополнительныйсумматор 17, блок 18 сравнения.Устройство работает следующим образом.Принятые колебания с дополнительного выхода приемника 1 непрерывныхсигналов поступают на вход сумматора 402.ина сигнальный вход усилителя 13с регулируемым коэффициентом усиления, где усиливаютсяумножаются)и поступают на компаратор 14, гдепроизводится сравнение полученногопроизведения с нулем. По результатамсравнения компаратор 14 управляетключом 16, разрешая прохождение сиг.нала с выхода усилителя 15 с постоянным коэффициентом усиления либоинверсно, либо неинверсно, т.е. определяет знак произведения на выходеусилителя 15. Полученный сигнал исигнал с выхода усилителя 13 с регулируемым коэффициентом...

Номер патента: 1196758

Опубликовано: 07.12.1985

Автор: Жуков

МПК: G01N 29/04

Метки: прочности

...и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к области неразрушающих испытаний свойств материалов с помощью ультразвука и может быть использовано для контроля качества материалов.Цель изобретения - повьппение точности контроля прочности материала.Сущность способа контроля прочности материала состоит в том, что излучают в контролируемое изделие полихроматический ультразвуковой импульс, выделяют низкочастотные, среднечастотные и высокочастотные компоненты спектра принятого сигнала, измеряют время Т задержки переднего фронта импульса, сформированного низкочастотными компонентами спектра принятого сигнала, времена Т 2 и Т задержки передних фронтов импуль 3сов,...

Номер патента: 1196408

Опубликовано: 07.12.1985

Авторы: Жуков, Перкас, Русаненко

МПК: C22C 38/12

Метки: мартенситностареющая, сталь

...вследствие формированияв структуре данной стали стабилизированного аустенита,Вольфрам способствует упрочнениюстали при старении мартенсита вследствие вьделения интерметаллидной фазы. Уменьшение содержания вольфрамаменее 5 мас.7 слабо упрочняет сталь,Увеличение содержания вольфрама более 15 мас,Х приводит к снижениюпластичности вследствие появленияв аустените избыточной интерметаллидной фазы,Кобальт вводится в сталь дляуменьшения растворимости вольфрамав-твердом растворе, что способ 5 1 О 15 20 25 30 35 40 45 50 ствует повышению прочности при старении мартенсита. Кобальт также приводит к установлению ближнего поряд%ка между атомами железа и кобальта.Уменьшение содержания кобальта менее 2,0 мас,7. не оказывает влиянияна упрочнение,...

Номер патента: 1196315

Опубликовано: 07.12.1985

Авторы: Бандаевский, Бардовский, Жуков, Картавый, Степанов

МПК: B65D 88/68

Метки: бункер, сыпучих

...является повышение надежности работы.На фиг, 1 изображен бункер для сыпучих материалов на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - корпус бункера в сборе с деформирующими роликами,в аксонометрии.Бункер состоит из конического корпуса 1 и приспособления для предотвращения сводообразования. Конический корпус 1 выпол- нен из упругого эластичного материала, например тонколистовой пружинящей стали 65 Г. Корпус 1 в верхней части армирован кольцевой обечайкой 3. Приспособление 2 для предотвращения сводообразования включает привод 4, кольцо 5 с роликами 6, свободно установленными на вертикальных неподвижных осях 7. Внутри нижней части корпуса 1 бункера расположена выпускная воронка 8 с конической горловиной, причем воронка закреплена на...

Номер патента: 1194797

Опубликовано: 30.11.1985

Авторы: Жуков, Маньков, Ридэль, Щербаков

МПК: B65G 57/00, B65G 57/22

Метки: грузов, пакет, укладки

...рольгангом 1установлен подъемно-опускной приемный стол 30 с приводом 31 на каретке 32 которогЬ смонтирована рольганговая секция 33 с поддоном 34,Рядом с подъемно-опускным столом30 расположен магазин 35 порожнихподдонов 34 известной конструкции,гидростанция с аппаратурой 36 управления. Вывоз сформированного пакета осуществляет рольганг 37, привод которого обеспечивает вращениероликов секции 33 в нижнем ее положении за счет кинематической (например, фрикционной) связи,30 20 25 Поршневая полость привода 24 направляющих 23 соединена трубопро водом через дроссель 38 при спуске и обратный клапан 39 при подъеме с трехпозиционным управляемым распределителем 40. В свою очередь, поршневая полость привода 31 . 40 подъемно-опускного стола...

Номер патента: 1194796

Опубликовано: 30.11.1985

Авторы: Жуков, Маньков, Ридэль, Щербаков

МПК: B65G 57/00, B65G 57/22

Метки: грузов, машинах, ориентации, пакетоформирующих, штучных

...1 изображено предлагаемое уст.ройство, общий вид; на фиг. 2 - вид А нафиг. 1.Устройство содержит конвейер 1, над которым смонтированы направляялцие для грузов, 10одна из которых выполнена схуненчатой ипредставляет собой шарнирный механизм созвеньями, образующими паралеллограммы.Звенья 2 и 3 расположены под углом к продольной оси конвейера и образуют соответственно первую и вторую ступени. Звенья 4и 5 связаны одним концом соответсгвенносо.звеньями 2 и 3, а другим - с общим звеном б, при этом звено 3 связано с приводом7 плоскопараллельного перемещения шарнир.ного механизма в горизонтальной плоскости,На продолжении звена 5 закреплен упорныйролик 8, рабочая поверхность которого лежитна одной линии с этим звеном. На звене 4шарнирно закреплена...

Номер патента: 1194754

Опубликовано: 30.11.1985

Авторы: Асмоловский, Жуков, Кирильчик, Симанович

МПК: B62D 13/04

Метки: колесами, прицепа-роспуска

...подпружиненной компенсационной пружиной 18. Передний конец штока 15 соедииен с тросовым приводом 2. Внутри корпуса 13 расположен изоляционный диск 19 с контактами 20, выведенными через отверстия 21 в корпусе 13.Гидравлическая схема привода исполнительного цилиндра 10 включает электро- гидравлический распределитель 22 с катушками 23,Электрическая схема следящего устройства 12 оснащена системой автоматической блокировки, включающей тяговое реле 24, обмотка которого параллельно подключена к электрической цепи датчика спидометра 25, запитывающегося током от генератора 26, который оснащен механическим приводом 27 рт трансмиссии тягача. Подвижной контакт 28 тягового реле 24 подключен последовательно в электрическую схему следящего механизма и...

Номер патента: 1194511

Опубликовано: 30.11.1985

Авторы: Жуков, Мизонов, Тупицын, Ушаков

МПК: B07B 7/08

Метки: сепаратор

...отраслях и является дополнительным к основному поавт.св. У 990333.Цель изобретения - повышение эффективности сепарации за счет создания равномерного воздушного потокамежду кольцевыми перегородками,На фиг,1 схематично изображенсепаратор, поперечный разрез; нафиг,2 - экспериментально опрецеленные поля скоростей в меридианальномсечении сепаратора.Сепаратор содержит цилиндрические корпуса 1 и 2 с крышками 3 и 4,причем крышка 4 установлена на тягах 5, закручиватель,потока 6, загрузочный патрубок 7, разгрузочные течки 8 и 9, разгрузочное приспособление в виде разгрузочногопатрубка 10, кольцевые перегородки 11и присоединенные к ним патрубки 12и цилиндрические обечайки 13. Сепар"тор работает следующим образом,Разделяемый материал с потоком...

Номер патента: 1194429

Опубликовано: 30.11.1985

Авторы: Богомолов, Жуков

МПК: A62C 3/04

Метки: огнепреградитель

...огнепреградителя и повышениеэффективности его работы,На фиг, 1 показан огнепреградитель,продольный разрез; на фиг. 2 - сечениеА - А на фиг, 1.Огнепреградитель содержит корпус 1 свходным 2 и выходным 3 патрубками и рассекатель 4 газового потока, установленныйв корпусе 1. Рассекатель 4 газового потока имеет отверстия 5 и средства для закручивания газового потока, установленные сооспо отверстиям 5 рассекателя 4. Каждое средство для закручивания газового потока выполнено в виде стакана 6, закрепленного к рас.секателю 4 со стороны выходного патрубка3 и обращенного дном к выходному патрубку, причем стакан б имеет тангенциальныеотверстия 7, выполненные в его боковойстенке для сообщения его внутренней полости с впугренпей полостью корпуса 1...

Номер патента: 1193679

Опубликовано: 23.11.1985

Авторы: Гришуткин, Жуков, Нехорошев, Новиков

МПК: G06F 11/00

Метки: блоков, логических

...счетконтроля дискретных автоматов с памятьюаНа чертеже представлена блоксхема предлагаемого устройства.Устройство содержит -й блок 1контроля (д=1п, где и - числовыходов контролируемого логическогоблока),первый элемент ИЛИ 2, счетчик 3, первый дешифратор 4, вторс":элемент ИЛИ 5, в каждом 1-м блокеконтроля содержатся первая схема 6сравнения, первая группа элементов И7, регистр. 8, вторая группа элементов И 9, триггер 10, вторая схема11 сравнения, элемент И 12, регистр13 эталона, третий элемент ИЛИ 14,второй дешифратор 15, элемент 16задержки, регистр 17 номера тактаконтроля, четвертый элемент ИЛИ 18,группа элементов И 19, вход 20 сброса устройства, вход 21 номера тактаконтроля устройства, информационные входы 22 устройства, информационные...

Номер патента: 1193571

Опубликовано: 23.11.1985

Авторы: Жуков, Палехов

МПК: G01N 27/90

Метки: ферромагнитных, электромагнитного

...циклам намагничивания.При этом в. каждый момент времени,а следовательно, в каждом магнитном состоянии дополнительно производится перемагничивание среды высокочастотным полем по микроциклам19 и 20 перемагничивания и т.д, Поскольку кривизна кривой гистерезисав каждом магнитном состоянии образца, которое обеспечивается с помощьюсложного мощного низкочастотногополя, различна, то и амплитуда комбинаций гармоник отражает различныекрутизны в окрестностях частных микроциклов перемагничивания. Форма кривой низкочастотногоподмагничивания такова, что положения частных микроциклов перемагничивания обегают последовательно всечастные и предельную петли гистеризиса. При этом закон изменения амплитуд и фаз комбинационных частотшы + ия, отражает...

Номер патента: 1193552

Опубликовано: 23.11.1985

Авторы: Варга, Жуков, Каруна, Комарова

МПК: G01N 25/14

Метки: алюминии, водорода, содержания, сплавах

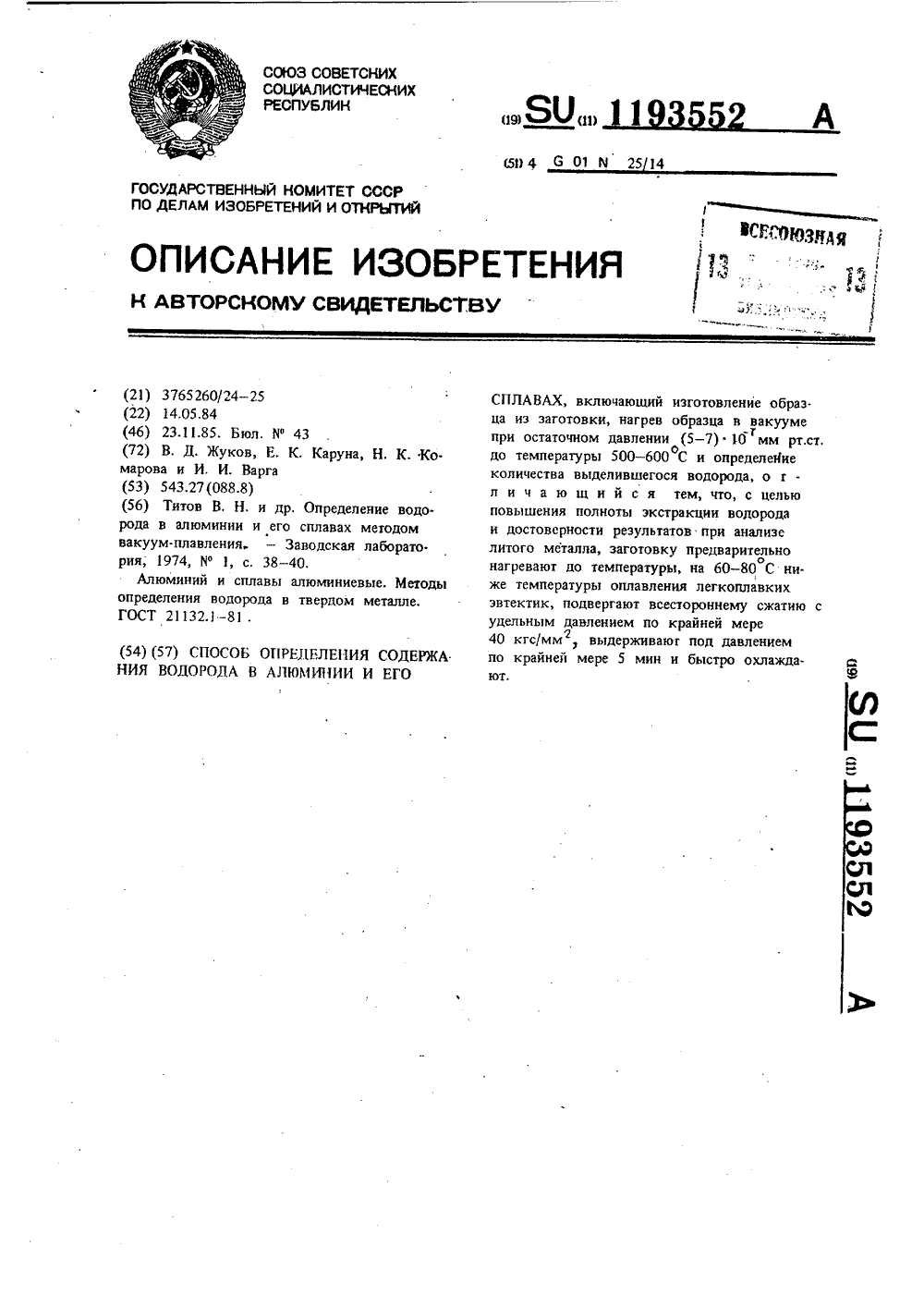

...6 Пористый25 металл 001 4 АМгб Металл вакуумированный Составитель С. Беловодченко Техред И.Пароцай Корректор Л.:Зилекя од Редактор А. Шандорт Заказ 7309/46 Тираж 896 ПодписноеВНИИПИ Государственного комитета СССРио делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 45 Филиал 1 П 1 "Патент", г, Ужгород, ул, Проектная, 4 1 11935Изобретение относится к анализу газовв металлах и может найти применение приопределении содержания водорода преимущественно в литом металле,Цель изобретения - повышение полнотыэкстракции водорода и достоверности результатов определения содержания водородапри анализе литого металла,Предлагаемый способ осуществляется следующим образом. ОЗаготовку нагревают до темьературы, на60 - 80 С ниже температуры...

Номер патента: 1193282

Опубликовано: 23.11.1985

Авторы: Жуков, Мироненко

МПК: F02M 25/022

Метки: водотопливной, эмульсии

...к области двигателестроения, касается средств топливо- подготовки для двигателей внутреннего сгорания и является усовершенствованием технического решения по авторскому свидетельству Мв 731019.Цель изобретения - повышение надежности и повышение эффективности процесса очистки эмульсии от примесей. На чертеже изображена схема установки для получения водотопливной эмульсии.Установка состоит из циркуляционного контура с насосом 1, смесителем 2, блоком 3 дроссельных шайб и фильтром 4, а также из гидродвигателя 5, включенного в трубопровод отбора эмульсии, дозирующего насоса 6 и регулирующего устройства 7, кинематически связывающего гидродвигатель 5 с дозирующим насосом 6. В водяной и топливный трубопроводы включены также обратные клапаны...

Номер патента: 1193205

Опубликовано: 23.11.1985

Авторы: Борисов, Головков, Жуков, Поливанов

МПК: E01H 5/09

Метки: орган, рабочий, снегоочистителя

...по делам изобретений и открытий 113035, Москва, Ж, Раушская. наб ., д . 4/5Подписное Филиал ППП "Патент", г,ужгород, ул .Проектная, 4 Изобретение относится к машинам для очистки дорог от снега, а конкретно к роторным снегоочистителям,Цель изобретения - повышение про 5 иэводительности упорядочиванием загрузки метательного аппарата,На фиг. 1 изображен рабочий орган, вид спереди; на фиг. 2 - разрез А-А на фиг. 1. 10Рабочий орган снегоочистителя содержит винтовой питатель 1, установленный в корпусе 2, В корпусе 2 выполнено приемное отверстие 3 в виде многоугольника 4, нижняя сторона которого расположена параллельно винтовому пптателю 1. Многоугольцик 4 приемного отверстия 3 вписан в окружность, ограниченную диаметром ротора 5 метательного...

Номер патента: 1193070

Опубликовано: 23.11.1985

Авторы: Бандаевский, Бардовский, Жуков, Картавый, Степанов

МПК: B65D 90/54

Метки: бункерная

...собой пружинной подвеской 4. Подвижная насадка 3 имеет регулируемую заслонку 5. В бункерную установку входит ленточный питатель 6, включающий головной 7 и разгрузочный 8 барабаны, объединенные транс- портерной лентой 9. По оси головного барабана 7 установлен ведущий вал 10, а по оси разгрузочного барабана 8 - ведомый вал 11. Подвижная насадка 3 снабжена боковыми проушинами 2 и 13.В бункерную установку входит также вибровозбудитель 14, который выполнен в виде двух кольцевых втулочно- . роликовых цепей 15 и 16, дополнительно снабженных втулками 17. Цепи с втулками 17 направляются боковыми проушинами 12 и 13 и скреплены с.лен" той 9 заклепками 18;посредством вилок 19, прикрепленных к осям 20 шарниров втулочно-роликовых цепей 15 и 16....

Номер патента: 1192840

Опубликовано: 23.11.1985

Авторы: Доронин, Жуков, Ратов, Черкесов, Шендрик

МПК: A63B 69/12

Метки: пловцов, тренировки

...на платформе с возможностью вращения от усилия спортсмена. Платформа 3 посредством трособлочной системы 7 и 8, связана с ведущим барабаном 9. Барабан 9 одной стороной через редуктор 10 кинематически связан с электродвигателем 11, а другой - с датчиком 12 перемещения. Электродвигатель 11 и датчик 12 перемещения электрически соединены с блоком 13 управления (БУ), включающим про -граммное устройство (ПУ),Устройство работает следующим образом.Спортсмены, надев пояса 5, погружаются в воду и принимают исходное положение. С блока 13 управления включается двигатель 11. Направление перемещения платформы 3 регулируется направлением вращения вала двигателя. Программа перемещения платформы 3, заложенная в ПУ реализуется с учетом информации,...

Номер патента: 1192103

Опубликовано: 15.11.1985

Авторы: Жуков, Кустов, Лапенко, Пряхин

МПК: H03B 5/26

Метки: генератор

...полинейному закону до тех пор, покаоно не сравняется с напряжением Ппереключения (срабатывания) гистерезисного элемента 3, В момент равенства этих напряжений выходноенапряжение гистерезисного элемента3 меняет полярность с -Е,1 иина+Е . Это вызвает изменение направОГрюнления интегрирования, т.е, происходит линейное изменение напряжения навходе гистерезисного элемента 3 отпотенциала +О до-П, при которомпроисходит очередное его переключение, Таким образом, в точке соединения конденсатора 2 и резистора 5формируется треугольное напряжение,а на выходе гистерезисного элемента3 - прямоугольное напряжение. Напряжение П на выходе усилителя 1 складывается из суммы падений напряжений на первом, втором и и-м резисторах 6-1, 6-26-п и на конденсаторе...

Номер патента: 1191685

Опубликовано: 15.11.1985

Авторы: Батуев, Жуков, Ладошкин, Рожков, Ромашкин, Ткач

МПК: F23G 5/18

Метки: отходов, сжигания

...в зону горения. В результате того, что сопла 10 имеют тангенциальное от центра к периферии и вверх направление под углом 30 - 45 к оси кольца, образуется пульсиру ющий центробежный поток окислителя, с помощью которого твердые частицы золы отбрасываются от центра к периферии и оседают на дно печи.Крупные куски отходов сгорают на верхней колосниковой решетке 5, Просыпанные мелкие куски догорают на нижней колосниковой решетке 6. По истечении определенного промежутка времени срабатывает механизм поворота верхней колосниковой решетки 5, и недогоревшие куски падают на нижнюю колосниковую решетку 6, где процессы сгорания и подачи окислителя осуществляются аналогичным образом, что и на верхней колосниковой решетке 5, т.е. через сопла 11...

Номер патента: 1191630

Опубликовано: 15.11.1985

Авторы: Барац, Белоцерковский, Гутман, Жуков, Салтанова

МПК: F15C 5/00

Метки: варианты, его, исполнительный, элемент

...7, контактирующих со стороны квадрата средней части ступенчатого валика 6. Сектора 7 верхнимисвоими выступами охватываютецилиндрическую часть ступенчатого валика 6, прилетающую к мембране,увеличивая площадь жесткого центра.Одновитковая пружина 8 охватывает сек.тора 7, плотно прижимая их к ступенчатому валику 6. Нижние выступы секжесткий центр выполнен в виде двухф- .ступенчатого валика, при этом одной стороной ступени большего диаметра валик контактирует с мембраной, а на другой стороне выполнены выступы, сопряженные с прорезями в подвижных секторах, поджатых одновитковой пру-. жиной к оправке, укрепленной на ступени меньшего диаметра валика, имеющей в месте контакта с секторами поперечное сечение в форме квадрата, причем между...

Номер патента: 1190178

Опубликовано: 07.11.1985

Авторы: Васильев, Ефимов, Жуков

МПК: F28C 1/04

Метки: брызгальный, водоохладитель

...разрез; на фиг2 - то же, план; на фиг. 3- 10 то же, общий вид.Брызгальный водоохладитель содержит подземный канал 1 трапециевидного сечения, разделенный поперечными перегородками 2 на секции, в каждой 15 из которых у боковых граней выполнены воздуховходные 3 и воздуховыходные 4, установлены вентилятор 5 и водораспределительное устройство в виде перфорированного поддона 6, при 20 чем воздухоохладитель снабжен напорным коллектором 7 с разбрызгивающими насадками 8 и продольной воздухонаправляющей перегородкой 9 треугольно,го поперечного сечения, 25Поддон 6 выполнен в виде двух смещенных к боковым граням канала 1 секций, между которыми образованы воздуховыходные окна 4. Разбрызгиваю-. щие насадки 8 расположены в секциях Зо поддона 6 и...

Номер патента: 1189920

Опубликовано: 07.11.1985

Авторы: Евсеев, Жуков, Кугушев, Нестерчук, Терентьев, Тимощук, Черномордик

МПК: D21D 3/00, D21H 3/00

Метки: бумаги, картона

...одновременйо с введением в полотно наполнит еля,Поскольку основную воду удаляют 25из массы до внесения наполнителя.,то не происходит уноса.его при отливе полотна.П р и м е р. Сульфатную беленуюцеллюлозу марки Аразмалывают до ЗО67-70 ШР и разбавляют водой до концентрации волокнистой суспензии1,2 мас.7. Затем производят отливполотна иэ волокнистой суспензиина сетке бумагоделательной машины. 1 Предлагаемый способ Известный 1 2 3 4 5 Опыт 8 10 5 12 1,2 25,0 10,0 10,0 5,0 2,0 2,0 20 0 15 0 10 0 5 0 2 0 20,0 8,0 4,0 3,0 2,0 1,0 1,0 Способ изготовления волокнистого материалаСухость волокнистой суспенэии в момент введения реагентов, 7 Концентрация коагулянта,мас. 7 Концентрация наполнителя,мас.7 Концентрация полиакриламида, мас.й При...

Номер патента: 1188897

Опубликовано: 30.10.1985

Авторы: Ароев, Галушкин, Жуков, Зуев

МПК: H04B 7/12

Метки: адаптацией, радиосвязи, частоте

...6 поступает однолучевой сигнал. В88897 5 10 15 20 25 30 354045 5055 этой ситуации может наблюдатьсяотношение сигнал/шум выше и нижеустановленного порога, поэтому значение сигнала с выхода блока 9 невлияет на формирование команды блока 19. Блок 13 формирует "1" навыходе блока 19, что соотнетствуетобнаружению полезного сигнала.Флуктуации тактовой частоты блока14 по отношению к тактовой частотеблока 15 минимальны и не превышаютпорога К, при этом в состоянии "1"в блоке 17 находится не более Ктриггеров. На выходе блока 19 Х 1=1,а Х 2, ХЗ, Х 4=0. При такой комбинации на выходах блок 19 начинает проверку устойчивости данной ситуацииследующим образом. По сигналу таймера 20 блок 19 подсчитывает число таких комбинаций. Если количество...

Номер патента: 1188784

Опубликовано: 30.10.1985

Авторы: Жуков, Хавкин

МПК: G11C 11/00

Метки: запоминающее, самоконтролем

...по входу 14, который стробирует блоки 3, 4, 5 и через элемент ИЛИ 6 и элемент 10 задержки подается на вход выбора кристалла каждой из БИС накопителя 1. При этом происходит считывание ранее записанной информации по адресу, соответствующему поданному на входы БИС коду адреса от регистра 2 и счетчика 5. Считанная информация записывается в контрольный регистр 3, каждый разряд которого представляет собой, например, двухразрядный счетчик. В зависимости от содержания считанной информации первый разряд каждого двухразрядного счетчика переключается или не переключается.После завершения первого цикла считывания из накопителя происходит повторное обращение к нему через интервал времени, задаваемый элементом 8 задержки. При этом задержанный сигнал...

Номер патента: 1188621

Опубликовано: 30.10.1985

Авторы: Жуков, Кравцов, Леонов, Никитский, Пермяков, Резников

МПК: G01N 27/24

Метки: дефектов, слоев

...пленкой толциной 30 мки иустанавливали на нее стальной плос- .кий электрод, закрывающий половинуобразца. Между электродом и под- ЗОложкой прикладывали электрическоенапряжение амплитудой до 10 кВ,частотой 200 Гц в течение 10 с.После этого электрод и лавсановуюпленку снимали, образцы накладывали З 5на эмульсионный слой фотопленкифТлежащей на плоском электроде,и прикладывали между подложкой и 621 г электродом напряжение 8 кВ в течение 40 с. Цосле проявления, фиксирования и сушки фотопланки на полученных изображениях (электротопограммах) определяли среднюю плотность дефектов отдельно для предварителъно подвергнутой действию переменного напряжения половины и пля контрольной половины.Результаты приведены на чертеае, где Йсм - плотность...

Номер патента: 1187963

Опубликовано: 30.10.1985

Авторы: Евдокименко, Жуков, Шепелев

МПК: B24B 3/36

Метки: заточки, ножовочных, полотен, станок

...входящих в контакт с ориентирующими элементами. Кулачки 20, 21 и 22, имеющие возможность взаимодействовать соответственно с рычагами 12, 8 и 16, и кулачки 18, 19 повернуты относительно друг друга на углы, обеспечивающие следующую последовательность срабатывания: отвод ориентирующих элементов в направлении от оси круга, разжим.механизма зажима полотна, осевое перемещение на шаг каретки, зажим отвод каретки, возвратное осевое перемещение каретки, подвод каретки, подвод ориентирующих элементов.На станине также закреплены упоры 25, 26, расположенные по обе стороны ориентирующих элементов 15 для ограничения величины подачи каретки с полотном на круг. Кроме того, станок снабжен подлокотниками 27, 28 для поддержки полотна и механизмом поджима...

Номер патента: 1186941

Опубликовано: 23.10.1985

Авторы: Гребенюк, Жуков, Островский, Шевченко

МПК: G01B 11/24, G01C 3/10

Метки: расстояний

...ордена Ленина политехнический институт им, Ленинского комсомола и Брестский инженерно- строительный институт(54)(57) УСТРОЙСТВО РАССТОЯНИЙ, содержаще новленный с возможнос вокруг своей оси, рас корпусе источник излу вательно установленные по ходу излу-. чения два плоских зеркала, обращенных отражающиьат поверхностями одно к другому, коллиматор, расположенный между плоскими зеркалами, пентаприэму, установленную с возможностью перемещения вдоль оптической оси, приспособление для отсчета перемещения с движком, соединенньи с пента- призмой, зрительную трубу и вторую пентапризму, расположенную в верхней части поля зрения зрительной трубы, о т л и ч а ю щ е е с я тем, что с целью повышения проиэводис тельности, оно снабжено третьей Я...
