Жуков

Номер патента: 147138

Опубликовано: 01.01.1962

Автор: Жуков

МПК: B23K 35/04, B65G 17/04, F26B 15/12 ...

Метки: индукционной, конвейер, обмазанных, перемещения, печи, сварочных, цепной, электродов

...1, цепной рабочий конвейер 2 и приемный транспортер 3, работающие в комплексе Цепной рабочий конвейер имеет две двухрядные цепи 3 и 4 (разрез А.А) с одинаковыми гнездами 5 для концов электродов б, причем размеры гнезд превышают размеры диаметров электродов. Синхронизация движения цепей относительно друг друга осуществляется посадкой на один вал соответствующих ведущих звездочек 7 и 8, 9 и 10,14713811 и 12. Звездочки 13, 14, 15, 1 б, 17, 18, 19, 20 натяжные с индивидуальными натяжными механизмами,Совмещение и синхронизация ячеек 21 питающего транспортера 1 с гнездами 5 цепного конвейера 2 достигается кинематической связью валов звездочек 7, 8 и 22, 23 посредством шестерен и зубчатой регулировочной муфты на чертеже не показаны),...

Номер патента: 147067

Опубликовано: 01.01.1962

Авторы: Евстафьев, Жуков, Звездова

МПК: F01D 21/02, G05D 13/04

Метки: аварийного, воздушного, перекрытия, трубопровода, турбогенератора

...пружина 14, за147067крепленная одним концом на валу 1, а другим в корпусе дроссельной заслонки 15, стремится повернуть дроссельную заслонку 2 в закрытое положение. Клапан 7 под действием пружины 1 б отключает полость Б от атмосферы и сообщает ее с воздухом высокого давления, поступающим по каналу К.Поворотный сервопоршень 3 не имеет уплотнения по рабочим поверхностям. Он снабжен торцовым уплотнением, которое обеспечивает уплотнение сервопоршня в конце рабочего хода,Во время работы при включении тумблера 13 электромагнит 5 получает питание от бортовой сети. Хвостовик электромагнита сжимает пружину 1 б и через рычаг б перемещает клапан 7. Клапан 7 открывает канал В и сообщает полость Б с атмосферой. Воздух по каналу поступает под...

Номер патента: 145978

Опубликовано: 01.01.1962

Авторы: Жуков, Проничев

МПК: A61B 17/56

Метки: внутрикостный, фиксатор, хирургический

...симметрично по длине трубки; на другом конце края трубки развальцованы. Конец трубки с прорезями закрыт конусообразным наконечником 3.Внутри трубки находится стержень 4 с раздвижными лапками 5 на одном конце и нарезкой под гайку б на другом конце. Лапки 5 укреплены на стержне шарнирно и расположены против прорезей на трубке 1.Фиксатор вводится в костно-мозговой канал сломанной трубчатой кости в собранном виде. После этого производится навинчивание гайки б; при этом лапки 5, вследствие перемещения стержня 4 по каналу трубки 1, раздвигаются и выходят из прорезей трубки вплоть до упора в отломки кости. При дальнейшем завинчивании гайки б происходит сближение отломков кости и их фиксация в нужном положенииЦентральный...

Номер патента: 143928

Опубликовано: 01.01.1962

Авторы: Жуков, Тутевич

МПК: H01H 47/34

Метки: магнитное, реле

...перемагнитигься, так чтобы величина индукции его осталась равной - В, или - Вто при последующем поступлении отрицательной полуволны на обмотку Р, и цепочку Р - С перемагничивание сердечника произойдет за малую часть а - б полупериода а - в(если изменение индукции происходит от - В,. до В), когда существует большое индуктивное сопротивление обмотки Р либо в течениееще меньшего времени (если сердечник начнет перемагничиваться изсостояния - Впо горизонтальной ветви кривой намагничивания, гдеизменение индукции определяется лишь степенью непрямоугольностипетли гистерезиса). Поэтому в этот полупериод, начиная с момента б,или несколько раньше, большая часть подводимого напряжения выделяется на нагрузке, что вызывает заряд...

Номер патента: 142792

Опубликовано: 01.01.1961

Авторы: Гранковский, Жуков

МПК: G01N 25/00, H05B 3/62

Метки: вспучивания, глинистых, образцов, пород, прибор

...между ними.При помощи набора сменных огнеупорных шайб с различными внутренними отверстиями, вкладываемых между электродами, можно создать определенное печное пространство. Выходное отверстие печи прикрыто кварцевым стеклом.Медные электроды в боковых поверхностях имеют пазы для лучшего отвода тепла. Электроды имеют выводы на клеммы, установленные на щитке. Это дает возможность осуществить комбинированное включение двух нагревателей.Установленный в печи нагреватель выполнен в виде спирали из платино-родиевой проволоки диаметром 0,5 лм и длиной 50 с,Р. Нагреватель покрыт глиноземистой обмазкой, предохраняющей его от испарения. Обмазка создает каркас, придающий ему форму цилиндри. ческой поверхности.Нагреватель и отражательный экран...

Номер патента: 142415

Опубликовано: 01.01.1961

Автор: Жуков

МПК: B29C 41/20, B29C 41/36, B29C 41/46 ...

Метки: нанесения, пластмассовых, покрытий

...что увеличивает окислительнуго деструкцию полимера; требуется определенная дисперсность пластмассового порошка, так как крупные частички плохо взвихряготся, а очень мелкие уносятся потоком проходящего газа; затруднительно получать слой пластмассового покрытия свыше 0,8+1 зг,и Кроме того,д,гя взвихрения пороцгка необходим сжатый газ, очищенный от воды, масла и других примесей.11 редлагаемый способ основан на способности сыпучих материалов приобретать свойство текучести при сообщении им вибрацнонны, колебаний в вертикальной плоскости. Частички порошка пластмассы при соприкосновении с нагретой поверхностью детали оплавляются, образуя слой покрытия определенной толщинь.На чертеже изображена схема установки для осуществления...

Номер патента: 141561

Опубликовано: 01.01.1961

Авторы: Жуков, Тульчинский, Шадрин

МПК: G01N 1/28, H01J 37/26

Метки: изучаемых, методом, микроскопии, препаратов, прибор, расщепления, электронной

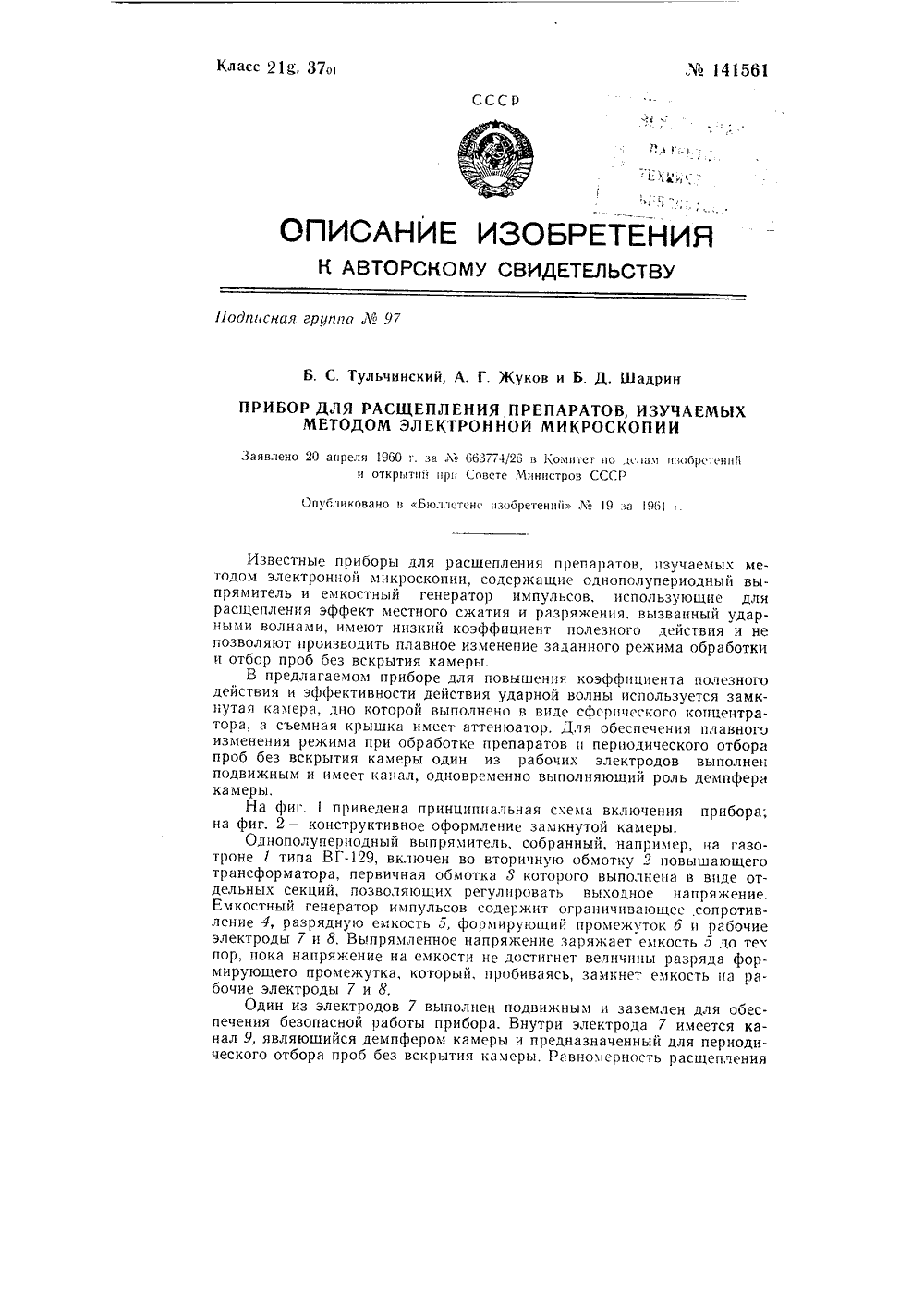

...2 - конструктивное оформление замкнутой камеры.Однополупериодный выпрямитель, собранный, например, на газо- троне 1 типа ВГ, включен во вторичную обмотку 2 повышающего трансформатора, первичная обмотка 3 которого выполнена в виде отдельных секций, позволяющих регулировать выходное напряжение. Емкостный генератор импульсов содержит ограничивающее сопротивление 4, разрядную емкость 5, формирующий промежуток б и рабочие электроды 7 и 8, Выпрямленное напряжение заряжает емкость 5 до тех пор, пока напряжение на емкости не достигнет величины разряда формирующего промежутка, который, пробиваясь, замкнет емкость на рабочие электроды 7 и 8.Один из электродов 7 выполнен подвижным и заземлен для обеспечения безопасной работы прибора. Внутри...

Номер патента: 141066

Опубликовано: 01.01.1961

Авторы: Агафонова, Жуков, Матвеева, Неплюев, Осипов, Семчуков, Хрущев, Черкашин, Шевченко

МПК: E01D 15/14

Метки: мостов, наплавных, понтон

...на фиг. 1.Силовые узлы 1 понтона, воспринимающие сосредоточенные усилия. объединены в металлический каркас 2 с верхней (палубной) проезжей частью 3, подвергающейся непосредственному воздействию гусеничной нагрузки. Обшивка 4 понтона и элементы 5 поперечного набора изготовляются из стеклопластиков, которые приклеиваются к металлическому каркасу. Силовые элементы понтона, состоящие из продольной днпщевой балки 6 и транцевой обвязки 7, объединяются путем сварки в единый каркас. Для обеспечения большей жесткости и повышения плавучести в конструкцию понтона введена продольная сплошная стенка з, чзготовленная из с 1 еклопластика.Для улучшения склейки стеклопластика с металлом на каркасе после соответствующей подготовки (травление,...

Номер патента: 140340

Опубликовано: 01.01.1961

Авторы: Винокуров, Жуков, Кочетков

МПК: G01B 13/02

Метки: автоматическом, активном, контроле, линейных, размеров

...микрометр 1 с заполненной водой измерительной стеклянной трубкой 2 и пневматической скобой 3. Для получения сигнала по достижении водой заданногоуровня в измерительной трубке на последней укрепляется электрическая лампочка 4 со щелевой диафрагмой 5 и фотоэлемент б, которыйвключается в цепь батареи 7 последовательно с реле 8,В исходном положении, т. е. когда размер детали 9 больше номинального, уровень воды в измерительной трубке находится в крайнемполокении. При этом световые лучи от электрической лампочки 4 проходят через щелевую диафрагму 5, трубку 2 с водой и собираютсяв точке Л.140340Фотоэлемент б установлен в фокальной плоскости, но со смещением от точки А в боковом направлении. Поэтому в данном положении фотоэлемент б...

Номер патента: 140317

Опубликовано: 01.01.1961

Авторы: Гусев, Делягин, Жуков, Тезов

МПК: D05B 3/00, D05B 37/08

Метки: зигзагообразной, края, линии, машине, обрезки, полотнищ, сшиве, ткани, швейной

...верхнем дисковом ноже с обеих его сторон двух планшайб с зубьями, причем зубья одной планшайбы по отношению к другой расположены в шахматном порядке для поочередного продавливания края ткани в прорези поддерживающего столика.На фиг. 1 и 2 изображено 1 в двух проекциях) предлагаемое приспособление к швейной машине для обрезки края ткани по зигзагообразной линии при сшиве полотнищ.Приспособление включает поддерживающий столик 1 с прорезями 2 и 3 и верхний 4 и нижний б ножи. С обеих сторон верхнего дискового ножа 4 укреплены планшайбы б и 7 с зубьями, причем зубья одной планшайбы по отношению к другой расположены в шахматномпорядке.140317 После сшивки полотнищ край ткани обрезается на приспособлении по зигзагообразной линии следующим...

Номер патента: 138874

Опубликовано: 01.01.1961

Авторы: Грабельковский, Жуков, Зенишев, Олейников

МПК: B65G 65/02

Метки: зернопогрузчик, передвижной

...17 которого скреплено с ведушей звездочкой 14 и свободно установлено на валу 18. На этом же валу жестко закреплено водило с вращающимися на нем сателлит- ными шестернями 19. Второе коническое колесо 20, скрепленное со шкивом 13, является тормозным. Оно соединено клиноременной передачей с вариаторным шкивом 21, расположенным на контрприводе, причем изменение рабочего диаметра вариаторного шкива осуществляется при помощи натяжного ролика 22.Таким образом перемещением натяжного ролика можно менять скорость вращения тормозного шкива дифференциального механизма, а следовательно, величину и направление скорости движения погрузчика.П р едмет изобретения1. Передвижной зернопогрузчик, смонтированный на самопередвигающемся трехколесном шасси и...

Номер патента: 136987

Опубликовано: 01.01.1961

Авторы: Бурштейн, Волков, Воронин, Жуков, Савельев, Серов, Тихонов, Тишов, Шурыгин

МПК: B25B 27/10

Метки: автоматическая, линия, сборки, шлангов

...51 ии, сложны по констр 1 кц;1 П.В ОписыВаемои автОмгтическси линни ук 2 занный недостзт 01( уст 3- нс 11 тем, что д 1 я упрошсния 2 ГрсгатОВ и поВышения пр 0113 ВОдитсльност:1 пр 1 мснены В ЗГрсГ 2 тс шлифОВан 115 11 р 1 Нудительно Возшзюшиися Вср (- ний ролик с 1 зсечкОдвз свсбОдно Вргшзк 1 Ни.(с 5 111 жих рол 1 к 11, 1 есущих шланг к инструменту, а в агрегате:апрессовки ниппсля - прсднгритсльно ВходЯЩЗЯ В Отис)стие 11 лзнГз Гла по котор 01 Свобод 1 ым 1 срс мсщспием подается ниппель. В зтом агрегате для поштучной выдачи ниппелсй приме 1 с: Отсекзтель-Вытзг 1 кВатель со скошенной плоскостыО. Правильная ориентаци штуцерсз прн надевании пх на концы шлангов Осс ЩССТВЛЯЕТС 51 В 2 РС 2 ТЕ НЯДЕВЗ 11 Я ШТУЦСРОВ ПУТЕМ ВРЗЩСНИ 51 ВИЛОК, несущих...

Номер патента: 136227

Опубликовано: 01.01.1961

Авторы: Айзенштайн, Жуков, Зинченко, Козловская, Пауков, Полозов, Прокофьев

МПК: C08L 95/00

Метки: битумо-резиновой, мастики

...расходаокислитсльного куба. олученную смесь пср. -ма с ш:ш осредс снной грето Известен способ изготовления оитумо-резиновои мастики для зашиты нефтегазопроводов от коррозии путем механического смешивания р плавленного и оосзвожснного б тума с резиной непосредственно пер употреблением в дело (в полевых условиях). Также известно изготовление битумной мастики путем смешцвашя битума, вышедшего из окислительного куба, с пластификатором. Мастцки, полученные известными способами, имеют невысокое качество, т, к. резина может частично девулканизироваться цли коксоваться и проведение процесса приготовления мастики требует больших затрат тепла.Предложенный способ цзготовлшця мастики на заводах, изготавливающих битум, устраняет...

Номер патента: 135867

Опубликовано: 01.01.1961

Авторы: Асташев, Галахов, Евграфова, Жуков, Зеленская, Лещенко

МПК: B05C 5/02

Метки: аппарат, волокон, других, отделки, синтетических, чулочно-носочных

...Камера сообщается с атмосферой,Пневмозолотник КЭП - 9 закрывает вентиль В - 9 на трубопроводе, сооощяю 111 ем камеру с ятмосферои, Замыкается ко такт КЭП - О В цепи промекуточного реле РП - 5, которое подготавливает к включению цспь кяту 1 пки реле РП - 14. Командный прибор КЭП останавливается.При приходе камеры в крайнее нижнее полокение конечный выклочатель КВ -3 отключит пневмозолотн 11 к ПЗ - 1, Затвор камеры закроется. Сработает конечный выключатель КВ - 6 и включит электродвигатель насоса циркуляции Д - 2,При выборе заданной порции красильного раствора замкнется контакт счетчика СЧ - 1, включится реле РП - 14 и реле РП - 6. Последнее отключит пневмоэлектрические реле ПЭР - 2 и ПЭР - 3.Трубопровод подачи красителя перекрыт...

Номер патента: 133821

Опубликовано: 01.01.1960

Авторы: Жуков, Пастухов

МПК: H05K 13/04, H05K 3/30, H05K 7/02 ...

Метки: закрепления, печатных, платах, полуавтоматической, радиодеталей, установки

...находятся на Откидной собачке 8. П)и нажатии н 1 псдзн Вкл 10 частс 51 сОленоид элсктропн(вмзтического пс)скл 101 атсл 51 и зо. лотник 4 перемещается вправо. Воздух из сстп поступает В всрхнкно полость цилиндра 9 механизма укладки и нижнюю полость цилиндра ) механизма поворота тур(ли. Цилиндр механизма ) фиксаторов с(нд 11 няе 1 с с атмосфс рои и сооа)кс / с фиксат)рами ОходРт т нл ать и выхоит из механизма подрезки и подгибки. Поршень магазина 2, вигаясь вниз через шток, толкает пуансон 10 и связанные с ним шариком 11 направляющие 12. Перемещаясь в)Но, направляющие 12 своими канавками Ориентируют выводы радиодетали, которьц западают в канавки направляющих 12.На расстоянии 0,3 - ;),5 1)з От платы направля)ощис останавливаются. Шарик 11...

Номер патента: 132525

Опубликовано: 01.01.1960

Авторы: Жуков, Ивченко, Фельдшон

МПК: B28B 21/14

Метки: легкобетонных, скорлуп, теплоизоляционных

...которого подается в объемный дозатор 2. После заполнения дозаторанеобходимым объемом смеси, автоматически открывается люк дозатора и выключается виброраздаточное устройство 3, Легкобетонная смесь из дозатора 2 по трубе 4 поступает внутрь формы 5 и заполняет кольцевое пространство вокруг пустотообразователя б.После опорожнения дозатора закрывается его люк и включается виброраздаточное устройство 3. Одновременно гидравлический рычаг 19132525начинает опускать пригружатель 7. При соприкосновении пригружателя 7 с бетонной массой включаются вибраторы 8 и 9. По мере уплотнения бетонной масси пригружатель 7 опускается до контрольного положения. После этого выключаются вибраторы, пригружатель 7 подни мается в исходное положение, а съемник 10...

Номер патента: 132501

Опубликовано: 01.01.1960

Авторы: Жуков, Печковский, Смирнов, Фролов

МПК: B63C 9/04

Метки: газами, надувных, наполнения, плотов, спасательных

...в действие пусковое устройство, и шток 2 прорезает резаком 3 мембрану 4, углекислота из баллона через канал 5, полость 6, канал 7 поступает в камеру плота, Шток 2 при движении вниз нажимает рычаг 8, через тягу 9 освобождает взведенный за кольцо 10 шток 11 ударного устройства. Под действием пружины 12 шток 11 ударяет по капсюлю 13, который воспламеняет заряд 14. Продукты сгорания поступают в круговую полость 15, обогревая головку 1 б и через осевые каналы 17 поступают в камеру 18, Углекислота через радиальные отверстия 19 проходит по каналу 7, при снижении давления з баллоне открывается клапан 20 и часть газов из полости 15 по каналу 21 поступает в баллон для создания дополнительного давления, необходимого для полного выхода...

Номер патента: 131421

Опубликовано: 01.01.1960

Авторы: Жуков, Тульчинский, Шадрин

МПК: G01N 1/28, H01J 37/26

Метки: исследований, микроскопических, препарата, приготовления, электронно

...укрепленную н131421 Предмет изобретения Спос оо ппиготовления препарата д тя электронно-микроскопических исследований, о т л и ч а ю щ и й с я тем, что, с целью улучшения качества препарата и ускорения процесса, распыл суспензии производят и регулируемом воздушном потоке с применением ударной волны. ОПЕЧАТКАНа стр, 2 в строке 14 снизу, следует читать: в течение долей секунды. Телрсд А. А. Кудрявицкая Редактои О. Д. Ус Корректор Л. Е. Чекунова Поди. к печ. 2.Х 1.60 гЗак. 9388 Формат бум. 70108/г, Об".гсм 0,17 п. л. Тираж 1050 Цена 25 коп,; с 1.1.61 г. - 3 коа. ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М, Черкасский пер., д, 2/6Типография ЦБТИ Комитета по делам изобретений и открытий при...

Номер патента: 131364

Опубликовано: 01.01.1960

Авторы: Дементьев, Жуков, Котровский, Куликов, Кумани, Нехлебаев

МПК: F27B 1/02, G05D 27/00

Метки: автоматизированная, газовая, известняка, кипящем, обжига, печь, слое

...кипения под дополнительный слой произведен самостоятельный подвод воздуха. Из верхней части гидрозатвора готовый продукт по закрытой течке 25 выдается из печи, Печь рассчитана на работу с природным газом давлением 2 - 3 атл, Давление воздуха должно составлять 2500 - 3000 лл в. с., создаваемого нагнетателем.В печи применена схема изодромного регулирования температуры процесса изменением загрузки при постоянном газодутьевом режиме.Печь может работать также и по схеме регулирования, позволяющей задавать необходимую производительность, а температурный режим процесса поддерживается соответствующим изменением газодутьевого режима,Регулирование по первому режиму осуществляется следующим образом (фиг. 2). Регулятор 2 б поддерживает заданный...

Номер патента: 129847

Опубликовано: 01.01.1960

Автор: Жуков

МПК: G01J 1/04

Метки: механизм, микрофотометра, мф-2, например, перемещения, реверсивного, столика, типа

...входит винтовой валик б, соединенный при помощи зубчатой передачи с электродвигателем. Противоположный конец ходового винта 4 свободно перемещается в направляющей втулке 14, укрепленной на опоре 1 б механизма. Внутри втулки 14 установлен штифт 1 б, проходящий сквозь продольные пазы 17 ходового винта 4 иМ 129847 препятствующий проворачиванию винта вокруг своей оси при вращении его электродвигателем, Люфты в резьбовом соединении ходового винта 4 и винтового валика 5 выбираются пружиной 18, чем обеспечивается равномерность хода столика микрофотометра,Концевой выключатель 10 смонтирован на другой неподвижной опоре механизма (не показанной на схеме). Концевой выключатель 11 закреплен на планке 8, которая в свою очередь крепится к...

Номер патента: 126898

Опубликовано: 01.01.1960

Авторы: Алферов, Жуков, Куликов, Ратнер

МПК: C22C 38/60

Метки: армирования, железобетона, свариваемая, сталь

...те - не менее 60 кг/ям-, отл загиба в холодном сорой равен тройной толщиИзвестные стали периодического про я бетона, также легированные марганцем и кр номичны, так как содержат значительное кол Для устранения этого недостатка предла марганца и повысить содержание углерода брать в следующем соотношении: углерода О. 1,2%; кремния 0,6 - 0,9%; серы и фосфора -Предлагаемая марка стали перподическ вания железобетонных конструкций имеет га кучести не менее 40 кг/льп-, предел прочности носительное удлинение не менее 14% и уго стоянии на 90" вокруг оправки, диаметр кото не стержня. Благодаря невысокому содержанию угле емая сталь обладает хорошей сварпвасмость мой марки стали периодического профиля дл тонных конструкций позволит снизить расход...

Номер патента: 126788

Опубликовано: 01.01.1960

Автор: Жуков

МПК: B65G 23/44

Метки: гидравлическое, конвейеров, натяжное

...зубчатой рейкой б, свяня 7.Насос 8 черживает в цилин;нем положениинпя 11 выключдеПри вытягив4 падает, реле дперемешает порп стройствд ановки, ндт шм канатов з шестерню тую рейку,заключает:я жение барднавиваемы); сидящую нд вязанну)о с ) д сооку устройс) следую и сосгои реплсппыйа чертеже не цп связанного мого гилроциоси ). Шестер. штоком поршжестко занвейера (при помоа 2, вращаединую назанной со) к ) 1), 1 10 по тде 1) т )юршень 7 в сред лпндре реле давле ез ооратныи клапан 9 и псреливно дре 4 давление, которое удержива При установившемся давлении в ц т пд:оспуо установку.днии тягового элемента конвейера авления 11 вк,почнет насосную ус 1 ень 7 с зубчатой;м)кои 6 л,зо, б давление и цилинд 1)етдпозку, поток масла 1 ) "ордч и" етс" ИСАНИЕ...

Номер патента: 126684

Опубликовано: 01.01.1960

Авторы: Антипин, Беляков, Жуков, Миклухин

МПК: B60P 1/48

Метки: навесной, самопогрузчик

...ковш укреплен рн на ычагах так. что егоось симметрии расположена параллельно оси п р рово ота рычагов,На чертеже изображено самоходное шассиСамоходное шасси состоит из кузова 1 и погрузочного устройства ,смонтированного на боковых лонжеронах 3 шасси.Погрузочное устройство 2 выполнено в вцдс ков, у рвша 4 кпепленцогона свободных концах э рычагов б, жестко связавя аццых между собой таким образом, что ось симметрии ковша пара, лс. рл, льна го изонтальцой оси7 повооота рычагов б, закрепленной на шасси, Пов р, П о от ковша 4 осуше.ствляется при помощи гидроцилиндра 8, шток 9т8, г 9 кото зого шарнирно сочленен с рычагами б. т изобретения П моши погрзочо на свободных рованных пово- оворачиваемых загружаемым при по иде ковша, укрепленно...

Номер патента: 134604

Опубликовано: 01.01.1960

Авторы: Гальбурт, Жуков, Задоя, Мальберг, Сафонов, Тюков

МПК: D01H 5/48

Метки: валикам, вытяжных, грузовой, нажимным, приборов, рычаг

...шаровых опор 3 подвешены отжимаемые пружинами 4 рычаги 5, оканчивающиеся седелкой 6, в которуювставлена шейка нажимного валика 7.На крышке П-образной балочки 1 шарнирно закреплена поворотная рукоятка 8, несущая свободно подвешенную к ней серьгу 9, перемычка которой заведена под скошенное плечо 10 двуплечей сооачки,свободно качающейся на оси 11, вставленной между двумя щечкамикронштейна 12, с помощью шпильки 13 укрепленного на циличдровойстойке,Кронштейн 12 снабжен пальцем 14, подпружиненным с помощьюкомплекта тарельчатых пружин 15 Конец кронштейна 12, имеющийформу конуса, упирается в плечо 16 лвуплечей собачки, качаюшейсяна оси 11.М 3 34604 Г 1 редмст изобрстсИя Грузов 01 ры 1 аг к 1 Зжим 1 ыз 1 ва; кам Вытяжных п 1 эиборОВ,...

Номер патента: 134144

Опубликовано: 01.01.1960

Авторы: Абрамович, Жуков, Заславский, Полоник, Тучинский

МПК: B64C 11/06, B64D 41/00, F03D 9/00 ...

Метки: аварийного, авиационная, агрегатов, аппаратах, ветрянка, летательных, привода

...сидят в корпусе 3 и могут поворачиваться на подшипниках 7. Мощность от встречного потока, отбираемая лопастями 6, передается через соединительную рессору 8 приводимому в действие агрегату.М 134144Насос подаст шестернями 4 и 5 рабочую жидкость в полость 9, образованную ссрвопоршнем 10 и корпусом 3, через жиклер 11. Постоянное давление в полости от насоса до жиклера 11 поддерживается редукционным клапаном 12.Рычаг И, несущий заслонку 14, находится в поле центробежныхсил и изменяет проходное сечение сопла 15 в зависимости от скорости вращения ветрянки. На лопастях б закреплены противовесы 1 б, центробежные силы которых стремятся развернуть лопасть б на больший шаг, что соответствует уменьшению отбираемой от встречного потока...

Номер патента: 125192

Опубликовано: 01.01.1959

Авторы: Гольбрайх, Гурова, Жуков, Кремишенский, Маркизов, Нехорошее, Орловский, Тартаковская, Труханов, Фурман

МПК: C01F 7/04, C02F 1/00

Метки: коагулянта

...растворы коагулянта, содержащие разные основ- ные хлориды алюминия.Таким образом, состав коагулянта и его коагулирующие свойства можно изменять применительно к обрабатываемой среде (обезвоживаемый осадок, очищаемая вода), Величина рН раствора коагулянта зависит от концентрации раствора и взятого молекулярного соотношения хлорид: карбонат.Пр и м е р. К 150 л,г водного раствора хлористого алюминия, содержащего 226 г/л А 1 Сз, добавляют 22,4 г углекислого кальция. Реакция протекает при комнатной температуре с выделением углекислого газа, Полученный раствор коагулянта содержит: А 1 46,0 г/л, Са 61,6 г/л и С 154,2 г/л,Для удобства дальних транспортировок коагулянт может быть упарен досуха и получен в твердом виде.1П р и м е р. 50 ял...

Номер патента: 123145

Опубликовано: 01.01.1959

Автор: Жуков

МПК: D06H 7/14

Метки: вельвета, ворса, например, останова, разрезания, резательной

...плиту 12 для петлеоткрывателя, сигнальную лампочку 18, зажигающуюся при останове машины, и лампу 14 подсвета. Принудительное выключение машины производится при помощи кнопки 15,Приспособление действует следующим образом, Кнопкой 1 б пуск включают электродвигатель 8, вследствие чего приходит во вращение ножевой вал (на чертеже не показан). Затем включают кнопкой, 17 второй магнитный пускатель 9 включения фрикционной муфты сцепления, и машина начинает работать.123145При вылете петлеоткрывателя или прокалывании им полотна, например, вельвета, петлеоткрыватель попадает одним концом на контактную плиту 12, а другим - на корпус машины, вследствие чего ток низкого напряжения проходит через катушку о в цепь контактного реле б, Последнее...

Номер патента: 121960

Опубликовано: 01.01.1959

Авторы: Жуков, Кровяков

МПК: F17C 3/00, G01N 3/10

Метки: внутреннему, воды, газированной, гидравлическому, давлению, испытания, сифонов, сопротивление

...Наполнительная головка 34 поднимается вверх при помощи толкателя 41, укрепленного на врашающемся столе и поворачивающего присвоем движении рычаг 42. На конце рычага насажена шестерня 43,сцепляюшаяся с рейкой 44, на которой подвешена наполнительнаяголовка 34. Для опускания наполнительной головки служат пружины 45,а плавность опускания обеспечивает масляный амортизатор 46. Рейка44 снабжена выступом 47, за который удерживает ее в верхнем положении система 48 рычагов и тяг, связанных с кривошипно-шатунныммеханизмом 6.Под наполнительной головкой монтирована плошадка 49 для сифона, снабженная упором 50. Последняя может перемещаться в вертикальном направлении при воздействии на нее горки 51, укрепленной навращающемся столе.Машина с...

Номер патента: 121354

Опубликовано: 01.01.1959

Автор: Жуков

МПК: B67B 1/04, B67C 3/04

Метки: ампул, жидкой, заполнения, углекислотой

...периодически действующей заслонкой выпускного канала 7,Ко 121354 Предмет изобр етения 1. УстроЙство для заполнен жидой углекислотой ампул по авт, св, Мо 112046, о тл и ч а ю щ е е с я тем, что, с целью поочередной подачи на зарядку металлических укупорочных пробок, в нем применен питатель, выполненный в виде сферического барабана, закрепленного на вращающемся горизонтальном валу и снабженного размещенными на общеи окружности системой пазов с проходными отверстиями для выдачи пробок в выпускной канал, на конце которого монтирована горизонтальная вращающаяся звездочка, служащая для периодического перекрывания выходного конца канала.2. Форма выполнения устройства по п. 1, о тл и ч а ю щ а я с я применением на выходном конце дозатора...

Номер патента: 120432

Опубликовано: 01.01.1959

Авторы: Жуков, Зизенберг, Мюрберг

МПК: B28B 21/34

Метки: железобетонных, труб

...двух барабанов (на чертеже не показаны) для намотки каната 11, причем один из барабанов закреплен шпонкой на валу 12, а другой посажен на нем свободно и может быть включен посредством муфты 13, сидящей на том же валу. Вал связан с редуктором. С целью обеспечения широкой регулировки скорости движения вибросердечника, а также ввиду необходимости движения при обратном ходе вибросердечника с большей скоростью,чем при раоочем ходе, в качестве электродвигателя применяется двигатель постоянного тока. Привод реверсивный, навивка каната на барабаны однослойная.Для фиксации направления движения сердечника в нижней части установки в корпусе 14 двухрядно установлены, подшипники, На нижнем подшипнике имеется набивка со смазочным веществом,...
