Устройство для аэрфции пульпы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

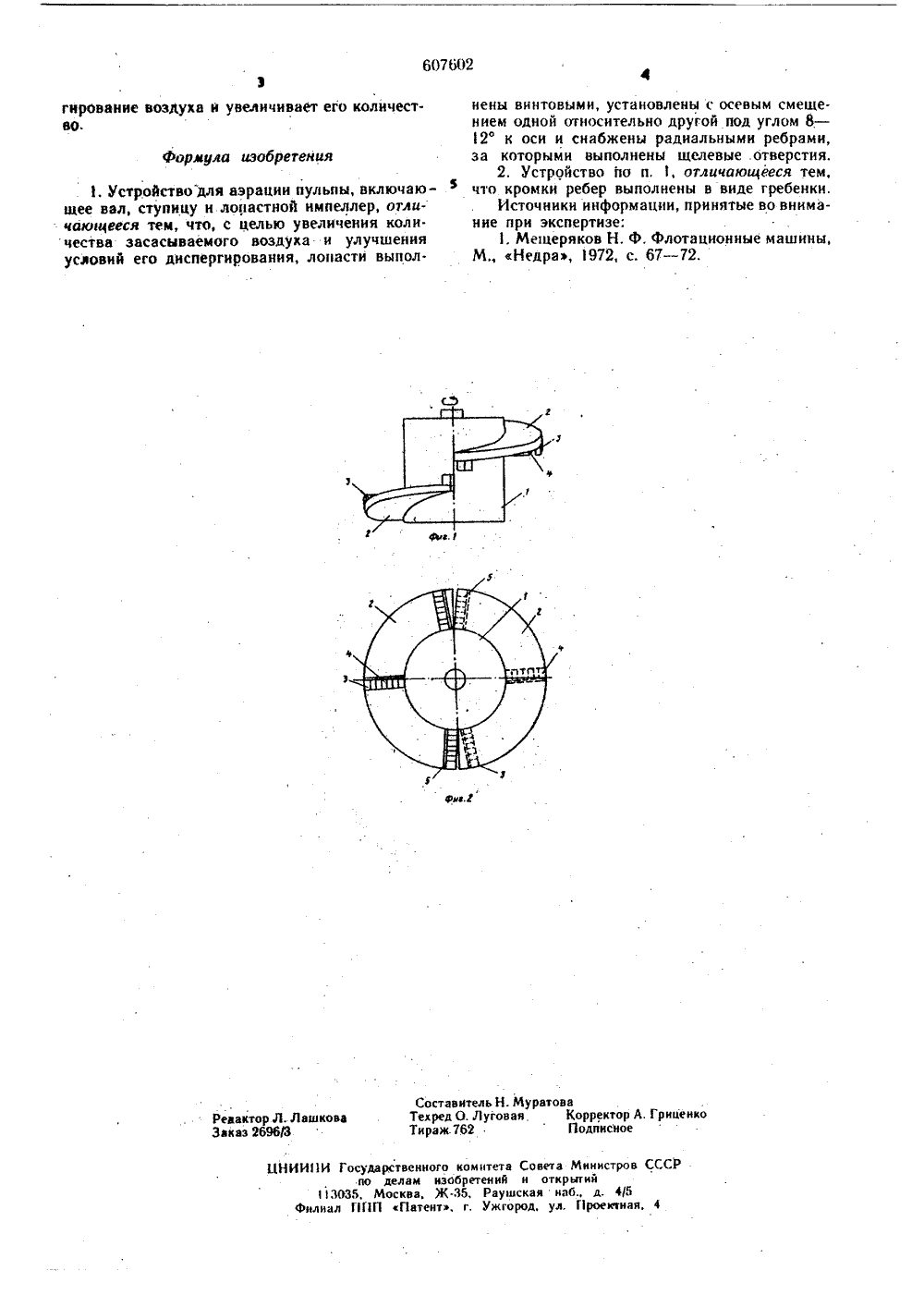

О П И С-А" Й И"Й- ИЗОБРЕТЕНИЯ Союз Советских Социалистических Респубпим-03 рисоедииеиием заявки0 Ы 16 Гасударственный номнт Совета Министров ССС ао делам нэооретений н открытий4) УСТРОЙС Я АЭРАЦИИ ПУЛЬ Изобретение касается обогащения полезных ископаемых и относится к конструкциям аэрационных узлов флотационных машин,Известно устройство для аэрации пульпы во флотацнонных машинах, включающее полый вал, лопастной импаллер. в виде наклонного диска, ступицу с каналами для поступления воздуха пол диск к нижним лопастям. Импеллер заключен в статор с регулируемой шириной верхней и нижней щели, При работе импеллера пульпа поступает через эти щели и,выбрасываясь радиально вдоль лопастей импеллера, создает эжектирующее действие на их кромках, вследствие чего в импеллер начинает засасываться воздух 11.К недостаткам указанного устройства относятся низкая и неустойчивая аэрационная характеристика, неравномерное распределение воздуха в объеме камеры; недостаточная внутренняя циркуляция.Цель изобретения - увеличение количества засасываемого воздуха и улучшение. условий его диспергирования.Это лостигается тем, что в устройстве для аэрации пульпы лопасти выполнены винтовыми, установЛены с осевым смещением одной относительно другой пол углом 8 -2 к оси и снабжены радиальными ребрами, за которыми доватепьский углехимическийНа выполнены щелевые отверстия, кроме того,кромки ребер выполнены в виде гребенки,На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - то же, вид сверху.Устройство имеет ступицу 1, на которой расЗ положеиы два полых полудиска 2, смещенныходин относительно другого по вертикальнойоси и наклоненных.к ней под углом 8 - 12, накоторых укреплены радиальные лопасти 3 скромкой в виде гребенки 4 и щелями 5, рас.те положенными с тыльной стороны лопастей.Работа устройства для аэрации осуществляется следующим образом,При вращении устройства, в образующиесязоны отрыва жидкости от тела лопасти 3, под.сасывается воздух через пустотелый вал и1 ступицу 1. Часть пульпы, находящаяся нанижнем полудиске 2, отбрасывается радиально лопастями 3, другая же часть транспортируется вертикально по направлению к верхнему полудиску 2. Верхний нолуднск 2 отбрасывает часть пульпы радиально, а часть. -направляется к нижнему полуднску 2. Встречные потоки верхнего и нижнего популнсков,пересекаясь, взаимно гасятся, создавая спокойный восходящий по 1 ок аэрированной пульпы. Таким образом, интенсивное перемешива 25 ние двух потоков пульпы обеспечивает днспер607602 формула изобретения Составитель Н. МуТехред О. ЛуговаяТираж. 762 ваКорректор А, Грииеик Подписное Редактор Л. ЛашкоЗаказ 2696(3 ИИ Государственного комитета Совет по делам изобретений и о6935, Москва, Ж.З 5, Раушскаи филиал ГПП Патент, г. Ужгород, а Министров ССкрытнйнаб., д. 4(5л, Гроеитная, 4 гирование воздуха и увеличиваЕт его количество. 1, Устройство "для аэрации пульпы, включающее вал, ступицу и лопастной импеллер, отличающееся тем, что, с целью увеличения количества засасываемого воздуха и улучшения условий его диспергирования, лопасти выпол. нены винтовыми, установлены с осевым смещением одной относительно другой под углом 8 - 12 к оси и снабжены радиальными ребрами, за которыми выполнены щелевые отверстия,2. Устройство по п. 1, отличающееся тем,что кромки ребер выполнены в виде гребенки.Источники информации, принятые во внимание при экспертизе:1, Мещеряков Н. ф, Флотационные машины,М., Недра, 1972, с. 67 - 72.
СмотретьЗаявка
2373954, 14.06.1976
УКРАИНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ УГЛЕХИМИЧЕСКИЙ ИНСТИТУТ "УХИН"
КУЗНЕЦОВ ВЯЧЕСЛАВ ДЕМЬЯНОВИЧ, ПРЕОБРАЖЕНСКИЙ БОРИС ПЕТРОВИЧ, ПЛАСТОВЕЦ ИВАН ХАРИТОНОВИЧ, КУРОЧКА ЭРРИ ФИЛИППОВИЧ, СТЕПАНОВ ЮРИЙ ВИКТОРОВИЧ, ЧЕПУРНЫХ СЕРГЕЙ ФЕДОРОВИЧ
МПК / Метки
МПК: B03D 1/16
Опубликовано: 25.05.1978
Код ссылки
<a href="https://patents.su/2-607602-ustrojjstvo-dlya-aehrfcii-pulpy.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для аэрфции пульпы</a>
Головной плот
Номер патента: 30129
Опубликовано: 30.04.1933
Автор: Ярагин
МПК: B65G 69/20
...л С ип. Искра упирается в щиты, не реже как через , одно бревно, образуя подбор носа согласно установленному отвалу боковых щитов. По заполнении плота бревнами до надлежащей осадки в кольца стоек 4 в поперечном направлении плота всовываются парные бревна с .,маленькими на концах зарубками для углубления колец, Парные бревна скрепляются глухими скобами 7 (фиг. 9) изажимают между собой крючья 5, в петли которых вбиваются клинья,Предмет изобретения,Головной плот с носовой частью в виде острого угла, отличаюпийси тем, что, с целью уменьшения лобового сопротивления плота, носовая его часть сделана с подбором и снабжена деревянными щитами в поддонны а и боковыми д, скрепленными с бревнами плота и между собою посредством железных крючьев, скоб...
Устройство для аэрации пульпы
Номер патента: 659191
Опубликовано: 30.04.1979
Авторы: Балашов, Мещеряков, Харченко
МПК: B03D 1/16
...2 - разрез А - А на фиг, 1; на фиг. 3 - разрез Б - Б ца фиг. 1; на фиг. 4 - лопатка с двумя выпускными щелями, разрсз; ца фиг, 5 разрез В - В на фиг. 4,Устройство для аэрации и псремсшивания пульпы включает полый вал 1, на нижнем конце которого неподвижно укреплен импеллср 2, имеющий ступицы 3 с радпал 1,- цо расходящимися трубками 4. На цсрцферийных концах трубок посредством втулки 5 закреплены лопатки б, имеющие внутренний канал 7, выпускную щель 8 и ребро 9 максимального поперечного сечения лопатки,Устройство для аэрации и псрсмешивания пульпы работает следующим образом.Вращение от полого вала 1 передается импеллсру 2. В первоначальный момент вращения пмпеллсра 2 пульпа отсасывастся из внутреннего канала 7 лопатки б ца поверхность в...
Устройство для аэрации пульпы
Номер патента: 478612
Опубликовано: 30.07.1975
Авторы: Кузнецов, Пластовец, Преображенский, Романенко, Симонов, Степанов, Чумаченко
МПК: B03D 1/16
...импеллера возникают подъемные силы, которые могут привести к изгибу 10 и поломке лопаток и самого вала. Для избежания этого необходимо при монтаже блока аэратора строго центрировать вал и импеллер. Изготовление импеллера совместно с валом требует специального литья и доводоч ных работ. При износе лопаток весь этотузел подлежит замене.Для снижения энергозатрат и упрощенияконструкции в предлагаемом устройстве для аэрации пульпы импуллер выполнен в виде 2 О полой ступицы с радиально расходящимисятрубками с рядом отверстий, расположенных по образующей. Ступицу целесообразно выполнить с диаметром, превышающим ее высоту. Кроме того, трубки могут быть снаб жены наружными продольными ребрами, расположенными перед рядом отверстий.На фиг. 1...
Устройство для аэрации пульпы
Номер патента: 483143
Опубликовано: 05.09.1975
МПК: B03D 1/16
...вместе с его цилиндрической поверхностью. На внутренней поверхности криволинейной части лопаток имеются нарифления 10 по всей ее высоте. Нижнее основание ротора закрыто кольцевым диском 11, Статор закрыт сверху диском 12 и укреплен на полой трубе. На цилиндрической поверхности статора имеются окна 13,Аэрирующее устройство работает следующим образом,Вращение от вала 1 передается ротору 3. Через отверстия 7 диска 5 внутрь ротора поступает воздух, Пульпа засасывается через окна 13 статора и окна б ротора, смешивается с воздухом внутри ротора и выбрасывается через нижнее основание устройства.Воздух, поступающий внутрь ротора, подвергается первичному диспергированию в вихревых потоках пульпы за нарифлениями 10 периферической части 9...
Устройство для аэрации флотационной пульпы
Номер патента: 610562
Опубликовано: 15.06.1978
Авторы: Ковалев, Ручкин, Эпельман
МПК: B03D 1/16
Метки: аэрации, пульпы, флотационной
...выполненная в виде реберУстройство работает следующим образом.В подимпеллерное пространство поступает пульпа для перемешивания и .аэрации. Воздух поступает через скошенные навстречу вращению трубы регулнровочные патрубки 7 и за счет образующегося вакуума, создаваемого импеллеоом, засасывается в воздушные прорези Я диска 1 под импеллер. Захватываемая в полые цилиндры 2 пульповоздушная смесь выбрасывается через косЫе отверстия 3 на поверхность диска. Продолжение грубого диспергирования воздуха в струях пульпы происходит в про"Подпита Министрорытийя наб д.4 Тираж 762 сударственного .комитет по делам изобретений 13035, Москва, Ж, Рфилиал ППП Патент, г.ужгород, ул.Проектная,цессе стОлкновения пульповоздушной струи с набегающей. на нее...
