Подъяков

Номер патента: 1464269

Опубликовано: 07.03.1989

Авторы: Иванцов, Нежданов, Подъяков, Юхнин

МПК: H02M 5/22

Метки: непосредственной, преобразователем, связью, частоты

...источником 4.Для реализации способа управления необходимо обеспечить определенные соотношения между величинами постоянных сигналов ПА, Бн, Ц,г и амплитудой управляющего сигнала, величина которой изменяется при изменении режима работы нагрузки 12. Для этого, во-первых, источник 4 формирует сигналы Бн, Пд , Ц- с определенным соотношением их значений по модулю, однозначно связанным с фазовыми соотношениями между началом прямого хода опорных сигналов (Г) и моментом естественного включения тиристоров в данной Фазе, Это соотношение определяется формулой% + 2 д(с - с)Пн- А -= 21 где и) - частота сетевого напряжения, При этом начало формирования прямого хода опорных сигналов совпадает с моментами времени С, когда величина опорного сигнала...

Номер патента: 1427516

Опубликовано: 30.09.1988

Авторы: Иванцов, Нишляев, Подъяков, Семенов, Харитонов

МПК: H02M 1/08

Метки: тиристором

...таким, чтобы при- 1 уг у Еп Пуг + Цкь + Цэ, где Б, - минимальное напряжениеуправления, при которомтиристор включается фиг 2;- падение напряжения нарезисторе.3 при стабилизации тока управления;Пм - напряжение между коллектором и эмиттером транзистора 4, необходимыедля его работы в активномрежиме.При подаче на базу транзистора 6 положительного напряжения транзисторы 6, 4, 2 открываются, на управляющий электрод тиристора 8 поступает напряжение управления Ц, в случае, если Бз ( Бз, при 1 ч = 1 з, транзистор 4 работает в активном режиме и .рабочая точка находится правее точки А на фиг.3., при этом стабилизируется ток через резистор 3, так как Б, транзистора 2 постоянно и БЬ, = Ц если ток через резистор 3 изменится, то изменится и 1-...

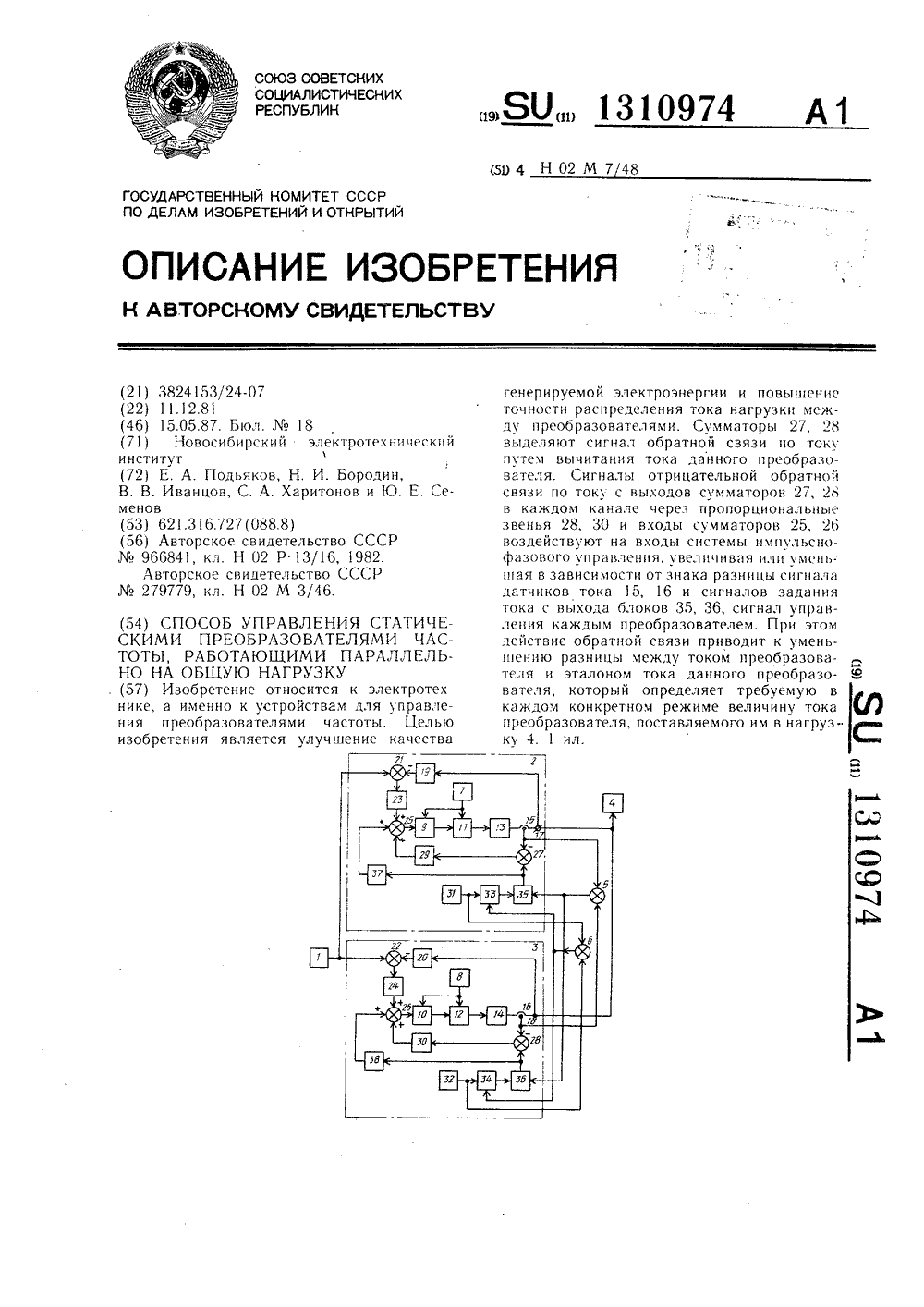

Номер патента: 1310974

Опубликовано: 15.05.1987

Авторы: Бородин, Иванцов, Подъяков, Семенов, Харитонов

МПК: H02M 7/48

Метки: нагрузку, общую, параллельно, преобразователями, работающими, статическими, частоты

...преобразователя. Это может привести (в условиях разброса параметров силовых цепей и системы управления) к перегрузке одного из прсооразователей и выходу его из строя. Для устранения этого недостатка в предложенном способе управления используется регулирование сигнала управления преобразователем по отклонению его выходного тока от сигнала задания тока каждого преобразователя. Для этого устройство в каждом канале 2, 3 содержит датчики 15, 16 тока, измеряющие токи каждого преобразователя, сумматоры 27, 28, выделяющие сигнал отрицательной обратной связи по току путем вычитания тока данного преобразователя (поступает на второй вход сумматора 27 или 28). Сигналы отрицательной обратной связи по току с выхода сумматоров 27, 28 в каждом...

Номер патента: 1229921

Опубликовано: 07.05.1986

Авторы: Бородин, Подъяков, Харитонов

МПК: H02M 5/22

Метки: двумя, нагрузку, общую, параллельно, преобразователями, работающими, статическими, частоты

...Полученные сигналы постоянного тока поступают на соответствующие блоки 5 и 6 сравнения. На вторые входы блоков сравнения поступают эталонные напряжения амплитуды 6 или фазы 5, а на третьи входы - напряжения 10 постоянного тока, пропорциональные амплитуде напряжения на общей нагрузке, которые формируются выпрямителем 13, или напряжения с выхода фазового детектора 4, пропорциональные фазе, напряжения на общей нагрузке, измеренной относительно фазы напряжения задаюшего генератора 3,Блоки сравнения содержат интегратор,на выходе которого формируется напряжение сравнения, путем интегрирования разности соответствующих эталонных и суммарщ ных сигналов. Сигналы сравнения поступаютна входы генератора управляющего напряжения непосредственно...

Номер патента: 1169106

Опубликовано: 23.07.1985

Авторы: Зиновьев, Иванцов, Кожухов, Подъяков, Харитонов

МПК: H02M 1/12

Метки: активным, компенсацией, последовательной, фильтром

...напряжения активного фильтра от первой гармоники с обратным знаком и без фазовых искажений что позволяет применять усилитель У с компенсирхюгцим трансформатором Тр на его выходе с учетом их амплитудно-фазочастотных характеристик с максимальным коэффициентом усиления и добиться максимального качества фильтра 1 Лвж дФ. Когда фаза эаталонцого сигнала, снимаемого с выхода Ф, противоположна фазе первой гармоники 1)вы ьу, а амплитуды их равны, ца выходе ЭС 1 первая гармоника отсутствует. При изменении величины 1.)ввф в динамических режимах на выходе ЭС 1 и ца обмотке компенсируюшего трансформатора Тр появляется первая гармоника, препятствующая изменению 1)вылф Если между дву- мя входными сигналами ЭС 1 имеется фазовый сдвиг, то на...

Номер патента: 1069122

Опубликовано: 23.01.1984

Авторы: Иванцов, Кожухов, Нежданов, Подъяков, Семенов, Харитонов, Юхнин

МПК: H02P 13/30

Метки: непосредственной, преобразователем, связью, трехфазным, частоты

...36-41, суьеюаторы 42-47 и соответствующие входы усилителей-ограничителей 27 29.Рассмотренные блоки устройства управления позволяют обеспечить высокое качество формы и стабилизации выходных напряжений преобразовате-, лей 5-7 при неизменном напряжении первичного источника 1 и неизменном характере нагрузок 17-19.В случае, если напряжение первичного источника 1 изменяется, например, вследствие оборотов синхронного генератора магнитоэлектрического типа, перечисленные блоки устройства управления не обеспечивают необходимую стабилизацию выходного напряжения, так как блоки 2-4 импульсно- Фазового управления с опорными напряжениями постоянной амплитуды нечувствительны к изменениям питающего напряжения, а коэффициент стабилизации обратных...

Номер патента: 983971

Опубликовано: 23.12.1982

Авторы: Иванцов, Кожухов, Нежданов, Подъяков, Семенов, Харитонов, Юхнин

МПК: H02P 13/16

Метки: непосредственной, преобразователем, связью, трехфазным, частоты

....расширить полосу пропускания обратных связей в области высоких частот, что делает возможным повышение эффективности коррекции формы, качества регулирования в переходных процессах и практически полное подавление постоянных составляющих напряжений преобразователя, так как при таком включении постоянные составляющие в напряжениях преобразователя подавляются полностью независимо.от их величин в сигналах задания.Введение отрицательной обратной связи по токам нагрузки через пропорционально-интегральные звенья 43- 45 позволяет подавлять постоянные и субгармонические составляющие в токах в режимах короткого замыкания на5 , 983971 б грузки, когда цепи отрицательнойоб- - щих на входы блоков 4-6, что .приво- Ратной Связи по напряжению...

Номер патента: 944067

Опубликовано: 15.07.1982

Авторы: Иванцов, Подъяков

МПК: H02P 13/30

Метки: непосредственной, преобразователем, связью, частоты

...Разностный сигнал поступает на вход усилителя-ограничителя 3, который осуществляет усиление раэностного сигнала и ограничивает диала Ю эон сигнала управления 0 на уровнях,соответствующих углам естественного зажигания тиристоров соответственно первого (щ) и второго ( сЬ ппи ) комп лектов. С помощью фильтра 5 иэ выходного сигнала Опч выделяются и усиливаются постоянная и субгармонические составляющие, которые вычитаются из сигнала управления Оу с помощью элемента 4. Полученный сигнал разделяетсяФ2 у на два для управления каждым из встречных комплектов и поступает на ограничители 6 и 7. Последние осуществляют ограничение сигналов управления на уровнях, соответствующих углам естественного зажигания тиристоров(Атис 1 пбп)ви на уровнях,...

Номер патента: 680122

Опубликовано: 15.08.1979

Авторы: Жуков, Орлик, Подъяков, Чудинов

МПК: H02M 5/297

Метки: непосредственный, частоты

...выход высокочастотного генератора, а удравляющий переход гранзисто 1 ра упомянутого усилителя подключен через детекторы к обмогкам связи резонансных контуров.Сущность изобретения поясняегся нижеследующим описанием и прилагаемым к нему чертежом, на котором приведена схема преобразователя. На чертеже обозначены: катодная 1 и анодная 2 группы преобразователя, резисторы 3 и стабилитроны 4 двусторонних ограничителей, разделительные конденсаторы 5, резонансные контуры 6, ограничительные конденсаторы 7, высокочастотный гене 1 ратор 8, детекторы 9, усилитель-ограничитель 10, нагрузка преобразователя 11.Устройство, согласно предлагаемому изобретению, работает следующим образом. С помощью датчика конгролируется катодная и параллельно...

Номер патента: 653149

Опубликовано: 25.03.1979

Авторы: Андерс, Артемов, Киселев, Новиков, Подъяков, Степанов

МПК: B60L 11/04

Метки: машин, приводом, самоходных, теплоэлектрическим

...в линейной зависимости от текущего значения скорости двигатель-генератора (пропорциональной частоте вспомогательного генератора), При этом с целью зашиты от превышения максимально лопустимого тока электродвигателей в качестве контролируемого тока берется спомошьюкомпаратора 11 максимальное значение 1Р мскс из текущих значений якорных токовэлектролвигателей, Регуляторы 12 тока возбуждения двигателей получают сигналы управления от усилителей-преобразователей 13, связанных с функциональным блоком измерения мощности 9, Водитель управляет подачей топлива двигателя 1 с помощью ходовой педали 14. Нажимая на педаль 14, водитель поворотом дроссельной заслонки на угол О задает3 Ропределенную скоростную характеристику теплового...

Номер патента: 611797

Опубликовано: 25.06.1978

Авторы: Андерс, Артемов, Киселев, Новиков, Подъяков, Степанов

МПК: B60L 11/04

Метки: приводом, теплоэлектрическим, экипажа

...соответствующую кривой М (см. фиг. 2). Программный блок 5 вырабатывает сигнал задания мощности в соответствии с оптимальной по удельному расходу топлива двигателя зависимостью мошности от частоты вращения (кривая Мна фиг. 2), Автоматический регулятор нагрузки, содержаШий функциональный блок 6, который вырабатывает сигнал управления, пропорциональный мощности, отдаваемой генератором 2 в нагрузку, путем сравнения этого сигнала с задающим и в суммирующем блоке 7, усиления сигнала рассогласования и преобразования его в усилителе- преобразователе 8 в сигнал управления тиристорами регулятора 4 тока возбуждения генератора 2, обеспечивает получение на генераторе 2 заданной блоком 5 характеристики.Установившийся режим двигатель-генератора...
