Швец

Номер патента: 789330

Опубликовано: 23.12.1980

Автор: Швец

МПК: B65D 88/52

Метки: контейнер

...фиксаторы 29, Наличие з 5 цепочек 28 обеспечивает фиксацию каждой секции 22 как в вертикальном положении, так и под углом, что целесообразно при погрузочно-разгрузочных работах при использовании контейнера для транспортировки и "ранения насыпных грузов, например неупакованных плодов и овощей, а также петлевое сцепление контейнеров между собой или неподвижными предметами для повышения устойчивости.45При подготовке контейнера к эсплуатации на место загрузки его задней стенкой 1 укладывают на пол или прислоняют к стоящему предмету (загруженному контейнеру), последовательно поворачивают крышку 5, стенки 3 и 4, полки 2, начиная с ниж ней (днища), соединяя втулками 27 концы Г-образных кронштейнов 26 боковых стенок. После соединения...

Номер патента: 788327

Опубликовано: 15.12.1980

Авторы: Абрамов, Бродский, Швец

МПК: H02P 7/42

Метки: асинхронного, вращения, трехфазного, частоты, электродвигателя

...сети. С выхода элемента 14 импульс (фиг. 4,в) подается на формирователь 15 импульсов, который формирует импульс, длительность которого равна 0 = Я (2 п) 4 ц/6 (фиг, 4,г) . Этот импульс подается на вход формирователя 16. Формирователь 16 импульсов формирует импульс, длительность которого равна половине периода заданной фиксированной частоты, что соответствует значению 11 П (фиг, 4,д). С выхода Формирователя 16 импульсы подаются на два ждущих трехфазных мультивибратора, состоящих из формирователей 18-20 и 21-23 импульсов. При этом на второй ждущий трехфазный мультивибратор импульсы подаются через инвертор 17.Формирователи 18-23 формируют импульсы, длительность которых составляет 1/3 периода фиксированной частоты, что соответствует...

Номер патента: 785075

Опубликовано: 07.12.1980

Авторы: Смахтин, Швец

МПК: B60L 5/38

Метки: средства, транспортного, электроснабжения

...посредствомпривода 5, шарнирно сочлененных секций 6.Токосъемник имеет токосъемные контакты7, а" также штанговую или рычажную связь8 с транспортным средством,Привод состоит из гидро- йли пневмоцилиндра 9, внутри которого имеется шток 10,постоянно поджатый пружиной 11. Гидроили пневмоцилиндр соединен трубопроводом 2 с гидро- или пневмосистемой транс "портного средства.Устройство работает следующим образом.Токосъемные контакты 7 постоянно контактируют с разнофазовыми проводниками 1.При необходимости вывода токосъемника из контактирования с токопроводом влюбом месте контактной сети шарнирносвязанные подвижные секции 6 отводятсяс помощью привода 5, и токосъемник посредством связи 8 может быть выведен изконтактирования с...

Номер патента: 782908

Опубликовано: 30.11.1980

Авторы: Кузнецов, Швец

МПК: B21D 3/16

Метки: каналов, правки

...Использование такого простого. устройства позволяет сравнительно быстро исправить серьезный дефект каналов уран графитовых атомных реакторов. Формула изобретения 1. Устройство дла правки каналов,преимущесвенно трубчатых, содержащеерад втулок с проходящим через них тросом, один конец кбторого соединен с крайней втулкой, а другой - с натяжным лриспособлением, о т л и ч а ю щ е е с атем, что,с цепью уцрощениа заведенияустройства в деформированный канал путем увеличения его гибкости при расслаблейиом трэсе, а также обеспечения точности центрирования втулок при натянутом тросе, каждая втулка выполнена сосферической выемкой иа одном из ее торцов, обращенной выпуклостью к сферической выемке соседней втулки, и снабженаустановпеныыкю в другом ее...

Номер патента: 779331

Опубликовано: 15.11.1980

Авторы: Артюхов, Кузнецова, Куликова, Муняев, Швец

МПК: C04B 15/16

Метки: смесь, строительных, сырьевая

...йЕтсдЕизготовления асбестбцементнюйх изделий пластичность асбестоцементнойСмеси является важным фактором,обеспечивающим хорошую форайуемостьмассы.Высокая пластифицируюЩая способ;йоотьвпродукта окисления сахаровмедно-аммначным комплексом объясня"ЫтбяВ"ПарИСутотВИЕМ ЗНаЧИтЕЛЬНОГО КОличества Он-ионов, образующихся врезультате растворения основной соли"меди и аммиаке, ОН"ионы:присоединяются к гидроксильной группе гидкулятбцелот: тверюая способсахаров медозволяет ист,цемента.чаЕмых метоиспыт анням,в табл. 2. таети тютютютютететею и Фт еа ю "е т ю ю ею таюе а ю тФи Фю евев т иси кальцаия через водородные и. При этом ослабляются межмолернйе "сввязй "и повышается подвиж- . ь вйкромолекул и в целом асбесментной смеси, Наличие оксикисв...

Номер патента: 779130

Опубликовано: 15.11.1980

Авторы: Говоруха, Красовский, Мартыненко, Новиков, Труш, Швец

МПК: B61D 11/00

Метки: транспортная

...18.Опорные балки 3 прерываются в зоне разгрузочной ямы б, а рельсы 4 в кбнцеразгрузочной ямц 6 имеют наклонный участок 19 в сторону разгрузочной ямы б и боковые направляющие балки 5. Транспортная система работает следующим образом.При движении вагонеток 1 к разгрузочной яме б происходит накатцвание боковых опорных лцж 8 кузова 7 на поддерживающие ролики 2, а следящих роликов 12 на опорные балки 3. Перед разгрузочной ямой 6 рельсы 4 прерываются и создается независимое опирание кузова 7 на поддерживающие ролики 2 посредством бОКОВЫХ ОпсрныХ лыж 8, а створок 9 и 10 днища наопорные балки 3 посредстяом кронштейнов 11 и следящих РОЛИков 12.Взоне разгрузочной ямы б Опорные балки 3 прерываются и в дйИЖУЩейся вагонетке 1 происходит...

Номер патента: 779127

Опубликовано: 15.11.1980

Авторы: Житник, Швец

МПК: B61B 13/08

Метки: дороги, зазора, магнитной, между, подвеске, полотна, рельсом, средства, транспортного, ферромагнитным, экипажем

...изобретения 15 ИИПИ Заказ 7937/22 аж 567 Подписное Филиал ППП"Патент",г.ужгород,ул.Проектная Устройство состоит из двухвходового частотно-зависимбго преобразователя 1, конденсатора 2 постоянной емкости, выпрямителя 3, электромагнита4, датчика 5 зазора, преобразователя6 напряжение-частота и источника 7питания.5Напряжение сигнала с датчика 5 зазора поступает на преобразователь б напряжениЕ-частота,в котором он преобразуется в сигнал с постоянной по ве"личине амплитудой, но с частотой, Опропорциональной величине зазора,изатем поступает на один из входовчастотно-зависимого преобразователя1, собранного, например, по схемебалансного модулятора, Напряжениепостоянного тока от источника 7 питания электромагнита поступает навторой вход...

Номер патента: 773711

Опубликовано: 23.10.1980

Авторы: Бухтияров, Глуховская, Конахович, Крисс, Швец

МПК: G11B 5/68

Метки: вещество, записи, магнитной, носителя, рабочего, связующее, слоя

...с винилацетатом, поли. уретановый эластомер, эпоксидную смолу, гек. саметоксиметилмеламин, катализатор отверждения и огранический растворитель, содержит дополнительно акриловую кислоту, а в качестве катализатора отверждения - бис.ацетилацетоиат. отрифторацетат, марганца (П) при следу.ющем соотношении компонентов, вес,%;Частично омыленный сополимервинилхлорида с винилацетатом 20,0 - 35,0 Полиуретановый эластомер0,0-15,0 Эпоксидная смола 5,0 - 10 фГексаметоксиметилмеламин 2,5-7,5 Акриловая кислота 0,01 - 2,0 Бис.ацетилацетонатотрифторацетат марганца (И 1) 0,1 - 0,75 Органический растворитель Остальное В качестве органического растворителя связующее вещество содержит алифатические кето. ны или сложные эфиры уксусной кислоты.Связующее...

Номер патента: 773472

Опубликовано: 23.10.1980

Авторы: Денисенко, Ковыршин, Компанеец, Кротов, Муратов, Швец

МПК: G01M 17/00

Метки: испытания, колесных, пар, рельсовых, средств, стенд, транспортных

...дорожкой, имеющей профиль головки рельса. На опорные катки 2 устанавливается колесная пара 3 с буксами 4. Весовое нагружение колесной пары 3 осуществляется сжатием пружины 5 рычага 6, шарнирно смонтированного на стойке 7 основания 1, С буксами 4 связаны стойки 8, которые в свою очередь соединены с рычагом 9, на одно плечо которого воздействует домкрат 10, расположенный на перекладине 11. Средней частью рычаг 9 шарнирно соединен с тра версой 12, несу гцей тормозные колодки 13.Устройство работает следующим образом.Колесную пару 3 устанавливают на опорные катки 2, приводимые во вращение. Вращающуюся колесную пару 3 подвергают воз- ф действию весовой нагрузки рычагом 6 на буксы 4 путем сжатия пружины 5. Тормозное усилие на колесную пару 3...

Номер патента: 771334

Опубликовано: 15.10.1980

Авторы: Елпанов, Коваленко, Лушников, Рахлин, Швец

МПК: E21C 39/00

Метки: грунта, динамических, скважине, характеристик

...по которым, используя рассчитанныеВинтовой домкрат (Б) состоит из поло- на основе экспериментальных данных перего штока 12 с винтовой упорной резьбой в даточные функции динамической системы,верхнеи части, на котокотором жестко закрепле- вычисляются коэффициенты жесткости ины фланцы 8, 9 и установлен подвижный демпфирования грунта как функции частофланец 7, и муфты 14 с внутренней трубой 5 ты колебаний.и рычагами 15. Устройство необходимо тарировать дляД с бжен динамометром 16, ста- получения графика зависимости показанийДомкрат сна жен динамб ром давления 17 выполненным в динамометра 16 от давления, передаваемоилизатором даввиде пружины, и прогибомером 18 (устрой- го раздвижными сегментами уством для измерения лилинейных...

Номер патента: 766776

Опубликовано: 30.09.1980

Авторы: Беликов, Ивлев, Мамзелев, Ситниченко, Швец

МПК: B23K 7/02

Метки: резки, термической

...тяговых сил на подвижную часть машины.Машина состоит иэ вмонтированных в фундамент опор 1, на которых неподвижно установлен магнитопровод 2 таким образом, что образуется открытый с торцов короб. С торцов короба расположены щиты 3, а в нижней части установлен разрезаемый лист 4. На плите 2, на рояльных колесах 5 (или на воздушной подушке), над разрезаемым листом 4 расположена подвижная часть машины, состоящая из якоря 6 с обмотками 7, намотанными на подвижные магнитопроводы 8, и закрепленного на нем резака 9. Рояльные колеса удерживают якорь 6 от плиты 2 на расстоянии рабочего воздушного зазора 10.Машина работает следующим образом.После установки разрезаемого листа 4 с обеих торцов короба опускаются щиты 3, изолируя место реза от...

Номер патента: 765591

Опубликовано: 23.09.1980

Авторы: Колоней, Швец

МПК: F17B 1/18

Метки: газгольдер

...ор, зай СТЕН- ры того коакод коявляеиз коловани газгольдера ия жидкост му комприм Цель изобретения дани 51 жидкости из кол зовый трубопровод.Эта цель лостигаетс внутреннего цилиндра у верхнего торца и откр го трубопровода, таким 1 олости, образованной исключение попаьцевого зазора в га я тем, что крышка становлена ниже его ытого конца газово образом, что объем крышкой и верхней76 гР 3ния откачки давление под колоколом 5 газгольдера начинает понижаться и становится ниже наружного атмосферного давления, Под действием разности давлений жидкость из кольцевого зазора 1 поступает в пространство над крышкой 3 внутреннего цилиндра 4. Поскольку объем пространства над крышкой 3, образованный ею и стенками внутреннего цилиндра 4, равен или больше...

Номер патента: 765073

Опубликовано: 23.09.1980

Авторы: Барбашов, Бессараб, Горин, Жовтобрюх, Крамаренко, Чебыкин, Швец

МПК: B61H 13/20

Метки: железнодорожного, передача, рычажная, средства, тормозная, транспортного

...отверстия 7, 8. Пластины 3 и 4 несущим горизонтальным рычагом 9 соединены опорным шарниром 10, выполненным с двумя коническими дисками 11, опирающимися765073 Формула изобретения 14Фиг.11 на накладки 12 части 1. Средняя пластина 5 соединена тягой 13, состоящей из гибких металлических пластин, с вертикальным рычагом 14 тележки вагона. Верхнее плечо рычага 2 шарнирно связано с тягой . 15, соединяемой с авторегулятором (на чертежах не показан),При заходе вагона в криволинейные участки пути рычаг 14, расположенный на тележке, отклонится от оси вагона в горизонтальной плоскости, в то же время рычаг 2, расположенный на раме вагона, также получит соответствующее наклонение на дисках 11 под воздействием тяги 13, при этом последняя будет...

Номер патента: 764994

Опубликовано: 23.09.1980

Авторы: Блохина, Опенько, Пергат, Сливинский, Швец

МПК: B29C 27/14

Метки: длинномерных, конструкций, сотовых

...в поперечном направлении соединительными полосами 3 и гофрируется на сходящихся гранях гребенки (на чертеже не изображены) .После оформления гофр на гранях гребенки, установленные за гранями ,сверху и снизу ножи 4 разрезают материал по ребрам гофр на отдельные полосы 5. В процессе гофрирования материал 2 обдувают, например через сопла, сверху и снизу потоком газа, чтобы, во-перных, уменьшить трение материала 2 о грани гребенки,во-вторых, выравнять возможные складки ма-: териала 2, и в третьих, чтобы разогреть его до температуры соединениями лент 5 в местах нанесенных полос 3, для чего газ при обдуве разогревают до необходимой температуры.Далее разогретые ленты .5 сседи" няются прижатыми роликами б и попадают в блок роликов 7,...

Номер патента: 754079

Опубликовано: 07.08.1980

Авторы: Бескровный, Еремеев, Жупаненко, Зицер, Королев, Лысаковский, Швец

МПК: E21D 13/04

Метки: арок, крепежных, межрамными, стяжками, установки

...пальцем 2 и узлом захвата с крюками З,лебедки с приводом (на чертежее показана), подъемного каната 4 с груэоэахватным оргаиом 5 и опорного блока б с обоймой 7. Основание кронштейна 1 снабжено поперечными отверстиями 8 для установки в них дставного опорного пальца 2. Обойма 7 блока 6 имеет Т-обраэный стержень 9 с фиксатором 10 для закрепления в монтажном отверстии 1 верхней межрамной стяжки 12.Устройство работает следующим образом.Переносной кронштейн 1 устанавливают на крайней от забоя крепежной754079 формула Изобретения арке, в отверстия 8 вставляют опорный палец 2 так, чтобы межрамная стяжка 12 опиралась на палец 2. Затем в овальное монтажное отверстие 11 стяжки 12 снизу вставляют Т-образный стержень 9 обоймы 7, поворачивают...

Номер патента: 748803

Опубликовано: 15.07.1980

Автор: Швец

МПК: H03H 7/10

Метки: фильтр, цифровой

...амплитуде входного сигнала. Эго производится следующим образом. На выходе элемента 7 И в момент, соответствующий середине первого полупериода колебания (максимальная амплитуда ожидаеьих синусоидальных колебаний) через венгили 10 записи кода производится запись в счетчик 11 дополнительного кода по отношению к коду, выдаваемому АЦП 1. Импульс на выходе элемента 16 И устанавливает триггер 13 в нулевое состояние, разрешая работу элемента 12 И.После переполнения счетчика.11 триггер 13 запрещает прохождение тактовых импульсов через элемент 12 И. Число импульсов на выходе соответствует числу, выданному ранее с АЦП 1, и эти импульсы. поступают на счетчик 14.При последующих полупериодах входного сигнала аналогичным образом производится...

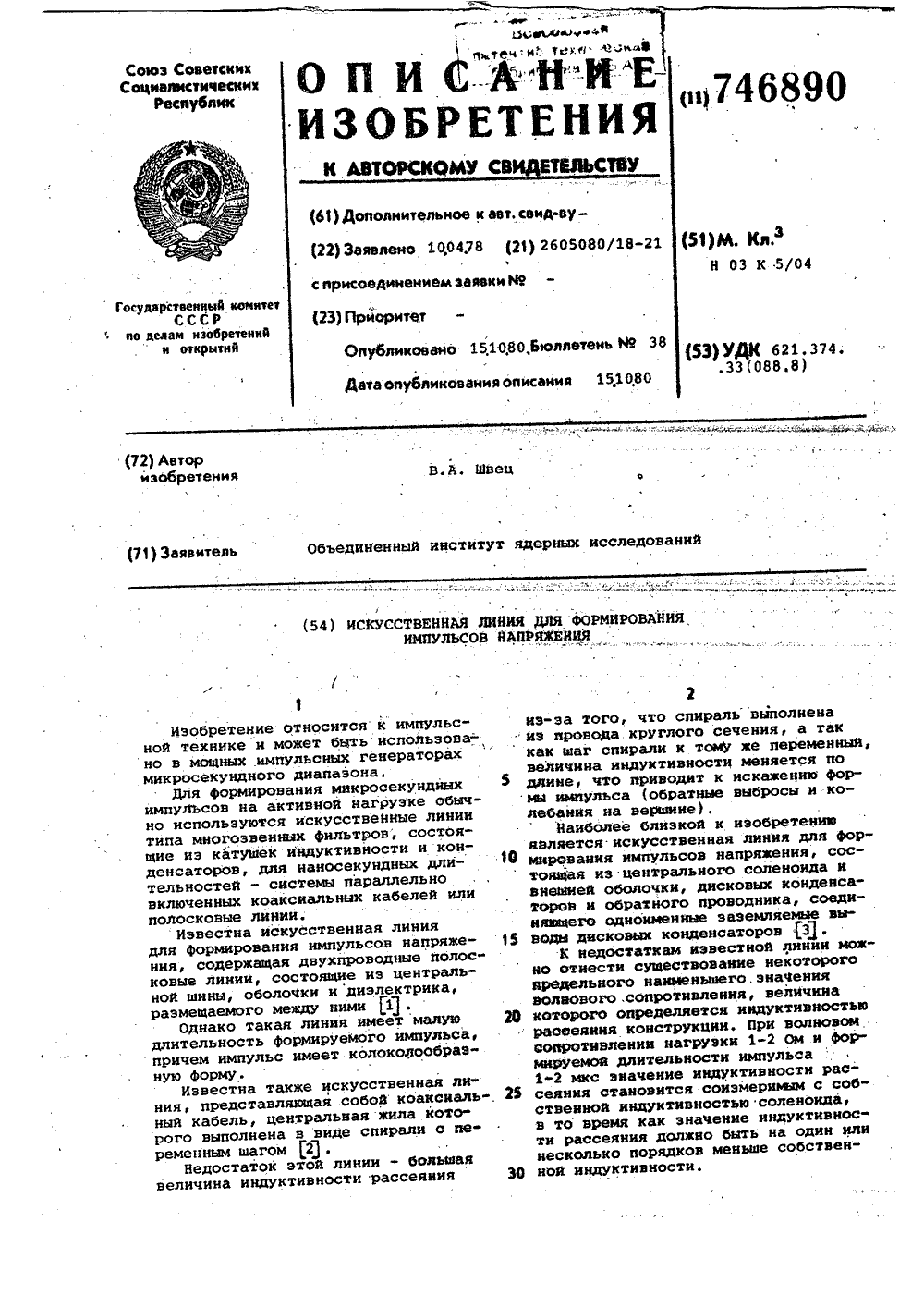

Номер патента: 746890

Опубликовано: 05.07.1980

Автор: Швец

МПК: H03K 5/04

Метки: импульсов, искусственная, линия, формирования

...соленоидсостоит из намотанной на круглыйжесткий каркас токопроводящей ленты,ширина которой выбрана равной диаметру дисховых конденсаторов, при этомзазор между витками составляет 1-2от ширины токопроводящей ленты, арабочие выводы дисковых конденсаторов соединены непосредственно с витками соленоида эа счет резьбы втоко- проводящей ленте соленоида и егокаркасе, при этом число витков соленоида на каждый дисковый конденсаторвыбрано целым, а расстояние междудисковыми конденсатораии одинаковым.Нафиг. 1 приведена конструкцияцентрального соленоида; на фиг. 2 общий вид искусственной линии, вы- полненный согласно изобретению.ИскусСтвенная линия для формирования импульсов напряжения состоитиэ центрального соленоида 1, внешней оболочки 2, дисковых...

Номер патента: 746110

Опубликовано: 05.07.1980

Авторы: Воскобоев, Житомирский, Мазья, Швец

МПК: E21C 35/08

Метки: датчик, крепи, механизированной, наклона, например, положения, угла

...путем перемещения последнего. фиксаторы 9 снабжены антимагнитными регулируемыми упорами 10, ограничива-, ющими величину силы магнитного взаимо действия измерительного маятника и фик сатора.На поверхности несущего маятника под упорами расположены магнитоуправляемые контакты 11 исполнительной 15 цепи системы автоматического контро- ля, например, положения механизированной крепи. Корпус датчика крепится, например, на крепи 12, где также расположен блок 13 преобразова теля и блок исполнительных механиз. мов 14.Работа датчика осуществляется следующим образом. Корпус 1 датчика закрепляется на механизиРованной крепи или другом движущемся объекте 12 таким образом, чтобы ось 2 несущего маятника 3 представляла собой гори" эонтальную...

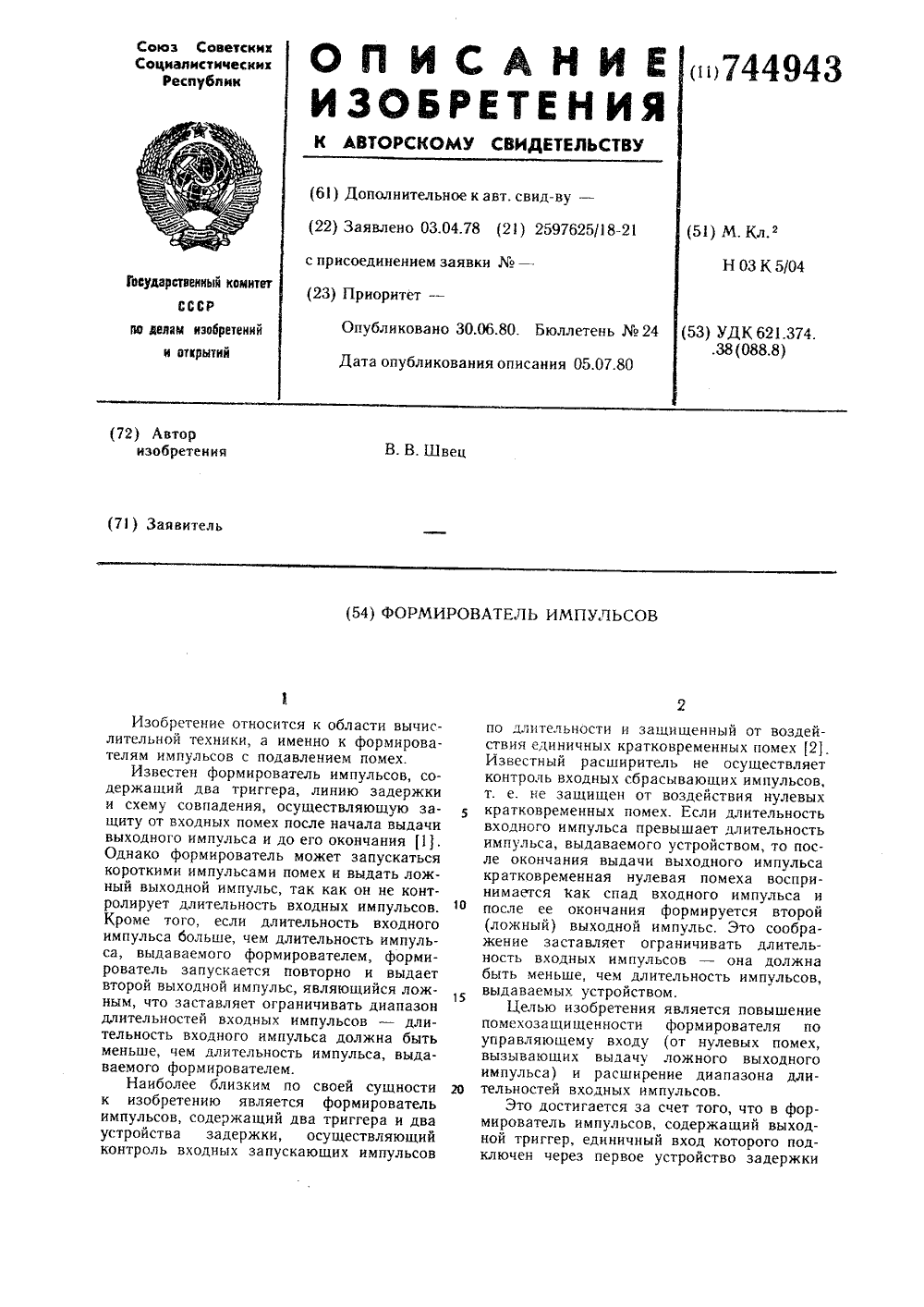

Номер патента: 744943

Опубликовано: 30.06.1980

Автор: Швец

МПК: H03K 5/04

Метки: импульсов, формирователь

...:, 1 евое состояние (в счетном режиме), и триггеры 1 и 2 переключаются в единичное 10состояние, так кяк на Входах 18 и 19 единичный синал, я на Выходах 16 и 20 нулевые сигналы. После этого последующие тактовые импульсы подтверждают нулевое состояние триггера 7, так как на его Входе 21 Нулевой сигиал. Триггер 1 сохраняет единичное состояние, так как на его Входах 18 и 16 нулевые сигналы, и триггер 2 сохраняет еднничисе состояние, тяк как нг его Входах 19 и 20 нулевые сигналы. Единичное состояние иа и 1 ине 14 сохраняется до тех 26пор, пока счетчик 9 отсчитает заранее выбранное число тактовых импульсОВ, Определяющее члительиось выходного импульса.ешифратор 10 В этот момент выдает единичный сигнал, поступяюцдий на вход 20...

Номер патента: 744058

Опубликовано: 30.06.1980

Автор: Швец

МПК: D06G 1/00

Метки: агрегат, санитарной, текстильных

...клиновидные канавки 27,На одной оси с направляющей 25 установлена цилиндрическая рамка 28, в которой укреплены, например под углом 20 к образующей рамки, щетки 29 для обработки внутренней поверхности изделия. Щеточные валики 4 размещены под направляющими 25, Щетка на этих валиках расположена по спирали. Для предотвращения провисания обрабатываемого изделия агрегат имеет рифленые перфорированные сегменты 30.Камера 5 для полоскания содержит несколько коллекторов 31, подача жидкости в 5 1 О 15 20 25 30 35 40 4 г 50 55 60 65 которые обеспечивается посредствоМ йасоса 32 через фильтр 33. Агрегат имеет рычаги 34 и концевые выключатели 35, посредством которых осуществляется подача жидкости из коллекторов 31 при движении обр а б атыв аемого...

Номер патента: 742306

Опубликовано: 25.06.1980

Авторы: Маркелов, Нестеровский, Федотов, Швец

МПК: B65G 65/28

Метки: погрузчик-бортоукладчик

...концом к конвейеру и к другому концу упомянутой рас 2тяжки и образующей вместе с ними равнобедренный треугольник.На фиг. 1 изображен общий вид погруэчика на фиг. 2 - то же, вид сверху.На ходовой раме 1 шарнирно установ" лен подъемный конвейер 2, на котором шарнирно закреплена телескопическая стойка 3, опирающаяся на самоустанавливаютпееся опорное колесо 4, Конвейер 2 и стойку 3 замыкает растяжка 5, шарнирно-соединенная с ними.Подъем конвейера 2 осуществляется с помоптью телескопической стойки 3 которая при изменении своей длины сохраняет вертикальное положение, создавая воэможность опорному колесу 4 сохранять свою самоустанавливающую способность независимо от угла наклона конвейера 2. формула изобретения Погрузчик-буртоукладчик,...

Номер патента: 741347

Опубликовано: 15.06.1980

Авторы: Матора, Швец

МПК: H01J 29/00

Метки: импульсного, пучка, формирования, электронного

...предлагаемое Устройство на Фиг.2 диаграммы, иллюСтрирующие работуустройства. Здесь 1 - Источник импульсного напряжения, 2 - катод импульсной электронной пушки, 3 и 4 -нижний и верхний полуцилиндры, 5 -кольцевая перемычка, б - отогнутый 15торец анода электронной пушки, 7источник импульсных токов, 8 - синхронизатор.Устройство работает следующимобоазом,Два синхроимпульса от синхронизатора 8 одновременно запускают источник 1 импульсного ускоряющего напряжения и первый канал источника 7импульсных токов. Электроны, находящиеся на Фронте инжектируемогосгустка и имеющие неноминальнуюэнергию (0-0,9) Ен я, попадают вимпульсное поперечное магнитное поле,образующееся при протекании в полуцилиидрах 3 и 4 и кольцевой перемыч- ЗОке 5 импульса тока...

Номер патента: 741100

Опубликовано: 15.06.1980

Авторы: Приходько, Пшеничников, Чайкин, Черкашин, Швец

МПК: G01N 3/24

Метки: грунта, испытания, сдвиг

...прочностныххарактеристик грунта.На фиг. 1 изображено устройство дляиспытания грунта на сдвиг; на фиг. 2то же, вид сверху,На фиг. 3 изображен источник высокого давления.Устройство состоит из упорной балки1, приспособления 2 для создания нормаль-З 0ного давления, выполненного в видежееткой обоймы 3, снабженной эластичной камерой 4, пневмоцилиндра 5 дляприложения сдвигающего усилия, снабженного штоком 6, имеющим нажимнойэлемент 7./Эластичная камера 4 и пневмоцилиндр5 соединены с баллоном 8 магистралямивысокого, давления 9 и 10 через редукторы 11 и 12. Манометры 13, 14 и15 контролируют давление соответсвенно в баллоне 8, эластичной камере 4,пневмоцилиндре 5.Способ осуществляется следующимобразом.45В горной выработке (шуфре, штреке,котловане,...

Номер патента: 741088

Опубликовано: 15.06.1980

Авторы: Гончаров, Ковыршин, Кротов, Муратов, Федоров, Хомяков, Швец

МПК: G01M 17/00

Метки: испытаний, катковый, колесных, пар, подвижного, рельсового, состава, стенд

...оси колесной пары, фрикционносвязанные с катками и взаимодействующиес поверхностью катания и гребнем каждого колеса испытуемой колесной пары,На чертеже изображен стенд, вид спереди,Катковый стенд содержит стойки 1 закрепленные на основании, на которые опираются буксовые узлы испытуемой колесной пары 2. На этом же основании закреплены боковины 3 рамы, в которых вьтполнены направляющие для перемещения траверсы 4, несущей катки 5 радиального нагружения, имеющие профиль головки релы.са и расположенные на подпружиненныхосях 6 с возможностью вращения в плоокости, перпендикулярной оси колесной пары,и перемещения вдоль оси, параллельной осиаказ 3192/42Ш.ИИПИ ГОсудаПО ДЕЛЯМ ИЗ1,Х 3035, Москва,Рипаж 1 О 9 П с Я 1 и с псеОбре 1 Ф.:1 л Й...

Номер патента: 740749

Опубликовано: 15.06.1980

Авторы: Горнаева, Евстигнеева, Крылова, Швец

МПК: A61K 49/00, C07F 9/117

Метки: соли, трифосфоинозитида, циклогексиламмониевой

...(1 Ч) 0,83 г(50,3), т.пл.182-183 С (из спирта),В=0,28 (силикагель, бенэол - ацетон7:3), К 0,55 (силикагель, хлороформ -ацетон - метанол, 17:2:3 (ИК-спектрсм )у 3300 (ОН), 3200, 1710, 1670,1550(БН), 3100, 3060, 3040, 16101505 (бензольные кольца) 1420 (Р-И), 451220 (Р=О), 1070-1080, 1010 (С-О-С,С-ОН, С-О-Р),890,860(Р),Найдено,Ъ: С 61,78, Н 5,88,Н 6,55, Р 7,32.ЗОВычислено, Ъ". С 51,87, Н 5,88И 6,55, Р 7,24,Вслед за тем, растворяют в 25 млсухого пиридина, свежеперегнанногонад натрием, 0,82 г соединения (1 Ч),высушенного в вакууме, добавляют0,457 г 2,46-трииэопропилбенэолсульфохлорида и перемешивают 40 мнн при18-20 С. Добавляют 0,322 г 1,2-дистеароил-0-фосфорилглицерина (Ч) иреакцию оставляют на 2 сут при 18- 20 СЙОПосле...

Номер патента: 740740

Опубликовано: 15.06.1980

Авторы: Крылова, Лютик, Швец

МПК: A61K 49/00, C07F 9/117

Метки: аммонийной, монофосфоинозитида, соли

...А и 1,05 г 3,4,б-три-О-ацетил,2-этилортоацетил-(Ъ - З -маннопиранозы в 15 мядихлорэтана кипятят в аппарате Сокслета, загруженном 2 г молекулярных сит типа 4 А, 10-15 мин. Затем в реакционную смесь вводят 0,0103 г-толуолсульфокислоты и продолжают кипятить 3,5 ч в тех же условиях. После окончания реакции добавляют несколько капель пиридкна и упаривают, Остаток (1,5 г) разделяют методом препаративной хроматографии на окиси алюминия 11 степеки активности в системе хлороформ, -ацетон (9:1), Из фракции с й -0,27выделяют 0,206 г (24,6) 3,4,6-три-О-ацетил,2-0-/2,3:4,5-ди-О-циклогексилиденИ-миоинозит-б-ортоацетил/-) -В -маннопиранозы (В) стпл. 172-174 С (из эфира), + 2,0 С-5 И-миоинозит,Раствор 0,62 г...

Номер патента: 740533

Опубликовано: 15.06.1980

Авторы: Клевцов, Швец

МПК: B43L 11/00

Метки: вычерчивания, кривой, прибор, синусоидальной

...24 всегда,располагаясь перпендикулярно линейке 1,депит отрезок между штифтом 9 и 18 по 50полам. На Т-образном попзуне 25 выполнен паз 26, в котором крепится пишущийштифт 27 с воэможностью перемешенияпо пазу 26 вдопь направпяющей 24. Пер55мещением пишущего штифта 27 вдоль неправпяюшей 24 устанавливается междублетное расстояние,. которое отсчитьваэтся от центра пинейки 1, Для удобства 33 апользования вдоль паза 26 расположенашкала 28,Раэдепение кривой интенсивности интерференционных линий К -дублета наК и Кс с помощью предпоженногоприбора осуществляется по методу Речингера, основанном на следующих предположениях:распределение интенсивности в экспериментапьной кривой представляет собойналожение кривых Ки Км.интенсивность двух...

Номер патента: 732174

Опубликовано: 05.05.1980

Авторы: Хвиневич, Швец

МПК: B65G 17/00

Метки: большегрузых, конвейер, тележечный, транспортирования

...качения колес 8 при повороте эксцентрика 13. 1 о На оси эксцентрика 13 и шарнирно на раме 9. тележки закреплены равноплечие рычаги 14 и 15, соединенные горизонтальной тягой 16, являющейся направляющей для ползуна 17, на котором шарнирно закреплен кулачок 18, взаимодействующий с пальцем 19 шарнира тяговой цепи 6. Ползун 17 застопорен на тяге16 фиксатором 20. Система рычагов 14 и 15, тяга 16 и эксцентрик 13 поддерживаются в исходном положении пружиной 21.20Конвейер работает следующим образом.На месте загрузки тележек конвейера купа чок 18 за счет передвижения ползуна 17 по тяге 16 подводится к пальцу 19 цепи 6 с зазором 30-40 мм. В таком положении ползун17 стопорится на тяге 16 фиксатором 20. Тяго. вая цепь 6 за выдвижной...

Номер патента: 732137

Опубликовано: 05.05.1980

Авторы: Донин, Лахин, Спесивцев, Черный, Швец

МПК: B28B 3/00

Метки: масс, порошковых, формования

...3. Поверх матрицы 1 с возможностью перемещения в плоскости последней установлен бункер 4 с загрузочными окнами 5 и гранулированным порошком 6,Способ формования изделий иллюстри руется на примере изготовления стеклоизоляторов герметичных реле, который о"уществляется следующим образом.При верхнем положении выталкивателей2 бункер 4 перемещают, совмещая при этом оси загрузочных окон 5 с осями отверстий в матрице 1. При движении бункера осуществляется также сталкивание готовых стеклоизоляторов. Одновременно с этим выталкиватели 2 под действием привода (на схеме не показан) с управляющим кулачкомопускаются вниз на величину Н ь осуществляя пульсирующее движение по циклограмме. Величина Н выбирается большей, чем высота изолятора Н с учетом...

Номер патента: 726270

Опубликовано: 05.04.1980

Авторы: Аграновский, Алексеев, Рахлин, Швец

МПК: E02D 27/44

Метки: динамическими, нагрузками, фундамент

...установленнымимежду ограждающей конструкцией и железобетонным массивом йо верхуограждающей конструкции, причем нижняя часть зазора заполнена утрамбованным грунтом,Изобретенне поясняется чертежом.Фундамент под машины с динамическими нагрузками включает железобетонный массив 1 заглубленный в утрамбованный грунт 2, и снабжен ограждающей конструкцией 3, установленной по периметру боковой поверхности 4 железобетонного массива 1с зазором 5 и плитами б, установленными между ограждающей конструкцией3 и железобетонным массивом 1 поверху 7 ограждающей конструкции 3,причем нижняя часть зазора 5 заполнена утрамбованным грунтом 2, например, иэ песка. Принцип работы фундамента заключается в следующем. Зазор 5 заполняют утрамбованным грунтом 2...
