Швец

Номер патента: 1018183

Опубликовано: 15.05.1983

Авторы: Агафонов, Швец

МПК: H01R 39/20

Метки: контактный, токосъемный, узел, эластичный

...волокна в виде трубочек-капилляров, заполненных электропроводной жидкостью и расположенных внутри стакана, промежутки между волокнами заполнены упругим металлополимерным материалом, снабжен упругим элементом, резервуаром с токопроводящей жидкостью, магистралью сжатого газа и сильфоном, с торца которого закреплен контактный элемент, сообщающийся через сильфон 60 с резервуаром, упругий элемент размещен на дне стакана под сильфоном, а полость стакана под сильфоном и резервуаром соединена с магистралью . сжатого га.за. б 5 На чертеже показан эластичный токосъемный узел, разрез.Эластичный токосъемный узел содержит контактный элемент 1 из металлополимера, представляющего собой термопластичную пористую матРицу, обладающую хорошими...

Номер патента: 1015304

Опубликовано: 30.04.1983

Авторы: Малыхин, Швец

МПК: G01P 3/48

Метки: вращения, датчик, дифференциальный, емкостной, направления, скорости

...решением к предлагаемому является ем" 15 костный датчик угла поворота, содержащий механически связанный с объектом вращения подвижный электрод и два неподвижных электрода, подключенные к измерительной системе. При . этом подвижный и неподвижные электроды образуют дифференциальный конденсатор, средняя часть которого (подвижный электрод) связана с измерительной системой с помощью скользящего токосъема (,3.).Недостатком известного датчика является ограниченность угла поворота подвижного электрода, что препятствует его применению в качестве датчика параметров кругового вращения, Кро" ме того, наличие скользящего элект" рического контакта в измерительной цепи снижает надежность датчика.Цель изобретения - повышение на 35 дежности и...

Номер патента: 1014875

Опубликовано: 30.04.1983

Авторы: Мельниченко, Потиевская, Харченко, Швец

МПК: C09J 3/12

Метки: клей

...прочного соединения датчика с контролируемым изделием при ее использовании, что приводит к повреждению поверхности контролируемого изделия при снятии слоя 15композиции после измерений.Наиболее близким к предлагаемомупо технической сущности и достигаемому результату является клей, содержащий сополимер бутадиена со стиролом и органический растворитель аЛифатического или ароматическогоряда 2 "1Недостатком клея является невозможность использования его для креп, ления датчиков к контролируемому иэ-,делию при ультразвуковых измеренияхвследствие необходимости нагрева его. до 290-340 С,Цель изобретения - обеспечение зовозможности крепления датчков к контролируемому изделию при ультразвуковых измерениях.Поставленная цель достигается,тем,что в...

Номер патента: 1005763

Опубликовано: 23.03.1983

Авторы: Чеников, Швец

МПК: A24B 3/00

Метки: листьев, подготовки, резанию, табачных

...СССР , 1969 (про тотип). фью 4 В УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ЮСВЮВ Н ЮНЪПЮ ОПИСАНИЕ ИЭОБ АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) . Краснодарский орденаного Знамени нолптехнич(53) 663.97(088.8)(54) (57) СПОСОБ ПОДГОТ ЛИСТЬЕВ К РЕЗАНИ 10, пре кондицпонироваае таба ности 15,5 - 16%, прогрев и в топ, о т л п ч а ю щ п с целию уменвпюппя потерь : ных листъев и улучпюиия труда, прогрев табака про . а топ формируют плотнос ОВКИ ТАБАЧНЫХд усматривающийчных листьев до влаж.формирование ихй с я тем, что,прп резании табачсанитарпых условийводят до 45-50 С,тыо 700-750 кг/м.Составитель Л. АникинаТехред О.Неце Корректор Ю. Макаренко Редактор Н. Джуган Заказ 1956/5 Тираж 324 ВНИИПИ Государственного комитета СССР по делам изобретении и открытий...

Номер патента: 1000196

Опубликовано: 28.02.1983

Авторы: Загадарчук, Казымов, Кучук-Яценко, Швец

МПК: B23K 1/04

Метки: контактной, оплавлением, сварки, стыковой

...многослойной детали.В результате недостаточной высотывалика, наплавленного на поверхностьмонолитйой детали, также может произойти ослабление соединения по стыку. Поэтому с увеличением припускана осадку необходимо увеличиватьвысоту валика при неизменной толщине обеих деталей,1 . 40Незначительное превышение высотойвалика оптимальной величины не способствует ухудшению качества соединения. Это объясняется тем, чтобольшую часть времени в оплавленниучаствуют детали одной толщины. и 45только в момент перед осадкой в оплавлении начинают принимать участие,определенных условиях (при расположении валиков на поверхностях деталей с более высокой точностью) значительное превышение высоты валика посравнению с оптимальной величинойтакже не отражается...

Номер патента: 998871

Опубликовано: 23.02.1983

Авторы: Богомольный, Красовицкий, Нартов, Сидоров, Швец

МПК: G01H 11/00

Метки: виброметр

.... выполненным в вице последовательно соединенных3 9988 микропроцессора 3 и цифрового индикатора 4, и инерционную массу 5 на магнитном поцвесе. Вибромегр снабжен двумя жестко закрепленными в корпусе 1 перпендикулярно друг аругу пьезокерамическими цисками 6, 7 с закрепленными на них авумя металлическими пластинками 8, 9 с двумя кронштейнами соответсгвенно 10 и 11, 12 и 13, в квжцом иэ которых выполнены овальные отверстия, уста" 16овленной в этих отверстиях осью 14 из немагнигного магериала со сгальной вставкой в срецней часги, выполняющей роль инерционной массы 5, и авумя жестко закрепленными в корпусе 1 вблизи магнигочувствительного элемента 2 постоянными магнигами 15 и 16 с полюса.ми полусферической формы и послепователь но соеаииенными...

Номер патента: 996020

Опубликовано: 15.02.1983

Авторы: Долгов, Тарновский, Украинец, Швец

МПК: B21H 9/02

Метки: накатный, станок

...3 голов- Филями рабочих инструментов 6 иками механизм подачи 9 заготовок,В случае поперечно-клиновой прокатвключающий корпус 10 с размещенным ки совмещение холость 1 х участков клив нем узлом зажима 11, в полой втул- новых инструментов соответствует моке 12 которого расположена с возмож- З 5 менту подачи заготовки, Инструментыностью возвратно-поступательного пе- б и 7 захватывают заготовку и формуютчремещения пустотелая штанга 13 с ус . требуемыи профиль детали. При этомтановленным в ней на подшипниках цан- срабатывает кулацково-рычажнь 1 й приговым захватом 14. Пустотелая штанга вод, т.е. движение от шпинделя 5 не 13 связана через кронштейн 15 с под подвижной головки 3 через зубчатоепружиненной тягой 16 кулачково-ры- зацепление...

Номер патента: 994752

Опубликовано: 07.02.1983

Авторы: Великанов, Воскобоев, Звездкин, Лисуренко, Швец, Шкляр

МПК: E21D 15/28, E21D 19/06

Метки: возведения, дистанционного, клиновой, крепи

...6 под Фиксатор 4, обойму 7, тарельчатую пружину 8 и распорный клин с головкой 9 и шейкой 10. Захват жестко 30 закреплен на шарнирном башмаке 11 штока 12 гидроцилиндра распорного механйзма устройства,Принцип действия захвата состоитв следующем.Рифленые пластины 1 сжимают торцовую часть верхнего элемента клиновой 5крепи 13 под действием витых пружин3 и таким образом предотвращают воремя транспортировки крепи сползаниелемента 13 по элементу 14, которыйв свою очередь удерживается от выпада 30ния из устройства подвижными упорами15 (фиг, 3). После доставки крепи наместо ее установки в распорный меха"низм подается масло и шток 12 начинает движение по стрелке А, перемещая 15элемент 13 по элементу 14 до контакта его с кровлей. После...

Номер патента: 992664

Опубликовано: 30.01.1983

Авторы: Баташев, Галушко, Редькин, Сорочан, Феклин, Швец

МПК: E02D 27/42

Метки: фундамент

...в плане Г-образное очертание,На фиг. 1 дан план предлагаемогофундамента; на фиг, 2 - разрез А-Ана фиг.1; на Фиг, 3 - разрез Б-Б нафиг.1; на фиг. 4 - призматическаяоболочка, общий вид;фундамент состоит иэ опорной плиты1 с выступающими кверху выступами вцентральной 2 и периферийной 3 частях, на которую установлены симметрично две призматические оболочки4 Л-образного профиля с Г-образнойвертикальной стенкой 5 в плане, сприщиканием вертикальных стенок 5к центральнойу выступу 2 плиты 1 собразованием стакана б, в полостикоторого размещены стойки 7 с высту 992 б 64пающим ригелем 8 с замоноличиванием бетоном 9 стыков. В стакане ригеля 8 установлена колонна 10, замоноличенная бетоном 11.Монтаж предлагаемого фундамента производят следующим...

Номер патента: 992643

Опубликовано: 30.01.1983

Авторы: Заболотный, Котляренко, Макарчук, Родин, Рыбицкий, Швец

МПК: E01C 21/02

Метки: параметров, спекания, топливосодержащих

...21, соединенный своздуховодом. Электродвигатель 22предназначен для привода вакуум-агрегата 21Тележка 3 тросом 24, черездинамометр 25, предназначенный для определения силы тяги, связана с лебедкой 26. Электродвигатель 27, черезкоробку 28 передач и редуктор 29 соединен с лебедкой 26, На пульте 30 управления расположены электроизмерительные приборы 31.На дне емкости 1 между перфорированными трубами и разравнивающейстенкой установлена отбойная стенка23. В одной из боковых стенок емкос 65 ти выполнены отверстия 34 для введе ния термопар.Устройство работает следующим образом.В агломерационной чаше 16 подбирают оптимальный состав спекаемого материала и определяют вертикальную скорость его спекания по ФормулеЬс1где Ь - высота спекаемого...

Номер патента: 990883

Опубликовано: 23.01.1983

Авторы: Василенко, Кацюк, Филь, Химченко, Швец

МПК: C25C 5/02

Метки: двухслойного, катод, электролизера

...зону выгрузки, откуда дальнейший сбор продуктов электролиза осуществляется известными методами.50Ребра могут быть выполнены как из нерастворяющегося в электролите и органической среде диэлектрика, так и из проводника, в последнем случае более эффективно используется рабочая 55 поверхность электролизерапоскольку частички металлов осаждаются не только на цилиндрической поверхности катода, но и на ребрах.П р и м е р 1. Цилиндрический катод, выполненный из нержавеющей стали 1 Х 18 Н 9 Т и имеющий на своей поверхности ребра из фторопласта, расположенные в виде винтовой спирали, помещается в двухслойную ванну таким образом, что его поверхность во время вращения периодически проходит органический слой и электролит. Анод - армко-железо. Верхний...

Номер патента: 990455

Опубликовано: 23.01.1983

Авторы: Казымов, Кучук-Яценко, Швец

МПК: B23K 11/04

Метки: контактной, оплавлением, различной, сварки, стыковой, толщины

...нагрева толстой детали. Приэтом разность температур должна быть тембольше, чем меньше температура нагреватолстой детали. Это условие является необходимым потому, что со снижением температуры нагрева толстой детали увеличиваетсядлительность оплавления, т. е. возрастаетприпуск на оплавление, необходимый для получения на торцах свариваемых деталей слоярасплавленного металла. Для того, чтобы вданном случае предотвратить образованиекрыши, необходимо увеличить долю оплавления тонкой детали.Если температуры нагрева толстой детали, исходя из технологии сварки данной стали, будет равняться 600 С, то температуранагрева тонкой детали должна быть вышена 400 - 500 фС. Если температура нагреватолстой детали будет составлять 1000 С, тотемпература...

Номер патента: 990319

Опубликовано: 23.01.1983

Авторы: Геншафт, Черепинский, Швец

МПК: B04C 5/15

Метки: затвор, пылевой, пылеуловителя

...4 с газопроводом, отводя 990319щим газ от пылеулавливающего аппарата, и находится под разрежением.Под действием разрежения, резиновая мембрана 1 втягивается внутрь верхней полости камеры 3. Шток 2, жестко соединенный с мембраной 1, также перемещается вверх и поворачивается рычажную систему 5 по часовой стрелке вокруг оси шарнира. При этом конусный клапан 7 своей кольцевой посадочной поверхностью плотно прижимается к седлу 9 пылевыпускного патрубка 8, При достижении пылью определенного уровня в пылевом стояке, под действием веса столба пыли клапан 7 открывается и пыль удаляется из пылевого стояка пылеулавливающего аппарата. Когда высота столба пыли над клапаном 7 понизится до 300 мм, то давление пыли на клапан 7 становится меньше, чем...

Номер патента: 988597

Опубликовано: 15.01.1983

Авторы: Смахтин, Швец

МПК: B60L 5/10

Метки: средства, транспортного, энергоснабжения

...работает следующим образом,При питании транспортного средства переменным током переменный вовремени магнитный поток, возбужденный обмоткой 5 в сердечнике 4 электромагнитной системы, наводит в элект"рапроваднам держателе 2, в окне которого размещен сердечник 4, ЭДС, вызывающую появление тока самаиндукции,так как держатель 2 представляет собой караткозамкнутый контур, Магнитный поток ат тока в электропроводномдержателе 2 сдвинут по Фазе по отношению к основному потоку и оказывает ээ демпфирующее действие, стабилизируя силу магнитного притяжения сердечника 4 к ярму 6 и, следовательно, контактное нажатие такасъемных элемен тов 3, При питании транспортного Я средства постоянным током в случае отрыва токасъемнага элемента 3 от...

Номер патента: 981982

Опубликовано: 15.12.1982

Авторы: Аникеев, Швец, Шихалеев, Щербаков

МПК: G06F 3/02

Метки: ввода, информации

...вторымвыходом клавиатуры и с первым входомрегистра, второй вход которого соединен с первым входом счетчика, второйвход которого соединен с выходом первого элемента ИЛИ и с первым входомпервого элемента И, второй вход которого соединен с первым выходом счет- З 5чика, второй выход которого соединенс третьим входом регистра, выход первого элемента И является выходом устройства, введены вторОй элемеит Ии второй элемент ИЛИ, входы которого 40являются входами устройства, третийвыход счетчика соединен с первымвходом второго элемента И, второйвход которого соединен с первым выходом второго элемента ИЛИ, второй 45выход которого соединенсо вторымвходом регистра, четвертый вход которого соединен с выходом второго элемента..- 50На чертеже...

Номер патента: 981922

Опубликовано: 15.12.1982

Авторы: Панасюк, Полумбрик, Швец

МПК: G03B 1/00

Метки: лентопротяжный, механизм

...перемещается дополнительный ролик 11,насаженный на ось 12, Через центр кассеты 5проходит дополнительный привод 13 с рычагами 14 и связанный с осью 12. По ходуспирального канала 9 на противоположныхсторонах выполнены пазы 15, в которых установлены направляющие штыри-ролики 16,подпружиненные эластичными прокладками17. Аналогично по центру кассеты 6 проходит дополнительынй привод 18 с рычагами19, а по направляющим пазам 20 спирального канала верхней кассеты перемещаетсяролик 21, насаженный на ось 22.350Механизм работает следующим образом.При включении приводных роликов 1 и 2.начинается движение ленточного материала4 в кассете 5 механизма вокруг дополнитель 4 Оного ролика 11 так, что одна из ветвей ма.териала входит в спиральный канал 9,...

Номер патента: 981506

Опубликовано: 15.12.1982

Авторы: Ермолинский, Хаин, Швец

МПК: E02D 1/00

Метки: грунтов, деформативных, скважине, характеристик

...9 в нижней частивентилем 10, а в верхней частишлангом 11. Верхняя часть сосуда 8соединена также с манометром 12 ивоздушной магистралью 13. Впускнойвентиль 14 и выпускной 15 служатдля регулирования давления воздуха,подаваемого в магистраль 13 от источника сжатого воздуха 16. Накопительный 9 и водомерный 8 сосудызаполнены частично жидкостью 4 ивоздухом. Гидропульсатор 6 состоитиэ вибратора 17 и двух сильфонов18 и 19 с жестко соединенными междусобой донышками 20 и 21. Донышки соединены также с подвижной частью(якорем) вибратора 17 и производятсяИм в вертикальное возвратно-поступательное движение. Открытая нижняячасть сильфона 18 соединена с жестким трубопроводом 5, а открытая верхняя часть сильфона 19 - с нижнейчастью сосуда 8, т.е....

Номер патента: 979648

Опубликовано: 07.12.1982

Авторы: Великанов, Воскобоев, Звездкин, Лихачев, Шаповал, Швец

МПК: E21F 13/00

Метки: скатам, транспортирования

...подпружиненными замками 12. Одна часть замков 12 жестко закреплена на боковой стенке, а другая может быть прижата или 15 толькопружиной 13, или дополнитель" но винтом 14.Принцип действия устройства состоит в следующем.В исходном положении (фиг.1) закрыты все замки 6 жесткости, а в замке 12 винт 14 ввернут до упора, Поэтому устройство в этот момент представляет собой жесткую конструкцию коробчатого типа. В нем на вентиляционном штреке на подхватах 3 собирают опору из сборной железобетонной клиновой крепи почти полностью, исключая верхний клиновой распорный элемент. После этого устройство, под" вешенное на канате 15 с помощью ка рабинов 16, опускают н скат до нстре" чц его с полком 17, Затем канату 15 обеспечивают некоторое провисание,...

Номер патента: 979561

Опубликовано: 07.12.1982

Авторы: Барболин, Кондратьев, Лапин, Покарев, Поликанова, Швец

МПК: D21H 1/22

Метки: бумаги, обойной, покровной, приготовления, суспензии

...количестве и 10 щелочи. Введение компонентов производят при постоянном механическом перемешивании. Полученную покровную суспензию наносят в качестве грунта на бумагу для обоев. Масса покрытия 15 г/мСуспензию для печати -готовят аналогичным способом.В качестве связующего используют натриевую соль карбоксилметилцеллюлозы.Результаты испытаний. представлены в таблице.П р и м е р 4. Покровную суспензию концентрацией 45 готовят следующим образом. Приготовление каолиновой суспензии осуществляют путем смешения воды 100,щелочи 15,диспергатора 15 и каолина 50. Затем вводят щелочи 60, диспергатора 60 и оставшейся части каолина. Далее дозируют цветной пигмент золотисто"желтый прочный фВСи вводят диспергатор в количестве 25, связующие вещества в...

Номер патента: 979459

Опубликовано: 07.12.1982

Авторы: Полищук, Попов, Рачинская, Шалимова, Швец, Шеляпин

МПК: C09B 67/30

Метки: выпускной, дисперсных, жидкой, красителей, кубовых, формы

...красителей можноприменять три и более стадий .измельчения с мелющими телами разного раз-. мера. Для легкоразмалываемых красите-(5 лей можно ограничиться двумя фазами измельчения. П р и м е р 1Суспенэию красителя и вспомогательных веществ, содержащую 25 кг 6,5,7,7 - тетраброминдиго, 1,5 кг продукта конденсации нафталин-сульфокислоты с формальдегидом (диспергатор Нф), 20 кг этиленгликоля, 0,5 кг продукта конденсации смеси крезолов, сульфита натрия 2-нафтол-сульфокислоты с формальдегидом (диспергатор СС), 2,0 кг натриевой соли 2-антрахинонсу.льфокислоты и 51 кг воды измельчают на двух бисерных мельницах со скоростью подачи суспензии - 100 кг/ч. Контейнер первой из них наполнен на 3/4 объема стеклянным бисером размером 2,5-3,0 мм,...

Номер патента: 976300

Опубликовано: 23.11.1982

Автор: Швец

МПК: G01F 23/26

Метки: дискретного, сыпучих, уровнемера

...и дополнительные электроды попарно электрически соединены между собой.1 ОНа фиг. 1 и 2 изображена предлагаемая конструкция чувствительного элемента с электродами прямоугольной Формы, Фронтальный и боковой виды; на фиг. 3 - разрез А-А на фиг. 1.Устройство содержит подложку из изоляционного материала основные электроды 2 и 3 чувствительного элемента, дополнительные электроды ч и 5 чувствительного элемента.ЗПреобразователь работает следующим образомПреобразователь работает в соста ве уровнемера, выполненного в виде дискретного набора аналогичных преобразователей, равномерно распределен. ных по диапазону измерения уровня контролируемого сыпучего материала, Опорожнение или заполнение сыпучим материалом между электродного простран- ЗО ства...

Номер патента: 972145

Опубликовано: 07.11.1982

Авторы: Бурчаков, Грядущий, Давиденко, Крысин, Лукаш, Нефедов, Пережилов, Шарипов, Швец

МПК: E21F 5/00

Метки: высокогазоносного, гидравлической, пласта, угольного

...до угольного пласта бурят скважину, обсаживают ее трубами, осуществляют тампонаж затрубного пространства, перфорацию обсадной колонны в плоскости угольного пласта и приступают к нагнетанию рабочей жидкости в угольный массив в режиме гидрорасчленения, т. е. в темпе, превышающем естественную приемистость пласта. При таком режиме происходит раскрытие микротрещин и образование новых трещин, что способствует увеличению газоотдачи угольного массива. После нагнетания необходимого количества рабочей жидкости, установленного из условия образования трещин, производят откачку аэрированной метаном жидкости и вакуумируют газ из скважины, т. е. осуществляют работы по дегазации пласта. Далее для снижения пылеобразующей способности угля в пласт...

Номер патента: 969993

Опубликовано: 30.10.1982

Авторы: Слуцкий, Швец

МПК: F16B 39/12

Метки: винта, регулировочного, стопорения

...ее величины, что тре 20 бует применения специальных инструментов и приспособлений. Кроме того,устройство включает несколько реэьбовых сопряжений,. требует сложной обработки корпуса, имеет трудоемкие25 в изготовлении детали,Цель изобретения - повышение удобства эксплуатации.Указанная цель достигается тем,что в устройстве, содержащем неподЗ 0 вижный корпус, верхняя часть которо"го выполнена в виде втулки, ввернутый в него регулировочный винт,хвостовик которого размещен во втулке и фиксатор, установленный на хвостовике винта с возможностью егоконтакта с втулкой корпуса, втулка 5корпуса расположена эксцентрично относительно оси регулировочного винталфиксатор выполнен в виде,П-образнойскобы, установленной с возможностьюее осевого...

Номер патента: 968476

Опубликовано: 23.10.1982

Авторы: Баймухаметов, Бурчаков, Гладкий, Гуревич, Липа, Нефедов, Садчиков, Усенбеков, Хамиев, Шарипов, Швец, Ярунин

МПК: E21F 7/00

Метки: дегазации, пласта, угольного

...и наибольшей ЗСгидропроводности по пласту, м;1=1,2,3,пномер скважины;Х( = 180- стандартный угол, град;п - количество скважин. 35На чертеже изображена схема осуществления предлагаемого способа дегазации,угольного пласта.Способ осуществляется следующим образом. 40С дневной поверхности на угольный пласт бурят скважину 1, в нее нагнетают жидкость с темпом, превышающим естественную приемистость пласта в объеме, составляющем 1-5 45 от объема жидкости, необходимой для всей обрабатываемой эоны пласта. Затем:скважину 1 соединяют с газоотсасывающей системой. В течение шести месяцев после завершения нагнетания жидкости в зьну повышенной гидропро С водности 2, определенную при гидродинамических испытаниях скважины, с азимутом с из...

Номер патента: 967801

Опубликовано: 23.10.1982

Авторы: Бортник, Динович, Морозов, Хоменко, Швец, Щербаков

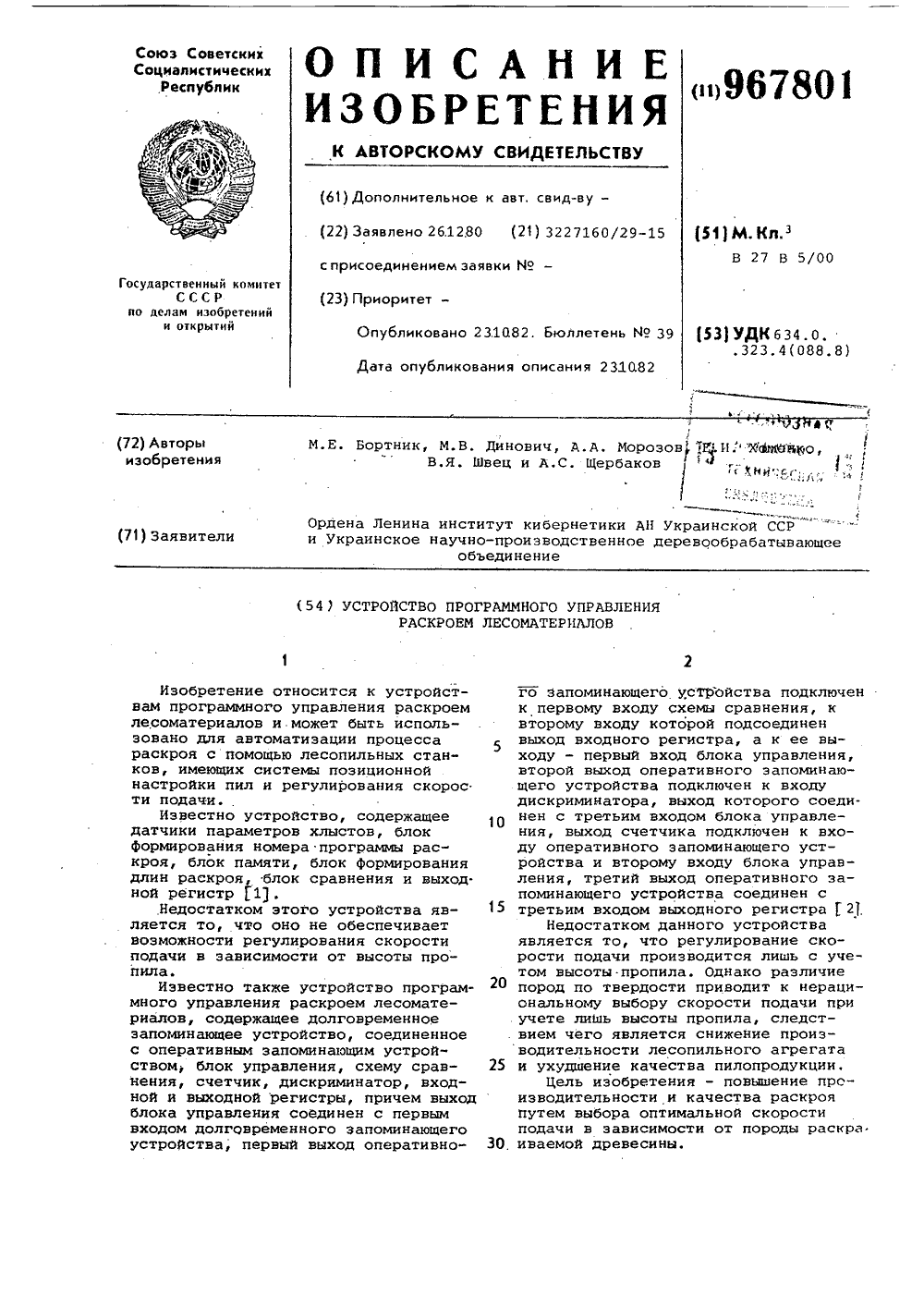

МПК: B27B 5/00

Метки: лесоматериалов, программного, раскроем

...древесины, к входам блока 9 формиронания корректирующих коэффициентов обозначено в виде функциональной связи между выходом первого и вторым входом последнего. Блок 8 коррекции предназначен для нычисления откорректированного значения установки, по которой производится регулирование скорости подачи, и в качестве основного Функционального узла содержит схему умножения 16, для которой одним из сомножителей служит высота пропила, поступающая с выхода регистра 17 высоты пролила ОЗУ 3 на второй вход блока 8, а вторым - корректирующий коэффициент, поступающий с регистра корректирующих коэффициентов 18. Выход блока 8 соединяется с четвертым входом блока 2 управления.Устройство программного управления содержит также выходной регистр 19. Йа...

Номер патента: 963960

Опубликовано: 07.10.1982

Авторы: Гальперин, Гвоздяк, Денис, Севастьянов, Цинберг, Швец, Щугорев, Эскин

МПК: C02F 3/34

Метки: вод, метанола, микробиологической, сточных

...5ных вод производить в два этапа: серной кислотой до рН 7,0"7,2, а затемортофосфорной кислотой до рН 3,9-4,0и обработку сточных вод микроорганизмами вести при 36-38 фС. 0П р и м е р. К 20,0 л сточной во"ды (рН 10,0), образующейся в процессе получения широкой фракции легкихуглеводородов (ШФЛУ) из газового конденсата, содержащей метанола 6,5,углеводородов 600 мг/л, К 30 мг/л,Ре 10 мг/л, 2 п"0,5 мг/л, Мпб,2мг/л, добавляют концентрированнуюсерную кислоту до рН 7,0-7,2. Эатемобрабатывают воду 20 мл концентриро"ванной ортофосфорной кислоты доРН 3,9 и вносят (ИН 4) 804- ЗОБО грКС 1 10,0 г, 2 пЯО 47 НО - 0,1 г,Гея 04 7 Н 20 - 2,0 г, Мй 80+7 Й 20 -1,0 г.Нейтрализованную и обогащенную 25добавками сточную воду подают со скоростью 0,5 л/ч в...

Номер патента: 963494

Опубликовано: 07.10.1982

Авторы: Даус, Прокопьев, Швец

МПК: A23G 7/00

Метки: кондитерских, пластов, резки

...27 со шнсковой иавпвкой и направляющим кслобом 28. За подающим транспортером 1 расположен транспортер отводящий 29 и вращающийся валик 30.Устройство работает следующим Образом.Пласт кондитерской массы на трапспортсрс 1 непрерывно подается под вращающиеся дисковые ножи 2 и разрсзается на продольиые полосы. В зависимости от свойств кондитерской массы для качественного разрсзания пласта дискцвыс ножи охлаждаются или нагреваются. Для этого в полость вала 4 через штуцер 11 подается теплопоситель, а пластины 6, пцдкимасмые пружинами 8 к одной из боковых сторон дискового ножа, очищают их при одновременном смазывании с помощью пористого материала. Рамка с пазами, )браз)- ванная пластинами 6, предотвращает затягивание разрезаемых полос и дс(1...

Номер патента: 960806

Опубликовано: 23.09.1982

Авторы: Жабин, Козак, Козлов, Корнейчук, Покаржевский, Тарасенко, Швец, Щербина

МПК: G06F 7/544

Метки: вычисления, многочленов

...арифметические устройства,позволяющие совмещать во временипроцессы поразрядного ввода операндон и поразрядной выдачи результата.Устройство работает следующим образом,В исходном состоянии н регистре8 остатка, в последних регистрах 6коэффициентов вычислительных блокови квадраторе 2 первого вычислительного блока записаны соответственнокоэффициенты р а, р а и р .а, .-гБ регистре б коэффициента при )-омумножителе 1-го блока записан коэффициент р" а 3 + 2 - 1, а в регистре б коэффициента при 1-ом квадраторе 1-го блока записан коэффициент ра 3 + 2 " (1 = 2, 3, 43 = 1, 2, 32" ), где р - основание системы счисления, цифры которой принимают значения из множес:. -на: й й + 1; й, + 2,,ЯЗ - задержка появления очереднойциФры х (и=1,и...

Номер патента: 957920

Опубликовано: 15.09.1982

Авторы: Мороз, Павлюк, Цабак, Швец

МПК: A61N 1/36

Метки: имплантированного, кардиостимулятора

...формирует положительный импульс. Фронтом этого им"пульса запускаются одновибраторы9579 г 0 Формула изобретения БНИИПИ Заказ 6653/8 Тираж 714 Подписное Филиал ППП "Патент", г.ужгород, ул.Проектная,4 5 и 6, причем длительность Формируемого импульса одновибратора 5 больше, а одновнбратора 6 меньше возможной длительности импульса кардио- стимулятора. Работа триггеров 8 и 9 разрешается лишь на время действия импульса одновибратора 5, поступающего на к-входы этих триггеров, Яа счетный вход триггера 8 поступают импульсы одновибратора 6, задержанныеотносительно разрешающе го импульса на величину, определяе" мую схемой 7 задержки, .и достаточную для надежного срабатывания триггера 8 по счетному входу. В результате по Фронту первого импульса...

Номер патента: 956627

Опубликовано: 07.09.1982

Авторы: Амеличкина, Желибо, Непомнящий, Швец

МПК: C25C 5/02

Метки: высокодисперсных, магнитных, порошков

...порошков сплава Ре-СоС 50 г/л (рН=3,5-4,0), 35электролитакатодная плотность тока к = 10 А/дмтемпература й =25+2 С, скорость вращения катода Ч - 70 об/мин, напряжение на клеммах ванны Ч = 20 В,продолжительность процесса электроосаждения 7 = 4 ч.После окончания электролиза верхний слой отделяется от нижнего,промывается горячей (90 С) дистиллированной водой и сушится в вакуумном сушильном шкафу до постоянноговеса. После сушки полученный продуктпредставляет собой черный магнитныйпорошок.Полученный сухой порошок выгружают в противень, равномерно распределяют по всей его площади. Высотаслоя засыпки 25-30 мм, Затем помещают в муфельную печь, предварительно продув ее водородом для удалениявоздуха. Термообработку порошка проводят при й...
