Швец

Номер патента: 1481433

Опубликовано: 23.05.1989

Авторы: Айруни, Бубликов, Еремин, Ставровский, Стариков, Швец, Шипулин

МПК: E21F 7/00

Метки: дегазации, шахт

...труб, расположенномунапротив каждого источника, подаютк отдельному источнику величиной,пропорциональной потоку из него.Сущность определения параметровперфорированных отверстий заключается в том, что перфорированную частьтрубы условно разбивают на произвольное количество ярусов (границей яруса служит ряд перфорационных отверстий, выполненных по периметру трубы), при этом по мере удаления рядовперфорационных отверстий от забояскважины их суммарная площадь отверстий уменьшается, аэродинамическоесопротивление растет. Зто обусловленотем, что для получения равномерногопотока вдоль всей перфорированнойчасти трубы и равномерного отсосагаза из источника газовьделения большой мощности распределение вакуумавдоль перфорированной части трубы...

Номер патента: 1478007

Опубликовано: 07.05.1989

Авторы: Кошкаров, Лившиц, Швец

МПК: F26B 3/30, F26B 9/06

Метки: тепловой

...штифтов со сферическимиголовками, и винта. 45 1 14780Изобретение относится к техникесушки плоских иэделий, преимущественно полупроводниковых микроплат, иможет быть использовано в производ 5ствах микроэлектроники для инфракрасной термообработки, в частности,полупроводниковых микроплат.Цель изобретения - повышение качества термообработки и уменьшение 10габаритов,На фиг.изображена установкадля тепловой обработки изделий, общий вид, разрез по оси транспортера;на фиг, 2 - разрез А-А на фиг.1; на 15фиг. 3 - разрез Б-Б на фиг,1; нафиг.4 - установка, сечение по оси роликов; на фиг, 5 - ленточный транспортер, вид сверху; на фиг, 6 -узел 1 на фиг. 4. 20Установка для термообработки изделий содержит многозонную камеру 1с ИК-излучателями 2 и...

Номер патента: 1477966

Опубликовано: 07.05.1989

Авторы: Бойко, Домрачев, Луговской, Лысенко, Рубинштейн, Соколовский, Узунов, Швец

МПК: F16H 11/06

Метки: бесступенчатый, привод

...15 смазки. Как только давления в гидроцилиндрах 5 и 6 достигают величин, обеспечивающих надежный поджим бесконечной гибкой связи 7 к коническим дискам, на выходе датчиков 23 и 24 давления появляются сигналы У = Х= 1. После выдержки времени, обеспечивающей предварительную надежную смазку трущихся пар привода, на выходе элемента 21 задержки вырабатывается сигнал У,1. На выходе логического элемент, И 22 появляется сигнал У = 1, даюпуй команду на включение приводного двигателя 3, который вращает ведущий вал 1. Последний посредством конических дисков 8 и 9, бесконечной гибкой связи 7, конических дисков О и 11477966 510 вращает ведомый вал 2, кинематически связанный с нагрузкой (не показано).Одновременно с этим рабочая жидкость от...

Номер патента: 1472877

Опубликовано: 15.04.1989

Авторы: Бакуменко, Швец

МПК: G05D 1/03

Метки: средством, транспортным

...блока 17. При этом на выходах пороговых элементов 15 и 16, входящих в этот блок, сигналов не будет и золотник электрогидрораспределителя 18 будет находиться в нейтральном положении,В случае отклонения транспортногосредства 1 от заданного направления 30 движения, например влево, приемнопередающие антенны также сместятся влево с транспортным средством, при этом антенна 8, как расположенная ближе к границе раздела двух сред по сравнению с антенной 10, окажется над проезжей частью первой.Обе антенны 7 и 8 узла 4 будут находиться над участком с одинаковыми диэлектрическими свойствами. Отражен ная энергия, поступившая в приемнопередающие антенны 7 и 8, скомпенсируется в сигнальном плече узла 4 и сигнала на детекторе 11 не будет, что...

Номер патента: 1472701

Опубликовано: 15.04.1989

Авторы: Айруни, Бубликов, Сергеев, Ставровский, Швец

МПК: E21F 7/00

Метки: выработанного, дегазации, пространства

...4/5 Производственно-издательский комбинат "Патент", г, ужгород, ул. Гагарина,10 жин 3 (перфорированная незагерметизированная часть) и выработанным пространством 1 в охраняемых породахкровли 5 бурят дегазационные шпуры 6.Охранные целики 4 и дегазационныешпуры 6 выполняют периодически по мере развития очистных работ и подсечения лавой очередной вертикальнойскважины, Через шпуры 6, соединяющие 10скважины Э с выработанным пространством, производят извлечение метановоздушной смеси. ее обсадку перфорированными трубами,герметизацию затрубного пространстваи извлечение метановоздушной смеси,о т л и ч а ю щ и й с я тем, что,с целью повышения эффективности дегазации путем продления срока службыскважины и снижения аэродинамическогосопротивления...

Номер патента: 1472256

Опубликовано: 15.04.1989

Авторы: Бордюговский, Сумин, Швец

МПК: B25J 15/00, B66C 1/02

Метки: захватное

...а именно к дистанционномуудалению из каналов реактора типаРБМК осколков графита с помощью манипуляторовЦель изобретения - повышение надежности захвата предметов произвольной формы.На фиг.1 изображено захватноеустройство, общий вйд; на фиг.2 -узел Т на фиг.1.Устройство содержит три пальца 1,которые размещены с возможностью поворота относительно осей 2., Оси 2пальцев 1 размещены в проушинах штанги 3. Оба плеча пальцев 1 взаимодействуют с втулкой 4, которая имеетвозможность осевого перемещения относительно штанги 3, закрепленной на корпусе, Торцовые окончания пальцев1 имеют заостренные когтеобразные выступы 5 с зубьями. Каждый палец имеет сквозной паз б, необходимый для выхода зажимных губок 7, которыеконсольно крепятся при помощи...

Номер патента: 1472247

Опубликовано: 15.04.1989

Авторы: Бойко, Домрачев, Луговской, Лысенко, Узунов, Швец

МПК: B25J 1/00, B66C 23/14

Метки: манипулятор, ручным, управлением

...22,еМанипулятор работает следующимобразом.Оператор включает насос 26, который подает рабочую жидкость к гидрораспределителям 19 и 2,1, и закрепляет груз на грузонесущем устройстве 14Все движения манипулятора выполняются оператором при помощи рукоятки15 управления. При повороте рукояткивверх или вниз от горизонтального положения, она воздействует на П-образный паз золотника гидрораспределителя 19, переключая его в верхнюю илинижнюю позицию. Рабочая жидкость отраспределителя 19 поступает в поршневую или штоковую полость гидроцилиндра 18, осуществляя подъем илиопускание груза, пока рукоятка 15 управления не занимает горизонтальное.положение.При необходимости перемещения груза в горизонтальном направлении оператор воздействует на...

Номер патента: 1470769

Опубликовано: 07.04.1989

Авторы: Абакумов, Боклан, Дышлевич, Зусмановский, Каменев, Лозовой, Лялюк, Ткач, Товаровский, Швец

МПК: C21B 7/16

Метки: газа, горн, доменной, печи, подачи, природного

...Снижениерасхода кокса достигается за "четувеличения степени использования водорода ввиду улу:,шенин равноь;ерностираспределения его по ве;тикальномусечению колошника. 2 ил,работает следующю образом,Через дутьевые каналы фурм подается дутье, Природный газ подается через трубки подачи газа выходные отверстия которых выведены в верхнююили нижнюю части фурм, а также в верхнюю часть фурмы или по ее оси. Приподводе природного газа в верхнюючасть внутренней полости воздушных фимеет место повышенное содержаниеводорода на периферии печи, а при ввде газа снизу или по оси растет содержание водорода в центре печи, т.е,одновременный ввод сверху и снизу(или по оси) способствует улучшениюравномерности распределения водородапо сечению печи,ение...

Номер патента: 1469179

Опубликовано: 30.03.1989

Авторы: Бурчаков, Гуревич, Егоров, Красюк, Ли, Хамиев, Шарипов, Швец

МПК: E21F 5/00, E21F 5/02

Метки: гидрообработки, пластов, свиты, угольных

...сетку скважин, расстояние между скважинами определяют из условия максимального расстояния возможной гидросбойки между смежными скважинами. По опытным данным этом расстоя 5 ние составляет 200-250 м. Скважины обсаживают колонной стальных труб .и тампонируют затрубное пространство цементным раствором. Затем скважины разбивают на группы смежных скважин по 3-4 скважины в каждой группе, в первую 1,2,5, во вторую 3,4,7, в третью 6,9,10, в четвертую 8,11,12, В центре каждой группы скважин сооружают по одной водобазорной системе 13,14,15 и 16 и устанавливают насосные агрегаты. Группа скважин соединяется с водозаборной системой водопроводами 17. Количество насосных агрегатов определяется из условия одновременной. подачи рабочей ,жидкости во все...

Номер патента: 1469153

Опубликовано: 30.03.1989

Авторы: Зборщик, Новицкий, Пилюгин, Сердюк, Таранченко, Швец

МПК: E21D 11/00

Метки: выработок, напряжений, параллельно, проводимых, разгрузки

...локальная зона разгрузки вокруг нее сформировалась. После этого, зная ее основные параметры - ширину В и глубину зоны 3 интенсивного разрушения пород, можно проводить параллельные.выработки 8. Если параллельные выработки 8 проводить до момента стабилизации соотношения скорос" тей вертикальной и горизонтальной конвергенции, то они будут испытывать вредное влияние проведения передовой выработкиДля непосредственного определения ширины образовавшейся локальной зоны 2 разгрузки в бока передовой выработки 1 по породам непоредственной кровли угрльного пласта 9 бурятся скважины 10, перпендикулярные контуру передовой выработки 1 (Фиг.2), Общая длина скважины 10 должна быть достаточной для определения известными методами ширины локальной зоны...

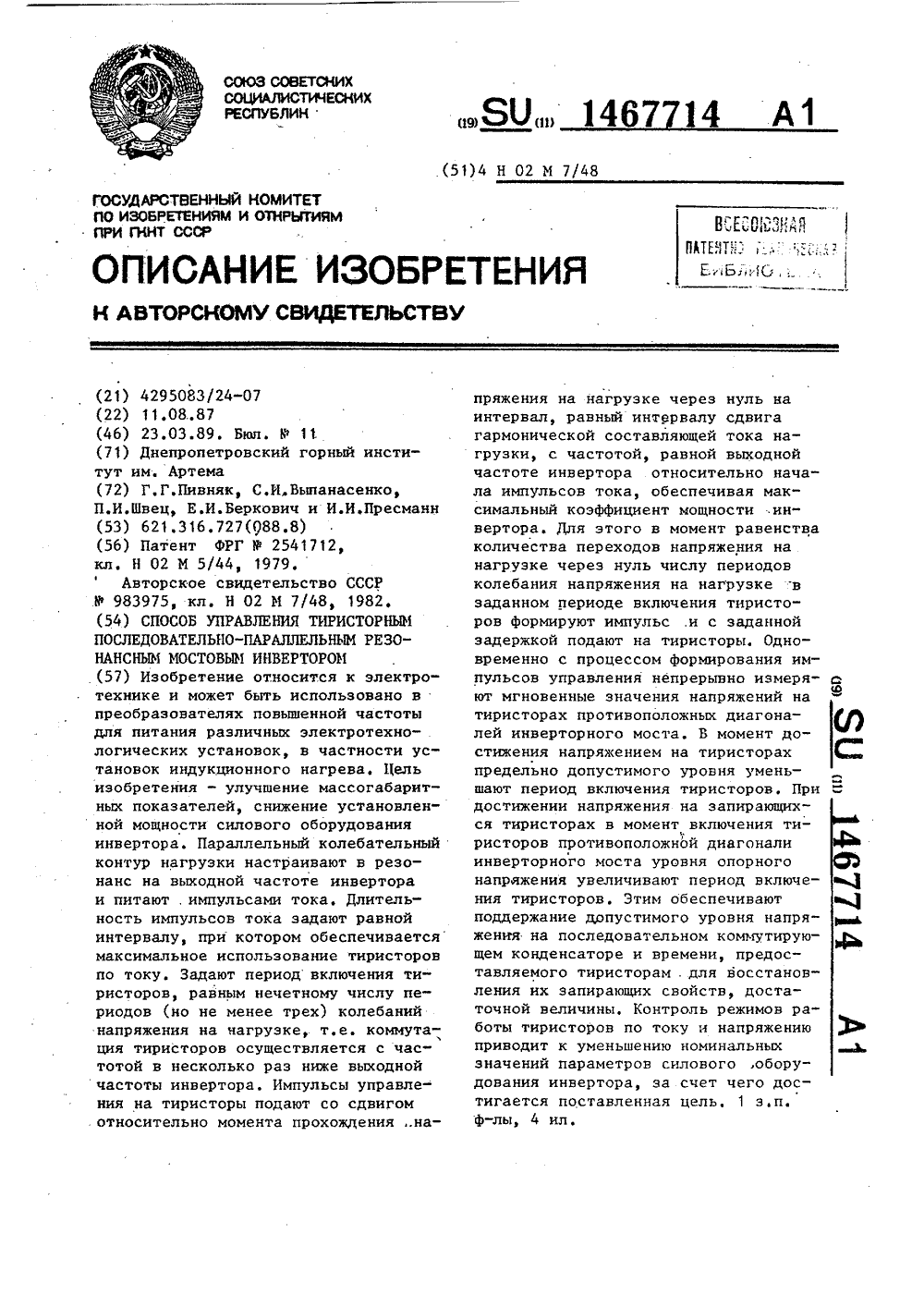

Номер патента: 1467714

Опубликовано: 23.03.1989

Авторы: Беркович, Выпанасенко, Пивняк, Пресманн, Швец

МПК: H02M 7/48

Метки: инвертором, мостовым, последовательно-параллельным, резонансным, тиристорным

...момента прохождения напряжения Б через нуль осуществляют в блоке 9, реализуя задержку С формирования импульса управления, равную СаТн /2 + С, если С ( 0 или С аесли СсОеВремя, представляемое тиристором для восстановления их запирающих свойств С и (фиг.2), зависит от режимов работы инвертора. Время С Эап максимально и превышает период колебаний напряжения Ун, если на интервале С-С паузы токанапряжение Бс на конденсаторе 6 превышает сумму напряжений источника питания и нагрузкиБскБн + Ес 1. (1)Режим максимальной мощности в нагрузке обеспечивают при минимальной добротности колебательного контура 7. При этом резонансную частоту контура 7 обеспечивают равной выходной частоте инвертора, а период Т включения тиристоров - равным трем периодам...

Номер патента: 1466890

Опубликовано: 23.03.1989

Авторы: Казымов, Кучук-Яценко, Никитин, Швец

МПК: B23K 11/04

Метки: контактной, оплавлением, сварки, стыковой

...образующегося мторцами деталей при опчисленное значение Лсчитано по эмпирическощин от 5 до 20 мм) ние кацества сварного соединения при одновременном улучшении усовий нагрузки питающей сети. Для этого определяют величину максимального зазора, который образуется между свариваемыми торцами деталей в проессе оплавления, Осадку под током осуществляют ло достижения ею величины, равной велицине этого зазора. Способ позволяет снизить перегрев свариваемых материалов в зоне контакта в момент осадки под током за сцет точного определения времени этого этапа осадки и, тем самым, повысить стабильность качества и процность сварнь;:. соединений. Рациональный выбор длительности осадки позволяет существенно улучшить условия нагрузки электросети Осадку пол...

Номер патента: 1465515

Опубликовано: 15.03.1989

Авторы: Бугасов, Демин, Кранцфельд, Резников, Швец

МПК: E04B 1/98

Метки: гаситель, динамический, колебаний

...10 и 11 прикреплены соответственно к нижней поверхности инер-ционной массы 4 и днищу полости 5.Чтобы упругие связи 2 ва время раба"ты поочередно не разгружались полностью они имеют начальную деформацию, нревьппающую размах колебаний инерционной массы 4. Для обеспечения независимости горизонтальных движений инерционной массы 4 со значительной амплитудой в двух взаимно перпендикулярных направлениях гайки 7 и 8 соединены с закрепленнай на теле 1 площадкой 13,Подготовка к работе динамического гасителя колебаний заключается в подборе демпфирования колебаний, требуемого для эффективной работы, и настройке на заданную частоту колебаний.Изменение демпфирования колебаний в определенных пределах осуществляется подбором свойств упругодемпфирующего...

Номер патента: 1463796

Опубликовано: 07.03.1989

Авторы: Дробинский, Жукова, Фонштейн, Фривель, Швец

МПК: C22C 38/60

Метки: сталь

...железо остальное. Сталь обеспечивает повьппение на 103 технологичности при холодной объемной штамповке и механической обработке резанием с достижением прочности не менее 90 кгс/мм , 2 табл,й ок предлагаемой стали привеабл. 1 и 2,ных плавдены в тОпытные плавки втой индукционной печСлитки проковывают н25 мм и обтачиваютверхностных дефектов.нологичность стали при объемной деформации холодной определяют по результатам осадки в холодную образцов стали, предварительно термообработанных по режиму; нагрев 760 С выдеожка 0,5 ч, охлаждение до 680 С выдержка 2 ч, охлаждение на возду1463796 0,065-0,095 Оэ 02-Оэ 06 0,04-0,09 0,06-0,10 0,03-0)08 Остальное СераТанталВанадийСеленТеллурЖелезо Таблица 1 10 Элемент Извест 0,14 0,12 0,1 1,1 0,7 0,8...

Номер патента: 1461727

Опубликовано: 28.02.1989

Авторы: Вильнер, Гришин, Кантор, Мелых, Шашков, Швец

МПК: B65G 49/02

Метки: защитных, линия, нанесения, покрытий

...и 14 направляющих 12. Для останова конвейера 1 при его передвижении на один шаг предусмотрен конечный выключатель 5 20, а для останова платформы 18 вверхнем положении - конечный выключатель 21.Линия нанесения защитных покрытийработает следующим образом.Подвески 3 с укрепленными на нихизделиями устанавливаются своими опорными поверхностями на опоры стяжек 2 конвейера 1, который при включении привода 7 периодически подает 15 их на узлы 4 - 6. При входе в зонуобработки узла 5 нанесения покрытия стяжка 2 с подвеской 3 проходит над отклоняющей звездочкой 10 и за счет изменения трассы конвейера плавно 20 опускает подвеску 3 на платформу 18и выходит из-под подвески, продолжая двигаться по рабочей звездочке И до останова конвейера 1 конечным...

Номер патента: 1461641

Опубликовано: 28.02.1989

Авторы: Генина, Дзюба, Осик, Сатушев, Швец

МПК: B41M 1/00, B41M 1/36

Метки: бумаги, краской, печати, состав, щелочерастворимой

...краску следуюгцего состава, мас.%:я Канифольно-малеиновасмола25%-ный водный аммиаПигмент желтыйсветопрочный 2 3Спирт изопропиловыйСпирт этиловыйВодаПечатание производятмеру 1.Пример 3. В первый кпечатной машины помещ1461641 10 формула изобретения Таблица 1 Состав по примерам азатели ставпротот оборотную стопропечатанных хности) рооивание краски н ону (по количеству очек на 1 см пове 3 32,2 3держащий, мас,о. 8 ортофосфорная кислота (К=7,52 Х 10 ) 8, диоксановый спирт 6 и вода 86, а во второй - краску по при,- меру 1.Пример 4 (прототип). В первый красочный аппарат печатной машины помещают 4%-ный водный раствор уксусной кислоты. В следующий красочный аппарат заливают краску по примеру 1. При печатании на поверхность запечатываемой бумаги -...

Номер патента: 1460341

Опубликовано: 23.02.1989

Авторы: Баймухаметов, Бубликов, Дрижд, Еремин, Ставровский, Швец, Шипулин

МПК: E21F 7/00

Метки: выработанного, дегазации, пространства

...освоения недр АН СССР(54) СПОСОБ ДЕГАЗАЦИИ ВЫРАБОТАННОГО ПРОСТРАНСТВА(57) Изобретение относится к горному делу и может быть использовано для борьбы Изобретение относится к горному делу и может быть использовано для борьбы с повышенной метанообильностью угольных шахт.Цель изобретения - повышетивности дегазации.На фиг. 1 показан дебит метана из вертикальных дегазационных скважин ло мере подвигания очистного забоя (п 1, п 2, пз пномера скважин в порядке удаленности их от разрезной печи); на фиг. 2 - схема расположения вертикальных дегазационных скважин.На чертеже обозначено: отрабатываемый столб 1 угля; вертикальные дегазационные скважины 2 с заложением их по линии падения пласта; разрезная печь 3; подготовительная выработка 4; угольный...

Номер патента: 1460237

Опубликовано: 23.02.1989

Авторы: Волосков, Киселев, Сидоров, Фомин, Швец, Шевченко

МПК: E21B 44/00, E21D 9/10

Метки: бурильной, манипулятор

...36 - с гидрозамком 32. Гидро- замок 32 гидромагистралью 37 соединен сО 5 20 25 30 35 40 45 поршневой полостью 30 гидроцилиндра 7 поворота податчика и гидромагистралью 29.Манипулятор обеспечивает автоматическое параллельное перемещение податчика при повороте (наклоне) стрелы и позволяет наклонять податчик под различными углами по отношению к стреле. В автоматическом режиме он работает следующим образом. При подаче масла от распределителя 27 по магистрали 26 в поршневую полость 25 гидроцилиндра 10 происходит перемещение поршней 12 и 13 со штоком 11 и поворот стрелы 1 относительно кронштейна 5 на необходимый угол. При движении поршней 12 и 13 из штоковой полости 21 вытесняется масло и по магистрали 22 через гидрозамки 23 и 24 поступает...

Номер патента: 1456621

Опубликовано: 07.02.1989

Авторы: Былинский, Курдюков, Малков, Мошенцев, Швец

МПК: F01P 3/20, F02B 29/04

Метки: внутреннего, двигателя, охлаждения, поршневого, сгорания

...жидкостей двигателя 1 установлен в магистрали 14 перепуска жидкости после третьего радиатора 13 по ходу движения охлаждающей жидкости.Второй 3, третий 13 и первый 2. радиаторы, могут быть последовательно или параллельно установлены в потоке внешнего охлаждающего теплоносителя.Второй 3 и третий 13 радиаторы могут быть параллельно установлены в потоке внешнего охлаждающего охладителя.В качестве внешнегоохлаждающего теплоносителя может быть атмосферный воздух, в этом случае устройство его подачи выполнено в виде вентилятора, или жидкость, например забортная вода или жидкость внешнего контура, а устройство представляет собой в этом случае насосСистема охлаждения поршневого двигателя внутреннего сгорания работает следующим образом.При...

Номер патента: 1452972

Опубликовано: 23.01.1989

Авторы: Волосков, Иванов, Панков, Швец, Шевченко

МПК: E21D 9/10

Метки: бурильной, манипулятор

...червяком 12, приводимым во вращение гидродвигатепем13. Редуктор может быть многоступенчатый и приводиться в движениепневмодвигателем или электродвигателем.Выходной вал 14 механизма 10 вращения кинематически связан через, 45промежуточный вал 15 с универсальнымшарниром 16 с опорой 1, на которойзакреплена несущая плита 18 с податчиком 19 и бурильной машиной 20Опора 17 и промежуточный вал 15 суниверсальным шарниром 16 располо 50жены внутри стрелы 1 и параллельнопродольной оси 1 ЧЧ симметриистрелы 1, пересекаются с осями 11-11и 111-111 двухплоскостного шарнира6 в одной точке А (фиг1-3) . Еслидвухплоскостной шарнир 6 имеет пере. крещивающиеся оси (фиг.4), то продольная ось 1 ЧЧ промежуточного ва-,ла 15 с универсальным шарниром 16...

Номер патента: 1452589

Опубликовано: 23.01.1989

Авторы: Букин, Ляхов, Сухин, Швец

МПК: B03B 11/00

Метки: ванны, выгрузки, колесо, потонувшего, продукта, сепаратора, тяжелосреднего, элеваторное

...3 для подвода питающего потока в ванну 12. Размеры окна 10должны быть не меньше величины отверс 1 ия 13, чтобы обеспечить минимальное гид одинамическое сопротивление потоку приовмещении окна 10 и отверстия 13. Максимальн;й размер окна 10 выбран таким,.чтобы расстояние между ним и последующим окном 19 было не меньше длины самого окна 10, что позволяет создать изменяющуюся во времени величину гидродинамического сопротивления потоку и при враценин элеваторного колеса получить пуль акации тяжелой суспензии в ванне 12 сепаратора. Расположение окна 1 О с решетками 1Ма торцовой стенке 9 ковша 1 в глубине ею"под внутренней стенкой обеспечивает свободный проход потока суспензии через зазоры 7, не создавая при этОм турбулентностиВосходящего...

Номер патента: 1451824

Опубликовано: 15.01.1989

Авторы: Попов, Швец

МПК: H02M 7/538

Метки: инвертор, полумостовой, транзисторный

...с нагруз-кой. 24.Иолумостовой транзисторный инвертор работает следующим образом,Синусоидальные напряжения с выхода задающего генератора 1 фиг,2 а)через обмотки 3 4 управляющеготрансформатора 2 и через резисторы10, 11 подаются на база-эмиттерныепереходы транзисторов 5, 6. Ириотпирание одного из транзисторов, например 5, вызывает протекание токав обмотке 23 трансформатора 16 инагрузке 24.45Импульс с вторичной обмотки 17трансформатора тока (фиг. 2 б) черездиод 21 поступает на базу этого жетранзистора, ускоряя его отпирание,Одновременно этот же импульс через50диод 12 поступает на обмотку 3 трансформатора 2 и через обмотку 4 в противоположной полярности подаетсяна базу транзистора 6, ускоряя егозапирание, Форма эмиттерного токатранзистора...

Номер патента: 1450010

Опубликовано: 07.01.1989

Авторы: Рожков, Черный, Швец

МПК: H01H 49/00

Метки: автоматизированной, наконечников, полюсных, реле, сборки, узла, электромагнитного

...перемещение, установленныхв них рычагов 8 и 10 и прижим полюсныхнаконечников 1 и 2 в углы пазов 5корпуса 4. Каждый из рычагов снабженподшипником 11 и подпружинен пружиной 12, Сбоку каждого рычага установлены фиксаторы в виде подвижной подпружиненной шпонки 13 для рычгов 8и 10 и плоской пружины 14 для рычагов 7 и 9. Соответственно в каждомрычаге выполнены пазы для соединенияс фиксаторами,В автомате сборки устройствоботает следующим образом,На позиции, предшествующей разгрузке устройства, воздействуют навсе четыре подшипника 11, отводярычаги 7 - 10 от пазов 5, После загрузки указанных прямоугольных пазов5 полюсными наконечниками 1 и 2 нажатием на пруяины 14 расфиксируютсярычаги 7 и 9, осуществляющие пружинный подяим полюсных...

Номер патента: 1448065

Опубликовано: 30.12.1988

Авторы: Зборщик, Новицкий, Пилюгин, Сердюк, Швец

МПК: E21C 41/04, E21D 11/00

Метки: выработок, охраны, угля, целиками

...опорного давления определяют у нижней неподвижной границы 9 очистного забоя 10 первого яруса. Для этого на сопряжении откаточного штрека 11 и лавы первого яруса очистного забоя 10 бурится скважина 12, в пласт угля соседнего яруса длиной, превышающей возможное расстояние до максимума опорного давления у неподвижной границы 9 очистных работ. К моменту бурения скважины 12 очист ной забой 10 первого яруса должен отойти от разрезной печи 13 на расстояние, превышающее его высоту Й, так как только в этом случае впереди него полностью сформируется опорное давление, и известным способом определяют расстояние 1 О до максимума опорного давления у неподвижной границы 9 очистных работ на линии очистного забоя 10.При дальнейшем отходе очистного забоя...

Номер патента: 1446620

Опубликовано: 23.12.1988

Авторы: Корнейчук, Накалюжный, Тарасенко, Тартаковский, Швец

МПК: G06F 9/48

Метки: микроэвм, прерывания, приоритетного

...соответствующий вход ведущего узла 3.1. В ведущем узле 3,1 аналогичным образом вьщеляется наиболее приоритетный запрос среди поступивших на его входы. В блоке 8 выделяется наиболее приоритетный запрос среди групп.В ответ на поступивший очередной запрос прерывания микроЭВМ посылает по линии выдачи сигнала обслуживания прерывания, входящей в состав магистрали 4 управления, первый, второй,. и третий сигналы обслуживания прерывания. С приходом первого сигнала блок 8 вьщает на магистраль 13 данных код команды, обеспечивающий обращение к подпрограмме обслуживания прерывания. При этом на его выходах каскадирования появляется код, который определяет номер блока 1, принявшего наиболее приоритетный запрос на прерывание, а в каждом блоке 1 узел...

Номер патента: 1444850

Опубликовано: 15.12.1988

Авторы: Гетман, Долгов, Мухортов, Швец

МПК: G08B 23/00

Метки: индикации, контролируемых, объектов, состояния

...сигналы логического нуля, которые поступают на информационные шины 1, на выходах элементов ИЛИ 2 также сигнал логическогонуля, т.е. на одном из входовэлементов И 7 и 8 присутствуют сигнал логического нуля, Сигналы логическогонуля и выходов элементов ИПИ 2 поступают на входы триггеров 4 регист"ра 3. Импульс синхронизации, поступающий на С-входы триггеров 4 с выхода блока 5 синхронизации, устанавливает все триггеры 4 в нулевое со, стояние и, следовательно, все элементы 6 индикации в этом случае выключены, что соответствует исправной рабо те всех блоков,При наличии неисправности сигналлогической единицы с информационнойшины 1 поступает на вход одноименного элемента ИЛИ 2 и на входы предыду.щего и последующего элементовИ 7 и 8. При этом...

Номер патента: 1439036

Опубликовано: 23.11.1988

Авторы: Вахалин, Косолапов, Красиков, Федоров, Швец

МПК: B65B 1/34

Метки: дозатор, порошковый

...узел 1 на фиг,1.Порошковый дозатор состоит из основания 1,с герметично закрепленными на нем по периферии бункерами 2 для 25 порошка, В центр основания крепится корпус 3 с размещенным в нем приводом вращения тарели. Тарель 4 пред"- ставляет собой плоский диск, к которому вертикально подводятся гибкие патрубки 5 шихтопровода от бункеров 2. На выходе патрубка свободно установлены втулки 6 с вертикальной прорезью, являющиеся формирователями порошкового валика. За каждым патрубком установлен скребок 7. К основанию 1 герметично присоединен цилиндр 8, являющийся корпусом дозатора, Под тарелью на нижней плите 9 закреплены воронки 10, расположенные под каждым скребком. К воронкам подведены инди 40 видуальные патрубки 11 подачи газа. Дозирующие...

Номер патента: 1434365

Опубликовано: 30.10.1988

Авторы: Жигоцкий, Радошинская, Швец

МПК: G01N 31/00, G01N 5/00

Метки: высокодисперсных, железа, металлического, порошках, электролитических

...навески, мг; - увеличение массы намг,ски 5,0 овое соотношен 2,33 - ма 2 1,0 1,0 ОО 15,0 6 способу-про- типу 1,0 Составитель ДТехред М.хода осов Корректор И,Муска Редактор А.Лежнина Заказ 5550/4 Подписиокомитета СССРоткрытийкая наб д 5 4/ оизводственно-полиграфическое предприятие, г. Ужг л. Проектная, 4 Изобретение относится к аналитической химии, в частности к определе нию металлического железа в высоко- дисперсных порошках.Цель изобретения - сокращение длительности анализа при сохранении высокой точности определения.Способ осуществляют следующим образом.П р и м е р. Навеску порошка железа массой 60 мг помещают в платиновый тигель и нагревают со скоростью 10 град/мин, регистрируя изменение массы при помощи дериватографа. На гревание...

Номер патента: 1434133

Опубликовано: 30.10.1988

Авторы: Бирюков, Гуревич, Исенов, Ли, Мостипака, Садчиков, Хамиев, Шарипов, Швец

МПК: E21F 7/00

Метки: дегазации, толщи, угленосной

...через передовуо непосредственно к забою выработки.При подходе забоя подготовительной выработки к вертикальной скважине последнюю отключают от газопровода во избежание подсосов воздуха, в скважину опускают с поверхности конический груз (колокол) 11, который перекрывает отверстие в диафрагме и тем самым препятствует попаданию воздуха из выработки в скважину. При ведении очистных работ скважину вновь подключают к газог.роводу и извлекают газ из сближенных пластов и выработанного пространства.После прохода забоем подготовительной выработки вертикальной скважины бурят следующую передовую скважину по направ 5 10 15 20 25 30 35 40 45 ленив к новой вертикальной скважине, и весь процесс повторяют.Пример, С дневной поверхности на угольный пласт...

Номер патента: 1432021

Опубликовано: 23.10.1988

Авторы: Ветров, Гречишкин, Осадчий, Швец

МПК: C03B 33/02

Метки: механо-термической, резки, стекла

...дляпоперечной или продольной резки закаленных или полузакаленных стеклоизделий получаемых непрерывной выработкой,Цель изобретения - повьппение качества поверхности разлома профилейиэ оптического стекла, полученных отливкой стекломассы на водоохлаждаемый 15формователь повьппение производиЭтельности.На чертеже изображена схема осуществления способа резки стекла.Механотермическая резка осуществляется на устройстве, состоящем изпитателя 1, под которым расположенводоохлаждаемый П-образный формователь 2, установленный на рольганге3, а также каретки 4, смонтированной 2на рольганге с возможностью ее перемещения поперек рольганга, с расположенным на ней резцом 5 и воздушнымсоплом б,30Жидкая струя стекломассы, истекающая из...
