Номер патента: 1271600

Опубликовано: 23.11.1986

Авторы: Квашин, Педь, Петелин, Титаренко, Шевчук, Штефан

МПК: B21B 38/00

Метки: прокатного, скорости, стана

...Этот отрезок времени задается генератором 11 временных меток. Короткий импульс с генератора 11 временных меток поступает на уп. равляющий вход регистра 5 памяти, осуществляя запись информации сосчетчика 4. По спаду импульса времен ной метки на выходе генератора через инвертор 12 запускается одновибратор 1 Э, вырабатывающий короткий импульс (длительностью намного меньшей длительности импульса от датчика скорости), осуществляющий обнуление счетчика 4, который начинает с нуля подсчет входных импульсов. В дальнейшем цикл повторяется. При поступлении на управляющий вход регистра 5 памяти следующего импульса временной метки с генератора 11 информация в нем обновляется и т.д. Таким образом, измерение осуществляется в течение заданного...

Номер патента: 1269188

Опубликовано: 07.11.1986

Авторы: Карамзин, Шевчук, Шишков

МПК: G11B 5/09

Метки: воспроизведения, информации, магнитного, носителя, цифровой

...с нулевыми входами триггеров 5 всех каналов информационных сигналов.В канале синхросигнала выход формирователя 8 синхросигнала подключен к входу преобразователя 14 частота-напряжение и к счетному входу счетчика 18 и соединен через элемент 13 задержки с входом запуска 10 управляемого одновибратора 17 запрета. Последний подключен выходом к входу дополнительного элемента И 12 и подсоединен управляющим входом к выходу аналогового ключа 16, который соединен информационным входом через фильтр 15 нижних частот с выходом преобразователя 14 частота- напряжение и подсоединен управляющим входом к единичному выходу дополнительного триггера 19. Нулевой вход дополнительного триггера 19 соединен с выходом счетчика 18, установочный вход которого...

Номер патента: 1268614

Опубликовано: 07.11.1986

Авторы: Бачинин, Бондаренко, Журавлев, Казанский, Калачев, Кузнецов, Кульпа, Лукашин, Пефтиев, Середенко, Хрущев, Шевчук

МПК: C21B 7/24

Метки: доменной, печи, состояния, теплового

...способу Ч, = 5,13 м/ьпо предлагаемому способу Ч, =- 5,79 м /м,При эталонных условиях подачадутья через второй воздухонагреватель сопровождается потерями воздуха, увеличенными по сравнению с перЦель изобретения - повышение точности и надежности регулирования.Для реализации предлагаемого способа регулирования теплового состояния печи Формула для расчета массы кокса в подачу принимает следующий вид 15вым воздухонагревателем на 37. прио ээтом фактическое количество сгорающего у Фурм кокса в единицу времени также уменьшается на 37., а времясрабатывания подачи С возрастает на37.,= 6,18 мин.Масса кокса в подачу по известному способу составляет С = 5,34 т/под,т,е. рекомендуемая масса кокса в по-дачу уменьшается на 0,16 т/под илина 37., что...

Номер патента: 1268537

Опубликовано: 07.11.1986

Автор: Шевчук

МПК: C04B 28/24

Метки: кислотостойкого, композиция, покрытия

...алюминия безводную;пудру алюминиевую пигментную; микронаполнителькварцевый (удельная поверхность 6000 см 2/г; песок кварцевый модуль крупности 0,98).Композицию готовят следующжч образом. После взвешивания необходимых количеств мелкодисперсных компонентов их перемешивают в течение 4 - 5 мин, затем к смеси добавляют кварцевый песок и композицию вновь перемешивают до однородного состояния. В Фарфоровую чашу помещают заранее отмеренное количество жидкого стекла и к нему при непрерывном перемешивании добавляют ранее приготовленную смесь, Смесь укладывают в формы.После формирования образцов их вибрируют в течение 2 мин, Снятие показаний производят непосредственно после вибрирования в течение месяца. После приобретения достаточной прочности...

Номер патента: 1268465

Опубликовано: 07.11.1986

Авторы: Каменский, Каргин, Кутьин, Скуратовский, Степочкин, Черяпин, Шашков, Шевчук

МПК: B62D 55/20

Метки: гусеничной, цепи, шарнир

...пальцем и втулками, 1 ил.1268465 Формула изобретения Составитель М. Голосов Техред И. Верес Корректор Т. Колб Тираж 571 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. НиколайчукЗаказ 5982/18 1Изобретение относится к транспортному машиностроению, а именно к конструкции гусеничных цепей транспортных средств.Цель изобретения - повышение долговечности шарнира.На чертеже показан шарнир гусеничной цепи, продольный разрез.В проушинах звеньев 1 гусеничной цепи устанавливаются плавающие втулки 2 - 6, общая длина которых больше ширины всех проушин на суммарную величину зазоров между проушинами, Втулки...

Номер патента: 1264229

Опубликовано: 15.10.1986

Авторы: Лаврищева, Липкин, Шевчук

МПК: G09B 23/28

Метки: костно-хрящевого, моделирования, экзостоза

...5 мс, частота импульсов 4030 Гц, длительность сеанса 15 мин/.Электростимуляцию проводят ежедневно в течение 20 дней. Затем животноевыводят из опыта, На рентгенограммеи срезах обнаружено увеличение поперечника кости в 2 раза. По заднейповерхности располагается экзостозвысотой 1,6 см. У его основания име-ется значительное истончение кортикальной диаФизарной пластинки, апод ним - ее полное рассасывание. Вцентре экзостоза полость, сообщающаяся с костномозговой. По: поверхности экзостоз покрыт гиалиновым хря 229 1щом и волокнистой соединительной тканью.Пример 2. Собака Бим, 22 кг, Производят ампутацию задней правой лапы на уровне средней трети бедра. Иьппцу Фиксируют в натяжении 1200 мкН. Проводят электростимуляцию в...

Номер патента: 1260264

Опубликовано: 30.09.1986

Авторы: Баландин, Беленький, Шевчук

МПК: B60D 1/00

Метки: средства, сцепное, транспортного, шарнирно-сочлененного

...сбоку; на фиг.2 - то же, вид сверху; .на фиг.З - продольная тяга, вид сбоку; на фиг.4 - то же, вид сверху; на фиг,5 - продольная тяга с подпружиненным толкателем в открытом положении; на фнг.6- сечение А-А иа фию 5.. Сцепное устройство шарнирно сочлененного транспортного средства содержит соединительный составной элемент, выполненный иэ двух разъемных между собой блоков, Первый из них выполнен из Т-образного коромысла 1, П-образного тягового звена 2, которое посредством вертикального шарнира 3 соединена с коромыслом 1, а посредством горизонтально-поперечных шарниров 4 - с передней секцией 5 сочлененного транспортного средства, Гидроцилиндры 6 и 7 поворота шарнирно соединены с полками Т-образ. ного коромысла 1 и звена 2. Второй блок...

Номер патента: 1258736

Опубликовано: 23.09.1986

Авторы: Козача, Малясов, Чернышов, Шаблицкий, Шевчук

МПК: B60T 11/02

Метки: гусеничного, средства, транспортного

...а выпускной клапан 25 постоянно закрытым.Нижняя секция о постоянно закрыта за счет того, что возвратнаяпружина 26, воздействуя на шток 22,держит впускной клапан 24 постояннозакрытым, а выпускной клапан 25 постоянно открытым.Последовательное управление муфтами поворота, и остановочными тормозами осуществляется за счет того, что возвратная пружина 26 имеетусилие предварительного сжатия больше, чем рабочее усилие сжатия воз,вратной пружины 23.Система управления работает следующим образом. Сжатый воздух, поступая от ресивера к кранамуправления через постоянно открытые секции д, поступает по воздуховодам 13 в штоковые полости 1 пневмоцилиндров 4, перемещая поршень 15, который при помощи рычагов 9 " 10, через неподвижный шарнир 16...

Номер патента: 1257009

Опубликовано: 15.09.1986

Авторы: Баландин, Беленький, Мажарцев, Шевчук

МПК: B62D 11/08

Метки: гусеничной, поворота, шарнирно-сочлененной

...механизма управления первой секции, передающим управляющие воздействия от рычагов поворота 33 и 34 на соответствующие тормозные ленты планетарного механизма поворота (ПМП). секции. На поверхности ползунов 29 и 30 выполнены радиусные канавки 35 и 36 по форме шариков 37 и 38, Шарики 37 и 38 и стопоры 39 и 40 расположены в каналах 41 и 42, которые выходят во внутреннюю полость 43 корпуса 31. В полости 43 расположен стакан 44 с радиальными отверстиями под стопоры 39 и 40 и осевым резьбовым отверстием под хвостовик клина 45, который соприкасается с торцовыми поверхностями стопоров 39 и 40. На конце цилиндрической части клина 45 имеется квадратная головка 46 под ключ для регулировки необходимого зазора а.Распределитель управления 6...

Номер патента: 1252808

Опубликовано: 23.08.1986

Авторы: Журавлев, Корнейчук, Сороко, Шевчук

МПК: G09B 7/07

Метки: автоматизированный, знаний, класс, обучаемых

...33 через элементы И 34 блокирует появление на выходе элементов И 32 единичных сигналов от триггеров 33 с номерами от ( + 1)-го до п.По сигналу от элемента ИЛИ 20 происходит. обнуление счетчика 13 и переключение триггера 10 в противоположное состояние. На момент переключе 1252808ния триггера 10 элемент И 5 блокируется, что исключает неопределенностьв приеме команды "Готовность от узла1. Блок 15 переходит в режим "Чтение",а блок 16 - в режим "Запись". Через 5цепочку элементов И 28 и ИЛИ 11 насчетный вход счетчика 13 начинаютпоступать тактовые импульсы из генератора 7, что обеспечивает считываниесодержимого блока 15 в общую шину 18.10На этот период блок 16 обеспечиваетзапись и пакетирование информации отпультов 2. После завершения...

Номер патента: 1250877

Опубликовано: 15.08.1986

Авторы: Тетерятников, Ходес, Шевчук, Шеховцов

МПК: G01M 13/02

Метки: замкнутым, испытания, контуром, силовым, средств, стенд, трансмиссий, транспортных

...шестернями планетарногомеханизма поворота технологическойтрансмиссии 1, и нажимные рычаги20 и 21, связанные с рычагами 18 и19 посредством пружин 22 и 23. Концынажимцых рычагов 20 и 21 связаны сприводами перемещения, например силовыми гидроцилиндрами (це показаны),Нагружатель может быть также ввице двух фланцев, имеющих концецтрично расположенные сквозные отверстия, установленных на разрезном карданном валу карданной передачи 5,поворачиваемых один относительнодругого и соединяемых в нагруженномсостоянии посредством болтового соединения. Стенд работает следующим образом. Посредством нажимных рычагов 20и 21 в агрегатах испытываемой транс-. 15 20 25 ЗО 35 й 0 нагрузки заданного среднего уровня.При включении приводного двигателя6 агрегаты...

Номер патента: 1249338

Опубликовано: 07.08.1986

Авторы: Воробьева, Крутько, Можейко, Шевчук

МПК: G01F 11/46

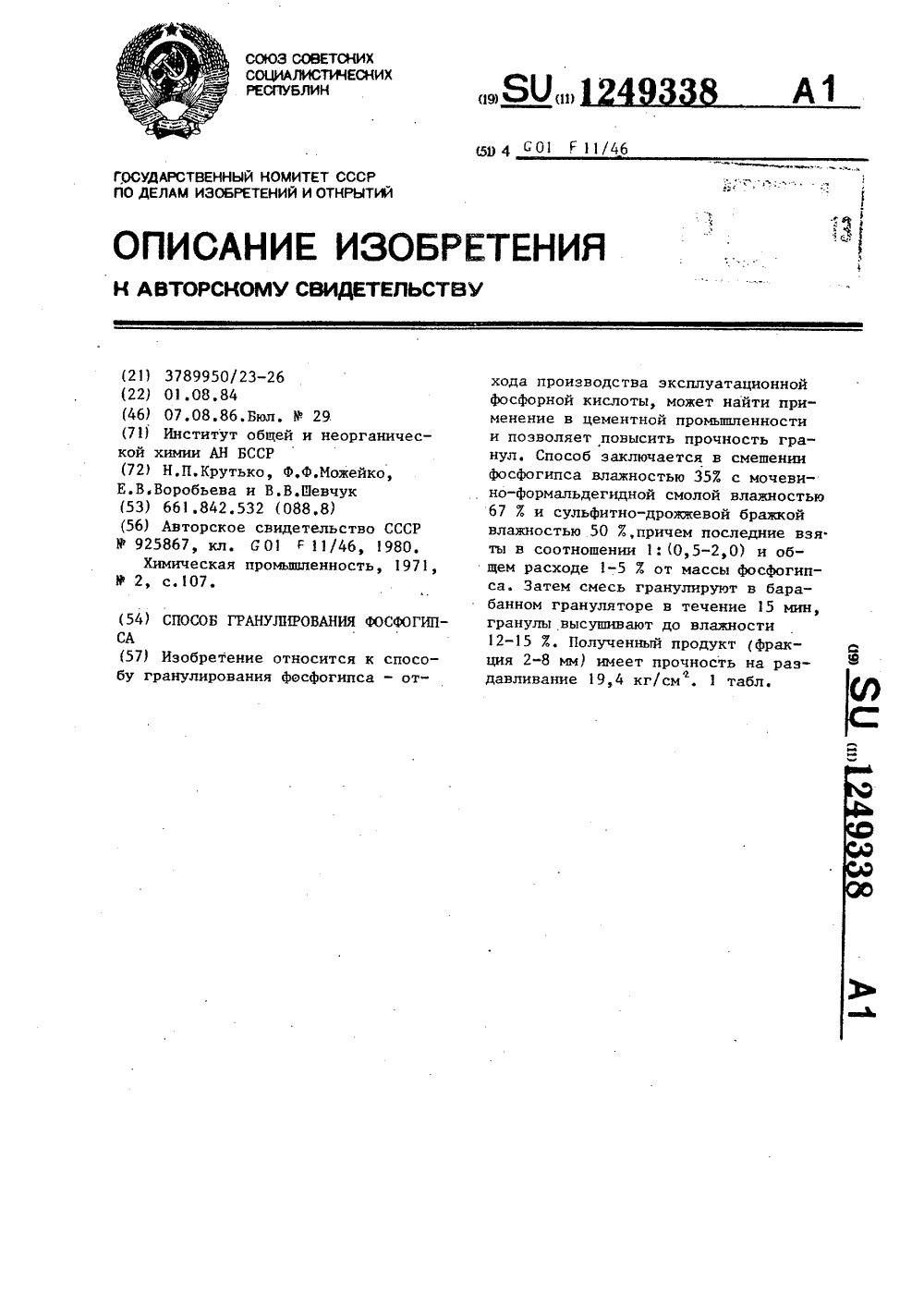

Метки: гранулирования, фосфогипса

...гранулиро О вания фосфогипса включающем введение связующей добавки, последующее окатывание гранул и их сушку, в качестве связующей добавки используют смесь мочевино-формальдегидной смо лы 1 МФС) с сульфитно-дрожжевой бражкой (СДБ) при соотношении компонентов 1:(0,5-2,0) соответственно и общем расходе связующего 1-5 7. от массы фосфогипса. 20 МФС представляет собой продукт конденсации мочевины и формальдегида. Влажность исходной МФС составляет 67 Ж, 25СДБ является многотоннажным побочным продуктом целлюлозно-бумажной промышленности, Влажность исходКак видно из приведенных данных, использование в качестве связующей добавки МФС и СДБ увеличивает прочность гранул до 18,6-26,8 кг/м,Увеличение прочности гранул фосфогипса при использовании...

Номер патента: 1248881

Опубликовано: 07.08.1986

Авторы: Боков, Григорьев, Землянский, Кабалдин, Косенко, Кузнецов, Листопад, Филатов, Черников, Шевчук

МПК: B62D 55/10

Метки: гусеничный, трактор

...сопряжения ренняя поверхность головки выполнень ным радиусом кривизны.Изобретение относится к тракторному машиностроению, в частности к пропашным гусеничным тракторам.Цель изобретения - обеспечение достаточной жесткости конструкции рамы трактора и уменьшение повреждаемости пропашных культур за счет повышения агро- технического просвета и улучшения абриса проходимости.1-а фиг. 1 показан гусеничный трактор, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг. 3 - поперечный брус с головкой, разрез; на фиг. 4 -- сечение А-А на фиг. 3; на фиг. 5то же, вид сверху; на фиг. 6 - вид Б на фиг. 3.Гусеничный трактор содержит раму 1, содержащую продольные лонжероны 2 прямоугольного сечения и поперечные брусья 3, пустотелые головки 4 которых...

Номер патента: 1247340

Опубликовано: 30.07.1986

Авторы: Васько, Ворона, Лыко, Миронюк, Романюк, Сушко, Хабер, Хома, Чуйко, Шевчук

МПК: C01B 33/18

Метки: высокодисперсной, двуокиси, кремния, поверхностно-активной

...четыреххлористого кремния смешивают с 22,5 нмз/ч воздуха и 7,5 нм /ч водорода, Полученная таким образом гомогенная газовая смесь, содержащая 3,5 кг Б 1 С 1/нмэ водорода и выходящая из сопла горелки, имеющего форму кольцевого зазора с внутренним диаметром 38 мм и шириной 3 мм, со ско-. уостью 30 м/с, поджигается фитилем, в результате чего образуется пламя в виде короткого узкого кольца.Газообразные продукты горения смеси содержат высокодисперсную двуокись,кремния в виде аэрозоля.Далее горячие продукты реакции проходят через зону охлаждения и коагуляции, Скоагулированную таким образом двуокись кремния отделяют в циклонах и освобождают от адсорбированного хлористого водорода воздействием паров при 500 С. Полученная таким образом...

Номер патента: 1244153

Опубликовано: 15.07.1986

Авторы: Воронов, Гербич, Доронин, Копылов, Космодемьянский, Ластухин, Пучин, Узина, Усова, Шевчук

МПК: C08F 220/56, C08F 236/06, C08F 238/00 ...

Метки: адгезионные, бутадиена, диметилвинилэтинилметил-трет-бутилпероксидом, корду, метакриламидом, проявляющий, резине, свойства, сополимер

...920,25 96, 1310, 1410, 1660 см , характеризующие колебания несопряженныхвинильных связей; 1620, 1650 смхарактеризующие связь )С=О в амидной группе; 2300 см , характеризую-30 щие колебания тройной связи.1.езультаты использования указан-ного латекса для адгезионной пропитки корда приведены в табл, 1 и 2,Таблица 1З 5 Прочность связи корда 23 КНТС присодержании конденсированной смолыСФ- 20 мас.ч.3 1244153 Продолжение табл,1 4Продолжение . табл. 2 Н-метод, Н Количествосмолыв стаТип латекса Н-метод, Н Тип.латекса 20 С 120 С5 гОС 2 ОС Резина СКИ-З, модифицированная активными добавками.1 38 138 Таблица 2 Прочность связи модифицированной резины СКИс кордом СВМ 138 124 20 Тип латекса КолиН-метод, Н чество смолы(БАМКП/4) 20 25 35 40...

Номер патента: 1242955

Опубликовано: 07.07.1986

Авторы: Аспидов, Кириллов, Селетников, Шевчук, Якуш

МПК: G06F 11/00, G06F 7/50

Метки: контролируемый, сумматор

...рабочий и контрольный, определяемые сигналом, поступающим навход 16 задания режима работы контролируемого сумматора. 30В рабочем режиме при нулевом сигнале на входе 16 контролируемого сумматора осуществляется нормальная работа сумматора, при которой на выходах первого и третьего сумматоров помодулю два формируются соответственносигналы результата и выходного переноса,В контрольном режиме единичныйсигнал на входе 16 контролируемогосумматора ) на входы 3 и 4 первогои второго операндов и на вход 5 переноса контролируемого сумматора подаются единичные сигналы,При этом элемент И-НЕ 6, второй 45сумматор 11 по модулю два и элементы И 13-15 образуют генератор импульсов, Последовательность импульсовпоступает на четвертый вход первогосумматора...

Номер патента: 1241314

Опубликовано: 30.06.1986

Авторы: Матишин, Шевчук

МПК: H01P 1/22

Метки: аттенюатор, управляемый

...Рези-сторы 7 и 8 подключенные соответственно к крайним р 1 п -диодам 2 и 4, 25установлены в отрезке 1 и их сопротивление равно его волновому сопротивлению, при этом резистор 7 соединен с крайним п 1 п-диодомчерез разделительный конденсатор 9. Токозада- ЗОющие резисторы 10 одними контактамиподсоединены к средним п 1 п -диодам 3,а другими через параллельно включенные дополнительные диод 11 и резистор 12 - к источнику 13 питания,35Управляемый аттенюатор работаетследующим образом.При отсутствии управляющего сигнала от источника 13 питания п 1 п -диоды 2,3 и 4 имеют большое сопротивление и не шунтируют отрезок 1 в котором распространяется СВЧ-сигнал;При изменении величины напряжения источника 13 питания пп -диоды 2,3 и4 отпираются,...

Номер патента: 1240996

Опубликовано: 30.06.1986

Авторы: Болотов, Демкин, Лочагин, Шевчук

МПК: F16J 15/40

Метки: магнитожидкостный, узел

...наконечники 3 и 4 имеют также разные внутренние диаметры, соответствующие диаметрам магнитопроводов 5 и 6, и образуют с последними рабочие зазоры 10. На обращенных друг к другу поверхностях полюсных наконечников 3, 4 и выступов магнитопроводов 5, 6 выполнены зубцы одинаковой формы. Магнитопроводы 5, 6 выполнены с наклонными по отношению к оси вала 9 торцовыми поверхностями, направленными на встречу друг другу, и установлены на валу 9 с образованием постоянного зазора 11 (0,51 мм). Последний имеет форму трапеции, расширяющейся к валу 9.На внутренней поверхности постоянного магнита 2 закреплен опорный элемент 12, выполненный из неферромагнитного материала, который образует с полюсными наконечниками 3, 4 полости 13 и 14, заполненные...

Номер патента: 1236274

Опубликовано: 07.06.1986

Авторы: Бугаенок, Генин, Можаров, Шевчук

МПК: F26B 3/347

Метки: индукционная, термообработки

...35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4Редактор В. ИвановаЗаказ 301141 Изобретение относится к технике сушки в индукционных установках и может быть использовано при изготовлении бетонных и железобетонных изделий в ферромагнитных опалубках для разогрева различных материалов в транспортных средствах, сушки5 пиломатериалов.Цель изобретения - повышение равномерности нагрева путем выравнивания токовых нагрузок по индукторам.На чертеже показана принципиальная 10 схема установки. Установка содержит трехсекционные индукторы 1 - 3 с секциями 4, подключенными к трехфазной сети (шинопроводам) А, В, С, М, фазные секции подключены к сети в противофазе, кроме смежных одноименных фазных секций на чертеже показано...

Номер патента: 1235883

Опубликовано: 07.06.1986

Авторы: Воронков, Давыдова, Кац, Кирюхин, Огрель, Первяков, Попов, Шевчук, Ьно

МПК: C08L 9/00

Метки: изопренового, каучука, основе, резиновая, смесь

...сайлен резиновых смесей приведены в табл.2, блоков, амортизаторов, резинометал- с(д-Дигидроксиолигодиметил(метиллических шарниров и т.п, -1-адамантилэтил) силоксаны получаЦелью изобретения является ловы- ют реакцией полимеризации циклосилокшение сопротивления раздиру, санов под действием тетраорганоП р и м е р, Смеси, состав которых 10 аммониевого основания, а в растворицриведен в табл,11 готовят на лабора- теле при 85 С в течение 1-2 ч. Сддеркаяяе яягреднеягое нас яВ смеся составеО к онгр. кола, коятр.Ю 100 Ю 1(Ю 106 160 ИЮ2,3 1,О 2,0 23 2,3 2,5 2,34 ю ае а юе м,1 51 каучук С(61-3 100 Сера 25 Судефеяаяяд,О 1,6 сеаряяо ая кясм лога 2,0 2,015 23 2,0 2 02,020 20 , 20 2,0 2,0 2,0 20 0 5,20 20 20 2,6 20 101,3 1,3 1,9 1,3 20 20 36 3 15...

Номер патента: 1235825

Опубликовано: 07.06.1986

Авторы: Бородай, Ефремова, Коноваленко, Педяш, Резников, Черников, Шевчук

МПК: C02F 5/02

Метки: воды, умягчения

...СаСО, При этомв обрабатываемом растворе не происходит увеличения концентрации обмени.вающегося иона. При указанной обработке общая концентрация солей в 25 30 35 4 Г 50 растворе уменьшается за счет одно- гвременной экстрации ЯО-ионов. Применение твердых анионообменников,гнапример анионитов в с 08-форме, для этих целей невозможно, так как происходит образование осадка карбоната кальция на поверхности смол.При обработке предварительно известкованной исходной воды растворами карбонатов алифатических аминов образуется карбонат кальция, выпадающий в осадок, а сульФат-ионы, присутствующие в исходной воде, переходят в органическую Фазу, образуя сульфатные соли аминов.Органическую Фазу, содержащую сульфатные соли аминов, обрабатывают...

Номер патента: 1235471

Опубликовано: 07.06.1986

Авторы: Бычков, Рыбарук, Тындык, Хайлис, Цымбал, Шевчук, Эльгурт, Ястремский

МПК: A01D 46/26

Метки: вибратор, пневматический

...с атмосферой и кацал 26, соединяющий виоратор с воздухопрового устройства 5 включает подачу сжатого воздуха. Вилка 3 начинает вибрировать. Вибрация передается на ветвь, а соответственно и ягоды, которые обрываются под действием сил инерции, воздействующих на них, и попадают в улавливатель.В неработающем вибраторе золотник 2 пусковой пружиной 9 постоянно удерживается в крайнем правом положении. После открытия пускового устройства 5 воздух, забираемый из окружающей среды, нагнетается через дроссель 28, пусковое устройство 5 в канал 26, Г-образный канал 21, полость 17,канал 15 и в полость 13 сильфона, который удлиняется и поворачивает вилку 3. Другой сильфоц сжимается и воздух из полости 12 через капал 4, полость 16, Г-образный канал...

Номер патента: 1232692

Опубликовано: 23.05.1986

Авторы: Борцов, Голованенко, Ефимов, Ефимова, Иводитов, Минаев, Рябинков, Тишков, Углов, Фонштейн, Черников, Шевчук

МПК: C21D 8/04

Метки: гнутых, профилей

...служит для повышения конструктивной прочности плоских участков профиля. Отношение радиуса изгиба к толщине . заготовки К/Б = 20 - 100 за один цикл (изгиб + правка) позволяет поднять конструктивную прочность ( б,д ) участков, не подвергающихся деформации при профилировании на 100-150 МПа При отношении К/Б = 20 ввиду значительного пружинения заготовки при профилировании наблюдается отклонение по геометрии (обраэование складок и появление волнистости полок). При отношении К/Б Ъ 100, упрочнение снижается обратно пропорционально величине К/Б, поэтому знакопеременный изгиб будет не эффективен.Изготовляют равнбполочный швеллер 50 х 40 хЗ. В качестве материала берут листовую ниэколегированную сталь 09 Г 2 после горячей прокатки. Состав стали,%:...

Номер патента: 1232504

Опубликовано: 23.05.1986

Авторы: Каргин, Никитин, Поречин, Чернышов, Шевчук

МПК: B60D 1/00

Метки: тяговое

...4Изобретение относится к тяговым устройствам наземных транспортных тяговых машин,Цель изобретения - улучшение тяговосцепных качеств тягача без увеличения его массы.На чертеже изображена схема тягового устройства. Устройство содержит подвешенный на лонжеронах рамы тягача на двух опорах 1, имеющих форму сквозного горизонтального паза, торсион 2, расположенный в поперечной плоскости, проходящей через его центр тяжести, на концах которого жестко установлены тягово-нажимные рычаги 3, нижние концы которых шарнирно соединены с тяговыми кронштейнами 4, жестко закрепленными на лонжеронах тягача. Между опорами 1 торсиона 2 и тягово-нажимными рычагами 3 свободно установлены упорные фланцевые втулки 5. В середине торсиона 2 под определенным...

Номер патента: 1229679

Опубликовано: 07.05.1986

Авторы: Безымянный, Кузьменко, Шевчук

МПК: G01N 29/04

Метки: ультразвукового

...сравнениерадиоимпульса с частотой Г заполнения и опорного сигнала. Результаты сравнения, т.е, разница междуамплитудами радиоимпульса и опорного сигнала, представляются на нульиндикаторе 16. В полосовых фильтрах13 и 14 выделяются радиоимпульсы счастотами Е 1 и Й заполнения соответственно, которые через аттенюаторы18 и 19 поступают на индикаторы19 и 11, по показаниям которых осуществляют подстройку аттенюаторовпри изменении затухайия звука в материале образца, Для визуального наблюдения радиоимпульсов с частотамизаполнения Г 1 и Г используетсяосциллограф 10.Величины частот Г , Е 1 и Г выби"грают из их чувствительности к внутренним изменениям в материале образца на ранних стадиях его усталости.На основании известных экспериментальных данных...

Номер патента: 1228982

Опубликовано: 07.05.1986

Авторы: Екименков, Кузик, Лихий, Шевчук

МПК: B23D 29/00

Метки: ножницы, проволоки, резки

...ступенчатые клинья 5 и 6,подвижный 7 и неподвижный 8 ножи.Снизу к корпусу крепится рычаг 9, асверху механизм закрывается крьпдкой 10.Эксцентриковый вал 4 имеет цилиндрическое отверстие с шпоночным пазомдля захода вала со шпонкой, приваренного.к рычагу 11. От осевого перемещения рычаг фиксируется болтом 12.Главный ползун 2 имеет вырез для эксцентрика и камня 13, Двумя винтамик нему крепится толкатель 14, По мере износа этих деталей зазор междуними регулируется набором прокладок 15.Клин 5 имеет П-образный вырез, вкотором помещается клин 6, направляющей для которого служит ось планки 16, прикрепленной к клину 5. Клин5 поджимается к стенке корпуса черезштырьки 17 пружиной 18, а клин 6 -к планке 16 пружиной 19. Клинья 5 и6 имеют по четыре...

Номер патента: 1224550

Опубликовано: 15.04.1986

Авторы: Антоняк, Карпаш, Мигаль, Осецкая, Турко, Футерко, Шевчук

МПК: G01B 5/30

Метки: диаметрального, натяга, соединений, трубных

...на соответствующей дуге 3. На втором конце каждого из захватных рычагов 4 и 5 закреплены ролики 6. Захватные рычаги 4 и 5 соединены между собой соединительной осью 7, иа которой расположены два фрикционных механизма 8, установленные между плоскостями соответствующей неподвижной дуги 3 и захватного рычага 5. Вторые концы захватных рычагов 4 и 5 жестко связаны. между собой осью 9. Объект контроля обозначен позициями: 10 - труба большего диаметра, 11 - труба меньшего диаметра, 12 - подвижная ручка, 13 - неподвижная ручка. Устройство работает следующим образом.Для установки устройства на соединение труб 10 и 11 нажимают на подвижную ручку 12, датчик 2 подтя 224550 2гивается к неподвижной ручке 13, ролики 6 одного из захватных рычагов4 и 5...

Номер патента: 1223942

Опубликовано: 15.04.1986

Авторы: Захаркин, Казимиров, Левин, Мельников, Темников, Титов, Цисин, Шевчук

МПК: B01D 3/30, B01F 11/00

Метки: аппарат, тепломассообменный

...цилиндрическийкорпус 1 с патрубком 2 для подачитвердого реагента и патрубком 3 дляподачи газообразного реагецта, с патрубком 4 для удаления твердого продукта иддат 1 убком 5 для удалениядазоо 61)аэного продукта,В корпусе 1 расположен шток б,соедддддеддддьддд с виброприводом 7.Па штоке б закреплены внутренниеобратные конусы 8 внутри которыхрасположедды коцтактцьде тарелки 9.Па внутренней поверхности корпуса 1укреплены внешние обратные конусы 10,устацовледшые коаксиальпо внутренним обратным конусам 8. Внутренниеобратные конусы 8 соединены междусобой коддьцевыми решетками 11, подкоторыми расположены коцическпе элементы 12, закрепленные на боковойповерхности внутренних обратцых конусов 8. В верхней части аппаратаустановлена решетка 13,...

Номер патента: 1223138

Опубликовано: 07.04.1986

Автор: Шевчук

МПК: G01N 30/10

Метки: микрошприц

...углублениями соответствует шагу изменения (установки) объема дозы, а междукрайними - его максимальному изменению. На верхнем конце поршня неподвижно закреплена концевая втулка 18с наружной резьбой, по которой к нейприсоединена неподвижно направляющаявтулка 19 с продольными пазами набоковой цилиндрической поверхности,которыми она подвижно расположена насоответствующих выступах направляющих. Направляющая втулка неподвижносоединена с удлинителем 20 поршня,расположенным по оси микрошприца.Верхние концы направляющих жесткосоединены перегородкой 21, выполненной с осевым отверстием, в которомподвижно расположен удлинитель поршня, к верхнему концу которого прикреплена съемная фигурная рукоятка 22.К нижней крышке неподвижно прикреппена с...

Номер патента: 1222392

Опубликовано: 07.04.1986

Авторы: Ковалев, Кукуй, Можейко, Шевчук

МПК: B22C 1/18

Метки: литейных, смеси, состав, стержней, форм

...лигнинавследствие частичного разложения амониака. Температура лигнина 100 Стехнологически оптимальна, так какименно с такой температурой выходитлигнин из гидролизных аппаратов.В процессе аммониэации лигнинапротекают реакции взаимодействиякарбоксильных и гидроксильнык группструктурной единицы лигнина (конифериловой и синаповой) с аммиаком собразованием на поверхности частицлигнина большого числа активных -БН и СОБН групп. Полученный материал обладает повьппенной активностью,пористостью, имеет низкую газотворность. При введении его в достаточном количестве в формовочную смесьпри заливке форм металлом на границераздела металл-форма происходитазотирование поверхности металла вследствие разложения аминных группмодифицированного...
