Способ гранулирования фосфогипса

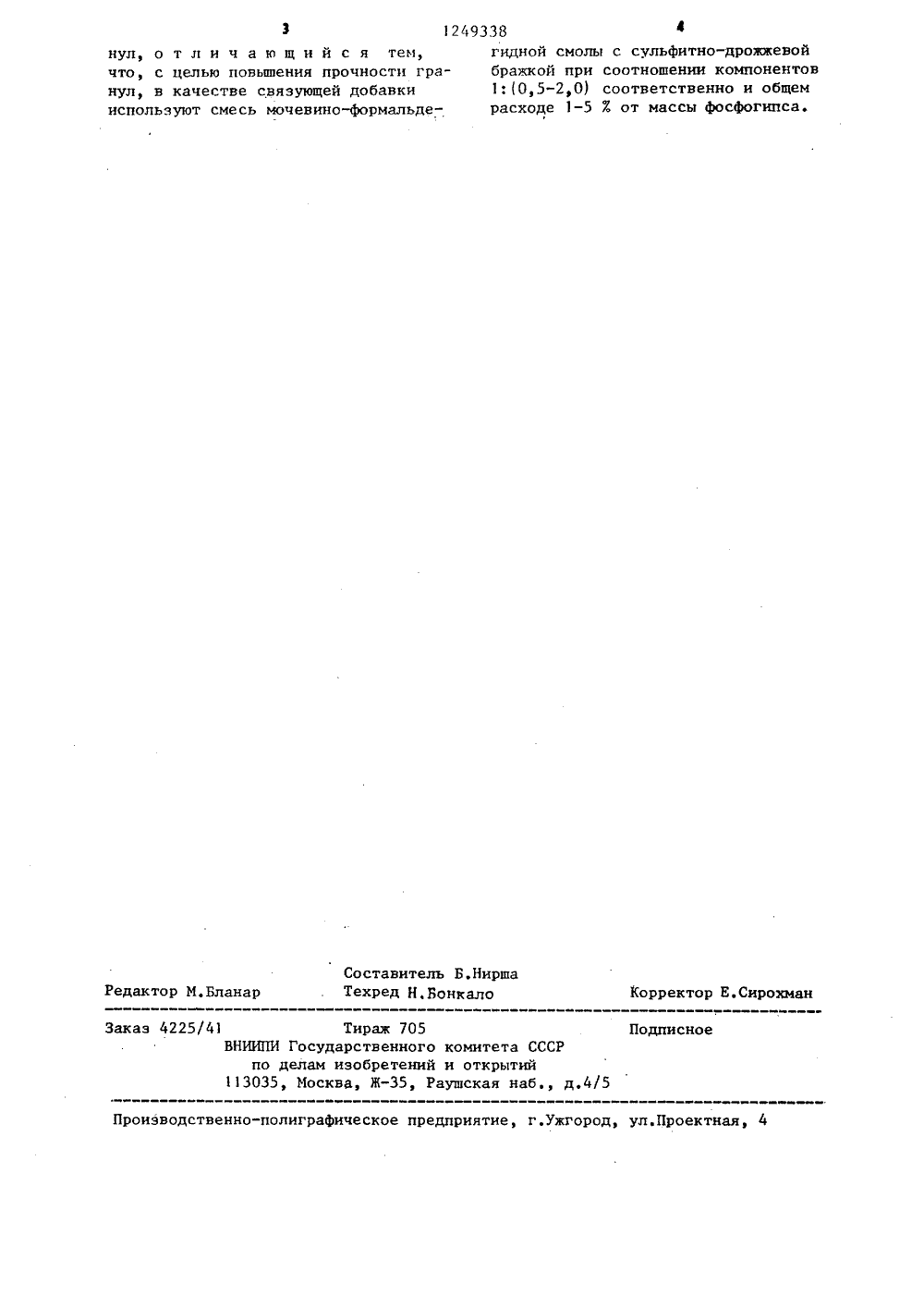

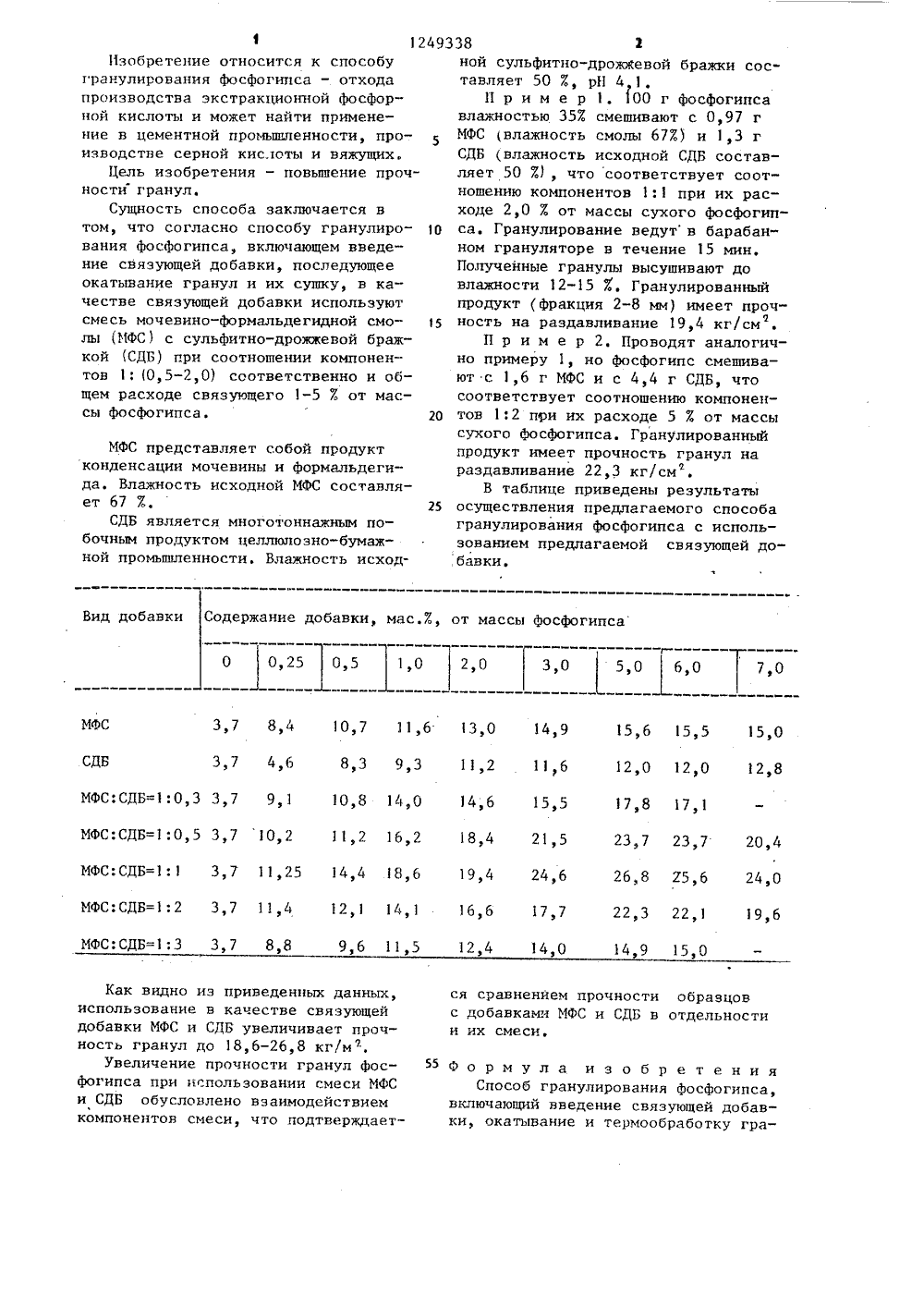

(54) СПОСОБ ГРСА (57) Изобретенбу гранулирова УЛИРОВАНИЯ йз ОТНОСИТСЯ К СПОСОя фосфогипса - отГРСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Институт общей и неорганической химии АН БССР(56) Авторское свидетельство СССР У 925867, кл. С 01 с 11/46, 980.Химическая промьппленность, 1971, У 2, с.107. хода производства эксплуатационнойфосфорной кислоты, может найти применение в цементной промьппленностии позволяет повысить прочность гранул. Способ заключается в смешениифосфогипса влажностью 357 с мочевино-формальдегидной смолой влажностью67 Ж и сульфитно-дрожжевой бражкойвлажностью 50 7.,причем последние взяты в соотношении 1:(0,5-2,0) и общем расходе 1-5 Х от массы фосфогипса. Затем смесь гранулируют в барабанном грануляторе в течение 15 мин,гранулы высушивают до влажности12-15 Я. Полученный продукт (фракция 2-8 мм) имеет прочность на радавливание 19,4 кг/см , 1 табл.Содержание добавки, мас.7, от массы фосфогипса Вид добавки 0 0,25 0,5 1,0 2,0 3,0 5,0 6,0 7,0 МФС 3,7 8,4 3,7 4,6 10,7 11,6 13,0 8,3 9,3 11,2 15,6 15,5 15,0 12,0 12,0 12,8 17,8 1,123,7 23,7 20,4 26,8 25,6 24,0 11 6 СДБ 10,8 14,0 14,6 МФС:СДБ=1:0,3 3,7 9,1 МФС:СДБ=1:0,5 3,7 10,2 11,2 16,2 18,4 21,5 МФС:СДБ=1:1 3,7 11,25 14,4 18,6 19,4 24,6 МФС:СДБ=1:2 3,7 11,4 МФС:СДБ=1:3 3,7 8,8 12,1 14,1 16,6 9,6 11,5 12,417,7 22,3 22,1 19,6 14,0 14,9 15,0 1 12493Изобретение относится к способу гранулирования фосфогипса - отхода производства экстракционной фосфорной кислоты и может найти применение в цементной промышленности, производстве серной кис.тоты и вяжущих.Цель изобретения - повышение прочности гранул,Сущность способа заключается в том, что согласно способу гранулиро О вания фосфогипса включающем введение связующей добавки, последующее окатывание гранул и их сушку, в качестве связующей добавки используют смесь мочевино-формальдегидной смо лы 1 МФС) с сульфитно-дрожжевой бражкой (СДБ) при соотношении компонентов 1:(0,5-2,0) соответственно и общем расходе связующего 1-5 7. от массы фосфогипса. 20 МФС представляет собой продукт конденсации мочевины и формальдегида. Влажность исходной МФС составляет 67 Ж, 25СДБ является многотоннажным побочным продуктом целлюлозно-бумажной промышленности, Влажность исходКак видно из приведенных данных, использование в качестве связующей добавки МФС и СДБ увеличивает прочность гранул до 18,6-26,8 кг/м,Увеличение прочности гранул фосфогипса при использовании смеси МФС и СДБ обусловлено взаимодействием компонентов смеси, что подтверждает 38 2ной сульфитно-дрожжевой бражки составляет 50 %, рН 4 1,П р и м е р 1, 100 г фосфогипса влажностью 357 смешивают с 0,97 г МФС влажность смолы 673) и 1,3 г СДБ (влажность исходной СДБ составляет 50 7), что соответствует соотношению компонентов 1:1 при их расходе 2,0 7 от массы сухого фосфогипса. Гранулирование ведут в барабанном грануляторе в течение 15 мин. Полученные гранулы высушивают до влажности 12-15 Й. Гранулированный продукт 1 фракция 2-8 мм) имеет прочность на раздавливание 19,4 кг/смП р и м е р 2. Проводят аналогично примеру 1, но фосфогипс смешивают с 1,6 г МФС и с 4,4 г СДБ, что соответствует соотношению компонентов 1:2 при их расходе 5 Е от массы сухого фосфогипса, Гранулированный продукт имеет прочность гранул на раздавливание 22,3 кг/смВ таблице приведены результаты осуществления предлагаемого способа гранулирования фосфогипса с использованием предлагаемой связующей добавки. ся сравнением прочности образцов с добавками МФС и СДБ в отдельности и их смеси. Ф о р м у л а изобретенияСпособ гранупирования фосфогипса, включающий введение связующей добавки, окатывание и термообработку гра1249338 4гндной смолы с сульфитно-дрожжевойбражкой при соотношении компонентов1:(0,5-2О) соответственно и общемрасходе 1-5 от массы фосфогипса. нул, о т л и ч а ю щ н й с я тем,что, с целью повышения прочности гранул, в качестве связующей добавкииспользуют смесь мочевино-формальдеСоставитель Б.Нирша Техред Н.БонкалоРедактор М.Бланар Корректор Е.Сирохман Заказ 4225/41 Тираж 705 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5
