Шабалин

Номер патента: 1320483

Опубликовано: 30.06.1987

Автор: Шабалин

МПК: F02M 17/00

Метки: внутреннего, двигателя, карбюратор, сгорания

...сопротивления при полностью открытой дроссельной заслонке и тем самым улучшению наполнения смесью цилиндров двигателя.Карбюратор с элементами для вихревой подготовки смеси работает следующим образом,При запуске двигателя разрежение, создаваемое его работой в коллекторе 15 двигателя, передается по каналу 5 в смесительную камеру 1. Поэтому в смесительную камеру 1 засасываются воздух (через диффузор 6) и топливо (через соответствующие распылители 9 в зависимости от расположения дроссельной заслонки 7, т, е, от режима нагрузки двигателя).На дроссельных режимах топливо поступает главным образом через распылители 9 холостой и переходной систем, а воздух поступает в смесительную камеру 1 в один поток и с большей степенью тангенциальности...

Номер патента: 1319997

Опубликовано: 30.06.1987

Авторы: Белкин, Воронов, Губин, Костава, Сиротина, Ходов, Цамалашвили, Шабалин

МПК: B21J 13/02

Метки: вкладыш, штамповки, штамповый

...едакт аказ 2557 11 ПодписноСССР Тираж ВНИИПИ Госуда по делам изо 113035, Москв твенно мит тении и открытииЖ, Раушская наб/5 роизводственно-полиграфическое предприятие, г.Ужгород, ул,П тна 131Изобретение относится к обработке металлов давлением и может быть использовано в машиностроении для изготовления корпусов трубопроводной арматуры.Целью изобретения является повышение производительности процесса путем облегчения удаления вкладыша из отштампованного патрубка изделия,На чертеже схематически изображен предлагаемый штамповый вкладыш.Штамп 1 имеет полость 2 под патрубок, в которой установлен вкладьпп, состоящий из корпуса 3, сердечника 4 и сменного концевого элемента 5.111 тамп работает следующим образом. Горячий металл, выдавленный в...

Номер патента: 1317284

Опубликовано: 15.06.1987

Авторы: Хоменко, Шабалин

МПК: G01F 11/04

Метки: быстрополимеризующихся, дозатор, жидкостей

...в вакуумную камеру 3. Поступлению жидкости способствует разность давления в камере 3 и атмосферного давления в емкости 1. По достижении заданного уровня жидкости в вакуумной камере 3 поплавковый механизм воздействует на датчик уровня 22, который отключает привод 4. Последний возвращается в исходное состояние и пережимает эластичную трубку 2, При этом подача дозируемой жидкости из емкости 1 прекращается, После этого включается привод 13, который спускает плиту 14 со штоками 12 и упругими поршнями 15, Упругие поршни 15 доходят до дна 6 вакуумной камеры 3 и начинают деформироваться, выдавливая при этом дозируемую жидкость, находящуюся в полости упругого стакана поршня 15, через отверстие 7. Дозируемая быстрополимеризующаяся жидкость...

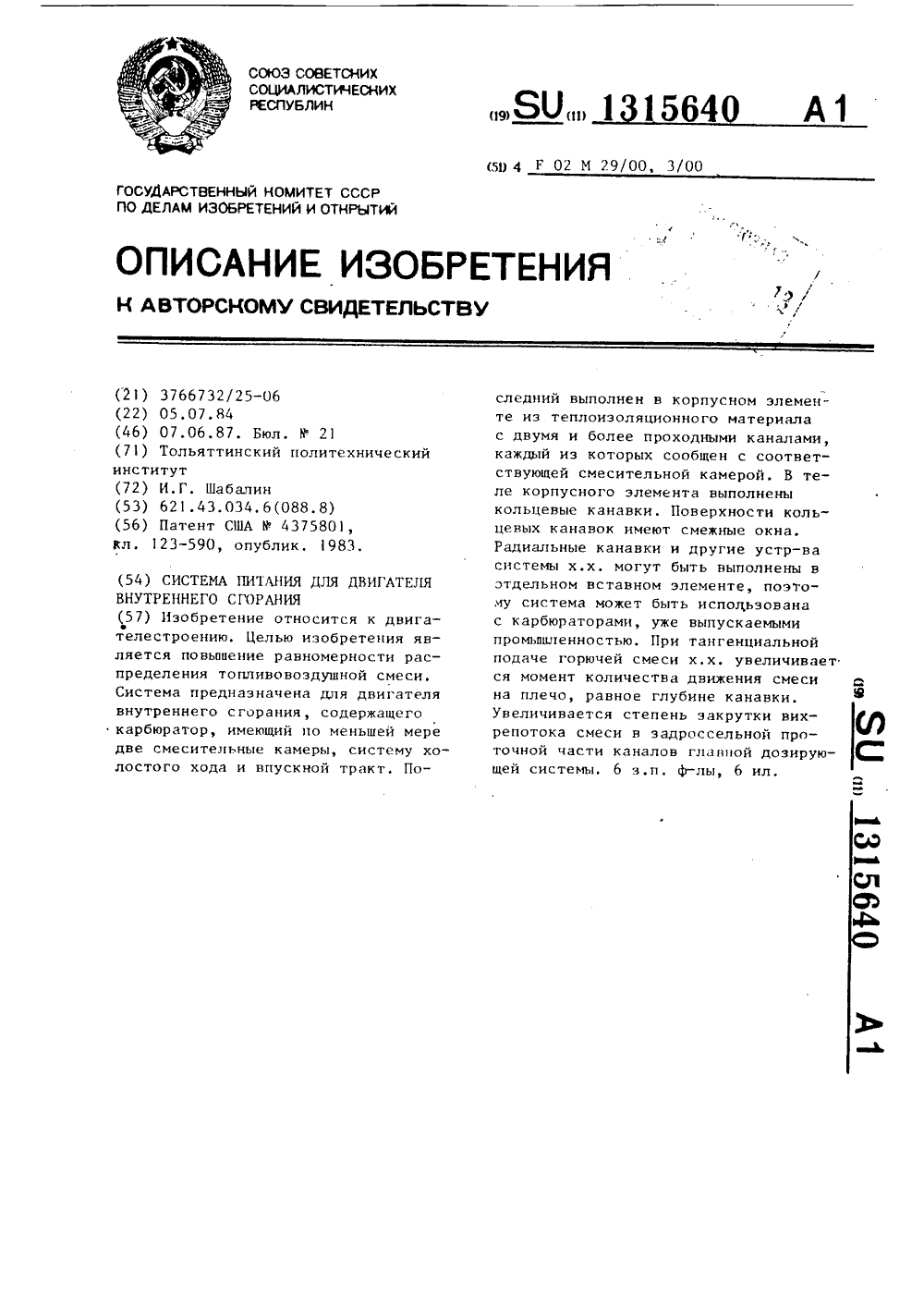

Номер патента: 1315640

Опубликовано: 07.06.1987

Автор: Шабалин

МПК: F02M 29/00, F02M 3/00

Метки: внутреннего, двигателя, питания, сгорания

...закручивается в вихревой поток и под действием центробежной силы удерживается в кольцевой канавке 12, обеспечивая дополнительное время на испарение тяжелых фракций топлива, причем под действием этих же центробежных сил, сохраняя момент количест ва движения, горючая смесь поступает из кольцевой канавки 12 через отверстие 14 в смежную кольцевую канавку 13, где создает вихревой поток в направлении, обратном потоку в 15 кольцевой канавке 12, но с рав - ным ему моментом количества движения. Перемещение горючей смеси между канавками 12 и 13 осуществляется по20 фигурной орбите в виде цифры 8, что обеспечивает равномерное распределение горючей смеси на холостом ходе, причем смесь имеет высокую гомогенность. При этом потоки смеси иэ обе- их...

Номер патента: 1315638

Опубликовано: 07.06.1987

Автор: Шабалин

МПК: F02M 17/00

Метки: карбюратор

...получает крутящий момент относительно центра смесительной камеры 2. В результате воздух и топливо закручиваются в вихрепоток в смесительной камере 2 и эффективно перемешиваются, превращаясь в качественную гомогенную горючую смесь.Благодаря взаимно противоположному исполнению каналов 10 и 11 для отвода смеси из камеры 2 и известному свойству закрученного потока - равномерно расширяться в двух противоположных направлениях вдоль оси вращения - горючая смесь отводится через каналы О и 11 (в равных долях по количеству и качеству) во впускные трубопроводы 17 и 18 впускного коллектора двигателя.1Во впускных трубопроводах 17 и 18 оба потока горючей смеси, сохраняя полученный крутящий момент, перемешиваются с отработавшими газами обратного...

Номер патента: 1315493

Опубликовано: 07.06.1987

Авторы: Панфилов, Тарасов, Шабалин

МПК: B22F 3/24, C21D 9/22, C23C 8/28 ...

Метки: быстрорежущих, инструмента, порошковых, сталей, термической

...Р 6 М 5 К 5-МП - 1170-1200 С в (зависимости от коноцентрации углерода в слое и количества карбидов) . Охлаждение с температуры закалки проводят в масле. Отпуск перед доводкой режущих граней 1 проводят при 300-340 С в течение Режим термической обработкиПосле химико-термической обработки испытывают на ударную вязкость, микротвердость и контактно-абразивный износ при обработке деталей из керамики БГП н АБН. 93 24 ч в печи СНОП, затем после снятия на алмазных кругах слоя внутреннего окисления путем заточки на глубину 0,1 мм проводят нитрооксидирование в печи ШВНЦ при 300-340 С в течение 2 ч в продуктах пиролиза триэтаноламина с 107, алюмината калия. Исходя из условий резания и условий износа пластмасс и керамики, количество аустенита в...

Номер патента: 1313926

Опубликовано: 30.05.1987

Автор: Шабалин

МПК: D06B 13/00

Метки: движущегося, жидкостной, текстильного

...образом.Через штуцер 2 ванна 1 заполняется рабочим составом, например жидкостью, при этом жидкостью заполняетсякамера 4 и канал 5, Уровень жидкостив ванне устанавливается с помощьюпереливного штуцера 3, регулируемогопо высоте. Текстильный материал 6с помощью транспортирующих роликов 7непрерывно движется по каналу 5. Отисточника вибрации колебание передается подвижной вставке 11 происходит периодическое изменение объемакамеры 4 и колебание рабочей жидкости.При уменьшении объема камеры 4рабочая жидкость устремляется черезпродольные отверстия 10 в стенкахжелоба 8 и 9 в канал 5, где движетсятекстильный материал 6, Под действи 13926ем поперечных потоков жидкости, направленных на текстильный материал,происходит его расчленение по всейдлине...

Номер патента: 1310517

Опубликовано: 15.05.1987

Авторы: Гринберг, Каторгин, Никитин, Овсиенко, Смирнов, Хорев, Шабалин

МПК: E21B 21/07

Метки: бурении, продувкой, пыли, скважин, улавливания

...воздушныйпоток закручивается и постепенно поспирали опускается в нижнюю коническую часть циклонов 1 и 2, откуда через отводящие трубопроводы 4, общийтрубопровод 6 и вентилятор 7 выводится в атмосФеру,При спиралеобразном с постоянно(по мере сужения конической части оболочек 9 и 10) увеличивающейся скоростью движения потока на содержащиеся в нем частицы пили действуютцентробежные силы, заставляющие перемещаться пыть внутри живого сеченияпотока к его лериФерийной части, (кметаллической оболочке), Однако, вотличие от Флуктуаций, эФФективностьвоздействия центробежных сил на частицы пили прямо пропорциональна ихмассе, т,е., чем крупнее частица,тем быстрее она приблизится к внутренней поверхности металлической обо 3 13 05 лочки и, продолжая...

Номер патента: 1310268

Опубликовано: 15.05.1987

Авторы: Крючков, Потапов, Цымбал, Шабалин

МПК: B61D 17/00

Метки: кузов, полувагона

...2 - то же, вид с торца; на фиг, 3 - разрез А - А на фиг, 2,Кузов полувагона содержит боковые 1 и торцовые 2 стены, раму 3 с хребтовой 4 и лобовой балками 5. Лобовая балка 5 открытого профиля содержит верхнюю полку 6 с отбортовкой а и вертикальную полку 7, образующую Г-образную форму поперечного сечения этой балки. Вертикальная полка 6 закрывает хребтовую балку 7 и жестко закреплена на раме. Вертикальная полка 7 снабжена горизонтальными Г-образными ребрами 8 и вертикальными килевидными пластинами 9, образующими совместно с полками жесткий брус и основания для установки и жесткого закрепления стоек 10 торцовой стены. Горизонтальные ребра 8 размещены симметрично на вертикальной полке, обеспечивают жесткость от продольных нагрузок,...

Номер патента: 1307056

Опубликовано: 30.04.1987

Авторы: Кю, Черемных, Чернов, Шабалин, Шепелев

МПК: E21C 37/00

Метки: зародышевых, прорезания, скважине, щелей

...посредством установленного в верхней части корпуса пружинного центратора 2.Устройству с поверхности сообщается вращательное движение и через буровой став в отверстия для промывки подают жидкость иод давлением. При вращении устройства корпус стремится одновременно повернуть рабочий орган 8 на поворотной оси 7 посредством пальца 10 и вовлечь муфту 3 в совместное вращение. Муфта прижата к элементу 5 и скользит по нему. Момент трения частично препятствует совместному вращению муфты и корпуса, при этом обеспечивается относительное перемещение корпуса и муфты, т.е. поворот рабочего органа за счет скольжения по пазу 9 пальца 10, а усилие прижатия рабочего органа к стенке скважины определяется возникающим моментом между муфтои и...

Номер патента: 1306888

Опубликовано: 30.04.1987

Авторы: Макаревич, Уфимцев, Шабалин

МПК: B66C 1/36

Метки: чокер

...предприятие, г. Ужгород,роектна Изобретение относится к грузозахватным устройствам и может быть использовано, в частности, на трелевке леса.Целью изобретения является упрощение конструкции.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 вид А на фиг, 1; на фиг. 3 - крюк; на фиг. 4 - фигурная скоба. 10Чокер содержит несущий элемент 1 с укрепленным на одном его конце кольцом 2 и крюк 3. К другому концу несущего элемента 1 прикреплена скоба 4 со смещенной точкой подвеса с ветвями 5 и наклонной в противоположную сторону точки подвеса скобы осью 6, жестко закрепленной между ветвями 5, Крюк 3 установлен между ветвями 5 скобы 4 на оси 6 с возможностью перемещения вдоль нее посредством выполненного в...

Номер патента: 1303429

Опубликовано: 15.04.1987

Автор: Шабалин

МПК: B29D 30/06

Метки: пневматических, покрышек, прокола, шин

...1 к покрьппке 5, Подвюкное несущее срецство выполнено в виде набора замкнутых цеп 25 ных транспортеров 6, звездочки 7 которых установлены на подающем средстве . Прокалывающие элементы смонтированы на цепных транспортерах 6 посредством кронштейнов 8 с опорными поверхностями, превышающими длину звеЮ на цепи, Под рабочими ветвями цепного транспортера смонтированы опорные пластины 9 шириной, равной ширине ролика пепи,Подающее средство 1 представляет 35 собой шарнирно смонтированную посредством шарнира 10 на основании 11 опоруу шарнирно связанную с приводом 4. Устройство работает следующим образом,При сборке каркаса покрышки, а так же после прикатки протектора включается привод 4, который посред 45 ством подающего средства 1 прижимает...

Номер патента: 1298537

Опубликовано: 23.03.1987

Авторы: Кю, Черемных, Чернов, Шабалин, Шепелев

МПК: G01B 13/12

Метки: образце, размеров, трещины

...в трещине.П р и м е р. В качестве моделигорной породы принят полиметилметакрилат, поскольку его прочность нгразрыв превышает диапазон измененияэтой характеристики у реальных горных пород, Контроль размеров трещиныосуществляют на образце размером 40625 х 595 х 110. С целью визуальногоконтроля за процессом развития треощины образец полируют и на его торецнаносят измерительную сетку, состоящую иэ ряда концентрических окружностей и радиальных линий, Развитиетрещины фиксируют с помощью фоторегистратора,В центре одного из оснований образца просверливают отверстие, через 50которое специальным резцом внутри образца прорезают зародьппевую щель диаметром 30 мм, служащую концентратором напряжения. В отверстии нарезают ВНИИПИ Заказ 876/41...

Номер патента: 1296736

Опубликовано: 15.03.1987

Автор: Шабалин

МПК: F02M 17/00

Метки: внутреннего, двигателя, карбюратор, сгорания

...дроссельная заслонка 9 находится в прикрытом по р ложении (46 йг. 1), поток воздуха, по- . Ступасщий по входному патрубку 11 и проходйций;через днффузор 8, огибаетдроссельную заслонку 9 и тангенциаль,ио к цилиндрической смесительной камере 1 нанравляетсч в последнюю. При этом из распылителей б в поток посту.пает топливо, а образовавшаяся топливно-воздушная смесь вследствие еетангенциального направления в смесвтельную камеру 1 образует в последней вихревой поток, в связи с чем обеспечивается эффективное перемешивание топлива и воздуха, образуя гомогенную горючую смесь, которая отводится из смесительной камеры 1 по продольному выходному каналу 5 во впускной трубопровод 13 и далее в цилиндры двигателя. Причем вихревое движение потока...

Номер патента: 1296479

Опубликовано: 15.03.1987

Авторы: Шабалин, Швачко

МПК: B65B 43/30

Метки: горловины, мешка, раскрывания

...найти применение в пищевой, легкой и других отраслях промышленности.Цель изобретения - повышение надежности раскрывания горловины тканевого мешка.Смачивание поверхности тканевого мешка в месте его контакта с вакуумным захватом жидкостью позволяет уменьшить проницаемость стенок мешка и обеспечить 10 надежное прилегание стенок мешка к вакуумным захватам.Способ осуществляется следующим образом.В магазин укладывают партию мешков в количестве 50 шт. Перед началом раскры 15 вания горловины мешка вакуумным захватом с помощью губки место контакта захвата смачивают с целью закрыть поры мешка и уменьшить воздухопроницаемость наружной стенки мешка.20В процессе эксперимента на место контакта вакуумного захвата размером ЗХ 29 см наносилось...

Номер патента: 1294409

Опубликовано: 07.03.1987

Авторы: Белкин, Кирсанов, Кондратенко, Костава, Унанян, Цамалашвили, Шабалин

МПК: B21C 23/12

Метки: криволинейной, осью

...заготовки 2, со скоростью Чл.Для этого заготовки 2 помещают в контейнер 4 с подвижной матрицей 5, рабочее очко которой установлено со смешением 20 относительно оси контейнера 4 и пуансона 6.В процессе деформирования матрицу 5 перемещают со скоростью Чл Перемещение матрицы 5 (нижней границы 3 очага деформации) может осуществляться как по прямолинейной траектории с получением Ь-образного изделия, так и по криволинейной, например по окружности, с получением изделия типа спирали, диаметр которой определяется эксцентриситетом расположения оси отверстия матрицы при постоянной скорости истечения материала из очага деформации,Перемещать нижнюю границу очага деформации целесообразно со скоростью 0,05.0,15 скорости перемещения верхнего торца...

Номер патента: 1294350

Опубликовано: 07.03.1987

Авторы: Мозолевская, Сергеев, Шабалин

МПК: A62C 3/04

Метки: огнепреградитель

...огнепреградитель, общий вид.Огнепреградитель содержит корпус1 с входным 2 и выходным 3 патрубкамидля прохода газа. Во входной частиогнепреградителя размещена огнепреграждающая насадка 4.На пути движения газа установлена15перегородка 5 со средством для подачиогнегасящей жидкости на огнепреграждающий насадок, содержащее емкости спламягасящей жидкостью б. Каждая иземкостей внизу заканчивается усеченным коническим перфорированным насадком 7, в меньшем основании которогоразмещен запорный шарик 8, имеющийжесткую связь 9 с перепускным клапаном 10,Огнепреградитель работает следующим образом,Горючая газовая смесь проходит через входной патрубок 2, огнепрегражЗОдающую насадку 4, через кольцевой канал, образованный седлом 11 и штоком .12...

Номер патента: 1293480

Опубликовано: 28.02.1987

Авторы: Болотов, Кю, Чернов, Шабалин

МПК: G01B 7/32

Метки: горных, образцах, пород, размеров, трещин

...электромагнитных колебаний.При образовании трещины в образце 1 горных пород сверлят отверстие 2 в забойной части которого специальным устройством прорезают зародышевую щель 3. В отверстии 2 устанавливают и закрепляют с помощью клеящего15 вещества устройство, состоящее из корпуса 4 в виде трубы, на торце которой укреплен стакан 5, имеющий: центральное отверстие с резьбой, ку 20 да ввинчен винт б,с рукояткой 7. Винт 6 через шарик 8 взаимодействует с,поршнем, состоящим из эластичного цилиндра 9 с металлической прокладкой 10. Внутреннюю полость устройства и зародышевую щельзаполняют ,электропроводящей жидкостью. Вращением рукоятки 7 поршень перемещают либо к забою отверстия, что приводит к повышешпо давления жидкости до значения,...

Номер патента: 1291755

Опубликовано: 23.02.1987

Авторы: Волчков, Ермоленко, Мурин, Осипов, Сивчиков, Шабалин

МПК: F16D 33/18

Метки: гидромуфта, предохранительная

...турбинного колеса3 и крышкой 8. Манжетные уплотнения10 предотвращают утечку сплава 6.Турбинное колесо 3 и крышка 8 присрабатывании тепловой защиты (расплавлении легкоплавкого сплава 6) вращаются относительно ведомого вала 4муфты, опираясь на подшипники 12 качения. Легкоплавкий сплав 6 имеетрезервную емкость 15. Дисковый элемент 9 выполнен заодно с валом 4. Накорпусе муфты выполнены ребра охлаждения, Отверстия 14, выполненные наступице турбинного колеса 3, предназначены для перепускания рабочей жидкости из рабочей полости во вспомогательную.Муфта (фиг. 1) работает следующим образом.После разгона ведомого вала 4гидромуфты до величины, соответствующей расчетному значению скольжения(обычно 3-57), температура рабочейжидкости начинает...

Номер патента: 1287782

Опубликовано: 07.02.1987

Авторы: Борух, Зыков, Шабалин

МПК: A01G 23/00

Метки: лесосеки, разработки

...изобретения - повышение производительности лесозаготовительных машин,5На фиг,показана схема работы лесозаготовительных машин при разработке лесосеки.Валочно-пакетирующая машина 1 укладывает срезанные деревья в пачки под уг лом к трелевочному волокну при ходе от лесовозного уса 2 в сторону - назад от себя, а при ходе к лесовозному усу 2 в сторону - вперед от себя параллельно ранее уложенным пачкам, Передвижная сучкорезная машина 3 ведет очистку деревьев от сучьев и вершин, перемещаясь по волокам пасек от пачки к пачке, Трелевку хлыстов в полупогруженном положении ведут трелевочным трактором 4 за вершины.2 ОСпособ осуществляется следующим образом.Валочно-пакетирующая машина 1 начинает разработку пасек, двигаясь от уса 2 и...

Номер патента: 1286867

Опубликовано: 30.01.1987

Автор: Шабалин

МПК: F17B 1/24

Метки: газгольдер, сухой

...Гаэ начинает 35поступать в нижнюю часть корпуса 3,которая изолирована от остальной части корпуса герметичной гибкой секцией 4. При подъеме емкости высокогодавления оболочка секции распрямляет 40ся, создавая полость для хранениягаза. При подъеме и опускании емкостьвысокого давления должна сохранятьгоризонтальные положения, для чегопредусматривается выравнивающее устройство 5, По мере подачи газа емкость высокого давления начинает подниматься и при достижении верхнегорабочего положения задвижку 12 эакры 7 2вают и открывают быстродействующий секторный затвор 10 и емкость высокого давления начинает опускаться вниз, а гаэ по трубопроводу 9 начинает поступать к потребителю. Затем открываются задвижки 13 и 11 (закрыта 12) и газ из емкости...

Номер патента: 1284485

Опубликовано: 23.01.1987

Авторы: Гулий, Костродымов, Мейта, Попов, Шабалин

МПК: A22C 29/04

Метки: морепродуктов, разделывания

...через колосниковую решетку.При давлении струи рабочего агента меньше 392,3 кПа в предлагаемойкамере отделения (водоструйном насосе) процесс отторжения измельченныхвнутренностей от кусочков продуктапроисходит некачественно, так какбиологическая связь частей внутренностей с.мышечной тканью нарушаетсянеполностью из-за недостаточной силы воздействия напора струи рабочегоагента, а именно не возникает достаточной разности скоростей движениякусочка и внутренностей, позволяющейосуществить разрыв их биологическойсвязи. В данном случае происходитлишь процесс омывания кусочков водой,приводящий к смыву с внутренней поверхности измельченных морепродуктов песчаных включений и внутренностей, не закрепленных на них,При увеличении давления...

Номер патента: 1283740

Опубликовано: 15.01.1987

Авторы: Червяков, Шабалин

МПК: G06F 3/02

Метки: ввода, информации

...выдачу информации на выходблок 8. При этом на адресные входыпервой группы блока 8 памяти поступают сигналы.с мультиплексора 4, наадресные входы второй группы блока8 - сигналы вертикальных шин матрицы 6,При отсутствии однозначности между сигналами с вертикальных шин матрицы 6 при первом и втором опросах 10код с блока 8 памяти не выдается,П р и м е р. Когда нажата клавиша, имеющая адрес 0010, т.е. опросданной клавиши производится в третьем и тринадцатом тактах.В третьем такте на счетчике 2устанавливается код А = 0010 (сиг 3нал 13), при этомсигнал 12 имеетвысокий уровень, который определяет 20режим "запись" для блока 7 оперативной памяти и разрешает передачу данного кода на выход мультиплексора 4(сигнал 14). При поступлении кодана вход...

Номер патента: 1271781

Опубликовано: 23.11.1986

Авторы: Дубасов, Сокикас, Шабалин

МПК: B61B 12/12

Метки: каретка, трелевочная

...приводных рычагов 5 вместе с гибкой подвеской 7 относительно оси 6 больше момента силы тяжести челюстей захвата 4, то происходит размыкание челюстей захвата 4. В таком положечии трелевочную каретку подают несущей веткой тигово-несущего каната 2 в лесосеку. При этом одна из бобышек 3 упирается в ходовую тележку 1 и перемещает ее. На лесосеке трелевочную каретку опускают на лежащее дерево раскрытыми челюстями захвата 4, при этом ходовая тележка 1 сближается с осью 6, в этот момент рычажно-шарнирный механизм 8 складываетси и подпружиненный толкатель 10 поворачивает храповое колесо 11717812на некоторьп угол, Вместе с храповым ,колесом 11 поворачивается и упор 12, выходя из зоны перемещения зацепа 9,5 О 15 2 О 25 30 35 40 45 50 55 После...

Номер патента: 1271708

Опубликовано: 23.11.1986

Авторы: Пивчик, Шабалин

МПК: B23Q 3/15

Метки: блоков, магнитных

...между собой постоянных магнитов 1 и стальных магнитопроводов 2. Перед укладкой магнитов 1 в блоки производится их предварительное намагничивание. После этого осуществляется отбор постоянных магнитов по группам с идентичными эксплуатационными характеристиками, а именно по величине остаточной магнитной индукции с разницей в диапазоне 5-103. Затем производят установку одного из магнитопроводов 2 по его направляющим 3, после чего на его поверхность укладывается ряд постоянных магнитов 1 таким образом, что их оазноименные полюса чередуются. После этого на ряд постоянных магйитов укладывается второй магнитопроводи т.д. 08 2При этом происходит замыкание магнитных силовых линий по цепи; стальной магнитопровод - постоянный магнит -...

Номер патента: 1270413

Опубликовано: 15.11.1986

Автор: Шабалин

МПК: F04B 25/00, F04B 31/00

Метки: компрессор, свободнопоршневой

...в нем приводной вал 2, соединенный с элект родвигателем не показан), цилиндр 3, снабженный клапанами 4-7 и полуосями 8 и 9, сочлененными с кривошипами 10 и 11, один из которых закреплен на приводном валу 2, и свободно установленный в цилиндре .3 поршень 12 с уплотнением 13, Комп-: рессор снабжен вторым цилиндром 14, расположенным оппоэитно первому относительно приводного вала 2, полу" оси 8 9 и 15, 16 цилиндров 3 и 14 закрейлены на их боковых поверхно-. стях и сочленены с кривошипами 10, 11 и 1.7, 18 при помощи подшипников 19 и 20, другой кривошип 11 также закреплен на приводном валу 2, а. корпус 1 и одна из полуосей 8 и 15 каждого цилиндра снабжены жестко закрепленными на них соответственно центральным зубчатым колесом 21,...

Номер патента: 1270161

Опубликовано: 15.11.1986

Авторы: Валиуллин, Гелета, Козлов, Кравченко, Лобойко, Стригунов, Третьяк, Шабалин, Щепачев

МПК: C09C 1/02

Метки: наполнителя

...повышение белизны наполнителя на основе сульфата кальция из шлама экстракционной фосфорной кислоты при предотвращении спекания его в процессе термообработки,Способ осуществляют следующим образом.Шлам производства экстракционной Фосфорной кислоты, содержащий 4,0 кг Фосфогипса с влажностью 43,5%, помещают в шамотовый капсель и при перемешивании вводят 80 г 2% от массы) шлама порошка гидроксида алюминия марки ГД, Полученную смесь обжигают в печи сопротивления, постепенно повышая температуру и выдерживая 1,5 ч при 700-750 С. Затем обожженный фосфогипс в виде комочков, рассыпающихся от легкого нажатия, разминают пестиком до порошка, полностью проходящего через сито с размером отверстий 1 мм, измельчают в трехкамерной штифтовой мельнице и...

Номер патента: 1266992

Опубликовано: 30.10.1986

Авторы: Антипов, Бурнштейн, Гапанович, Дмитрак, Клорикьян, Конради, Лев, Розин, Шабалин

МПК: E21D 11/10

Метки: выработках, горных, набрызг-бетона

...расстояние между осью горизонтальной прорези 13 и центром пальца 10,а. - расстояние между основной7 и дополнительной 8 радиальными тягами;- расстояние между центрамишарнира 5 и пальца 12;о - длина основной радиальнойтяги 7,Это соотношение получено экспериментальным путем.Устройство работает следующим образом,При помощи привода 2 поворота игидроцилиндра 16 привода первого шарнирного четырехзвенника сопло 4 подводится на определенное расстояниек стенке выработки, Это расстояниевыбирается в зависимости от принятойтехнологии. При подаче материала потрубопроводу 17 к соплу включают гидроцилиндр 18 второго шарнирного четырехэвенника. Путем реверса в работегидроцилиндра 18 получают размах туда и обратно основной радиальной тяги 7, при ртом...

Номер патента: 1263823

Опубликовано: 15.10.1986

Авторы: Багаутинов, Баженов, Калыгин, Шабалин

МПК: E21B 45/00

Метки: бурильной, защиты, колонны, обрывов, скручиваний

...О запишем+2 п+ы Ч=д 1 с Ц 2 М (1+) (1-(у)фе) (ь) .7(1-Оу) +25 (1-Оу)+5 где И=+1 и И=-1 соответственно для "прямого" и "обратного" следования Лаз статора, при О =0 двигатель отключен от сети.Обозначим х=Ч"/сс, Т и запишем сис- тему 7.5, (1+1) (1-Иу)д- = к (1-Иу) +25 (1-Оу+5 26387.3 42 п, о 3. с, оу-х г (10)М МК 1 П кяИз уравнений (9) и (10) следует,что для двигателя управляющими пара 5метрами являются параметры О и МкПричем 0 с М, с 1 характеризует величину напряжения, приложенного кдвигателю, а О определяет порядокследования фаз статора и направление передачи энергии от упругогоэлемента к валу двигателя.В математической трактовке задача об оптимальном быстродействииавтоматической системы состоит вбыстрейшем попадании точки,...

Номер патента: 1261899

Опубликовано: 07.10.1986

Авторы: Берестовой, Данилов, Линник, Шабалин, Шатунова, Шкутов

МПК: B67D 5/00

Метки: выемку, днище, железнодорожной, имеющей, прибор, сливной, цистерны

...открытий 113035, Москва, Ж, Раушская наб., д, 4/5аз 5275 исное Прои твенно-полиграфическое предприятие, г. Ужгород, ул, Проектная 11261Изобретение относится к железнодорожному транспорту и может быть использовано для слива жидкостей из железнодорожных цистерн,Цель изобретения - возможностьполного слива за счет удаления остатков из отстойных эон цистерны,Спивной патрубок смещен относительно выемки в дне цистерны, выполненколенообразным и снабжен сифонной 10трубкой, один конец которой шарнирноукреплен в сливном патрубке, а другойсоединен с клапаном посредством тягидля обеспечения входа в выемку,На фиг.1 изображен предлагаемый 5прибор, общий вид, на фиг.2 - узел 1на фиг.1, на фиг.3 - то же, в рабочемположении.Сливной прибор состоит из...
