Номер патента: 1533703

Опубликовано: 07.01.1990

Авторы: Мозолевская, Шабалин

МПК: A62C 3/04

Метки: огнепреградитель

...или полуэллипсоидной Аормы и уплотнительныхколец 12,20Огнепреградитель работает следующим образом,В нормальных условиях газоваясмесь через входной патрубок 2 поступает в корпус 1 огнепреградителя 25через огнепреграждающий элемент иидет к потребителю через выходной пат-"рубок 3, При загорании газа со стороны потребителя через патрубок 3 вкорпус 1 огнепреградителя входит пламя локализуется на огнепреграждающем элементе 4 и одновременно поджигает газ в трубе б, где спокойноегорение переходит в детанационное.Из нижнего конца, трубы б выходит волна сжатия и оказывает давление начувствительный элемент 11, котороепередается клапану 5, жестко связанному посредством штока 9 с элемен-.11.40Премник выполнен в виде полойполусАеры либо в виде...

Номер патента: 1530738

Опубликовано: 23.12.1989

Авторы: Войтенко, Рыболовлев, Тутаев, Хайруллин, Шабалин

МПК: E21B 17/00, E21B 34/10

Метки: герметичность, испытания, колонны, обсадной, скважине

...и давление жидкости над втулкой 18 начинает возрастать, вслед"5 15307 ствие чего втулка 18 смещается вниз, сжимая пружину 23. Перемещение втулки 18 осуществляется до ее упора в торец ступени 17, при этом перекрываютря радиальные каналы 22 и возрастаю 5 щим давлением шар 21 вытесняется через уплотнение 20. При перемещении шара 21 через уплотнение 20 в полости расточки 24 возрастает давление, усилием которого стакан 26 отжимается вниз сжимая пружину 27 и вытесняя жидкость из полости расточки 25 через отверстие 29 в скважину, Пройдя уплотнение 20, шар 21 падает под собственным весом в полость 28 стакана 26 (фиг. 2), За счет повышения давления в отверстии 19 втулки и расточки 24 патрубка 16 по сравнению со скважиной и разницы площадей...

Номер патента: 1530498

Опубликовано: 23.12.1989

Авторы: Горбатенко, Григорьев, Крутолевич, Платонов, Семенов, Стребко, Тарасик, Шабалин, Широченко

МПК: B60K 17/10

Метки: блокировки, гидротрансформатора, муфтой, фрикционной

...фрцкионных элс ч(1 50к 1 нбки н рсддч В (ильзе к.дц;)1(д 2 р; (0, ли,ин, д и 1 ц)п( к 1, и. к 0 тороил 60 ло 0.1 цн(р х цос ц (0,Отци к; 3 срср( сс ль ", цос гниде р;60 чдя жи,Костьс жццц;1 10,1001 л,дц;ц;1 2 1)з (0,лиЯли (нн)(Н 1 л;1 цз,105 8 с цичкои в1, и (. ллз )1,1 ят 0 р:).,( с11 1 (11 11( к :( ц, 1 Г) м 1с 0 с, и Й 0 ч через сигнзлиззтор 4.:с)лотник 3 клачдна 2 начинает перемещаться влево. По мере движения золотника 3 слив из пружинной полости клапана 2 перекрывается и оиа сообидется с ндпорной магистралью через дроссель 27. Этим обеспечивается удержание золотника 3 в выключенном состоянии цечотря нд то, что по мере возрастания давления в исполнительном гидроцилиндре нклнз земого фрикционного элемента давле- О цис н цог 0 сзи...

Номер патента: 1521591

Опубликовано: 15.11.1989

Авторы: Белошейкин, Головачев, Шабалин

МПК: B27B 3/00

Метки: лесопильная, рама

...в торцовых стенках боковин 5 и 6 посредством уплотнительных крышек 12 и 13. Распорные кольца 2 для фиксации подшипников 11 относительно боковин 5 и 6 смонтированы только в одном из узлов соединения. В центре боковин 5 и 6 выполнены отверстия, в которых установлен палец 7 с шаровой опорой 8. Палец 7 зафиксирован от осевого перемещения относительно боковин 5 и 6, например, гайками 15, а шаровая опора 8 -- двумя распорными втулками 16, установленными на палец 7 и размещенными между шаровой опорой 8 и боковинами 5 и 6. Сборку лесопильной рамы осуществляют следующим образом.В ста нине 1 за крепляют пла нета рные механизмы 2, на выходных звеньях 3 которых размещают подшипники 11, крышки2 и3 и распорные кольца 14 1 последние только на...

Номер патента: 1518481

Опубликовано: 30.10.1989

Авторы: Замятин, Шабалин

МПК: E21B 19/10, E21B 19/24

Метки: труб, удержания

...груза 10 посредствомрычагов 8 возвращаются в первоначал ьн о е положение,55 Изобретение относится к .горнойпромышленности, в частности к устрой.ствам для механизации снусАо-подъемных операций при бурении скважин,и может быть использовано для стопорения и удержания бурильной колоннытрубЦель изобретения - упрощение конструкции и повышение надежности.На фиг. 1 изображено предлагаемоеустройство, общий вид; на фиг. 2то же, вид сверху,Устройство включает установленныев корпусе 1 на горизонтальных осях 2опорные элементы, выполненные в видедисков 3 с колодками 4, и кинематически связанные с ними и приводомцентрируощие элементы в виде роликов5, установленных на горизонтальныхосях б в вилках 7, Колодки 4 выполнены в виде клиньев с...

Номер патента: 1516764

Опубликовано: 23.10.1989

Авторы: Кю, Чернов, Шабалин

МПК: G01B 7/32

Метки: горных, образцах, пород, размеров, трещин

...клеющего вещества переходник-герметизатор 4. К переходнику-герметиэатору 4 подсоединяют трубу 5 и подают через нее электропроводящую жидкость под давлением, которая, раздвигая зародышевую щель 3, образует трещину 6.Для контроля размеров трещины 6 с противоположных сторон образца на 35 кладывают металлические листы 7 и 8 так, что они перпендикулярны оси отверстия 2, К листу 7 подключают источник 9 переменного напряжения, а к листу 8 - миллиамперметр 10. ТрубкУ 40 5 заземляют проводом 11.Емкость конденсатора С (фиг2) соответствует емкости между электро- проводящими поверхностями (листами) 7 и 8, емкости конденсаторов С и С - 45 . емкостям между поверхностью жидкости и щели и поверхностями 7 и 8 соответственно (фиг,1). Из этой схемы...

Номер патента: 1508165

Опубликовано: 15.09.1989

Авторы: Антонов, Бондарева, Бредихин, Егоров, Никитин, Шабалин

МПК: G01N 33/68

Метки: алкогольного, болезни, диагностики, дифференциальной, ишемической, поражения, сердца

...анамнезе не отмечает. Воздержаниеот приема алкоголя - 21 день, Последние две недели наблюдались кратковременные повторяющиеся эпизоды сжимаюш 1 их болей в грудной клетке, проходящие в покое, после приема нитроглицерина, но не всегда быстро, На ЭКГ покоя - диФФуэные изменения в миокарде, 40Вслоэргометрия: субмаксимальная ЧССне достигнута из-за нехватки воздуха,Дипиридамоловая проба отрицательная.Таким образом, клиническое обследова"ние обычными традиционными методами 45исследования не позволило с.полнойуверенностью установить диагноз, Предварительный диагноз: алкогольное поражение сердца, ИБС; стенокардия на,пряжения Больному в условиях рентген-операционной проведенакатетеризация правых отделов сердца,произведено зондирование...

Номер патента: 1502512

Опубликовано: 23.08.1989

Авторы: Бобошко, Воробьева, Гелета, Кравченко, Ларионов, Третьяк, Шабалин

МПК: C04B 11/00

Метки: вяжущего, гипсового

...Начало схватывания10 мин, конец - 19 мин, 1 табл,и получения из нее г го первоначально сме 3-5 мин пыль известе печей с сульфатом же полученную смесь вво После гомогенизации 20 мин приготовленную гают дегидратации до та сульфата кальцияжущее испытывают по3 150252 4 П р и м е р 1, Гипсовое вяжущее вания и большую прочность, чем вяполучают путем смешивания в течение жущее, полученное известным способом мин пыли иэвестеобжигательных пе чей с отходом производства пигментной двуокиси титана на основе одно 5Способ водного сульфата железа в соотношении 1,0012,33Затем полученнуюсмесь вводят в фосфогипс в количестве .1,013 от массы фосфогипса и гомогенизируют в течение 18 мин, Затемприготовленную смесь подвергают деСроки схватывания,мин...

Номер патента: 1502189

Опубликовано: 23.08.1989

Автор: Шабалин

МПК: B22F 1/00

Метки: легирования, механического, порошковых

...и: лющегс теа 2,КацаЛЫ МОГут бЫт;., вЫПО:цццц В В дЕотверс тий или к э;:;цс вой щели 8 междустенкой камеры 1дном 5,Приемная эса каждого элеватора 6размещена на выходе легир.,емо а продукта из соо. н т т;:"кей камерь 1 че -рез отвергти Я, а ьгрузцач з: ;а - 35на его входе в ка;еру 1, На входе нкамеру 1 усгансц .ен риемьый бункер 9,снабжегнь; псворс .ной заслонкой 1 Опереключения пода и .ать риала ца выгрузку н наксзтельньпсьемг бункер 4011, Мехаизяом перемещения заслонкислужит шток 12, Для первичной загрузки обрабатываемого материала . амеры 1снабжены загрузс цы.иоровинами 13.Устройгтнс 1 абстаег следуюьм образом.Через горловины 13 в камеры 1 загружают сбрабатгаемьй материал и включаюг и;сд 11 атформа наси ает вращаться и мс л.и: те.-а...

Номер патента: 1502169

Опубликовано: 23.08.1989

Авторы: Белов, Вяткин, Зинько, Кулик, Носоченко, Овчинников, Сивенко, Тарасов, Харчевников, Шабалин

МПК: B22D 7/00

Метки: модифицирования, смесь, стали

...то обработка расплава кальцием осуществляется в присутствии жидкоподвижного шлака. Это приводит к активизации процесса связывания сульфидов кальция, а также оксидов, в частности окиси алюминия, и шлака с последующим всплыванием неметаллических включе ний на поверхность слитка.(54) СМЕСЬ ДЛЯ МОДИФИЦИРОВАНИЯ СТАЛИ(57) Изобретение относится к черной металлургии, в частности к веществам, применяемым для улучшения качества стальных слитков. Цель изобретения - улучшение качества стали за счет повышения ее пластических свойств. Сталь в процессе разливки в изложницы обрабатывается смесью силикокальция и шлакообразуюшего материала, в качестве которого используется отработанный шлак электрошлакового переплава. Реализация изобретения позволит...

Номер патента: 1495387

Опубликовано: 23.07.1989

Авторы: Максименко, Обушенков, Решетник, Шабалин

МПК: C13K 1/02

Метки: аппарат, гидролиза, перколяционного, растительного, сырья

...попадают через отверстия перфорации во внутреннвв полость перфорированной трубы 7 и оседают в ней. Обычно этот лигнин и частицы сырья оседают и скапливаются в нижней части перфорированной трубы 7. Образуется застойная эона, скорость протока варочной кислоты в которой минимальная, и поток варочной кислоты не в состоянии вымыть образующийся там осадок.Осадок постепенно накапливается, уплотняется и занимает большую часть перфорированной трубы 7, что снижает пропускную способность известных устройств, нарушает равномерность подачи варочной кислоты по высоте гидролизаппарата, что в свов очередь снижает его удельнув производительность.В предлагаемом устройстве возможность забивания перфорированной трубы 7 лигнином и частицами сырья...

Номер патента: 1493522

Опубликовано: 15.07.1989

Авторы: Герман, Крючков, Цымбал, Шабалин

МПК: B61F 1/02

Метки: полувагона, рама

...хребтовую балку 1, поперечные балки 2 и нижнюю обвязку 3. Хребтовая балка 1 состоит из двух ,зетов 4 с укороченными верхними полка,ми а и секций верхней балки, состоящих из наклонно установленных одна к другой пластин 5, верхнего листа 6 и ребер 7. На верхней балке крепятся державки 8 петель крышек люков. Установленные вместо внутренних ребер и державок ребра с отверстиями под валики, помещенные в прорези наклонных пластин, выполняют функции и ребер, и державок. Вертикальные листы 9 поперечных балок соединены между собой цельной вертикальной пластиной 10. Предварительная сборка балки с пластиной 10 обеспечивает наложение стыкоеых швов приварки в удобном положении. Каждая собранная поперечная балка устанавливается вертикальной...

Номер патента: 528012

Опубликовано: 30.06.1989

Авторы: Безуглов, Пекарский, Шабалин

МПК: G01N 23/222

Метки: азота, содержания

...изобретения - повышение чувствительности определения содержанияазота,Зто достигается введением в устройство детектора быстрьгх нейтронов,соединенного с интегральным дискриминатором, выход которого соединен спервым входом первой схемы отношения,второй вход которой соединен с выходом интегрального дискриминатора, подключенного к выходу детектора медленных нейтронов, и вторым входомвторой схемы отношения, первый входкоторой подключен к выходу одноканального амплитудного анализатора,а выходы ахем отношения соединены свходами схемы разности,На чертеже показана блок-схема/предлагаемого устройства, 45 Устройство для определения содержания азота содержит замедлитель быстрых нейтронов из парафина 1, окружающий камеру 2 с исследуемым образцом,...

Номер патента: 1481306

Опубликовано: 23.05.1989

Авторы: Аким, Зайонц, Марьянчик, Павлова, Рыбалко, Соколов, Стебунова, Тимощук, Шабалин, Шалун, Шрагина

МПК: B32B 29/00, D21H 1/04

Метки: бумажнослоистый, декоративный, пластик

...е р 1. Получают пластиксиреневого цвета с декоративным слоем следующего состава, мас.7,:Беленая целлюлоза 44,8Диоксид титана 0,5Белая сажа модифицированная 4,5Краситель 0,2Мочевиноформальдегидная смола 50,0Прессуют пластик толщиной 1,6 ммпри давлении 100 кг/сми температуре 140 С. Дпя этого набирают пакетзаготовку иэ шести листов промьгшленной бумаги на основе сульфатной небеленой целлюлозы для основных слоев,пропитанных Аенолоформальдегиднойсмолой до содержания 357 связующего,и одного листа бумаги на основе беленой целлюлозы для декоративногослоя, пропитанной мбчевиноформальдегидной смолой до содержания 507, связующего.Бумагу для декоративного слоя получают в лабораторных условиях массой 165 г/м следующего состава,мас,7,:Беленая...

Номер патента: 1479710

Опубликовано: 15.05.1989

Авторы: Боголюбов, Бунтман, Краковский, Кузьмина, Петриченко, Титов, Шабалин, Шабатин

МПК: F04F 5/10

Метки: насос, скважинный, струйный

...12, активное сопло. 4 снабжено заостренной на выходе винтообразной пластиной 13, установленной в сопле 4 конгруэнтно его внутренней поверхности, и установлено 6 кинетическая энергия потока смесисред частично преобразуется в потенциальную энергию, Дистанцирующие ребра 15 способствуют более оптимальному расположению насоса в скважине ипрепятствуют его повреждению приустановке, а выполнение прорези 11со стороны трубопровода и снабжениеее радиальными козырьками уменьшаютпопадание в проточную часть насосатвердых примесей. 7 ил,относительно конической приемной камеры 7 с образованием радиальныхокон 14 для подвода пассивной среды,а патрубок 3 подвода активной средына участке ниже кожуха 8 снабжен дистанцирующими ребрами 15.Активная жидкостная...

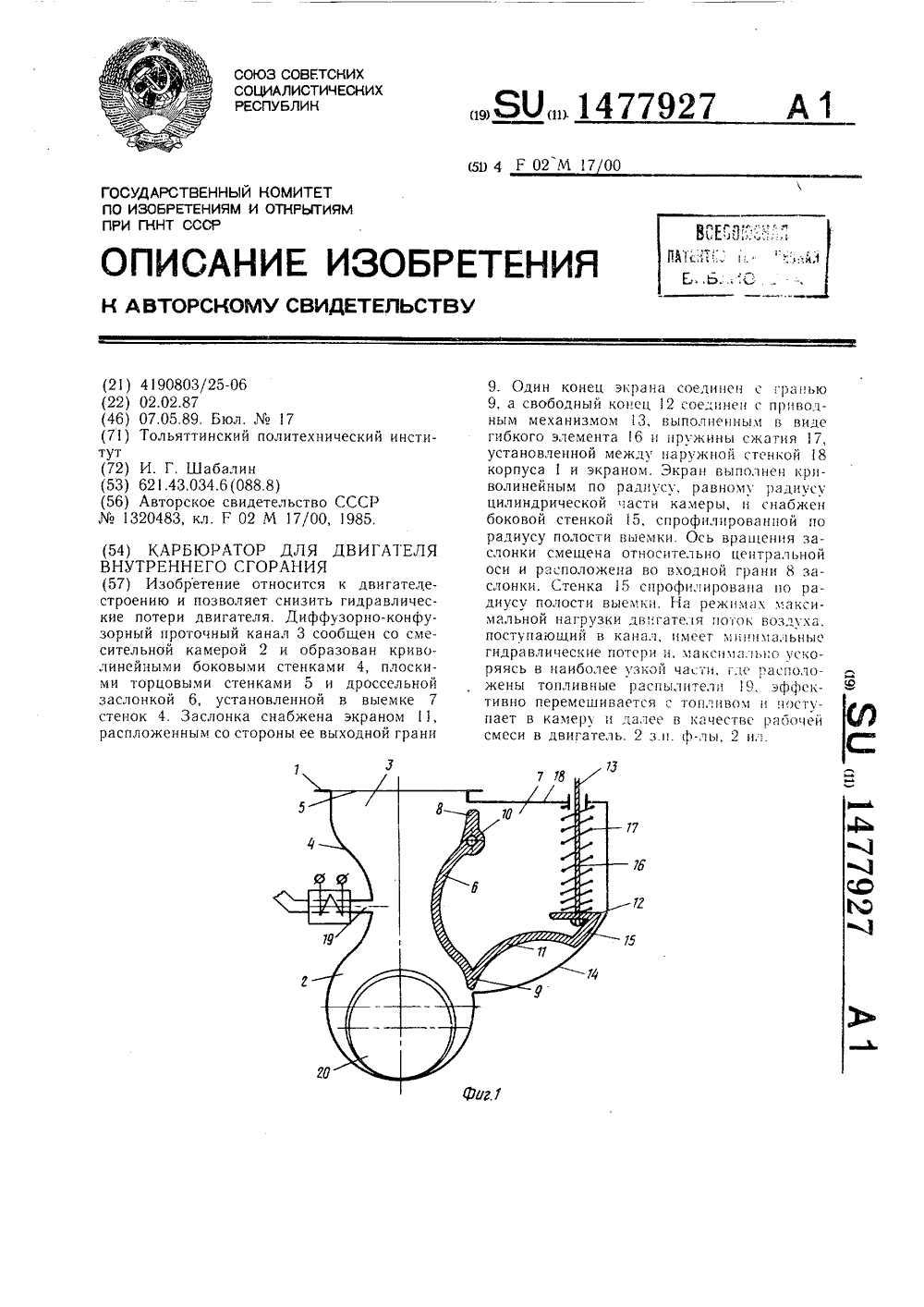

Номер патента: 1477927

Опубликовано: 07.05.1989

Автор: Шабалин

МПК: F02M 17/00

Метки: внутреннего, двигателя, карбюратор, сгорания

...полости выемки 7 между наружной стенкой 18 корпуса 1 и экраном 11. В наиболее узкой части диффузорцоконфузорцого канала 3 расположены топливные распылители 19, выполненные, например, в виде электромагнитных форсунок. Для отвода горючих газов смесительная камера 2 снабжена каналом 20 отвода горючей смеси, выполцным в одной из торцовых стенок 5. Карбюратор работает следуюшим об. разом.При максимальных оборотах двигателя дроссельная заслонка 6 под действием приводного механизма 13 полностью открыта и диффузорно-конфузорный канал 3 формируется выбранным гидравлически эффективным профилем криволинейной стенки 4 и идентичным ей профилем дроссельной заслонки 6. При этом ось симметрии диффузорно-конфузорного канала 3 получает строго радиальное...

Номер патента: 1474309

Опубликовано: 23.04.1989

Автор: Шабалин

МПК: F02M 17/00, F02M 9/00

Метки: внутреннего, двигателя, карбюратор, сгорания

...могут быть выполнены в виде перекрывных устройств с дистанционным управлением, например, в виде электромагнитных клапанов) . Работа карбюратора происходит следующим образом.При пуске двигателя или на любом из его режимов работы в выходном отверстии 3 устанавливается давление ниже атмосферного, соответствующее заданному режиму работы двигателя. Под действием перепада давления атмосферный воздух засасывается во впуской тракт двигателя, и поток воздуха, проходя через конфузорно-диффузорный канал, в зоне горловины последнего создает разрежение, под действием которого из одного или обоих распылителей 13 и 16 поступает в поток воздуха топливо, которое, смешиваясь с последним, образует топливовоздушную смесь. При этом состав последней...

Номер патента: 1470647

Опубликовано: 07.04.1989

Авторы: Сокикас, Шабалин

МПК: B66C 1/42

Метки: захват, клещевой

...может перемещаться вдоль защелки 4 по штифтам 8.Захват работает следующим образом.При опускании захвата на груз толкатель 6 перемещается вверх и, нажимая на подпружиненную планку 7, вращает защелку 4 по часовой стрелке, расфиксируя клещевины 2 и 3 захвата, Затем захват поднимается и клещевины 2 и 3 смыкаются вокруг груза. При этом подпружиненная план" . ка 7 выходит из соприкосновения с толкателем 6,перемещаясь вместе с защелкой 4 влево, Когда захват с грузом опустится на площадку и клещевины 2 и 3 раскроются, защелка 4, поворачиваясь протин часовой стрел" ки под собственным весом (можно и пружиной), входит в зацепление с упором 5. В это время подпружиненная планка 7, нзаимодействуя краем с боковой поверхностью толкателя 6, перемещается...

Номер патента: 1467156

Опубликовано: 23.03.1989

Авторы: Водопьян, Дружин, Селиванов, Скворцов, Снитко, Шабалин

МПК: E21B 7/24

Метки: проходки, скважин

...ил. вой колонны 3, Электротолкатель 20сблокирован с лебедкой базовой машины 1,Устройство работает следующимобразом.Вначале устройство собирают и приводят в рабочее состояние (фиг.1).Для бурения скважины включают приводб от источника электропитания с кабелем 7, а также лебедку базовой машины и ослабляют канат 2 на блоке 22.В результате этого буровая колонна 3вместе с рабочим органом 11 опустится. При вращении рабочего органа 11на валу 5 (фиг.1 и 3) и перемещениивниз грунт разрушается и поступаетвнутрь рабочего органа 11. После наполнения рабочего органа 11 грунтомколонну 3 поднимают до выхода рабочегооргана 11 на поверхность, поворачивают.платформу базовой машины 1 в сторону и производят выгрузку грунта изнего, В процессе бурения...

Номер патента: 1465646

Опубликовано: 15.03.1989

Авторы: Виноградов, Шабалин

МПК: F16C 3/00

Метки: вал, коленчатый, лесопильной, рамы

...4 с подшипником 5 качения, подшипниковых опор 6 и 7 качения на закрепительных втулках 8. Маховики установлены на конические хвостовики вала на шпонки 9, а эксцентрик - на штифт 10. Поцшипник 5 в осевом направлении закреплен гайкой 11. Шпонки у маховиков смещены от первоначального положения против . направления вращения вала и находятся со штифтом в одной плоскости, проходящей под углом 90 к кривошипной, Вал между маховиком выполнен гладким. 5 ОКоленчатый вал работает следующим образом.Мощность от двигателя передается клиноременной передачей (не показана) на шкив-маховик 1, вал 3 и маховик 2. Далее движение через пальцы криво- шипов 12 передается на шатуны и пильную рамку (не показана), совершающую возвратно-поступательное...

Номер патента: 1463382

Опубликовано: 07.03.1989

Авторы: Антонова, Белов, Вяткин, Зинько, Овчинников, Сивенко, Тарасов, Харахулах, Харчевников, Шабалин

МПК: B22D 7/00

Метки: модифицирования, стали

...металлом. Это способствует усилению эффекта рафинирования металла отнеметаллических включений.гПервь 1 е порции металла, поступающие из центровой в изложницу, вступают в контакт с находящейся в нейсмесью силикокальция и отработанногошлака ЗШП. Образующийся при этомшлак покрывает зеркало метала в изложнице, а силикокальций проявляетсвое модифицирующее воздействие нанеметаллические включения, При этомжидкий шлак, находящийся на поверх" ности металла, предотвращает испаре. ние кальция в. атмосферу. Неметаллические включения, содержащиеся в металле, всплывают или выносятся потоками металла к поверхности раздела металл - шлак и адсорбируются шлаком, благодаря чему повышается эффективность рафинирования металла. Влияние расхода...

Номер патента: 1463202

Опубликовано: 07.03.1989

Авторы: Поздняков, Торговецкий, Шабалин

МПК: A01M 5/08

Метки: насекомых, отлова, поверхности, почвы

...горизонтально установленныйЦилиндр 1, насекомоприемный 2 и нагнетательный 3 патрубки. Входное отверстие 4 насекомоприемного патрубка 2 15асположено в нижней части цилиндра 1,ь выходное отверстие 5 нагнетательногопатрубка 3 - в его верхней части. Напешней поверхности цилиндра 1 устаовлен свободно барабан 6 с возможностью вращения и соосно с ним. Барабан снабжен сеткой 7 и продольнымиперегородками 8,Устройство содержит также всасы-.ающий воздуховод 9; вентилятор и 25асекомосборник (не показаны). Насе-,комосборник установлен на всасывающемМоэдуховоде 9,Устройство для отлова насекомыхработает следующим образом. 30Барабан 6 катится по поверхностиполя (почвы) при помощи транспортного средства (не показано), на ко. тором установлено...

Номер патента: 1460385

Опубликовано: 23.02.1989

Автор: Шабалин

МПК: F02M 17/00

Метки: внутреннего, двигателя, карбюратор, сгорания

...вставкой 18, установленной в полости между двумя элементами 11 и 12, и пружинным элементом 19, расположенным между элементом 12 и уплотнительной вставкой 18. Приводной валик 13 снабжен двумя пружинами 20 и 21, установленными с двух наружных сторон относительно корпуса 22, образующего стенки диффузора 7. В плоскости зазора 17 между элементами 11 и 12 расположены топливные распылители 8 - 10. Уплотнительная вставка 18 может быть выполнена упругой (например, резиновой), причем при таком выполнении установка упругого элемента необязательна.Карбюратор работает следующим образом.При режиме холостого хода или частичных нагрузок, когда дроссельная заслонка находится в прикрытом положении (как показано на фиг, 1 и 2 сплошными линиями), поток...

Номер патента: 1460289

Опубликовано: 23.02.1989

Авторы: Водопьян, Дружин, Селиванов, Скворцов, Снитко, Шабалин

МПК: E21D 1/06

Метки: бурения, скважин

...и включают привод 5. В результате этого начинает вращаться буровая колонна 6, а вместе с ней колонковая труба 11. Для создания осевой каната канатного привода. Рычаги 17, поворачиваясь, огибают конусную часть выступа 16, заходят под него и фиксируют Н 19 на хвостовике 15. Затем канат натягивают и поднимают долото 13 над забоем до упора рычагов 17 в конусную часть КТ 11, В результате рычаги 17 сходятся, выходят из зацепления с выступом 16 и долото 13 падает на забой под собственным весом, 7 ил. 2нагрузки на колонковую трубу 11 отпускают канат 2 основного канатного привода и обеспечивают таким образом движение привода 5 на стойке 4 и буровой колонны 6 вниз, В результате вращения и перемещения вниз колонковая труба 11 разрушает грунт по...

Номер патента: 1459781

Опубликовано: 23.02.1989

Авторы: Кигель, Хомяков, Шабалин

МПК: B21D 43/00

Метки: длинномерного, зону, подачи, правки, пресса, рабочую

...команду на включение пресса на один двойной ход, заготовка 23 останавливается. За счет взаимодействия поджатых и вращающихся валков 5 - 10 с остановившейся заготовкой каретка 1 начинает перемещаться влево по направляющей 11, при этом процесс правки заготовки 23 продолжается. При перемещении каретки 1 влево поворачивается против 5 10 15 20 25 ЗО 35 40 45 часовой стрелки и связанный с кареткой 1 одним концом двуплечий рычаг 13, механизма 12 возврата. Вместе с кареткой 1, преодолевая усилие цилиндра 17, смещается влево и соединенный с ней шток 18 командоаппарата 2, при этом золотник 16 переключает подачу рабочей среды (жидкости или воздуха) из верхних полостей цилиндров 20 - 22 в нижнее и из левой полости цилиндра 17 в правую. В...

Номер патента: 1457133

Опубликовано: 07.02.1989

Авторы: Доронин, Слоквич, Худяков, Шабалин

МПК: H02P 5/00

Метки: диагностирования, постоянного, электропривода

...равен нулю. Если же в д-м контуре регулирования, например во втором, имеется неисправность, то его выходной сигнал и выходной сигнал эталонной модели 4 второго контура отличается друг от друга. Тогда на выходе компаратора 5 появляется сигнал рассогласования, который через элемент б запрета поступает на индикатор 7 неисправности, последний сигнализирует о появлении неисправности во втором контуре регулирования или отключает систему управления. Но так как неисправность, возникшая во втором контуре регулирования, "трансформ 10 15 25 30 33 4тор, но и исполнительный механизм(якорную цепь или цепь возбуждениядвигателя постоянного тока), следовательно, и эталонная модель любогоконтура регулирования также моделирует и исполнительный...

Номер патента: 1456486

Опубликовано: 07.02.1989

Авторы: Воробьева, Голяков, Загоруйко, Загудаев, Катаровский, Кравченко, Марьянчик, Панкратова, Третьяк, Халтурин, Шабалин

МПК: D21H 3/66

Метки: бумаги, наполнителя

...12 мин при80 С, Полученную суспензию фильтруют под давлением 5,0 ати, фильтратиспользуют в производстве фторсолей, 20 а также для репульпации в последую"щих опытах, Осадок повторно дисперСоставитель О,МаслаченкоТехред М.Ходанич Корректор Н,Гунько Редактор Л,Зайцева1 Заказ 7473/24 Тираж 330 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно;полиграфическое предприятие, г. ужгород, ул. Проектная, 4 з 145 гируют в 500 кг воды и подвергают обезвоживанию в распылительном аппа- рате при 300 С. Получают 47 кг наполйителя, содержащего 0,8 мас,Х водо- растворимых веществ (ВРВ) размером частиц 0,5-0,6 мкм и с маслоемкостью 40 г/100 г наполнителя,П р и м е р...

Номер патента: 1451250

Опубликовано: 15.01.1989

Авторы: Водопьян, Дружин, Митилино, Селиванов, Скворцов, Шабалин

МПК: E21B 7/24

Метки: бурения, скважин

...к стреле базовой машины 1. Энергоснабжение электропривода 2 обеспечи. вается от кабеля б, натяжение которого осуществляется с помощью блока 7. Ковшовый бур 4 имеет крышку 8 и откидное днище 9, На крышке 8 установлен шарнирно рычаг 10, связанный с подпружиненной с обеих концов травер р сой 11 и тягой 12, которые вместе с пружинами 13, 14 и фиксатором 5 с наконечником, пропущенным через ковш бура наконечника, установленным в пазу днища 9, составляют механизм разгрузки ковшового бура. На нижнем тор"35 це кожуха 3 размещен упор 16.Установка для бурения скважин работает следующим образом.Направляющую стойку 5 ориентируют в вертикальном положении посредством стрелы базовой машины 1, опускают электропривод 2 до упора ковшового бура 4 в грунт...

Номер патента: 1449912

Опубликовано: 07.01.1989

Авторы: Гурьянов, Шабалин

МПК: G01R 15/04

Метки: делитель, емкостный

...работает следующим образом.По коаксиальной передающей линии 2 через вилку 1 высоковольтного разьальной передающей линии, повышая темсамым точность измерений. Предлагаемый делитель не требует специального высоковольтного ввода для подключения, что позволяет сохранить компоновочную схему изделия. 3 ил. ема подают высоковольтное импульсноенапряжение. При этом емкость С 1 между центральным проводником 3 и частью4 корпуса вилки образует высоковольтное плечо делителя, а емкость С 2, которая представляет собой параллельноесоединение емкости между частями 4 и5 корпуса вилки, емкости между частью4 корпуса вилки и экраном 8 и емкостидискретных конденсаторов 9, - низковольтное плечо делителя. Причем часть5 корпуса вилки и экран 8 соединеныс...

Номер патента: 1449531

Опубликовано: 07.01.1989

Авторы: Буштуев, Шабалин

МПК: B66C 23/80

Метки: выносными, крана, опорами, самоходного, стрелового

...производится ыставка установки и ее горизонзирование,От насоса 6 жидкость подается к распре.елителям 7 - 9, предназначенным для упргвения гидроцилиндрами, и к управляющим олостям гидрозамков 10 и 11, что обеспечивает перетекание жидкости между гидроилкндра;,и 2 и 3 при любом включении нас са. Гидроцилиндр 4 через гидрозамок 12 20 и 1 дключен к распределителю 9, гидроцилиндр 5 через гидрозамок 13 -- к распредел ",телю 7, а гидроцилиндры 2 и 3 через гидр 1 замок 14 - к распределителю 8 паралл,льно.25Включая распределители 7 и 9 влево (по ч ртежу), рабочая жидкость от насоса через распределители 7 и 9 и гидрозамки 12 и 13 поступает в поршневые полости гидроцилрндров 4 и 5, при этом шасси поднимается до отрыва соответствующих колес от...
