Номер патента: 1834801

Опубликовано: 15.08.1993

Авторы: Кушнер, Матвеев, Мокряков, Полозов

МПК: B28B 1/52, C04B 28/14

Метки: скопогипсовых

...волокон и использовать объемное расширение гипса при твердении для лучшего сращивания кристаллов и повышения прочности изделий и затем происходит расфиксация и извлечение пуансона и распалубка изделия.1834801 0,01 Составитель Б. МокряковРедактор С, Кулакова Техред М,Моргентал Корректор О. Куль Заказ 2700 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101 Отходы бумажного производства скопимеет следующий состав (по сухому веществу), мас,%:БумажноеВОЛОКНО 70Каолин 4Глинозем 0,1КанифольныйклейКрахмальныйклей 0,01Полиакриламид 0,03,Целлюлоза Остальное (до 100%)Готовые скопогипсовые...

Номер патента: 1831466

Опубликовано: 30.07.1993

Автор: Мокряков

МПК: B67B 7/14

Метки: домашнем, жестяных, консервировании, крышек, реставрации, съема

...17 и закрепленной с другой стороны винтом 4.На сухаре 13 установлена эластичная трубка 23, предохраняющая стеклянную банку от давления сухаря при откупорке крышки.На сухаре 13 установлено с помощью винта 24, гайки 25 металлическое кольцо 26, на котором смонтирована полимерная трубка 27, предохраняющая стеклянную банку.Устройство работает следующим образом,1, Откупорка жестяных крышек с стеклянных банок.Ручка 8 из полимерных материалов с винтом 9 выаинчивается вверх до упора сухаря 13.Через верх стеклянной банки на металлическую крышку накидывается кольцо 14 и устанавливается. на горловине стеклянной банки,Кольцо 1 устанавливается на верхней части крышки на Ф 84.С помощью ручки 8 винты 9 вращают вокруг оси.Сухарь 13 опирается на...

Номер патента: 1813358

Опубликовано: 07.05.1993

Автор: Мокряков

МПК: A01G 3/02

Метки: секатор

...с помощью накидной гайки 28 с уплотнительными эластичными элементами 29 установлен корпус ЗО выжимного устройства, на котором смонтирована рулетка 31 с металлической лентой 32 (ширина 7 мм, д= 0,5 мм, длина 5 м), которая протягивается из рулетки 31 через корпус ЗО выжимного устройства, выжимной винт 33 через металлические оцинкованные трубки 25, 26 до инструмента, где крепится винтом.После натяжения ленты 32 последняя крепится винтами 34 к корпусу выжимного устройства,На корпусе 30 выжимного устройства установлена пружина 35, которая возвращает выжимную ручку 36 в исходное положение. Металлическая трубка 26 крепится к корпусу 30 и к полимерной втулке 37 с помотцью двух винтов 38.На накидной гайке 20 установлен зажимной винт для...

Номер патента: 1784299

Опубликовано: 30.12.1992

Авторы: Авраменко, Бурковский, Буток, Захлебина, Мокряков, Остапенко, Павлов, Рыбкин, Шевцов

МПК: B21B 1/26, B21B 45/02

Метки: горячей, полос, прокатки

...является способ водовоздушногоохлаждения, В этом случае, при ойтималь Оном удельном расходе воды, теплообменмежду охладителем и горячим металломпроисходит при значении коэффициентатеплоотдачи на уровне а=17002200Вт/(мС), Для таких значений асоздание 552 онеобходимого перепада температур по ширине полосы может быть достигнуто приперераспределении расхода охладителя поширине с увеличением до (2030) на кромку, противоположную направлению движения полосы в холодильнике, в зависи. мости от толщины полосы и температуры конца прокатки.При увеличении расхода менее чем на 20, что соответствует минимальной толщине полосы (согласно ГОСТ 82-70 для универсального широкополосного проката) и перепаду температур, образующемуся на холодильнике,...

Номер патента: 1768400

Опубликовано: 15.10.1992

Авторы: Мокряков, Полозов, Федоров

МПК: B28C 5/16

Метки: смеситель

...с пальцами 10, дополнительное распределительное приспособление 11, крестовина с пальцами 12 и еЩе одно приспособление 11, В днище имеется разгрузочное отверстие 14, Смеситель установлен на раме 15, Каждое распределительное приспособление 8, 11 выполнено в виде крестообразно размещенных относитвлбно оси вала йластин, йаклоненйых к оси вала 2 под утлом 4 бтс, Пластина приспособпения 11 наклонена в сторону, противоположную пластинам приспособления 8.Работа смесителя осуществляется следуЮщим образом,Поступающие из загрузочных устройств 15 скоп в виде влажных комьев различных размеров и гипс в виде порошка попадают через отверстия в верхней крышке 3 на распределительное приспособление 8, выпол44 ен 44 ое 44 анде крестовиць 4 из...

Номер патента: 1763201

Опубликовано: 23.09.1992

Авторы: Беляев, Марковский, Мокряков, Цветков

МПК: B28B 15/00, B28B 5/00

Метки: линия, поточно-конвейерная, производства, строительных

...при непрерывном производстве строительных изделий, оно 5 предназйачено только для автономного использования (авт, св. В 151600, кл. В 28 С).Известна.линия по конвейерному производству гипсовых перегородок с площадью 14 м 1 на комнату) в передвижныхг10 формах-вагонетках ( Трэ Оег ВацэтоН,Берлин, 1978 г., стр. 131, рис. 60), которая принята за прототип.Оборудование линии состоит из перемещающихся стационарно расположенных 15 участков приготовления и дозировки жидких и сухих компонентов, форм-вагонеток с колесами, установленных на рельсах и перемещающихся толкателями и передаточными тележками вдоль расположенного в 20 технологической последовательности оборудования постов для чистки, смазки, укладки арматуры, распалубки формы, съема...

Номер патента: 1729611

Опубликовано: 30.04.1992

Автор: Мокряков

МПК: B05B 9/043

Метки: опрыскиватель, универсальный, электрический

...высоких и едметОпрыскиватель работает следующимного выключения,Цель изобретения - повышение ста- образом.Включение опрыскивателя осуществлябильности подачи жидкости.к гошн а 6 иУказанная цель достигается тается тем что пе ется посредством электрического шнура иий кав 2 сР Уеп скной клапан сна женбжен эластичной выключателя 8, Всасывающий рукав спробкой, установленной в глухом отверстии ф рильт ом 3 оп скают в емкость (не показаум. Фо с нки 5 навкпадыша и охватывающим вкладыш эла- на) с рабочим раствором. Форсунки настичным кольцом, а регулятор расхода жсходажид- правляют на обрабатываемый объект икости снабжен обратным клапаном, 40 включают локальный выключатель (не покаУстановление форсунок с возможно- зан).При включении...

Номер патента: 1719221

Опубликовано: 15.03.1992

Авторы: Мокряков, Полозов, Рабинович, Черный

МПК: B28B 13/00

Метки: вагонетки, керамических, печные, садки

...лыжами 14, приводными от привода 15 подъемноопускными лыжами 16, расположенными в зоне транспортировщика 2 строк Зажимиэ719221 Фиг делий 6 и подъемно-опускной упор 13 установлены перед транснортировщиком строк.Установка работает следующим образом.Керамические изделия от разгрузчика поступают на постоянно движущуюся ленту подающего конвейера 1, При этом они проходят через разжатый зажим 6, доходят до поднятых продольных лыж 14, подпирая друг друга и сплачиваясь при этом в сплошную строку, достигают поднятого упора 13 и останавливаются,Таким образом, продольные лыжи 14 гарантируют сплошную строку изделий в зоне зажима 6 и дальше до упора 13. Затем происходит включение привода 7, рычаги 9 поворачиваются и щеки 11 с эластичными прокладками...

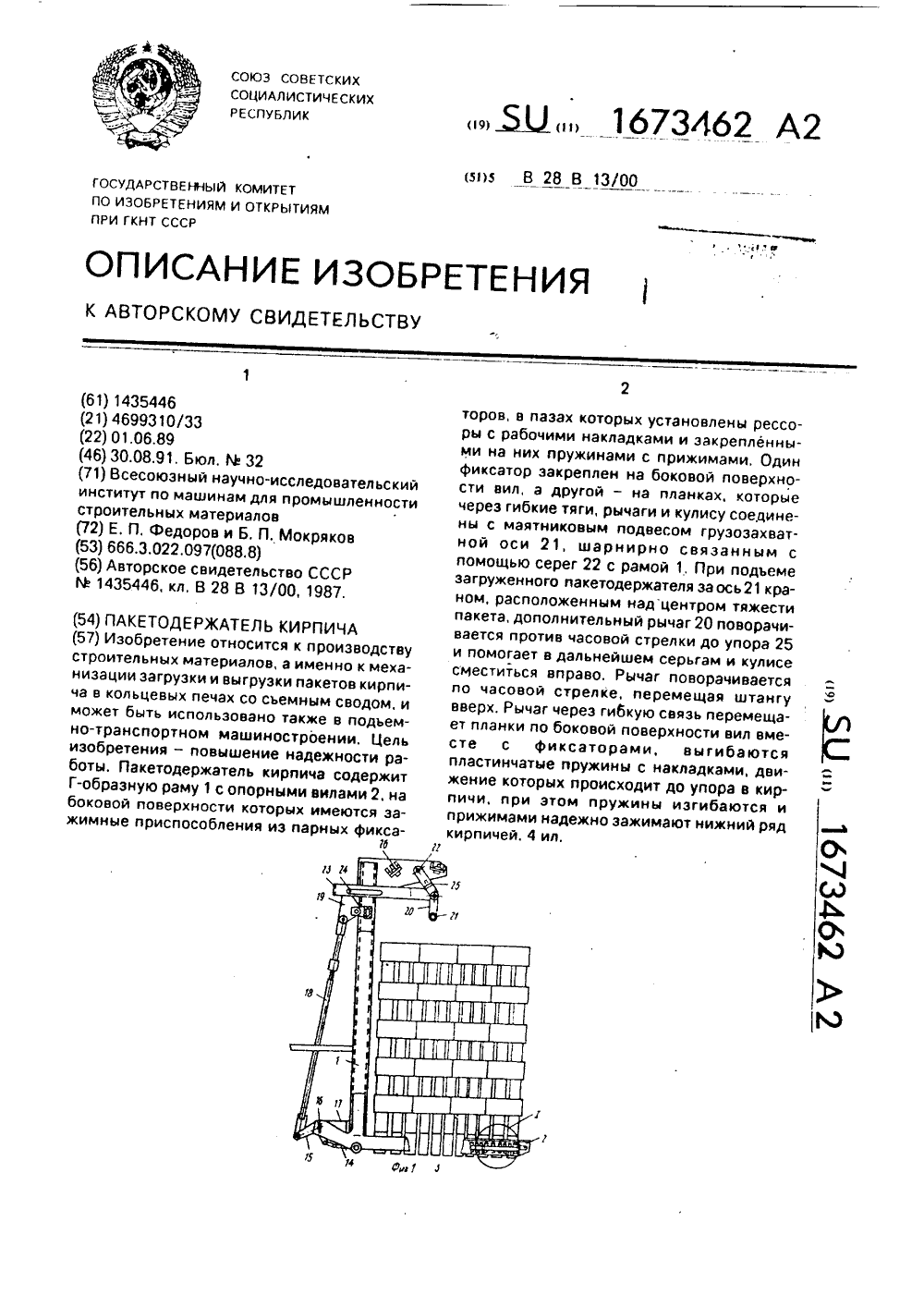

Номер патента: 1673462

Опубликовано: 30.08.1991

Авторы: Мокряков, Федоров

МПК: B28B 13/00

Метки: кирпича, пакетодержатель

...1 из плоских пластинчатых пружин. На рессорах 7 с помощью накладок 8 закреплены рабочие накладки 9, имеющие ребристую рабочую поверхность. Между рабочими накладками 9 и планками 10 зажаты плоские компенсаторы в виде пластинчатых пружин 11, на концах которых закреплены выступающие над рабочими накладками 9 прижимы 12, имеющие округлую ребристую поверхность. Один из каждой пары фиксаторов 4 жестко соединен с вилами 2, а другой (5) - с планками 13 шарнирно-рычажного механизма, включающего также гибкие тяги 14, шарнирно связанные с рычагами 15, вращающимися на оси 16, установленной на кронштейнах 17, и связанные посредством штанги 18 регулируемой длины с двуплечим рычагом 19.В верхней части рамы 1 на дополнительных рычагах 20 закреплена...

Номер патента: 1643396

Опубликовано: 23.04.1991

Авторы: Владимиров, Мокряков

МПК: B66B 11/02

Метки: подъемник

...и сэлектродвигателем привода кабины, Дверикабины и шахты снабжена замками (не показаны).Подъемник работает следующим образом.В исходном положении (при крайнемверхнем положении кабины) запорный элемент 6 лежит на рампе 25, двери 4 кабины идвери 22 шахты открыты. Груз, например10 15 ностью закрывает их, взаимодействуя с их20 нижней частью, поскольку его длина больопускании кабины, Элемент 5 при этом также занимает вертикальное положение, пре дохраняя от открывания двери 4 кабины, так 30 35 40 45 50 55 колесный контейнер 26, с рампы 25 по элементу 6 перемещают в кабину 3. Затем закрывают двери 4 кабины и двери 22 шахты и включают привод подъемника на опускание. В этом случае, если дверь 22 шахты не закрыта, то конечный выключатель 24 не...

Номер патента: 1622131

Опубликовано: 23.01.1991

Авторы: Левченко, Мокряков, Рабинович, Савотин

МПК: B28B 13/00

Метки: вагонетку, кирпича-сырца, резки, сушильную, укладки

...а нижняя 35. секция имеет опорные колеса 17,В зоне разгрузки сушильной вагонетки перегрузчик имеет стационарнуюмногоярусную кассету 18, выполненнуюв виде двух стоек с вилами, которыеснабжены упорами 19.Установка работает следующим образом,От выходящего из пресса глиняногобруса устройством 1 для резки от бруса отрезается мерный кусок, которыйна втором этапе разрезается на отдельные изделия, Разрезанные изделия подаются на устройство 3 для резки ираздвижки, затем устройством 2 подачи сушильной оснастки подается сушильная оснастка (рамки или рейки), съемник 4 отбирает раздвинутые и уложенные на сушильную оснастку сырые изделия, подает их.в полочный накопитель6, а затем перекладчиком 5 пакет изделий на сушильной оснастке укладывается на...

Номер патента: 1505788

Опубликовано: 07.09.1989

Авторы: Левченко, Мокряков, Рабинович, Савотин, Шинкаренко

МПК: B28B 13/00

Метки: вагонетки, кирпича, резки, сушильные, укладки

...междусобой шпильками 32. На раме съемника 5закреплены вилы и гидроцилиндр ЗЗ привода.Установка работает следующим образом.От выходящего из пресса отформованного глиняного бруса устройством 1 однострунной резки отрезается брус и конвейером 3 передается на устройство 2 многострунной резки, в котором брус толкателем 27проталкивается через струны, разрезается иподается на стол 4 раздвижки. До началапроталкивания бруса сквозь струны в пазраздвижного стола 4 устанавливается сушильная рамка 18, верхняя грань которой расположена ниже рабочей поверхности стола, чтобы сушильная рамка 18 не цепляла за глиняный брус 29 и не мешала при раздвижке разрезанного бруса 29, При проталкивании бруса 29 он двигается по передней поверхности стола,...

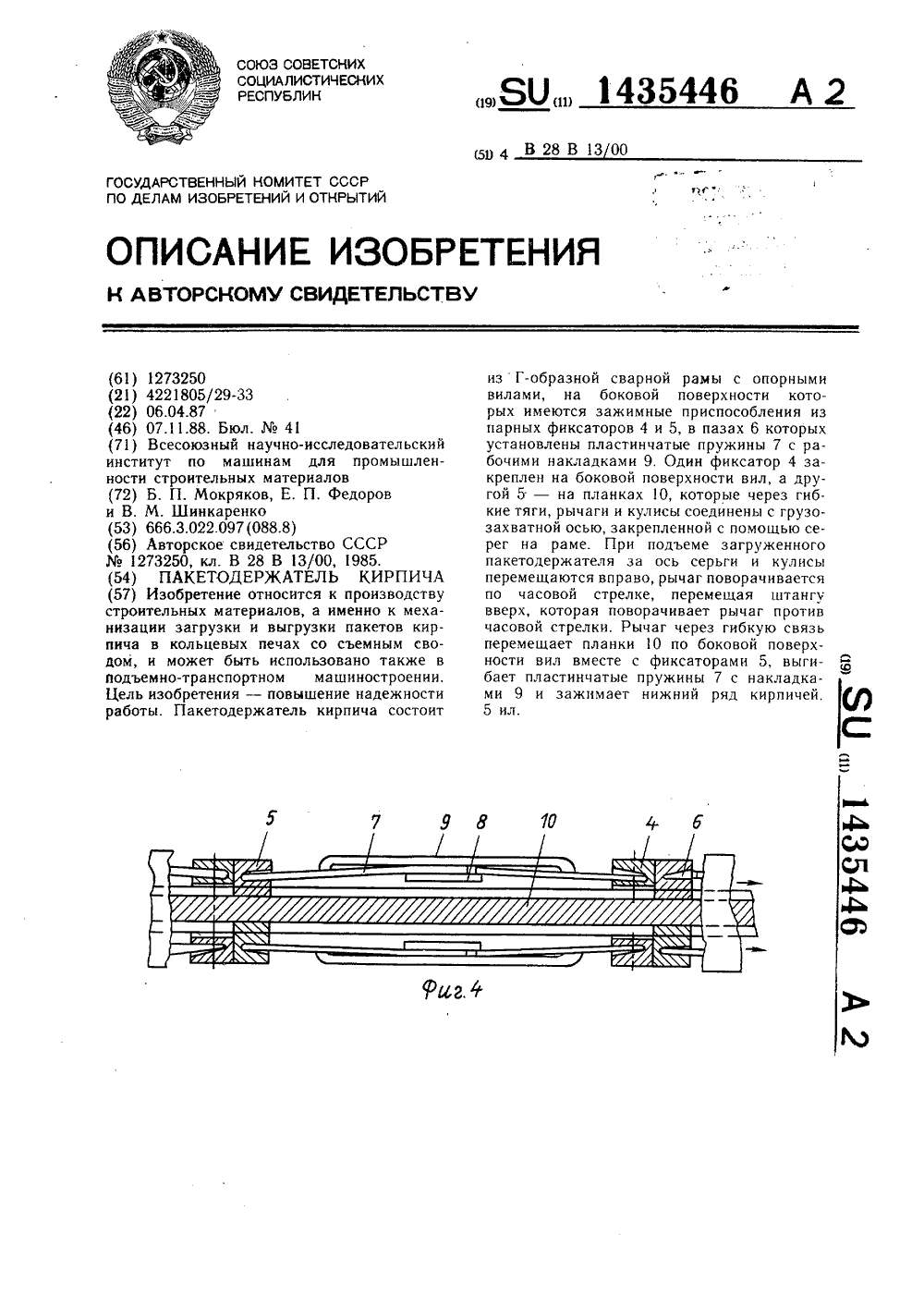

Номер патента: 1435446

Опубликовано: 07.11.1988

Авторы: Мокряков, Федоров, Шинкаренко

МПК: B28B 13/00

Метки: кирпича, пакетодержатель

...с помощью накладок 8 закреплены рабочие накладки 9, имеющие ребристую рабочую поверхность. Один из каждойпары фиксаторов 4 жестко соединен с вилами 2, а другой 5 - с планками 10, гибкимитягами 11 шарнирно связанными с рычагами 12, вращающимися на осн 13, установленной на кронштейнах 14. и связан посредством штанги 15 регулируемой длины с двуплечим рычагом 16.В верхней части рамы 1 закрепленагрузозахватная ось 17, шарнирно связаннаяс рамой 1 парой серег 18 и связанная такжес двуплечим рычагом 16 посредством П-образной кулисы 19 с прорезями для перемещения пальца 20 двуплечего рычага 16.На верхней части рамы 1 жестко закреплены регулируемые ограничительные упоры21 и 22. Пакетодержатель кирпича работает следующим образом.В исходном...

Номер патента: 1294621

Опубликовано: 07.03.1987

Авторы: Астикайнен, Зизенберг, Кодинский, Мокряков

МПК: B28B 13/00

Метки: вагонетки, кирпича, резки, сушильные, укладки

...9,Полочный накопитель 6 состоит издвух рам 10, на которых расположенпривод 11 цепей накопителя с полками12, Вильчатый съемник 7 состоит из25рамы 13 с направляющими для перемещения тележки 14, к которой прикреплена П-образная рама 15 с вилами 8 иприводом ее вертикального перемещения 16. Вилы 8 выполнены в виде плас" 30тин и закреплены на боковых балкахрамы вертикально с шагом, равнымшаРу полок обслуживаемых сушильныхвагонеток 9 эа исключением верхнейпары вил, которая закреплена на расстоянии, превышающем шаг установкиостальных вил и определяемом иэ приведенного соотношения 1 2зованием сушильных зазоров. Затем съемник 5 снимает иэделия с рейками (рамками) и передает их в полочный накопитель 6, В накопителе эа .счет пошагового...

Номер патента: 1240443

Опубликовано: 30.06.1986

Авторы: Виноградов, Гаврин, Мишин, Мокряков, Полозов

МПК: B02C 4/40

Метки: валков, винтовых, глины, механизм, помола

...одинаковые верхние и нижние симметричные кольцевые канавки для нижних и верхних опор качения 6 цепи 1 (по отношению к станине 10), Направляющие 3 соединены между собой посредством кронштейнов 4, так как они закреплены на этих кронштейнах. Ножи 7 входят во впадины 8 винтовой нарезки валка 9.Таким образом, цепь 1 одновременно находится в зацеплении со звездочками 2, опирается через опоры качения б на направляющие 3 и находитсяв зацеплении через ножи 7 с нарезкойвинтового валка 9.Иеханизм работает следующим аб О разом.От привода 11 валки 9 вращаютсянавстречу друг другу, размалывая глину, загружаемую сверху в вальцы питающим конвейером (не показан). Раз молотая глина выносится из-под вальцов отводящим конвейером (не показан), а камни...

Номер патента: 1178453

Опубликовано: 15.09.1985

Авторы: Вагина, Ещенко, Лебеденко, Любаков, Мокряков, Молокин, Теплый

МПК: A61M 5/32

Метки: головки, иглы, инъекционной, многократного, пользования

...цилиндрический учас 35ток 7, В теле головки выполнена коническая полость 8 для надевания нашприц, которая сообщается со сквозным отверстием 9 под иглу.Размеры описываемой головки инъек. 4ционной иглы выбраны в соответствиис соотношениямие, ь,- = 0,8 - 1,0; -= 0,2-0,4;Д,Ч - объем тела вращенияЧз - объем внутренней кони ческой полости,Ч - Ч - объем тела участкаквадратного сечения ибуртика за вычетом объема внутренней конической полости,При изготовлении предлагаемой головки инъекционной иглы от круглогокалиброванного прутка например, латунного или алюминиевого, отрезаютисходную заготовку 10, объем Ч+ которой равен объему тела головки, плюсобъем отверстия под иглу, т,е. Ч+ ЪПосле этого на первой операцииштамповки заготовку 10 помещают...

Номер патента: 1098799

Опубликовано: 23.06.1984

Авторы: Кодинский, Мокряков, Романенков, Савотин, Черный

МПК: B28B 13/00

Метки: вагонетки, керамических, печные, садки

...толкатель, стол раздвижки, выполненный из приводных палет, установленных на направляющих, 50 накопитель слоя изделий и переносчик слоя с групповым захватом, стол раздвижки снаб жен приводной подъемно-опускной балкой, расположенной над направляющими, а палеты выполнены с несущими вертикальными щеками, установленными параллельно боковым поверхностям балки, при этом крайние палеты имеют упоры, выступающие надбалкой. Кроме того, между палетами стола раздвижки смонтированы упругие элементы.На фиг. 1 изображена установка, план; на фиг. 2 - вид по стрелке А на фиг. 1 (вид на стол раздвижки); на фиг. 3 - вид по стрелке Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. 2,Установка состоит из смонтированных на объемной раме системы подающих...

Номер патента: 1023417

Опубликовано: 15.06.1983

Авторы: Кузьмин, Мокряков, Оксенгендлер

МПК: H01F 41/02

Метки: ленточных, магнитопроводов, термообработки

...через корпус печи перпендикулярно оси канала печи и содержит на одном конце, размещенном в печи, формирующий угольник, а другаяпод углом 45 о к оси канала печи содержит Формирукюций элемент, контактируюший с формируюшим угольником, при этом другие концы групп толкателей снабжены поворотными рычагами, а привод возвратно-поступательного перемешене ния толквтелей связан с толквтелями через поворотные рычаги.Кроме того, с целью равномерности . передачи формующего усилия на топкатели между фигурными рычагами и приводами возрвтно-поступвтельного перемещения толквтепей размещены уравнительные элементы, например пружины.На чертеже изображено устройство для термообработки ленточных магнитопроводов.Устройство для термообработки ленточных...

Номер патента: 929494

Опубликовано: 23.05.1982

Авторы: Городенцев, Мокряков

МПК: B64D 1/04

Метки: авиационного, груза, подвески, сбрасывания

...перед крюком и выполнен с упорной площадкой, взаимодействующей с вертикальной площадкой, образованной на упоре груза, а тяга выполнена регулируемой по длине.На фиг. лагаемое устройство, об 2 - хвостовая часть уУстройство для подвески и сбрасывания авиационного груза содержит держатель 1 с передним замком 2, установленные в хвостовой части держателя 1 на шкворне 3 шарнирный крюк 4 и на шкворне 5 - запирающий рычаг 6, связанные между собой тягой 7, регулируемой по длине.На грузе 8 размещены упор 9 с вертикальной площадкой и проушина 10, в которую устанавливается крюк 4 при подвеске груза 8, удерживая его хвостовую часть.Запирающий рычаг 6 установлен на регулируемой по высоте оси 11, снабжен вертикальной упорной площадкой, взаимодействующей...

Номер патента: 912515

Опубликовано: 15.03.1982

Авторы: Мокряков, Павлюченко, Романенков, Черный, Шукуров

МПК: B28B 13/00

Метки: вагонетки, керамических, печные, садки

...с корпусом двухходового гидроцидиндра 4, причем дополнительные толкающие элементы 8 расположены с внешних сторон основного толкателя 3, а переносчик 6 слоя изделий снабжен поворотной равноплечей.крестообразной траверсой 10 с углом поворота на 90, на концах которой жестко закреплены головки 1 1 группового захвата 7. Комплектовочный стол 5 выполнен в виде неподвижной секции 12 и подвижной секции 13, на которой установлены ограничительные регулируемые упоры 14. Для группировки изделий 15 на подающих конвейерах 2 применены скдизы 16, проходной упор 17 и неподвижный упор 18, а для раздвижки изделийпалеты 19.Установка работает следующим образом. 4Керамические изделия 15 поступают на систему подающих конвейеров 2, где они сплачиваются в...

Номер патента: 871996

Опубликовано: 15.10.1981

Авторы: Васильев, Заброда, Мокряков

МПК: B21K 27/02

Метки: подачи

...двуплечего рычага 1 привода совпадает с пазом рычага подачи 5,подвижный палец б выталкивается пружиной 7 и замыкает пространство между,этими рычагами. При ходе двуплечего рычага 1 привода вниз он своим выступом, опираясь на верхнюю частьподвижного пальца б, передает усилиерычагу подачи 5, увлекая его за собойвокруг оси 2Рычаг подачи 5 черезсухарь 15 и тягу 14 взаимодействуетс обгонной муфтой 21, совершая приэтом холостой ход подачи. Рабочий ходпроисходит при, подъеме двуплечего рычага 1 привода, когда толкатель 20давит на опорную поверхность рычагаподачи 5 и возвращает его в исходноеположение, осуществляя при этом подачу материала.Отключение подачи происходит приходе штока 8 пневмоцилиндра 10 вправо. В этом случае фиксатор 11...

Номер патента: 810582

Опубликовано: 07.03.1981

Авторы: Мокряков, Шукуров, Юнгмейстер

МПК: B65G 47/29

Метки: выравниваниягруппы, конвейере

...рядов 2, выполненный в виде приводных щек 7. Привод щек может быть пневматическим или глравлтическцм.При этом мехагнизм торцового выразнизангия групиы изделий 8 выполнен в виде полвикных рамок 8, шарнирно закрепленных ца польемцо-опускной раме 6,и попарно сосинеииых посрслством рычагов 9 с приво:шем цилинлром 10. Полвцнные рамки 8 расположены псрпонлие(усярео (в плане) и презолеы:5 щекам 7.ПОЛъсмно-опусИная рама 6 связаеа с сцловым прцволом 4, в частЕом случае, прц ПОМ 01 ЦИ СИСТС:гЫ,РЫгдтов Ц;гт(ЕСТКЦХ Т 51 Г, т. е. рычажной системы 11 которая сцаожоцд противовесом 12 (фиг. 1).Па фиГ. 2 покязд П 13,ме 13 Выпол 1;О:Ия прц 3 олд щек 7 прц помощи пцсвтатцчсск.х мсц 1 кэВ 18 т пру 5 киц 14; ПО Возможсе прцзод в гиле ццлинлРа ца...

Номер патента: 804453

Опубликовано: 15.02.1981

Авторы: Лебедев, Мокряков, Шукуров

МПК: B28B 17/00

Метки: захватное, палет, передачисущильных

...подь са его в соответствующ акая последовательност ключает одновременный го устройства и сушиль посту захвата, что та с увеличением рабочегоУстрОйстВО сОстОит из ХОДОВОЙ тележки 1 с приводом 2, кривошипно-шатунного механизма 3 подъема с двуплечими рычагами 4, жестких тяг 5 и б и захватов 7, выполненных в виде двуплечих рычагов с копирной прорезью 8. Рычаги-захваты 7 установлены в направляющих роликах 9 и 10, один иэ которых расположен с рабочей стороны захвата, а другой введен в копирную прорезь 8. При этом оба ролика 9 и 10 закреплены на раме ходовой тележки 1, а копирная прорезь 8 смещена относительно вертикали, проходящей через ось подвески рычага-захвата 7, к его тыльной стороне. Ходовая тележка 1 с приводными механизмами...

Номер патента: 715375

Опубликовано: 15.02.1980

Авторы: Бекренев, Гиндин, Лебедев, Мокряков, Шукуров, Щетникович

МПК: B61J 3/08

Метки: вагонеток, толкатель

...досылателем вагонеток, состоящим из станины с направляющими и копирами, в направляющих станины установлены тянущие н толкающие штанги, соединенные между собой посредством механизма умножения хода и снабженные упорами, при этом упоры тянущих штанг опертына копиры.На фиг, 1 приведена принципиальная схема толкателя вагонеток; на фиг, 2 - досылатель; на фиг. 3 - схема взаимодействия досылателя с вагонетками и копиром.Толкатель вагонеток состоит из механизма толкания 1 и досылателя 2, состоящего из ста. наны 3 с направляющими 4 и копирами 5. В направляющих 4 установлены тянущие штанги 6 и тол 1 сающие пгганги 7, штанги 6 соединены со штангами 7 через механизм умножения хо. да 8, например троссового типа, и упоры,9 штанг 6 опираются на...

Номер патента: 710806

Опубликовано: 25.01.1980

Авторы: Аполлонский, Визный, Виноградов, Королев, Ксенофонтов, Мокряков, Рабинович, Романенков, Шукуров

МПК: B28B 15/00

Метки: вагонетки, керамических, обжиговые, садки

...столе 12 установлены упоры 28, которые образуют взаимно перпендикулярные каналы 29 и 30 для расположения в них изделий в соответствии с рисунком садки изделий на обжиговой вагонетке.Работает установка следующим образом.Разгрузчик 1 разгружает изделия с сушильных вагонеток 31 и передает их на конвейер подачи изделий 2, где они группируются в ряды 32, которые непрерывно подаются на питающий конвейер 5. Распределительные конвейеры 6 - 9 снабжены выдвижными упорами 33, которые включаются в соответствии с заданной программой набора карт. Программа управления работой сталкивателей и раздвижных палет рассчитана для формирования на неподвижном столе двух видов карт - с расположением изделий по длине параллельно длине стола и...

Номер патента: 572409

Опубликовано: 15.09.1977

Авторы: Лебедев, Мокряков, Рабинович, Шукуров

МПК: B65G 47/24

Метки: ориентации, потока

...флажок сиг.нализатора 14. Напротив флажка на раме 1 закреплен датчик сигнализатора нарушения положения камней, который состоит из крон штейна 15 и конечного выключателя 16. Под 5 дисками 4 находятся керамические камни 17, лежащие на поддоне 18, который установлен на ролики 19 рольганга.Устройство работает следующим образом, Поддон 18 (см. фиг. 1) перемещается по 10роликам 19 слева направо, и камни 17 поочередно проходят зону установки дисков 4, При смещении камня от своего положения на величину, меньшую половины зазора между камнями, попадая в зону установки диска, он 15 диском 4 сначала разворачивается в плане, затем, когда он занимает положение, показанное на фиг. 1, плоская часть конического диска (площадь, ограниченная хордой БГ и...

Номер патента: 555016

Опубликовано: 25.04.1977

Авторы: Аптус, Беренсон, Мокряков, Савкин, Шарф

МПК: B28B 5/04

Метки: двухъярусный, железобетонных, линия, поточно-конвейерная

...колесам 13 поперечного хода форм-вагонеток8,На платформе 23 укреплен цепной толкатель 24 с тяговым усилием. достаточнымо для подачи на платформу 23 одной формы- вагонетки 8 на нижнем ярусе 2, В верхней части снижателя 10 укреплен механизм поворота 16, Подъемник 9 и снижатель 10 выполнен с одинаковыми приводами подъемника, связанными с платформами 14 и 23 цепными тяговыми органами 25 и снабжены бетонными противовесами, обеспечивающими разгрузку тяговых цепей.Предлагаемая двухъярусная поточно-конвейерная линия работает следующим образом.Платформу 14 подъемника 9 опускают до отметки нижнего яруса 2 линии, Затем толкателем 15 вытягивают на платформу 14 форму-вагонетку 8 с нижнего яруса 2 и отцепляют ее от поезда, Толкателем 15...

Номер патента: 103154

Опубликовано: 01.01.1956

Автор: Мокряков

МПК: B24B 47/22

Метки: круга, поверхностей, профильно-шлифовальном, радиусных, станке, точной, установки, шлифовального, шлифования
