Долгин

Номер патента: 1833932

Опубликовано: 15.08.1993

Автор: Долгин

МПК: H01R 13/02

Метки: введения, контактов, нулевым, соединитель, усилием, электрический

...из которых содержит корпус с 10контактными элементами, а одна из частейтакже и прижимной элемент, взаимодействующий с контактным элементом, снабженовозвратной пружиной, нажимным и ограничительным элементами, выполненными в 15виде выступов и установленными соответственно на корпусах подвижной и неподвижной части, э прижимной элемент выполненв виде рычага, один конец которого установлен с возможностью поворота на корпусе 20неподвижной части, и опорного элемента, .шарнирно установленного на свободномконце рычага, при этом укаэанные, выступыи возвратная пружина взаимодействует суказанным рычагом, 25 Подвижную часть 2 по направляющей 13 придвигают к стенке неподвижной части 4. При взаимодействии нажимного выступа 8 с рычагом 5 последний...

Номер патента: 1825957

Опубликовано: 07.07.1993

Авторы: Бражник, Головко, Долгин, Колесник, Шеметов, Шульга

МПК: G01B 5/08

Метки: детали, диаметра

...полажение в пространстве, оказывая силовое воздействие на консольную часть датчиков. линейного перемещения 5. Поворот измерительных штоков 4 в теле скобы 6 при этом предотвращается благодаря наличию фиксирующих пластин 9. Контролируемую деталь 3 устанавливают на столике 2 так, чтобы она входит в соприкосновение с двумя баксвыми находящимися под углом гранями опары 10, в этом случае пружинные зажимы 11 фиксируют положение контролируемой детали 3, обеспечивая надежное прилегание к столику 2 в процессе измерений, В стационарном режиме штанга 12 находится в неподвижном состоянии, измерительные штоки 4, соприкасаясь с поверхностью контролируемой детали 3, воз. действуют нз датчик 5 линейного перемещения, при этом в числе консольных балок...

Номер патента: 1817166

Опубликовано: 23.05.1993

Авторы: Бердинских, Бичуч, Долгин

МПК: H01R 4/42

Метки: зажим, контактный

...равным шагу винта, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, он снабжен хомутом, охватывающим соединяемые 25 Составитель М.Бичуч Техред М.Моргентал Корректор С,Пекарь Редактор Заказ 1727 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к электротехнике, а именно к электрическим соединителям, и может быть использовано для разьемного соединения двух проводников.Цель изобретения - повышение надежности контактного зажима.На чертеже изображен контактный зажим в разобранном виде.Контактный зажим содержит хомут 1, охватывающий соединяемые...

Номер патента: 1800534

Опубликовано: 07.03.1993

Авторы: Бердинских, Бичуч, Долгин

МПК: H01R 4/42

Метки: зажим, контактный

...соединения,На чертеже изображен контактный зажим в разобранном виде.Контактный. зажим содержит наконечники 1, 2 и винт 3, имеющий конусную форму. Конец наконечника 1 выполнен в виде канала 4, на поверхности наконечника 2 выполнена насечка 5, шаг которой равен шагу винта.В месте наибольшего сечения винта выполнено утолщение 6, которым он соприкасается с поперечной частью стенки канала 4. Разность между радиусом винта в месте.утолщения 6 и радиусом резьбовой части ма осуществляют следуюканал 4 вводят винт таким:резьббвая часть была наканала, а утолщение 6 ока1800534 Составитель С, ДолгинРедактор С. Кулакова Техред М. Моргентал Корректор. П. Гереши . аказ 1169 . Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и...

Номер патента: 1798035

Опубликовано: 28.02.1993

Автор: Долгин

МПК: B21J 13/02

Метки: инструмента, формообразующего

...основания пирамиды), и производят наращива- . ние конструкционного слоя 4, Затем пирамиды 3 удаляют. Заготовку матрицы 5 устанавливают на технологическую плиту б никель-кобальта, затем на его поверхности закрепляютлюбым известным способам восковые пирамиды 3 (например, с помощью подогрева и расплавления основания пирамиды) и производят наращивание конструкционного слоя 4. Далее пирамиды 3 удаляют, Заготовку матрицы 5 устанавливают на технологическую плиту б и производят закрепление указанной оболочки в заготовке матрицы 5 с помощью заливки легкоплавкого сплава 7, который заполняет полости, образованные пирамидами 2 и обеспечипает надежное крепление оболочки взаготовке матрицы 4. 1 ил. и производят закрепление указанной оболочки в...

Номер патента: 1775777

Опубликовано: 15.11.1992

Авторы: Бердинских, Долгин

МПК: H01R 4/48

Метки: контактный, узел, электрический

...а на противоположной его стороне выполнена выемка, палец одним концом расположен е выемке упора, а другимконцом - е выемке корпуса,К выемке упора для улучшения фиксации пальца прикреплен пружинный элемен г, охватывающий палец,На фиг,1 представлен обЩий вид электрического контактного узла, на фиг.2 - поперечный разрез узла; на фиг,3 - разрез А-А на фиг.4 (упор, вид сверху),Устройство содержит коопчс, состоящий из двух частей 1 и 2, провода с наконечниками 3, упор 4, палец 5, пружину 6.Части корпуса 1 и 2 выполнены из изоляционного материала и скрепляются между собой с помощью резьбового (болтового) Наконечники 3, закрепленные на концах соединяемых проводов (или кабелей),имеют клиновидную форму, часть наконечника, примыкающая к кабелю,...

Номер патента: 1764875

Опубликовано: 30.09.1992

Автор: Долгин

МПК: B23B 49/02, B23H 7/26

Метки: электрообработки

...постепенно приближается к конусу кондуктора. После выравнивания указанных углов износ кромки снижается.Выполнение центрирующей втулки из упругодеформируемого материала позволяет осуществить сопряжение подвижного кондуктора с кромкой базового отверстия по посадке с натягом, что повышает точность базирования.Сущность изобретения состоит в следующем,При касании подвижного кондуктора кромки базового отверстия центрирующей втулки между нижним торцом кондуктора и торцовой опорной поверхностью базового отверстия имеется зазор,Под действием осевого усилия, прикладываемого к кондуктору, его нижний торец поджимают к опорной торцовой поверхности базового отверстия центрирующей втулки, При этом, за счет упругой деформации верхней части втулки,...

Номер патента: 1744745

Опубликовано: 30.06.1992

Авторы: Бердинских, Долгин, Сиганет

МПК: H01R 13/62

Метки: контактный, узел, электрический

...электрический контактный узел, общий вид; на фиг,2 - то же, вид сверху; на фиг,З - разрез А-А на фиг.2.Электрический контактный узел содержит закрепленный на кронштейне 1 корпус в в;де кинематически связанных и подпружиненных частей 2 и 3, одна из которых (2) выполнена из изоляционного материала, а другая (3) - из электропроводного материала, а гакже наконечник 4. К электропроводной части 2 корпуса и к наконечнику 4 прикреплены концы кабелей 5 и 6 соответственно, Обе части корпуса соединены пружиной 7, В одной из частей корпуса выполнен поперечный осевой упор 8, а в другой - соответствующий ему полукруглый паз, что позволяет поворачиваться одной 5 10 15 20 25 ЗО 35 40 45 50 части корпуса относительно другой на определенный угол...

Номер патента: 1740221

Опубликовано: 15.06.1992

Автор: Долгин

МПК: B61D 9/00

Метки: вагон-самосвал

...и блок 19(20) .Барабаны 7 и 8 снабжены храповыммеханизмом для предотвращения самопроизвольного открывания продольныхбортов.Рассмотрим работу устройства принаклоне кузова вагона-самосвала, например, в левую, сторону,Включают электродвигатель 4, обеспечивая вращение вала против часовойстрелки, Подают сигнал на .муфту сцепления барабана 5, подсоединяя его квалу электродвигателя 4. Одновременно отключают храповый механизм барабана и трос 11 перестает удерживатьпродольный борт 1, Трос 9 натягивается, в результате чего кузов наклоняется, поворачиваясь относительно опоры24 поворота на необходимый угол, ив то же время неудерживаемый тросом11 борт 1 открывается. Для предотвращения резкого падения борта предусмот"рены амортизирующие...

Номер патента: 1723467

Опубликовано: 30.03.1992

Авторы: Долгин, Киселев, Колинько, Кучин, Назаренко, Пануровский, Шушаков

МПК: G01L 1/14

Метки: силоизмерительное

...силовводящем, и преобразователя емкости в аналоговый сигнал, Преобразователь емкости в аналоговый сигнал размещен в корпусе силоизмерительного устройства и выполнен в виде генератора прямоугольных импульсов, усилителя и синхронного детектора, при этом потенциальные электроды дифференциального емкостного датчика подключены к генератору прямоугольных импульсов, токовый электрод - к усилителю напряжения, выход которого соединен с первым входом синхронного детектора, соединенного вторым входом с генератором прямоугольных импульсов, Благодаря наличию этих признаков отсутствуют погрешности от сухого трения, поскольку измерения деформации осуществляются бесконтактным методом, уменьшаются погрешности силоввода и погрешности из-за влияния...

Номер патента: 1723368

Опубликовано: 30.03.1992

Авторы: Бердинских, Долгин

МПК: F16B 2/00, F16B 2/08

Метки: быстроразъемное, взаимно, выступами, направленными, соединение

...сил,Цель изобретения - обеспечение автоматического разъединения зажимаемых деталей при воздействии значительныхпродольных (выдерживающих) сил. Поставленная цель достигается тем. чтозажим содержи 1 р; врезной хомут, стягиваемый при помощи резьбового соединения, пальцы и упоры, передающие усилия на скрепляемые детали, причем для фиксации концов пальца в хомуте и упоре имеются выемки, а к упору для улучшения фиксации пальца прикреплен пружинный элемент, удлиняющий стенки выемки.На фиг.1 представлено предлагаемое соединение; на фиг.2 -палец; на фиг,3 - разрез А - А на фиг.1; на фиг.4 - упор.Зажим содержит упоры 1,непосредственно прижимающие соединяемые детали 2, пальцы 3, передающие прижимающие усилия на упоры 1 с разрезного...

Номер патента: 1716345

Опубликовано: 28.02.1992

Авторы: Белецкий, Долгин, Кузовников, Кучин, Ледовский, Шушаков

МПК: G01L 1/02, G01L 25/00

Метки: силовозбудитель

...и поверки динамометров. 5Цель изобретения - повышение точности воспроизведения и поддержания силы, а также повышение производительности,На чертеже изображена схема силовозбудителя, 10Силовозбудитель содержит гидроцилиндр 1, неуплотненный поршень 2, имеющий направляющие для исключения перекоса поршня при приложении нагрузки, основание 3, к которому герметично кре пится теплообменник 4 и упругая мелкогофрированная оболочка 5, подкрепленная эластичным амортизатором 6. Полость гидроцилиндра заполняется рабочим телом 7 например, жидкостью, имеющей большой коэффициент температурного объ емного расширения, Рабочеедавление жидкости контролируется манометром 8.Силовозбудитель работает следующим образом.При нагреве рабочего тела 7 при помо щи...

Номер патента: 1697865

Опубликовано: 15.12.1991

Авторы: Боченков, Вологжин, Долгин, Дудукалова, Калиниченко, Леськив, Розов, Шулепов

МПК: A63G 21/20

Метки: аттракцион

...и надувные фигуры 9 подвешены на 5 тросах 24 к кровле 2, а надувные фигуры, заполненные гелием, подъякорены газоводами 10 к средствам периодической подкачки, выполненным в виде баллона 10 с краном 12. Павильон 1 по внешнему пери метру имеет ограждение 25 высотой, превышающей рост человека, при этом кровля 2 павильона 1 опирается на колонны 26, а эстакада посадки - высадки 5 имеет лестницу 27. 15Аттракцион работает следующим образом.Посадка посетителей аттракциона в транспортные средства 4 производится на эстакаде 5, на которую они поднимаются по 20 лестнице 27, Разместившись на сиденье транспортного средства 4, посетитель страхует себя прижимной планкой, что проверяет посадчик. Затем посадчик с пульта 28 дает команду транспортному...

Номер патента: 1696196

Опубликовано: 07.12.1991

Автор: Долгин

МПК: B23H 7/22

Метки: электрод-инструмент

...чеоез электрохимической обработки. Цель изобретения - повышение производительности за счет улучшения циркуляции электролита, Рабочая поверхность электрода-инструмента 1 разделена нэ отдельные элементы путем в.:полн .ния выступов 6, в которых вь)полне)ы каналы 5, примыкающие к рабочей поверхности, связанные с осевыми канэлаии 7. Каналы 5 облегчают поступление электролита в зону обработки при вибрации электрода-инструмента. 4 ил. внутренний канал 4 хвостовика 3 подается пол,.вом ьа ра бочий поясок и обрабатываемую деталь.Смену электоолита в зоне обработки осуществляют с помощью вибрации электрода-инструмента, Каналы 5 рабочего пояска 1, выходящие в каналы 7 перемычек 2, облегчают псступление в зону обработки с,.ежего электоолита и...

Номер патента: 1693084

Опубликовано: 23.11.1991

Авторы: Бансявичюс, Волков, Долгин

МПК: C21D 1/04

Метки: магнитной

...частотами.Криваяна фиг.1 изображает колебания, которые возбуждает первый генератор8 электрических колебаний, кривая- коле 10 бания, которые возбуждает второй генератор 11 электрических колебаний. Этикривые различаются только разностью частот Ла, все остальные параметры одинаковы. На изображенном участке кривих можно15 выделить два одинаковых по длине периодаТ 1 и Т 2,В периоде Т 1 колебания направлены водну сторону, затем в периоде Т 2 верхняякриваяпереворачивается относительно20 своего первоначального положения, затемэта кривая опять возвращается в исходноесостояние, т,е, в каждом последующем периоде криваяменяет свое положение, в товремя как криваяпостоянно находится в25 своем исходном состоянии. Это явление называется...

Номер патента: 1684596

Опубликовано: 15.10.1991

Авторы: Волков, Долгин

МПК: G01B 17/04

Метки: напряжений, остаточных, перераспределяющихся, процессе

...виброобработки непосредственно при нахождении иэделия на столе вибростенда, на котором проводится этот процесс. 3 ил. изделий на первой, второй и третьей формах колебаний и соответствующее каждой из этих форм расположение датчиков перемещения.Способ осуществляют следующим обра 1684596тактные датчики 2 перемещений, например электретные датчики. Возбуждают изделие 1 на резонансной частоте и контролируют амплитуды перемещений его в выбранных сечениях. Сравнивают измеренные значения амплитуд в текущий и в предшествующий моменты времени и при появлении совпадения этих значений в пределах точности проводимого эксперимента прекращают возбуждение колебаний, Момент стабилизации амплитуды перемещений соответствует моменту окончания...

Номер патента: 1676010

Опубликовано: 07.09.1991

Авторы: Долгин, Резников, Эйстрах

МПК: H02K 5/12

Метки: маслозаполненный, погружной, электродвигатель

...масло двигателя, диэлектрических свойств, например, кремнийОрганическая,20 При заполнении плоскости разъемажидкОстью поршень 14 устанавливают вверхнее положение, при этом колодка 3 размещается в торцовом отверстии А таким образом, что ее верхний торец находится ниже25 торцовой поверхности (среза) отверстиякорпуса. Канал 13, в котором установленкомпенсатор в виде поршня 14, связываетполость разъема с полостью двигателя,Погружной маслоэаполненный электро 30 двигатель (фиг, 2) отличается от представленного на фиг, 1 тем, что компенсэторвыполнен в виде мембраны 15 из эластомерного дкэлектрического материала, закрепленной на торце электроизоляционной35 колодки 3 со стороны полости двигателя иимеющей втулки 11 для уплотнения выводов2 обмотки...

Номер патента: 1652150

Опубликовано: 30.05.1991

Автор: Долгин

МПК: B61D 17/02, B62D 35/00

Метки: кузов, скоростного, средства, транспортного

...в корпусе 9. Нижняя часть тяг 7 ф также находится в корпусе 9, а сама Ъ тяга 7 удерживается направляющими10., Листы обшивок частей 2 и 1 побокам транспортного средства перекрь 1- ваются с тем, что при повороте части 1 и движении части 2 вниз и назадв боковых стенках отсутствуют просветы, При движении транспортного средства лобовая поверхность головной части 1 испытывает давление набегаю 5 щего воздушного потока, Под действием силы этого давления часть 1 поворачивается в шарнире (упругом элементе) 4, При этом осуществляется поворот и относительно шарнира (упругого элемента) 5, Под действием поворачивающейся головной части 1 и воздушного потока верхняя часть 2 кузова сдвигается вниз и назад. Первоначальное положение верхней части 2...

Номер патента: 1647556

Опубликовано: 07.05.1991

Авторы: Антонов, Васильев, Долгин, Храмов

МПК: G06F 7/50

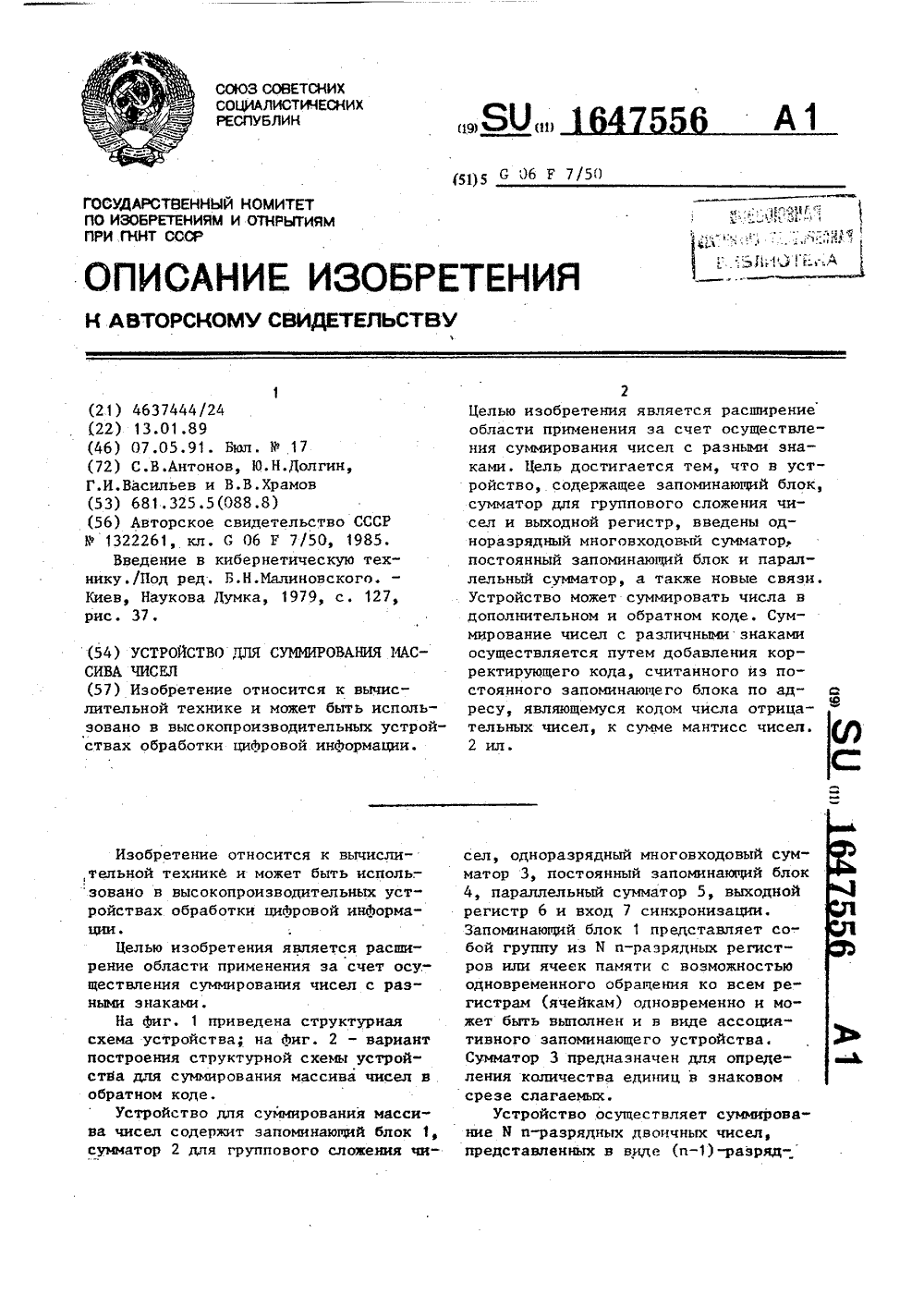

Метки: массива, суммирования, чисел

...устройства.Сумматор 3 предназначен для определения количества единиц в знаковом срезе слагаемых.Устройство осуществляет суммирование К и-разрядных двоичных чисел, представленных в виде (и) -разряд5 16475определяется следующим ма мантиссобразом10 15 Так как разрядность результата равна семи, то на выходе сумматора 2 получают число .О. 100001.; Так как в массиве содержится три отрицательных числа, то на выходе сумматора 3 будет сформирован код 011, т.е. 3 в двоичном кодеЭтот код является адресом дпя считывания Рэ, ,которое является суммой фиктивных единиц и знаков из блока 1, т.е. будет считано число Р=1101. Окончательно сумма массива определится как;О. 1000011.101 25 формула изобретения Устройство для суммирования масси 35ва чисел,...

Номер патента: 1620262

Опубликовано: 15.01.1991

Авторы: Аугутис, Бансявичюс, Волков, Долгин, Пуоджюкайтис

МПК: B23P 25/00

Метки: вибрационном, напряжений, остаточных, процесса, снижения, старении

...магнитного насыщения с одновременным замером числа скачков Баркгаузена, Таким образом, деталь подвергается циклическому перенамагничиванию магнитным полем, напряженность которого изменяют по пилообразному закону от нуля до полного насыщения. Так как в результате дейстзия на деталь 2 остаточных напряжений число скачков Баркгауэена при намагничивании возрастает, то во время вибрационного старения, когда величина остаточных напряжений уменьшается, уменьшается и число скачков Баркгаузена, т,е. во время вибродй старения контролируется величина, гдейМ - число скачков Баркгаузена. В тот момент, когда величина остаточных напряжений не изменяется, т,е, когда они полностью псрераспределились и стабилизировались, стабилизируется и изменение числа...

Номер патента: 1620230

Опубликовано: 15.01.1991

Автор: Долгин

МПК: B23H 9/00

Метки: внутреннего, гироскопа, карданного, подвеса, электрохимической

...упругих подвесов гироскопических приборов.Целью изобретения является повышение точности геометрических размеров и улучшение упругих свойств перемычек.На фиг.1 схематично показан подвес; на фиг.2 - разрез А - А на фиг.1.Устройство содержит упругие оси 1 - 4 подвеса, промежуточные оси 5 - 8 подвеса, электроды-инструменты 9 - 12 для обработки перемычек осей 1-3 и электроды-инструменты 13 - 16 для обработки перемычек о"ей 2-4. ругих подвесов гироскопических приборов, Целью изобретения является повышение точности геометрических размеров и улучшение упругих свойств перемычек, Электродами-инструментами обрабатывают перемычки осей, имеющих избыточную жесткость при нагружении осей моментами, для чего подают электролит в межэлектродн ый и...

Номер патента: 1613884

Опубликовано: 15.12.1990

Авторы: Бансявичюс, Волков, Долгин, Милашюс

МПК: G01L 1/16

Метки: напряжений, остаточных

...на вход первого усилителя 8, где вследствие наличия второгокаскада усиления полученный сигнал изменяется по фазе на 180 (фиг. Зв), Усилитель35 8 является усилителем заряда, т.е, усилитель с очень большим входным сопротивлением (тысячи МОм), а время измеренияисчисляется секундами (до 30 с). Затем сигнал подается на первый вход первой схемы40 9 сравнения, где он сравнивается с сигналом, снимаемым с второго усилителя 12(фиг, Зг). В случае совпадения первых по -лупериодов обоих сигналов, сигнал от усилителя 8 поступает на первый детектор 10,пред -45 ставляющий соЬой однополупериодный выпрямитель, где детектируется и подаетсяпервому индикатору 11, представляющемусобой осциллограф. По наличию этого сиг- ,нала в индикаторе 11 можно судить...

Номер патента: 1611826

Опубликовано: 07.12.1990

Авторы: Гриценко, Долгин, Пясецкий

МПК: B65H 21/00

Метки: абразивной, концов, ленты, соединения

...а в нижней (большего сечения) его части смонтирован поршень 5 со штоком 6, на котором шарнирно закреплена прижимная плита 7. Параллельно обц 1 ей оси цилиндров на станине жестко установлена упорная плита 8, на которой перпендикулярно ее лицевой поверхности консольно смонтированы два свободно вращающихся на своих осях цилиндрических параллельныхдруг другу поддерживающих ролика 9 иодин натяжной эксцентриковый вал 10 с управляющим рычагом 11 для растяжения/7 ример. Абразивную ленту 2 с очищенными и смазанными клеем концами (подлекащнми соединению) надевают на систему роликов 9 и вала 10, а ее концы совмещают с натягом и укладывают на стол.нод прижимной плитой 7. Затем подают рабочую среду (воздух, жидкость) в цилиндр 2 и через поршень 3...

Номер патента: 1606516

Опубликовано: 15.11.1990

Авторы: Долгин, Ершов, Зингер, Зиновьев, Калугин, Пуганова

МПК: C09J 5/06

Метки: склеивания

...химической, машиностроительной и других отраслях промьппленности. Цель изобретения - повышение прочности склеивания. Для этогона одну из склеиваемых поверхностейнаносят слой толщиной 5-10 мм предварительно охлажденного нри (-30)(-50) С в течение 20-40 мин сверхвысокомолекулярного полиэтилена с размером частиц 0,1-0,25 мм. Последующееконтактирование склеиваемых поверхностей осуществляют под давлением не менее 10 МПа и температуре спеканиясверхвысокомолекулярного полиэтилена.1 таблние 20-40 мин порошок сверхвысокомолекулярного полиэтилена с размером частиц 0,1-0,25 мм слоем толщиной 5 -10 мм. Затем образцы поджимают и вдерживают под давлением не менее10 мПа в течение 10 мин. После этогоодин из образцов нагревают до температуры...

Номер патента: 1602913

Опубликовано: 30.10.1990

Авторы: Алмакаев, Долгин, Зиновьев, Калугин, Кондаков, Морозик

МПК: D21F 3/08

Метки: бумагоделательной, вал, гранитный

...рубашки 1, на торцах которых имеются кольцевые выточки 2, с расположенными в них соединительными втулками 3, смонтированными с зазором на сердечнике 4. Каждая из соединительных втулок имеет компенсатор локальных напряжений торцовых поверхностей блоков рубашки 1, выполненный в аиде участка 5, имеющего в продольном сечении вала фор,му полукольца, выпуклой стороной контактирующего с внутренней поверхностью соответствующей кольцевой выточки. На участке 5 могут быть выполнены прорези 6 для увеличения способности к деформации в соответствии.с геометрией кольцевой выточки,Полость между. рубашкой и сердечником заполнена заливочной массой 7. На торцах вала имеются зажимные элементы 8.Устройство работает следующим образом.При сборке вала с...

Номер патента: 1596207

Опубликовано: 30.09.1990

Автор: Долгин

МПК: G01B 5/14

Метки: высоты, детали, конуса, фаски, цилиндрической

...на цилиндрической детали осуществляют следующим образом.У контролируемой детали 1 измеряют 20 диаметр Й отверстия, диаметр 0 цилиндрической наружной поверхности и высоту Ь детали. Используют для предлагаемого способа прямоугольную призму 4 и эталонный ролик диаметром д 25 Устанавливают на призму 4 сначала деталь 1, а затем этялонный ролик 5 и в плоскости, расположенной к одной иэ плоскостей призмы, являющейся ус-с тановочной базой для детали 1, под 30 углом (, равным половине угла конуса Аасок, дополнительно измеряют расстояние с от верхней образующей конуса Ааски 3 на наружной цилиндрической поверхности до основания призмы 4,З расстояние с от нижней образующей конуса Ааски 2 у отверстия до основания призмы 4 и расстояние 1 от верхней...

Номер патента: 1594633

Опубликовано: 23.09.1990

Авторы: Бердинских, Бичуч, Долгин

МПК: H01R 9/26

Метки: зажим, контактный

...штыри 7 составной части 2 надевают контактные колпачки 8 и устанавливают контактные наконечники9 проводов и кабелей. Затем устанавливается составная часть 2 и поджимает указанные наконечники.Лля каждой ответной части 2 операция подсоединения наконечников повторяется. Отверстия 10 .служат для крепления зажима к несущей конструкции.Изобретение позволяет испольэовать устройство, ответные части которого представляют собой единый унифицированный элемент, одна сторона которого выполняет Функцию основания,а другая - крышки Это ведет к уменьшению габаритов зажима и снижению его материалоемкости.формула к з о б р е т е н и яКонтактный э мим, содержащий корпус по меньшей мере из двух ответных частей, на внутренней поверхности которых...

Номер патента: 1585184

Опубликовано: 15.08.1990

Автор: Долгин

МПК: B60P 1/00

Метки: кузов, средства, транспортного

...борта 1 трос 11 проходит по роликами 32 - 35.В транспортном положении палец 15 пропущен через прорезь 18 в поперечном борту 3 и вдет в петлю на тросе 10,Рассмотрим работу устройства при разгрузке транспортного средства, например, в правую сторону (указываются элементы, находящиеся только на одном торце транспортного средства),Включают электродвигатель 4, обеспечивая вращение вала по часовой стрелке, Подают сигнал на муфту сцепления барабана 6, подсоединяя его к электродвигателю 4. Трос 12 натягивается и вытягивает установленный на борту 2 в направляющих 16 палец 15 из петли в тросе 10 и из прорези 18 в поперечном борту 3. При этом сжимается пружина 17.Подают сигнал на муфту сцепления барабана 8, подсоединяя его к валу...

Номер патента: 1579671

Опубликовано: 23.07.1990

Автор: Долгин

МПК: B23H 3/04

Метки: электрод-инструмент

...обработки они оказываются перекрытыми наружной боковой поверхностью внутреннего изо 1лирующего элемента 4, что исключает утечку электролита вне зоны обработки.Окна 5 изолирующего элемента 4 слу, жат для подвода электролита в зону обработки. Их длина в плане меньше ширины обрабатываемой детали, что такжеисключает утечку электролита вне зоныобработки. Выступ 6 изолирующего элемента 4 служит для осуществления кинематической связи внутреннего изолирующегоэлемента 4 с вращающимся столом станка (не показан) через обрабатываемуюзаготовку 8, Упор 7 служит для ограничения возможности перемещения изолирующего элемента 4 в осевом направлении.Электрод-инструмент работает следующим образом.Электрод-инструмент устанавливают вшпиндель станка соосно...

Номер патента: 1570987

Опубликовано: 15.06.1990

Авторы: Долгин, Кучер, Фейгин

МПК: B65H 23/26

Метки: полотна, правки

...На торцах поворотного корпуса 4 подшипников 3 ка.чения жестко попарно закреплены диски5 и 6, последний иэ которых являетсяпериферийным по отношению к цапфе 2вала 1 и посажен с помощью втулки 7,Втулка 7 смонтирована на цилиндрическом приливе 8, выполненном на корпусе 4 подшипников со стороны, противоположной соответствующей цапфе разгонного вала, Прилив 8 имеет наружнуюрезьбу, на которой навинчена гайка 9 40для прижатия к корпусу 4 периферийного диска 6, Средство для измененияпрогиба вала - нажимные 10 и фиксирующие 11 болты, расположены по периферии дисков. Болты своими концамиупираются в торцовые поверхности шарнирных концевых опор 12, в которыхустановлены поворотные корпуса 4 подшипников 3 качения,Устройство работает следующим...
