Номер патента: 1323372

Опубликовано: 15.07.1987

Авторы: Кудрявцев, Медведев

МПК: B25J 15/00

Метки: схват

...2 с захватными губками 3гибкая лента 5 выпрямляется, придапая заготовке 7 определенные направ 1 О ление и усилие перемещения, которыемогут регулироваться за счет возможности различного фиксированного закреппения концов гибкой ленты 5 осями б в пазах 4.5 Изобретение относится к машиностроению, а именно к робототехнике,Цель изобретения - упрощенно коп струкции и расширение технологических возможностей схвата. за счет обе печения возможности регугировки направления и усилия досылки заготовок.На,фиг. 1 изображен схват с зажа той деталью; на фиг. 2 - то же, .с разделенными подвижнымп рычагами в момент досылки заготовки; на фиг. 3 - вид А на фиг. 1.Схват содержит корпус 1, подвккные рычаги 2 с захватными губками 3, в которых...

Номер патента: 1323353

Опубликовано: 15.07.1987

Авторы: Медведев, Натапов

МПК: B24B 39/02

Метки: раскатка, роликовая

...малых диаметров,Цель изобретения - повышение качества обработки путем улучшения работоспособности и долговечности.На фиг, 1,изображена предлагаемая раскатка, осевое сечение; на фиг. 2 - разрез А-А на фпг. 1.Роликовая раскатка содержит корпус 1, в котором диаметрально противоположно размещены два деформирующих ролика 2, контактирующие одновременно с двумя одинаковыми цилинд - рическими опорными элементами 3 установленными в осевом отверстии корпуса 1 симметрично относительно плоскости расположения осей деформирующих роликов 2. Опорные элементы 31 еют возможность регулировочного перемещения и фиксации посредством винтовв плоскости, перпендикулярной плоскости расположения осей роликов 2, От выпадания в осевом направлении опорные элементы...

Номер патента: 1322128

Опубликовано: 07.07.1987

Авторы: Егай, Медведев, Уразов

МПК: G01N 19/02

Метки: коэффициента, трения

...а именно к технике длятрибологических исследований подшипнковых материалов.Целью изобретения является повышение производительности определеникоэффициента трения путем автомати"зации преобразования угла трения вкоэффициент трения.На чертеже схематически изображено предлагаемое устройство.Устройство содержит основание 1,вал 2, привод 3 вращенйя вала, держтель 4 образца 5, держатель 6 контробразца 7, датчики 8 и 9 для фиксации начала и окончания движения держателя 6 контробразца, шкалы 10 и11 с нониусами 12, и 13, кулису 1,ползун 15, шарнир 16, второй ползун17 и направляющую 18.Устройство работает следующимобразом.Образец 5 в виде пластины закрепляют на держателе 4, представляющемсобой плиту, жестко связанную с валом 2....

Номер патента: 1321985

Опубликовано: 07.07.1987

Авторы: Дударев, Каспаров, Краков, Медведев, Письман

МПК: F16N 15/00

Метки: смазки, узел

...к ослаблению магнитного поля, что в свою очередь отрицательно влияет на возможность удержания смазки 8.С торцов пару 2 трения закрывают торцовые крышки 10, в которые вплотную прилегают к источникам 3 магнитного поля и немагнитным вставкам 4 и выполняют функции полюсных наконечников.В торцовых крышках 10 выполнены отверстия, через которые пропущены валы 11.В зазоре между торцовой крышкой 10 и валами 11 в качестве уплотняющих колец расположена малоиспаряющаяся магнитная жидкость 12.В качестве источника магнитного поля имогут быть использованы как постоянные магниты, так и электромагниты, в последнем случае величину магнитного поля можно регулировать в соответствии со скоростью вращения элементов пары 2 трения.Узел смазки работает...

Номер патента: 1321932

Опубликовано: 07.07.1987

Авторы: Бедим, Медведев, Мироненко, Столяров

МПК: F04D 29/28

Метки: вентилятора, колесо, осевого, рабочее

...приводит угла атаки этого поток 1 ил.Составитель Ю,АнтиповТехредЛ.Сердюкова Редактор И.Николайчук Корректор С.Черни Заказ 2739/28 Тираж 574 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, %-35, Раушская наб д. 4/5Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 1Изобретение относится к вентиляторостроению и в частности, к рабочему колесу осевого вентилятора.Целью изобретения является повышение КПД.На чертеже показано рабочее колесо вентилятора, меридиональное сечение.Рабочее колесо осевого вентилятора содержит цилиндрическую втулку боковая 2 и торцовая 3 поверхности которой сопряжены между собой при помощи тороидального участка 4, и размещенные на втулке листовые...

Номер патента: 1321860

Опубликовано: 07.07.1987

Авторы: Белькевич, Загидуллин, Кустарев, Медведев, Осипов, Таммор, Фрейман

МПК: F01P 3/20, F02B 29/04

Метки: внутреннего, двигателя, наддувом, охлаждения, сгорания

...ох лаждающей жидкости и теплом отработавших газов (заслонка 22 перекрывает окно 20), и воздухоохладитель 5, подается в двигатель. При этом орган 26 перекрытия трубопровода 13 закрыт и вентилятор 4 отключен.45 При увеличении нагрузки повышаютсятемпература и расход наддувочного воздуха и отработавших газов, что приводит к увеличению температуры жидкости на выходе из теплообменника 18. По сигналу датчика 16 температуры охлаждающей жидкости орган 35 перекрытия патрубка открывается, а заслонка 22 открывает окно 20 и закрывает окно 21, что приводит к просасыванию воздуха из атмосферы через теплообменник 18 за счет разряжения, создавае мого эжектором. Однако вследствие взаимного теплообмена между жидкостью и наддувочным воздухом в...

Номер патента: 1321711

Опубликовано: 07.07.1987

Авторы: Дубова, Медведев, Шевчук, Шишко

МПК: C04B 12/02

Метки: вяжущее

...раствор взаимодействует с кислотой с образованием одновременно фосфатов цинка и магния, равномерно распределенных по всему объему цементного камня, способствуя получению упорядочечных, мелкокристаллических структур, оэладающих повышенной механической прочностью и адгезией,Введение в состав вяжущего раствора 2 пО МдО, имеющего значительнобольшую химическую активность по сравнению с карбонитридом титана, приводит к взаимодействию его с ортофосФорной кислотой при более низких температурах, при которых ТСЫ не реагирует с кислотой, Поэтому карбонитридтитана полностью превращается в наполнитель, обеспечивающий электропроводные свойстве при меньшем его расходе, Вяжущее в этом случае состоит изагрегатов Т 1.СУ, включенных в массуколлаидных...

Номер патента: 1321679

Опубликовано: 07.07.1987

Авторы: Дружинин, Кобзев, Медведев, Минаков, Статюха, Федоров, Филатов

МПК: C01C 1/04, G05D 27/00

Метки: аммиака, процесса, синтеза

...типового экспоненциального фильтра.Задатчик 14 предназначен для формирования эталонного давления Р для которого устанавливаются параметрырегулятора 3 и компенсатора 1. Функциональный блок 17 предназначен дляформирования величины А,=А", где0 п 1. В частном случае п=0,5, приэтом назначением блока 17 является получение величины, равной квадратно. -му корню из величины А (т.е, А,= 4 А).25Задатчики 15 и 1 б предназначены для формирования величин нижней Н и верхней В границ зоны , в которой изменение параметра А незначительно влияет.на работу агрегата синтеза. Для изме нения величин Н,В,Р удобно испЪльзо,вать внешние устройства УВМ типапульта программиста. Устройство работает следующим образом. При помощи измерителей 2 и 5 втемпе с...

Номер патента: 1321556

Опубликовано: 07.07.1987

Авторы: Арсентьев, Брагинский, Евсеев, Медведев, Харин

МПК: B23Q 15/00

Метки: процесса

...обработки поверхности изделия 1 инструментом 2, регистрируется с помощьюпьсзопреобразователя 3, установленного наинструменте. Электрический сигнал, получаемый на выходе пьезопреобразователя,усиливается усилителем 4 в диапазоне частот 50 - 500 кГц. Усиленный сигнал поступает параллельно на два избирательных усилителя 5 и 6 с полосами пропускания соответственно 50+ 10 и 150. 10 кГц. Сигнал свыходов усилителей детектируется соответственно первым 7 и вторым 8 детекторами,С выхода первого детектора 7 сигнал поступает на делительное устройство 9 с делением пополам, и затем сигналы с делительного устройства 9 и второго детектора 8поступают на компаратор 10, откуда сигналпоступает на управляющее устройство (неноказано), которое может,...

Номер патента: 1320681

Опубликовано: 30.06.1987

Авторы: Вильдтгрубе, Медведев

МПК: G01M 7/00

Метки: испытания, нагрузки, ударные

...пружины 11 тягой 12, на которой установлены подпружиненный с помощью пружины 13 упор 14 для взаимодействия с первым плечом рычага 4 и жестко закрепленный упор 15 для взаимодействия с рычагом 6, Одни концы упругих элементов 5 имеют цилиндрические опоры 16 для взаимодействия с втулкой 7, а другие концы оперты на регулировочные опоры 17, служащие для изменения силы предварительного сжатия, упругих элемен-. тов 5.Устройство для испытания изделий на ударные нагрузки работает следующим образом.При соударении ударного возбудителя 1 с мерным стержнем 2 в пбследнем возникает волна сжатия,. которая,пе13206 Формула изобретения Составитель В. финогеновТехред М.Ходанич Редактор А. Огар Корректор Л, Пилипенко Заказ 2650/45 Тираж 776 ВНИИПИ...

Номер патента: 1320637

Опубликовано: 30.06.1987

Авторы: Васильев, Витязь, Конев, Медведев, Молодкин, Моргун, Сенин, Шелег, Шумейко

МПК: F28D 15/04

Метки: тепловая, труба

...может быть использовано в электротехнической промышленности при раз работке полупроводниковых приборов, а также в радиотехнике и машиностроении.Цель изобретения - повышение тепло- передающей способности.На фиг. 1 схематически показана предлагаемая тепловая труба с корпусом, не имеющим внутреннего оребрения; на фиг. 2 - то же, с корпусом, имеющим внутреннее оребрение; на фиг. 3 - модуль предлагаемой тепловой трубы.Тепловая труба содержит корпус 1 с капиллярной структурой внутри, состоящей из идентичных пористых модулей 2, образующих центральный 3 и периферийные 4 паровые каналы. На наружной поверхности модули имеют продольные пазы 5, образующие при соединении между собой и с корпусом 1 дополнительные каналы (артерии 6) для жидкости,Корпус...

Номер патента: 1319150

Опубликовано: 23.06.1987

Авторы: Батоев, Медведев, Рустамов, Сагутдинов, Селивахин

МПК: H02H 5/10, H02H 7/09

Метки: защиты, неполнофазных, работы, режимов, сети, трехфазных, электрической, электроустановок

...работы электрической сети 1 цд выходе ФНОГ 1 6 появляется сигнал, который через элемент ЗАПРЕТ поступает ца вход второго порогового органа 10. С выхода второго порогового органа 10 сигнал поступает на отклюцаюший вход первого коммутационного аппарата 2. Вследствие этого коммутационный аппарат 2 отключает электроустановку 4, В то же время сигнал поступает ца вход первого блока 9 задержки и через время, определяемое с ммарным врсмецем срабатывания элемента ЗАПРЕТ 8, второго органа 10 и первого коммутационного аппарата 2, поступает на заире цдающий вход элемента ЗАПРЕТ 8. Вследствие этого синал с входа порогового элемента 10 и отключающего входа коммутационного аппарата 2 исцезает, электроустановка 4 остается в отключенном положении,...

Номер патента: 1318388

Опубликовано: 23.06.1987

Авторы: Медведев, Натапов

МПК: B24B 39/02

Метки: раскатка, роликовая

...Раушская наб д.4/5 Производственно-полиграфическое предприятие, г, Ужгор 1, уя .1 нктная,413Изобретение относится к металлообработке, может быть использовано для размерно.-чистовой обработки пластическим деформированием внутренних цилиндрических поверхностей малых диаметров и является усовершенствонанием известной раскатки по авт.св. У 1258678.Цель изобретения - упрощение конструкций раскатки путем уменьшения количества деталей.На фиг. показана раскатка, осевое сечение на фиг.2 - разрез А-А на фиг.1,Роликовая раскатка имеет корпус 1, в котором диаметрально противоположно размещены два деформирующих ро лика 2, взаимодействующие с цилиндрической поверхностью опорного элемента 3, установленного в осевом отверстии корпуса 1. Опорный элемент...

Номер патента: 1317410

Опубликовано: 15.06.1987

Автор: Медведев

МПК: G05F 1/38

Метки: переменного, стабилизатор

...и последовательно с обмоткой управления первого магнитногоусилителя 5. Все три обмотки 5, 7 и8 образуют последовательную ветвь,подключенную к выходным выводам, квыходу стабилизатора. При отсутствиитока в обмотке 9 управления второгомагнитного усилителя 6 его рабочиеобмотки имеют максимальную индуктивность, обладают максимальным индуктивным сопротивлением. При наличиитока управления в обмотке 9 индуктивное сопротивление обмоток 7 и 8 на 7410 2чинает падать и .в обмотке управления первого магнитного усилителя 5 появляется ток управления, понижающий напряжение в нагрузке. К входным выводам подключена цепочка элементов, состоящая из стабилитрона 1 О, гасяще" го резистора 12 и вентиля 11, которая обеспечивает нормальный режим работы...

Номер патента: 1317358

Опубликовано: 15.06.1987

Авторы: Апросина, Волчек, Енохин, Медведев, Милорадович, Филев, Шейпак

МПК: G01N 33/40

Метки: вирусных, диагностики, заболеваний

...больного достигаетСя при доле пораженных моноцитов 5 137.При использовании предлагаемого способа сроки диагностики сокращаются до 1 суток. Способ диагностики вирусных заболеваний путем исследования компонентов крови, о т л и ч а ю щ и йс я тем, что, с целью ускорения д 5 способа, определяют относительноесодержание моноцитов, имеющих вирусные включения, и при значении этогопоказателя от 20 до 657. диагностируют вирусное заболеваниеТ аблица 1 Стадии заболевания Моноциты 123(14.11.85) 13 1 13173Изобретение относится к медицине,а именно к методам диагностики вирусных заболеваний.Цель изобретения - ускорение способа эа счет определения доли моноцитов, имеющих вирусные включения..Способ осуществляют следующимобразом,3"5 мл...

Номер патента: 1316097

Опубликовано: 07.06.1987

Авторы: Медведев, Пономаренко

МПК: H04L 7/02

Метки: компенсации, сдвига, частот

...1 Гц, на выходах третьего 15 и четвертого 16 элементов И появляется сигнал логической " 1", так как эти элементы открыты логической "1" с выхода блока 18, которая там установилась при включении питающего напряжения.Разрядность первого коммутирующего реверсивного счетчика 6 выбирается иэ условия где вГ - минимально возможное расхождение частот Г и ГЛогическая "1" с выходов третьего 15 и четвертого 16 элементов И закрывает первый 11 и второй 12 элементы запрета и открывает первый 13 и второй 14 элементы И для прохоадения импульсов. При этом сигнал с соответствующего выхода первого усредняющего реверсивного счетчика 9, минуя второй усредняющий реверсивный счетчик 10 и первый коммутирующий реверсивный счетчик 6, следует на соответствующий...

Номер патента: 1315960

Опубликовано: 07.06.1987

Авторы: Доценко, Медведев, Сафронов, Чмуль

МПК: G05D 23/19

Метки: температуры

...цепочку из последовательно включенных коммутатора 9, преобразователя 13, модулятора 14, коммутатора 18, реверсивного счетчика 19. Из аналого-цифрового преобразователя 8 код ошибки ".пТ 1 через коммутатор 9 поступает на вход преобразователя 13, который формирует из кода временной интервал длительностью, пропорциональной значению кода. Код ошибки поступает также через регистр 10 в регистр 11. В модуляторе 14 временной интервал заполняется импульсами с частотой, задаваемой переключателем 16. Регулирование этой частоты позволяет менять коэффициент передачи по каналу ошибки (К) . Одновременно знаковый разряд кода ошибки поступает из аналого-циФрового преобразователя 8 на управляющий вход коммутатора 18, В зависимости от значения этого...

Номер патента: 1315773

Опубликовано: 07.06.1987

Авторы: Бараненко, Вишня, Корман, Левковский, Медведев

МПК: F27B 9/30, F27D 1/18

Метки: вертикальной, печи, протяжной, уплотняющее

...прокладками 8, вы полненными, например, иэ фторопласта. да атмосферы. К основанию корпусаприсоединены гибкие уплотнители 5,находящиеся в контакте с роликамипри любом положении последних, причем в рабочем положении корпус, гибкие уплотнители и ролики образуютгерметичную полость, а плотностьподаваемой атмосферы выше плотностиатмосферы печи, 3 ил. Уплотняющее устройство работает следующим образом.В рабочем положении при прохождении ленты через уплотняющее устройство ролики 2 плотно прижаты к ее поверхности, Лента, проходя между роликами 2, заставляет их вращаться вокруг собственной оси. При этом эластичное покрытие 3 поверхности роликов 2 создает уплотнение по всей их длине независимо от ширины ленты. Гибкие уплотнители 5 прилегают...

Номер патента: 1315744

Опубликовано: 07.06.1987

Автор: Медведев

МПК: F24F 1/00

Метки: воздуха, кондиционирования

...с этим воздух от дополнительного эжектора 22 засасывает 5 ся дополнительным компрессором 18 и сжимается, после чего воздух поступает в конденсатор 17 холодильной машины, где он подогревается. После конденсатора 17 воздух подается в допол нительный детандер 19, где он расширяется с возвращением части энергии, затраченной на его сжатие в дополнительном компрессоре 18, на вал 1. Из дополнительного детандера 19 теплый 15 и влажный воздух через выход 26 дополнительного делителя 25 потоков поступает в смесительную камеру 9, где он смешивается в необходимом соотношении с холодным и сухим воз духом, поступившим от основного делителя 13 потоков, и затем подается в помещение 12.Часть воздуха через выход 27 дополнительного делителя 25...

Номер патента: 1315478

Опубликовано: 07.06.1987

Авторы: Бланк, Боковиков, Жунев, Медведев, Морозов, Неряхин, Пермяков, Червоткин

МПК: C21B 13/00

Метки: обжига, печь, руд, сидеритовых, шахтная

...выше стехиометрического, то нет опасности образования свободного углерода от термического разложения природного газа.При обжиге богатой сидеритовой 15 руды (К с 0,3) поддерживать соотношение между расходами природного газа в слой материала и в топку менее 1:20 нецелесообразно, так как в этом случае незначительный выигрыш в КПД 20 печи нивелируется сложностями конструктивного характера подвода газа в слой, Так как бедные руды с отношением карбонатов К0,9 являются некондиционными, отношение между расходами газа в слой и топку шахтной печи не должно превышать 1:.В случае необходимости такие доломитизированные сидеритовые руды целесообразно по соображениям конструктивного характера обжигать традиционным способом, сжигая весь...

Номер патента: 1315116

Опубликовано: 07.06.1987

Авторы: Дзюба, Есаулов, Леонов, Лисицкий, Медведев, Мураш, Носоченко, Попандопуло, Семенков, Харахулах

МПК: B22D 11/106, B22D 7/12

Метки: газовой, защиты, металла, окисления, струи

...высокоскоростным истечением иэ сопла струи, во внезапно расширенное пространство,Отраженный от стенок поток возвра. щается в периферийную область кольцевой струи защитного газа и втягивается ею, В результате слияния основного прямоточного потока с отраженным происходит повышение количест. ва движения защитной струи, ее жесткости и дальнобойности, при этомпроисходит снижение подсоса окружаю"щей атмосферы в защитную струю, поскольку ее область пониженного давления окружена стенками насадка,Выполнение профильного насадка 4в виде проточки 7 в коллекторе упрощает изготовление и усиливает отражение потока, Такое решение целесообразно при изготовлении выходной час"ти устройства из монометалла, небольших значений наружного...

Номер патента: 1314463

Опубликовано: 30.05.1987

Авторы: Медведев, Сафаров, Сидельников, Сухинин

МПК: H03M 13/51

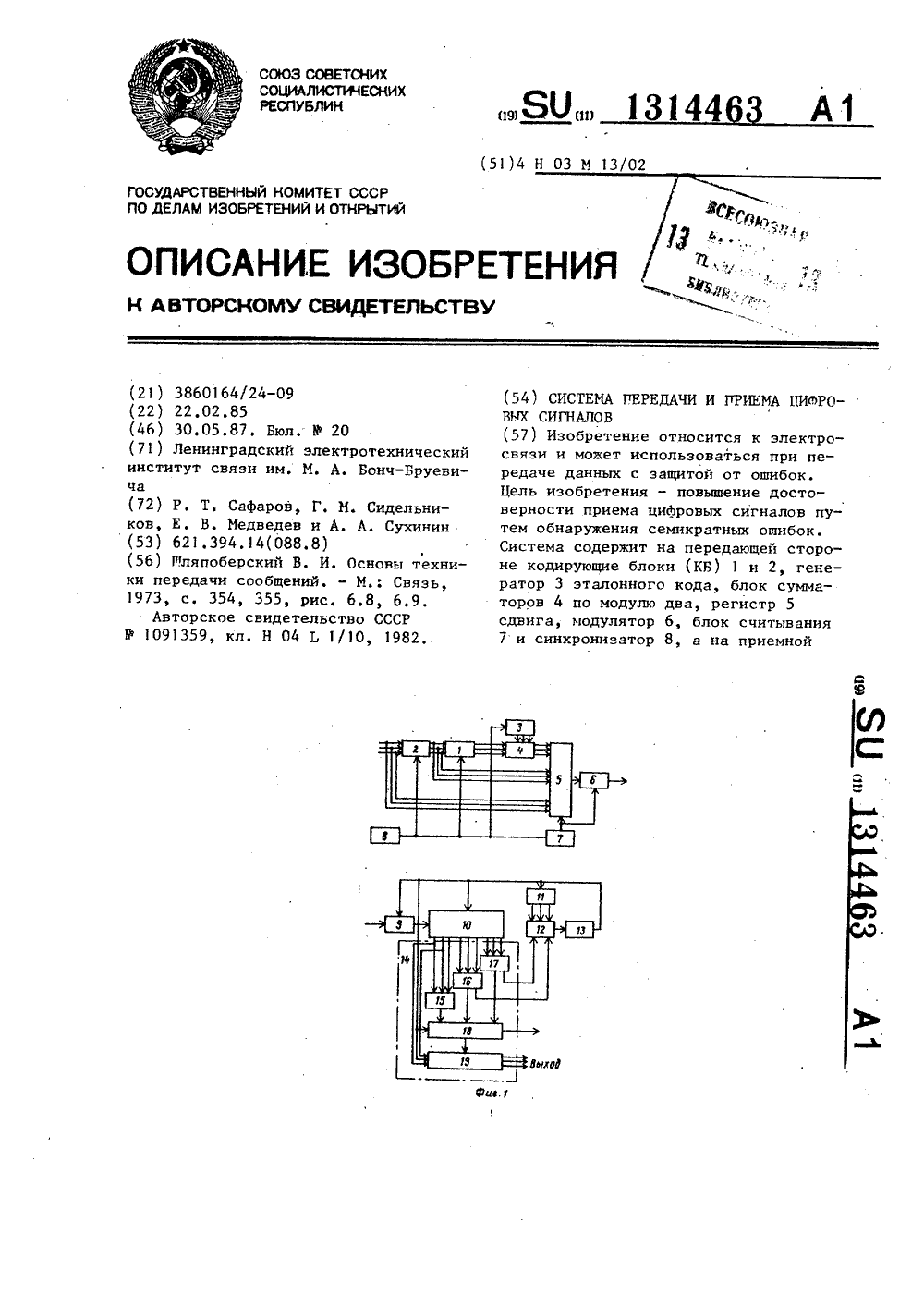

Метки: передачи, приема, сигналов, цифровых

...+ (и-к)1 ш + м = (ш+1) (и+1 ) 15 символовСчитывание информации из регистра 5 производится сигналами блока 7 считывания, управляемого синхросигналами синхронизатора 8. Двоичные сигналы в последовательной Форме через модулятор 6, в котором может осуществляться амплитудная, частотная или.фазовая манипуляция, поступают в ли нию связи.На приемной стороне демодулятор 9 формирует последовательность двоичных видеосигналов, которые вводятся в ре 1Р.=Ь +Ь1 11 1=Ь+Ь1При этом посылки о формируютсяво втором блоке 16 обнаружения, Тамже Формируется сигнал ошибки, равный"1") если хотя бы один сигнал О; равен "1". Посылки Р иформиругтся вв третьем блоке 17 обнаружения. Тамже Формируется сигнал ошибки, равный"1", если хотя бы один сигналилиравен "1",В...

Номер патента: 1314440

Опубликовано: 30.05.1987

Авторы: Басий, Костырка, Медведев, Рыбынок, Сташкив, Татарин

МПК: H03F 3/45

Метки: дифференциальный, усилитель

...со скоростью нарастания КЧ, где К - коэффициент усиления дифференциального усилителя который задается цепью отрицательной обратной связи (на чертеже не показано). При этом емкость Сн нагрузки 19 потребляет ток КЧС =КС ЙП (г.)(1)н н Во время нарастания входного сигнала этот ток в емкость Ся поступает по цепи; резистор 12, эмиттер-коллектор транзистора 10, вход отражателя 4 тока, шина источника питания. На выходе отражателя 4 тока получается ток такой же величины, который поступает на вход управляемого генератора 3 тока. С выхода последнего ток той же величины поступает на эмиттеры транзисторов 5 и 6 входного дифференциального каскада 1, увеличивая тем самым ток входного дифференциального каскада 1 на величину, пропорциональную...

Номер патента: 1312600

Опубликовано: 23.05.1987

Авторы: Медведев, Мельников, Пятков

МПК: G06N 7/08

Метки: моделирования, систем, человек-машина

...запрещенный потенциал на элемент И 17 и разрешающий на элемент И 16. В этом случае импульс с выхода блока 14 через открытый элемент И 16 и элемент ИЛИ 11 поступает на вход блока 12, который формирует вторую фазу обслуживания заявки человеком-оператором. Цикл обслуживания заявки происходит до тех пор, пока содержимое счетчика 13 не станет равным нулю. Пока имитируется обслуживание заявки системой человек - ЭВМ, с выхода триггера 9 на элемент И 8 подается запрещающий потенциал и всем заявкам, пришедшим в этот промежуток времени, отказывается в обслуживании. Время обслуживания заявки, соответствук)щее времени единичного состояния триггера 9, первым преобразователем 22 временной интервал в к преобразуется в код, который затем поступает на...

Номер патента: 1312136

Опубликовано: 23.05.1987

Авторы: Медведев, Муравьев

МПК: E02B 7/36, E02B 7/44

Метки: автоматической, ворот, движения, синхронизации, створок, шлюза

...навал сельсина 12 управления. Обмоткистаторасельсина управления включеныв трехфазную электросеть, а обмоткиротора соединены с управляющими обмотками 16,20,24 трех магнитных усилителей, Левые обмотки 14,18,22 трехмагнитных усилителей 13,17,21 включены последовательно с обмоткамиэлектродвигателя 7 левой створки, аправые обмотки 15,19 и 23 трех магнитных усилителей 13, 17 и 21 соединены последовательно с обмоткамиэлектродвигателя 8 правой створки 2,При отсутствии рассогласования обмотки ротора и статора сельсина управления ортогональны, сигналы на обмотках магнитных усилителей вследствие этого таковы, что рабочие об- - мотки каждого магнитного усилителя имеют равные по величине и противоположные по Фазе напряжения, электродвигатели...

Номер патента: 1310913

Опубликовано: 15.05.1987

Авторы: Кудренко, Леднева, Медведев, Снеговая

МПК: H01C 17/14, H01C 7/112

Метки: варисторов, материал

...50 г/л и 15 мл раствора азотнокислого лантана с концентрацией 50 г/л. После перемешиванияв течение 20 мин в эту смесь вливают 0913 2водную суспенэию оксида цинка с соотношением твердой фазы и жидкой, равным 1:6, После перемешивания в течение 1 ч отделяют осадок на нутч-фильтре и сушат его при 100-105 С в теочение 4-5 ч. Характеристики предлагаемого материала и изготовленных наего основе варисторов в сравнении сизвестным приведены в табл, 2,10 П р и м е р 3. Из расчета на100 г готового продукта в смесительзаливают 100 мл водного раствора ам-,миака (ИН 40 Н:Н 0 = 1:4) и при интенсивном перемешивании приливают смесь,состоящую иэ 30 мл раствора азотнокислого висмута с концентрацией100 г/л, 35 мл раствора азотнокислого кобальта...

Номер патента: 1310467

Опубликовано: 15.05.1987

Авторы: Горелышев, Медведев

МПК: E01C 3/04

Метки: возведения, дорожной, одежды, основания

...и ее уплотнением 1.Недостатком этого способа возведения 10основания дорожной одежды является малая морозоустойчи вость и трещиностойкость основания,Наиболее близко к предлагаемому способ возведения основания дорожной одежды, включающий приготовление смеси изгрунта, цемента и органического вяжущегос увлажнением ее до оптимальной влажности, транспортировку и укладку готовой смеси в основание с ее уплотнением 2.Недостатками известного способа являются малая водостойкость основания и большой расход органического вяжущего, обусловленные тем, что при одновременном смешении грунта с цементом и органическимвяжущим не достигается равномерное смешение грунта с цементом в результате обволакивания части частиц грунта и цемента пленкой из...

Номер патента: 1310308

Опубликовано: 15.05.1987

Авторы: Гвоздев, Коваленко, Медведев, Сонин

МПК: B65G 1/04, B65G 60/00

Метки: накопитель

...(фиг. 6) до вертикального (фиг. 1 ).Подвижные рамы 5 также снабжены парами опорных элементов 10 в виде одноплечих рычагов с роликами 11 и с кронштейнами 12, допускающими взаимный поворот каждой пары элементов 10, При этом диаметры роликов 8 и 11 и длины опор 7 и элементов 10 выбраны так, что пары последних в их сложенном состоянии могут проходить между парами роликов 8 опор 7 неподвижных рам (фиг, 10), а также взаимодействовать с опорами 7 при подъеме.Накопитель работает следующим образом.10308 10 20 30 35 40 25 Формула изобретения 45 Накопитель изделий, преимущественно шагового конвейера, содержащий основание, смонтированные на нем попарно вертикальные направляюгцие с поворотными вокруг горизонтальных осей опорами для изделий,...

Номер патента: 1310220

Опубликовано: 15.05.1987

Авторы: Вишневский, Данилов, Медведев, Пономарев, Русанов, Теплицкий, Уваров

МПК: B28B 21/14

Метки: бетонных, смесей, трубчатых, форма

...9 и 10 соответственно. 25Верхние продольные фланцы правой 1 и левой 2 полуформ выполнены с правым1 и левым 12 направляющими бортами загрузочного лотка с приподнятыми участками 3 и 14 в зоне раструбных частей правойи левой 2 полуформ, которые в рабочем поло- З 0 жении фиксируются стяжными болтами 15 и 16. Торцовая крышка 6 с усеченным конусом 7 раструбообразователя в рабочем положении фиксируется на правойи левой 2 полуформах откидными крюками 17, а сегменты 8 торцеобразователя закреплены на противоположных торцах правой 1 и левой 2 полуформ при помощи болтовых соединений 18, причем торцовая крышка 5 прижата к сегментам 8 при помощи крюков 19.40К правойи левой 2 полуформам и сердечнику 4 прикреплены соответственно проушины 20, 21, 22...

Номер патента: 1308891

Опубликовано: 07.05.1987

Авторы: Медведев, Прянишникова

МПК: G01N 29/04

Метки: ультразвукового
